Подключение компрессора холодильника к новому устройству

Устройство компрессора холодильника

Фундаментальное физическое правило действует и в быту: тепло передается от тела с большей температурой к менее нагретому. Чтобы происходил обратный процесс, и в бытовом приборе создавался холод, нужно приложить внешнюю энергию в форме механической работы.

Именно по такой схеме действуют холодильные системы. Электричество приводит в действие специальное устройство, которое создает давление и сжимает газообразный хладагент, чтобы перевести его в жидкое состояние. Такой деталью является компрессор, который часто называют «сердцем холодильника». Ведь если он перестает нормально работать, процесс генерации холода невозможен. Помимо компрессионных, известны иные разновидности установок (абсорбционные, термоэлектрические), но в бытовых решениях для дома их не найти.

По конструкции компрессоры чаще всего представляют собой электродвигатель, приводящий в действие одноцилиндровый поршневой насос с клапанным механизмом. Реже встречаются установки линейного типа, где нет вращающихся деталей, а поршень насоса вибрирует от возвратно-поступательных движений сердечника электромагнитной катушки. Однако эти устройства не так распространены, их практически нет на старых моделях холодильников.

Инверторные компрессоры считаются наиболее передовым типом техники, имея ряд заметных преимуществ перед прежними моделями. Их выпускают сегодня ведущие компании отрасли:

• LG;
• Liebherr;
• «Бош»;
• «Индезит».

Однако оборотной стороной оказывается их избыточная сложность, не позволяющая делать диагностику и ремонт системы в домашних условиях своими руками.

Когда сломался холодильник с инверторным компрессором, не стоит пытаться что-то делать с ним самостоятельно, обращайтесь к квалифицированным мастерам в сервис. Если же установка обычного типа с прямым питанием от 220В, есть шанс запустить заклинивший компрессор холодильника, не прибегая к посторонней помощи. Традиционно более пригодна к самодеятельному ремонту техника отечественных марок («Атлант», «Свияга»).

Где находится компрессор

Двигатель компрессора вместе с поршневым насосом, клапанным механизмом и ресиверами для фреона принято устанавливать на демпфирующих пружинах внутри герметично заваренного металлического кожуха. Эта деталь обычно красится в черный цвет для лучшей теплоотдачи и выглядит как округлый бак с выходящими из него трубками. Размещают его в задней стенке холодильника на металлической раме неподалеку от конденсатора (рассеивающего избыток тепла змеевика из трубок).

Давление внутри запаянного корпуса компрессора при нормальной работе – 10 атмосфер. Электропитание к мотору подается через контакты на наружной стенке бака.

Проверка компрессора на работоспособность

Результат штатной работы компрессора – создание необходимого давления хладагента в системе трубок. Для разных моделей этот показатель варьируется, но принципиально считают, что при выходном давлении меньше 4 атмосфер устройство для эксплуатации непригодно.

Если же целью ремонта будет попытка восстановить нормальную работу холодильника, оценивать состояние компрессора придется по косвенным приметам (шум, вибрация). По отзывам мастеров, две наиболее частые поломки:

• неисправность электрооборудования, в том числе отказ пускозащитного реле;
• заклинивание механической части компрессора (ротора его двигателя либо поршня в цилиндре насоса).

Систему проверяют отдельно на каждую из указанных проблем, чтобы понять, какая именно деталь требует ремонта или замены. Для этого понадобится напрямую запустить компрессор холодильника без реле.

Выявление неисправностей и их устранение

Существуют два способа определения того, что поломалось именно реле:

• Снять с пускового механизма клеммы, подключить их напрямую к электромотору. Если двигатель стабильно работает, отключается стабильно через 10-20 минут.
• Подключение рабочего реле. Если с ним холодильник стабильно запускает, останавливает двигатель, то проблема в пусковом механизме.

Механизмы, имеющие подвижные детали, контактные группы, нагревательные элементы, характеризуются стандартным набором поломок:

Заклинивание контактной группы.

Характерные сигналы неисправности подобного типа:

• электрический мотор при подключении тока не включается совсем;
• двигатель работает 10 минут, отключается;
• безостановочная работа мотора.

Через несколько секунд после подачи электричества срабатывает тепловая защита, пусковое реле отключает подачу тока. Исправление поломки осуществляется восстановлением подвижности штока. Причинами поломки также становится износ детали, механическое повреждение механизма в целом или его частей.

Подгорание, окисление контактов.

Такой вид неисправности обнаруживается путем отсоединения контактов реле, подключения электродвигателя напрямую. Стабильная работа последнего свидетельствует о его исправности.

Проверить состояние пускового реле можно тестером – между контактами показатель равен нулю, показывает отсутствие поломок. Превышение значения свидетельствует о потребности заменить устройство. Предварительно можно попробовать зачистить контакты наждачной бумагой, выровнять пятачки.

Перегорание нагревательного элемента.

Если компрессор не включается, то причиной может быть разорванная цепь. Попытки самостоятельного исправления поломки приведут к неудаче, требуется полная замена пускового механизма.

Выход из строя биометрической пластины, утрата ею главных свойств.

Неисправность сопровождается размыканием контактной группы при достижении спиралью определенной температуры. Кратковременное включение, отключение компрессора свидетельствуют о поломке биометрической пластины. Исправить можно исключительно заменой реле.

Прозвон контактов.

Неисправности пускового механизма выявляются мультиметром путем прозванивания трех участков:

• проверить измерительным прибором вход, выход на рабочую обмотку на наличие обрыва, окисление размыкаемых контактов, возврат защитного механизма в исходное положение;
• обрыв нулевого участка вследствие механического воздействия на цепь;
• проверить мультиметром вход, выход на пусковую обмотку на наличие разрыва токопроводящего провода, отсутствия контакта, размыкание цепи.

Проверка включенного, выключенного позистора.

Проверять деталь следует в горячем и холодном состоянии. 2-3 минуты достаточно для полного остывания позистора. В таком состоянии его надо прощупать мильтиметром. Отсутствие показателей или высокое значение свидетельствуют о неисправности элемента. В горячем состоянии позистор показывает определенные данные, которые зависят от разновидности детали.

Как подключить и отрегулировать реле

Если холодильник совсем перестал включаться, то провести проверку будет по выше описанной схеме не представляется возможным.

Для начала следует произвести демонтаж. Выключите холодильник из розетки, удалите регулировочную ручку, крепеж и снимите все защитные элементы.

Для заземления используется провод желтого цвета (чаще всего на нем также имеется зеленая полоска).

Этот кабель не трогайте, а все остальные соедините друг с другом (лучше всего – установить специальную шину, которая соединяет контакты). Если после этого холодильник не включается, это означает, что проблема скорее всего в компрессоре.

Очень важно понимать и помнить какой именно провод для чего был предназначен. Очень важно перед заменой проверить работу компрессора

Если компрессор работает исправно, значит следует осторожно снять реле и подключить на старые провода новое устройство. Помните, что перепутав провода, можно вывести из строя новое реле

Очень важно перед заменой проверить работу компрессора

Если компрессор работает исправно, значит следует осторожно снять реле и подключить на старые провода новое устройство. Помните, что перепутав провода, можно вывести из строя новое реле

Помните, что перепутав провода, можно вывести из строя новое реле.

Чтобы отрегулировать компонент, советуем задействовать вышеописанную схему: поместите термометр внутрь камеры, запустите холодильник по максимуму и ожидайте выключения. Каждый раз настраивайте реле так, чтобы выключение мотора происходило одновременно с достижением установленной температуры.

Пусковое реле отключается после набора необходимого количества оборотов дополнительный защиты. В первые минуты своего рабочего режима устройство тратит максимальное количество электроэнергии, вследствие чего происходит нагрев биметаллической пластины. Она воздействует на контакты, которые разъединяясь останавливают реле.

Существует несколько разновидностей пусковых устройств. Принцип их действия остается прежним, а в конструкции наблюдаются некоторые отличия. Наиболее популярными сегодня считается пускозащитные (пусковые) реле, которые относят к индукционным и «Таблеткам».

Исходным материалом для последних является вещество, способное расширяться при повышении температурного режима. Своевременное отключение реле происходит за счет нагрева таблетки, которая, расширяясь, вызовет расхождение контактов. Цепь прервется, и пусковая катушка остановится.

Реле на компрессоре

В индукционном пусковом или пускозащитном реле все построено на основе электромагнитов. Когда необходимые обороты для запуска компрессора набраны, сердечник с контактами катушки начинают свое взаимодействие, что провоцирует падение силы тока и последующее отключение пускового реле.

Подготовительные работы

Определив выходную трубку из компрессора, лучше ее сразу пометить, потому что к ней нужно будет присоединить масляный фильтр. Для того, чтобы б/у компрессор в новом устройстве не перегревался и не вышел из строя раньше времени, к нему лучше установить новое реле, идеально, если реле будет оригинальным, соответствующим марке старого холодильника. Чтобы правильно подключить реле, нужно изучить схему холодильника и подключение произвести точно в том же порядке, который был в холодильнике и который показывает схема. Если документов на холодильник не сохранилось, принципиальная схема может быть найдена в Интернете.

Также новый прибор придется оборудовать ресивером, который можно купить в магазине или изготовить самостоятельно. Еще для сборки понадобится пластиковая бутылка, через отверстия в крышке которой будут проходить входная и выходная трубки. После вставки трубок бутылку следует залить эпоксидной смолой, причем, бутылка до застывания смолы должна стоять крышкой вниз. После застывания смолы трубки и крышка окажутся намертво вмонтированы в бутылку.

Для соединения накачивающего воздух агрегата с каким-то устройством потребуются шланги стеклоомывателей, которые, как и реле, можно купить в любом автомагазине. Во время эксплуатации аппарата следует внимательно наблюдать за уровнем масла, которое предупреждает перегрев. Также следует помнить, что компрессор со старого холодильника не должен работать дольше 45 минут.

Описание главных элементов холодильника

Каждый элемент оборудование участвует в общем тепловом обмене. Именно благодаря правильному функционированию устройств, поддерживается постоянная и минусовая температура в камерах агрегата. Для того, чтобы понять, как это происходит, необходимо подробнее рассмотреть работу каждого элемента.

Двигатель-компрессор: функциональное назначение

Это основной узел устройства, который обеспечивает слаженную циркуляцию холодильного агента в системе теплового обмена. В агрегате устанавливают до двух компрессоров, в зависимости от назначения.

Главная функция мотора – осуществлять движение компрессора. Это значит, что он отвечает за процесс преобразования электрической энергии в движение компрессора. Усовершенствованные модели устройств комплектуются поршневыми компрессорами, внутри которых находится двигатель. Таким образом, исключается вероятность потери фреона, поэтому агрегаты менее подвержены поломкам.

Чтобы сократить вибрацию при работе компрессора, используется внутренняя или внешняя подвеска. Первый вариант пользуется популярностью, потому что лучшим образом устраняет вибрацию.

Для чего требуется конденсатор?

Это элемент теплового обмена. Таким образом, необходим отвод тепла от фреона, который испаряется и нагревается. В стандартных устройствах конденсатор располагается на задней стенке, он представляет собой вид зигзагообразного устройства.

Если речь идет о промышленном холодильном оборудовании, то вместо конденсатора здесь устанавливают радиатор. Он устанавливается вместе с системой вентиляции для быстрой отдачи тепла. Главное, чтобы конденсатор всегда оставался холодным, тогда холодильник будет работать без перебоев.

Конденсатор – зигзагообразное устройство на задней стенке агрегата

Особенности работы испарителя

Это тоже компонент, участвующий в тепловом обмене. Только он необходим с целью охлаждения фреона. Получается, что в системе происходит закипание холодильного агента, благодаря которому наблюдается поглощение тепла.

Капиллярный трубопровод

Этот компонент находится между конденсатом и испарителем. В среднем, длина этого трубопровода составляет 150-300 сантиметров. Это устройство способствует созданию нормального давления холодильного агента.

Фильтр-осушитель для чистки холодильного агента

Устанавливается этот компонент возле входа в капиллярный трубопровод. Он имеет следующее функциональное назначение:

• предотвращает загрязнение трубопровода;
• препятствует замораживанию места на выходе из трубки;
• вбирает лишнюю жидкость из холодильного агента.

Фильтр-осушитель для чистки холодильного агента

Докипатель: защита компрессора

Это углубление, которое находится между компрессором и испарительным элементом. Емкость требуется для того, чтобы холодильный агент закипал и не попадал к компрессору в первозданном виде. Иначе оборудование быстро выйдет из строя. Как правило, такое устройство фиксируют в камере агрегата.

По центру расположен докипатель

Как происходит процесс охлаждения?

Мы рассмотрели компоненты, которые установлены в холодильнике. Далее необходимо ознакомиться с особенностями взаимодействия этих компонентов, благодаря чему происходит охлаждение.

Стандартный холодильник без дополнительных функций, работает следующим образом:

1. С помощью двигателя-компрессора холодильный агент в виде газа образуется из испарителя. Далее происходит процесс сжатия газа компрессором, а затем через фильтр он движется к конденсатору.
2. После сжатия, жидкий холодильный агент становится горячим. Только в конденсаторе наблюдается его остывание, из-за чего он становится жидким.
3. Жидкий фреон находится под давлением компрессора. Из конденсатора по трубопроводу вещество движется к испарителю. Там холодильный агент снова преобразуется в газ, но чтобы это произошло, требуется источник тепла. Фреон поглощает это тепло на стенках холодильного оборудования. Из-за такого процесса внутри прибора наблюдается минусовая температура, а холодильный агент переходит в газ.
4. Это движение фреона будет продолжаться до тех пор, пока не будет получена определенная температура. Только потом регулятор температуры отключит электрическую цепочку, из-за чего компрессор перестанет функционировать.
5. Из-за отсутствия холода, внутри устройства будет увеличиваться температура. После чего произойдет замыкание тепловым регулятором контактов, а реле включит мотор.

Получается, что процесс работы холодильника основан на преобразовании холодильного агента из жидкого состояния в газ и обратно. Этот процесс происходит в автоматическом режиме.

Особенности функционирования компонентов холодильника

Как проверить параметры работы компрессора холодильника

При неисправности или отсутствии включения, нужно мультиметром проверять сопротивление, так как, если есть поломка, то может ударить током. Другими словами, проверка тестером проводится для исследования обмотки, на предмет выявления ее повреждений. Мастера называют это прозваниванием. Проверить исправность компрессора холодильника первоначально можно по 3 основным параметрам.

Проверить параметры работы компрессора холодильника можно, но для этого нужны определенные знания

А именно, по:

• Сопротивлению;
• Давлению;
• Току.

Если обмотка действительно повреждена, то может прыгать уровень напряжения и перебрасываться на поверхность корпуса. Как правило, такое может происходить со старыми устройствами

Исправность холодильного оборудования проверяется посредством замера сопротивления в каждом контакте из 3 присутствующих, причем, вместе с корпусом оборудования, причем важно, чтобы в месте, где проводится прозванивание, не присутствовала краска. Если сопротивление обмоток не скачет, и нет повреждений, то на табло устройства для диагностики будет светиться значок бесконечности

В противном случае, компрессор можно назвать неисправным.

Нужно правильно включить клеммы имитатора в позистор к полости нагнетающего штуцера, все надежно подключить, а далее снимаются показатели именно при включенном компрессоре. Если на табло выводится давление в 6 атмосфер и цифра начинает увеличиваться, то диагностика подтверждает работоспособность устройства. Если давление будет ниже или начнет падать, то требуется замена корпуса давления.

Не менее важно прозвонить и узнать работает ли тепловое пусковое реле, что позволит определить то, что поступает ли на двигатель ток. Желательно взять за основу реле в рабочем состоянии, что подтверждает тестирование, а далее воспользоваться таким устройством, как мультиметр с клещами

После подключения рабочего реле на полость компрессора, требуется мультиметр. Проводится это посредством зажатия одного из проводков при помощи клещей. От того, какой мощностью обладает двигатель, напрямую зависят показатели на тестере. К примеру, если мощность составляет 140 Вт, то дисплей позволит снять показатели 1,3 В. Если мощность составляет 120 Вт, то показатели могут варьироваться в пределах 1,1-1,2 В. В этом случае пускозащитное реле исправно и пригодно для работы, однако чаще всего бывает то, что компрессор сломался, и специалисты рекомендуют начинать проверку именно с него.

Как подключить и запустить

Допускается запустить компрессор холодильника без пускового реле, подав напряжение на пусковую и рабочую обмотку. Для коммутации используется медный многожильный кабель, на конце проводов устанавливаются соединительные клеммы, обеспечивающие надежный контакт. Клеммы крепятся к общей точке и выводу рабочей обмотки. Для улучшения доступа к контактным площадкам допускается временно демонтировать пластиковый лоток для сбора конденсата и талой воды, расположенный на верхней части компрессора.

Подключение компрессора холодильника производится временным подключением пусковой цепи (например, отверткой с изолированной рукояткой). Для повышения безопасности работы в разрыв цепи устанавливается специальная кнопка, активирующая обмотку при нажатии. Если запуск не удается, то заклинили подшипники ротора электромотора или элементы конструкции кривошипного механизма. При заклинивании деталей мотор издает характерное гудение.

После запуска мотора владелец оборудования оставляет холодильник работающим, периодически оценивая состояние морозильной камеры и проверяя температуру теплообменника, расположенного на задней стенке корпуса. Если на поверхности камеры появляется слой льда, а радиатор нагревается, то следует проверять пусковое реле и термостат. При отсутствии нагрева теплообменника и льда необходимо проверить наличие хладагента в магистралях.

Дополнительно рекомендуется проверить состояние поршневой группы. Для тестирования необходимо подсоединить манометр к нагнетательной магистрали; для коммутации используется специальная муфта. После включения мотора описанным выше способом стрелка прибора должна дойти до 6 атмосфер и выше, пониженное давление сигнализирует об износе поршня или зеркала цилиндра, о падении уровня фреона в холодильной установке.

Схема

В схему прямого подключения оборудования входят общая точка и вывод рабочей обмотки, которая имеет сопротивление в пределах 30-40 Ом. При подаче напряжения только на пусковую обмотку мотор работать не будет. На корпусах электрических двигателей или на реле наносится электрическая схема, которая поможет пользователю разобраться в тонкостях подключения. Рекомендуется подсоединять кабели питания инструментом, предназначенным для проведения электромонтажных работ. Перед началом коммутации штепсельная вилка извлекается из розетки бытовой сети.

И разговаривать с ним уже со знанием дела.

Если запуск не произошел, возможна неисправность в моторе либо в кабеле. Пары поглотившего тепло хладагента вместо компрессора с насосом высасывает абсорбер, жадно их поглощающий. Пусковое реле для холодильника. Устройство принцип работы

Подключить к контактам прессостата цепь регулирования электродвигателем. В обширный перечень веществ, способных их вызвать, попали и фреоны. Указанный здесь потребляемый ток соответствует мощности мотора ВТ, у моторов меньшей или большей мощности этот показатель также будет меньше или больше. Проверить рабочий электрический конденсатор, также см. Образуется ледяная снежная шуба. Выгоднее просто купить новое реле. Обшарпан — на свалку краше кладут, но морозит исправно.

Поэтому далее мы сосредоточимся на ремонте компрессионных холодильников, тем более что в быту они абсолютно доминируют и неисправностям подвержены более прочих систем.

Самостоятельно подключаем термостат, прозваниваем обмотки, подключаем пусковое реле.

Основные причины поломки нагнетателя

Все проблемы в компрессионном узле условно делятся на две основные группы: с работающим и неработающим мотором. Первый вариант выглядит следующим образом: при включении слышно звук от компрессора, горит лампочка на холодильнике. Соответственно, во другом варианте — агрегат вовсе не включается.

Причина #1 — утечка хладагента или дефект терморегулятора

Здесь основная причина может быть заключена в утечке фреона.

Проводить самостоятельную проверку можно таким способом: прикоснуться к конденсатору — его температура будет соответствовать комнатной.

Инспектирование степени нагрева конденсатора может выявить одну из причин поломки холодильника – утечка хладагента. При этом прибор будет функционировать, однако температура в камерах не будет поддерживаться

Возможна и другая причина – выход из строя терморегулятора. При этом сигнал о неправильном температурном режиме попросту не будет поступать.

Причина #2 — проблемы с обмоткой

Если агрегат не включается, то возможной причиной может послужить обрыв цепи обмоток компрессора.

Произойти такая ситуация может как на рабочей, так и на пусковой или же на двух сразу. При включенном в сеть холодильнике, нагнетатель не работает, а температура его блока комнатная.

Причина #3 — межвитковое замыкание

Устройство запускается, однако не более, чем на минуту. А корпус чрезмерно прогревается.

При этом витки обмотки замкнуты, их сопротивление понижено, через релейный блок проходит повышенная сила тока. Реле производит выключение нагнетателя, будет слышен щелчок. После охлаждения пусковика оно снова включает компрессор и так по кругу.

Причина #4 — заклинивание двигателя

При включении слышна работа электромотора, но вращения не происходит, компрессор не осуществляет сжатие, сопротивление обмоток на максимуме.

Причина #5 — поломка клапанов

Потеря холодопроизводительности связана с дефектами клапанов.

В результате такой поломки агрегат работает без отключения и не создает должного уровня компрессии, соответственно, блоки холодильного устройства не набирают нужную температуру.

Нередко в таком случае может быть слышен нехарактерный звон металлических частей при функционировании. Выяснить это можно, определив степень подачи воздуха.

Подтвердить наличие деформации клапанов можно, зафиксировав степень подачи воздуха в компрессор. Для этого потребуется специальное устройство с манометром

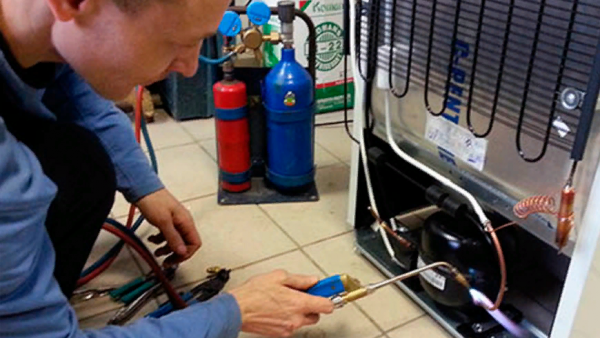

Чтобы удостовериться в «диагнозе», потребуется с помощью трубореза отрезать заправочный патрубок. Аналогичные действия проделываем и с фильтром конденсатора.

Теперь на их место подсоединяем манометрический коллектор, включаем нагнетатель и проверяем формируемый уровень воздушной компрессии – норма 30 атм.

Причина #6 — термодатчик или пусковое реле

Также необходимо проверить на дефекты такие элементы, как терморегулирующий датчик и пусковое реле.

При таком сбое компрессор либо не включается, либо включается на 1-2 минуты. При проверке сопротивления обмоток будут фиксироваться номинальные значения.
