Как из одной розетки сделать две: варианты устройства проводки

Последовательное соединение ламп накаливания.

Последовательное соединение ламп накаливания в домашнем быту используется редко. В свое время я подключал две лампы последовательно у себя в подъезде, но это был единичный случай.

Тут ситуация была такая, что подъездная лампа перегорала с периодичностью в один месяц, и надо было что-то делать.

Обычно, в таких случаях лампу включают через диод, чтобы она питалась пониженным напряжением 110В и долго служила. Вариант проверенный, но при этом сама лампа мерцает, да и светит в полнакала.

Когда же стоят две последовательно, то они так же питаются пониженным напряжением 110В, не мерцают, долго служат, светят и потребляют энергии как одна. Причем их можно развести по разным углам помещения, что тоже плюс.Но повторюсь – это редкий случай.

Посмотрите на рисунок ниже. Здесь изображены две схемы последовательного соединения ламп накаливания. В верхней части рисунка показана принципиальная схема, а в нижней части – монтажная. Причем для лучшего восприятия, монтажная схема показана с реальным изображением ламп и двужильного провода.

Здесь в линии коричневого цвета, лампы HL1 и HL2 соединены последовательно – одна за другой. Поэтому такое соединение называют последовательным.

Если подать напряжение питания 220В на концы L и N, то загорятся обе лампы, но гореть они будут не в полную силу, а в половину накала. Так как сопротивление нитей ламп рассчитано на питающее напряжение 220В, и когда они стоят в цепи последовательно, одна за другой, то за счет добавления сопротивления нити накала следующей лампы, общее сопротивление цепи будет увеличиваться, а значит, для следующей лампы напряжение всегда будет меньше согласно закону Ома.

Поэтому при последовательном соединении двух ламп напряжение 220В будет делиться пополам, и составит 110В для каждой.

На следующем рисунке показаны три лампы соединенные последовательно.

На этой схеме напряжение на каждой лампе составит около 73 Вольт, так как будет делиться уже между тремя лампами.

Так же примером последовательного соединения могут служить новогодние гирлянды. Здесь из миниатюрных лампочек с низким питанием создается одна лампа на напряжение 220В.

Например, берем лампочки, рассчитанные на 6,3 Вольта и делим их на 220 Вольт. Получается 35 штук. То есть, чтобы сделать одну лампу на напряжение 220В, нам нужно соединить последовательно 35 штук с напряжением питания 6,3 Вольта.

P.S. Так как напряжение в сети не постоянно, то расчет лучше производить исходя из 245 – 250 Вольт.

Как Вы знаете, у гирлянд есть один недостаток. Перегорает одна из ламп, например, канала зеленого цвета, значит, не горит канал зеленого цвета. Тогда мы идем на базар, покупаем лампочки зеленого цвета, а потом дома по одной вынимаем, вставляем новую, и пока не заработает канал, перебираем его весь.

Вывод:

Недостатком последовательного соединения является то, что если выйдет из строя хоть одна из ламп, гореть не будут все, так как нарушается электрическая цепь.

А вторым недостатком, как Вы уже догадались, является слабое свечение. Поэтому последовательное соединение ламп накаливания на напряжение 220В в домашних условиях практически не применяется.

Как установить двойную модель

Данный способ имеет свои достоинства. Это:

• более низкая стоимость, чем у двух одинарных;
• возможность подбора нужного экземпляра под имеющийся подразетник, без необходимости монтажа отдельного гнезда под устройство.

Устройство имеет не только плюсы, но и минусы:

1. Розетка имеет меньшую жесткость за счет большой наружной части.
2. Допустимый суммарный ток все равно делится на оба гнезда и не превышает норматива. В бытовом варианте это 16А.
3. Разъемы штепселя строго ориентированы. Если их необходимо повернуть на 90 градусов, то не всегда это возможно.

Установка двойного экземпляра в основе одинакова с одинарным. Встраиваемая подбирается под монтажное гнездо такого же размера, как и заменяемая одинарная. Наружные экземпляры монтируются на плоский подрозетник.

Двойное устройство отличается от одинарного лишь двумя посадочными местами с двумя клеммными парами. Для монтажа следует отключить все электричество в доме, вставить фазовый провод в правый контакт, синий «ноль» — в левый. Желто-зеленую «землю» подключаем к заземлению.

Фаза слева или справа

Далее, все что остается это подключить жилы к самой розетке и установить ее во внутрь. Здесь можно столкнуться со следующим моментом, который также вызывает у электриков споры и противоречия.

Куда именно в розетке подключать провода? Если с землей все понятно, для нее место посередине, то вот куда заводить ноль и фазу?

На левый контакт или на правый? Каждый электрик делает это на свое усмотрение. Потому что, опять же в правилах, нет четкого указания куда в розетке должна быть заведена фаза.

Самое главное условие здесь, которое вы должны соблюсти – подключить все розетки в доме или квартире единообразно.

Например, будет неправильным на розетки в зале, фазу завести на правую клемму, а в спальне – на левую. Если уж подключили одну по какой-то схеме, точно также подключайте и все остальные.

Что касается расцветки подключенных жил, то тут уже необходимо соблюдать действующий норматив.

желто-зеленый провод – земля

синий или бело-синий – ноль

разноцветный или белый – фаза

После подключения, постепенно упаковываете провода. Для этого загибаете розетку на себя и вниз, после чего поджимаете провода к ее задней части и засовываете всю конструкцию гармошкой в подрозетник.

Крепежными винтами по бокам производите предварительное крепление. Далее компактным уровнем электрика проверяете горизонтальность установки.

Если все нормально, затягиваете винты окончательно. После этого не забудьте затянуть еще два внутренних крепежных винта.

При их затяжке происходит выдвижение лапок, которыми розетка как бы цепляется за внутренние стенки подрозетника.

В качественных и дорогих экземплярах, такие лапки производители делают двойными с каждой стороны.

Все что остается, это установить лицевую панель и накладную рамку.

У некоторых марок, например Legrand, накладные рамки бывают взаимозаменяемыми.

То есть, сам механизм крепления в подрозетнике остается, а вставной элемент можно поменять. Например, вместо обычной модели со шторками, поставить влагозащищенную (для ванной комнаты), либо наоборот.

Еще один момент касается рамок. Если вы ставите блок розеток, то имейте в виду, что не на всех марках лицевая панель квадратная. Чаще всего она прямоугольная.

А это значит, что вы не сможете как угодно вставить ее в декоративную рамку.

К примеру, для поворота на 90 градусов, вам придется выковыривать из рамки крепежный элемент с защелками, и также поворачивать его под прямым углом.

Только после этого, все закрепляется без проблем.

Таким образом, одну и ту же рамку, можно поставить как в вертикальный блок розеток, так и в горизонтальный.

Последовательное соединение проводников

Значение сопротивления может изменяться. Если изменится нагрузка на одном из мест последовательного подключения, изменится и уровень сопротивления. Как следствие, поменяется показатель тока.

Основной недостаток такой электрической цепи заключается в том, что если на одном из участков произойдет сбой (поломка, замыкание), следующие за ним элементы перестанут функционировать. Наглядно схема соединения представлена в обычных новогодних гирляндах – когда ломается один контакт или провод в любом месте, перестают работать остальные.

При последовательном подключении проводников конец одного кабеля подсоединяется к началу следующего. Ключевое отличие электроцепи – отсутствие разветвлений, через участки проходит один электроток. При этом разность потенциалов резистора объясняется совокупным напряжением по каждому отдельному резистору (контакту, участку, точке питания).

Установка блока из нескольких розеток

Самым популярным способом соединения одиночных элементов у домашних мастеров все же остается шлейфовый, даже несмотря на его недостатки. В этом случае рядом с отверстием с рабочим кабелем сверлят еще несколько (1,2, 3 или 4), расположенных на одном уровне, поэтому перед работой необходимо нанести корректную разметку.

Для операции используют линейку, уровень и маркер (карандаш). Требуется соблюдать расстояния от центра каждого элемента (72 мм), в противном случае декоративные крышки будет невозможно установить на место. При штроблении строго соблюдают вертикальность (горизонтальность) линий, используют для них тот же уровень.

В центре всех будущих отверстий делают углубления: сначала штробят круги коронкой, затем выбивают «лишнее», действуя зубилом и молотком. Если стены выполнены из гипсокартона, операция значительно упрощается.
Следующий этап — установка блока подрозетников. Лучше выбирать модели, которые можно соединить друг с другом. Их закрепляют раствором, в гипсокартоне — лапками, расположенными по бокам конструкций.
Выключают электричество. Из первого подрозетника вытаскивают кабель, с него снимают оплетку, лучший инструмент для этого — монтерский нож с пяткой. Каждый из 3 проводов лишают 10 мм изоляции с помощью съемника проводов (стриппера).
Для создания шлейфа используют провод, аналогичный «оригиналам», другого варианта нет. От края снимают оплетку. 200 мм минимум для блока из 2 розеток, необходимый отрезок зависит от количества отверстий, поэтому длину рассчитывают самостоятельно. Затем кусок просовывают из второго подрозетника до последнего.
Исключение — защитный провод. Так как простой шлейфовый метод с перемычками для заземления запрещен правилами (ПУЭ), то делают ответвления, отрезая куски необходимой длины для каждой розетки комплекса. Их соединяют с главным питающим проводом, опрессовывают клещами, изолируют термоусаживаемой трубкой. Затем укладывают на дно коробки.
Концы кабеля зачищают от изоляции, затем переходят к подсоединению первой розетки. Делают это аналогично: сначала фаза слева, потом нейтраль справа, в центр — заземление

Клеммы осторожно, но плотно затягивают отверткой. Розетку вставляют, слегка выравнивают, но саморезами не фиксируют.
Подключают следующее, второе устройство, действуют по такому же алгоритму. Потом третье, четвертое и т

д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Потом третье, четвертое и т. д. После присоединения всех элементов следует проверка горизонтали (вертикали, если выбран такой способ установки).
Последний этап — монтаж розеток саморезами, затем упорными лапками и фиксация декоративных панелей. Если есть общая рамка, она примеряется, устанавливается, затем поочередно в центрах розеток фиксируют крышки. На этом вопрос, как подключить розетку на 4 гнезда (2, 3 или 5), можно считать подробно рассмотренным.

Если такая «возня» не слишком впечатляет, то можно обойтись покупной моделью — двойной, тройной либо четверной. Однако многие хозяева против такого решения. Причины отказа — возможная экономия, массивность таких розеток, обе шины, снабженные двумя клеммами, которые иногда приводят к ошибкам начинающих мастеров при монтаже. Результатом может стать короткое замыкание, а такое ЧП сведет на нет все старания, а также погубит новое изделие.

Так как подключить розетку на 4 гнезда возможно двумя способами, то решение остается за хозяевами дома. Чтобы познакомиться со всеми подводными камнями работ с электричеством, лучше посмотреть на образцовую работу других мастеров. Например, на ту, что показана в этом видео:

Установка новой розетки

Для подключения электрической розетки необходимо выполнить ряд подготовительных работ. Перед тем как подключить розетку, необходимо убедиться в наличии необходимых знаний по работе с электропроводкой. Первым делом нужно определиться, для питания каких потребителей она устанавливается, будет ли монтироваться одинарная, двойная розетка или есть смысл в монтаже целого их блока. Далее нужно выяснить, есть ли в составе электропроводки здания заземляющие провода, это может повлиять на выбор типа розетки и, как следствие, на ее цену.

В том случае, если питание потребителей большой мощности от монтируемой точки не планируется, а необходимость в ней возникла исключительно из соображений удобства подключения бытовых электроприборов, можно подсоединить одну или две розетки параллельно к ближайшей коробке.

Следует учитывать, что монтаж скрытой электропроводки предусматривает штробление стен под провода. Этот процесс связан с появлением большого количества пыли, поэтому обычно такие работы выполняются только при строительстве зданий или капитальном ремонте помещений. Альтернативным вариантом является использование накладных розеток и выключателей, провода от которых прокладываются в специальных изолированных коробах или гофрированных трубках. Такая проводка зачастую встречается в домах с деревянными стенами или может быть проведена временно, до ближайшего ремонта.

Если возникает необходимость установки розетки в помещении с повышенной влажностью (в ванной комнате или совмещенном санузле), то следует использовать только специальные защищенные от влаги модели.

Для подключения мощных потребителей (стиральная машинка, бойлер, несколько кондиционеров и т. д.) необходимо использовать отдельный кабель, который выводится на электрощит и присоединяется к общему входу через собственный автоматический выключатель соответствующей мощности.

Общая схема подключения розетки представлена на рисунке, для этого используется параллельное соединение, как вариант, вместо отдельных элементов блока может быть подключена двойная или тройная розетка. В каждый зажим подсоединяется два провода, один из них используется для подведения питания, а второй – для подсоединения следующей розетки. Такой способ иногда называется подключением «шлейфом». Его преимущества очевидны: возможность каждого электроприбора работать независимо от того, подключен ли потребитель к предыдущей розетке, меньшая нагрузка на соединительные контакты, а значит и более стабильная и надежная работа электрооборудования.

Вместо выключателя

Этот вариант подразумевает установку розетки вместо уже существующего выключателя. Это делается в случае крайней необходимости. Учтите, что при этом полностью не будет освещения в помещении. Такой вариант можно применять в качестве временного. Например, вы делаете ремонт в нежилом ещё помещении и вам необходимо периодически подключать электроинструмент. Если работы производятся исключительно в дневное время, когда достаточно будет естественного освещения, то можно подключить розетку вместо действующего выключателя.

Для этого нужно будет произвести следующие коммутационные действия:

1. Обесточьте помещение (отключите автомат), в котором будете работать, и проверьте отсутствие напряжения.
2. Из подрозетника демонтируйте выключатель и отсоедините провода, которые к нему подходили.
3. В подрозетник установите розетку и теперь к её клеммам надо подсоединить провода от выключателя.
4. Следующий этап работ будет в распределительной коробке, где произведена вся коммутация электропроводки данного помещения. Один провод, отходящий от вновь смонтированной розетки, подключите к фазной жиле питающей сети, второй надо подсоединить к нулевой жиле питающей сети. Два провода, которые из распределительной коробки шли на светильник, необходимо отсоединить и заизолировать.
5. После проведения всех перечисленных работ подайте напряжение на помещение от источника питания (включите автомат) и проверьте правильность запитки розетки. Для этого включите в неё какой-то бытовой прибор, он должен нормально функционировать.

Монтаж и подключение розеток профессионалами. Стоимость

Монтаж и подключение розеток профессионалами в Москве и Московской области выполняются приблизительно по следующим расценкам:

Подключение и установка розеток
Установка наружной розетки	шт.	300 р.
Установка внутренней розетки	шт.	250 р.
Установка компьютерной розетки RJ45 (интернет)	шт.	250 р.
Установка телевизионной розетки (ТВ)	шт.	250 р.
Установка телефонной розетки RJ11, RJ12, RJ45	шт.	250 р.
Установка светорегулятора (диммера)	шт.	300 р.
Установка реостата для теплого пола (терморегулятор)	шт.	600 р.
Установка розетки для электроплиты	шт.	600 р.
Высверливание лунок под подрозетники
В гипсокартоне Ø75мм	шт.	150 р.
В кирпиче, дереве Ø75 мм	шт.	200 р.
В бетоне Ø75мм	шт.	300 р.
В гипсокартоне, углубленные Ø75мм	шт.	150 р.
В кирпиче, углубленные Ø75мм	шт.	220 р.
В бетоне, углубленные до Ø75мм	шт.	350 р.
Установка подрозетников, распаечных коробок
Установка в гипсокартоне	шт.	100 р.
Установка в бетоне, кирпиче, пеноблоке, газоблоке	шт.	150 р.
Установка распаечной коробки наружной 80х80х60 мм	шт.	250 р.
Установка распаечной коробки внутренней 100х100х60 мм	шт.	300 р.
Установка распаечной коробки внутренней Ø80 мм	шт.	150 р.

Плюсы и минусы

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

• простая система подключения и сборка цепи;
• возможность отрегулировать уровень напряжения, сделать меньше;
• можно использовать один предохранитель на цепь.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Процесс установки

Перед работами, связанными с электричеством, питание отключается

Подготовительные работы

1. Разбирают розетку, открутив крышку.
2. Подрозетник также снимают, получают доступ к клеммам, к которым крепят провода.
3. При наружном способе установки на бетонную стену нужно заранее просверлить в местах расположения креплений отверстия для подрозетника, чтобы иметь возможность воспользоваться пластиковыми дюбелями. Для деревянной основы подойдут саморезы.
4. Скрытый способ осложнён высверливанием отверстия под подрозеточную коробку. Для этого используют зубило с молотком, ударную дрель, перфоратор с корончатым сверлом по бетону.
   • Сверлом вырезается круглое отверстие, другими инструментами доводится паз до нужного размера.
   • Перфоратором или дрелью делается канавка, закладывается провод, который прячется под штукатурку.

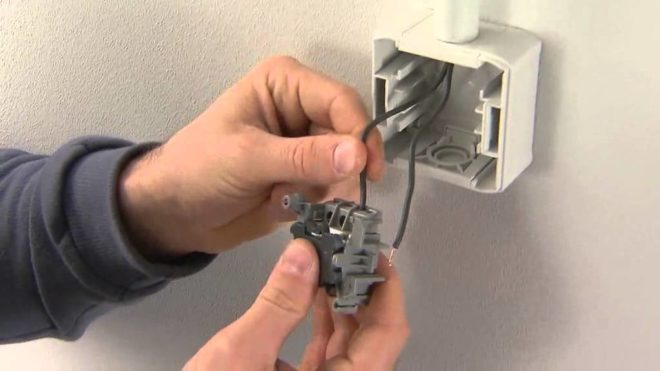

Подсоединение кабеля

1. С устройства снимают крышку, обнажив внутреннюю часть, где расположены клеммы. Убирают гибкую изоляцию, скрывающую три части провода: фазу, землю и ноль. Разводят в стороны для удобства монтажа. При работе со скрытой проводкой оставляют 20-сантиметровый запас.
2. Зачищают все три провода от изоляции примерно на один сантиметр аккуратно, не повреждая жилу.
3. Формируют петли, расплющивают пассатижами, чтобы обеспечить оптимальный контакт.
4. Затем, протянув под винтами, прижимают к клеммам с усилием для лучшей фиксации оголённых контактов.
5. Придерживаются цветовой маркировки: жёлтый проводок соответствует заземлению, два остальных — фаза и ноль.
6. Прибор собирают, прикрутив внутреннюю часть к рабочей части.

Подключение кабеля

1. Кабель зачищается, формируются две петли, расплющиваются, надёжно фиксируются клеммами.
2. Провода заводят согласно цветовой маркировке.
3. Затем прикручивают корпус на место.

На нашем сайте в также можете узнать об особенностях установки розеток с USB и Wi-Fi.

Необходимое оборудование

Розетка

Лучше всего выбирать новые образцы. А именно европейское производство. В них вилки держатся более прочно, и сама конструкция очень устойчива. Устройства, изготовленные в России, тоже имеют хорошее качество.

Следует отметить то, что если в квартире установлены розетки старого советского образца, то замену нужно осуществить обязательно. Такое оборудование может выйти из строя в любой момент.

Подрозетник

Как правило, они имеют стандартный диаметр 7 см. Встречаются и более крупные варианты, но они требуются для розеток старого образца. Поэтому если сверление стены не входит в планы по ремонту розетки, перед покупкой подрозетника необходимо измерить отверстие.

Материал для использования данного электрооборудования разнится. Это пластмасса или металл. Если стена бетонная, кирпичная или из любого другого негорючего материала, то можно смело устанавливать металлические подрозетники. Деревянные, фанерные или гипсокартонные очень хрупкие. Поэтому для установки розетки в таких комнатах нужно использовать пластмассовую основу.

Отвертка

Основное оборудование для монтажа и демонтажа. Все розетки крепятся на болты и шурупы, именно поэтому без отвертки невозможно представить такой ремонт.

Изолента

Используется в качестве изолирования проводов, чтобы исключить риск удара током. Требуется для удлинения старых проводов.

Указатель напряжения

Он необходим для того, чтобы проверить осталось ли напряжение в цепи. Проверять нужно оба контакта. Если индикатор не изменился, то можно смело приступать к работе.

Перчатки

Используют, как тканные, так и резиновые образцы. В случае, когда напряжение совершенно точно отсутствует, можно использовать первый вариант. Резиновые перчатки используются, если в наличии нет указателя напряжения, т.к. резина практически не проводит электрический ток. Работать в них неудобно.

Как выбрать правильный способ

Подключение двух розеток к одному кабелю

Чтобы выбрать параллельное или последовательное подключение розеток, необходимо просчитать несколько параметров: сумма средств, которые можно потратить на электропроводку, мощность оборудования и отделка стен (возможность и желание переделывать ремонт в случае поломок).

Оптимальным способом считается подключение двух розеток к одному проводу щитка или распределительной коробки – параллельное соединение. Если в помещении не предусмотрено большое количество розеток и приборов (например, только телевизор), подойдет шлейфовый метод.

Типы двойных розеток

Основными элементами электророзетки выступают внешний защитный корпус и рабочая часть, включающая основание и контакты.

Они соединены между собой винтовыми клеммами – зажимами, необходимыми для подключения кабеля электрооборудования.

Единственным недостатком двойных розеток является то, что через них проблематично подключать одновременно два высокомощных потребителя электроэнергии

Существует ошибочное мнение, что двойные розетки идентичны собранным или сдвоенным моделям и представляют собой несколько расположенных впритык друг к другу независимых устройств, объединенных между собой шлейфами.

Если выполняется подключение двойной розетки к одному питающему контуру, то электромонтажные работы проводятся по схеме, схожей с подсоединением одноместной. Разница лишь в последовательном подключении двух контактных пар в пределах электроустановочного изделия

Технический прогресс не стоит на месте. Современные модели представляют собой более усовершенствованные конструкции. По величинам номинального напряжения и силы тока они разительно отличаются от розеток, которые повсеместно встречались во времена СССР.

Например, если в моделях старого образца допустимая сила тока не превышала 10А, то для современного электроустановочного оборудования этот показатель составляет 16А.

Каждую часть двухместной розетки можно подключать к отдельному контуру питания, если предварительно удалить соединяющую их на терминале латунную перемычку

На самом деле двойная розетка имеет один зажим и несколько распределительных планок. За счет этого электроток подается на обе розетки одинаково, но его уровень будет делиться в зависимости от мощности запитываемых от сети приборов.

А потому, заменяя вышедшее из строя старое устройство на новое, стоит знать его конструктивные особенности, которые предполагают определенные нюансы при монтаже.

Расстояние между выходными контактами, а также диаметр штырьков вилки у современных моделей больше, чем у традиционных аналогов, и составляет 4,8 мм вместо 4 мм

По модификации двойные розетки классифицируют на такие основные типы:

1. Открытого и закрытого исполнения. В моделях закрытого исполнения отверстия спрятаны за шторками, которые сдвигаются в сторону в момент включения прибора. Устройства этого типа незаменимы для жилищ, где маленькие дети. Шторки срабатывают только при одновременном нажатии. Благодаря этому даже при намеренном просовывании инородного предмета ничего опасного не происходит.
2. Без заземления и с заземляющими контактами. В моделях второго типа на корпус розетки выводятся заземляющие контакты, которые защищают электроприборы и пользователя от пробивающих токов, случайно «выходящих» на пластиковый корпус.
3. Для установки в помещениях с повышенной влажностью и монтажа на улице. Модели первого варианта имеют маркировку IP-44. Они оснащены корпусом, защищающим устройство от проникновения влаги. Устройства для установки на улице имеют маркировку IP-55. Их высокопрочные корпусы защищены от загрязнения пылью и проникновения влаги.

Каждый тип имеет соответственную буквенную маркировку. К примеру: «А» указывает, что это американская двойная розетка, «В» сообщает о наличии заземляющего контакта.

В зависимости от типа исполнения и материала изготовления устройства делятся также на стандартные и полярные, накладные и выполненные на заказ

Среди последних разработок особой популярностью пользуются запрограммированные розетки. Оснащенные таймером устройства включаются и отключаются самостоятельно от питания по истечении установленного временного интервала.

Защитный корпус современных розеток выполняют из термостойкой небьющейся пластмассы. Для повышения декоративных качеств его украшают разнообразными вставками.

Благодаря разнообразию вариантов дизайна можно подобрать устройства, которые будут незаметны в интерьере либо же, напротив, выступать его достойным украшением

Планируя устанавливать двойную розетку самостоятельно, специалисты рекомендуют выбирать простые модели без каких-либо модификаций. Либо же отдавать предпочтение двойным розеткам с пружинным выбрасывателем вилки. Такие модели удобны тем, что оснащены пружинками, которые срабатывают при извлечении вилки из прибора.

Чтобы обезопасить себя, сведя к минимуму риск аварийных ситуаций, стоит выбирать продукцию проверенных производителей: «Schneider electric», «ABB», «Legrand».

Ошибки при проведении розетки

И хотя проведение дополнительной розетки является несложным заданием, новички часто допускают ошибки. Такое досадное недоразумение, как неправильный монтаж новой электроточки, способно обернуться крупными неприятностями.

Поэтому важно обратить особое внимание на наиболее распространенные ошибки и постараться их избежать. Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может

В противном случае о корректной работе и речи быть не может

Во-первых, нужно использовать провод для подключения новой розетки такой же толщины, что у существующей. В противном случае о корректной работе и речи быть не может.

Во-вторых, желательно использовать провода из одного материала – если розетка запитана медным проводом, то вторую от нее следует проводить тоже с применением медного провода такого же диаметра.

Галерея изображений

Фото из

Клеммник винтовой конструкции

Клеммник ВАГО пружинного типа

Колпачок СИЗ для крепления скрутки

Зажим-разветвитель ВАГО

Третья ошибка, допускаемая при самостоятельном подключении – нарушение очередности присоединения проводов. Чтобы этого не произошло, нужно четко разобраться с назначением каждого и правильно определить место его крепления.

Для удобства желательно перед покупкой новой розетки посмотреть старую, разобрав ее. Это делается строго после отключения питания от электросети.

Следует обратить внимание на наличие заземляющего провода – если его нет, что часто встречается в хрущевках и прочих домах старой постройки, то и провод для новой розетки лучше брать без земли. О том, как действовать в случае подключения розетки с заземлением, написано здесь

Четвертая ошибка – неправильное или недостаточно прочное соединение проводов с рабочим механизмом розетки. Здесь, не имея опыта, достаточно сложно найти баланс.

Поэтому, чтобы минимизировать объем предстоящих работ, желательно провести репетицию по подсоединению проводов на запасном отрезке проводов. Для проверки качества скрепления можно использовать лампочку.

Можно подобрать наиболее удобный вариант скрепления проводов между собой – покупать нужно оригинальные клеммники или другие изделия, опасаясь подделок

Пятая ошибка – когда провод пустили по диагонали. Это недопустимо, да и стандартами проведения электропроводки такое запрещено – провод следует прокладывать вертикально. Хотя домашние умельцы способны еще и не на такое.

Не следует так поступать – если будет проводиться через пару лет косметический ремонт, то обнаружить точное место прохождения провода будет крайне проблематично и его можно случайно повредить.

Закреплять провода в контакте рабочего механизма также следует качественно. Для этого пригодится отвертка

Шестая ошибка, а точнее, неприятность – это неудачно подобранный дизайн декоративной накладки розетки. Этот момент на работоспособности механизма никак не скажется – только будет бросаться в глаза, выбиваясь из общей концепции дизайна комнаты.

Чтобы избежать такого диссонанса, следует заранее подобрать наиболее подходящую модель, способную гармонично вписаться в имеющуюся стилевую композицию.

Выбрать подходящую по цвету и форме модель розетки сейчас несложно – производители наперебой предлагают самые изысканные варианты

Важно, чтобы изделие не оказалось подделкой. Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок

Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно

Зная основные проблемные места предстоящих работ по установке дополнительной розетки, легче будет избежать распространенных ошибок. Конечно же, эти нюансы не касаются работы профессиональных электриков – мастера с первого раза все сделают правильно.
