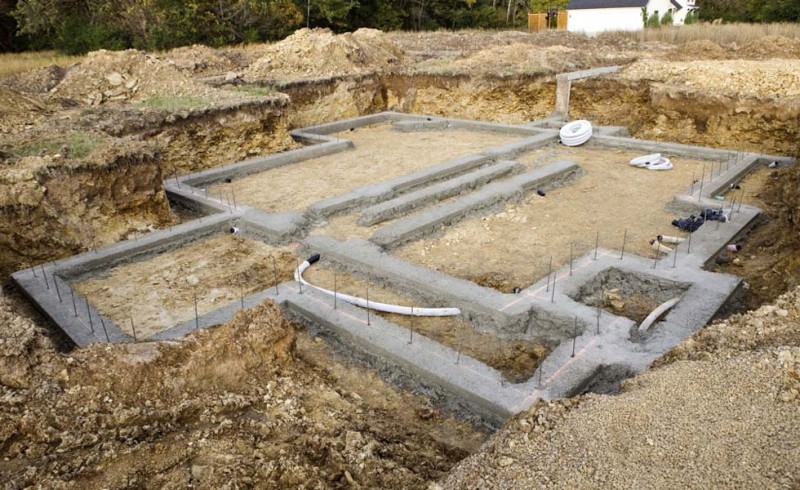

Ленточный фундамент: разновидности, плюсы и минусы, этапы монтажа, фото и видео

Приготовление бетона для заливки

Бетон для заливки фундамента готовится в таких пропорциях:

Три части сухого песка засыпают в бетономешалку, добавляют одну часть цемента и три части щебня или гравия. Сухую смесь перемешивают до получения однородной массы, после чего добавляют точно заданное маркой бетона количество воды. При этом может показаться, что получаемый бетон будет «сухой», т. е. не пластичный, и он не будет хорошо заливаться в опалубку. Некоторые знатоки считают, что нужно в этом случае добавить воды столько, чтобы раствор мог заглаживаться, например, лопатой или мастерком. Но это значит, что в массе раствора будет избыточное количество воды, которая не будет израсходована в реакции образования искусственного камня.

Строители-профессионалы очень не советуют нарушать водоцементное соотношение в бетоне. Они рекомендуют в этом случае использовать пластификаторы для бетона.

Расчет глубины фундамента

Строительство начинается с расчета заглубления фундамента и его пощади по периметру: такую работу смогут сделать строительные агентства. Во избежание ошибок на стадии проекта, расчет заказывается в бюро по архитектуре. Правильное просчитывание всех факторов при возведении основания дома убережет от возможной деформации фундамента.

Помимо грамотного просчета размеров фундамента, учитывают особенности климата, свойства грунтов и придерживаются всех нормативов строительства. Чтобы построить небольшое сооружение, можно взять уже готовые схемы и типовые чертежи. Заливка ленточного фундамента своими руками видео помогает в определении последовательности работ, подготовке материалов и инструментов.

Нужно ли утеплять пол?

Утепление пола — процедура весьма полезная, позволяющая исключить образование конденсата и намокание бетона. При этом, утепление плиты представляет собой дорогостоящую операцию, поскольку для этого понадобится застелить всю площадь под ней слоем водонепроницаемого утеплителя — специального сорта пеноплекса (экструдированного пенополистирола).

Толщина утеплителя, рекомендованная шведскими строителями, составляет 20 см. Другие источники утверждают, что достаточно 15 и даже 10 см слоя, но это зависит от климатических условий в регионе. Укладку лучше производить слоями по 5 см со смещением стыков и промазкой мастикой.

Использовать обычный пенопласт категорически запрещается, так как он не выдерживает нагрузок и быстро дает значительную осадку, прекращая выполнять свои функции и ослабляя плиту.

Устройство и типы

По глубине залегания ленточные фундаменты бывают мелкого и глубокого залегания. Мелкозаглубленные могут применяться на спокойных, непучнистых грунтах с хорошей несущей способностью под постройки небольшой массы — из древесины и возведенные по каркасной технологии.

В этом случае лента должна на 10-15 см уходить в твердый слой, который располагается под плодородным. В то же время по нормативам она не может быть менее 60 см.

Типы ленточных фундаментов по глубине заглубления

Монолитные ленточные фундаменты глубокого заложения делают под тяжелые, массивные дома. В общем случае опускают их на 10-15 см ниже уровня промерзания грунтов для данного региона. При этом подошва должна опираться на слой с хорошей несущей способностью. Если это не так, приходится углубляться ниже. Например, если уровень промерзания грунтов 1,2 м, а плодородный слой заканчивается на отметке 1,4 м, то приходится опускаться ниже 1,4 м.

С опалубкой или без

Вообще,  технология возведения монолитного ленточного фундамента предусматривает установку опалубки. Это конструкции из щитов, которая придает форму бетону и не дает ему растекаться. Понятное дело, что опалубка — это дополнительные расходы на материалы, а также дополнительное время на ее сборку и установку.

Опалубка — конструкция из досок или фанеры, которая придает фундаменту форму

Иногда в целях экономии, на хороших грунтах котлован под фундамент роют ровно по разметке — на нужную ширину и глубину. И в эти ямы  заливают бетон без опалубки. Такая технология не может гарантировать требуемую степень надежности,  результат спрогнозировать невозможно.  Дело в том, что для набора нормальной прочности бетону необходимо определенное количество воды. Без опалубки вода хоть и немного, но впитывается в грунт, что может сказаться на качестве самого бетонного камня.  В самом худшем случае он может крошится.

Из положения выходят, расстелив в траншее полиэтиленовую пленку. Но по ней потом ходят — армирование делать нужно. И прутья, и сапоги не один раз повреждают пленку. В результате влага все равно уходит.

Фундамент без опалубки — рискованная затея

В некоторых случаях такие фундаменты могут отстоять какое-то количество лет без проблем. Но рано или поздно, появляются трещины или бетон начинает крошиться. Вторая сложность работы с таким фундаментом — его далеко не идеальная геометрия. Для того чтобы снизить теплопотери, фундамент утепляют, причем чаще всего плитами пенопласта или экструдированного пенополистирола. Попробуйте наклеить их на неровную поверхность. Такая же ситуация с пароизоляцией: пленку очень сложно (практически невозможно) приклеить на неровный, пористый бетон с вкраплениями грунта. Оправдан или нет такой подход — решать вам,  но рекомендовать такой фундамент можно только под забор или сарай.

Разметка под фундамент

Для обозначения границ фундамента следует точно знать параметры здания. Ширина ленточного основания должна превышать толщину стен на 10-20 см; ширина фундамента под несущими внутренними перегородками соответствует их толщине. Дно траншей обычно располагается на 20 см ниже уровня промерзания почвы, но это не относится к мелкозаглубленны м фундаментам.

Схема поэтапной разметки фундамента

Для разметки потребуется:

• тонкий шнур, моток шпагата или лески;
• деревянные колышки;
• рулетка;
• угольник;
• отвес.

Участок освобождают от высокой растительности, убирают большие камни и все, что может помешать работе. Затем определяют расположение одного из углов фасада и вбивают колышек в землю.

Грамотная разметка фундамента ленточного типа

Для определения остальных углов потребуются точные измерения:

• от колышка отмеряют ширину фасада и устанавливают второй маячок;
• с помощью отвеса выставляют вертикаль первого угла и от нее натягивают леску перпендикулярно линии фасада;
• посредством угольника определяют последний угол здания и снова вбивают колышек;
• соединяют колышки натянутой леской;
• измеряют обе диагонали образовавшегося периметра и сравнивают, если диагонали имеют разную длину, корректируют расположение маячков.

Проверка правильности разметки фундамента

Внешний периметр разметки готов, теперь необходимо сделать внутренний. Для этого по обе стороны каждого колышка вбивают еще по одному мачку на расстоянии 40 см. Они должны располагаться точно на линии разметки. Между противоположными колышками натягивают шпагат и получают внутренний периметр. Дальше размечают все внутренние несущие стены и точно так же устанавливают маячки. После этого остается определить самую низкую точку разметки, с которой будет производиться отсчет глубины траншеи.

Подготовка дна выемки

Давайте этот процесс рассмотрим более подробно. Независимо от того, вырывали вы траншею или котлован, грунт все равно нужно выровнять. Для этого на дне выстилается специальная подушка.

Она отвечает за выполнение следующих функций:

• выравнивание поверхности;
• более равномерное распределение нагрузки на несущую конструкцию;
• дренажная система.

В качестве подушки можно использовать не только песок и щебень, но также шлак и гравий. Наиболее распространенным материалом является песок средней и крупной фракции. Он хорош тем, что исключает вероятность изменения объема почвы в результате его промерзания в зимний период.

Толщина подушки должна быть в пределах от 30 сантиметров до полуметра. Если на строительной площадке проблемный тип грунтов, то насыпь должна быть не менее 1,5 метра.

Независимо от того, какое устройство ленточного фундамента вы используете, подушка создается в следующей последовательности:

• вибрирование;
• проливка водой;
• уплотнение под грузом.

Если вы планируете строить двухэтажный дом или использовать тяжелые строительные материалы, то для повышения максимальной выдерживаемой нагрузки лучше использовать песчано-гравийную смесь.

Пошаговая инструкция – фундамент своими руками

Толщина и высота ленты рассматриваемого основания, а также глубина ее заложения подбираются на основе анализа грунта, климатических условий местности и этажности возводимого дома. Не имея познаний в данной сфере, этот этап проектирования лучше доверить профессионалу. Существует немало нюансов и требований ГОСТов, которые обязательно необходимо соблюсти.

А вот создавать опору под свой дом по уже готовому проекту вполне можно и самостоятельно. Но чтобы не допустить ошибок, лучше всего делать ленточный фундамент самому с пошаговой инструкцией, которая приведена ниже. В ней описаны все тонкости строительства подобной конструкции для типового одноэтажного коттеджа.

Этапы работ

Первый этап – разметка и земляные работы. Независимо от глубины заложения подошва должна опираться на прочные пласты грунта. Это могут быть глины, супеси, каменистые наслоения либо суглинки. Обычно они скрыты под дерном и слоями обычной земли. Все это придется срыть и убрать, прежде чем начинать возводить основание дома.

Для разметки участка понадобятся колышки, рулетка и бечевка. Если грунт плотный, то из стенок вырытой траншеи получится отличная опалубка. Надо будет лишь нарастить ее потом сверху. Если же почва рыхлая и постоянно осыпается, то траншею придется копать несколько больше по ширине, чтобы внутри ямы можно было выставить опалубочные доски.

Второй этап – подготовка подушки. Дно выкопанной траншеи выравнивается песком и мелким гравием. Этот песчано-гравийный слой следует тщательно утрамбовать, поливая водой по мере насыпки. В высоту он должен получиться в пределах 10–30 см. Эта подушка служит для перераспределения и снижения точечных нагрузок на ленточный фундамент снизу при сезонном вспучивании грунта.

Третий этап – выставление опалубки. Здесь понадобятся бруски сечением от 30 до 40 мм и доски толщиной 15–20 мм либо ламинированное ДСП. Создаваемая для бетонного основания дома опалубка обязана будет впоследствии выдержать немалую массу заливаемого в нее бетона. Делать ее следует прочной и надежной. Если после заполнения бетонной смесью она разрушится, то все придется начинать заново.

Если грунтовые воды на стройплощадке залегают высоко, то железобетону потребуется гидроизоляция. Сверху на уровне цоколя дома она обычно делается обмазочной. А для защиты той части основания, что остается в земле следует в траншею по бокам и на дно уложить рубероид. Он надежно защитит бетон от избыточной влаги в почве на стадии его застывания и после.

Четвертый этап – укладка арматуры. Для армирования обычно применяют стальные стержни в 14–16 мм сечением и тонкую перевязочную проволоку. Скрепить арматуру также можно электросваркой. Но в этом случае необходим опыт работы со сварочным аппаратом и он сам. Плюс при выполнении сварки надо быть готовым к появлению в дальнейшем коррозии металла.

Внутри траншеи в итоге должен сформироваться каркас из арматуры с ячейками в 25–30 см. Причем укладывается он так, чтобы сталь со всех сторон оказалась закрыта заливаемым бетоном. В противном случае металл начнет неизбежно ржаветь, дом тогда долго точно не простоит.

Пятый этап – заливка бетона либо выкладка ФБС. Если фундамент для возводимого дома решено обустраивать по блочной технологии, то это сильно ускоряет процесс его строительства. Здесь не придется делать опалубку и ждать почти месяц до завершения схватывания бетона.
Однако опора на фундаментных блоках обойдется дороже, нежели монолитный аналог. Плюс для них придется траншею рыть большего размера по ширине. Для распределения нагрузок для нижнего ряда кладки ФБС делаются с расширяющимся основанием.
Если для устройства опоры выбран монолитный вариант, бетон следует заливать сразу по всей поверхности. Никаких разрывов по длине и никаких слоев по высоте. Монолит на то и монолит. Дом должен стоять на надежном основании.

При самостоятельной подготовки бетонной смеси надо смешать цемент, песок и щебень в пропорциях 1:3:3

Но лучше изначально заказать готовый раствор с маркой М300 и выше.

При заливке бетона крайне важно следить, чтобы внутри него не образовалось пустот. Для выполнения уплотнения есть специальные вибромашины

Однако можно также воспользоваться отрезком арматуры для протыкания залитой массы и выпускания из нее воздуха.

Шестой этап – гидроизоляция и отмостка. К гидроизоляционным работам разрешено приступать через 3–4 дня после заливки бетона. До полного его схватывания требуется порядка трех недель. Но обрабатывать мастикой пусть еще и не полностью застывший ленточный фундамент для дома можно уже начинать.

Также по всему периметру строения потребуется сделать отмостку для отвода дождевой воды подальше от его стен.

Советы

Если вы планируете произвести ремонт старого фундамент под стоящим домом, необходимо определить причину разрушения фундамента. Зачастую неполадки с фундаментом возникают из-за того, что владельцы выбирают метод строительства подешевле. Запомните, зданию необходима надежная опора, чтобы все составляющие конструкции прослужили длительный срок.

Последовательная технология проведения работ:

• По центру каждой трещинки посредством перфоратора пробиваются отверстия (глубина 40 см), в которые устанавливают металлические штыри. Диаметр штырей должен быть таким, чтобы они плотно входили в микроотверстия.
• Посредством молотка штыри загоняются в фундамент, чтобы конец инструмента на 2-3 см оставался снаружи.
• Выполняют опалубку, заливают бетонной смесью высокого качества и оставляют для полного затвердения.
• Выполняют закапывание траншей, максимально утрамбовывая почву возле фундамента.

Земляные работы

Это самая трудозатратная часть строительства, тем не менее требующая высокой точности. Они могут выполняться:

• С привлечением специальной техники.
• С помощью ручного труда.

Глубина выемки должна соответствовать проектным документам. Первый вариант более дорогостоящий, но позволяет сократить временные затраты и облегчить труд. Применим при возведении больших и средних зданий. Для малых хозяйственных построек использование машин нерентабельно, так как фундамент здесь обычно мелкозаглубленного типа.

При заливке опор на глубину более метра и выборе в пользу столбчатой основы используется механизированное бурение. Съем грунта для плитного фундамента выполняется машинным методом, так как объем работ и временные затраты полностью оправдывают использование экскаватора.

В случае с ленточной основой экскаватор также может использоваться, но обязательна подчистка дна и стен траншем вручную, если опалубка не используется. Готовый котлован не рекомендуется долго держать без заливки, поскольку края начнут осыпаться.

Можно ли заливать частями?

Технологические требования в этом вопросе единодушны — заливка должна производиться одномоментно. Наличие в ленте участков с разным временем заливки считается браком и не допускается к эксплуатации.

Понятие «одномоментно» в данном случае понимается как отсутствие перерывов более суток. Нередко можно встретить рекомендации о заливке слоями, о создании «холодных стыков» и прочие вредные советы.

Действительно, нередко частные застройщики вынуждены производить заливку частями из-за недоступности техники, отдаленности участка от предприятия-изготовителя бетона и т.д. Необходимо понимать, что они действуют на свой страх и риск, создавая слоистую структуру ленты, образуя вертикальные стыки, ослабляющие фундамент.

Опасность разрушения слишком велика и реальна, лучше продумать возможность доставки и заливки готового материала.

Описание процесса возведение фундамента на примере ленточного основания

Придется обзавестись бетономешалкой

Поможет разобраться в том, как построить фундамент своими руками пошаговая инструкция. Вашему вниманию предлагается краткий алгоритм:

• Обязательный подготовительный период включает уборку территории от мусора, крупных камней, деревьев, кустарников, пней – всего того, что может помешать выполнению работ. При зарослях травы ее следует выкосить. Холмистая или, наоборот, в бороздах поверхность обязательно выравнивается. Делается это обычно вручную лопатами. Но основание будет качественнее, если привлечь для этих целей грейдер или бульдозер.
• Пользуясь нивелиром, кольями, шнуром и рулеткой, согласно проекту на дом, территория разбивается на зоны. Находится крайняя граница фундамента. Отмечается на поверхности в натуральную длину, обозначается кольями и натянутым между ними шпагатом.
• Вымеряются остальные габаритные лини. Выдерживая прямые углы, откладывается длина поперечных сторон. Все габариты фиксируются.
• Получившийся четырехугольник проверяется на соосность. Для этого с помощью рулетки находятся длины всех диагоналей. Они должны быть идентичными. При расхождении в размерах разбивка переделывается.
• Проверенная и вымеренная конструкция огораживается по внешнему периметру натянутым шпагатом.
• Размечаются внутренние границы самого фундамента, образуя ленту с заданной проектом шириной. Внутренний габарит, а также все перемычки обозначается также натянутым шпагатом.
• Выполняется выемка грунта по размеченной территории. Формируется траншея расчетной глубины с запасом 0,2 м на величину ниже черты промерзания грунта в этом районе. Исходный замер отмеряется в самой нижней точке строительства (в углу).
• Проверяется геометрия дна траншей. Должна быть выдержана горизонтальность поверхности. Она выставляется по уровню, иначе готовая постройка может подвергнуться деформации, проседанию фундамента.
• Дно выкопанного окопа устилается слоем (0,15 м) песка средней фракции, который послойно поливается и трамбуется.
• Выполняется гидроизоляция траншеи, чтобы не допустить впитывания грунтом жидкости из бетонной смеси. Это может быть рубероид, полиэтиленовая пленка, глиняная или цементная обмазка.
• На дно насыпается битый кирпич на высоту 5-7 см. На него укладывается изготовленный заранее каркас из трех продольных прутов арматуры (диаметром 12 мм) и поперечных элементов, располагающихся между собой с шагом 0,3м. Они фиксируются на продольных стержнях вязальной проволокой. В верхней части ленты должен быть такой же пояс из арматуры.
• Бетон при наполнении траншеи, проникая сквозь битый кирпич, будет обволакивать арматурные пруты со всех сторон, нивелируя пустоты. Раствор используется готовый или же замешивается непосредственно на участке, что обойдется застройщику намного дешевле. Всю операцию бетонирования нужно провести за один раз. Уплотнять трамбовками или вибраторами. Верх ровняется бруском, заглаживается мастерком.
• Работы оставляются на неделю, чтобы основание набрало прочности, после чего на нем возводится цоколь (верхняя часть фундамента).
• Если цокольная часть выливается из того же бетона, то для удержания раствора требуемой формы используются деревянные доски, сбитые в щиты (опалубка). Для этих же целей применяются ДСП, фанера. Изнутри опалубка закрывается рубероидом, пленкой.
• Каркас фиксируется подпорками снаружи и распорками изнутри. Для придания прочности цоколь армируется аналогичным способом, после чего опалубка заполняется бетонным раствором. Работы приостанавливаются до схватывания основания, после чего щиты демонтируют.
• Все дальнейшие работы по возведению конструкций дома можно продолжать только после вызревания бетона (набора прочности).
• Чтобы подземные воды не разрушали основание здания, вокруг него выполняется отмостка шириной до 100 см.

Плюсы и минусы решения

При выборе ленточного основания с плитой по грунту стоит разобраться в плюсах и минусах подобного инженерного решения. К достоинствам можно отнести следующие факторы:

• Повышенную прочность. Армированная бетонная плита способна выдержать даже высокие нагрузки.
• Этот тип основания подходит для разных типов почв, в том числе, для глины, торфа, суглинков, а также при высоком залегании почвенных вод.
• Длительный срок эксплуатации основания.
• Такой фундамент можно считать основой для строения с любой этажностью.
• Монолитная плита будет основанием для будущего пола первого этажа.

Однако ленточный фундамент с плитой по грунту имеет и свои отрицательные стороны:

• повышенный расход стройматериалов, по сравнению с возведением обычного ленточного фундамента;
• в связи с неглубоким заглублением основания требуется проведение точных расчетов;
• Высокая трудозатратность процесса в связи с необходимостью проведения земляных и бетонных работ;
• Высокая стоимость по сравнению с обычным ленточным основанием.

Однако в целом отзывы специалистов об этом типе основания положительны, положительные качества таких фундаментов перекрывают недостатки.

Как созревает бетон

На строительных форумах по поводу частичной заливки фундамента идут жаркие споры. Одни пользователи утверждают, что это резко негативно повлияет на прочность основания дома и со временем приведёт к его разрушению. Другие парируют, что такой фундамент будет ничуть не менее прочным, чем сложенный из бетонных блоков.

Обеими сторонами приводится масса других аргументов в пользу своей точки зрения. Но если вы хотите сами понять, можно ли заливать фундамент частями, нужно разобраться в том, какие процессы происходят в бетоне с момента его приготовления и что будет, если в них вмешаться.

Бетон – это песок и щебень, частицы которых связаны друг с другом цементным клеем. Процесс образования связей внутри материала начинается при смешивании сухих ингредиентов с водой, запускающей химические реакции.

Схема структурных преобразований в бетонеИсточник profipol.dp.ua

На первом этапе идёт активная реакция между водой и цементом с образованием кристаллов. Она продолжается несколько часов, в течение которых молекулы воды постепенно связываются, а раствор теряет подвижность. Скорость реакции зависит от внешних условий окружающей среды, и в первую очередь от температуры воздуха, а также от влажности, осадков, ветра. В сухую и жаркую погоду она может завершиться уже через 2-3 часа, а при низкой температуре и высоких показателях влажности только через 8-10 часов.

В этот период раствор нельзя перемешивать, поливать водой и вообще как-либо вмешиваться в процесс, чтобы не нарушить образующиеся связи.

Следующий этап характеризуется прорастанием кристаллических связей друг в друга. Он идёт медленно, но долго. Проектную твёрдость и прочность бетон набирает только через месяц, именно этот срок рекомендуется выдерживать, прежде чем начинать нагружать фундамент, возводя на нем стены дома.

Если бетон не продавливается под весом человека, это ещё не значит, что он окончательно созрелИсточник pol-exp.com

Но нас интересует другой вопрос – можно ли заливать ленточный фундамент частями, как поведёт себя нижний слой при заливке свежего раствора, насколько качественным получится сцепление слоёв.

Заключительная стадия работ

После заливки фундамента железобетонную полосу закрывают сверху для препятствия ее высушивания и оставляют для затвердения минимум на две недели. Во время холодов применяются особые добавки, так, как при минусовых температурах вода обращается в в лед, что препятствует отвердению бетона даже после того, как температура снова поднимется выше нуля. В жаркую погоду бетон, что застывает, поливают водой потому, что при излишнем испарении он прекращает процесс затвердения и оборачиваются пылью.

Ленточный фундамент заливается, под невысокий дом, баню, или щитовой дом. Он привлекателен тем, что можно одновременно охватить фундаментом все четыре стороны дома. Перед началом строительных работ по установке фундамента, земля расчищается, и проводится разметка под него. Строительными шнурами обозначается место будущей опалубки, после чего приступают к земельным работам. Роется траншея, на дно которой засыпается и уплотняется дренаж из щебенки. Затем устанавливается опалубка из досок, куда заливают бетон. Чтобы фундамент был крепче, бетон армируют, устанавливая в опалубке решетку из металлических прутьев. Залитый бетон выдерживают не менее месяца, затем снимают опалубку и проводят работы по гидроизоляции верхней части фундамента.

Плитный фундамент

Подобная конструкция представляет собой монолитную плиту толщиной от 30 сантиметров до 1 метра, которая расположена под будущим зданием. Фундамент имеет несколько положительных качеств, он не подвергается пучению грунтов, равномерно распределяет нагрузку от стен здания. Железобетонную конструкцию обычно располагают на гравийно-песчаной подсыпке толщиной 25-30 сантиметров.

Недостатком плитного основания считается повышенный расход материалов. При использовании такой конструкции нет возможности устроить подвальное помещение. Кроме этого строительство фундамента плитного типа не рекомендовано на участках с уклоном. Во время проектирования конструкции необходимо всё тщательно рассчитать, определить участки для ввода инженерных коммуникаций.
