Крепление кабеля в штробе

Штробление под проводку в стенах: особенности работ на разных поверхностях

Разные поверхности по-разному ведут себя при штроблении. Сложнее всего проделать канавку в бетоне – здесь без перфоратора или штробореза не обойтись! Если же нужно провести проводку в деревянной стене (относительно мягком и податливом материале), линии намечаются болгаркой, канавки же прокладываются молотком и стамеской.

Углубления в пористых бетонах проделываются специальным инструментом (штроборезом). Если стена кирпичная, можно обойтись без выдалбливания канавок, прикрепив проводку дюбелями.

Если же требуется поместить кабель в металлическом кожухе, горизонтальное штробление проводится долотом или болгаркой. Обладатели перфоратора с насадкой типа «бур» или «пика» могут использовать его. Кирпичные стены, если возможно, штробятся по шву, так как цементный раствор мягче и податливей самого кирпича.

Простые правила при штроблении:

• Вертикальные канавки не должны быть глубже одной трети от общей толщины стены.
• Горизонтальные канавки делаются глубиной менее одной шестой от толщины стенки.
• Штробы проводятся по прямой, параллельной линии пола, пересекаться они не должны. Это требование обусловлено здравым смыслом — если штроба слишком глубокая, прочность стены ухудшается. Если канавки пересекаются, страдает монолитность стены.
• Канавки проводятся или строго вертикально, или строго горизонтально, наклон допустим лишь на непрямых стенах.

Скобы и клипсы

Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.

Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.

Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.

Использование монтажных пистолетов

Техникой такого типа пользуются в основном профессионалы. Монтажным пистолетом можно закрепить до сотни метров кабеля в течение рабочей смены. Агрегат использует энергию сжатого инертного газа. Пистолет имеет специальную полость, в которую вкладывается обойма фиксаторов. Заряжают инструмент кассетой из десяти патронов, которые представляют собой пластиковые площадки с продетым металлическим гвоздём-дюбелем.

Ствол агрегата подвижен. Чтобы произвести выстрел, нужно дуло прижать к стене, иначе предохранитель не даст нажать на курок. Дюбели гвозди для бетона и стали бывает длиной 30 мм и 36 мм.

Монтажный пистолет в разрезе

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

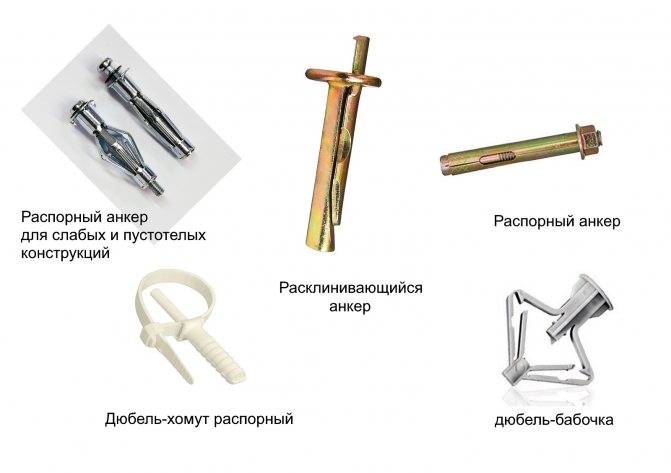

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

• Оптимальное расстояние между двумя элементами 40-50 см.
• В местах поворота крепеж располагать в 5-10 см от места сгиба.
• Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.

• Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Разметка

Вопросы штробления и прокладки электрокабеля решаются на начальном этапе ремонта помещения, еще до декоративного оформления стен. Будущие кабель-каналы размечаются на стенах с помощью уровня, карандаша и линейки. Разметка начинается от мест установки распределительных щитков, распредкоробок, выключателей, розеток. Далее намечается путь укладки проводов.

Правила размещения элементов электросети:

• проводка прокладывается строго горизонтально или вертикально;
• проводка прокладывается под потолком, к выключателям (розеткам) заводится от распредкоробок по вертикальным каналам по стене;
• диагональная укладка кабеля не допускается; прокладка в наклонных каналах возможна только на лестничных маршах и чердачных помещениях при условии укладки параллельно плоскости помещения;
• размер штробы зависит от количества и размеров закладываемых электропроводов;
• провода размещаются ниже потолка, балок перекрытия на расстоянии двадцать или тридцать сантиметров, от углов помещения на удалении не ближе десяти сантиметров, в местах нахождения всевозможных труб не ближе пятидесяти сантиметров.
• электророзетки оборудуются на высоте не ниже чем 30 сантиметров от уровня полав, а под выключатели – не ниже 90 сантиметров.

Особенности заделки штроб

Чтобы заделать штробы с проводкой в стене своими руками, не нужно иметь за пазухой диплом квалифицированного строителя. Выполнить эту работу может практически любой человек, который хочет сэкономить на ремонте своего дома. Чтобы качественно выполнить такую работу, необходимо следовать определенным правилам и советам профессионалов:

• Грунтование штроб. Этот процесс очень важен. После штробления и укладки кабеля в канавах остается много пыли и грязи. Это приводит к плохому сцеплению раствора со стеной. Для выполнения стоит использовать широкую кисть. Не стоит жалеть на грунтовке, так как от этого будет зависеть качество сцепления раствора со стеной. Если нет возможности проникнуть кистью вглубь канавы, то грунтовку можно попросту наляпать. Для этого нужно просто взмахнуть кисть и направить брызги непосредственно на канаву. При работе с грунтовкой стоит использовать перчатки. Это связано с тем, что она очень плохо вымывается с рук после высыхания.
• Правильное нанесение раствора. Данный процесс осуществляется по особенной технологии. Перед тем как наносить шпаклевку, штробы смачивают достаточным количеством воды. Это позволит снизить поглощение воды стеной. Благодаря незначительной потери воды шпаклевка сможет нормально высохнуть и при этом на его поверхности не образуются трещины или какие-то дефекты.
• Правильная уборка лишнего раствора. Часто неопытные строители производят уборку лишней шпаклевки путем поглаживания поверхности. Это приводит к образованию бугров. Правильно выполнять эту работу нужно обратной стороной гладилки. При этом инструмент нужно держать перпендикулярно стене. Благодаря этой технологии можно предотвратить протягивание шпаклевки за инструментом. Во время проведения работы стоит проследить за тем, чтобы не образовалось наплывов, которые могут усложнить дальнейшие отделочные работы.

Для заделки штроб многие используют алебастр, считая, что он может максимально надежно скрыть такое углубление в стене. Но, все же, профессионалы рекомендуют использовать обычный гипсовой раствор. Недостаток алебастра заключается в том, что он сравнительно быстро схватывается. Это приводит к возникновению косяков и дефектов.

Итак, заделка штроб осуществляется с помощью гипсовой штукатурки. Для начала она делается несколько гуще. Это позволит предотвратить проседание раствора в канаве. Наносить его нужно по определенной технологии. Сначала производятся вертикальные движения шпателем, а затем горизонтальные. Благодаря таким монотонным движениям можно максимально заполнить шов раствором. Если штроба имеет большую ширину, то раствор стоит наносить на края, а затем уже – по центру.

Если речь идет о заделки дырки в стене своими руками, то для снятия лишнего раствора стоит использовать алюминиевое правило. Здесь инструмент также устанавливается под прямым углом к стене. При этом движения осуществляются от центра дырки к ее краям.

Многие виды ремонтных работ в квартире или доме, такие как покраска, шпаклевание и наклеивание обоев, могут быть выполнены без специальных навыков и знаний. Но заменить электропроводку самостоятельно намного сложнее, особенно если необходимо произвести штробление потолка под проводку.

Поэтапное описание процесса штробления

Для начала нужно составить схему с детальным указанием всех элементов электромагистрали. Те, кто дружен с компьютером, могут использовать специальные программы, например, «Компас Электрик», ProfiCAD, QElectroTech или другие графические редакторы.

В специализированных программах можно рисовать различные планы и монтажные схемы для электропроводки, правда, разобраться непрофессионалу в них будет сложно, поэтому большинство используют простой чертеж на бумаге (+)

Пошаговый процесс штробления стен по проводку:

1. По возможности защищаем помещение от строительного мусора – дверной проем закрываем влажной тряпкой, мебель и технику выносим или герметично закрываем.
2. Если на стенах есть обои – их нужно удалить, чтобы кусочки бумаги не застревали в электроинструменте.
3. Затем переносим на стены схему проводки, используя составленный заранее чертеж, маркер и строительный уровень.
4. Проверяем индикатором или металлоискателем размеченную зону на наличие старой проводки – если таковая обнаружится, потребуется произвести демонтаж или сделать отступ не менее 10 см. В идеале, квартиру вообще следует обесточить и протянуть провод к соседям, потому что, если случайно наткнуться на пропущенный при осмотре кабель под напряжением, можно получить серьезную травму.
5. Теперь можно делать штробы, используя защитные средства и любой удобный вам инструмент, подходящий к материалу стен.
6. Когда выполнена вся трасса, бороздки нужно зачистить от остатков материала и пыли, затем обработать грунтовкой глубокого проникновения.
7. Когда пропитка просохнет, можно монтировать проводку.

Учтите, что штробы бывают разными, ведь бороздки предназначены не только под сами кабели, а и маскировку подрозетников, выключателей и распаечных коробок.

Обычно, сами коробки размещают сразу под потолком (в месте, где проходит основная электромагистраль), а розетки – с отступом в 30 см от уровня пола. И для них потребуется сделать углубление в форме круга.

Подготовьте «коронки» двух видов – на 80 и 65 мм, с помощью которых выпиливаются круглые отверстия для распределительной коробки и подрозетников

Конечно, выдолбить такие штробы для установки подрозетников можно и вручную, наметив линию окружность дрелью или зубилом, но гораздо удобней и быстрее это сделать с помощью перфоратора и «коронки» подходящего диаметра. Такой же насадкой можно сделать и углубление и для выключателей.

Особенности разводки электросети

Итак, теперь поговорим, как правильно сделать электропроводку под натяжным потолком своими руками. В пошаговой инструкции будет показан монтаж по бетонному перекрытию, которое встречается как в квартирах, так и в частных домах.

Этапы электромонтажных работ:

Начертите схему разводки проводки по потолку от распределительного щитка

Обратите внимание на то, что провод должен проходить строго параллельно и перпендикулярно по отношению к стыку стены и потолка. Распределительные коробки нужно размещать так, чтобы к ним можно было всегда открыть доступ для ремонта и обслуживания. Не следует халатно относиться к составлению схемы монтажа, т.к

без нее у Вас может получиться путаница и разводка электропроводки будет не только неудобная, но и небезопасная. Сравнение хорошего и плохого варианта электромонтажа Вы можете увидеть на фото ниже

Не следует халатно относиться к составлению схемы монтажа, т.к. без нее у Вас может получиться путаница и разводка электропроводки будет не только неудобная, но и небезопасная. Сравнение хорошего и плохого варианта электромонтажа Вы можете увидеть на фото ниже.

Перенесите чертеж на поверхность, используя строительный уровень (как правило, лазерный) или отвес.
С помощью перфоратора сделайте отверстия под дюбель хомуты либо клипсы (смотря, что Вы будете использовать для крепления электропроводки). Расстояние между креплениями должно быть таким, чтобы провод после монтажа не провисал. Как правило, принимают расстояние от 50 до 90 см.
Установите распределительные коробки и клипсы согласно схеме и закрепите электропроводку под натяжным потолком. Делают это в такой последовательности – сначала кабель затягивают в гофру, для этого в ней есть зонд (иначе его называют «протяжка» — это тонкая проволока). После этого гофрированная труба крепится в клипсах и соединяется с распределительными коробками. Выпуск провода с каждого конца гофры должен быть не менее 15 см для соединения жил, как показано на фото.

Соедините провода по схеме и проведите визуальный осмотр правильности монтажа. После чего можно прозвонить проводку и проверить отсутствие замыканий между фазой и нулём. Сделать это можно мультиметром, омметром или обычной прозвонкой.

Вот и вся технология электромонтажных работ. Как Вы видите, провести электропроводку под натяжным потолком своими руками несложно, главное – быть внимательным и учитывать предоставленные рекомендации. Советуем сразу же просмотреть видео пример, на котором показан готовый вид разводки провода по потолочному перекрытию.

Видеообзор завершенной разводки электросети

Как закрепить кабели на потолке

Крепление электрической проводки на потолке, или как еще говорят — на обратной плоскости, осложняется двумя факторами:

• усилие от веса кабеля направлено перпендикулярно к поверхности и стремится выдернуть крепление;
• производство работ осложняется необходимостью удерживать провода одновременно с их креплением.

Вторая сложность с успехом нейтрализуется наличием помощника. Что касается первой, с ней борются следующими способами:

1. Использование специальных типов креплений, надежно противостоящих выдергиванию. Это распорные анкеры, анкеры типа «бабочка» (для тонких подвесных потолков), саморасклинивающиеся дюбели.
2. Устройство кабельных эстакад. Это своеобразные «мосты», которые крепятся к конструкциям потолка на кронштейнах. Провода укладывают на эстакады, прихватывая пластиковыми хомутами или прикручивая проволокой.

Правила монтажа электрики

Соблюдение общепринятых строительных норм и требований – залог безопасности и долговечности электропроводки. Поэтому, прежде чем подготавливать штобы в стене под кабель, необходимо ознакомиться с правилами устройства электроустановок (ПУЭ). Расположение проводки определяют такие пункты:

• выше плинтусов на 15-20 см;
• ниже потолка и балок на 20-30 см;
• от углов на расстоянии 10 см;
• в районе труб отопления, газовых труб с отступом от 50 см.

Это относится и к телевизионным кабелям.

Приобретать провода лучше в бухтах. В этом случае шлейфы будут цельными, и укладывать срощенные и изолированные соединения под штукатурку не придется.

Прокладка электропроводов производится скрыто в стенах, полу или гофрированных трубах. При закладке в негорючую поверхность, в том числе штукатурку, допускается отсутствие гофры.

Согласно ПУЭ аллюминивые провода допускается использовать только с сечением 16 мм2 и более. Меньшего сечения — только медные. Это связано с тем, что алюминий имеет большее электросопротивление, чем медь. При большой нагрузке он нагревается и может расплавиться.

В зависимости от условий прокладки используют провода марки:

• ВВГнг: устойчивый к воспламенению, негорюч, для прокладки под штукатурку;
• ВВГнг-LS: в основном под гипсокартон, для защиты от механических воздействий укладывается в ПВХ-короба; его аналогом может служить серый кабель NYнг-LS со слоем резины, более дорой, прост в монтаже, для штроб не слишком удобен, так как имеет не плоское, а круглое сечение;
• ПВС: многожильный, цвет белый, допускается применение только в качестве удлинителя или при подключении электроприборов непосредственно к розетке.

В старых электропроводках применяется 2-, а в новых 3-жильный кабель. Люстры с двухклавишным включением требуют наличия 4 жил.

Расходка для пистолетов Hilti GX120 и Hilti BX3

Вот какую расходку для крепления кабеля, кабельных каналов и проводов к стенам вы сможете использовать при наличии монтажного пистолета Hilti:

Крепежный фиксирующий элемент для жесткого кабеля, гофры, водопроводных труб X-FB

• одевается непосредственно в направляющую, благодаря чему обеспечивается удобный монтаж. Свободной рукой не нужно придерживать площадку.
• диаметр закрепляемого материала от 8мм до 40мм

Держатель электрокабеля X-ECT MX

Требует наличия кабельной стяжки. Есть также модели со стяжкой в комплекте X-ECT 40 MX.

• выполнен из негорючего материала
• подходят все кабельные стяжки шириной включительно до 9мм
• одевается непосредственно на “носик” пистолета

Держатель для кабелей, без хомутов и стяжки X-EKB MX

• очень удобен для применения на потолке
• не требует наличия дополнительных стяжек
• можно крепить одновременно несколько кабелей под один держатель

Крепеж под кабельный канал X-ET MX

Непосредственно пристрелка гвоздями кабельных каналов может привести к печальным последствиям в виде излома корпуса канала.
Поэтому применение таких элементов в данном креплении обязательно. Кроме того, с их помощью можно пристреливать пластиковые распредкоробки без риска повреждения площадки.

Зажим для кабелей или легких труб X-EKS 16-40 MX

Если необходимо не просто установить кабель в зажим, но еще его и зафиксировать, используйте X-EKSC MX. Рассчитан на те же диаметры, что и простой X-EKS MX до 40мм.

Двойной фиксатор X-DFB MX

• применяется при параллельной прокладке кабелей или труб
• подходит для гофры и труб d=16-28мм
• при монтаже не раскалывает бетон под основанием фиксатора

Подвесной элемент под электрику X-EHS MX, X-HS CC MX

• подвес производится на резьбовую шпильку
• широко применим для крепежа по потолку кабельных лотков, проволочных конструкций
• не предназначен для длительной работы на улице, только в помещении
• для организации одного подвеса требуется не менее 5 элементов подобного крепежа
• один элемент выдерживает нагрузку до 10кг

Текстильная крепежная лента X-TT

• изготовлена из прочного материала полиэстера
• ширина ленты 19мм, толщина 1,2мм
• в основном распространен при крепеже по полу
• забивается непосредственно гвоздями в закрепляемую поверхность
• подходит для крепления любого материала – кабель, гофра, трубы как пластиковые, так и металлические. Самое простое, дешевое и универсальное крепление.

Держатель пучка кабелей X-ECH

• позволяет организовать аккуратное групповое крепление пучка кабелей на одном элементе
• простая разборная конструкция с защелкой
• применима как на потолке, так и на стенах
• максимальное количество кабелей в держателе до 30шт

Разъемный хомут под трубы X-EMTSC MX (СКРИН С ХИЛТИ USA)

• оцинкованный с антикоррозийной защитой
• рекомендованная нагрузка для одиночного зажима до 5кг
• рассчитан на диаметры закрепляемого материала от 13 до 25мм

Одиночный гвоздь шпилька X-M6-7 B3 P7

Новинка от компании Хилти. Усовершенствование технологии DX Kwik применяемой на пороховых пистолетах. Для них при вбивании шпильки в материал, предварительно требовалось засверливаться ограничительным сверлом. Тратилось лишнее время и дополнительные аксессуары.

Данная же шпилька при наличии аккумуляторного пистолета Hilti BX3 загоняется в бетон или металл простым одиночным выстрелом. А уже дальнейшее решение, что закрепить на этой резьбе, зависит от ваших фантазий и потребностей.

• длина хвостовика шпильки от 7мм до 14мм для металлических поверхностей и от 7мм до 24мм для бетона
• оцинкованная поверхность защищающая от коррозии
• скорость монтажа в 10 раз быстрее по сравнении с предварительным засверливанием
• диаметр резьбы 6мм
• рекомендуемая нагрузка для одиночной шпильки – 5кг для бетона и 20кг при креплении в стали
• для того чтобы шпилька не провернулась, затягивать гайку на ней можно с усилием не более 3Нм.

И в конце приведем обобщенную таблицу для облегчения выбора крепежа при использовании монтажного пистолета Hilti BX3:

Прокладывание штробы под проводку

Маскировка кабелей в толще стен обеспечит им надёжную защиту

Глубина прокладываемой штробы зависит от сечения и количества проводов, которые будут впоследствии фиксироваться в борозде. Считается, что максимально допустимая глубина прорези не может превышать 2,5 см. Кроме того, при штроблении несущих стен длина одной борозды должна быть не больше 3 м.

Рассмотрим подробно, как осуществлять процесс штробления стен, используя в работе те или иные инструменты:

1. Проделывание борозд при помощи молотка и зубила. Вначале на стене рисуют линии, которые обозначают границы будущего углубления. Затем с помощью зубила вдоль этих линий проделывают бороздки размером с 2 ширины острия инструмента. Потом зубило устанавливают поперёк ложбины и вбивают его вглубь молотком, после чего снимают верхний слой стены. Таким образом проделывают работу вдоль всей разметки, а затем углубляют штробу на 2,5 см. Отметим, что такой способ не подходит для штробления бетонных стен, так как они слишком твёрдые.
2. Штробление стен с использованием болгарки. Чтоб проделать борозду с помощью болгарки, инструмент вначале нужно оснастить алмазным диском, ведь только он без проблем справится с бетонной или кирпичной конструкцией. После нанесения разметки на рабочую поверхность, вдоль отмеченных линий с помощью болгарки делаются параллельные надрезы. Эти надрезы станут границами будущей штробы, внутреннее же пространство придётся выбивать зубилом либо перфоратором на желаемую глубину. Болгарка позволяет сделать борозду ровной и аккуратной, но в процессе работы в воздух выделяется много пыли. Если штробление осуществляют как минимум 2 человека, один из них может сразу же убирать пыль промышленным пылесосом.
3. Штробление с помощью перфоратора. Как и в предыдущих случаях, сначала на стену маркером наносят границы будущего углубления. Чтоб проделать штробу перфоратором, понадобятся две насадки: бур и лопатка. При помощи бура вдоль всей разметки проделывают отверстия глубиной по 2,5 см. Расстояние между ними должно составлять примерно 10-15 мм. Затем, используя лопатку, вдоль этих отверстий выбивают борозду. В процессе работы держать инструмент поперёк разметки не рекомендуется, поскольку это приведёт к лишним сколам в стене. Перфоратор позволяет работать быстро и оставляет после себя мало пыли, но канавка получается неровной по краям.
4. Работа со штроборезом. Штроборез по принципу действия мало чем отличается от болгарки. В такое приспособление встраиваются две алмазных пилы, которые делают ровные и параллельные прорези в стене. Расстояние между дисками можно регулировать в соответствии с намеченными размерами штробы. Ещё одним элементом штробореза является кожух, с помощью которого определяется глубина канавки. К кожуху можно сразу присоединять трубу пылесоса, что позволит минимизировать количество пыли, выделяемой в окружающую среду.

Штробление кирпичной стены

Штроборез быстро и качественно проделает углубления в кирпичной стене

Осуществить штробление кирпичной стены с применением только молотка и зубила довольно тяжело, поэтому для работы следует выбрать более мощные приспособления, к примеру, перфоратор или болгарку. Молоток и зубило также пригодятся в работе, с их помощью можно откорректировать некоторые мелкие детали.

Особенности работы с бетонной стеной

Бетонную стену удобнее всего штробить перфоратором

Бетон – прочный и твёрдый материал, так что проделать в нём штробу с помощью зубила вряд ли получится. При работе с такими стенами можно пользоваться болгаркой или штроборезом, но оптимальным инструментом считается перфоратор. По своей мощности он превосходит вышеописанные приборы и предназначен как раз для работы с твёрдыми материалами.

Чтоб в процессе штробления выделялось как можно меньше пыли, стену иногда предварительно увлажняют. Но следует заметить, что работать с влажной поверхностью при помощи перфоратора немного сложнее, чем с сухой.

Штроборез и болгарка также могут использоваться для прокладывания борозд в бетонных стенах, но такими приспособлениями можно будет только прорезать границы штроб, а само углубление всё равно придётся выбивать перфоратором.

Особенности штробления

Нарезка штробы имеет свои нюансы и нестандартные ситуации, при возникновении которых существуют, отличающиеся от общих, стандарты и правила.

Штробление стен под кондиционер

Чтобы установить бытовой кондиционер, который имеет два стандартных блока, понадобится штроба с особыми размерами. Ширина такой бороздки не менее 60мм, глубина — 50 мм.

Это нужно для того, чтобы вся проводка и другие элементы, необходимые для подключения кондиционера, свободно поместились в штробу и при этом не повредились.

Штробление деревянных стен

Правила техники пожарной безопасности запрещают штробить стены в деревянных зданиях, это касается и бань. При коротком замыкании возникает риск воспламенения стен от проложенной в них электропроводки. В этом случае используются специальные кабель-каналы.

Штроба в кафельном полу

Иногда приходится прокладывать проводку по уже приклеенной кафельной плитке. Такая работа выполняется только болгаркой или штроборезом с установленными на них алмазными дисками. Перфоратор или дрель не подойдут для этой цели, так как их применение может привести к появлению в кафеле сколов и трещин.

Монолитные стены

Штробление в монолитной основе может быть опасным для всей конструкции строения. Это связанно с тем, что все стены такого здания несущие и создают единую конструкцию. Их каркас из арматуры соединен друг с другом. Любое его нарушение может привести к катастрофическим последствиям.

Такие работы выполняются только в случае крайней необходимости, с получением соответствующих разрешений и с привлечением специализированных организаций.

Организация должна иметь лицензию на проведение штробления в монолитных стенах, профессиональный и исправный инструмент, квалифицированных работников.

Watch this video on YouTube

Watch this video on YouTube

Штробление потолка в панельном доме

Можно ли вообще штробить потолок и пол в панельном доме? Чтобы ответить на этот вопрос, нужно обратиться к ГОСТу и пункту запрещающем нарушение целостности конструкции строения, из-за которых может произойти обрушение.

Проведение таких работ в панельном доме подходит под этот пункт и несет в себе риск обрушения. Отсюда вывод: штробление потолка и пола в панельном сооружении запрещено.

Но специалисты все же допускают, что одиночная борозда имеющая глубину не более 10 мм., для подключения точки освещения, возможна, если других способов разместить проводку нет.

Как избавиться от пыли?

Защитить от большого количества пыли сможет инструмент идущий в комплекте с пылесборником. Тратиться на такое оборудование для проведения одного сеанса штробления нет смысла. Избежать сильного запыления помогут некоторые советы от профессионалов:

• Во время изготовления штробы использовать воду для смачивания места резки. Вода может подаваться по шлангу или при помощи напарника, который будет лить ее из любой тары.
• Использовать бытовой пылесос для сбора мелких частиц.
• В месте проведения работ закрыть поверхность пленкой.
• На дверь повесить мокрую ткань, а перед ней положить влажный коврик. Это поможет минимизировать попадание пыли и грязи в соседние комнаты.

Принимая во внимание советы и рекомендации специалистов, следуя нормам и не нарушая правила, штробление поверхности можно произвести самостоятельно. Исключая те случаи, где без помощи профессионалов всё-таки не обойтись

Общие сведения

Чтобы конечный результат отличался эстетичностью, а также давал возможность безопасно использовать электрическую энергию, и все это было по минимальной стоимости, следует учитывать 4 простейших правила:

1. Продумать от и до ход выполнения работ и все изобразить в виде чертежа.
2. Закупить требуемое количество инструмента и комплектующих, которые должны быть подобраны под определенные условия прокладывания магистралей в помещении.
3. Нанести линии на строительные конструкции в местах трасс.
4. Выполнить работы по монтажу.

Итак, давайте по шагам разберемся, как проложить проводку в кабель канал.
