Пошаговая инструкция разметки фундамента: как сделать разбивку участка?

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

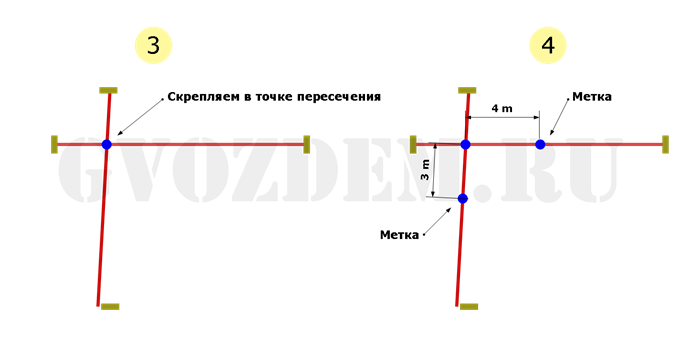

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

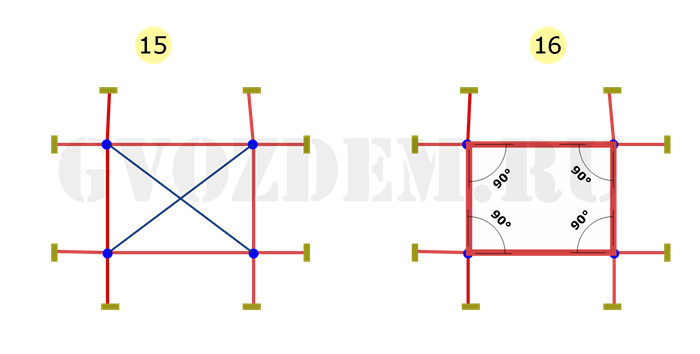

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Популярные устройства 32”

Представьте, что вы видите перед собой экран в 32 дюйма; сколько сантиметров вы бы ему дали на глаз? Мысленно удвойте данное в дюймах значение, а потом прибавьте к нему еще половину от изначального. Теперь вы можете ясно увидеть, что 32 дюйма в сантиметрах это 81,28 см. Для упрощения можно округлять числа и говорить, что 32″ соответствуют значению в 80 см.

Samsung UE32M5503AU

Достойная внимания модель, предлагающая возможность визуально довести изображение небольшого качества до стандарта Full HD TV.

Телевизор не отличается яркостью картинки, однако особая технология Ultra Clean View сглаживает шумы. Это добавляет удовольствия от просмотра. Прибор относится к ряду моделей с поддержкой Smart TV и располагает встроенным Wi-Fi.

LG 32LJ594U

Умный телевизор с вайфаем и достойным разрешением 1366×768.

Производитель предоставляет улучшенный интерфейс и специальную для доступа к библиотеке медиаконтента ivi. Небольшой размер телевизора не умаляет его качественных характеристик.

Рассмотрим устройство каждого из типов фундамента отдельно

Ленточный фундамент

Разметка фундамента под дом 3х3 м

Ленточный фундамент представляет собой траншеи, заполненные железобетоном, бутобетоном, кирпичом или фундаментными железобетонными блоками. Траншеи копаются непосредственно под стенами.

Материал, используемый для фундамента, зависит от типа грунта:

• Кирпичный фундамент. Используется крайне редко, в основном для наружной части фундамента. Данный тип может быть использован на глиняном грунте. Ни в коем случае нельзя его применять при повышенном уровне грунтовых вод.
• Бутобетон. Применяется на скалистых либо песчаных грунтах.
• Бетонные плиты и литой железобетон используется на глиняных грунтах.

Плюсы данного фундамента заключаются в следующем:

• Подходит для строительства на любом грунте.
• Возможность размещения под постройкой подвала.
• Более дешевый и простой чем плитный.

Ленточный фундамент может быть:

• Мелкозаглубленый. Используется на устойчивых, стабильных грунтах и для строительства легких построек. Глубина траншеи для такого грунта не превышает 70 см, то есть, не проходит глубже уровня промерзания грунта.
• Заглубленный фундамент. Используется только для тяжелых построек. Глубина траншеи для такого грунта проходит дальше уровня промерзания земли. Такой тип фундамента хорош тем, что является устойчивым к сдвигам грунта. Однако только при условии что здание, стоящее на нем будет достаточно тяжелым.
• Монолит. Внутреннее пространство граней заливается бетоном.
• Сборная лента. Данный тип фундамента не заливается раствором, а собирается из отдельных железобетонных фундаментных плит.

Разметка внешнего контура фундамента

Свайный фундамент

Если грунт, на котором строится дом слишком слабый чтобы удержать постройку, либо слишком неровный, разумным решением будет свайный фундамент.

Благодаря тому, что сваи проникают довольно глубоко, появляется возможность миновать слабые слои и поставить опору на более сильные. Сверху на сваи устанавливаются балки и стены, таким образом, получается устойчивый фундамент.

Сваи бывают следующих типов:

• Забивные. Массивные, длинные, армированные бетонные сваи с заостренным концом. Углубляется в грунт путем забивания с помощью специальной техники. Обычно не используется в частном строительстве небольших домов, так как использование техники, является довольно затратным удовольствием.
• Буронабивные. Вместо того чтобы вбивать готовые сваи, в грунте пробуриваются скважины, которые заполняются бетоном, высота верхушек которых регулируется в зависимости от плана постройки. Могут быть армированные или же неармированные.
• Винтовые. Металлические, заостренные сваи с винтами на конце. Это дает возможность более простым способом углубить их на необходимую глубину. Такой тип фундамента чаще используется в негабаритных частных постройках.

Плитный фундамент

Универсальный, надежный и самый дорогой тип фундамента. Монолитная железобетонная плита отливается на «подушке» под размер дома или немного больше. При движении грунта, подушка может плавать, что придает строению устойчивости.

Плитный фундамент может быть следующих типов:

• Мелкозаглубленный плитный фундамент. Устанавливается на поверхности грунта. Минусом такого фундамента является то что исключается возможность строительства подвала.
• Заглубленный плитный фундамент. При его строительстве вырывается яма с ровными стенами под размер дома, по дну выливается плита. При использовании данного фундамента возможно строительство подвала.

Схема разметки фундамента с учетом установленных норм расстояния до соседнего участка

Столбчатый фундамент

Является самым простым и дешевым, однако, и самым ненадежным фундаментом. Суть его заключается в том, что по периметру обозначения контуров стен устанавливаются невысокие столбы из кирпича, камней или бута. Устанавливаются они в наиболее ответственных местах, расстояние между ними от 1,2 до 2,5 метров.

Сверху устанавливается связующая балка, которая и формирует основу для будущего строения. Так же существует углубляющийся тип столбчатого фундамента. В местах основных опорных мест бурятся скважины, которые заливаются бетоном и армируются.

Снизу, для большей устойчивости, такие столбы расширены. Столбчатый фундамент устанавливается только на устойчивых фундаментах, и подходит лишь для малоэтажных, легких построек. Кроме того исключается строительство подвала.

Разметка фундамента сложной формы

Хорошо, когда размечается обычный прямоугольный фундамент под дом, сделать это своими руками не представляет никаких трудностей. А как быть, если дом сложной формы.

Тут, конечно, разметка будет немного сложнее, но все же не на столько, чтобы за это отдавать часть своего драгоценного бюджета.

1. Необходимо дом заключить в прямоугольник, как показано на схеме синим пунктиром (исключив выступающие эркеры).
2. Размечаем данный прямоугольник на участке, как в предыдущем разделе, проверяем и поправляем диагонали.
3. Затем размечаем все оставшиеся углы таким же способом, как и для прямоугольного дома, только натягивать шнуры будем не от границ участка, а уже от границ самого дома (синего прямоугольника).
4. Проверять диагонали каждого отдельного получившегося прямоугольника, в принципе, не надо, потому что если синий прямоугольник получится идеально ровным, то натягивая параллельно его сторонам шнуры, мы получим точную разметку фундамента будущего дома.

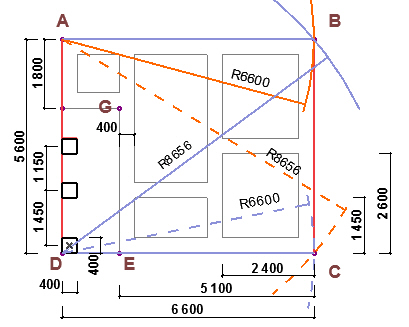

Разметка эркера

Сама по себе разметка эркера, хоть и сложнее чем прямоугольная разметка, но тоже не представляет собой особой сложности и опасности, как может показаться на первый взгляд.

Я не буду так подробно описывать разметку эркера, как это было в предыдущем разделе с фундаментом прямоугольной формы, потому что принципы те же самые. Опишу только нюансы, которые необходимо учесть, если вы делаете это своими руками.

разметки фундамента под дом

1. Итак, дом уже размечен, шнуры не убираем.
2. На шнурах 5-7 и 1-3 размечаем выпуклость эркера и натягиваем шнур.
3. Затем на нижней границе участка отмеряем длину эркера и выставляем колышек №9.
4. Переносим эту длину на сторону дома CD (точка H) и натягиваем шнур между полученной точкой и колышком №9 (уже должны получиться очертания в виде прямоугольника).
5. Далее просто от точки C и от точки H, согласно проекту, отмечаем одинаковые расстояния и переносим их на шнур, натянутый в пункте 2 (точки E и F).

Как измерить диагональ телевизора

Самый простой способ – посмотреть интересующую информацию на коробке от устройства или в инструкции к нему. Если ни того ни другого найти не удается, то можно зайти в интернет и узнать размер диагонали, указав в строке поиска марку и серийный номер вашего телевизора.

Однако, бывают ситуации, когда ни один из перечисленных вариантов не подходит. Например, если инструкция давно утеряна, а к задней панели, на которой, как правило, указывается вся информация о модели, нет доступа, из-за того, что устройство закреплено на стене. В этом случае остается только измерить диагональ самостоятельно. Сделать это можно следующими способами:

Возьмите рулетку и измерьте расстояние от нижнего угла одной из сторон, до верхнего угла противоположной

Обратите внимание, что линия замера должна проходить не по одной оси, а наискосок. Например, от нижнего левого угла к правому верхнему или наоборот

Рамка телевизора, окружающая экран, в расчет не берется.

Если диагональ экрана настолько огромная, что длины рулетки недостаточно для ее измерения, придется воспользоваться несколько иным способом. Возьмите рулетку или нитку и измерьте длину и высоту дисплея. Далее, чтобы рассчитать диагональ, придется воспользоваться теоремой Пифагора. Для этого возведите каждое полученное значение в квадрат, затем сложите их и извлеките квадратный корень из полученной суммы (a²+b²=c²). Для удобства, при проведении расчетов, воспользуйтесь калькулятором.

Перевод дюймов в сантиметры

Так как диагональ экрана измеряется исключительно в дюймах, то результат, выраженный в сантиметрах, будет не так полезен, как хотелось бы. Конечно, можно изначально воспользоваться линейкой с такой шкалой, которая сразу покажет необходимые единицы. Но, такого инструмента может и не оказаться под рукой. В таком случае понадобится самостоятельно перевести сантиметры в дюймы. Сделать это очень легко – достаточно знать, что 1 дюйм равен 2,54 см. А значит, чтобы узнать диагональ экрана, число, полученное в результате его измерений, нужно разделить на 2,54 и округлить получившийся результат в меньшую сторону. Например, диагональ экрана равна 82 см. Если разделить это число на 2,54 то получится 32,28. Соответственно, диагональ телевизора – 32 дюйма.

Если вы не хотите рассчитывать все вручную, можно просто воспользоваться готовой таблицей.

Как определить расстояние до телевизора в зависимости от диагонали

Еще сравнительно недавно, когда в квартирах стояли кинескопные телеприемники, то применялась определенная формула, по которой рассчитывалась идеальное расстояние для комфортного просмотра, значимое в 4-5 диагоналям экрана. На сегодняшний день телевизоры с плоским экраном намного безопаснее и практически не несут вреда для зрения

По факту, на данный момент пользователи обращают внимание на расстояние до телевизора только для детализации изображения и комфортного просмотра

На комфортный просмотр влияют три фактора:

1. диагональ телевизора
2. разрешение экрана
3. расстояние до телевизора

Эти 3 фактора сильно связаны между собой, поэтому не стоит подбирать новый телевизор исключительно по параметру диагонали. Следует учесть также и его разрешение, и расстояние, с которого планируется смотреть.

Максимально комфортные условия для просмотра телевизора определяет пиксельная система. Если сказать коротко: минимальное расстояние, на котором не будет видно пиксели как раз и является оптимальным расстоянием до телевизора.

Производители телевизоров наоборот, поощряют максимально близко просматривать любимый фильм. К слову, толк от этого есть и весьма заметный: при просмотре с близкого расстояния пользователь буквально погружается в происходящее на экране. Однако, данная инновация применима исключительно по отношению к просмотрам фильмов, при просмотре новостных передач с частой сменой картинки рекомендуется отсаживаться от экрана подальше.

Поэтому, оптимальное расстояние для комфортного просмотра колеблется в зависимости от транслируемого контента. То есть, просматривая фильмы рекомендуется расположиться поближе к экрану во избежания появления пикселей. В то же время, при просмотре новостей рекомендуется сидеть на оптимальном расстоянии для охвата полного экрана, и чтобы не пришлось поворачивать голову для полной детализации. Кроме того, качество изображения при трансляции фильма и новостной ленты значительно разнятся. К примеру, практически каждый фильм показывается на экранах в качестве Full HD (1920×1080), в то время как новостные передачи обычно транслируются в лучшем случае в 720р. Если детализировать в расстоянии до телевизора, то идеальным расстоянием до телевизора считается 1,5-3 диагонали экрана.

Высота от пола в гостиной

На какую высоту вешать телевизор в зале зависит от всех перечисленных выше параметров:

• размер гостиной;
• диагональ;
• качество изображения;
• высота дивана.

Кроме того, следует не забывать — в центральной комнате дома обычно собирается вся семья, просмотр должен быть удобен с разных мест, углов. Время просмотра телевизора — также важный фактор — чем дольше предполагается непрерывное использование, тем четче следует вычислить на каком уровне вешать телевизор. То есть чтобы смотреть полнометражные фильмы каждый вечер с комфортом, без нагрузки на глаза, положение должно быть высчитано до сантиметра.

Перед тем, как крепить телевизор, определитесь с его удаленностью, расстоянием от пола: средняя высота 80-120 см, удаленность — 2-3 диагонали ТВ. В зависимости от различных параметров ТВ, комнаты, людей допустимы некоторые отклонения.

Совет! Если вы планируете монтаж телевизора в мебельную нишу, сначала определитесь с уровнем размещения. Только после этого заказывайте или покупайте подходящую модель.

Место для установки не обязательно определять математически, попробуйте пойти опытным путем. Достаточно прислушаться к своим ощущениям: сядьте на диван или кресло, откуда планируете смотреть передачи. Примите максимально удобную позу, прикройте глаза. Откройте, посмотрите на стену — кронштейн вешают на то место, куда вы посмотрели первым делом. Подобное нехитрое упражнение может сделать каждый взрослый и маленький член семьи, а после высоту монтажа определяют как среднее арифметическое по количеству индивидуальных показателей.

Телевизор в зале выполняет роль не только кинотеатра. Частый случай — применение в качестве дисплея для различных приставок — PlayStation, Xbox, Nintendo. Если вы или ваши домочадцы любят играть, учтите этот факт, прежде чем закрепить кронштейн. Особенно актуально проверить угол обзора, высоту, если расположение игроков, удаленность глаз до экрана отличается от обычной позы при просмотре.

Какую диагональ выбрать для 4K телевизора

4К телевизоры набирают популярность в связи с высокой плотностью пикселей на экране. Благодаря этой технологии качество изображения приближается к естественному значению. Оно и понятно, ведь на таком экране помещается более 8,3 миллиона пикселей, что для сравнения с HD качество колоссально много. Разумеется, четкость изображения заметно выше. С течением времени, контент в качестве 4К превзойдет в количестве в сравнении с HD. Однако, для просмотра высококлассного видео в качестве 4К потребуется телевизор в соответствующей диагональю экрана. В данном случае правило «чем больше диагональ, тем лучше качество изображения» применяется как нельзя кстати.

Проблема в том, что телевизоры 4К на данном этапе считаются дорогой покупкой и далеко не каждый может его себе позволить. Казалась бы, малоизвестные производители телевизоров, или как их еще называют: ноунеймы, готовы пойти на компромисс и предлагают 4К телевизоры с диагональю 32-40 дюйма по вполне доступной цене. Однако подобная покупка, с оглядкой на собственный бюджет не принесет желаемых эмоций от просмотра, так как комфортный просмотр может предоставить 4K телевизор с диагональю более 50 дюймов. В идеале, выбирайте 4K телевизор с диагональю не менее 65 дюймов. В противном случае разница в сравнении с Full Hd не принесет заметного эффекта, а переплата заставит задуматься о целесообразности покупки.

К слову о качестве картинки на телевизорах средней диагонали. В сети многие пользователи с небольшой, по меркам 4К, диагональю телевизоров неоднократно отмечали, что особо неприятное качество изображение на расстоянии не менее 5 метров. Однако, ставить крест на подобную покупку не стоит: все-таки то, что уместно на кухне, будет не совсем уместно в гостиной или спальне. Подбирать телевизор необходимо по формуле диагонали телевизора в идеальном сочетании с расстоянием до экрана.

Разметка внешнего контура и формирование угла фундамента

Например, будет строиться дом 6 х 8. После разметки стороны, которая будет служить его длиной, размечают вторую сторону. Для этого забивают еще колышек, привязывают к нему шнур и натягивают перпендикулярно первому. Точку пересечения шнуров скрепляют. Это и будет угол фундамента. На втором шнуре нужно сделать отметку, которая должна равняться ширине 6 м.

Для формирования угла применяется теорема Пифагора. Чтобы не заниматься глубокими геометрическими расчетами, берут два отрезка 3 м и 4 м. На первом шнуре, который обозначает длину фундамента, от угла отмеряют 4 м и ставят отметку.

На втором шнуре наносят отметку на расстоянии 3 м. Далее рулеткой соединяют одну отметку с другой так, чтобы на рулетке было отделено 5 м. Если расстояние между отметками будет равно 5 м, все нормально. Если нет, то конец второго шнура с отметкой 3 м перемещают, пока рулетка не установится на нужное расстояние.

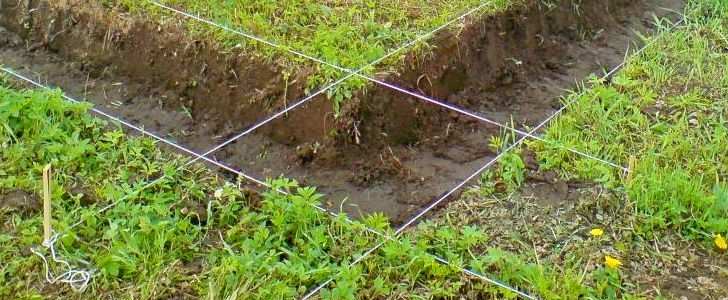

Как разметить ленточный фундамент

Название «ленточный», фундамент получил из-за его формы. Он в виде сплошной ленты прокладывается через весь периметр здания. Его применяют для легких построек, например, каркасных домов или брусовых одноэтажных зданий.
По первому колышку определяется направление несущей стены. Отмеряется нужное расстояние и устанавливается второй колышек. Для получения второй оси протягивается второй шнур под прямым углом, относительно первой оси.
Углы фундамента размечаются специальными устройствами:

• угломером;
• нивелиром;
• теодолитом.

В случае их отсутствия используют способ, так называемого «золотого треугольника». Одна сторона берется 3,4 м, другая 5 метрам.
Угловой колышек будет вершиной треугольника. От него необходимо рассчитать, по проложенной оси, ровно 3 метра.
Гипотенуза треугольника будет достигать 5 метров. Столбик, на котором закреплена основная ось, двигается в любом направлении, пока расстояние, разделяющее оси, не достигнет требуемой величины.Затем в эту точку на участке вбивается кол. Получаются две найденные точки. По ним отмеряется нужная длина до места нахождения третьего колышка.
Точно так же выставляются и другие углы. После окончания разметки внешних осей, определяется местонахождение диагоналей фундамента под дом.
Выполняется замер получившейся длины диагонали, соединяющей углы, расположенный в противоположных сторонах. Полученная величина должна иметь одинаковые показатели.
Отталкиваясь от полученных углов, в каждую сторону, строго по осям, необходимо отмерять ширину основания. Колышки забиваются в каждую полученную точку. После каждых двух отметок монтируют доски-обноски.
Чтобы сохранить точность размеров, к обноскам фиксируют осевые нити. Они обязательно должны находиться на высоте равной верхней отметке поверхности фундамента.
Сделать разметку фундамента своими руками, независимо от его вида, может сделать любой человек. Нужно только подойти к этой работе со всей ответственностью и соблюдать все правила. Аккуратность в такой работе всегда приведет к положительному результату.

• Инструменты, необходимые для работы
• Подготовительные мероприятия
• Разметка внешнего контура
• Разметка внутреннего контура и несущих стен

Перед началом выполнения строительных работ обязательно разберитесь, как правильно разметить фундамент. Предварительно составьте план будущего основания на бумаге либо в электронном виде.

От правильности выполнения предварительной разметки напрямую зависят качество, долговечность и надежность готового основания, поэтому подойдите к выполнению этой работы со всей ответственностью. Углы фундамента должны быть абсолютно прямыми, а размеры стен нужно соблюсти практически до сантиметра.

Разметка по обеспечению высотной нивелировки фундамента

Такая разметка делается лазерным нивелиром и наносится на колья обноски маркером по дереву.

Для этого рассчитывается высота уровня фундамента, точнее его верхней плоскости. Для сборно-монолитного фундамента это будет верхняя плоскость монолитного пояса.

Устанавливается лазерный нивелир и на нужной высоте «отбивается» горизонтальная плоскость. Она пересечет все столбики всех обносок. В месте контакта нужно нанести маркером на столбиках метки.

После готовности площадки для размещения фундамента восстанавливается сеть разметочных шнуров, и все значимые точки этой сети переносятся с помощью отвеса вниз на дно канавы или котлована для разметки зоны укладки (установки) подушки и опалубки для стен.

Диагональ фундамента

Еще один способ сделать – воспользоваться теоремой Пифагора. Зная длину и ширину будущей постройки и определив место, в котором будет расположен первый угол фундамента, можно вбить в этом месте колышек. Натянув в нужном направлении шнур, отмечают линию основания под одну из стен. Перпендикулярно к полученной линии натягивают шнур, длина которого равна длине второй стороны фундамента. Проверить наличие прямого угла можно, воспользовавшись формулой, по которой, зная длины катетов, вычисляют длину гипотенузы.

Так высчитывают первую диагональ. Если опорная конструкция имеет форму прямоугольника, все действия необходимо повторить, приняв за вершину второго угла конец шнура, с помощью которого отмечают длину или ширину основания. Получив две диагонали можно убедиться в том, что все измерения и работы проведены правильно. Насколько точно сделаны расчеты и выполнены измерения, можно проверить с помощью лазерного нивелира. Этот прибор позволит создать нужную конструкцию, без погрешностей.

Не стоит успокаиваться, убедившись в том, что длина всех диагоналей одинакова, ведь они равны и в трапеции. Это значит, что проверка прямых углов просто необходима.

Посмотрите видео, как проверить правильность выставления диагоналей.

Как вымерить диагональ фундамента

• 1. Зачем нужна разметка
• 2. Необходимые инструменты
• 3. Начало работ

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок.

Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками.

Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Зачем нужна разметка

Способ закрепления шнуровки

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

• нарушение геометрических размеров здания;
• неточности угловых размеров;
• неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
• при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

Разметка контура фундамента под дом позволяет расположить опорные конструкции в строгом соответствии с принятым решением.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Необходимые инструменты

Чтобы разметка под фундамент была точной и быстрой в выполнении необходимо запастись следующими приборами и материалами:

Инструменты для разметки фундамента

• рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);
• деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);
• строительный угольник (имеет углы с величинами 30,60 и 90 градусов);
• прочный шнур;
• деревянные рейки;
• зажимы, прищепки или гвозди для закрепления шнура к колышкам;
• строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость).

Если есть возможность, можно также использовать нивелир, но его покупка для строительства одного здания нецелесообразна.

Также при себе нужно иметь ножницы для нарезки шнура, молоток для забивки гвоздей, калькулятор для проведения необходимых расчетов.

Разметка участка под фундамент

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента Построение прямоугольного фундамента (т.

Пифагора) Построение прямоугольного фундамента (метод паутина) Разметка под столбчатый фундамент Разметка под ленточный фундамент

Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.   www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.

  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы.

Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Итак, простое пошаговое руководство, которое поможет даже новичкам

Схема фундамента из ж/б блоков.

Шаг 1. Найти начальную точку разметки или базис.

И каким бы сложным на первый взгляд это не казалось, это тоже можно сделать своими руками. Как правило, в качестве самого простого ориентира используют границу своего участка. Фиксируем точку на фасаде будущего дома на том углу, который ближе к краю участка. В эту точку вбиваем колышек.

Шаг 2. Вывести все четыре стороны будущего дома.

Согласно плану, отмеряем длину стены к правому углу на фасадной стороне дома и снова устанавливаем колышек. Дальше следует найти противоположную третью точку основы в левом углу задней стены дома и отметить колышком. Таким же способом отмечаем четвертую точку — правый угол задней стены. Между колышками натяните шнур. Он должен проходить на одной высоте. Делать какие либо измерения на грунте нет смысла, поскольку они могут быть искажены из-за неровностей рельефа.

Работа абсолютно несложная, однако монотонная и требует присутствия помощника.

Если проект вашего дома имеет выступающие части типа веранды, первоначальную разметку стоить сделать лишь на основную часть строения. Все остальное добавите потом. Исключением является фундамент сплошной плитой, его нужно заливаться сразу и целиком.

Схема разметки территории под фундамент

Шаг 3. Проверить, правильно ли была размечена каждая диагональ фундамента.

С помощью рулетки нужно измерить расстояние между противоположными углами фундамента. Это и есть диагональ основы здания (между точками 1 и 4, 2 и 3). Чтобы было проще, ориентируйтесь на рисунок 1 ниже по тексту.

Обе диагонали фундамента должны быть одного размера. Если по каким-либо причинам это не так, нужно проверить каждый угол. Угол должен составлять 90°. Точно рассчитать угол поможет угольник. Выводить прямые углы лучше способом переноса колышков. Ваша цель на этом этапе — идеальная диагональ.

Шаг 4. Сделать разметку перегородок и пристроек (если у вас запланирован фундамент типа сплошной плиты, этот пункт делать не нужно).

На первом этапе следует правильно рассчитать перегородки вам помогут, конечно же, основные стены. Надо всего лишь ровно отмерить расстояние. Потом еще раз проверяем, правильно ли сделали разметку согласно проекту вашего дома. Первый этап разметки закончен, и вы можете гордиться тем, что сделали это своими руками.

Схема разметки фундамента садового дома.

Шаг 5. Сделать обноску.

Наступил второй этап разметки фундамента для дома своими руками. Обноска нужна для того, чтобы во время копания котлована найти все точки фундамента, поскольку колышки окажутся во внутренней его линии. Поэтому делать обноску надо за линией, по которой будут копать.

Обноска — это прочно вбитые попарно в землю столбики на расстоянии 1,5 — 2 метра от угла строения. Столбики между собой соединяются горизонтальными планками на одной высоте. Высота обноски — это и есть высота фундамента.

Таким образом, обноску требуется вывести за линию фундамента. Части обноски ровно соединяются между собой шнуром, который будет идти параллельно шнуру на колышках. Пример, как это сделать своими руками, смотрим на рисунке 2.

Вывести обноску надо таким образом, чтобы шнур находился на верхней линии фундамента. Вот тут-то вам и пригодится гидроуровень. Используя его нужно рассчитать всю обноску на уровне верхней линии фундамента дома.

После того как удалось рассчитать и разметить фундамент постройки, можно переходить к следующему этапу.

Делать траншею нужно несколько шире фундамента. Учитывайте, что туда же должна поместиться опалубка. Считается, что сделать разметку основания не так сложно, как установить геометрически точную опалубку и выровнять ее по высоте.

Как найти третий и четвертый углы

Разметка прямого угла ленточного фундамента отличается необходимостью сделать измерения и выполнить все работы и для внутреннего, и для наружного фундамента, воспользовавшись золотым египетским треугольником. Если постройка имеет форму прямоугольника, то при правильно проведенной разметке легко найти точку пересечения двух диагоналей, и убедиться в том, что диагонали внутреннего и наружного фундамента полностью совпадают.

Посмотрите видео, как правильно найти все углы основания.

Разметка ленточного типа опорной конструкции требует построения как минимум 8 прямых углов, а для монолитной опорной конструкции достаточно сего четырех. Найти третий и четвертый довольно просто, если существуют первые два. Понадобится соорудить нечто вроде циркуля, закрепив в вершинах первого и второго углов по два шнура. Величина первого равна протяженности диагонали, а второго – примыкающей стороны. Натянув диагональные шнуры, чертят полукруг.



Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок. Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками. Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.
