Замена светодиодов

Главный недостаток SMD элементов – возникновение некоторых проблем с ремонтом оборудования, имеющего их в своем составе. Демонтировать такие элементы, особенно многовыводные, бывает весьма проблематично. Но если прибор двухвыводный, то выпаять его можно при помощи паяльной станции, и тогда ремонт серьезно упрощается. Возьми двойной паяльник, который идет в составе паяльной станции, разогрей одновременно оба вывода диода и этим же паяльником, как пинцетом, сними элемент с платы.

Если в твоей паяльной станции только один паяльник (что бывает чаще всего), то есть еще один вариант. Можно использовать идущий в составе паяльной станции фен. Обдувай неисправный диод феном и одновременно пытайся сдвинуть его с места иголкой или тонким пинцетом. Как только припой расплавится, светодиод легко снимется с платы.

Для ремонта светодиодных ламп вместо паяльного фена можно использовать технический, но диаметр его сопла должен быть минимальным. В противном случае ты будешь греть алюминиевую подложку и либо вообще ничего не выпаяешь (мощности фена не хватит), либо у тебя послетают со своих мест все светодиоды лампы, либо поотваливаются токопроводящие дорожки. В таком случае ремонт серьезно усложнится, если вообще будет возможен.

Как заменить в лампе светодиоды, если нет фена или паяльной станции

Конечно, далеко не у всех для подобного ремонта есть паяльная станция (у меня, к примеру, дома ее нет). В таком случае для ремонта можно воспользоваться обычным паяльником, немного доработав его жало. Просто накрути медный обмоточный провод диаметром 1-2 мм на жало, а концы провода заточи и залуди. Чем не паяльная станция для ремонта и замены SMD деталей?

Демонтаж SMD светодиода с помощью обычного паяльника

Осталось заменить светодиод, и ремонт можно закончить. Сделать это можно паяльником с тонким жалом или обычным, но доработанным для выпайки (см. фото выше). Перед пайкой удали с контактных площадок лишний припой и нанеси на них флюс. Теперь прикладывай новый светодиод на место, соблюдая полярность, удерживай тонким пинцетом и паяй. Имей в виду, что впаянный светодиод должен быть точно того же типа, что и сгоревший. Иначе такого ремонта ненадолго хватит.

Как припаять резистор к светодиоду

Если в вашей схеме не предусмотрено ограничение тока так называемым драйвером, то можно по-старинке воспользоваться резисторами.

Подключать напрямую в сеть светодиоды нельзя, так как кроме повышенного тока, он еще и переменный. Резистор и драйвер преобразуют ток в постоянный.

Каждому светодиоду в идеале нужен отдельный резистор. Это если диодов немного. Если их, например, сотня, как в некоторых гирляндах, или пусть даже пару десятков, придется приобрести драйвер.

Если сталкиваетесь с понятиями «резистор» и «драйвер» впервые, мы подобрали наглядные инструкции:

Резистор нужно подключать в схеме после питания и до светодиода. Паяется он просто. В главе «Особенности пайки» мы оставили видео, как паять любой контакт (см.выше). Никаких особенностей здесь нет. Единственное, в чем можно сомневаться – это выбор флюса, то есть вещества, которое очищает поверхность контакта от оксидной и/или жировой пленки. Как вариант – специальная паста.

Пайка радиокомпонентов на плату

Как паять провода вы уже знаете, поэтому переходим к более сложному – пайке радиокомпонентов на платах. Кто-то сталкивался с этим давно в школе на радиокружках, для кого-то это будет новый опыт. Рассмотрим (а некоторым напомним) нюансы пайки разного типа радиокомпонентов.

Пайка резисторов, конденсаторов и диодов с выводами

Технология пайки и выпайки такого типа радиокомпонентов не сложна, но требует слаженной работы паяльником с использованием вспомогательного ручного инструмента. Радиокомпоненты такого типа как правило имеют только два вывода, поэтому при выпайке необходимо по очереди прогревать паяльником припой на каждом из выводов и понемногу вытягивать компонент из посадочного места.

После того как компонент выпаян необходимо освободить отверстия на плате от остатков припоя. Это можно сделать при помощи паяльника и тонкого острого инструмента, например, при помощи обычной зубочистки.

Пайка нового элемента на плату происходит следующим образом:

1. Наносим флюс на отверстия на плате.
2. Вставляем выводы нового компонента в отверстия и пропаиваем их паяльником.
3. Если выводы (ножки) компонента слишком длинные и сильно выступают из платы, обрезаем их кусачками.
4. Смываем при необходимости остатки флюса.

Пайка SMD-компонентов

Пайка SMD-компонентов выполняется поверхностным монтажом на контакты на плате. На сегодня 90% пайки радиокомпонентов происходит именно таким образом. Как правило, для выпайки нерабочих радиокомпонентов используются специальные жала для SMD, но фактически такое жало можно изготовить самостоятельно. Для этого вам понадобится медный провод диаметром 1 мм. Его необходимо намотать несколько раз вокруг обычного жала паяльника как показано на фото.

Процесс пайки SMD-компонентов следующий:

1. Наносим флюс на контакты SMD-компонента.
2. Контакты прогреваем изготовленным жалом и пинцетом снимаем нерабочий элемент.
3. Устанавливаем новый SMD-компонент.
4. Придерживаем его пинцетом и припаиваем по очереди каждый контакт обычным жалом. Или же это все можно сделать за один раз нашим самодельным жалом для SMD-компонентов.
5. Смываем остатки флюса при необходимости.

Ну что же, поздравляем! В первую очередь с тем, что вы дочитали эту статью до конца 😉 Также мы очень надеемся, что смогли помочь вам получить и освоить основные навыки пайки. Как мы говорили в начале статьи, пайка – это постоянная практика. Поэтому практикуйтесь, практикуйтесь и еще раз практикуйтесь! Главная цель этой статьи – сопроводить вас в увлекательный мир пайки и дать основу, а остальную информацию вы можете легко найти по запросу к «О, великому Гуглу» или в наших статьях и видео. Также будем рады проконсультировать вас по любым вопросам по подбору паяльного оборудования – вот контакты нашей технической поддержки.

Способы

Собирая своими руками светильник из SMD-светодиодов, обычно устанавливают детали на алюминиевый радиатор. Непосредственно паять детали к такому основанию невозможно, да и нельзя во избежание короткого замыкания. В таком случае SMD-компоненты устанавливают на промежуточную изолирующую прокладку. Обычно используют тонкий слой специального термопроводного клея.

После такого монтажа приходится соединять светодиоды между собой отдельными изолированными проводниками. Пайка затрудняется тем, что диоды, которые уже смонтированы на радиатор, хорошо охлаждаются. Чтобы правильно спаять детали в таких условиях, нужно использовать мощный паяльник и проводить соединение быстрыми, уверенными движениями.

Это позволяет нагреть монтажную плату почти до точки плавления припоя, что облегчает дальнейший монтаж.

Температуру нижнего подогрева нужно выбирать так, чтобы припой почти начинал плавиться, но оставался твёрдым. При такой работе лучше спаивать светодиоды, резисторы и прочие детали не прутковым припоем, а с помощью паяльной пасты. Сами детали, смонтированные на островках пасты, нагревают паяльным феном. При этом можно обойтись не слишком горячим воздухом. Лучше всего паять легкоплавкой пастой при 245 градусах.

При необходимости монтажа SMD-конденсаторов учтите, что они боятся перегрева. Сперва надо провести расстановку и пайку резисторов, проводников и светодиодов. Конденсаторы расставляются в последнюю очередь.

При сборке самодельного светильника удобно использовать готовую светодиодную ленту. Это SMD-компонент в виде длинной полосы гибкого изоляционного материала. SMD-светодиоды уже приклеены к ленте и соединены проводниками.

Светодиодную ленту надо приклеить теплопроводным клеем к металлическому радиатору. Это может быть любой подходящий алюминиевый профиль — например, который продаётся в мебельных магазинах.

Светодиоды в ленте уже соединены, мастеру после приклейки ленты остаётся только подключить её к специализированному «драйверу светодиодов». Обычный блок питания для бытовой техники не подходит. Драйвер не выдаёт фиксированного напряжения — вместо этого электронной схемой фиксируется величина тока. Кроме того, драйверы могут содержать схему, которая подстраивает величину тока в зависимости от температуры.

Основные принципы пайки и распространенные ошибки

Суть пайки SMD светодиодов состоит в нанесении равномерного слоя припоя (сплава олова и свинца, обогащенного добавками) на контакты и токоведущие дорожки платы. Для правильного проведения пайки используются процессы:

• смачивания металлов расплавом;
• пропитывания щелей между контактами для лучшего соединения.

Ошибки в процессе пайки приводят к миганию или выходу лампочек из строя.

Одна из ошибок – неподходящий паяльник. Следует использовать инструмент с малой мощностью и контролировать время контакта нагревательного элемента со светодиодом. Рекомендуется избегать контактов дольше 3-5 секунд.

Вторая ошибка заключается в применении инструментов с узким жалом. Это негативно сказывается на качестве теплопередачи.

Третья ошибка состоит в плохом уходе за оборудованием. Для решения этой проблемы достаточно после каждого использования паяльника очищать жало от загрязнений.

Четвертая ошибка – недостаточное количество или плохое качество припоя. Это приводит к плохой спайке и слабому контакту. А также недопустима замена флюса агрессивной кислотой.

Строение диодных элементов

Главное отличие от других ламп в том, что светодиоды имеют плюсовой и минусовой контакт (анод и катод)

При пайке диода в цепи важно это учитывать

Также нужно понимать, что бывают DIP и SMD светодиоды.

Плюсовой контакт в DIP определяется достаточно просто. Стоит внимательно взглянуть внутрь колбы. Плюсовой вывод – анод – меньше минусового. На рисунке плюс – слева.

Есть и второй способ – посмотрите на длину ножки. У положительного вывода она длиннее.

Третий способ – мультиметром. Черная клемма прибора – минусовая, красная – плюсовая. Ставим на прозвон:

Последний способ подходит для обоих типов.

Это, пожалуй, главное, что стоит знать о строении светодиода. Если интересна теория, рекомендуем посмотреть видео:

Пошаговая инструкция, как отпаять светодиод

Чтобы вынуть из осветительного прибора
алюминиевую плату, необходимо отделить корпус от плафона. Это можно сделать при
помощи ножа, стараясь не повредить элементы. Плата к основанию припаяна при
помощи двух проводов (плюсового (красного) и минусового). Их нужно отпаять,
предварительно закрепив в держателе. Жало паяльника смачивается флюсом. С
алюминиевого основания плата просто снимается.

Далее тестером проверяются все дорожки, для тестирования светодиодов чаще всего достаточно визуального осмотра. Если хотя бы один из них сгорел, на нем появляется черная точка. Однако лучше проверить все мультиметром или тестером в режиме сопротивления – неисправность не всегда влечет за собой почернение.

Осмотреть необходимо так же качество припайки.
Случается брак на производстве, мешающий нормальному функционированию лампочки.

После определения сгоревших светодиодов алюминиевую плату нужно закрепить в держателе, в одну руку взять паяльник (горелку), в другую – пинцет. Горелка подносится к обратной стороне платы, через несколько секунд пайка размягчается, диод легко снимается пинцетом. Исправный элемент «приклеивается» до того, как остыло алюминиевое основание.

Примерно так же можно отпаять диоды из ламп «кукуруза», если они классические или маленькие с колбой и плата изготовлена из алюминиевого сплава (не из стеклотекстолита). Лучший вариант – паяльник (феном приходится долго греть). Жало должно быть П-образное, что позволяет отпаять сразу 2 точки. Чип снимается с платы пинцетом.

Если осветительный прибор изготовлен для
замены люминесцентного источника, диоды расположены на алюминиевой линейке.
Перед тем, как отпаять чипы, ее нужно закрепить, чтобы предотвратить
повреждение токопроводящих дорожек. Олово плавится паяльником, одновременно
между выводом и платой продвигается лезвие. После освобождения всех выводов
необходимо прогреть кристалл и при помощи лезвия отсоединить от платы подложку.

Чтобы отпаять СМД от светодиодной ленты, ее нужно прогреть феном, чтобы размягчилась паста. Для снятия с платы выпаянного чипа используется пинцет.

Особенности пайки феном

Пайка данным способом обычно рассматривается как альтернативный метод относительно классической пайки. Ее выбирают по разным причинам, главной из которых можно назвать возможность отвода тепла от кристалла с минимизацией рисков его термического повреждения. Но данный способ подходит только для конструкций с поверхностным соединением на плате. К примеру, как паять СМД-светодиоды феном? Процесс нагрева организуется с обратной стороны платы. Задача исполнителя сводится к обеспечению достаточного прогрева участка соединения, чтобы припой с лицевой стороны обрел состояние, позволяющее надежно зафиксировать диод. Теоретически это действие можно реализовать утюгом и маломощной газовой горелкой, но для сохранения структуры и самой платы все же безопаснее применять специальный термофен.

Схемы LED лампочек

Светодиоды питаются от низкого напряжения — порядка 3 В, потребляют очень мало тока — от 20 до 50 мкА, подключать их к сети 220 В можно только через преобразователь. Его можно увидеть в нижней части лампы. Схема светодиодной лампочки на 220 В тоже несложная, зато по ней легко определить возможные проблемы.

Схема светодиодной лампы на 220 V

На рисунке выше представлена схема с диодным мостом. Он преобразует и стабилизирует напряжение. Это один из самых распространенных вариантов, так как такие лампы стоят не очень дорого. Как видите, в данном варианте диоды подключены параллельно, но это редкий вариант. Чаще они подключаются последовательно — один за другим.

Есть и другие светодиодные лампочки. В них присутствует микросхема. Такие лампы более дорогие, но обычно и более долговечные, так как параметрами работы управляет микроконтроллер, который выдает более стабильное питание. А некачественное питание равно быстрому снижению яркости свечения. Резкие скачки напряжения вообще приводят к пробою светодиода. Так как подключены они последовательно — один за другим — выход из строя одного светодиода означает поломку всей лампы. Она просто не зажигается. Хотя не работает, скажем, один светодиод из 80.

Распространенные ошибки

Чаще всего при пайке SMD-компонентов мастера ошибаются, неправильно выбирая температуру паяльника. Слишком горячий инструмент может легко повредить деликатные радиодетали. Слишком холодный также приводит к перегреву, потому что пайка выполняется чрезмерно долго.

Самое главное – правильно выбрать для пайки марку припоя и флюса. Несмотря на то, что в промышленности используются бессвинцовые припои, в домашних условиях следует предпочесть простой оловянно-свинцовый (например, марки ПОС-60).

Выбирая флюс, учтите, что после пайки на изделии не должно оставаться даже следов активного флюса. Если чистка изделия невозможна или затруднена, лучше применить пассивный флюс. В обычных условиях сосновая канифоль не требует тщательной очистки.

Как и при любых видах паяльных работ, соблюдайте технику безопасности. Температура спаиваемых деталей может достигать 300°С. Тяжёлые ожоги могут причинить также разлетающиеся капельки припоя или флюса. Устройство нижнего подогрева часто производит бесконтактный нагрев ИК-излучением. Такой прибор может обжечь мастера на расстоянии десятков сантиметров.

Особую осторожность надо соблюдать при работе с паяльным феном. Поток раскалённого воздуха невидим, легко нечаянно направить его на руки или легкоплавкие предметы

Выпуская из рук фен, укладывайте его строго на специальную подставку.

Обязательно работайте с хорошей вентиляцией или под вытяжкой. Помните, что пары свинца и олова ядовиты и постепенно накапливаются в организме. Испарения паяльного флюса и дым от разрушенной изоляции являются канцерогенами.

Как паять SMD-компоненты, смотрите далее.

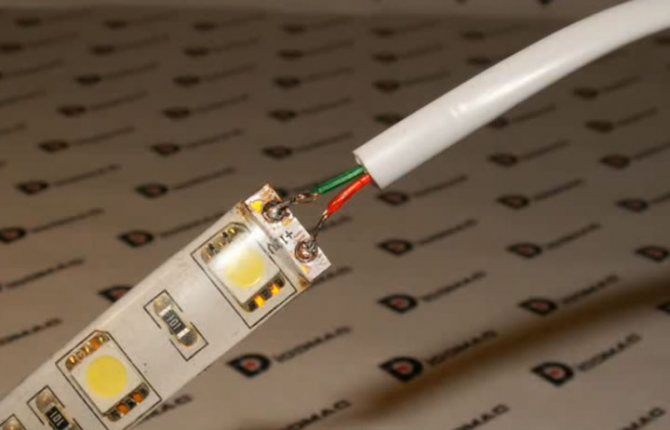

Пайка ленты покрытой силиконом

Если светодиодная лента полностью покрыта силиконом, ничего хитрого в ее пайке также нет.

Просто, аккуратно канцелярским ножичком счищаете места пайки от силикона, и проделываете всю вышеописанную процедуру.

Силикон здесь играет роль дополнительной изоляции светодиодов от внешних условий.

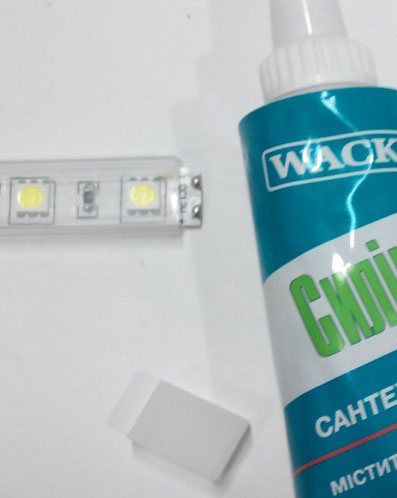

Если же у вас лента с защитой IP68, то после всех работ с паяльником, придется обратно загерметизировать конец с проводами.

Для этого led-ленту нужно постараться затолкать обратно в защитную оболочку и залить все пространство в этом месте силиконом.

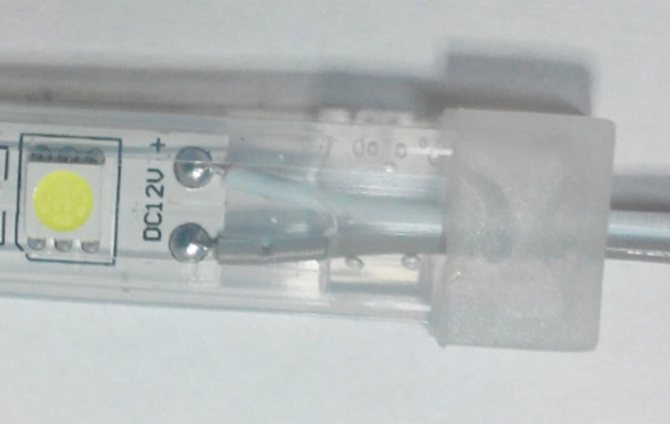

Глубина заливки минимум 10мм. После чего установливаете заглушку, также предварительно смазанную внутри силиконом. Провода пропускаются через отверстия в заглушке.

Техника безопасности

Если проводится ремонт прибора, который запитан от электросети, требуется соблюдение правил техники безопасности.

Светодиодные осветительные приборы подключаются
к напряжению 220 В, это требует повышенной осторожности:

• после
  выключения лампочки необходимо вручную разрядить конденсаторы (закоротить
  выводы металлическим предметом, оснащенным ручкой из диэлектрика);
• при
  включении после ремонта лучше отвернуться (не исключена возможность взрыва);
• во
  время ремонта нельзя оставлять без присмотра паяльную станцию или паяльник
  (250-260 градусов вполне достаточно для возникновения пожара).

Зная конструкцию и принцип работы светодиодной лампы, ее можно отремонтировать. Однако существуют модели, которые подлежат только замене.

Ликбез для начинающих

Для выпаивания детали из платы, нужно сделать так, чтобы контакты разогрелись до плавления припоя (примерно 230 °C). Основная ошибка начинающих — место паяльных работ сразу прогревают на 300 — 350 °C.

Например, нужно выпаять микросхему из платы паяльной станцией Lukey 702.

Многие радиолюбители и электронщики выставляют параметры нагрева выше 300 °C.

В первый момент, на деталь действует около 200 °C. На контактах и окружающем месте паяльных работ комнатная температура.Нагрев детали достигает 300 °C, а контакты еще не дошли до 200 °C.На микросхему поступает критическая температура 350 °C. Тем временем, окружающее место пайки неравномерно прогревается, даже если происходят равномерные движения феном по месту пайки. На контактах детали появляется заметная разница температур.400 °C и микросхема начинает зажариваться.
Еще чуть-чуть, и она отпаяется из-за того, что и контакты практически нагрелись до плавления припоя. Но это происходит потому, что плата прогрелась. И в данном случае, это произошло неравномерно. Высокие значения температур приводят к тепловому пробою микросхемы, она выходит из строя. Плата сгибается, чернеет, появляются пузыри из-за вскипевшего текстолита и его составляющих.

Как все-таки без ущерба паять детали?

Нужно проанализировать место пайки и оборудование:

Оценить толщину платы. Чем толще плата – тем сложнее и дольше ее прогревать. Плата представляет собою слои дорожек, маски, площадки и много металлических деталей, которые очень теплоемкие.

• Что находится рядом. Чтобы не повредить окружающие компоненты, нужно их защитить от температуры. С этой задачей справятся: термоскотч, алюминиевый скотч, радиаторы и монетки.
• Какая температура окружающей среды. Если воздух холодный, то плату придется нагревать чуть дольше. Особое значение имеет то, что находится под платой. Не нужно паять на металлической пластине, или на пустом столе. Лучше всего подойдет деревянная дощечка или набор салфеток. И при этом плата должна находиться в одной плоскости, без перекосов.
• Оборудование. Многие паяльные станции продаются без калибровки. Разница между показываемой температуры на индикаторе и фактическая может достигать как 10 °C, так и все 50 °C.

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.
Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.
На паяемую микросхему наносится пастообразный флюс с помощью шприца.
Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.

Как разобрать светодиодный модуль?

Для осуществления ремонта светодиодную лампу обязательно придется разобрать. Процедура эта не представляет большой сложности, но требует аккуратности, внимания и некоторой сноровки.

При желании, можно заснять весь процесс в пошаговом режиме на телефон, чтобы потом не перепутать порядок действий.

Желательно действовать крайне осторожно

Не все внутренние элементы прибора подлежат замене, поэтому чрезвычайно важно не нанести им повреждений и сберечь в целости и сохранности

Особенно это касается такой уязвимой, но крайне значимой детали, как монтажная печатная плата.

Способ #1 — откручивание

Светодиодная лампа – довольно хрупкий прибор, разбирать который нужно предельно осторожно и аккуратно. Тут не требуются какие-то значительные усилия, да и пользоваться острыми инструментами там, где есть шанс справиться вручную, нет нужды

Чтобы снять рассеивающий купол, достаточно взять лампочку двумя руками за края и, мягкими вращательными движениями отделить верхнюю часть от корпуса.

Обычно сделать это удается легко, так как слой скрепляющего герметика крайне тонок и сразу реагирует на движение и нарушение целостности.

Потом придется решить самую сложную задачу – отделить пластину, несущую светодиоды, от остальной части корпуса. Для этого придется выкрутить все крепежные болты.

Так как их головки отличаются крошечным размером, придется воспользоваться специальными отвертками прецизионного типа.

На следующем этапе понадобится отсоединить монтажную пластину от радиаторного устройства. Сделать это поможет предмет с плоским острым краем, например, ювелирный пинцет

Им удастся аккуратно поддеть край платы и осторожно снять ее целиком

Потом придется аккуратно распаять зоны прилегания провода питания и окончательно отделить пластину с диодами от сопутствующих деталей.

Радиатор и цоколь потребуется разъединить деликатными вращательными движениями и разложить все составные части лампы на столе перед собой. После этого можно приступать непосредственно к ремонту.

Способ #2 — нагревание феном

Второй вариант наиболее подходит для изделий с толстым стеклом, не годящихся для непосредственного контакта с инструментом типа отвертки. Здесь придется воспользоваться строительным феном и с его помощью разогреть корпус лампы.

Только так удастся вынуть из цилиндрической основы приклеенный специальным составом стеклянный фрагмент.

Интенсивное воздействие горячего воздуха заставит обрабатываемые объекты расшириться, а клеевой слой, удерживающий стекло, приобретет эластичность.

После этих манипуляций лампа распадется на составные части, даже если мастер не приложит к этому никаких усилий.

Если фена под рукой нет, можно пойти другим путем. Для этого потребуется взять растворитель, шило и медицинский шприц с иглой. Сначала шилом аккуратно и без нажима провести вдоль кромки купольного рассеивателя.

Затем шприцем ввести растворитель и немного подождать. Пройдет буквально пара минут, герметик приобретет податливость, и купол удастся открутить без всяких физических усилий. Все дальнейшие действия ничем не отличаются от метода, описанного выше.

У вас никак не получается разобрать лампу? У нас на сайте есть другие инструкции по разборке различных типов лампочек. Рекомендуем вам ознакомиться с ними.

Проверка без выпаивания светодиода

Чтобы проверить светодиод не выпаивая, нужно анализировать схему устройства. Если нет цепей, параллельных диоду, его можно прозвонить не выпаивая. Параллельные цепи могут влиять на результат.

На щупы мультиметра нужно напаять острые стальные иглы. Всю иглу кроме кончика и щуп нужно изолировать, например, термоусаживающейся трубкой. Щупом с иглой прокалывают слой защитного лака до контакта с выводом диода на корпусе или контактной площадки на плате. Измерение сопротивления в прямом и обратном направлении показывает работоспособность устройства. Прямое сопротивление – десятки–сотни Ом. Обратное – сотни килоОм или более.

Решение проблем с драйвером

Неполадки в драйвере – довольно распространенная проблема светодиодных ламп. Чаще всего в драйвере горят резистор или конденсатор.

Имеющимися под рукой домашнего мастера измерительными приборами выявить уровень работоспособности этого элемента довольно проблематично. Поэтому рекомендуется его просто заменить на исправный с аналогичными параметрами.

Найти подходящую деталь в магазинах светотехники получается не всегда. Лучше сразу отправиться на радиорынок или в место продажи радиоэлектроники и там попытаться отыскать нужную вещь.

Когда она будет куплена, потребуется демонтировать неисправный узел, а на его место поставить рабочий элемент.

Для корректного проведения разборки и ремонта лампочек светодиодного типа не понадобится сложное, дорогостоящее оборудование. Устранить возникшие неполадки поможет минимальный набор простых инструментов.

Мультиметр позволит проверить наличие напряжения в цепи, даст возможность обнаружить наличие обрывов и покажет, насколько работоспособны остальные детали схемы.

Паяльный прибор с канифолью и припоем потребуется для восстановления обрывов, найденных в цепи, и последующей замены поврежденных деталей и элементов.

Отверткой небольших размеров удастся аккуратно отделить от корпуса лампы управляющие элементы, а тонким, прочным канцелярским ножиком получится деликатно отсоединить детали от монтажной печатной платы.

Также часто пользователи сталкиваются с такими проблемами, как моргание лампочек и горение ламп при выключенном выключателе. Что служит причиной этих неисправностей и как их устранить мы говорили в других наших статьях:
