Какой паяльник выбрать для дома: советы по выбору, обзор моделей

Лучшие газовые паяльники

Главное преимущество газовых паяльников – возможность работы без подключения к электросети. Их применяют для широкого спектра работ: выпаивания радиодеталей, спайки элементов из разного материала, нагрева труб или резьбы, соединения больших элементов с тугоплавким припоем.

Dremel VersaTip (2000-6)

Хороший газовый паяльник Dremel позволяет работать до 90 минут без перерыва. Он заправляется от обычного газового баллончика, одной заправки хватает на долгое время. Инструмент справляется со спайкой даже очень толстых проводов. Это позволяет использовать модель от Дремел в профессиональных целях. Сменив насадку, аппарат можно применять под разные задачи. В комплекте с ним идет основная паяльная насадка, вариант с голубым острием, отражатель, губка с коробочкой, ножи для горячей и холодной резки, плоская нагревательная пластина, насадка для горячего воздуха, подробная инструкция по эксплуатации, жестяной чемодан для удобного хранения набора. Регулятор уровня пламени позволяет менять температуру жала. Максимальный нагрев – 550 градусов.

Достоинства

• Многофункциональность;
• Моментальный нагрев;
• Высокое качество сборки;
• Маленький вес.

Недостатки

• Нет гасителя пламени;
• Неудобный заправочный клапан;
• Высокая цена.

Rexant 12-0185

Недорогой газовый паяльник, который можно купить в большинстве магазинов по продаже инструментов. Он подойдет для несложных манипуляций в бытовых условиях. Нагрев жала достигает 400 градусов. В набор входит 2 насадки, благодаря которым модель работает как паяльник и горелка. Полный разогрев происходит за 15 секунд. Пластиковая ручка удобно ложится в руку.

Достоинства

• Портативность;
• Небольшие размеры;
• Высокое качество сборки;
• Простая конструкция.

Недостатки

Маленькая заправляемая емкость.

Портативный паяльник Rexant 12-0185 подходит для ремонта электроники или спайки проводов дома или в дорожных условиях. Его удобно брать с собой в путешествия.

Dayrex-21 621534

Мобильное устройство, сочетающее функции паяльника и горелки. В комплекте идет дополнительная головка для пайки. При полной заправке модель работает 30-60 минут. Максимальный уровень нагрева – 500 градусов. Емкость для хранения газа сделана из металла, что делает конструкцию безопасной. Принцип действия даже новичок поймет за несколько минут – работать с аппаратом просто и удобно.

Достоинства

• Маленький вес;
• Функция защиты от детей;
• Эргономичный дизайн;
• Высокий рабочий ресурс;
• Регулируемое пламя.

Недостатки

Нет пьезоподжига.

Модель широко применяют в сварке, туристических походах, а также ремонте ювелирных изделий, автомобилей.

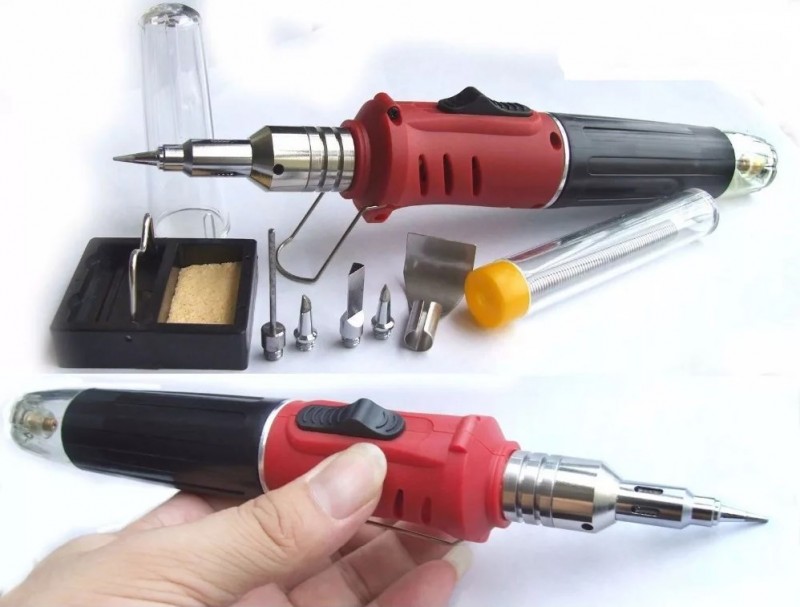

Pro’sKit GS-23K

Газовый паяльник с самым большим набором функций из представленных в рейтинге моделей. Он продается в богатой комплектации. Помимо самого аппарата, упакованного в небольшую пластиковую коробку, в наборе идет керамический рассекатель пламени, нагревающийся до 1,300 градусов, отражатель воздуха, губка для чистки жала, припой, насадка для сварки потоком воздуха при температуре в 600 градусов, насадки разного диаметра для пайки, нож для горячей резки. Время беспрерывной работы – до 90 минут. Функция автоподжига обеспечивает быстрый запуск в любых условиях. Резервуар для газа сделан из термостойкого нейлона, который обеспечивает высокий уровень безопасности паяльника.

Достоинства

• Система защиты от детей;
• Регулировкой пламени;
• Прозрачное окно для контроля количества газа;
• Легко заправлять.

Недостатки

Высокая цена (около 2,700 рублей).

Футляр от паяльника удобно использовать для хранения набора, а также в качестве подставки для защиты поверхности.

Выпаивание деталей из плат одним паяльником

Малогабаритные по площади SMD детали можно выпаять с помощью конусного жала. Нагреваются оба контакта детали и она быстро отходит с платы. Также конусное жало удобно во время впаивания SMD детали, так как можно точно дозировать количество припоя на контакты.

Пайка оплеткой

Оплетка представляет собой жилки тонких медных проводов.

Можно использовать в качестве оплетки экранирующую изоляцию от антенны. С помощью оплетки можно легко и быстро убрать припой с контакта. Нужно нанести флюс на оплетку и контакт. Далее, с помощью паяльника место пайки медленно прогревается и олово переходит на оплетку. Такой метод пайки хорош для мелких деталей и не больших DIP контактов. Если нужно выпаять PCI разъем, то оплетка быстро потратиться в пустую.

Вакуумный шприц и иглы

Вакуумный шприц быстро удаляет массивные распаленные части припоя. А с помощью игл DIP контакты легко отпаиваются от платы. Игла надевается на контакт, и с помощью паяльника прогревается. Иглу нужно успеть продеть через контакт платы на корпус микросхемы, пока припой будет в расплавленном состоянии. Или наоборот, когда контакт уже разогрет, и в эту же секунду вставляется игла.

Такие методы пайки устарели. Современные платы производятся для машинной сборки, поэтому зазор между контактами и выводами деталей минимален. Игла уже слабо проходит, а вакуумный шприц не успевает забрать точенные капли припоя. Обычный электролитический конденсатор выпаять с помощью шприца уже не получится. В таком случае поможет метод жидкого жала.

Жидкое жало и его плюсы

Жидкое жало представляет собой каплю припоя, которая позволяет не пользоваться дополнительными инструментами (оплетку, фен, иглы или шприц). Техника такая же, как и со сплавом Розе. Основное отличие в температурах.
Жало типа топорик обладает массивной продольной рабочей поверхностью. Оно позволяет захватить сразу несколько контактов одновременно.

Наносим припой на жало.
На паяемую микросхему наносится пастообразный флюс с помощью шприца.
Деталь и ее контакты прогреваются жалом до плавления олова и точно также нужно сделать с другой стороны.
Такой техникой можно выпаять и DIP контакты.

Как избавиться от статики

При пайке микросхем или SMD компонентов схем необходимо избавляться от статического электричества. Таким разрядом они запросто пробиваются. Потому при работе часто на стол кладут металлическую заземленную пластину, применяют инструмент с антистатическим покрытием. Металл на столе не всех радует, заменить его можно антистатическим ковриком или покрытием. Они есть в магазинах, торгующих электронными деталями.

Со статическим электричеством надо быть осторожнее

Паяльники, кстати, тоже бывают с антистатическим корпусом. Это неплохо, но модели недешевые. Проблему можно решить и по-другому — уровняв потенциал. Для этого все действующие элементы надо соединить между собой медным проводником. «Все элементы» — это и вы, и паяльник, и плата. Все надо соединить одним проводом — обмотать. Проводник берем с хорошим запасом длины, чтобы не сковывал движения. А еще перед началом работы с электроникой снимаем шерстяные и синтетические вещи и руками прикасаемся к металлу. Можно — к заземленным элементам, но необязательно.

Лучшие паяльники для полипропиленовых и пластиковых труб

Паяльник для труб из пластика или полипропилена нужен для ремонта системы отопления или водопровода. Его выбор зависит от необходимого диаметра сварки. Также важный критерий – максимальная температура нагрева. Чем она выше, тем больший спектр действий открыт перед пользователем. Эксперты отобрали 4 лучшие модели, которые помогут надежно соединить полипропиленовые или пластиковые трубы.

Candan Cm-03

Хороший паяльник, который конкурирует по надежности с профессиональным инструментом, однако цена этой модели в несколько раз ниже. Купить ее можно в 2-х комплектациях – отдельно инструмент в картонной коробке или полный набор с ножницами, рулеткой, уровнем, 4 насадками и ключом для них. Комплект упакован в металлический чемодан для удобной транспортировки и хранения. Мощность электрического паяльника от Candan – 1,500 Вт, а максимальная температура нагрева – 320 градусов. Модель справляется со сваркой труб диаметром от 16 до 75 мм.

Достоинства

• Продается в большинстве магазинов;
• Тефлоновое покрытие насадок;
• Можно работать на разных мощностях;
• Удобный терморегулятор.

Недостатки

Неудачный формат подставки.

Подставка поможет при работе на полу, однако на стремянке или в любом другом положении она бесполезна.

Elitech Спт 1000

Лучший паяльник для раструбной сварки в данном рейтинге по версии покупателей. Температуру нагрева можно плавно регулировать от 50 до 300 градусов, а 4 комплектных насадки позволяют работать с трубами диаметром от 16 до 32 мм. С инструментом особенно удобно работать в ограниченном пространстве или в труднодоступных местах. Купить паяльник для пластиковых труб от Elitech можно в большинстве строительных магазинов по невысокой цене – около 2,000 рублей.

Достоинства

• Длинный кабель (2 м);
• Компактность;
• Небольшой вес;
• Высокая мощность.

Недостатки

• Насадки посредственного качества;
• Неудобная подставка из мягкого металла.

Wert WPT 1600

Недорогой аппарат для бытового применения. Он продается в удобном чемодане с 4 насадками разного диаметра, защитной перчаткой и отверткой. Мощность в 1,600 Вт и температура нагрева в 300 градусов быстро справляются с соединением пластиковых или пропиленовых труб. Wert WPT 1600 – паяльник для труб, отзывы о котором в основном положительные. Покупателей привлекает сочетание низкой цены, высокой мощности и универсальность аппарата.

Достоинства

• Тефлоновое покрытие насадок;
• Быстро разогревается;
• Низкая цена;
• Гарантия производителя – 14 месяцев.

Недостатки

• 1 температурный режим;
• Нет ножниц в комплекте.

Модель можно доработать: внутри корпуса есть регулятор температуры нагрева, а колесика снаружи не предусмотрено. Можно разобрать корпус, просверлить в нем небольшое отверстие и добавить опцию регулировки температурного режима.

Kolner KPWM 800MC

Самый дешевый аппарат для спайки труб из представленных в данном сегменте моделей. Пользоваться им удобно – справится даже новичок. Пользователи в отзывах пишут, что мощность в 800 Вт подобрана идеально. Этого достаточно чтобы нагреть паяльник, но перегреть или спалить его не получится. Максимальная температура нагрева стандартна и составляет 300 градусов. Устройство спаяет трубы небольшого диаметра – от 16 до 32 см. В комплекте идут 3 сменных цилиндра, металлический чемодан для хранения набора, подставка-штатив, отвертка. Купить паяльник для полипропиленовых труб можно во многих строительных магазинах и гипермаркетах.

Достоинства

• Защита от перегрева;
• Маленький вес;
• Хватает на 20 минут беспрерывной работы;
• Подробная инструкция.

Недостатки

• Неудобная подставка;
• Недолговечные насадки.

Комплектных насадок хватает на 10-20 паек, затем на них начинает обгорать покрытие, а трубы – приставать. Для длительного применения рекомендуется купить дополнительный набор аксессуаров.

Особенности эксплуатации паяльника

Официальное название оборудования — сварочный аппарат. Однако в народе его называют паяльником по аналогии  режима работы или утюжком из-за специфической формы. Рабочая часть разогревается до 300 °С, раскаляет насадки-матрицы, расположенные с двух сторон.

Одна матрица отвечает за разогрев наружной части трубы, вторая — за прогрев внутренней части фитинга. Оба элемента удерживаются на паяльнике одновременно, затем быстро стыкуются. Полипропилен остывает, образуя прочное неразъемное соединение. Так соединяются все отрезки трубопровода. Большинство моделей оснащается подставкой, поэтому паяльник можно установить, проводить пайку на рабочем столе. Так снижается нагрузка на мастеров, обеспечивается комфорт во время работы.

На весу остается только соединить только те стыки труб, которые располагаются в труднодоступных местах. Тогда устройство снимается с подставки, пайка осуществляется в месте прокладки трубопровода. Чтобы исключить ожоги, мастер удерживает прибор за ручку. Однако оборудование достаточно громоздкое, удерживать его на весу не всегда удобно. Именно поэтому оно чаще используется для стационарной работы, а готовые участки трубопровода укладываются в соответствии со схемой.

Еще одной разновидностью сварочного аппарата является цилиндр, на котором закреплены матрицы. Несомненным плюсом подобных моделей является возможность закрепить насадки в любом положении: на концах или в средней части цилиндра. Благодаря конструктивным особенностям обеспечивается возможность работать с самыми сложными участками, включая места с затрудненным доступом, прилегающие близко к стене, наличием всевозможных препятствий, сложной геометрии помещения.  Сам инструмент отличается компактностью, поэтому его легко завести в любое место. Подобные модели оснащаются шнуром не менее двух метров, что обеспечивает возможность для мастера свободно перемещаться по рабочей зоне.  Когда необходимо стационарное использование, паяльник может быть установлен на откидную скобу.

При соблюдении технологии пайки, наличии хорошего сварочного аппарата, получаются надежные, а срок использования трубопровода может превышать 100 лет. Однако прежде, чем начать разбираться в самом процессе, стоит выбрать подходящий паяльник.

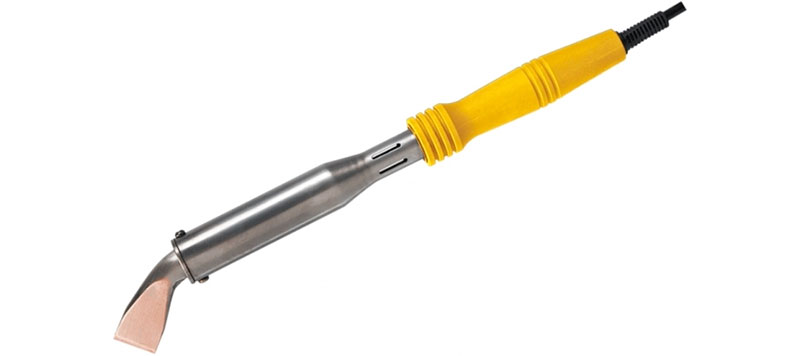

Лучшие паяльники с клиновой формой жала

Такие устройства считаются универсальными, поэтому пользуются повышенным спросом у потребителей. Ими можно работать со сложными платами, миниатюрными микросхемами, а также с деталями, имеющими увеличенную площадь.

Зубр МАСТЕР 55405-100_z01

Классический вариант паяльного инструмента с жалом клиновидной формы. Мощность 100 Вт позволяет выполнять любые работы по ремонту электросхем. Вставленный в середину жала медный сердечник увеличивает срок службы изделия.

Плюсы паяльника:

1. Наличие деревянной ручки удобной формы, которая не перегревается даже при интенсивной работе.
2. Быстрый нагрев жала.
3. Высокая температура нагрева – 460°C.
4. Компактные размеры изделия.

Минусы паяльника:

1. Заявленная мощность не соответствует действительности – около 74 Вт.
2. Небольшая длина жала доставляет неудобство в работе.
3. В начале работы обгорает чёрная краска на металлическом корпусе паяльника, издаёт неприятный запах.

Rexant 12-0291-1

Этим электроинструментом можно проводить различные операции: монтаж и демонтаж электронных плат, ремонт проводки в автомобиле, устранять дефекты в электросхемах бытовых приборов. Этому способствует клиновидное жало паяльника, высокая температура нагрева (540°C), качественный спиральный элемент нагрева.

Плюсы паяльника:

1. Быстрое время разогрева – 8 мин.
2. Миниатюрные габариты: 290х70х25 мм.
3. Небольшой вес: 110 г.
4. Возможность смены жала.
5. Мягкий удобный для работы сетевой шнур.

Минусы паяльника:

1. Грубо выполненная форма жала.
2. Тонкий провод питания.
3. При нагреве сползает краска клочьями.

TOPEX 44E030

Мощный электроинструмент (150 Вт) польской компании предназначен для ремонтных работ с металлическими деталями, например, спайки листовой стали. С помощью TOPEX 44E030 также производят маркировку различных материалов, нарезку виниловых изделий. Качество изделия подтверждают различные сертификаты соответствия международным стандартам разных стран. Назовём габариты изделия: 440х120х40 мм, вес: 620 г.

Плюсы паяльника:

1. Быстрое время разогрева: 3 мин.
2. Качественный материал жала – красная никелированная медь.
3. Универсальность использования.
4. Возможность замены жала.
5. Высока рабочая температура: 410°C.
6. Симпатичный дизайн.
7. Равномерный нагрев поверхности.

Минусы паяльника:

1. Пользователи высказывают неудовольствие короткой длиной шнура паяльника.
2. Повышенная стоимость товара.

Дополнительная тренировка

Для дополнительной тренировки можно попробовать паять различные ненужные платы от компьютеров и смартфонов. На материнских платах существует много SMD и DIP компонентов. Только долгие и упорные часы практики помогут развить навыки в пайке.

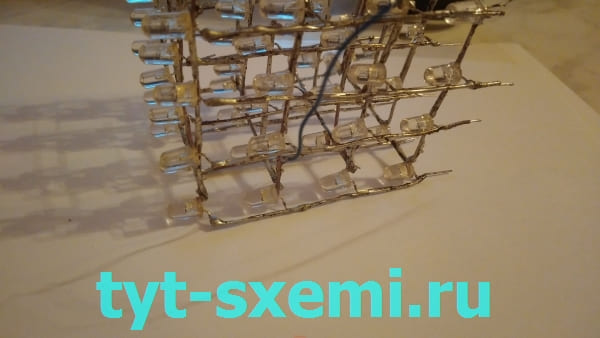

Сетка

В качестве упражнения можно попробовать спаять сетку из проводов. Качество пайки оценивается по нагрузке на эту спаянную сетку проводов. Если паяные соединения не рвутся под нагрузкой, то пайка отличная.

Конструкторы

Так же отлично помогают радиоконструкторы.

Они учат понимать электрические схемы и тонкости пайки. Следует начинать с простых конструкторов, например с мигалок или дверных замков. По мере повышения мастерства, можно повышать уровень сложности, доходя до сложных LED кубиков.

Пайка кислотой

Кислота используется только в крайнем случае, когда сильно окисленная поверхность не поддается лужению. Все детали, провода и разъемы могут отлично паяться без кислоты.Подробнее о паяльной кислоте

Инструкция по эксплуатации

В работе часто возникают нюансы которые необходимо исправлять. Ниже будут разобраны основные моменты.

Пайка чипов

При работе микросхем и чипов нужно, прежде всего, исключить возможность перегрева чипа. Для этого нужно касаться каждого его контакта в течение не более трех секунд. После этого контакт необходимо охладить и только после этого проводить процесс пайки вновь.

Перед непосредственно пайкой контакты чипа готовят и обрабатывают, нанося на них тончайший слой припоя, который улучшит контакт с поверхностью. На ножки элемента наносят флюс и проводят по ним наконечником с припоем. Если процедура проведена правильно, то контакт будет блестящий и гладкий, без различных скоплений припоя.

Различные виды микросхем

Штырьковые чипы

В случае, если чип имеет выводы в виде штырей, то процесс впайки его в плату происходит следующим образом:

1. Микросхема устанавливается в специальные отверстия в поверхности платы.
2. На противоположной (обратной) стороне на штырьковые контакты наносится флюс.
3. С той же обратной стороны производится пайка каждого вывода.
4. Убираются остатки флюса.

Штырьковый чип

Soic-чипы

Чипы такого типа припаивают слегка по-другому. Чаще всего этот метод называется «волна припоя». Суть его состоит в том, что расплавленный припой в жидком состоянии заполняет пространство между металлизированной частью платы и контактами детали. Таким образом, создается капля, которая способна проводить электрические импульсы.

Метод «волна припоя» выполняется за несколько следующих шагов:

1. Облудить и смочить флюсом все поверхности, которые будут обеспечивать контакт.
2. Микросхему установить на поверхность платы, таким образом, чтобы все ножки были совмещены с металлизированными дорожками.
3. Нужно припаять для начала только один какой-либо угловой контакт.
4. Далее припаивается второй контакт, находящийся по отношению к первому по диагонали. При этом нужно проконтролировать, чтобы все остальные контакты остались на своих металлических дорожках.
5. Далее наносится флюс на все припаянные и свободные концы микросхемы.
6. Далее с помощью наконечника припой равномерно распределяется по контактам.
7. В случае образования перемычек из припоя между контактами нужно удалить их, так как перемычки нарушат работу компонентов. Удаление происходит с помощью специальной плетенки из металла. Для этого ее кладут поверх перемычки и проводят наконечником паяльника. При этом припой впитывается в плетенку.

Важно! при проведении пайки методом «волна припоя» на местах, где проводится непосредственно пайка, должно находиться достаточное количество флюса для обеспечения смачивания поверхностей. Вам это будет интересно Щупы для мультиметра

Вам это будет интересно Щупы для мультиметра

Soic-чипы

1. С помощью ацетона и этилового спирта с контактов удаляется лак дочиста.
2. На все контакты, которые будут выпаиваться, наливается флюс.
3. Замкнуть с помощью припоя все контакты, разгоняя его нагретым наконечником. Нанесенный припой должен оставаться в жидком состоянии.
4. Затем нужно провести жалом по всем контактам, расплавив весь припой.
5. Удалить микросхему.

Требования к паяльникам для пайки радиодеталей

Чтобы подобрать качественный паяльник для конкретных целей, требуется учитывать все особенности выбранного направления. Работа с микросхемами несколько отличается от пайки труб, проводов и различных контактов. Все это отображается на инструменте, который требуется для выполнения данной процедуры.

Различные типы жал паяльников

Рассматривая варианты, какой паяльник выбрать для пайки радиодеталей для начинающих, стоит обратить внимание на такие требования:

Форма жала. При работе с деталями радиотехники и электроники нужно, чтобы у паяльника было коническое жало. Такая форма лучше всего подходит для работы с мелкими контактами. Благодаря данному подходу, мастеру намного легче выпаивать микросхемы и впаивать их на нужное место, что является основными операциями с использованием этого инструмента.
Материал жала. Лучше всего подбирать керамические модели, так как они помогают защитить чувствительные изделия от статического напряжения. Медные разновидности также используются и являются вполне практичными, но с ними приходится работать более аккуратно. Керамические жала легче чистить и они быстрее подготавливаются к работе.
Регулятор мощности

Рассматривая, какой паяльник лучше выбрать, стоит обратить внимание на современные модели с регулятором мощности. Это позволяет подобрать нужные характеристики инструмента для конкретного вида работы

Благодаря этому, можно одним паяльником выполнять множество видов процедур.
Компактность размеров. Небольшими моделями намного проще управлять при работе с микросхемами. Толстые жала, даже если они имеют нужную форму, не позволят вести тонкую работу. Соответственно, небольшая легкая модель с тонким наконечником будет отличным вариантом выбора.
Наличие дополнительных кнопок. Кнопки для повышения температуры пайки, которые встречаются на импульсных моделях, а также в других разновидностях. Они помогают экономить энергию при работе.

Различные модели паяльников

Конструкция паяльника для радиодеталей

Прежде чем решаться, какой паяльник выбрать для пайки проводов в радиоэлектронике, нужно разобраться с его конструкцией. К основным элементам инструмента относится:

• Жало;
• Стержень;
• Нагреватель;
• Держатель;
• Электрический шнур и вилка;
• Трансформатор;
• Частотный преобразователь;
• Регулятор мощности;
• Кнопка управления.

В зависимости от конкретной модели, количество элементов конструкции может меняться

При выборе следует обратить внимание на соответствие параметров каждого элемента заявленным требованиям

Особенности выбор паяльника

Естественно, что самые качественные и удобные модели будут стоить значительно выше обыкновенных бытовых

Поэтому, важно определиться с целями применения

Определяясь, какой паяльник выбрать для пайки радиодеталей, стоит обратить внимание на тип нагревателя. По данному параметру устройства разделяются на:

• Газовые. Лучше всего подходят для пайки проводов в распределительных коробках. Они могут работать в автономном режиме без подключения к источнику электроэнергии. Помимо пайки инструмент можно использовать как фен для термоусадки. Главной проблемой работы с ними является выделение вредных газов в атмосферу, а также сложность работы с мелкими микросхемами.
• Электрические. Эти модели лучше приспособлены для пайки микросхем, а не только для проводов. Здесь могут встречаться недорогие простые спиральные модели, которые долго греются, но отлично подходят для новичков. Также есть керамические модели с быстрым нагревом, но они оказываются очень хрупкими и на практике часто ломаются. Импульсные дороже всех, но они специализированы для работы с микросхемами и быстро нагреваются.

Если рассматривать, как выбрать паяльник для пайки радиодеталей, то нужно ориентироваться по следующим параметрам:

• 100 Вт и выше – модели не стоит использовать для работы в данной сфере;
• 60-100 Вт – устройства могут использоваться для пайки проводов, но другие радиоэлементы ими нельзя спаять;
• 20-50 Вт – хорошо подходят для пайки радиоэлементов в домашних условиях, но если речь заходит о тонкой работе с мелкими деталями, то могут возникнуть трудности;
• 10 Вт и менее – такой вариант используется преимущественно при работе с микросхемами и для более толстых контактов не подходит.

Топ 5 лучших моделей паяльников для радиодеталей

Разбираясь, какой паяльник выбрать для пайки микросхем, стоит обратить внимание на эти конкретные модели:

Baku bk-456 – модель с мощностью до 40 Вт. Температура нагрева составляет до 450 градусов Цельсия. Имеется встроенный регулятор температуры.

Паяльник Baku bk-456

TLW 500W – мощный паяльник с нихромовым нагревательным элементом.

Паяльник TLW 500W

AOYUE 3211 – модель с керамическим нагревателем. Максимальная мощность составляет до 80 Вт. Присутствует быстрый нагрев. Обладает дополнительной светодиодной подсветкой.

Паяльник модели AOYUE 3211

ZD 416G – модель с быстрым нагревом. Максимальная мощность здесь составляет 25 Вт. Отлично подходит для работы с микросхемами.

Паяльник модели ZD 416G

Intertool RT2001 – импульсная модель со встроенным трансформатором. Максимальная мощность достигает 100 Вт. Используется преимущественно для демонтажа элементов.

Паяльник Intertool RT2001

Производители

Среди популярных производителей можно отметить следующие бренды:

• Sthor;
• AOYUE;
• ZD;
• TLW;
• Intertool;
• Mega;
• Baku;
• Mastertool.

Почему важно правильно выбирать этот инструмент?

Подбор электропаяльника, как и любого инструмента, зависит от того, что вы им будете делать. Из личного опыта: купил паяльник на батарейках, а он очень долго греется до рабочих 250 градусов, и надо всё это время держать кнопку зажатой. А температуру он почти не держит, поскольку жало тонкое — палец затекает при работе.

Чтобы Вам не пришлось учиться на подобных ошибках, разберёмся с теоретической стороной классификации паяльников. Тогда на практике вы сможете пойти в магазин и взять сразу нужный себе инструмент, а также подобрать к нему аксессуары (например, сменные жала), или инструменты «в компанию» вроде оловоотсоса, тщательно присматриваясь к условию работы нагревательного элемента.

Выбор флюсов и припоев

Поскольку качество соединений при пайке во многом зависит от правильного выбора флюсов и припоев, эти материалы следует рассмотреть более подробно. В настоящее время существует большое количество этих компонентов, подходящих практически для всех видов пайки.

Основной функцией флюсов является протравливание металлических деталей, удаление оксидной пленки и последующая защита поверхности от коррозии. Покрытие флюсом гарантирует ее чистоту, хорошее смачивание и растекание олова.

Флюсы подбираются в соответствии с металлами и сплавами, которые требуется соединить. В состав любого флюса входят металлические соли, щелочи и кислоты, активно реагирующие на повышение температуры. В связи с этим, существует условное деление этих материалов на два типа.

Первый из них является активным, его основой служат соляная, хлорная и другие неорганические кислоты. Их агрессивное воздействие на металл требует быстрой смывки по окончании работы. Это единственный недостаток таких флюсов, зато с их помощью можно соединять практически любые металлы. Они выпускаются в жидком виде и считаются более удобными для нанесения. В них добавляются спирт или глицерин, которые полностью испаряются при нагревании.

Второй тип флюсов состоит из канифоли и применяется для соединения цветных металлов. Для стальных деталей они считаются менее эффективными. По окончании работы канифоль необходимо смыть, поскольку со временем она вызывает коррозию и становиться проводников электротока при длительном нахождении во влажной среде.

Припой для работы подбирается легче. В основном используются соединения из свинца и олова с маркировкой ПОС. Процент содержания олова обозначается цифрами, идущими после букв. Большее содержание олова в припое обеспечивает более высокую механическую прочность и электропроводность соединений. Одновременно снижается и температура плавления припоя с высокой долей олова. Добавление свинца нормализует застывание и не дает олову растекаться.

Некоторые современные припои выпускаются без свинца (БП), вместо которого добавляется цинк или индий. Они отличаются более высокой температурой плавления, но соединения получаются более прочными и устойчивыми к коррозии. И, наоборот, существуют припои из легких сплавов, способные растекаться, начиная от 90-110 градусов. С их помощью выполняется соединение компонентов, обладающих повышенной чувствительностью к перегреву.

Устройство, характеристики и свойства

Традиционный паяльник выглядит, как металлический стержень со спрятанным внутри нагревательным элементом, с одной стороны которого расположена рукоять для удержания, а с другой – теплопередающий металлический конец — жало.

К рукояти подведен провод питания, в месте ее стыка со стержнем зачастую располагается упорное кольцо в виде расширения диаметра ручки, предотвращающее соскальзывание руки к разогретым элементам.

Некоторые модели имеют терморегулятор, позволяющий устанавливать нужную температуру разогрева жала.

Рукоятка

Рукоять паяльника может быть прямая и изогнутая (пистолетного типа).

У электрических моделей провод питания подведен к ее торцевой части.

Задача рукоятки – обеспечить удобство удержания инструмента в процессе работы, предотвратить теплопередачу от нагревательного элемента, а также соскальзывание руки на разогретый стержень.

Кроме того, технически рукоять выступает корпусом самого паяльника.

В процессе работы стержневые варианты инструмента удерживаются точно также, как обыкновенный карандаш во время рисования.

Кабель и вилка

Шнур питания электропаяльника выполняется из мягкого прочного провода с надежной изоляцией, защищающей его от случайных механических повреждений и соприкосновений с разогретыми элементами.

Место соединения кабеля с вилкой также делают максимально прочным во избежание обрыва при натяжении.

Как правило, вилку производят цельнолитой, т.е. имеющую неразборную конструкцию.

Сечение жил провода комплектуют в соответствие с мощностью инструмента с запасом, что предотвращает его нагрев, и повреждение изоляции.

Виды и форма жал для паяльника

Жало – рабочая часть паяльника.

Форма его наконечника определяет удобство выполнения конкретной работы, поэтому она может быть самой разной, например, в виде конуса, иглы, со скошенной кромкой и др.

Наиболее популярными из-за своей универсальности считаются плоские жала, выполненные в виде отвертки.

Так деталь пайки разогревается быстро именно из-за значительной площади скоса, да и припой хорошо держится на широкой плоской поверхности.

Кончик жала может иметь самые разные размеры, опять же, с расчетом на выполнение определенных задач.

При этом само жало является металлическим стержнем, которые бывают как прямые, так и изогнутые под различными углами (вплоть до 90 градусов) и другие варианты.

Материал

Для изготовления рукоятей паяльника требуется качественный термостойкий материал, не проводящий тепло, а потому их делают из древесины и специального пластика.

В производстве жала зачастую используют чистую медь.

Этот мягкий материал можно легко заточить, придать ему требуемую форму, кроме этого он имеет хорошую теплопроводность.

Существуют так называемые «несгораемые» жала, покрытые защитным металлом, например никелем, которые требуют бережного обращения.

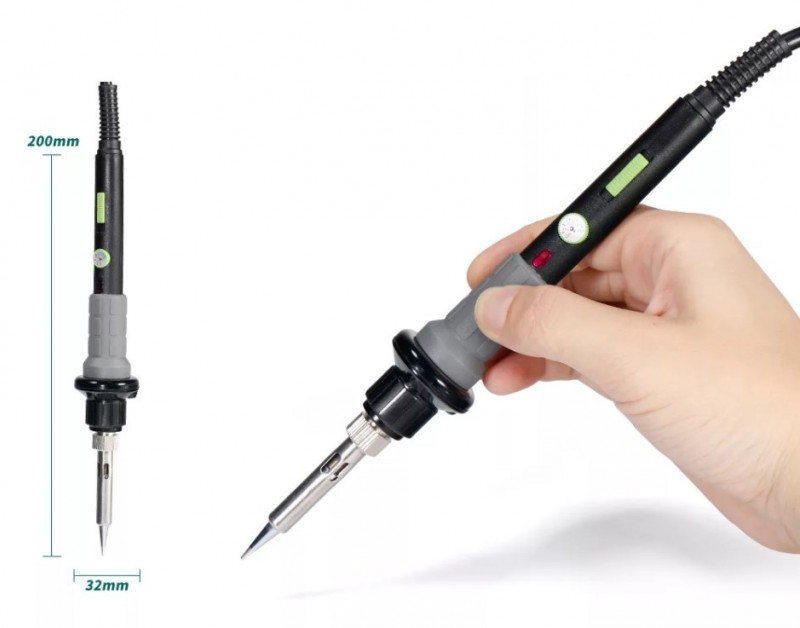

Размеры и вес

Для выполнения обычной работы используют паяльник весом около 360 г и длиной 200 мм.

Большие детали с высокой теплоотдачей требуют более мощного инструмента, вес которого может превышать 1 кг.

Вообще длина распространенных моделей варьируется в пределах 160 – 240 мм, при этом на них устанавливается жало длиной 32 – 56 мм и толщиной 0,8 – 12 мм.

Тип нагревателя

Конструкция паяльника подразумевает наличие одного из типов нагревательных элементов, каждый из которых обладает своими положительными и отрицательными качествами.

Наиболее распространенные:

• Нихромовый нагреватель – в основе лежит намотанная спиралью нихромовая проволока, которая разогревается посредством переменного или постоянного тока. У простейших моделей спираль намотана на корпус с наконечником. Паяльники подобной конструкции долговечны, устойчивы к ударам, доступны в плане стоимости, но вместе с тем их нагрев занимает достаточно продолжительное время, а нихромовая нить способна попросту перегореть при интенсивной работе.
• Керамический нагреватель – в основе лежат керамические стержни, разогрев которых обеспечивают находящиеся под напряжением контакты. Среди преимуществ отмечается высокая скорость достижения рабочей температуры, возможность интенсивной эксплуатации, долговечность. Однако такой нагреватель требует использования исключительно комплекта родных жал, и обладает крайне низкой устойчивостью к ударам.

Кроме приведенных нагревателей используют и менее распространенные виды, рассмотренные ниже.

Мощность

По мощности паяльники условно делятся на:

• Маломощные (15 – 40 Вт). Применяются для «тонкой» пайки радиодеталей.
• Средней мощности (40 – 100 Вт) — лужение, спайка проводов и больших элементов.
• Большой мощности (более 100 Вт) — пайка и нагрев массивных деталей, обладающих повышенной теплоотдачей.
