Установка распашных ворот: нюансы выбора + советы по установке ворот и настройке автоматики

Выбор материала

На тип материала, из которого будут изготавливаться ворота, влияют габариты конструкции, ее вес и прочие факторы. Обычно рамы для створок делают из профильной трубы с сечением в 60х40 мм. Выбирайте металл, толщина которого составляет 1,5-2 мм.

Размер сечения также зависим от массы ворот, но специалисты рекомендуют осуществлять выбор на основе следующих показателей:

• если общий вес воротных створок не превышает 150 кг, можно воспользоваться трубой, сечение которой составляет 80х80 мм. Толщина металла должна составлять 4 мм;
• при весе металлических ворот от 150-300 кг необходимо использовать трубу с сечением 100х100 мм и толщиной в 5 мм;
• если вес конструкции превышает 300 кг, вам подойдут железные трубы, сечение которых составляет 140х140 мм при толщине материала в 5 мм.

Петли могут обладать регулируемыми или нерегулируемыми механизмами. Следите за тем, чтобы материал изготовления обладал высоким качеством, так как петли должны выдержать вес полотна.

Замок может обладать механическим строением или функционировать на основе электромеханики. Выбор следует осуществлять на основе своих предпочтений. Также вам потребуется краска для окрашивания стоек и обшивки из металлопрофиля.

Обшивка может изготавливаться из любого материала. Многие люди делают обшивку из профиля, некоторые владельцы загородных домов выбирают комбинированные варианты из дерева и металла или ПВХ. Для данной цели подойдет любой вариант, который вам понравится.

Распашные ворота

Изготовление распашных ворот с электроприводом своими руками является простейшим из возможных типов.

Как их изготовить

Большинство людей используют данный тип ворот из-за того, что он считается традиционным. Как и у любой конструкции распашных ворот есть как свои минусы, так и плюсы.

Достоинства:

1. Ворота можно открывать в обе стороны.
2. Не требуют большого пространства для монтажа.
3. Минимальные денежные затраты.
4. Установка автоматического механизма облегчает использование.

Недостатки:

1. Требуется пространство, чтобы ворота можно было открывать без проблем.
2. Створки и петли могут провисать, поэтому нужен постоянный уход.
3. Нужно следить за автоматическим механизмом, чтобы он работал исправно.

Изготовление распашной конструкции из профилированных труб

Для изготовления ворот требуется свободное пространство в 3-4 метра в ширину и не менее 2 метров в высоту. Ширина каждой створки соответственно будет равна половине ширины ворот. Желательно оставлять пару сантиметров зазора между створками.

Материалы, требующиеся для изготовления конструкции:

• Профнастил.
• Профильная труба 60Х30 или 30Х20.

Разберем на примере забора 3 метров в ширину. Профильную трубу необходимо будет нарезать на 4 части длинной 4 метра, 3 метра и 1,5 метра(2 части).

При помощи кирпичей или бетонных блоков необходимо будет выложить ровную поверхность, для того, чтобы ворота встали ровно.

Затем собираем прямоугольную конструкцию из нарезанных частей и с помощью строительного угла проверяем, является ли она ровной. Далее составные части необходимо сварить между собой.

Монтаж

Данная процедура выполняется перед установкой створок.

Для этого берется профильная труба размеров 100Х100, длина трубы берется в зависимости от высоты ворот.

Установка столбов опоры

Алгоритм установки:

1. Выкапывается яма глубиной около 1 метра.
2. На основание ямы заливается бетон или другая прочная основа.
3. В подготовленные ямы устанавливаются столбы. Их торцы проверяются на точность горизонтально и вертикально.
4. Столбы заливаются раствором из бетона.

Установка створок

Первым делом сплошным швом привариваются одна из частей петель. По две на каждую сторону столба.

После этого с помощью бетонных блоков по высоте устанавливаются створки. Это делается для упрощения монтажа.

После этого с другой стороны створки устанавливается вторая часть петли и так же приваривается сплошным швом.

Монтаж профнастила

При помощи болгарки производится нарезка профнастила под размер ворот. Из-за высокой температуры в местах резания, необходимо обработать его цинковым слоем, чтобы ворота не начали гнить.

Укладка профлистов производится внахлест. После чего они соединяются между собой саморезами по металлу через каждые 2-3 промежуточных ленты.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см

При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Схема каркаса для ворот из профильной трубы

Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

1. 22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
2. 15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки – ключевой фактор. Для габаритных изделий рекомендуем учесть такие моменты:

Для габаритных изделий рекомендуем учесть такие моменты:

1. При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
2. В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
3. Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Классификация ворот и калиток для частного дома

Перед выбором того или иного варианта калиток и ворот необходимо узнать о преимуществах и недостатках каждого из них. Они делятся по критериям:

Основные варианты:

Дерево — отлично вписывается в любой садовый стиль и сочетается с ограждением из любого другого материала (камня, кирпича и др.). Кроме того, деревянные калитки для дачи — весьма экономичный в ценовом плане вариант. Но это не относится к ручной работе — эксклюзив стоит дорого.

Металл — прочный, надежный и долговечный вариант. Металлические калитки с воротами также хорошо смотрятся в приусадебном экстерьере. Цена на них выше, чем на деревянные образцы. Самый дорогой и роскошный вариант — кованые ворота с калиткой.

Материал, который пользуется повышенным спросом, благодаря хорошему сочетанию цены и качества, — профнастил.

Менее удачные варианты — пластик и сетка-рабица

• Ворота зависят главным образом от того, на габариты какого автомобиля они рассчитываются. Так, для легкового вполне достаточно ширины ворот в 2,6-3 м, для грузового — не менее 3,5 м. Высота зависит от особенностей конструкции ограждения и особого значения для въезда транспорта не имеет. Главное учесть, что от земли до створок ворот должно быть не менее 20 см.
• Калитки стандартные: ширина — 1 метр, высота — на уровне ограждения. Можно вносить некоторые изменения, но калитка для дачи не должна быть ниже основного забора (это выглядит не эстетично).

Способ открывания

• Калитки, как правило, распашные — это наиболее удобный вариант.
• Ворота могут быть:

1. • распашные — простой и доступный вариант;
   • откатные — надежны и удобны в эксплуатации, возможность автоматического управления;
   • подъемные и разъездные — довольно редко используются, из-за сложности в реализации.

Установка

Самым важным моментом до начала строительства является составление подробного чертежа. На нем должны быть указаны вся важная информация:

• Длина.
• Высота.
• Место для отката.
• Расположение ключевых узлов.

В зависимости от габаритов будущей конструкции нужно выбрать глубину и тип установки свай.

Ширина проезда зависит в первую очередь от габаритов транспорта, который будет проезжать. В случае, если улица прилегающая к участку не достаточно широкая, желательно сделать проезд побольше. Перед началом строительства можно поставить метки на места краев будущих ворот, и заехать на участок. Если машина не задела маячков, ширина подходящая.

Габариты открывающейся створки зависят в прилегающего к ним забора. Высота ворот желательно должна быть меньше высоты забора. Таким образом сохранится эстетичность конструкции.

После определения характеристик и составления плана, можно начинать подготавливать место под стройку. Во первых нужно избавиться от больших камней, растений и неровностей на поверхности. Во вторых если грунт слишком мягкий желательно засыпать сантиметров десять щебня или гальки.

Альтернатива распашным воротам

Если распашные не устраивают вас из-за площади открытия ворот, просмотрите возможные чертежи откатных ворот. Возможно, соорудите их у себя. Только такие ворота станут вдвойне тяжелее. Поскольку вместо площади двух створок распашных, здесь они будут сварены вместе. Добавится и конус в одном конце такой конструкции.

Он необходим, чтобы полностью закрывать пространство въезда. Поэтому двигать такие ворота по одной линии вдоль забора вручную проблематично.

Их длина для стандартных ворот на усадьбу равняется четырем метрам. Движущий угол добавляет еще не менее 1,6 метра. Крепление кардинально отличается от распашных.

По длине ворот внизу вмонтированы профиль-салазки для продвижения конструкции по ним. С двух их сторон вделаны в бетон прямоугольники высотой чуть выше ворот с расстоянием между вертикалями 10-15 см. Сквозь них движется рама, а при закрытии они держат её. С одной стороны на два метра бетонируете площадку, на ней укрепляете продолжение профиля и весь механизм движения.

На сайте также можете скачать чертеж гаражных ворот. Ниже расскажем об одной гаражной конструкции.

Корректировка сторон проема

Для монтажа секционных ворот все стороны входного отверстия (лотки и нижнюю часть перемычки) выравнивают до гладкого состояния. Кроме этого, специалисты отделывают стены и потолок, на который закрепляют направляющие. Проем должен отвечать следующим требованиям:

1. Для классической величины проема и стандартной комплектации ширина полос под профили составляет 20 см. Для нестандартных систем шину полос увеличивают. Чтобы не ошибиться, этот параметр выводят на 30 см.
2. Если гараж построен из блоков, бетона или кирпича, то для выравнивания поверхности используют песчано-цементный раствор, устанавливают маяки и накладывают штукатурку. Секционные ворота монтируют после полного высыхания смеси.

Притолока — расстояние от верхней перемычки гаражного проема до потолка постройки. Обычно ее высота составляет 50 см. Заплечики — промежуток от боковин входа к стенам. Именно от этих параметров отталкиваются специалисты и выбирают подходящий вид конструкции и метод монтажа.

В этом видео вы подробнее узнаете о данных воротах:

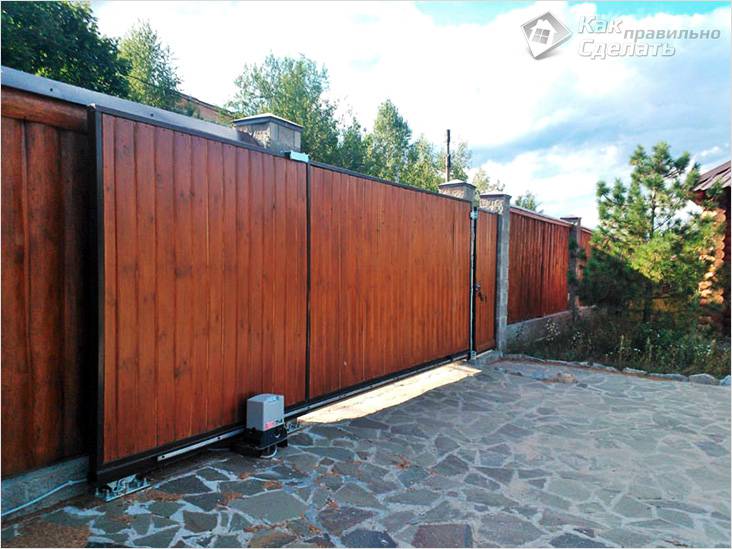

Монтаж откатной конструкции

Каркас откатных врат делается из таких же профилей, как и в распашной конструкции. При этом створку необходимо сделать только одну и к нижнему профилю нужно не забыть приварить своими руками направляющую, которая будет двигаться по ролику (см. видео). Ролики в свою очередь необходимо установить на специальную металлическую балку, которая должна втапливаться в бетон еще на этапе создания фундамента под врата.

К столбам на даче, на которые крепится конструкция, дополнительно привариваются элементы, которые фиксируют крайнее открытое и крайнее закрытое положение створки. Открывать такую конструкцию можно как самостоятельно, так и используя электродвигатель.

Делаем фундаментную основу самостоятельно

Долговечность ваших распашных ворот будет зависеть не только от качества материалов, которые вы используете для сооружения самого изделия, но и от правильно подготовленного фундаментного основания.

Поэтому при строительстве фундамента вам понадобится подробный чертеж. Если вы будете укреплять столбы, вам подойдет стандартная схема, которая представлена ниже.

Схема фундамента для столбов

Для более основательного сплошного траншейного фундамента, можете для наглядности использовать рисунок, который изображен ниже.

Схема фундамента

Определившись с наиболее подходящей для вас структурой фундаментального основания, вам нужно будет подготовить к работе определенный набор материалов и инструментов, в него должны входить:

• строительный уровень и рулетка;
• лопата и ручной бур (при необходимости);
• бетономешалка или электродрель с насадкой «миксер»;
• щебень;
• три или две металлических трубы нужного размера, диаметром минимум 10 см;
• песок;
• вода;
• арматура;
• аппарат для сварки (при необходимости);
• кирпич (при необходимости);
• цемент.

Теперь можете приступать к работе. Для начала нужно сделать замеры и выкопать ямки для опорных столбов или прорыть траншею, все зависит от того, какой тип фундамента вы хотите использовать.

Глубина ям должна быть не меньше 1 метра, а диаметр на 10 см больше чем сечение самих труб. Такие же параметры относятся и к траншее, она должна быть глубиной от 1 метра и в ширину по 10 см с двух боков от краев опорных труб.

Если вы будете делать траншею, на ее дне нужно будет все равно сделать углубления для столбов.

Траншея под фундамент ворот

Теперь пришло время хорошенько утрамбовать дно углублений и засыпать их песком, чтобы подушка была не менее 5-10 см. После этого установите трубы в проемы, измеряя вертикаль строительным уровнем.

Если вы просто укрепляете опоры, засыпьте ямки до половины глубины щебнем, а затем приступайте к изготовлению строительной смеси.

Для этого в какую-либо емкость насыпьте цемент и песок в соотношении 1:3, добавьте воды в пропорции не меньше 25% от общей массы. Для большей крепости можете добавить в смесь немного щебня.

Теперь используйте бетономешалку или электродрель с насадкой «миксер» и тщательно перемешайте раствор. Дайте настояться несколько минут.

После того как цементная смесь готова, залейте ею оставшиеся углубления у оснований труб. Самый простой фундамент по укреплению опор практически готов, теперь осталось подождать несколько дней, пока он подсохнет и при необходимости обложить опоры облицовочными кирпичами.

После этого можно устанавливать ворота.

Если вы используете траншейную основу для своих распашных ворот, перед установлением столбов, вам нужно подготовить армирование. Для этого возьмите нужное количество металлических прутьев определенного размера, сварите их с помощью аппарата для сварки между собой, чтобы получился продолговатый, прямоугольный параллелепипед.

Теперь установите полученный каркас в траншею и вставьте столбы в ямки, залив их строительной смесью.

Армирование бетонного фундамента

Затем залейте полностью весь окоп цементным раствором и выждите несколько дней, чтобы он подсох. Такое устройство фундамента прослужит вам долго.

Итак, учитывая все эти особенности, вы сможете соорудить отличный фундамент под распашные ворота.

Главное, проводите качественные замеры, проверяйте вертикали опор строительным уровнем и не нарушайте последовательность действий.

Монтаж распашных ворот

Монтаж распашных ворот с несъемной конструкцией осуществляют в собранном виде: створки ворот крепят к стойкам на земле и только потом устанавливают стойки в заранее подготовленные лунки. При этом под створки подкладывают кирпич, брусок или иной материал, обеспечивающий нижний просвет в пределах 10-15 см. Створки подпирают раскосами, точно выверяя их положение по горизонтали и вертикали. Затем основания стоек бетонируют и дают схватиться раствору в течение 3-4 дней. Только после этого начинают пользоваться воротами. Если поверхность земли имеет уклон, то определяют наивысшую точку, с которой соприкасается нижний край створки. Затем крепят данную створку и уже по ней устанавливают остальные створки ворот и калитку.

Типы ворот и их отличительные особенности

Для успешного изготовления любого типа воротной конструкции своими руками необходимы три основных компонента – облицовочный материал, инструментарий и запас времени. Каждому садовому наделу и внутренней территории характерно применение определенного вида ворот, поскольку каждый из них имеет свою технологию открывания и монтажа, чертежи, рекомендуемую отделку, а также расходные принадлежности. Для определения оптимального из них, необходимо выявить свойства, достоинства и недостатки наиболее используемых типов ворот.

Принцип работы распашных ворот обусловлен их строением, которое включает в свой состав две створки, распахивающиеся в противоположные друг от друга стороны. Возведение таких ворот поможет изрядно сэкономить время при организации въезда и выезда.

Основными достоинствами являются:

• простота монтажа;
• надежность;
• возможность использования автоматики;
• долговечность.

Металлические распашные ворота

• наличие очищенного пространства для открывания створок ворот, которое необходимо поддерживать в должном состоянии и в зимний период;
• в варианте использования ворот в автоматическом режиме потребуется приобретать два комплекта двигателей на каждую из створок, что существенно отразится на общей стоимости.

Обладая бесспорным преимуществом, по сравнению с предыдущим видом, откатные ворота представляют собой конструкцию, состоящую из одной створки, смещающуюся параллельно обустроенным опорным столбам, вдоль линии ограждения, в определенную сторону.

Эта категория ворот, в свою очередь, подразделяется на три подгруппы, которые бывают подвесными, консольными и рельсовыми, поэтому приобретая тот или иной комплект таких ворот необходимо представлять специфику возведения и особенности дальнейшей эксплуатации. Так, подвесной вид предусматривает изготовление специальной навесной страховочной балки, которая является основанием для крепления и последующего передвижения створок.

Консольный вид подразумевает установку консольных механизмов и швеллерной балки, а также наличие нескольких дополнительных метров для оптимального отката ворот, а рельсовому варианту присуще размещение внизу конструкции направляющего рельса.

Откатные ворота из профлиста

Преимуществами таких ворот являются:

• компактность и отсутствие необходимости подготовки очищенного пространства для открывания створок;
• возможность использования автоматики;
• практичность;
• умеренная ценовая политика;
• организация широкого проезда, а также удобство дистанционного управления воротами).

• постоянный контроль над чистотой и наличием смазки роликовых механизмов;
• проведение ряда подготовительных процедур (расчет расстояния для отката створок и наличие идеально ровного ограждения);
• базовые строительные навыки и знание особенностей монтажа.

Справиться с возведением такой конструкцией сможет любой владелец загородного жилья, следуя пошаговым инструкциям мастеров, однако ввиду дороговизны комплектующих материалов и приспособлений, а также большого шанса ошибиться в расчетах или сборке конструкции, целесообразнее обращаться за помощью к специалистам. В таком случае вы можете рассчитывать на бесплатный выезд мастера и гарантийное обслуживания в течение оговоренного периода.

Раздвижные

Являясь разновидностью откатных конструкций, раздвижные ворота представляют собой две створки, раздвигающиеся в две противоположные стороны. По технологии передвижения раздвижные ворота также подразделяются на составляющие группы, как и вышеописанный тип ворот. Определяющим достоинством такого открывающего механизма является снижение общего веса ворот за счет распределения нагрузки на два каркаса, однако этот плюс достигается использованием двух комплектов двигателей, что в значительной степени увеличивает итоговую стоимость.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.
