Монтаж светодиодного освещения своими руками

Основные причины поломки

Гораздо проще исключить негативные факторы, из-за которых невозможна стабильная работа аппарата. Лучше сэкономить сегодня, чем тратить лишние деньги завтра. Но с некоторыми проблемами можно справиться.

Не работают светодиоды

Подпалины или чёрные точки на этих элементах точно говорят о том, что прибор вышел из строя. Тогда достаточно заменить деталь на новую, после чего – проверить работоспособность конструкции.

Вот самые распространённые проблемы:

1. Повреждённый элемент.
2. Неправильно отключенный свет.
3. Кратковременные виды мерцания.
4. Периодичное отсутствие освещение.
5. Полное отсутствие свечения.

Причина поломок кроется во внутренних, либо внешних факторах. В большинстве случаев проблему решают заменой одного элемента на другой.

Диодный мост

Диодный мост может оказаться неисправным по следующим причинам:

• Внешние воздействия.
• Неправильная эксплуатация.
• Неисправный аккумулятор, низкая плотность электролитов.

Для замены детали лучше обратиться к профессионалу. При возможности покупается новая деталь.

Плохая пайка

Иногда в изделиях некачественно пропаиваются края. Из-за этого отвод тепла происходит недостаточно интенсивно. Со временем это становится причиной перегрева в проводнике. Перегрев, короткие замыкания приводят к выходу устройства из строя. Решение – разбор корпуса. При возможности – сгоревшие элементы заменяются на новые, не обязательно приобретать весь корпус целиком.

Светодиодные лампочки давно признаны одним из самых практичных источников освещения. Высокая цена по сравнению с аналогами – единственный недостаток изделий. Но приборы полностью отрабатывают затраты благодаря высокой надёжности. Потому их выбирает всё большее число покупателей.

Устройство светильника со светодиодными лампочками

Осветительный прибор из светодиодов устроен достаточно просто. Количество светодиодов в одном корпусе варьируется от одного до нескольких десятков. Корпус обязательно оснащен отражателем света и радиатором. Добросовестные производители наносят на радиатор термопасту, улучшающую контакт с диодами, повышающую качество отвода тепла. В патронах осветительных приборов на 220 вольт устанавливается драйвер, стабилизирующий напряжение. Мощность осветительного прибора — это сумма мощности светодиодов, установленных в нем.

Светодиоды — полупроводники, проводящие электроток в одном направлении. Для квартиры, дачи лучше всего приобретать осветительные приборы для сети 220 вольт (напряжение указывается на упаковке). Устройство, стабилизирующее ток, установлено в патроне, поэтому нет необходимости покупать дополнительное оборудование. Такой светильник присоединяется прямо к выключателю согласно схеме на упаковке.

Для осветительных приборов на 12 или 24 В требуется драйвер (преобразователь напряжения)

При его покупке важно учитывать, что значение мощности должно быть на 20% больше, чем показатель светильника. Для расчета используется закон Ома: напряжение источника света умножается на ток

Далее вычисляются 20%, плюсуются к ранее полученному значению. Не менее важны показатели максимального тока, выходного напряжения. Первым к сети подключается драйвер, потом осветительный прибор. Обязательно соблюдение полярности (на драйвере всегда имеются знаки «+» и «-»).

Работу светодиодных светильников можно регулировать диммером, установленным на стену или встроенным в осветительный прибор. Торговая сеть предлагает большой выбор настенных моделей, они удобны, если проживающие в квартире хотят, чтобы регулятор не менял местоположение. Встроенные в светильники диммеры управляются пультом, излучающим инфракрасные или радиоволны. Этот вариант используется в больших загородных домах, так как позволяет управлять светом на большом расстоянии.

В длинном коридоре на входе в дом можно установить светильник с двумя выключателями, чтобы его можно было включать/выключать любым из них. На входе лампа включается, чтобы ее выключить на выходе, нет необходимости возвращаться.

В некоторых ситуациях удобны датчики движения, включающие и выключающие осветительный прибор без участия выключателя. Свет включается при появлении человека в зоне действия датчика, выключается на выходе. Подключается такое оборудование сравнительно просто, существуют схемы с выключателем и без выключателя.

Особенности моделей

Светодиодная модульная система представляет собой конструкцию, состоящую из линейных светодиодных модулей/светильников. Между собой все компоненты соединены с помощью специальных соединений.

Фигурная конфигурация

Все модульные системы освещения, включая продукцию ЭРА, состоят из следующих частей:

• светильники;
• соединительные элементы;
• торцевые крышки;
• подвесы;
• комплект питания.

Все эти компоненты нужны для того чтобы светодиодная система освещения могла функционировать нормально в любом месте, где бы ее ни устанавливали, а также была удобной для включения/выключения и управления светом.

Накладные люстры

Потолочные светильники популярней настенных и напольных благодаря тому, что ими можно создать более равномерное и правильное освещение. Потолочный вариант применяется преимущественно в качестве основного освещения практически во всех помещениях. Но для жилых чаще отдают предпочтение накладной люстре в связи со следующими достоинствами:

1. Большое разнообразие дизайнерского исполнения с одной и несколькими лампами.
2. Простота монтажа с помощью нескольких дюбелей или саморезов. Многие модели снабжаются специальными крепежными конструкциями.
3. Применение в любых помещениях с низкими потолками, поскольку классическую люстру можно повесить не во всех квартирах.
4. Возможность выбора из всех категорий цен.

Накладные люстры со светодиодами применяются на натяжных потолках. Они мало выделяют тепла и очень красивы. Особенно отличаются модели из хрусталя, которые со светодиодными источниками света создают декоративный эффект.

Люстру всегда располагают в центре. По периметру помещения к ней добавляется подсветка. Когда выбираются светильники светодиодные потолочные, накладные круглые являются классическим вариантом, не бросающимся в глаза и легко подбирающимся под любой интерьер. Они подходят под пространство любой формы, а в простом исполнении без изысков используются в торговых центрах, офисах и общественных помещениях.

Виды

На сегодняшний день известно большое количество точечных светильников для разнообразных сфер использования и эксплуатационных условий. По способу монтажа устройства разделяют на:

• накладные;
• встраиваемые;
• подвесные.

Накладные

Зачастую используются при сплошном потолочном основании, если отсутствует возможность создания установочной ниши. Кроме того, их возможно увидеть и в комнатах с потолками иного типа, когда подобное предусматривается дизайнерским решением. Накладные светильники добавят интерьеру особой эстетической привлекательности. Нередко устройства предполагают наличие площадки для крепежа и корпуса с рассеивателем.

Накладные точечные светильники

Встраиваемые

Самая популярная разновидность точечных светильников. Устанавливаются в любую полую поверхность. Нередко выполняют установку в гипсокартон, реечные либо натяжные покрытия, в мебель и др. Часто используются в поверхности пола и в стене: лестницы, бассейны и прочие помещения.

Преимущественно имеют сплошной корпус, где интегрированы элементы крепежа и фиксаторы для лампочек. Простая конструкция, которая является существенным преимуществом перед другими, а также характерной чертой.

Важно! С учетом необходимых результатов, возможно выбирать изделия, незаметные на потолке или добавляющие выразительности интерьеру. Встраиваемые светильники

Встраиваемые светильники

Подвесные

Характерной особенностью станет то, что корпус, где устанавливается лампа, подвешивается на определенном удалении от потолка. Зачастую висит на питающем кабеле, который соединяет основание с корпусом приспособления с лампой.

Нестандартный вид точечного освещения обладает большим количеством поклонников. Зачастую используют как элемент декора, интерьерной либо технической подсветки помещения.

Подвесные светильники

Что выбрать люстры, панели или ленту

Для каждого помещения нужно подбирать разные типы светодиодных устройств:

1. Для коридора или прихожей больше подойдут точечные светильники или накладные люстры с естественным дневным светом.
2. В спальню можно установить подвесную люстру с мягким желтым светом в качестве основного освещения, а яркие встроенные лампы помогут подсветить отдельные зоны.
3. Для гостиной отлично подойдет большая люстра с функцией регулировки яркости. Дополнить ее можно точечными светильниками над определенными зонами.
4. В ванную можно установить компактные накладные люстры или встроенные изделия. Главное условие – высокая степень защиты от влаги.
5. Детская комната должна быть безопасной, так как малыши любят подвижные игры и легко могут зацепить подвесные люстры. Оптимальный вариант – накладные или встроенные изделия с функцией управления освещением. Например, одна люстра в центре комнаты и точечные светильники для отдельных зон.

Для домов с низкими потолками (до 2.7 м) лучше использовать люстры с плоскими плафонами в окружении встраиваемых светильников или диодной ленты

Для помещений высотой от 3 м подходят подвесные люстры, а точечные лампы помогут акцентировать внимание на отдельных зонах

На многоуровневых потолках обычно устанавливают основной источник освещения на одном ярусе, который дополняют маленькими светильниками или лентой на другом уровне.

Подключение и монтаж светодиодной люстры

В данной статье светодиодная люстра с пультом устанавливается на место старой. Вот как выглядел потолок, после того, как я снял старую люстру. Я выяснил, и подписал расположение проводов – ноль, фаза 1, фаза 2. Две фазы – в смысле, что старая люстра включалась через 2-х клавишный выключатель.

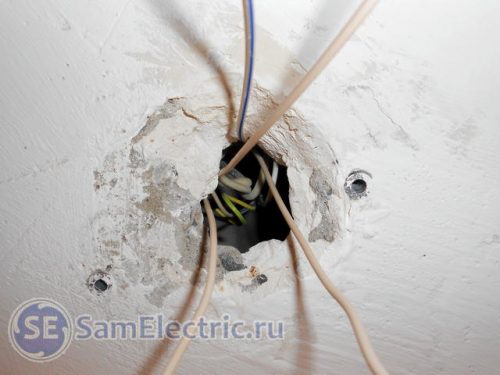

Провода из потолка для подключения люстры

Схема подключения люстры с пультом не отличается от схемы подключения обычной люстры.

Конечно, провода выглядят совсем непрезентабельно, и тут без моих любимых клемм Ваго не обойтись.

Монтаж кронштейна и подготовка подключения

Работаем перфоратором, устанавливаем в потолок два дюбеля на 6 или на 8. Если есть возможность, то лучше такой кронштейн крепить на 4 дюбеля, но в данном случае надежность меня устроила. Болты, на которые будет крепиться “лицевая” часть люстры, надо выставить “на земле”. Не забудьте, что если кронштейн при крепеже изогнется, болты “уйдут”, и вставить их в отверстия без проблем не получится.

Не забываем про технологический отрезок жесткого провода, о котором я писал не раз, например в статье про монтаж настенного светильника. Или просим кого-нибудь подержать люстру, пока подсоединяем провода к люстре через её штатные клеммы.

Декоративные гайки, которыми люстра прикручивается к кронштейну, должны перед подъёмом на высоту лежать в заднем кармане брюк.

В итоге имеем вот такую красоту:

Светодиодная люстра в работе

Та же люстра, в другом ракурсе изображена в начале статьи.

Всем удачи и красоты в жизни!

Преимущества и недостатки

Среди главных положительных качеств выделяют:

1. Низкий уровень энергопотребления.
2. Колоссальная светоотдача.
3. Экологичность.
4. Продолжительный срок службы.

Высокая стоимость – главный недостаток, который мешает сделать такие лампочки распространёнными и доступными для каждого. Стоит выделить и другие отрицательные качества, которые могут стать значимыми для покупателей:

1. Понижающие преобразователи с функцией стабилизации тока. Из-за этого изделие тоже становится дороже.
2. Нейтральные и холодные белые цвета снижают выработку мелотонина. Это гормон, отвечающий за регулирование сна.
3. Потеря яркости кристаллом и его деградация.

У дешёвых китайских аналогов часто страдают показатели яркости и светового потока.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание  или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Как сделать простую светодиодную лампочку

Для того, чтоб собрать светодиодную лампу нам потребуется старая люминесцентная лампа, точнее ее основание с цоколем, длинный кусок 12 В светодиодной ленты,и пустая алюминиевая 330 мл банка

Для питания такой лампы понадобится источник постоянного напряжение на 12 В такого размера, чтобы без проблем вошел внутрь банки.

Итак, теперь само изготовление:

1. Обмотайте лентой банку, как показано на рисунке.
2. Припаяйте провода от светодиодной ленты к выходу источника питания (ИП).
3. Вход ИП проводами припаяйте к цоколю основания лампы.
4. Сам источник надежно закрепите внутри банки, предварительно вырезав достаточное по размеру отверстие для пропускания ИП внутрь.
5. Приклейте банку с лентой к основанию корпуса с цоколем и лампа готова.

Конечно, такая лампа не шедевр дизайнерского искусства, но зато сделана своими руками!

Как выбрать светильник для потолка и схему подключения

Выбор светильника должен основываться на ваших потребностях в освещении.

Потолочные светильники различаются между собой по ряду параметров:

• Количество встроенных лампочек. Если их две и более, то целесообразнее будет организовать их в две группы, снабдив отдельным выключателем. Подойдет любой двухклавишный выключатель – в результате такой схемы подключения потолочных светильников, можно будет менять яркость освещения в зависимости от ситуации.
• Тип патрона. Покупая лампочки, следует учитывать тип цоколя, иначе она попросту может не подойти к имеющемуся патрону.

В настоящее время каждый при подключении светильников может без проблем подобрать любую лампочку по необходимости, главное при этом учитывать их мощность, а также внешний вид и количество входящих в светильник лампочек.

Как подключить ЛЕД-светильник к 220В

Светильник светодиодный EVRO-LED-HX-20 18Вт 6400К IP20

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

• последовательное подключение;
• параллельное;
• лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Схема последовательного подключения светодиодных светильников

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Параллельное

Параллельное соединение источников света шлейфным способом

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Лучевое

Шлейфное и лучевое соединение ламп

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Настенный комнатный светильник

Для второго
светильника нам опять понадобится немножко алюминия. Это идеальный материал для
светильников из светодиодной ленты.

Во-первых, он легкий. А во-вторых, хорошо отводит тепло. Именно перегрев является главным врагом светодиодов.

Как и ранее, используя канцелярский нож или ножницы по металлу, вырезаете широкую полоску (размером примерно 10*30см) из цельного куска.

Кроме цельного алюминия понадобятся маленькие уголки. Отрезаете два коротких отрезка длиной около 5см и просверливаете в них отверстия.

Два маленьких d-4мм для крепежа и большие 8-10мм под штекеры питания (на одном уголке) + под переключатель (на другом).

Диаметр подбирайте сообразно размерам разъемов. Вставляете два штекерных разъема и соединяете их контакты параллельно между собой как на фото выше.

Чтобы
закрепить все это дело к алюминиевому листу, воспользуйтесь шестигранными
муфточками с внутренней резьбой или удлиненными гайками.

Один уголок
прикручиваете сверху листа, другой снизу.

Провода
питания выводите наружу с другой стороны.

В итоге вся
схема подключения будет выглядеть следующим образом:

Для чего нужен драйвер

Особенность светодиодов — по мере их прогревания проходящий через них ток возрастает. Это может привести к выходу из строя вскоре после начала работы. Чтобы отслеживать и регулировать уровень напряжения в течение работы требуется драйвер.

Выбор мощности зависит от минимальных и максимальных значений светодиодов. Если для подключения светодиодных светильников выбрать драйвер со слишком низкими минимальными значениями, то диммер не сможет понизить напряжение до требуемых значений и лампы сгорят. И наоборот, при ограничении верхнего напряжения, если потребуется большая мощность тока, то устройства просто не смогут загореться.

Подключать через один драйвер к источнику питания можно сколько угодно ламп, так как через них будет протекать ток одинаковой силы.

Монтаж и подключение двух люстр на потолке

Настало время подключать два новых светильника на потолке. Отсоединяем старые временные лампочки:

Провода для подключения люстры с двумя лампочками

Далее использую Ваго с пастой Wago 2273.

Подготовка проводов для подключения светильника с двумя лампами

Чтобы упростить жизнь, провода нуля применяем синие (с синей полоской), фазы – белые. Длину выбираем с запасом!

Тут нужно вставить схему подключения двух новых светильников:

Схема подключения двух светильников через двухклавишный выключатель

Как видно из схемы, теперь каждая клавиша включает свой светильник с двумя лампами. Таким образом, комната получается разбитой на зоны по освещению.

Аккуратно прячем наши клеммники в канал в плите, наружу выходит только медь. Две фазы и два нуля, каждая для своей лампочки данного светильника.

Вывод проводов для подключения светильника: 2 фазы и 2 нуля

Не смотря на то, что на схеме показано, что в светильник с двумя лампами входят два провода (ноль и фаза), в данном случае проще разводку сделать до светильника, и завести в него 2 фазы и 2 нуля, даже если обе лампы включаются параллельно.

Светильник с двумя лампами

Решено было не вешать на потолок громоздкую старорежимную мещанскую люстру, а установить компактные аккуратные светильники в минималистическом стиле.

Крепим на 2 самореза светильник. Благо, в нём много отверстий, и можно подобрать так, чтобы не работать перфоратором.

Светильник с двумя лампами прикручен к потолку. Провода готовы к подключению.

Около клемм обоих патронов выводим фазу и ноль, которые мы подключили заранее. Подключаем так, чтобы фаза была на центральном контакте патрона лампы, ноль – на резьбе лампы.

Патроны подключены, почти всё готово!

Вкручиваем лампочки:

Вкручиваем 2 лампочки в светильник

Да будет свет!

В люстре горят 2 одинаковые лампы

В люстре горят 2 одинаковые лампы

В итоге, вкрутили в каждую люстру одну светодиодную лампу, и одну – накаливания на 40 Вт. Так более приятно для зрения.

Что получилось в итоге – на фото в начале статьи и здесь:

Всем света!

Из дерева

Для интерьера в сельском стиле отлично подойдут самодельные люстры из натуральных материалов — массива древесины, фанеры, досок и веток. Необычные чуть грубоватые формы этих люстр подходят для загородных домов, позволяют вам почувствовать себя ближе к природе.

Формы могут быть разными, самыми фантастическими. Простые и популярные: люстра-колесо и прямоугольная из куска доски или бруса с врезанными светильниками.

Для изготовления люстры в виде колеса вам понадобится фанера 12 мм, лобзик, стандартный набор столярных инструментов, гибкий провод в не горючей оплетке, керамические патроны под лампы, несколько рем-болтов и цепи для подвески.

Конструкцию делайте трехслойную, стяните листы саморезами, разметьте и вырежьте лобзиком обод и сердцевину. Спицы для колеса купите в магазине или сделайте самостоятельно. Соберите конструкцию и обработайте защитным составом.

Прямоугольный светильник над столом можно сделать из грубо обработанного бруса, вмонтировать снизу патроны под лампы в сквозные отверстия, а проводку пустить поверху.

Наглядно убедившись, что сделать плафоны и абажуры своими руками под силу любому, выбирайте любой из предложенных способов и смело мастерите эксклюзивную люстру для вашего интерьера.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть в домах новой постройки или недавно отреставрированных

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат  на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Особенности подключения ламп на 12В

Так как для работы некоторых разновидностей точечных светильников требуется напряжение в 12 вольт, к сети подключают понижающий трансформатор. Кроме того, в домашней сети находится переменный ток, а для светодиодов нужен постоянный. Если есть навык и опыт, преобразовать электричество можно самостоятельно, использовав диодный мост, резистор и емкость. Все же рекомендуется выбирать заводские устройства, так как они более надежны, безопасны и имеют гарантийный срок.

Перед тем как купить трансформатор, рассчитывают максимально разрешенные величины тока. Этот показатель зависит от количества подключаемых светильников. Общая мощность устройств должна быть на 20% ниже, чем у блока питания. Так, если планируете устанавливать 6 ламп по 20 Вт, тогда потребуется трансформатор с мощностью в 150 Вт (6 шт. * 20 Вт * 1,2 = 144 Вт). Все характеристики устройств указаны на их упаковках и в описании.

Подключение светодиодных ламп на 12В

Схема подключения низковольтных светодиодных светильников мало чем отличается от описанных в предыдущих разделах. В цепь после распределительной коробки устанавливается трансформатор, и уже дальше протягивают кабель. Чтобы при монтаже не ударило током, не забудьте отключить подачу питания.

Все описанные схемы просты в реализации, а чтобы избавиться от лишних трат и головной боли, покупайте светильники, работающие от напряжения в 220 вольт. Если не уверены в собственных силах или недостаточно инструмента для выполнения работ, обращайтесь к профессионалам. Качественный монтаж гарантирует долгий срок службы светильников и безопасность работы электропроводки.

Основные выводы

Светодиодные панели предназначаются для дополнительного, основного, декоративного и специального освещения. В их состав входят:

1. Корпус.
2. Светодиоды.
3. Отражатель.
4. Линза.
5. Крышка.
6. Рассеиватель.

В зависимости от назначения и сферы применения лед-панели могут быть подвесными, встраиваемыми и накладными. По форме они различаются на квадратные, круглые и прямоугольные. Среди их главных преимуществ – экономичность, долговечность, термостойкость, экологичность, бесшумность и малая толщина. В основном их монтаж осуществляют на базовый, подвесной или натяжной потолок.

Предыдущая
СветодиодыОсобенности и критерии выбора кабеля для светодиодной ленты
Следующая
СветодиодыТонкости светодиодного освещения теплицы и его расчет

Основные выводы

Изготовить светильник своими руками можно с применением подручных средств и недорогих радиотоваров. Также для этого потребуется непосредственно светодиодные элементы – лампы или ленты. Они могут быть как маломощными, так и сильными. При выборе материала для корпуса нужно исходить из параметров их теплоотдачи. Чтобы подключить такой прибор в сеть без блока питания, потребуется изготовить драйвер с гасящим конденсатором, предварительно рассчитав его по формуле.

С помощью предложенной технологии можно изготовить светильники любой формы и параметров для установки их в качестве основного или декоративного источника освещения. Монтировать своими руками их можно на потолок и стены в плафоны, в люстры и настольные лампы, а также в любую другую специально изготовленную художественную конструкцию.

Предыдущая
СветодиодыФормула и пример расчета ограничительного резистора для светодиода
Следующая
СветодиодыПодробно о характеристиках светодиодных ламп

Основные выводы

Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:

1. Встраиваемые.
2. Накладные.
3. Подвесные.
4. Узко- или широконаправленные.
5. С возможностью поворота.
6. Панельные, плоскостные и специфические.

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.

Предыдущая

СветодиодыТонкости светодиодного освещения теплицы и его расчет

Следующая

СветодиодыПонятие и показатели коэффициента мощности светодиодных ламп

Основные выводы

Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:

1. Встраиваемые.
2. Накладные.
3. Подвесные.
4. Узко- или широконаправленные.
5. С возможностью поворота.
6. Панельные, плоскостные и специфические.

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.

Предыдущая
СветодиодыТонкости светодиодного освещения теплицы и его расчет
Следующая
СветодиодыПонятие и показатели коэффициента мощности светодиодных ламп
