Как установить доводчик на дверь

Выбор

Преимущества использования оборудования несложно оценить: материалы и технологии для утепления деревянных, пластиковых и других типов полотен не нужны, ведь не придется регулировать плотность закрытия вручную. Больше не будет сильных хлопков при закрывании дверей, исчезнут сквозняки. Но все это возможно только при условии выбора правильного типа изделия.

Классифицировать межкомнатные механизмы можно по разным признакам, по типу монтажа выделяют 3 типа доводчиков: накладные, напольные и скрытые. Накладной вариант системы автоматического закрывания относится к категории самых бюджетных и распространенных изделий. Они часто устанавливаются в общественных местах без высоких претензий в оформлении интерьера. Их можно встретить и на межкомнатных дверях, однако подходят они для этого хуже всего.

• Устройство с креплением к накладной петле
• Напольный механизм
• Скрытый

Скрытые (рамочные) доводящие изделия — оптимальный вариант для межкомнатных дверей. В их основе — скользящий рычаг, за счет чего изделие получает небольшой размер. Механизм встраивается в дверное полотно и практически невидим при монтаже.

Напольные варианты некоторые специалисты относят к категории скрытых механизмов с тем лишь отличием, что располагаются они не вверху, а на полу.

Скрытые и накладные доводчики для межкомнатных дверей

Напольные и скрытые доводчики могут быть установлены практически на любой тип межкомнатных полотен. И перед выбором того или иного доводчика следует ознакомиться с его особенностями:

1. Скрытые. Отличаются самым незаметным механизмом. Делятся на две группы. Первая — изделия со скользящим стержнем. Устанавливаются вверху. Вторая — петли с доводчиком. Обладают небольшим размером, встроены в корпус петли. Интеграция в элемент двери делает этот тип максимально незаметным. Подходят для легких межкомнатных дверей и обладают уменьшенным рабочим ресурсом.
2. Напольные. Качественный вариант для установки в помещениях со стеклянными межкомнатными дверями. Могут использоваться вместе с деревянными или пластиковыми полотнами там, где дизайн играет важную роль. Встречаются в торговых центрах, офисах, бизнес-центрах. Принцип работы таких доводчиков не требует рычага. Полотно закрепляется прямо на ось механизма, поэтому установку нужно предусмотреть в момент подбора закрывающих полотен.

При выборе между напольными, скрытыми и накладными доводчиками нужно учитывать особенности межкомнатных дверей:

достаточная сила тяги (соответствие механизма габаритам и весу полотна); для раздвижных дверей выбирают гидромеханический скрытый доводчик, а для распашных с возможностью интеграции в полотно — скрытый магнитный механизм; обращают внимание на дизайн — изделие должно соответствовать общей концепции помещения. Правильно подобранный доводчик обеспечит надежное закрывание полотен и продолжительную работу

Но для этого нужно учесть класс изделия, а также выбирать надежных производителей, которые используют лучшие материалы для скрытых дверных доводчиков либо напольных аналогов

Правильно подобранный доводчик обеспечит надежное закрывание полотен и продолжительную работу. Но для этого нужно учесть класс изделия, а также выбирать надежных производителей, которые используют лучшие материалы для скрытых дверных доводчиков либо напольных аналогов.

Классификация

В зависимости от веса и размера полотна подбираются доводчики с разными усилиями для закрывания/открывания. Чем больше вес двери, тем больше это усилие. Всего существует 7 классов дверных доводящих механизмов.

Класс доводчика	Ширина полотна в см	Максимальный вес полотна в кг
1	75	20
2	85	40
3	95	60
4	110	80
5	125	100
6	140	120
7	160	160

Не все двери строго соответствуют представленным стандартам. Если, например, ширина полотна будет 100 см, но вес — 105 кг, то выбирать класс необходимо в большую сторону. То есть для подобного полотна потребуется доводчик 6 класса.

Не следует выбирать класс с большим запасом. Это не повлияет на увеличение срока его службы, но потребует больших усилий при открывании/закрывании.

Настройка и регулировка

Во избежание вероятных поломок доводчик время от времени нуждается в регулировке. Чаще всего регулировочные работы заключаются в том, что мастер меняет скорость движения дверного полотна. В случае если дверь открывается очень медленно, необходимо отрегулировать механизм, произведя сжатие пружины, задействовав для этого особую фиксирующую гайку. Контролировать быстроту закрывания двери возможно, поворачивая головку первого клапана по ходу часовой стрелки или же в противоположную сторону, при этом количество оборотов в одну и другую стороны не должно превышать двух. Однако конструкция доводчика имеет и другой клапан, назначение которого – способствовать плотному смыканию дверного полотна с дверной коробкой в ситуации, когда дверь прилегает недостаточно. Эта функция называется «дохлоп». Существуют и доводчики с третьим клапаном, которые в состоянии регулировать ход дверной конструкции при угле 80 или 90°. Устройства, оснащённые тремя клапанами, имеют более высокую цену.

Иногда возникают ситуации, когда надо задержать дверь в открытом виде. В этом случае нужно прибегнуть к более тугому затягиванию фиксатора, отвечающего за данную функцию. Данную манипуляцию следует выполнять, открыв дверь на угол около 90 –100°. Если же требуется отрыть дверь на длительное время (к примеру, нужно заносить или выносить много вещей при переезде, в том числе и громоздкой мебели), следует прибегнуть к опции «Холд-опен» (hold-open). Холд-опен представляет собой особый рычаг, способный зафиксировать дверь в открытом состоянии на нужное время. Для этого надо открыть дверное полотно на 90–95 градусов и завинтить фиксирующий механизм. Теперь дверь закроется как обычно. А если дверь открыть на угол, превышающий 90 градусов, она автоматически останется в таком положении. Для отмены режима холд-опен нужно просто потянуть дверь на себя, и она закроется.

На продолжительность «жизни» доводчика влияет такой фактор, как вязкость масла. Степень вязкости масла в устройствах, расположенных на внешних дверях, в свою очередь, зависит от температуры окружающей среды. Поэтому регулировать такие доводчики необходимо дважды в год – отдельно на зиму и на лето. Кроме этого, обязательной частью ухода за прибором является своевременная смазка всех трущихся и вращающихся элементов. Доводчик, детали которого вовремя не обрабатываются маслом, прослужит недолго. Если же механизм пришёл в неисправность, ремонту он не подлежит. Помочь может только замена. Указывают на поломку такие признаки, как масляные подтёки и исчезновение способности удерживать дверь, а регулировка никак не влияет на улучшение рабочих функций.

Итак, установить доводчик на дверь, не прибегая к помощи специалиста, каждый вполне сможет самостоятельно. Но для этого следует внимательным образом изучить инструкцию и не полагаться на привычное «Сделаю по-своему, авось лучше будет». Помните, что при неправильной установке или эксплуатации даже очень качественный доводчик долго не протянет и не сможет эффективно предохранять дверь от повреждений

Если же данное устройство установлено грамотно и с вниманием ко всем деталям – многолетняя и надёжная защита от дверных хлопаний, сквозняков, неприятных скрипов вам обеспечена

Особенности установки скрытых доводчиков

Устройства скрытой установки принадлежат к одному из следующих типов:

1. Напольные. Обычно используются для стеклянных дверей, реже — для деревянных, ПВХ и металлических, когда требования к дизайну исключают навесной монтаж. Механизм утоплен в пол — видна только крепежная пластина. Такие устройства подвержены загрязнениям и повреждениям, они не подходят для уличной установки. Регулировка их достаточно сложна и требует наличия специальных инструментов.
2. Верхние. Требуют особой аккуратности при разметке и монтаже. Могут работать на уличных дверях, поскольку меньше страдают от грязи и поломок.
3. Встроенные в петли. Применяются для двусторонних дверей, типа арочных или салунных. Используются там, где проходят большие реверсивные потоки людей: метро, торговые центры и т.п.
4. Скрытые в дверной створке. Под них выбираются пазы, в которые монтируется механизм. Для регулировки требуются специальные инструменты.

Скрытые автодоводчики ограничены в габаритах, поэтому сила их пружины бывает недостаточной для тяжелых металлических полотен. В этом случае придется вернуться к классической схеме устройства.

Установка доводчика большинства скрытых моделей может быть выполнена своими руками, при этом уровень владения слесарными и общестроительными навыками потребуется более высокий.

Виды

В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

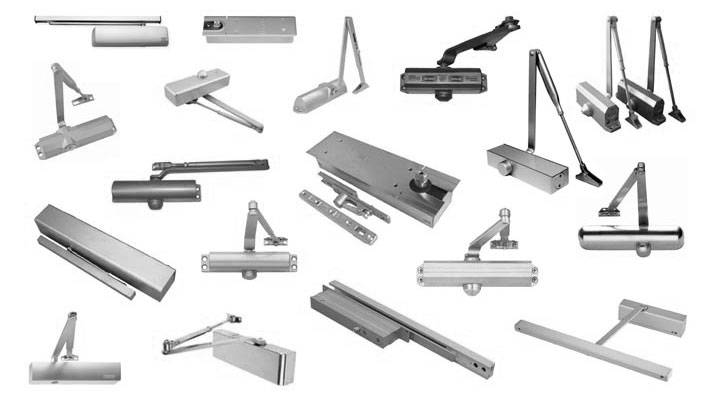

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

• Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
• Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

Виды

Чтобы выбрать и установить доводчик, нужно учесть устройство изделия. По месту монтажа различают следующие модели:

Накладные устанавливают сверху дверного блока. Крепление элементов осуществляют на полотно, раму, стену или дополнительные конструкции.

Модели напольного типа чаще используют для стеклянных створок. Изделие крепят снизу к полотну и полу.

Скрытые доводчики спрятаны внутри дверного блока. Установка очень сложная, обслуживание неудобное.

Различаются модели передачей усилия от рабочей пружины к рычажному механизму:

У моделей скользящего типа рабочий рычаг постоянно находится параллельно полотну. Внешний вид не портится торчащим коленом. Дверь открывается плавно с меньшим усилием.

Различаются доводчики внутренним устройством:

Кулачковый чаще применяется в системах скрытой установки или моделях с канальной тягой. Кулачок в форме сердца расположен на оси рычага и прижат с обеих сторон роликами. Во время открывания створки, кулачок сжимает рабочую пружину. Когда полотно начинает закрываться, пружина возвращается в исходное положение. Одновременно совершается проворачивание кулачка в противоположную сторону, что создаёт плавное закрывание створки. Регулировка кулачкового механизма осуществляется эксцентриком.

Зубчатый или гидравлический механизм обладает реечной передачей рабочего усилия. На оси рычага установлена зубчатая шестерёнка. При открывании створки, шестерня начинает вращаться. Зубья толкают рейку, приводя в движение поршень, который сжимает рабочую пружину. С закрыванием створки напряжение ослабевает. Пружина разжимается, толкает поршень, и действие всего механизма происходит в обратном порядке. Плавность открывания обеспечивают каналы, по которым внутри перетекает машинное масло. Регулировка механизма осуществляется винтами, изменяющими диаметр входа каждого канала.

Установка дверного доводчика своими руками: особенности устройства и монтажа

Что такое доводчик? Как он работает? Это устройство скапливает потенциальную энергию, когда дверь открывается, а затем расходует ее же для того, чтобы самостоятельно закрыть дверь. Аккумулируется сила в мощной пружине.

Передача усилия на пружину и в другую сторону происходит двумя разными путями, то есть существует два вида:

С внутренним гидравлическим контуром и реечной передачей силы. На оси рычага установлена шестеренка, которая проворачивается и передает движение дальше на поршень и он зажимает пружину. А затем, когда человек перестает влиять на дверь, то есть усилие извне заканчивается, пружина стремится вернуться в исходное положение и таким образом происходит закрывание. Тут встает вопрос о плавности действия – все происходит медленно, поскольку внутренние каналы заполнены специальным маслом.

Фото с сайта stroy-shkola.ru

С «кулачковым» механизмом. Рычаг передвигается кулачком сердцевидной формы, который с двух сторон подпирается колесиками – при открывании пружина сжимается, а затем сердечко проворачивается роликами и отпускает ее – дверь закрывается.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить — где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме — рычаг.

Также вам будет полезно узнать о том, как осуществляется установка межкомнатных дверей своими руками.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна толщина дверных коробок межкомнатных дверей. На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Также стоит больше узнать о том, как выглядит монтажный комплект для установки межкомнатных дверей.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Регулировка доводчика

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе — полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть здесь.

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

После того, как доводчик установлен и отрегулирован, необходимо скрыть следы установки с дверного полотна: убрать все дефекты, устранить появившиеся недостатки, портящие вид двери

Также стоит обратить своё внимание на то, как поменять замок на металлической входной двери

Что учесть при выборе доводчика

По европейским стандартам, мощность усилия классифицируется по классам. Их семь. Первый класс – для самых лёгких дверей, седьмой – для наиболее тяжелых. Класс обозначен на маркировке каждого изделия сразу после аббревиатуры EN. Например, EN 1 или EN 7.

Подбор механизма к каждой конкретной двери производится с помощью следующего списка.

В килограммах указан примерный вес дверного полотна, в сантиметрах – ширина полотна.

• 20 кг 75 см – 1 класс.
• 40 кг 85 см – 2 класс.
• 60 кг 95 см – 3 класс.
• 80 кг 110 см – 4 класс.
• 100 кг 125 см – 5 класс.
• 120 кг 140 см – 6 класс.
• 160 кг 160 см – 7 класс.

Иногда по такой классификации трудно подобрать механизм. Например, если кованая железная дверь ручной работы шириной 75 см весит около 70 кг. Тяжело весит и полотно из массива лиственницы, дуба или ясеня. В таких случаях подбирают, исходя из наибольшего показателя, то есть веса.

Монтаж доводчика на дверь

Перед непосредственной установкой доводчика на дверь необходимо:

• подобрать устройство, оптимально подходящее к дверному полотну;
• определиться со способом монтажа доводчика;
• изучить правила и принципы установки устройства. Как правило, схема монтажа доводчика входит в комплект;
• подготовить необходимые для выполнения работы инструменты.

Выбор монтажа устройства

При выборе дверного доводчика необходимо учитывать:

• габариты и вес дверного полотна;
• способ установки.

Все дверные доводчики классифицируются по единому европейскому стандарту (ЕN).

Подбор устройства в зависимости от параметров двери

Для более корректного подбора устройства необходимо опираться на максимальные параметры размеров двери.

Следующим основным критерием выбора дверного доводчика является способ крепления устройства. Именно от этого параметра зависит схема установки доводчика. В настоящее время производителями изготавливаются:

накладные устройства для довода двери. Такое устройство закрепляется в верхней части дверного полотна. Основное преимущество – возможность монтирования своими силами;

Устройство для установки на поверхность двери

скрытые доводчики. Основная рабочая часть механизма располагается внутри двери, что позволяет сохранить внешний вид;

Устройство, вмонтированное в дверное полотно

напольные доводчики. В большинстве случаев такие устройства устанавливаются на стеклянные двери. Установку напольного доводчика целесообразнее производить до окончательной отделки пола в помещении.

Устройство, вмонтированное в пол

Схема монтажа

Устройство и схема доводчика двери позволяют определить перечень инструментов, требуемых для монтажа устройства. Для выполнения работы потребуются:

• кернер – устройство, позволяющее определить места расположения крепежных болтов по прилагаемому шаблону;
• дрель электрическая (для подготовки отверстий для крепежа доводчика);
• шуруповерт или отвертка, подходящая по форме и размерам к крепежным элементам.

Схема подключения доводчика к двери следующая:

1. на предполагаемом месте установки доводчика закрепляется специальный шаблон, входящий в комплект устройства при покупке и определяются места расположения крепежей. Если шаблона в комплекте нет, то можно нанести разметку стандартным способом при помощи рулетки и маркера;
2. просверливаются отверстия в отмеченных местах;

Длина и диаметр просверливаемых отверстий должны быть полностью идентичны  соответствующим параметрам болтов, используемых для фиксации доводчика.

Подготовка отверстий для монтажа устройства

1. устанавливается корпус устройства;

Фиксация корпуса доводчика на дверном полотне

1. закрепляется рычажная тяга;

Фиксация рычажного механизма

1. производится регулировка параметров работы дверного доводчика. Для этого ослабляются или закручиваются соответствующие болты, расположенные на корпусе устройства;

Установка основных рабочих параметров дверного доводчика

1. корпус доводчика соединяется с рычажной тягой;
2. устанавливаются декоративные накладки.

Процесс самостоятельной установки дверного доводчика подробно рассмотрен на видео.

Для длительной эксплуатации доводчика рекомендуется регулярно проверять работоспособность устройства и один раз в 6 месяцев производить смазку основных механизмов.

На что нужно обращать внимание при выборе

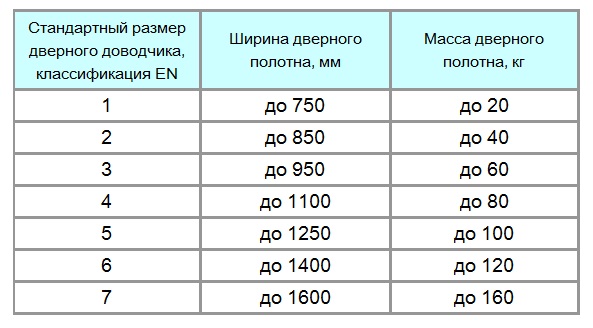

Таблица классности дверных доводчиков

• Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
• Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
• Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
• Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
• Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

• Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
• Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
• Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
• Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

• При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
• Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.
