Методы, которые способны улучшить сигнал радио в автомобиле

5) Поменяйте радиомагнитолу

В целом радиотюнеры в головных музыкальных устройствах современных автомобилей, которые устанавливаются на ]при сборке автомобилей достаточно качественны для уверенного приема радиоканалов. Но к сожалению, не все радиомагнитолы созданы равными. Например, не редкость, когда даже дорогостоящие цифровые аудио блоки обеспечивая невероятное качественное звучание CD/DVD носителей оснащены не очень качественным радиотюнером. Причем не качественные радиомагнитолы даже встречаются в дорогих премиальных автомобилях. Иногда качество приема радиосигнала в автомобилях эконом-класс даже лучше, чем в люксовых.

Как выбрать место для парковки: Полное руководство

Так что если вы проверили все радиооборудование и так не установили причину некачественного приема радиосигнала, то вероятнее всего если вы не можете обойтись без чистого звучания радиоканалов вам предстоит поменять вашу штатную магнитолу на более качественную, которая имеет более продвинутый радиотюнер.

При выборе магнитолы обращайте внимание на марку и ее стоимость. Помните, что дешевые экземпляры не смогут обеспечить вам качественный прием радио в автомобиле

Как усилить радиосигнал FM в домашних условиях

Существует несколько способов, которые помогут улучшить автомобильный или домашний FM-сигнал:

• удлинить провода и вывести антенну в окно;
• прикрепить к конструкции металлические детали, можно попробовать навесить несколько тяжёлых скрепок;
• приобрести блок питания минимум на 12 В;
• путём проб найти место, куда попадает прямая волна от радиостанции. Для этого нужно походить по комнате с антенной и определить точку с лучшим сигналом.

Самая распространённая ошибка – изготовление антенны с закрытой проволокой. Чтобы устройство лучше ловило сигнал, провод нужно оголить, оставив только металлическую оболочку.

Возможные причины плохого сигнала

Можно легко разобраться с тем, почему магнитола не ловит радио. Ухудшение приема чаще всего вызывается проблемами с антенной. Если повреждена экранная оболочка кабеля, то прием будет сопровождаться сильными помехами. Если антенный провод оборвался или переломался, либо отошла вилка, вставляемая в саму магнитолу, то не работает радио совсем. Если применяется активная антенна, то ресивер плохо ловит радио из-за того, что не подключено питание к усилителю, или плохо контактируют приемные диполи с модулем усилителя из-за окисления либо повреждения.

Другая причина плохого сигнала заключается в отдаленности ретранслятора или радиобашни от места приема и в наличии естественных или искусственных препятствий, стоящих на пути радиоканала. Проникающие в радиоэфир шумы от атмосферы, линий электропередач, троллейбусных и трамвайных проводов ухудшают качество приема, из-за чего на некоторых магнитолах плавает тембр, и появляется неприятное шипение, режущее слух. Устройства японского производства плохо ловят радио из-за своего диапазона, отличающегося от принятого в России.

На дешевых китайских магнитолах радиопомехи могут проявляться от различных электронных устройств, например, видеорегистраторов. Еще одна причина, по которой не работает радио в машине — это неисправность самого тюнера. Следует еще и проверить динамики, неисправности которых вызывают хрипы и потрескивания, затрудняющие настройку.

Сброс настроек

Если при включении магнитолы любой канал начинает издавать ужасный треск и шипение, а антенна при этом в полном порядке, то проблема в настройках. Они могут сбиться при резком выключении магнитолы или по другим причинам. В таком случае нужно еще раз настроить волны на каждый выбранный канал.

Сделать это можно следующим образом:

• найти инструкцию по использованию магнитолы;
• открыть раздел, в котором указывается порядок настройки;
• выбрать нужные волны радиостанций и каждой присвоить отдельный канал.

После этого можно считать проблему легко устраненной. Главное делать все в строгом соответствии с инструкцией.

Критерии выбора: что важно и что нет

А здесь и сейчас мы рассмотрим специфику подбора комнатных приемников, а затем расскажем о самых стабильных и мощных моделях для установки внутри дома или квартиры.

Тип принимаемых волн

Вещание цифрового ТВ осуществляется в дециметровом диапазоне (ДМВ), то есть длина волны для него составляет менее метра. По сути, никаких специальных цифровых антенн не существует: принимать DVB-T2 можно на любую установку, которая ловит подходящий диапазон. Конкретно же для «цифры» в силу ее дециметровой природы нужна:

• ДМВ-антенна. Она, как правило, небольшая, поскольку размеры резонаторов должны хотя бы приблизительно соответствовать длине волны;
• Всеволновая (она же гибридная или комбинированная). Обычно это та же ДМВ-антенна, но снабженная дополнительно резонаторами для МВ-диапазона. Они бесполезны для «цифры», но могут пригодиться, если кроме нее с ретранслятора передается еще и местное аналоговое телевидение.

Использовать МВ-антенны, которые часто были в ходу для аналогового вещания, бессмысленно. Даже если сигнал и удастся уловить, он будет крайне слабым и плохого качества.

Конструкция

По своей конструкции комнатные антенны делятся на следующие типы:

• Однонаправленные. По сути, это комнатный аналог внешней индивидуальной телеантенны. Обычно выглядит как штырь, на котором крепятся «рожки»-резонаторы, хотя возможны и другие конструкции (например, волновой канал). Основное свойство такой конструкции – наилучший прием оттуда, куда она ориентирована. За счет этого сигнал максимально усиливается. Подойдет для районов с относительно слабым сигналом.
• Плоские. Эти могут выглядеть по-разному, но в целом обычно представляют собой замкнутую петлю из проводника соответствующих размеров. В самом простом случае – кольцо из кабеля диаметром 25–30 см. Наилучший прием обеспечивает в том случае, когда направление на ретранслятор перпендикулярно плоскости. Подойдет для сигнала средней мощности.
• Сферические. Эта довольно редкая конструкция представляет собой нечто вроде модели глобуса, сделанной из проволоки: три перпендикулярных друг с другом кольца. Антенна удобна тем, что принимает сигнал с любой стороны (то есть относится к типу всенаправленных) и не требует ориентирования. Однако нуждается она в очень мощном сигнале. На практике встречаются редко: пик популярности экспериментов с такой конструкцией был в 60–70-х годах, сейчас мало кто решается производить такое для эфирного телевидения. Куда чаще их можно встретить в качестве спутниковых: там шар из диэлектрического материала выступает в качестве линзы, которая может одновременно фокусировать сигналы с нескольких спутников.

Усиление

Пассивная (без питания)

Пассивными называют обычные телеантенны без дополнительных электронных блоков. В них под действием электромагнитной волны возникают колебания, которые передаются для расшифровки на тюнер цифрового ТВ (встроенный в телеприемник или внешний в виде приставки-ресивера). Главное преимущество такой антенны – ей не нужно дополнительное электропитание для усилителя сигнала.

Средний коэффициент усиления – до 6 дБ. Они подойдут там, где сигнал от ретранслятора имеет большую или среднюю мощность, а расстояние до телевышки невелико.

Активная (с питанием)

В этих антеннах дополнительно имеется электронный блок, который усиливает мощность колебаний. Могут иметь коэффициент усиления до 27–30 дБ. Любопытно, что антенна активного типа может использоваться и как пассивная. Для этого, как правило, достаточно просто отключить питание. Обратный же процесс обычно невозможен без серьезной переделки всей конструкции.

Активные в зависимости от конструкции могут использовать постоянный ток в 5 или 12V. Различие здесь в следующем:

• ток в 5V подается через ресивер или антенное гнездо телевизора, если такая опция у этого оборудования есть;
• ток в 12V подается от внешнего блока питания, подключаемого в розетку.

Антенна с внешним питанием в 12V удобна в тех случаях, когда она будет использоваться для 2 и более телевизоров или ресиверов. Сплиттер (разветвитель кабеля) может и не передать питание от приставки или ТВ-приемника. Кроме того, многие модели телевизоров со встроенным цифровым тюнером не поддерживают питание антенны, и здесь потребуется внешний источник.

Это самые мощные устройства, они способны принимать сигнал на расстоянии до 40–45 км от ретранслятора. Поэтому их можно использовать за городом, на даче, в сельской местности и т. д.

На рынке телеантенн присутствует множество производителей из разных стран. И каждый день появляются новые бренды. Теоретически марка может кое-что сказать о качестве антенны. Но реально ориентироваться надо на технические характеристики, а не на бренд.

Причины слабого сигнала

Антенны бывают 2-х видов: спутниковые и телевизионные.

Хороший сигнал спутниковой тарелки зачастую зависит от ее диаметра – чем он больше, тем лучше частота принимаемого эфирного сигнала. Белые точки или полосы на экране указывают на слабый сигнал из-за разнообразных помех на улице — высоких зданий, деревьев, из-за неправильного разворота спутниковой тарелки и потери сигнала ретранслятора.

Телевизионные антенны бывают комнатные и уличные.

Расстояние в 10-15 км также дает уверенный прием и хорошее качество изображения и звука. Но если вы находитесь в городской черте в жилом доме не выше 3-го этажа, да к тому же окружены многоэтажками и высокими деревьями, то хорошее изображение вам не гарантировано.

Уличная антенна будет давать хорошее качество изображения при наличии усилителя и более оптимальной конструкции приемника. При ее выборе нужно учитывать воздействие на нее атмосферных осадков и силу порывов ветра, чтобы ничего не помешало уверенному приему ТВ-сигнала и не изменяло направление самой антенны по отношению к телевизионному передатчику. А также для нее желательно более близкое расположение телерадиовещательной вышки.

Еще одной причиной плохой трансляции может стать использование слишком длинного телевизионного кабеля, протянутого от приемного устройства к телевизору.

Практический пример

Это схема автомагнитолы Blaupunkt London MP-48. Три резистора и создают подобие 330 Ом на входе в пьезофильтр Z101. Они же нужны и для другой цели (пониже написано). В этой магнитоле отлично.

Рисунок 3

Рисунок 4

Но в нашей схеме тюнера рис.1 резистор R2607 = 330 Ом является как бы половинкой для сигнала, а вторая половинка сигнала идет с коллектора транзистора Q2601. Возникает несимметрия в подводе сигнала на пьезофильтор. А значит и качество работы самого пьезофильтра будет уже не самым лучшим. Желательно положительную и отрицательную полуволну сигнала подавать на пьезофильтр строго симметрично и только через 330 Ом (примерно как на рис.4).

Еще хуже обстоит дело с самим транзистором Q2601 (рис.1). Он является усилителем промежуточной частоты (УПЧ). Но: во сколько раз этот усилитель усиливает сигнал? Совершенно не определено. Такая схема (с эмиттером на земле) обладает самыми большими искажениями из всех возможных схем. Благо – сигнал у нас очень мал по амплитуде и модуляция частотная. Транзистор худо-бедно работает. Но очень слабенько.

Рисунок 5

Часто улучшают работу такого УПЧ постановкой резистора обратной связи в эмиттер транзистора – R3=10 Ом на этой схеме. Но практика показывает, что толку от этого очень мало. А при сопротивлении этого резистора ?24 Ома усиление этого УПЧ становится равным единице. То есть никакого усиления. Только добавляются искажения. Кстати на этой схеме есть резистор на первый пьезофильтр CF1 – R44 = 100 Ом. Это, конечно, не 330 Ом, но уже очень неплохо.

Рисунок 6

На этой схеме показан УПЧ с несколько лучшими характеристиками. Применяется в относительно дорогих тюнерах и в микросхемах. Но и здесь для положительной полуволны входного сигнала никак не определены параметры усиления. Так же для нормального режима по постоянному току желательны резисторы в эмиттерах транзисторов. В моей практике этот УПЧ особо себя не проявил. То же дает искажения. А других схем в общем-то и нет.

Смените магнитолу

Когда производятся автомобили, то магнитола довольно хорошо воспроизводит любые звуки, но бывают случаи, когда ее качество не всегда высокого уровня. Поэтому неполадки и с этим вполне вероятны даже если их долгое время не было. Обычно некоторые каналы на радио передают нечеткое и шумное звучание при плохих погодных условиях, когда на улице ливни или когда вы находитесь в горных местностях. Пригодность магнитолы не зависит от типа или стоимости машины. Иногда даже случается так, что в более функциональных и современных машинах приемник работает хуже, чем в машине двадцатилетней давности. И как следствие стоит задуматься над тем, чтобы срочно поменять магнитолу на более новую.

Факторы качественного и дальнего приема радиосвязи:

• Рабочее состояние антенн и наличие сбоев в работе, и ее высота установки.
• Частотный диапазон. При низких частотах радиосигнал будет менее длительным.
• Выходная мощность. Когда происходит ее увеличение сигнал становиться более четким и длиться дольше.
• Частота остановки сигнала. Чем выше уровень чувствительности сигнала, тем меньше требуется его напряжение в соответствии с шумом.
• Чувствительность приемных трактов.
• Зашумленность эфира.

Теперь о самих пьезофильтрах

Каково входное сопротивление пьезофильтра? Оно очень хитрое, частотозависимое. На расчетной частоте 10,7 МГц все нормально: полезный сигнал проходит дальше. А все нерасчетные частоты пьезофильтр направляет в землю, тем самым входное сопротивление пьезофильтра становится значительно ниже. На нерасчетных частотах пьезофильтр как бы шунтирует предыдущий каскад усиления, утяжеляет работу этого каскада. И, если этот предыдущий каскад слабоват, то здесь возникают сильные дополнительные искажения.

Что делать для снижения именно этих искажений? Давайте для начала снизим нагрузку на УПЧ. Поставим свой простой, не вносящий искажений фильтр перед пьезофильтром, который будет отсекать все частоты ниже расчетной частоты, тем самым облегчая работу УПЧ, самого пьезофильтра и снижая ненужные амплитудные колебания. Это – простой конденсатор.

Рисунок 7

Вот какая получается схема. Это то же не 330 Ом, но что-то близкое, с отсечкой всех низких частот. УПЧ будет работать полегче. А в самом пьезофильтре уменьшится наложение частот, предположительно отражающихся и на звуковых частотах, формирующих звуки «С».

Рис.7 – это первая доработка нашего FM тюнера, будь он автомобильный, стационарный или какой – другой. Всегда перед пьезофильтром необходимо ставить цепочку R+C указанных номиналов.

Но и сами пьезофильтры бывают разные. Вот JVC KD G827.

Рисунок 8

На данном фото показаны выпаяные из  блока тюнера автомагнитолы пьезофильтры, дающие очень металлические высокие частоты. Не то, чтобы они давали искажения, но высокие частоты были неприятные, гасились призвуки, терялась объемность и очень высокие частоты. Эти пьезофильтры заменены.

Рисунок 9

На этом фото видна опытная работа по подбору пьезофильтров, дающих звук получше.

Ну и какие же пьезофильтры дают звук получше?

Рисунок 10

Вот эти с буквой «Е» дают самый качественный звук. Найти их бывает непросто. Вообще качество пьезофильтров отражается только на высоких частотах звука. Влияния на средние и низкие частоты практически не чувствуется. Именно с этими пьезофильтрами звук наиболее приближен к естественному. Обязательно надо смотреть на цвет точки, отмеченной краской. Красная или ее нет это частота точно 10,7 МГц. Другие цвета – частоты несколько отличаются от 10,7 МГц.

Рисунок 11

Такие пьезофильтры то же неплохи. Можно смело ставить в любые тюнеры. Здесь нет никакой буквы. Эти пьезофильтры наиболее часто ставятся даже в не самые дешевые тюнеры. Им – второе место.

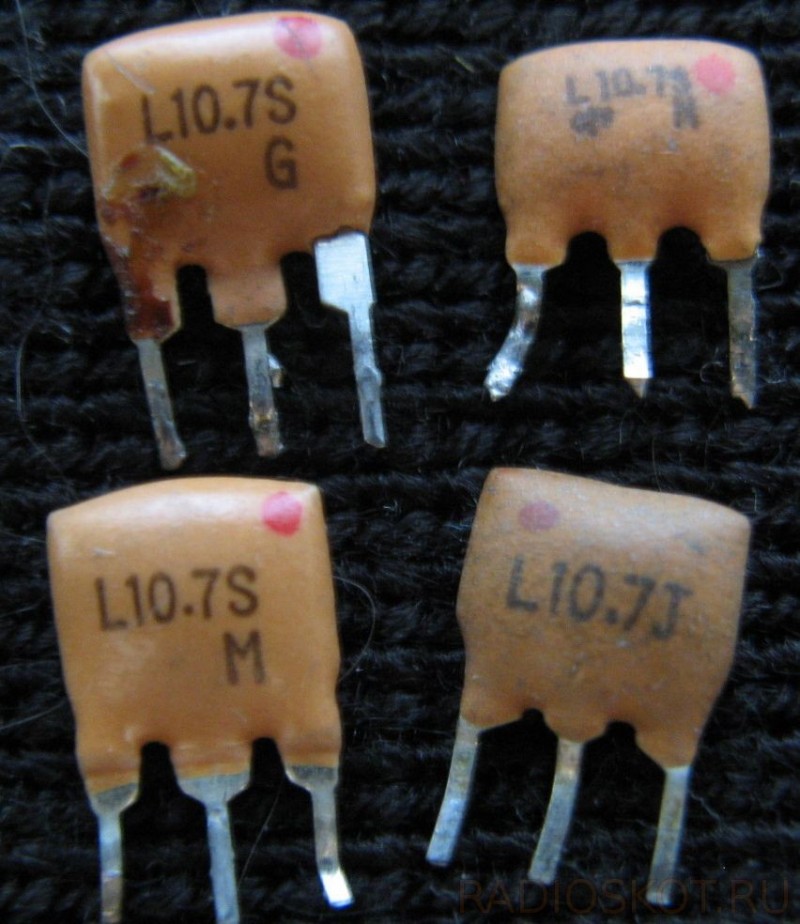

Рисунок 12

Самые странные пьезофильтры. С буквой «L». Они ставятся только в недорогие китайские тюнеры. На солидных аппаратах я их не встречал ни разу. Однако им смело можно дать третье место. Сперва было подозрение, что это фильтры только для моно тюнеров, вроде бы чуть уменьшался стереоэффект. Но нет – просто чуть уменьшались призвуки высоких частот – звук несколько стерильный. Но этот звук будет нравиться всем. Он не имеет металлической окраски, естественный. Чего нельзя сказать о  следующих пьезофильтрах.

Рисунок 13

Здесь четкий металлический призвук, обрезаны послезвучия. Могут быть только в автомагнитолах. Слушать можно, но удовольствия не получите. Зато помех в тюнере возможно будет поменьше.

Рисунок 14

У этих частота несколько смещена от 10,7 MГц. Цвет точек не красный. Процессор должен быть настроен именно под эти пьезофильтры. Их менять непросто. Частота индикации может сместиться, да и процессор может барахлить. Лучше не связываться.

Возможные неисправности

Для начала попытаемся определить, что послужило причиной плохого приёма сигнала автомагнитолой.

Причины могут быть разнообразны. Вот, пожалуй, самые распространённые:

• неисправность антенны. Антенна может быть повреждена снаружи, особенно часто такое происходит в зимнее время. Антенный штекер может отойти от гнезда подключения на корпусе магнитолы из-за вибрации автомобиля при движении;
• расположение трансляционных устройств радио сигнала на очень далёком расстоянии или присутствие на пути естественных преград горы, крупные и высокие постройки;
• присутствие в непосредственной близости линий электропередач, железных дорог, вышек сотовой связи и других радиоэлектронных помех;
• выхода из строя самого радио тюнера в приёмнике. Это может произойти как у бюджетных магнитол, так и в штатных системах премиум класса.

Причины затухания сигнала

Величина затухания зависит от:

• расстояния, которое проходит электромагнитная волна;
• несущей частоты передатчика (чем выше, тем больше потери) или длины волны;
• состояния и материала проводящей среды;
• наличия помех на пути распространения ЭМВ;
• качества регенерации и коррекции;
• формы сигнала.

Цифровой дискретный радиосигнал, проходя через повторитель, чаще всего полностью восстанавливается без потери информации.

Аналоговые сообщения при усилении сохраняют все приобретенные искажения и шумы. Соотношение сигнал\шум постепенно ухудшается, и в некоторый момент усиление теряет смысл, т. к. невозможно восстановить информацию.

Наиболее характерная форма помех для линий передач — перекрестная наводка. Причиной появления искажений могут быть неисправности оборудования, трещины изоляции. При передаче сигналов по проводам для устранения помех пары перевивают.

Экранирующие свойства материалов стен и отделки зданий также способны ослабить радиосигнал. Сильный экран — металлический сайдинг, алюминиевые сэндвич-панели, крыши из профлиста, металлочерепицы и т.д.

Подключение антенны FM-диапазона

Считается, подключение FM-антенны ведем тремя методами:

• При прямом – конструкция неотъемлемая часть прибора. Используются сотовыми телефонами. Часто в передающих устройствах антенна выполняется четвертьволновым диполем, землей послужит корпус прибора. Активное сопротивление составляет 30 Ом, реактивное снижается путем перестройки резонансного контура. Антенна несимметричная, в землю протекает эквивалентный ток идущему на каскад. Формирует потери, плюс расклад создает помехи. В случае стационарных устройств помогает хорошее заземление, если длина голого провода сравнима с десятой долей волны, контур заземления станет излучать, генерируя дополнительные помехи.
• В случае нерезонансного питания используется обычный фидер, волновое сопротивление которого равняется волновому сопротивлению антенны. Обеспечит отсутствие потерь, максимальный уровень сигнала. В линии присутствует бегущая волна, длина фидера не играет роли, погонные потери весомы. Метр кабеля до первого усилительного каскада снижает чувствительность приемника. Избегайте складывать бухты на полу. Лишний кабель меж приемником и FM-антенной обрезается. Проблему длинного фидера отсекает активный усилитель. Придется завести кабель 12 вольт на крышу, о длине перестанем беспокоиться. Решения уместны, где больше делать нечего, кроме как слушать радио. Нет интернета, телевидения, прочих коммуникаций. Если большинство покупных изделий настроены на сопротивление 50 Ом, самодельные необходимо должным образом согласовать. Делается при помощи КСВ метра, у автомобильных конструкций найден специальный винт для проведения операции. Позволит существенно улучшить прием. Причем меняются параметры антенны, длина. В идеале КСВ равен единице, на практике допускается ниже 2.
• Резонансные линии связи питания антенны являются, самым любопытным явлением. Проблема одна: условия прохождения сигнала сильно зависят от длины волны. Фидер должен быть кратен половине. Радиостанция вещает в некотором спектре, частота, на которую настраиваются приемник, FM-антенна, является несущей. Вокруг роятся гармоники, которые, собственно полезны. Лишенная пользы несущая не представляет ценности. Для телевидения резонансные линии связи теряют смысл, частоты могут различаться втрое. Выдержать условия кратности половине длины волны невозможно. Прелесть, что волновое сопротивление линии перестает играть роль. Антенна в таких условиях будет согласована. Любопытная особенность бодро используется для измерения сопротивлений. Например, при помощи линии длиной 5λ проводится исследование антенны исключением погрешностей, помех. Для измерения сопротивления антенны характеристики фидера никакой роли не играют, как было сказано выше. Однако ряд практических любительских радиоантенн используется на резонансной частоте, частоте гармоник. Питание при помощи резонансной линии станет годным выходом из положения. Останется согласовать вход приемника с сопротивлением FM-антенны.

Важность согласования понятна читателям. Недостаточно реализовать устройство FM-антенны, рекомендуется провести согласование

В противном случае нетерпеливые могут позаимствовать способ из Wi-Fi: берется кусок фидера длиной четверть волны (солидный провод), очищается от экрана, паяется на разъем, втыкается в приемник, чтобы кабель расположился вертикально. Примитивная антенна FM, по словам людей опытных, хорошо показывает себя при наличии в эфире волн, следовательно, подойдет нетерпеливым читателям, не желающим согласовывать проект. Простейшая FM-антенна, своими руками сделанная из любого обрезка коаксиального кабеля, способна принимать. Смело берите телевизионный, мощность будет теряться.

Надеемся, дали понять читателям основные принципы конструирования FM-антенн. Кстати, не выкидывайте сломанные гаджеты. Внутри плееров MP3, телефонов, модемов часто имеется необходимое. Даже крошечная заводская FM-антенна способна сто очков форы дать самодельной конструкции. Извлеките требуемую часть, электронику изучите. Пригодится. Не за горами время – будем контроллеры дома программировать, создадите собственные устройства цифровой обработки информации.

Автомобильная антенна: внутренняя и внешняя

Понадобится рамочное устройство, которое прокладывают сзади под уплотнителем стекла. В верхней части у нее зауженность, но габариты не те, что требуются при частоте 27 МГц. По этой причине по центру устанавливают конденсатор, с помощью которого выполняют настройку ТВ-антенны для авто в резонанс на необходимом канале.

Алгоритм изготовления:

1. берем провод МГТФ 0,5, который прокладывают по краям заднего стекла в виде трапеции;
2. то же проделывают и с верхней частью;
3. полюса располагают так, чтобы легко было добавить провода для согласующего конденсатора;
4. для снятия сигнала используют кабель РК-50;
5. в центре заднего стекла фиксируют 5-25 ПФ, к которому строго вертикально направлены оба кабеля.

Универсальная компактная ТВ-антенна в машину:

Внешняя

Для хорошего сигнала нужно закрепить пару телескопических антенн от радиоприемника. Корпус можно взять от польского устройства.

Подача питания на усилитель:

1. берем разъем для активной ТВ-антенны и припаиваем к нему провод;
2. кабель от ТВ-антенны пропускаем так, чтобы не пережать его;
3. прикручивается его к разъему;
4. провод, припаянный к разъему, подключается к выходу +12 на магнитоле для включения усилителя или активной антенны.

Существуют активные внутрисалонные комбинированные ТВ-антенны с внешними элементами для приема МВ/ДМВ.

Кроме вышеперечисленных, существуют метровая (скрещенные алюминиевые трубки) и фрактальная антенны.

Фрактальная Wi-fi-антенна своими руками:

Что такое мультиплекс цифрового ТВ?

Цифровой мультиплекс – это комплект каналов одной частоты. Есть два мультиплекса: первый доступен во всех городах с цифровым ТВ, но для второго готовы еще не все вышки. Для установки понадобится приемник и антенна с поддержкой DVB T2.

В современном мире существует значительный ассортимент высокотехнологичных и функциональных антенн для установки в домашних условиях. Но бывают случаи, когда телевизор перестал показывать в загородном жилище. Некоторые умельцы находят выход в данной ситуации и мастерят что-то, что помогает исправить ситуацию. Мало того, они дают рекомендации другим: как сделать антенну своими руками для телевизора. Давайте рассмотрим несложные методы, которые могут вам пригодиться.

Самодельные устройства особенно хороши, когда они нужны для временного пользования

Самый простой и необычный вариант сконструировать антенну – из пивных банок. И как утверждают специалисты, будут показывать целых семь каналов. Чтобы соорудить подобную конструкцию, подготовьте:

Решая, как сделать антенну своими руками для телевизора, учитывайте, что промежуток между торцевыми частями банок должно быть около 75 мм.

А лучшее расположение конструкции возле окон.

Палка, которая будет использоваться для антенны должна быть из дерева. Нельзя брать алюминиевые или титановые варианты. Части кабеля можно припаять. Вместо скотча можете воспользоваться изолентой или даже пластырем. Емкости для создания устройства должны быть хорошо промыты и обязательно просушены. Чтобы улучшить качество изображения, можно «поиграться» с расстоянием между банками.

Таблица 1. Антенна из пивных банок

Изображение	Этапы
	Заготовьте кабель. Для этого с одного края проделайте надрез и снимите прослойку изоляции. Затем срезается средний слой. С другого конца монтируется штекер для антенны телевизора.
	Запаситесь банками. Их емкость должна быть 1 литр!
	Подведите контакты. Один конец скрученного кабеля монтируется к банке, а второй с медной жилой к другой. Крепление проводится с использованием шуруповерта и паяльника.
	Соберите антенну. В качестве несущего устройства применяется тремпель.
	Настройте устройство.
