Как сварить печь для бани из трубы или баллона

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

• Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
• На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.

• Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
• Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.

• Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
• В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.

• Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
• Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

• экономия денежных вложений;
• металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
• достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
• округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

Изготовление печи из металла своими руками

При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:

• площадь помещения — от нее зависят габариты устройства;
• наличие желаемых функций — нагрев воздуха, воды;
• присутствие каменки открытого или закрытого типа;
• теплоемкость — защитное экранирование.

Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.

Материалы

При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.

Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.

Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.

Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.

Инструменты

Для выполнения всех этапов работы понадобятся следующие инструменты:

• сварочный аппарат;
• болгарка с отрезным диском по железу;
• емкость для замешивания раствора;
• печной молоток-кирка;
• мастерок;
• правило.

Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.

Этапы постройки. Как правильно сварить конструкцию?

Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:

1. Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
2. На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
3. На дренаж ставится опалубка из дерева, заливается бетонной смесью.
4. После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).

После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.

Затем приступают к сварке деталей конструкции:

1. По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
2. Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
3. Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
4. Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
5. Приваривается труба дымохода и ножки корпуса.

После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.

Возможные сложности в установке

При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:

• несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
• недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
• неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.

Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером

Печь из металла – современность и качество

Для кого-то кройка и варка металлоконструкций куда более простое занятие, чем кладка кирпича. Использоваться в работе могут: стальные листы, трубы и т.д. Достаточно будет их разрезать, а при сборке металлические печи состоят из тех же функциональных частей, что и кирпичная. Естественно, отличается конструкция и с эстетической точки зрения. По чьему-то мнению более оригинально на фото и при визуальном осмотре выглядит кирпичная кладка, а кому-то больше нравятся металлические конструкции более современного вида.

Печная топка в металлической конструкции со временем приобрела определенные изменения. Называются они теперь газогенераторными и работают по следующему принципу: в одном отсеке сжигается топливо, а во втором сжигают продукты его сгорания. В связи с такой двухэтапной обработкой топлива можно увеличить производительность печи примерно на 20 процентов.

Самый большой недостаток, которым обладают металлические банные печи, – это чрезмерное нагревание элементов, а потому безопасность эксплуатации такой конструкции снижается. Исправляется этот недостаток путем обкладки печи специальным огнеупорным кирпичом, либо, сделав навес стального экрана (конвектора), который позволит распределить горячие воздушные массы равномерно по всей парной и другим помещениям бани. Благодаря тому, что топка будет остывать под воздействием комнатного воздуха, а не различных охлаждающих установок, предельная длительность ее эксплуатации увеличится.

Обустройство дымохода

Дымоход является важной составляющей для выведения продуктов сгорания. Они бывают трех видов:

Они бывают трех видов:

1. Керамические. Дымоход из керамики имеет самый длинный срок годности. Максимально устойчивый к высоким температурам.
2. Кирпичные. Кирпичный дымоход из-за шершавой поверхности быстро накапливает сажу и замедляет тягу воздуха.
3. Стальные. Стальной дымоход, наиболее подходящий именно для бани в связи с доступной ценой. Так же из-за быстрого нагрева металла ставят бак, после используют для процедур. Дымоход из нержавеющей стали является самым актуальным. Данный материал не боится воды, высоких температур, мало подвержен коррозии, легкий, прочный и дешевый.

Процесс сборки:

• Перед установкой нужно обозначить место для проделки отверстия.
• На трубу устанавливается кожух из оцинкованной стали, после надеваются кольца, которые фиксируются на потолке. Нижняя труба крепится саморезами. Хомуты надежно фиксируют дымоход.
• Вторая часть устанавливается на крыше. Отверстия между крышей и дымоходом заполняются керамзитом глиной или асбестом.

Оснащение шибером

Ещё один способ бороться с повышенной тягой, из-за которой дрова прогорают слишком быстро и не полностью — установка шибера на дымоход.

Шибер — это клапан, который перекрывает дымоходный вытяжной канал и перекрывает тягу:

1. В закрытом положении тяги практически нет — воздух почти не засасывается через поддувальную и топочную дверцы.
2. В полностью открытом положении шибера тяга максимальная — это режим растопки.
3. Частично задвинув заслонку, можно уменьшить тягу, чтобы дрова не пылали, а тлели. Так на одной закладке можно париться дольше, чем обычно.

В заводских печах длительного горения шибер делают поворотным. В условиях дачи легче сделать его сдвижным. Для этого лист всего лишь нужно вырезать по размеру, а в дымоходе сделать щель. Вытягивать такую заслонку можно за язычок.

Как устроить каменку

Каменка — неотъемлемая часть банной печи. Благодаря ей увеличивается тепловая инерция, а также появляется замечательна возможность поддать пару, вылив на камни ковшик воды. Два типа каменок сооружают различным способом.

Открытая

Её сделать проще. Фактически всё, что надо — это соорудить поддон для камней в верхней части печи.

Для этого можно наварить на верхнюю панель борта — либо из сплошных заготовок листового металла, либо из сетки. Уложив камни в несколько слоёв, можно получить значительного увеличения теплоотдачи.

Второй вариант сооружения открытой каменки — вокруг дымоходного канала. Хотя воздух в нём и более холодный, чем на выходе из топки, но всё же достаточно горяч, чтобы разогреть камни.

Для этого на трубу ещё до монтажа дымохода надевается кольцо нужной ширины, потом оно проваривается и становится неподвижным.

Вокруг крепится сетчатый ограничитель — его можно как купить в магазине, так и изготовить самому из сетки-рабицы. Заполнив этот контейнер камнями, получаем небольшую, но эффективную каменку, которая занимает мало места.

Мнение эксперта
Левин Дмитрий Константинович

Открыта каменка позволяет достичь эффекта финской сауны — быстрого нагрева вплоть до 100 градусов и горячего, «сухого» пара, который моментально образуется при выливании ковшика воды на раскалённые камни.

Закрытая

Это полость внутри печи, куда складывают камни. При этом сам каменный заполнитель не должен соприкасаться с водой. Бункер для камней обычно делают в задней части печи, непосредственно рядом с топкой. Чтобы камни лучше прогревались, иногда делают из труб каналы, проходящие вдоль топки и открывающиеся в каменку — так температура повышается быстрей.

Внутрь закрытой каменки также ведёт канал, но представляет собой воронку. Испаряясь, вода не поднимается сразу в воздух, а понемногу выходит наружу в перегретом состоянии — так можно достичь эффекта русской бани с мягким паром.

Какой вариант каменки сделали бы Вы?

ОткрытыйЗакрытый

Монтаж

• На бетонном фундаменте для создания площадки 70х70 см и высотой 15-20см производим в два кирпича кладку из огнеупорного или красного кирпича с применением глиняного раствора.
• Дверцу топки размещаем в сторону двери.
• Дверцу каменки размещаем по диагонали, противоположно углу бани.
• Печку устанавливаем, делая 20см отступа от стены.
• В кирпичной кладке в месте выхода наружу дымовой трубы делаем утолщение на 15 см.
• Деревянные перекрытия покрываем специальным изоляционным стройматериалом (войлоком, картоном или асбестом) и очень тщательно промазываем глиной.
• Трубу между потолком и крышей оштукатуриваем и белим известковым раствором.
• Труба снаружи над крышей должна иметь высоту не менее 50см.
• Полок располагаем возле стенки, где печь, таким образом, чтобы удобно было на нём сидеть и не касаться потолка бани головой.

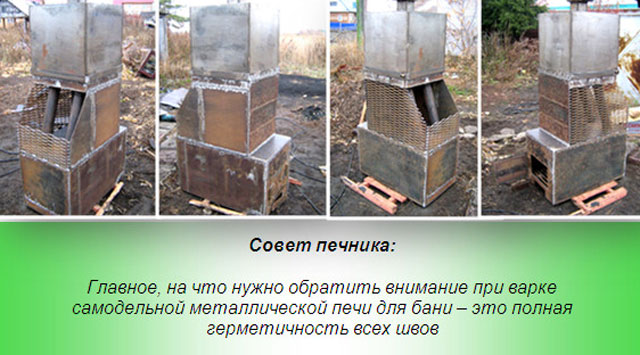

Практические советы и реальные фото готовых печей

Мастер или начинающий — каждый может включить фантазию и придумать свой способ улучшить сделанную своими руками печь для бани. Такая коррекция может затрагивать габариты печи или полностью пересматривать особенности конструкции отопительного устройства.

Предоставим несколько полезных советов, чтобы вы смогли определить для себя наилучший вариант и сделать подходящую печь для бани на дровах.

Ножки изделия лучше всего сделать как продольные салазки. Этот прием поможет избежать чрезмерного давления на напольное покрытие, за счет равномерного распределения веса печки на несколько досок пола. Это имеет смысл, так как помимо веса самой печи, на пол давит еще вес камней и воды в резервуаре. Ножки можно сделать из любого попавшегося под руку металла с нужными размерами. А сами салазки делают из угольника. Лучше не делать салазки слишком большими, так как они будут выступать за поверхность печки и вы можете споткнуться и травмироваться.

Дно и бока печи выкладывают огнеупорными кирпичами, так металлические стенки нагреваются меньше и тепло в печи будет дольше задерживаться. Кирпичи для таких целей бывают разные: тяжелые (которые проводят тепло) и легкие (они изолируют тепло). Изолирующие используют в основном для печей плавильного типа, чтобы высокая температура внутри конструкции не переходила на поверхности (они могут быть при этом совершенно холодными). Это отдельно указываем, чтобы вы не ошибись при выборе материала. Легкие изолирующие кирпичи не для банной печи. Если планируете повысить теплопроводность конструкции таким способом, не забудьте учесть для них место в топке.

Дверцы можно делать из оставшихся от вырезания отверстий частей металла. Чтобы получить пригодные к дальнейшему использованию куски металла, при вырезании старайтесь ровно вести срез, а чтобы сократить ширину разреза применяйте диски маленькой толщины. Такие диски добавляют трудоемкости процессу, но это “окупается” за счет сэкономленного времени на изготовление дверки впоследствии. Расход металла, соответственно, меньше. Сами дверки будут немного меньше отверстий под них, даже при минимальной толщине диска для резки. Чтобы не допустить проваливание их внутрь при закрытии делаем упоры. Подойдут небольшие металлические полоски, которые привариваются с обратной стороны прорези. Чтобы этим приемом еще и увеличить герметичность дверцы, приварите упоры не единично, а по периметру отверстия для дверцы.

Емкость для воды лучше изготовить из нержавеющей стали. Для сваривания такого металла потребуются соответствующие электроды. Для сваривания нержавейки требуется опыт, так как процесс сложнее обычной сварки. Ток нужно настраивать специально под нержавеющую сталь.

Чтобы обезопасить себя и детей от случайного прикосновения к горячей печи, установите защитное ограждение вокруг конструкции печи. Оно может быть прикреплено к самому устройству или быть переносным. Главное, чтобы ограждение создавало безопасные условия для пользования баней.

Ваша печка не дает столько тепла, сколько хотелось бы? Все можно исправить. Чтобы увеличить количество тепла, поставляемого печью, нужно добавить площади самой конструкции. Можно к бокам конструкции приварить пластины из металла. Они будут своеобразными радиаторами, дополняющими количество тепла, исходящего от печи.

Еще один способ добавить тепла: берем две изогнутые трубы с большим диаметром (около 50 см) и привариваем их по обеим сторонам печки так, чтобы один конец смотрел вниз (и был ниже печки), а второй вверх (выше конструкции). За счет этого приема из-за разности в температурах внутри труб, воздух снизу (холодный) будет втягиваться внутрь, а сверху выходить горячим.

Дверь топки лучше дополнить устройством для регулировки подачи потоков воздуха. Легче всего сделать его из куска трубы. Для этого берем металлическую трубу небольшого размера (до 10 см) и кусочек листового металла. В двери делаем отверстие по диаметру трубы и вырезаем из листа металла круглую деталь, которая будет немного меньше диаметра. Сверлим в трубе два отверстия на одном уровне по оси трубы. Расстояние между ними должно быть равно больше половины самого диаметра, иначе потоки воздуха будут проходить хуже. В отверстия продеваются кусочек катанки подходящего размера. Верхний край загибается как ручка. Кружок, который мы ранее вырезали из листа стали, привариваем к краю катанки.

Это только часть приемов, которые применяют, изготавливая самодельные печи для бани. Фантазируйте, воплощайте и делитесь новыми методами улучшения со своей практики.

Пошаговая инструкция по созданию печи с баком

Многие считают, что самодельные конструкции нельзя сравнивать с каменкой, произведенной в промышленных условиях. По своим эксплуатационным характеристикам такие печи не уступают готовым. А если мастер готов проявить немного терпения, то и дизайн изделия будет привлекательным.

Простой способ для новичков

Начинающие мастера часто интересуются, как сварить печку для бани своими руками из старого газового баллона. Этот способ считается наиболее простым.

Создать печь можно из старого газового баллона.

Этапы проведения работ:

1. Подготовить баллон. Открутить вентиль и заполнить его водой, которая вытеснит остатки газа (пропана).
2. С помощью болгарки отрезать по заводскому шву крышку баллона.
3. В крышке проделать отверстия, чтобы можно было установить дверцы топки и зольника. В корпусе сделать прорези для патрубка диаметром 100-150 мм. Патрубок необходим для соединения агрегата с дымоходом.
4. На проемы дверок приварить конструкции из металлических полос.
5. Внутрь баллона установить уголки, к ним прикрепить колосниковую решетку.
6. Приварить к торцу крышку изделия.
7. Изготовленные дверцы снабдить запорами и петлями и установить на место.
8. Приварить к баллону ножки (печь такого типа не имеет фундамента, ее ставят сразу на пол) и прикрепить патрубок для дымоотвода.

Перед использованием по назначению банную печь протапливают наружу. Это делается для того, чтобы выжечь остатки краски. Потом владелец может обезжирить поверхность баллона и покрыть его термостойкой краской.

Когда в бане нет электрического водонагревателя (бойлера), в дополнение к такой печи сваривают бак для нагрева воды, используя для этого нержавеющую сталь. Чтобы обеспечить нагрев жидкости, через такой бак пропускают дымоход или размещают резервуар отдельно, соединяя его с помощью труб с теплообменником. Последний монтируют на дымоотводе.

Сложная конструкция

Опытному мастеру доступно и устройство сложной конструкции:

1. С помощью болгарки из металла делают заготовки для будущих стенок изделия.
2. Дно печки выкладывают так, чтобы оно лежало на ровном основании. Затем начинают фиксировать стенки, начиная с боковых. Правильность расположения каждой проверяют угольником. Затем фиксируют заднюю стенку. После можно выполнять сварку швов по периметру. Хороший сварной шов должен быть максимально аккуратным.
3. Внутрь устанавливают перегородки, которые помогают разделить пространство на саму топку, отделение для золы и т.д. Для фиксации перегородок используют металлический уголок.
4. В заготовках для перегородки и лицевой части делают отверстия. К внутренней перегородке приваривают колосники, к лицевой крепят дверцу. После лицевую сторону приваривают к конструкции.
5. Мастеру нужно установить трубу в заранее проделанное для нее отверстие в крыше и зафиксировать у основания при помощи сварки.
6. Следует сделать защитные дверки и использовать для этого фиксирующие элементы.
7. На последнем этапе к корпусу приваривают ножки. Для их изготовления используют металлический уголок длиной до 12 см.

https://youtube.com/watch?v=CYkGnCoDWAQ

Модель может быть оснащена баком для воды. Его рекомендуется устанавливать на заднюю часть корпуса. Сверху на топочную камеру кладут специальные камни. Выходит печь, не уступающая по качеству фабричной.

Подготовка материалов

Лучше всего делать печь в баню из стальной трубы диаметром 300—500 мм или газового баллона. Причин несколько:

• труба – это уже готовый корпус агрегата, что упрощает дело;
• цилиндрическая форма предпочтительнее прямоугольной из соображений аэродинамики (обтекания воздухом) и теплоотдачи;
• сводчатые стенки без швов прослужат дольше плоских;
• круглый топливник проще чистить от золы и сажи.

Этапы изготовления дверец

Колосниковую решетку можно изготовить из уголков либо арматуры периодического профиля. Бюджетный вариант – лист толстого железа с продольными прорезями, покупной – литые чугунные колосники. Дверцы желательно выполнить двухслойными с прокладкой из базальтового волокна (на фото), чтобы не обжечься при случайном прикосновении.

Подготовительные работы

Прежде, чем приступить к изготовлению печки, необходимо определиться с местом её установки.

• Подготовить заранее бетонный фундамент для печи, высота которого составляет 25-30см.
• Если у вас деревянная банька, то печь и стенки возле печи нужно облицевать любым негорючим материалом или обложить кирпичом, в целях пожарной безопасности. Высота такой облицовки 1,2м, а ширина в обе стороны от печки по 0,8м.
• Необходимо при планировке учитывать размеры парилки и печки, они конечно взаимосвязаны. Ведь чем большего размера парилка, тем больше должно быть открытых камней и большего размера должна быть топка.
