Особенности проектирования мебели, важные нюансы и этапы работы

Программное обеспечение Woody

Этот продукт идеально подойдёт для тех, кто только начинает изучать изготовление корпусной мебели. Woody может быть использован рядовыми пользователями, желающими спроектировать мебель для своего жилища самостоятельно.

Преимущества программы:

• Дружелюбный интерфейс, позволяющий изучить основы программы Woody в короткие сроки;
• Создание спецификации материалов в автоматическом режиме. Спецификация будет содержать все необходимые размеры, артикулы деталей и даже их примерную стоимость;
• Обширная библиотека используемых материалов, в которой можно найти продукты самых популярных марок.

  Интерфейс программы Woody для разработка мебели Функциональность программы Woody позволяет брать за основу типовые детали и изменять их параметры под конкретные условия;

• Наличие трёхмерной визуализации позволяет Woody успешно конкурировать со многими аналогичными продуктами;
• Программа Woody позволяет создавать весь комплекс чертежей, которые могут пригодиться при производстве, начиная от сборочного, заканчивая отдельными чертежами со всеми размерами и крепёжными отметками.

Основной недостаток программы Woody заключается в отсутствие технической онлайн-поддержки разработчиков. Даже самая актуальная версия программы уже конфликтует с вновь вышедшими операционными системами, что вносит свои коррективы при использовании и отпугивает многих пользователей.

Онлайн-конструкторы

Просто и быстро, не требуется загрузка или установка программы. Для работы таких сервисов лишь понадобится установить или разрешить использование плагина Adobe Flash Player.

Онлайн-расчет компании «Мебельные детали»

Московская компания представляет подробный калькулятор для расчета шкафа-купе. Хоть он создан для того, чтобы посетитель смог оставить заказ, там все равно можно «собрать» свой шкаф и посмотреть чертежи и стоимость.

В правом верхнем меню в рамке «шаблоны» предложены готовые варианты шкафа или тумбочки.

Если из этого ничего не подошло — вводим свои параметры.

Сначала прописываются основные параметры — ширина, высота, количество секций и наличие антресоли. Теперь шкаф разделен на сегменты, каждый из которых обозначен цифрами. Далее идет выбор материала. Потом — наполнение по сегментам. Для этого и введено цифровое обозначение каждого сегмента. У каждого можно задать наполнение — оставить пустым или выбрать полки, ящики или штангу, указав их количество. Теперь переходим к дверям. У них установить количество горизонтальных делений или оставить сплошным полотном.

По мере добавления и изменения параметров будет меняться стоимость — в верхнем оранжевом прямоугольнике.

На этом конструирование шкафа закончено. Нажатием правой кнопки мыши и удерживая ее, модель вращается — ее можно посмотреть со всех сторон. А также — увеличить или уменьшить, покрутив колесико.

Когда шкаф готов — в верхнем правом меню, кликнув на «показать» можно выбрать спецификацию и чертежи деталей. В спецификации указаны все необходимые детали для шкафа и их количество, а на чертежах будут отображены все детали с размерами.

Но чтобы сохранить параметры, чертежи или картинки необходимо зарегистрироваться на сайте.

Сайт: mebel-detal.ru.

Сайт «расчет строительных материалов»

На сайте расчета строительных материалов есть еще один вариант калькулятора для шкафов купе. Тут меньше параметров, чем в предыдущем сервисе, зато чертежи с размерами, количеством отверстий и суммарными площадями материалов (для корпуса, внутренних деталей, перегородок и задней стенки) доступны для скачивания формате pdf без регистрации.

Каждый параметр обозначен буквой латинского алфавита, а ниже на схеме наглядно изображено, где находится этот размер в реальном шкафу.

Чтобы воспользоваться сервисом, кликните на картинку:

Пользоваться программами-расчетами — быстрый и легкий способ решения задачи. Они полезны и понятны не только профессионалам, но и обычным пользователям. Нужно лишь выбрать удобный вариант.

Программное обеспечение «Астра»

Проектирование мебели в конструкторе Астра Этот софт, в отличие от программного комплекса «Базис», настроен на проектирование корпусной мебели для малых и средних предприятий, что соответственно, сказывается и на его стоимость.

Стоит отметить схожесть с вышеописанным продуктом Pro100, но «Астра» проигрывает ему в функциональных возможностях.

Преимущества программы:

• Выбор способа раскроя, который будет минимизировать расход материала;
• Установка фурнитуры в автоматическом режиме;
• Создание полного комплекта рабочих чертежей;
• Возможность создания оценки стоимости работ;
• Бесплатная демонстративная версия обладает широким функционалом.

Недостатки программы:

• Составляемая смета не включает в себя цену фурнитуры;
• Высокие требования к персональному компьютеру, а именно к видеокарте;
• Небольшое количество типовых моделей;
• Сложная настройка программы.

Мебельный конструктор «Астра» состоит из нескольких модулей:

1. Раскрой.
2. Конструктор.
3. S-Nesting.

Первые два модуля предназначены соответственно для раскроя и визуализации, а последний для производства криволинейных моделей мебели.

Преимущества и недостатки проектирования мебели своими руками

В процессе проектирования мебели нужно будет создать правильные схемы и чертежи, а также провести различные расчеты. Только на базе предварительного детального планирования удастся получить надежную и качественную конструкцию.

На смену веб-сайтам пришли бесплатные программы.

Существует два вида проектов: типовые и индивидуальные. Примеры первой группы можно легко найти в интернете, их просто реализовать при небольшом бюджете. Индивидуальный проект создается под определенный дизайн. При этом потребуется поработать со специальными программами.

Планируя ремонт или желая обновить интерьер квартиры, нужно визуально представить, как это будет выглядеть после ремонта.

Проектные мебельные изделия можно назвать неповторимыми. У создания предметов обстановки на базе собственного проектирования есть как преимущества, так и недостатки.

Перед началом создания изделия важно получить некоторые навыки, включая умение составлять схемы, делать чертежи. Основные плюсы:

Основные плюсы:

1. Изделие будет точно соответствовать того месту, куда его планируют поставить в комнате.
2. Модель будет визуально неповторимой.
3. При создании предмета можно пользоваться различными материалами, придерживаясь нужного стиля.

Разработка дизайна мебели является сложным процессом.

Из ключевых минусов можно выделить следующие:

1. На разработку проекта нужно будет потратить много времени.
2. Мебель не будет стоить совсем дешево.
3. Есть риск, что даже при наличии базовых навыков при проектировании могут появиться ошибки.

При проектировании мебели учитываются индивидуальные предпочтения, вкусы.

Если сильно сомневаетесь в собственных силах, лучше обратитесь к профессионалам.

Программы для создания шкафов купе

В пространстве интернет можно найти множество утилит, в которых создаются проекты такого предмета интерьера, как шкаф купе

Стоит обратить внимание на следующие софты

Mebel PVM

Данный софт позволит определить реальную стоимость конструкции и просчитать количество требуемых материалов. Для получения точного результата нужно указать:

1. Сколько полок должно быть в конструкции.
2. Какова высота будущего предмета интерьера.
3. Ширина шкафа также указывается в специальной форме.
4. Раздвижные конструкции, которые будут в изделии, тоже необходимо обдумать для правильного их указания в списке.
5. Структура дверей также должна быть продумана.

PRO 100

Создать в 3D графическом режиме шкаф купе с PRO 100 очень легко. Преимуществами программы можно назвать следующие факторы:

1. Доступный для восприятия интерфейс.
2. Интуитивно понятное меню, благодаря чему каждый сможет понять суть работы в программе.
3. В утилите имеется целый ряд набора инструментов, с помощью которых для любой идеи найдется вариант воплощения.

4. Скачать утилиту можно бесплатно, а это в свою очередь, ощутимо расширяет круг пользователей.

5. PRO 100 с точностью до миллиметра рассчитывает количество необходимых материалов для конструирования шкафа купе. А это, в свою очередь, позволит определить, какая сумма средств необходима для закупки.
6. В системе есть возможность сохранить созданные объекты и создать собственную библиотеку инструментов.
7. Определившись с конструкцией и размерами шкафа купе, человек сможет в 3D режиме увидеть, как объект будет смотреться в расставленном виде в комнате.

В целом, программа достойна внимания, поэтому следует испробовать ее функционал для воплощения собственных идей. Видео обзор быстрого проектирования шкафа в PRO100.

eXponent Furniture Designer

Данный софт чаще всего используется в предприятиях, занимающихся сборкой и продажей мебели. Преимуществами является:

• возможность в несколько щелчков создать чертеж и осуществить расчет необходимых материалов для сборки шкафа купе;
• после внесения необходимых данных, можно увидеть рисунок в 3D режиме, который поможет рассмотреть все детали конструкции и проект мебели и внести коррективы в случае необходимости;

• в инструментах программы можно найти все необходимое для рисования проектов шкафов и других предметов мебели;

• после создания чертежей, пользователь имеет возможность сохранить созданные объекты или же распечатать их.

Среди многообразия программных обеспечений, каждый сможет подобрать для себя тот, который наиболее будет соответствовать предпочтениям. Главное, что с помощью данных утилит процесс создания проекта шкафа купе сводится к минимальным действиям и человек после несложных процессов сможет увидеть, каковой будет конструкция после ее сборки.

Программы для трёхмерного моделирования

Необходимость визуализировать рабочую сцену нужна по большей части для презентации мебели и разработки каталогов. При самостоятельном проектировании мебели это отходит на второй план, хотя и может служить полезным довеском. Процесс проектирования оптимально проходит в программах вроде PRO100, KitchenDraw или WOODY — одной из немногих бесплатных, но несколько устаревших на сегодняшний день программ. В них есть функция быстрого переключения отображаемого вида, начиная от чёрно-белого эскиза и заканчивая трёхмерной сценой с собственными источниками света.

Трёхмерная модель в WOODY 2.0

В комплексе «БАЗИС», например, всё не так радужно: основная работа ведётся в модуле «Мебельщик», а построение визуального концепта, игра с цветами, тенями и текстурами вынесена в модуль «Салон», который приобретается отдельно. Нельзя поспорить, что возможность визуальной оценки превращает проектирование в удовольствие, но в профессиональной деятельности это, скорее, отвлекающий фактор.

«Базис-Салон»

Несмотря на наличие графических средств, практически вся работа проводится методами параметризации. Объект на экране — лишь отображение, у него есть ряд свойств и особенностей, которые задаются вручную через параметрическое окно. Правда, в чисто визуальном режиме можно быстро перебрать имеющуюся библиотеку мебели, подобрать приглянувшиеся образцы, быстро поменять размер и пропорции (растянуть, сжать) каждого отдельного изделия и сделать глобальную расстановку, а уже потом переходить к работе над деталями.

Несколько советов при моделировании кухни

По словам специалистов, кухонная мебель может прослужить порядка 20 лет, при условии надлежащего ухода за ней и правильной эксплуатации. Учитывая то, что многие люди проводят на кухне немалую часть своей жизни, её обстановка должна быть максимально удобной и приятной. Поэтому прежде чем начинать проектировку этого помещения, следует заранее чётко определиться со своими желаниями и требованиями к этой части дома.

Подробный план помещения

Нарисуйте на бумаге как можно более подробный план помещения. Указывайте не только стандартные габариты, но и ряд других параметров:

• месторасположение имеющихся коммуникаций (вода, отопление, проводка, газ);
• размеры окон с точным указанием расстояния от подоконников до пола;
• наличие места для обустройства дополнительных шкафчиков, в которых будут храниться запасы или хозяйственные вещи;
• место, где будет располагаться обеденная зона;
• площадь кухонного помещения.

Во время указания этих параметров принимайте во внимание рост каждого человека, который будет находиться на кухне. При планировке и расположении мебели на кухне учитывайте рост живущих в квартире или доме людей. При планировке и расположении мебели на кухне учитывайте рост живущих в квартире или доме людей

При планировке и расположении мебели на кухне учитывайте рост живущих в квартире или доме людей

Зонирование кухни

Разбейте территорию своей кухни на несколько зон. В идеале планировка кухни должна включать в себя не менее пяти зон:

• зона для приготовления пищи;
• обеденная зона;
• зона мойки;
• зона для хранения кухонных принадлежностей и посуды;
• зона для хранения продуктов.

При распределении зон важно учитывать режим работы и свои потребности, а также левша вы или правша. Пример схемы зонирования кухни. Пример схемы зонирования кухни

Пример схемы зонирования кухни

Эргономика

Во время планировки зон хранения, расположение этих мест следует планировать в полном соответствии с эргономическими уровнями. Предметы, которыми вы пользуетесь чаще всего, необходимо хранить в легкодоступных ящиках (например, в нижней области верхнего стола или под столешницей).

Те вещи, которые используются реже, рекомендуется хранить в средней области нижнего и верхнего шкафа. Остальные предметы, которыми вы практически не пользуетесь, необходимо располагать в верхней области верхнего шкафа или в нижней области нижнего шкафа.

Специальные кухонные ящики и шкафы

Кухонную утварь можно хранить в специальных ящиках с высокими боковыми стенками. Практически все хозяйки предпочитают складывать одну кастрюлю в другую, что позволяет сэкономить до 55% свободного места.

Не рекомендуется выбирать нижние шкафы с распашными фасадами, так как они занимают слишком много места, в отличие от, например, шкафчиков с выдвижными ящиками. Если вы приобретёте шкафы с дверцами, то, пытаясь достать ту или иную необходимую вещь, вам придется постоянно нагибаться или даже убирать некоторые предметы.

При использовании шкафчиков с выдвижными ящиками вы всегда сможете легко и быстро достать все необходимые вещи. Рекомендуется использовать направляющие полного выдвижения, чтобы полностью видеть содержимое ящика.

Высота кухонного стола

Помните то, что высота кухонного стола для основных работ должна полностью подходить к вашему росту. Чтобы определить наиболее оптимальную высоту стола, согните руки в локтях. Полученное расстояние между рабочим столом и согнутыми руками должно составлять порядка 10-15 сантиметров.

Удобная планировка кухни для приготовления пищи

Кухонная столешница

Кухонная столешница должна обладать удобной для вас шириной. Помимо этого, зона подготовки должна обладать необходимым количеством света и места, что позволит сделать вашу работу наиболее комфортной. Самая оптимальная ширина этой зоны составляет порядка 90см.

Проектируем мебель

Проектирование может включать несколько этапов от подготовки технического задания до испытания опытных образцов.

Проектировать вы можете абсолютно любым способом. Как я в начале статьи писал, что многие, когда дело касается проектирования – начинают говорить про работу в компьютерных программах. Да, работа в программе имеет несомненные преимущества. Тут и скорость работы, и возможность избежать многих ошибок – но это не главное.

Поймите одну простую вещь. Любая программа, это просто лопата. Но если вы плохой землекоп, то какая бы у вас не была супер лопата – ваша канава все равно будет кривая и неаккуратная.

Любая компьютерная программа это просто отражение в модели или в чертеже ваших мыслей, идей, знаний и навыков. Ничего более. Если у вас есть понимание, что надо проектировать – вы это от руки нарисуете. Без какой-либо программы.

В начале своей ещё даже не конструкторской деятельности, а в то время когда сам работал в столярном цеху – мы с начальником садились и от руки рисовали эскизы. С размерами, деталями. Подписывали, что, где и как. Времени это у нас занимало немного, но зато такая предварительная работа – давала очень четкое понимание, что нужно сделать.

Это позже уже появились компьютерные программы и такое ошибочное мнение, что вот если я освоил программу для проектирования мебели – то я уже могу конструировать. Это всё ерунда, конструировать если вы можете – вы сможете и без программы. А если вы не знаете, что и как конструировать то никакая программа вам не поможет.

Но вернемся к нашему проекту. Из утверждённой заказчиком в концепции – делаем проект нашего будущего изделия. Со всеми деталями, сечениями и пояснениями – практически рабочий чертеж.

Материалы и размеры

Двери для шкафа-купе своими руками соорудить не так сложно, как это может показаться мастеру на первый взгляд. Однако в этом случае важна подготовка, в которую входит приобретение всех материалов и фурнитуры, а также выбор (расчет) размеров купейных дверей.

Материалы для изготовления дверей

Это первый этап, который необходимо пройти, если запланировано изготовление мебели своими руками. Выбор есть: для создания дверей для шкафа-купе можно использовать несколько подходящих материалов.

1. ДСП — кандидат традиционный. Эти плиты — самый распространенный и доступный по стоимости материал, поэтому их очень часто покупают для изготовления различных предметов мебели. Если у мастера пока нет опыта подобной работы, то ДСП станет лучшим выбором: работа с ними относительно проста. Лучший вариант — более защищенные ламинированные плиты (ЛДСП).
2. МДФ. Этот материал отличается более высоким качеством, но и цена его уже менее привлекательна. Если изготавливать из МДФ только двери, то при сборке шкафа можно немного сэкономить, зато двери будут выглядеть лучше.

Размеры

Ширина — тот параметр, который в большей степени зависит от размера мебели, но каких-то ограничений не существует. Однако есть ряд рекомендаций, позволяющих получить конструкцию, которая будет максимально удобной и беспроблемной.

1. Оптимальная минимальная ширина одной двери составляет 500 мм. Да, мастер может сделать ее уже, но в этом случае полотно может перекоситься, а затем попросту «выскользнуть» из направляющих.
2. Максимальная рекомендуемая ширина — 1100 мм. Но и этот размер не лучший вариант, поскольку хозяевам придется прилагать немало усилий, а для маленьких членов семей «начинка» шкафа-купе может стать недостижимой целью.

Если говорить о рекомендуемых размерах, при которых во время эксплуатации «вещехранилища» не возникнет никаких затруднений, то они находятся в пределах от 600 до 900 мм. На количество створок мебели влияет ее ширина. Двери в открытом состоянии не должны мешать доступу к наполнению шкафа.

Что касается высоты дверей, то в этом случае каких-то жестких ограничений нет. Данный параметр зависит от высоты потолков или от высоты собираемой мебели, поэтому данный размер владельцы выбирают самостоятельно.

Требования к проему

Они гораздо жестче, чем к традиционным распашным конструкциям, причем в большей степени это касается горизонтальности поверхностей. Исходными размерами остаются длина проема и его высота, но верхняя и нижняя граница должны быть идеальными по всей длине.

Небольшие отклонения боковых стен по вертикали не сильно скажутся на дверях шкафа-купе. Закрыть такие несовершенства декоративной отделкой тоже нетрудно. Однако даже небольшой перепад по горизонтали способен привести к тому, что створки шкафа будут постепенно разбалтываться. Худший сценарий — их заклинивание. Чтобы избежать таких последствий, верхний и нижний профили часто устанавливают на выравнивающие полосы. Первый, самый «экономный кандидат» — элемент, сделанный из ДСП.

Ширина таких полосок выбирается с зависимости от системы, стандартом считаются 100 мм. Если для компенсации неровностей выбирают этот вариант, то высоту проема измеряют после завершения их монтажа. Второй способ — вычитания их общей толщины из высоты предварительно измеренного проема.

Какую мебельную программу выбрать?

Представленные здесь программы признаны лучшими для мебельщиков многими специалистами, но выбор конкретного ПО зависит от задач, для решения которых оно предназначено. Так, для небольшого предприятия, предлагающего потребителям индивидуальные решения, прекрасно подойдёт «PRO100» или «SketchUP», для приобретения которых не нужно тратить крупные суммы. Малый и средний бизнес часто выбирает «Объёмник» или «Астру» за универсальность предлагаемых этими программами решений и возможность организации продаж в мебельном салоне.

Полномасштабные программные комплексы «Базис», «bCAD Мебель» или «K3-Мебель» в полной мере раскрывают свой потенциал на крупном производстве, однако отдельные модули могут использоваться небольшими компаниями.

Отдельно следует сказать о выборе бесплатного ПО или платных версий. Свободный доступ к программе часто означает, что вам предлагается продукт с ограниченным функционалом или без библиотек и баз данных, что существенно снижает их эффективность

Оплачивая покупку лицензионной программы, вы получаете доступ к полнофункциональной версии, обширным библиотекам и, что порой не менее важно, обеспечиваете обновления и техподдержку продукта.

В то же время бесплатный продукт даёт возможность лёгкого старта в мебельном бизнесе, позволяя минимизировать затраты на первоначальном, самом сложном периоде. Выбрав и освоив бесплатную версию, вы впоследствии можете дополнить и расширить её, оплатив покупку лицензионного продукта.

Российский Государственный Университет имени А. Н. Косыгина (ЦАО)

Сегодня дизайн интерьера квартиры или дома становятся произведением искусства. Кроме создания эксклюзивного дизайна самого помещения вы научитесь проектировать и создавать авторскую мебель.

Далеко не всегда пожелания заказчика можно удовлетворить простой покупкой, уже существующей модели мебели. Что-то может не подойти по внешнему виду, что то из-за размера.

Соответственно ежегодно возрастает потребность в профессиональных дизайнерах интерьера и мебели – людях, благодаря которым и возникают эти, великолепно оформленные квартиры и дома. Именно эту профессию здесь предлагают вам получить.

Иногда для общественного интерьера, для кафе или клуба, необходимо разработать какой-то один оригинальный предмет мебели, который будет являться центром всей композиции и привлекать внимание посетителей. И тогда вы сможете спроектировать для созданного вами решения уникальные элементы мебели, которые украсят интерьер заказчика

Освоение базовых навыков проектирования мебели так же позволит вам работать в мебельных компаниях, салонах продаж специализирующихся на выпуске эксклюзивной или корпусной мебели либо начать самостоятельный бизнес в мебельной индустрии.

Длительность обучения — 9 месяцев.

Астра Конструктор Мебель

Одной из самых понятных систем для 3D моделирования является Астра Конструктор Мебель. Эта программа ориентирована на средний и малый бизнес по производству мебели. Она обладает некоторым набором инструментов, достаточным для комфортной работы. Простой и понятный интерфейс привлекает пользователей. В Астра Конструктор вы можете с нуля создать изделие, с помощью элементов стандартной библиотеки. Можно полностью самому подбирать фурнитуру и крепления, а также создавать детали произвольной формы.

Также в этой системе вы можете редактировать любую деталь и это огромный плюс. Несмотря на то, что Астра Конструктор выполняет практически все действия автоматически, вы можете подкорректировать все: чертеж, форму ручки дверцы, толщину полочки, углы и другое. Не каждая программа позволяет это делать.

Как спроектировать шкаф-купе: готовые чертежи и инструкции

Детальная схема будущего изделия — первый этап его изготовления. Не так сложно собрать своими руками шкаф-купе, как правильно подготовить все элементы. Их размеры должны в точности соответствовать требуемым.

Чтобы сделать качественный чертеж необходимо:

• замерить площадь помещения, где будет располагаться мебель;
• отразить все недостатки комнаты (разницу в высоте стен, разноуровневый потолок, кривой пол);
• отметить на рисунке места установки фурнитуры;
• продумать детали систем хранения.

Для проведения замеров подходит рулетка или лазер. Линейки и сантиметровые ленты не дадут точные данные. Перед внесением значения в чертеж, стоит еще раз его перепроверить. Несколько фото готовых чертежей помогут разобраться в тонкостях их составления.

PRO100

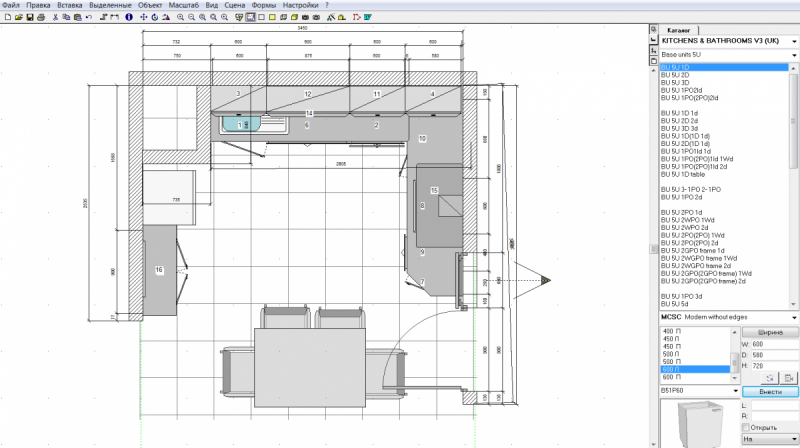

Среди бесплатных мебельных программ, используемых для проектирования и расчетов, многие специалисты отдают предпочтение «PRO100». С её помощью можно разрабатывать модели мебели и работать над интерьерным дизайном. Результаты, по выбору пользователя, отображаются в виде чертежей или визуализируются в 3D. Простота работы над проектом позволяет при необходимости вносить изменения в присутствии заказчика, согласовывая с ним окончательный вариант модели.

Программа позволяет выполнять расчёты расхода материалов и их стоимости (в расширенной платной версии), пополнять библиотеку ранее разработанными проектами, использовать готовые элементы мебели, изменяя их геометрические параметры. В последней версии программы присутствует режим видеозахвата и сохранения изображений с последующей 3D демонстрацией.

Kitchenplanner.net

Регистрация

Для начала работы в программе, регистрация не требуется, что есть плюс. Вы можете сразу начать работать, нажав на кнопку «Запустить программу планировки кухни», если выберете русский язык в меню слева.

После этого вы попадаете в среду проектирования. Она практически такая же, как и в предыдущих программах, с небольшими различиями. Этот онлайн-конструктор максимально простой для неискушенного пользователя. Открывается в новом окне браузера.

Для справки: эта программа продается в качестве модуля для любых сайтов по продаже кухонь, поэтому может вам повстречаться с некоторыми отличиями от оригинальной версии, которая рассматривается в этой статье.

Работа с программой

Принцип работы с чертежом практически не отличается от программ подобного рода.

1. 1 Окно разделено на 3 равных части.
2. 2 Слева ― основное меню выбора, через которое вы делаете общий и конечный выбор модулей, мебели и других продуктов. Довольно просто и понятно, а главное быстро.
3. 3 Объекты автоматически вставляются в среднее окно с чертежом. Увы, они вставляются наобум и вам придется постоянно корректировать их местоположение либо на плане, либо в трехмерной проекции.
4. 4 Привычная кнопка для перехода из режима плана в трехмерный появляется только если вы находитесь во вкладке «Добавить кухонную мебель», в остальных вкладках ее нет. Также переход в трехмерный режим осуществляется автоматически при переходе во вкладку «Дизайн», и обратно в режим плана при переходе в другие вкладки меню. Возможно, кому-то покажется это более удобным.
5. 5 Правая панель возникает при выборе конкретного элемента на чертеже и в ней можно отредактировать его характеристики. Внизу есть панель навигации по чертежу, а сверху ― панель отмены предыдущих действий.

Расстановка оборудования и модулей кухни

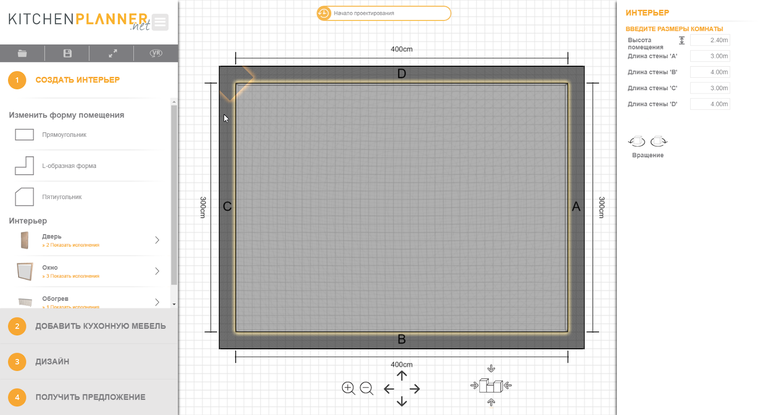

1. 1 Вам сходу предлагают квадратное помещение, размеры которого вы можете поменять вручную или на чертеже, или изменить конфигурацию с помощью шаблона.
2. 2 После того как вы адаптировали помещение под ваш проект, нужно вставить окна и двери. Попытайтесь это сделать, и вы удивитесь, но программа практически не имеет привязок. Окна и двери, да и вообще все объекты привязываются «почти» автоматически. Только нужно уловить этот момент.
3. 3 Нужно отметить, что в трехмерном режиме редактирования, сделать что-либо с элементами нельзя. Ни передвинуть, ни поднять. Трехмерный режим тут просто для просмотра и отображения изменений в самом элементе. Например, фасадов.
4. 4 При выборе кухонного элемента, можно сразу же выбрать его стандартный модульный размер, который как правило кратен 5-10 см. Изменить вручную, под себя, нельзя. Все элементы автоматически привязываются к ранее выбранному модулю. Все модули можно изменять или преобразовывать в другие. Приятно, что автоматически проставляются размеры. Правда, только на плане.

В режиме «Дизайн» можно применять изменения ко всей кухне сразу, не выбирая поэлементно: поменять ручки, дизайн фасада, цвет столешницы.

К сожалению, в наборе элементов присутствует только кухонный набор и техника. Ни столов, ни стульев, ни каких-то других аксессуаров тут нет. Возможно их могут добавлять те, кто купит программу для своего сайта.

Вывод результата

У этого онлайн-конструктора отсутствует вывод в виде PDF или фото-визуализации.

Вы просто можете полюбоваться вашей кухней в трехмерном формате. Опять же, скорее всего это ограничение оригинальной «голой» версии программы. Но, вы можете распечатать проект из меню браузера или просто сделать скриншот.

Не следует пользоваться функцией «Получить предложение», так как скорее всего вам никто не ответит, или придет предложение купить программу. Эта функция привязывается непосредственно к сайту магазина, куда эта программа встроена.

Плюсы программы:

• Не требует регистрации
• Удобная в управлении
• Автоматически проставляет размеры
• Обширная база фасадов и фурнитуры
• Можно сохранять проект через почту
• Реплейс обьектов

Минусы:

• Ограниченная база моделей для проекта
• Слабые привязки
• Невозможность редактирования в 3d
• Нет фото-визуализации и вывода проекта в PDF

Утилита «Астра Конструктор Мебели»

Позволяет эффективно и быстро спроектировать мебель, используя инструменты, которые облегчают работу.

Освоение программы несложное, поскольку она содержит типовые инструменты, которые могли использоваться вами при работе в других подобных продуктах. С помощью этого редактора легко из заранее заготовленных деталей нарисовать шкаф-купе и другие элементы мебели.

Обязательным условием для проектировщика-профессионала является возможность просмотра проекта в разных ракурсах. Разработчики программы предусмотрели возможность использования трех проекций: план, фронт и вид сбоку. Также предлагается для облегчения создания мебели разместить сразу крепежи. Крепежные элементы можно взять из библиотеки, которая пополняется, или отредактировать вручную.

На выходе вы получите прямоугольную проекцию модели изделий и ее чертежи. Чертеж можно дополнительно отредактировать, уточнить размеры и комментарии. Заказчику можно будет показать на примере, как нарисовать шкаф или стул с наложением различных текстур. Это облегчит визуальное восприятие и не потребует долгих объяснений, как это будет выглядеть в итоге.

Кроме того, для изготовителя, кроме чертежей, можно представить спецификацию деталей, ведомость расходных материалов и т. д.

Достоинства:

• простая стыковка панелей, поэтому выполнять раскрой удобно;
• можно пользоваться шаблонными изделиями;
• превышает по возможностям и удобству Pro100;
• можно сформировать для клиента наглядные модели всех чертежей в конце работы.

Недостатки:

• В существующей сейчас версии не хватает центровки и ориентации масштабирования курсором мышки.
• Также отсутствуют некоторые другие функции.

Как нарисовать шкаф с T-FLEX CAD

Автоматизированная система проектирования T-FLEX CAD с довольно обширным функционалом совершенно бесплатна при использовании в некоммерческих целях. Отлично подойдет студентам, энтузиастам и любителям проектирования для создания двухмерных чертежей и трехмерных моделей деталей. Платная версия данной программы также существует. Она поддерживает интеграцию сторонних решений и больше форматов для экспорта.

Программой предусматривается выражение любого параметра чертежа переменной, а связка объектов между собой возможна геометрическими отношениями. Как и в других популярных аналогичных системах, построение осуществляется на использовании основных и дополнительных линий.

Создание проекта заключается в принципе придания модели детали первоначальной формы и ее последующей доработке, используя огромную библиотеку инструментов. Программой поддерживает твердотельное и поверхностное моделирование. Оба метода можно использовать в одном проекте.

Кроме того, редактор предложит инструменты работы с документацией, которая должна сопровождать любой серьезный проект.

Ключевые особенности:

• работа с непараметрическими и параметрическими чертежами;
• возможность выражения переменными параметров чертежа;
• создание реалистичных 3d-моделей деталей и сборок;
• инструмент автоматического инженерного анализа, который поможет выявить ошибки;
• поддержка пользовательских библиотек.
