Как спрятать трубу от вытяжки на кухне

Существующие разновидности таких решеток

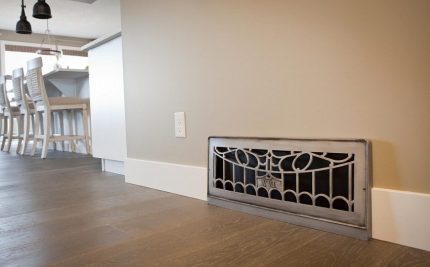

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

• гравитационные одностворчатые;
• лепестковые;
• мембранные;
• бабочковые.

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в вентиляционных системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Разновидности венттруб

Промышленность выпускает воздуховоды нескольких видов:

• круглые;
• прямоугольные.

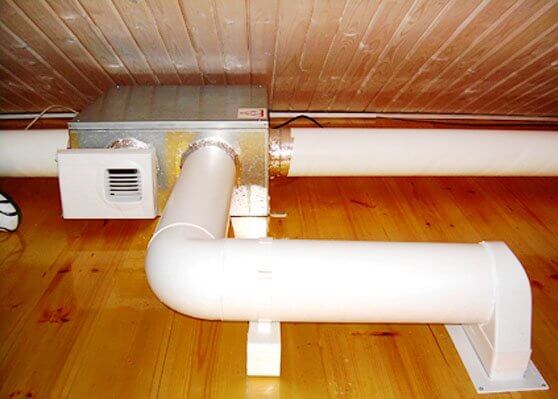

Труба для вентиляции устанавливается в приточную систему и с вытяжкой, когда создается принудительный и естественный вид тяги.

Важным моментом при покупке изделий является диаметр вентиляционной трубы. Сегодня стандартизовано 22 диаметра круглых изделий. Диаметры находятся в диапазоне 100–2000 мм.

Если наружный размер изделия превышает 500 мм, его считают особо крупным. Нормативами разрешается строительство прямых магистралей начиная с 2,5 метра. Общая длина прямого участка не должна превышать 6 метров.

Производство вентиляционных труб реализуется из целого листа металла. Продольный шов образуется спирально-навивным методом, когда накручивается стальная лента, так называемые штрипсы.

Стоимость круглого воздуховода всегда меньше стоимости прямоугольных изделий, так как их масса намного меньше.

Прямоугольная труба для вытяжки выпускается нескольких стандартных размеров:

• 100х150 мм;
• 1600х2000 мм.

На всех изделиях выдерживается 50 мм шаг. Магистральные участки разрешается делать прямыми, но не превышающими 2,5 метра. Чтобы соединять разные участки воздуховода в местах поворотов и изгибов, промышленность выпускает фасонные детали для вентиляционных систем, имеющих определенные диаметры и разнообразные формы.

Такие прямоугольные воздуховоды изготавливаются из листовой стали, причем листы могут быть оцинкованными или черновыми. Для сборки применяются также металлические уголки, полученные методом штампования.

Очень важным преимуществом такой прямоугольной конструкции считается возможность менять конфигурации трубок, не нарушая при этом их пропускную способность. Это дает возможность смонтировать вентиляцию в зданиях, где очень низко расположены потолки или в других особо сложных условиях.

Форма такого изделия, его сечение находятся в прямой зависимости от вида помещения и его габаритов. Если комната имеет небольшую площадь и довольно низкие потолки, более приемлемыми считаются плоские вентиляционные трубы для вытяжки прямоугольного типа.

Конечно, аэродинамические характеристики круглых изделий намного выше прямоугольных. Но имеющиеся площади диктуют свои условия. В прямоугольных трубах углы становятся источником сопротивления. Они являются причиной появления большого шума, из-за них падает скорость воздушного потока. Чтобы погасить все эти негативные явления, вентиляцию из прямоугольных труб обязательно изолируют.

Когда монтируется промышленная вентиляция, ставятся изделия только круглого сечения, у которых большая пропускная способность.

Ориентиры правильного выбора трубы

Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.

Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:

• диаметр и длина;
• материал изделия;
• качество;
• цена.

Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.

Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.

Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие

Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.

В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.

Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.

Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.

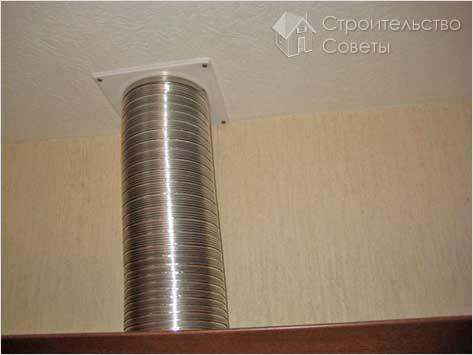

Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке

Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.

Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.

Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.

Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.

Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ

Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.

Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.

Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.

Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением

Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.

При выборе следует учитывать, где именно будет использоваться гофра

Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией

Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.

В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.

С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:

Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.

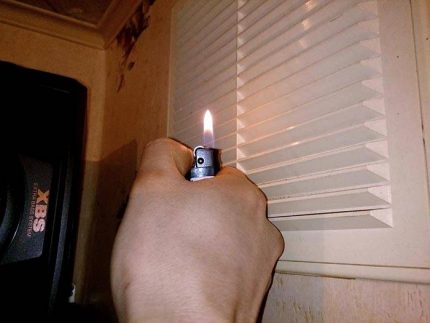

Миф 3: вентилятор обеспечит принудительное удаление отработанного воздуха

На самом деле: если поставить мощный вентилятор для вытяжки, но при этом не обеспечить приток воздуха в дом, то вентилятор будет работать «вхолостую».

Прочные стены дома являются серьезным препятствием для поступления воздуха. Это означает, что поставив бытовой вентилятор в санузел с герметичной дверью, вытяжку без притока воздуха обеспечить не получится.

К примеру, попробуйте плотно закрыть рот рукой и вдохнуть, не используя носовое дыхание. Воздух не будет поступать, поскольку прийти ему попросту неоткуда.

То есть важно, чтобы под дверью в санузел или ванную комнату была небольшая щель для притока (до 5 мм). При этом приток будет осуществляться из комнат, и вытяжка начнет функционировать

Преимущества и недостатки вытяжки для кухни с отводом в вентиляцию

Прежде чем купить вытяжку с отводом на кухню, нужно окончательно взвесить все пункты и решить, действительно ли она будет тем вариантом, который полностью удовлетворит все ваши потребности. Для этого нужно сравнить сильные и слабые стороны данного вида техники. Делая выводы из материалов нашей статьи, можно выделить следующие основные показатели:

Достоинства	Недостатки
Хорошая производительность, особенно при наличии двух фильтров.	Монтаж устройства требует определённых навыков или вызова специалиста.
Удаление загрязняющих компонентов, содержащихся в воздухе и парах, на 99,9%.	Перед установкой необходимо произвести большой комплекс подготовительных работ, требующий дополнительных затрат.
Простота в обслуживании (фильтры можно доставать и мыть вручную).	Вытяжка обладает высоким значением уровня шума.
Отсутствует необходимость в замене фильтров, поскольку они моющиеся.	Нужен постоянный приток свежего воздуха с улицы для правильной работы.

Учитывайте все факторы, чтобы не испытывать впоследствии трудности

Разновидности вытяжек и конструкционные особенности

У каждого из видов есть свои достоинства и недостатки, что мы и рассмотрим далее.

Циркуляционные типы вытяжных систем

Рабочий процесс циркуляционной системы не предусматривает, чтобы в ней был воздухоотвод. Загрязненный воздух проходит тщательное фильтрование при помощи жироулавливающих и угольных комплексов (фильтров), а после возвращается обратно уже в очищенном виде. Востребованность вытяжной циркуляционной системы для обустройства кухонного пространства обусловлена большим числом конкурентных достоинств,

среди которых выделим следующие:

• При монтаже циркуляционной системы воздухообмена не требуется задумываться о том, как же лучше спрятать трубу от вытяжной системы на кухне. Устройство будет работать автономно, и функционал не будет подсоединен к вентиляционной шахте здания, а также не предусмотрен воздуховод.
• Варочные поверхности можно будет устанавливать в любом месте кухни вне зависимости от удаленности к циркуляционной вытяжке.

А вот среди недостатков эксплуатации устройств циркуляционного типа стоит выделить следующее:

• Оборудование будет реализовано лишь в дорогостоящем сегменте, эконом вариантов попросту не существует.
• Требуется время от времени производить замену фильтров, а это будет предполагать дополнительные расходы.
• Относительно сложный уход и обслуживание.

Кроме того, в силу собственной эргономичности конструкция будет прекрасно вписываться в интерьер и гармонировать с кухонным гарнитуром, а также прочими предметами мебели; еще будут исключены проблемы с нарушением кухонной эстетики.

Проточные вытяжки

Принцип действия такого типа устройства заключается в полном удалении загрязненного жиром и прочим воздуха из кухонной комнаты через канал вентиляции. Проточные типы вытяжек должны быть обязательно соединены шахтой вентиляции при помощи воздухоотвода. Рукав должен быть сделан из пластиковых труб, а гофры из алюминия или оцинкованной стали. Чтобы понять, как удачно замаскировать вытяжную систему и ее составляющие на кухне, предлагаем вам ознакомиться с коллекцией фото уже готовых и подобранных дизайнерами решений.

Как закрыть гофру на кухне? Для начала рассмотрим тот факт, что иногда вместо гофры применяются еще и трубы. Можно выделить, что пластиковые трубы для вентиляции могут быть круглого и прямоугольного сечения. Второй вариант конструкции будет легко вписываться в дизайн гарнитура на кухне, а также не будет сложностей с отделкой поверхности под общее стилевое направление интерьера. При этом воздуховод из ПВД с круглым сечением предусматривает малый уровень сопротивления, а это даст высокую эффективность забора загрязненного воздуха.

При планировании вытяжной системы с использованием труб из ПВХ следует обязательно сделать все нужные расчеты с учетом того, какова будет сложность контура. Гофры хорошим тем, что они очень просты в монтаже – один конец гофры из алюминия следует зафиксировать на вытяжке, а второй подключить ко входу в вентиляционную шахту на стенке. Система будет включать в себя множество переходников, а в качестве элемента крепления можно применять хомуты с болтами. Оцинкованные трубы, в качестве альтернативного варианта алюминиевого рукава, имеют идеально гладкую поверхность, а также обладают устойчивостью к воздействию коррозии.

Такое оборудование очень востребовано в качестве эффективного и весьма доступного варианта для отвода воздуха, но стоит замаскировать гофру от вытяжки в кухонном пространстве, потому что внешне она вовсе непрезентабельная и будет в ощутимой мере снижать эстетику интерьера.

Способы маскировки труб

Вместо гофры можно использовать пластиковую трубу круглого или прямоугольного сечения, подходящего размером по диаметру канала. Для соединения коротких отрезков используются переходники различной конфигурации. Минусом пластикового трубопровода является потеря тяги при его длинной протяженности. Поэтому использовать такой пластиковый короб рекомендуется только при наличии вентиляционного отверстия рядом с вытяжкой.

Декорировать гофрированный рукав можно следующими способами.

• Коробом из гипсокартона. Сооружается на каркасе из металлических профилей и затем окрашивается в цвет, соответствующий дизайну кухни.
• Встраиваемой мебелью. Воздуховод неприметно размещается в стенках высокого навесного шкафа, подвешенного над плитой. Этот вариант подойдет в случае встроенной вытяжки, закрепленной в нижней части такого шкафа.

Оба варианта можно обыграть освещением из светодиодных элементов, что прибавит уюта и яркости освещения в кухне.

• Карнизом кухонного гарнитура. Вытяжную трубу пропускают вплотную к стене по верху кухонной мебели, и она становится закрытой за карнизом.
• Подвесным или натяжным потолком. В данном случае гофрированная труба будет полностью скрыта. Высота потолка потеряет от 13 до 15 см.
• Декоративными элементами или покраской гофры, которая будет выступать элементом интерьера кухни.

Если ваша кухня оформлена в стиле хай-тек, алюминиевую гофру можно оставить так как есть, без маскировки. Она хорошо сочетается с этим стилем.

Короба из металла

По практичности наиболее привлекательными являются короба, изготовленные из металла. Такой вариант присущ профессиональным пищеблокам. Короб для вытяжки из нержавейки или алюминия может использоваться как самостоятельная система или же в качестве декора телескопической вытяжки. Применяемый материал гарантирует длительность эксплуатации и отличается стойкостью к механическому воздействию. Однако, металлическим коробам присущи следующие недостатки:

1. Они нуждаются в сложном монтаже и точной подгонке, привлечению сварочных работ и применению инструментов по обработке металла.
2. Металлические короба имеют значительный вес, что сказывается на надежности крепления системы.
3. Металл – хороший резонатор. Проходящий внутри короба воздух станет источником дополнительного шума в помещении, если же металлический короб будет использован в качестве декоративного под гофру, то шумовые эффекты возрастут в несколько раз.
4. Короба из нержавейки эффектно выглядят в урбанистическом стиле, однако их зеркальная поверхность быстро теряет привлекательный вид при малейшем касании.

Маскировка труб своими руками

Спрятать гофру от вытяжки на кухне в короб собственноручно можно, и неважно, есть у вас опыт в этом деле или нет. Все, что потребуется от вас, – это выбор способа маскировки и материала, с которым предстоит работать

Перед началом работы нужно обязательно собрать/подготовить все необходимые инструменты и материалы. Инструменты:

• электрическая дрель;
• электролобзик (для гипсокартона или дерева);
• перфоратор;
• строительный уровень;
• строительный режущий инструмент (для резки металла);
• шуруповерт;
• линейка.

Крепежные элементы с приспособлениями:

• саморезы;
• дюбеля;
• хомуты;
• металлический или алюминиевый профиль;
• винты.

Перед покупкой нужно правильно высчитать расход материала для обшивки каркаса и количество крепежей.

https://youtube.com/watch?v=rp_cxKsiZ6k

Ход выполнения монтажа — в пошаговой инструкции:

1. сначала обмеряйте воздуховод и пространство около него;
2. сделайте набросок будущей конструкции;
3. при помощи линейки или строительного уровня сделайте разметки на поверхности стены и рукаве вытяжки;
4. на поверхности стены и потолке прикрепите горизонтальные направляющие, используя дюбеля;
5. саморезами зафиксируйте вертикальные направляющие каркаса;
6. один конец гофрированной трубы установите и зафиксируйте в отверстии вытяжки, второй – в вентиляционной шахте, сам рукав аккуратно уложите внутрь короба, выровняйте его по всей длине, чтобы не было изгибов;
7. обшейте каркасную конструкцию отделочным материалом, закрепив саморезами.

Маскировочный короб можно сделать под тон стен или контрастным.

В первом случае он будет выступать как защитно-маскировочная конструкция. Во втором варианте – как декоративный элемент интерьера.

Можно оклеить его обоями или любым другим отделочным материалом.

Разновидности вытяжных устройств

Для улучшения микроклимата и избавления помещения от запахов, копоти и гари используется кухонная вытяжка. В зависимости от внутреннего устройства она может удалять отработанный воздух, очищать его или поочередно работать в каждом из этих двух режимов.

В первом случае оборудование эвакуирует воздушные массы из комнаты в атмосферу. Чтобы это осуществить, используется специальная труба – воздуховод.

Модели, затягивающие отработанный воздух и выводящие его в атмосферу, просты в использовании и уходе. Они не требуют регулярной покупки дорогостоящих фильтров

Модели второго типа – рециркуляционные. Для их полноценного функционирования не понадобится включение в вентиляционную систему.

Им нужно электропитание, чтобы втягивать отработанный воздух, скапливающийся, к примеру, над сковородкой, жарящей картофель. Внутрь устройства попадают частички жира, копоти и запах готовящейся пищи.

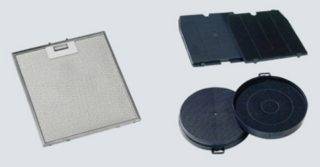

Первым на себя принимает удар жировой фильтр, затем наступает очередь угольного. Именно он поглощает все примеси и выдает очищенный воздух обратно в помещение, выпуская его через небольшие отверстия, имеющиеся в корпусе.

Вариант кухонной техники, не требующий включения в вентсистему, отличается большими запросами – для функционирования оборудования потребуется периодически покупать фильтрующие приспособления, как правило, угольные

Третий тип – комбинированные модели. Они могут работать как в режиме отвода, так и очистки. В первом случае для обеспечения работоспособности кухонной вытяжки потребуется ее подключение к вентиляции. А во втором – установка очищающего фильтра.

Выбирать нужный вариант предстоит в процессе использования. Причем в зависимости от модели прибора могут отличаться его настройки.

Например, для вытяжек с режимом очистки от фирмы LEX производитель рекомендует сначала установить угольные фильтры. Затем взять заглушки, идущие в комплекте с вытяжным оборудованием, и закрыть боковое и верхнее отверстие, которое предназначено для присоединения к вентсистеме.

Заглушки позволяют предотвратить бесконтрольный выход воздуха изнутри устройства – сначала он полноценно профильтруется, а только потом выйдет наружу сквозь отверстия, предназначенные для этих целей

Помимо принципа работы вытяжки отличаются вариантом установки – бывают встраиваемые и открытые.

А еще все они разнятся формой, от которой зависит возможное место размещения вытяжного оборудования.

Кухонная техника отличается ценой, которая зависит от известности бренда, утонченности дизайнерской задумки, использованных материалов при производстве и функциональности вытяжного оборудования.

Потребитель без проблем сможет подобрать вытяжку в нужной ценовой категории – даже в недорогом сегменте много достойных моделей. Правда, чем сложнее процессы прибор умеет выполнять, тем дороже окажется конечная стоимость.

Гофра как элемент дизайна

И наконец, предлагается вариант украшения трубы декоративными элементами, в результате чего гофра превратится из элемента конструкции в необычную интерьерную деталь. Этот вариант подходит для творческих людей с богатой фантазией. Самый простой вариант в данном способе – это покраска в тон со стеновым покрытием.

Существуют фирмы, предлагающие комплекты вытяжка+труба. Это наиболее подходящий вариант, поскольку его элементы выполнены в одном цвете и нет необходимости «маскировки». Кроме того, при покупке необходимо выбирать только изделия из качественных материалов, чтобы в дальнейшем не жалеть о последствиях.

Итоги и выводы

Аккуратный металлический короб не требует маскировки

Выбирая пластиковую трубу, следите за тем, чтобы ее диаметр строго соответствовал диаметру входа в вентиляционную шахту.

Трубу из пластика не рекомендуется выбирать, если длина рукава больше 3 метров.

Если установить встроенные светильники в отделочный короб, то кухня приобретет совсем иной вид. Если входное отверстие вентиляционной шахты располагается в стороне от вытяжки, заслоните трубопровод кухонным шкафом.

Скрыть кухонную вытяжную металлическую трубу или пластиковую быстро и недорого можно в коробе, в шкафу

Здесь важно ориентироваться не только на личные предпочтения, но и на стиль оформления интерьера

Если есть сомнения в правильности выбора или в способности установить маскировочный короб и проложить рукав самостоятельно, стоит обратиться к специалисту. Он проконсультирует в важных вопросах или за определенную плату сделает всю работу сам.
