Инструкция по сборке сифона под ванну

Монтаж

Когда вы собрали сифон, можно заняться его монтажом. Эта работа так же является достаточно доступной и понятной.

Рассмотрим пошагово, как самостоятельно поставить собранный сифон для ванны.

• Для начала необходимо открутить старый сифон. Затем максимально тщательно очистите места соединений, а также внутренности патрубка.
• Теперь можно переходить к установке нижнего перелива. На конец нижнего конца этой детали необходимо надеть прокладку. Теперь перелив следует приставить непосредственно к сливному отверстию.
• Вместе с этим к отверстию нужно приложить вторую накладку. Далее в нее вставляется винт.
• После установки конусной прокладки вы получите не очень герметичное соединение, что обязательно в будущем приведет к протечкам. Только после того, как вы убедитесь в правильном выполнении своих действий, нужно одной рукой придержать трубу, а второй – затянуть винт с использованием отвертки.

• Теперь можно приступать к монтажу верхнего перелива. Он присоединяется точно так же, как и нижний. Чтобы монтажные работы прошли быстрее и проще, специалисты советуют направлять патрубок не вертикально вниз, а сдвигать его в сторону (поближе к себе).
• Теперь нужно сделать соединение слива и перелива. В данном случае самым удобным считается использование гофрированного шланга, который можно легко согнуть при необходимости. Используя гайки для герметизации имеющихся соединений, на них нужно поставить прокладки. Их следует устанавливать тонкими концами к горловинам.
• Далее нужно переходить к установке водного затвора. Прежде чем подсоединить водный затвор к горловине, нужно внимательно рассмотреть места под укладку прокладок. Если там имеются какие-либо дефекты, их необходимо зашлифовать при помощи напильника.

• В любой модели сифона водный затвор подключается к горловине при помощи накидной гайки. Эта деталь также может быть дополнена прокладкой (конусообразной или плоской).
• Теперь можно переходить к непосредственному соединению сифона к канализационной системе. В зависимости от модели устройства подключение необходимо производить прямо в раструб или же через манжет уплотнителя.
• Все соединения необходимо максимально надежно уплотнить. Так как прокладки из резины не могут похвастаться долговечностью, для большей надежности и прочности все стыки рекомендуется заделать при помощи качественного герметика на силиконовой основе.

После всех проделанных действий вам понадобится лишь убедиться в правильности сборки конструкции. Для этого слив нужно прикрыть пробкой, после чего открыть холодную воду и наполнить ей ванну.

Внимательно осмотрите присоединительные участки и слив. Если нигде не появились протечки, значит, сантехникой можно спокойно пользоваться. Чтобы заметить течь, проще всего расстелить на полу бумагу, на которой сразу же появятся стекающие капли.

Если вы все-таки выявили протечки в конструкции, можно попытаться слегка подтянуть гайки. Соединяя друг с другом разные элементы, следуйте одному простому правилу: если определенная деталь натягивается и резьба при этом «не идет», значит, в этом месте может появиться течь.

Одной из наиболее распространенных причин образования протечек является перекос, который возникает при неправильной подгонке жесткой проводки. Иногда правильному монтажу препятствует монтажная пена, которую нередко используют для дополнительного утепления ванны.

Подключение сифона к канализационной системе

Процесс, как подключить сифон к раковине, завершен и теперь требуется подсоединить устройство к канализационной трубе. Существует несколько вариантов, как это можно сделать. Выбор способа зависит от особенности конструкции модели с гидрозатвором и от расположения выхода канализации.

Проще всего подключение раковины к канализации выполнять во время проведения ремонта в помещении. Именно тогда при обустройстве канализации нужно продумать наиболее оптимальную разводку.

Но все дело в том, что такой вид мероприятий, как поставить сифон на раковину, приходится выполнять намного чаще, чем капитальный ремонт. Причиной замены может стать как поломка устройства, так приобретение нового мебельного гарнитура.

Нередко выбирать вариант, как установить сифон на раковину и состыковать с отводом канализации, приходится на ходу. Преимущество гофрированной трубы заключается в том, что, благодаря подвижности и эластичности, ее можно поставить в любом месте, а в случае необходимости и вытянуть до требуемой длины.

Но, к сожалению, у гофры имеется серьезный недостаток — она изнашивается намного быстрее, чем жесткий элемент. Кроме этого, по причине мягкости материала изготовления, гофрированная труба начинает провисать, в результате чего в системе отвода стоков собираются засоры.

Подготовительные мероприятия

Перед тем, как собрать сифон для раковины на кухне, обязательно удостоверьтесь в том, что все комплектные детали на месте, а все необходимые инструменты находятся в зоне видимости. В противном случае проблемы со сборкой будут обеспечены. Но прежде чем начинать сборку сифона убедитесь, что вам не требуется демонтировать старый сифон, вышедший из строя и требующий срочной замены.

Самые необходимые элементы для сбора сифона

Если все же старый сифон установлен, демонтируйте его аккуратно, дабы не повредить имеющуюся сантехнику. Иначе придется менять не только сифон, но и мойку с краном или смесителем, в зависимости от масштаба домашней катастрофы.

Перед демонтажом установите под мойкой емкость для удаления излишков, застоявшейся воды и прочих фракций из старого сифона или раковины, если в ней что-либо осталось до начала ремонта.

Кухонная двойная раковина с металлическим сифоном

Если старый сифон крепился к раковине при помощи винта, используйте шуруповерт с соответствующей насадкой, поскольку применение отвертки соответствующего размера не всегда является эффективным, ведь в процессе эксплуатации металл, из которого изготовлен винт, может быть подвергнут ржавчине или коррозии. Именно они блокируют его внутри конструкции и не позволяют демонтировать сифон.

Замена сифона — задача несложная, одна требующая определенного инструмента и понимания принципа устройства

Если насечки винта или другого крепежного метиза, удерживающего сетку, по какой-то причине стерлись, разрежьте сетку, чтобы демонтировать сифон. Этим элементом можно пожертвовать, но действовать нужно аккуратно, дабы не пораниться. Для этого можно использовать кусачки или ножницы по металлу. Так, потребуется вокруг головки винта разрезать сетку, и тогда сифон моментально отделится от мойки

Этот момент важно не упустить, чтобы не испачкать все вокруг. Подхватите сифон снизу, и соберите жидкость в уже подготовленную емкость

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой

С поверхности мойки осторожно удалите остатки сетки, а затем ветошью протрите поверхность мойки, чтобы очистить ее от грязи, которая могла скопиться под сеткой и резиновой подкладкой

Слив жидкости в мойке будет зависеть от правильности установки сифона

Не забывайте, что сифон соединяется и с канализацией. Обычно между соединительной трубкой и входом в канализацию имеется уплотнительная резинка, обеспечивающая герметичное соединение. Он может стать причиной затрудненного извлечения трубки.

Если же мойка новая и на нее просто требуется установить сифон, то задача существенно упрощается, и можно сразу переходить к сборке новой конструкции.

Преимущество пластиковых сифонов — неспособность накапливать мусор и неподверженность коррозии

Усовершенствование сифона с отстойником

Сифон со стаканом-отстойником подсоединяется к системе канализации с помощью гофры, которая в процессе эксплуатации провисает, забивается мусором и грязевыми отложениями, что в свою очередь снижает скорость протекания бытовых стоков.

Избавиться от перечисленных недостатков помогает небольшое усовершенствование конструкции сифона. Гофру заменяют гладкостенной канализационной трубой, имеющей диаметр круглого сечения 40 мм. Замеряется расстояние от бокового отверстия сифона до впускного отверстия канализации.

Отрезается кусок трубы, на один конец которой надевается конусная прокладка. Труба вставляется в сифон и с помощью накидной гайки надежно фиксируется.

Далее на кусок канализационной трубы надевается «сороковка» с раструбом подобранной длины, а затем на нее – переходная муфта (50х40), которая обеспечивает соединение сифона с канализацией.

Вместо трубы с раструбом можно использовать уголки с углом поворота в 30 или 45 градусов. В итоге получается жесткая конструкция, не провисающая в процессе эксплуатации раковины, способная к самоочищению, так как на гладких стенках канализационных труб не оседают загрязнения.

Процесс усовершенствования сифона показан в видеоролике:

Разновидности сифонов по конфигурации

Сифоны могут иметь разную форму, но есть три наиболее популярные модели:

1. Коленная. Имеет в своей основе трубу из пластмассы или металла с изгибом, который и формирует гидрозатвор.
2. Бутылочная. Это устройство внешне похоже на колбу, в которой снизу располагается отстойник. Его можно регулярно прочищать, просто откручивая нижнюю крышку.
3. Гофрированный сифон. Это просто гибкая пластиковая трубка, которая складывается и растягивается «гармошкой». Для образования гидрозатвора трубку просто прогибают петлёй, чтобы в ней стояла вода.

Внешне – это крупное изделие, которое редко засоряется и исправно работает долгие годыФОТО: media.mastergrad.comГидрозатворный барьер в этом случае расположен в колбе, а для слива от неё отходит гофрированная трубка, которая соединяется с канализациейФОТО: diz-kitchen.ru

Это самый дешёвый, но и самый непрактичный вариант, так как в складках «гармошки» накапливается грязь, которую очень трудно удалитьФОТО: happymodern.ru

Статья по теме:

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый

Гофрированный слив

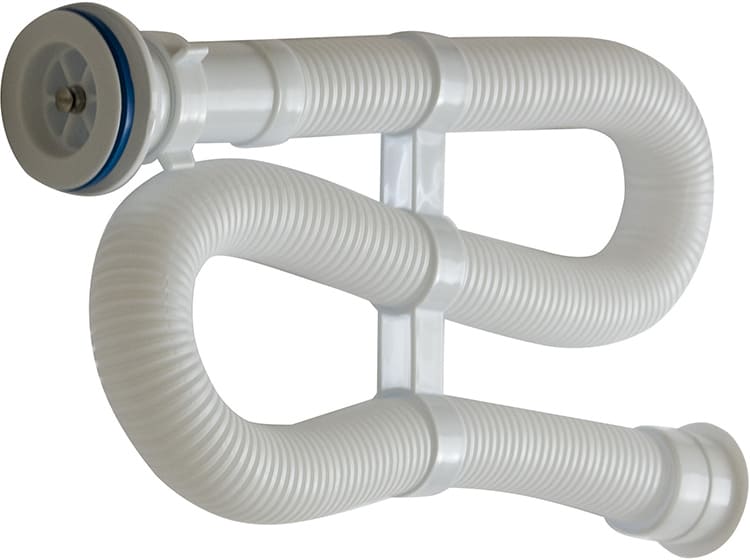

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

• патрубок с решёткой и накидной гайкой;
• гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив с запором из гофрированной трубы

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

• решетка из металла или пластмассы;
• приёмный патрубок;
• ёмкость-бутылка;
• патрубок для слива нечистот в канализацию;
• переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

По устройству — обычное колено, но позволяет экономить пространство

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается не только для моек, но и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника

Производители современных сифонов

Независимо от того, сифон какой конструкции вам приглянулся, важно, чтобы он был качественным. А для этого нужно, чтобы он был изготовлен на современном оборудовании и по новым технологиям, а при его производстве были соблюдены все существующие нормативы

Сифон, произведенный компанией Geberit (Швейцария) стоит дорого, но только взгляните, как великолепно он выглядит. Эстетическое удовольствие, которое вы получите, ежедневно наблюдая такую красоту, тоже чего-то да стоит

Самостоятельно найти такой сифон можно только одним путем: выбрать товаропроизводителя, изделия которого успели зарекомендовать себя на рынке с положительной стороны. К числу известных на отечественном рынке компаний, производящих сантехнические устройства, относятся:

• Geberit (Швейцария). Компания, производящая сантехнику с 1874 года, и сегодня является лидером рынка, на которого равняются многие товаропроизводители. Причина популярности её продукции проста: сотрудники компании никогда не останавливаются на достигнутых рубежах. Рост жизненного уровня потребителей требует разработки и внедрения самых новых и удобных в эксплуатации устройств. Компания производит дорогостоящие изделия, качество которых полностью соответствует цене.
• Ани пласт (Россия). Эта компания является ведущим российским производителем сантехнических устройств, сделанных из пластика. Все её изделия имеют соответствующие сертификаты и высокие оценки качества. Ещё одним достоинством моделей Ани пласт является их цена: она вполне доступна для рядовых потребителей.
• Viega (Германия). Этого производителя отличает истинно немецкая скрупулезность: весь процесс изготовления сантехнических устройств, начиная с качества исходных материалов, находится под неусыпным контролем служб компании. Не удивительно, что все изделия компании сертифицированы. Цены на эту продукцию высоки, но длительный срок службы позволяет им окупаться.

В этом видео ролике вы увидите полуавтоматический сифон, произведенный немецкой компанией Viega, и узнаете о том, какими особенностями он обладает.

Советы по сборке

Если раковина установлена низко, некоторые виды сифонов могут не помещаться в пространство под ней. Не вставляйте патрубок в верхнее отверстие до конца, это может привести к плохой работе устройства! Лучше открепите его от конструкции и укоротите при помощи ножовки или болгарки.

Как и было сказано, любые гофрированные трубы можно заменять пластиковыми и наоборот, как вам удобнее. Гофры проще устанавливать, зато пластиковые меньше забиваются.

Даже если у вас нет стиральной машины и вы не планируете её приобретать в ближайшее время, рекомендую покупать сифон с дополнительными отводами. Если вы когда-нибудь передумаете, не придётся полностью переустанавливать устройство.

Надеюсь, такая пошаговая инструкция поможет вам в сборке, и сифон будет долго служить вам верой и правдой!

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
5. резиновая прокладка выпускного патрубка
6. пластиковая гайка выпускного патрубка
7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
корпус сифона в виде бутылки или колена.
стяжная пластиковая гайка.
2 конусные прокладки из резины или пластика.
канализационный отвод. Он располагается с боку корпуса сифона.
гайка соответствующего диаметра для крепления пластикового переходника.
крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Как установить сифон для ванной: инструкция по монтажу

Сантехнический сифон — это водяной затвор, направленный на предотвращение попадания канализационных газов в помещение.

Чтобы избежать неприятностей во время установки и эксплуатации сифона, необходимо выбрать качественный сантехнический сифон и правильно его собрать по прилагающейся инструкции.

Грамотный монтаж сифона между стоком канализации и ванной обеспечивается правильной сборкой и наличием качественной сантехники.

Сифон для ванной включает в себя трубу слива и трубу перелива, которые соединяются перед затвором, за которым вода по одной трубе уходит в канализацию. Все ванны, независимо от конфигурации, оснащаются сифонами. Сифоны могут быть расположены в разных местах и изготовлены из самых разнообразных материалов: полипропилена, стали, латуни, ПВХ и прочих. Для правильной посадки сифонов на предназначенные им места, их форма не должна быть монолитной или жесткой. В сифонах наличествуют гибкие пластиковые трубы, которые легко регулируются в длину при подключении сифона к канализации.

Установка — подготовительный этап

Устройство сифонов для ванны.

Изначально все детали сифона необходимо проверить на отсутствие повреждений и брака, потому как иногда попадаются царапины на полированных элементах и деформации резиновых деталей, также обратите внимание на качество резьб. Монтаж начинается с точной раскладки всех элементов сифона, в том порядке и положении, в котором он будет соединяться

В таком виде его и нужно устанавливать. Переходная манжета не является лишней деталью, следует помнить, что производится установка только одной манжеты, согласно диаметру трубы.

При демонтаже старой системы снимается сифон и подводка к канализации, муфта тщательно осматривается и заменяется новой, в случае износа. Раструб и слив тщательно очищаются от грязи и остатков старого герметика и временно закрываются тряпкой. В верхнем отверстии ванны производится установка металлического ободка, к которому прикрепляется патрубок. К сливному отверстию, расположенному в дне ванны, при помощи болта прикрепляется чашка слива. Чтобы соединить сифон со сливными отверстиями, сначала нужно раскрутить металлический болт, который находится в круглой пластине ванны. Затем при помощи болта, соединяющий бутылку и ванну патрубок сифона, прикручивается к отверстию. С помощью барабана на патрубке, бутылка прикручивается к соединяющему бутылку и ванну патрубку. По завершению сборки, к сточной канализационной трубе присоединяется конец гофры

В процессе сборки сифона очень важно не потерять уплотнительные резинки и иные мелкие детали. После того как стыки проверены на герметичность, можно пользоваться ванной

Детальная инструкция по монтажу сифона

Монтаж резиновых конусных манжет производится таким образом: перед их установкой на трубу перелива нужно установить пластиковые гайки, на патрубки, а вплотную к ограничительным поясам, повыше гаек, нужно одеть манжету, широкой стороной к гайке. Дальше нужно собрать два патрубка в одну конструкцию: F-образный, образующий водный затвор, и Г-образный, выпускной. Если узкий участок манжеты по всему периметру зашел в раструб этой детали, то можно подтянуть гайку. При установке сифона на ванну будет нелишним использовать пластиковую изоленту и дополнительно смазать герметиком резьбу с прокладками. В направленную вниз проушину накладки перелива заводится одно кольцо цепи, при этом оно не зажимается между накладкой и эмалью. Второе кольцо продевается в проушину резиновой пробки, затем необходимо растянуть гофру на нужную длину и установить на нее выпускной и переливной патрубки.

Стандартная установка сифона для ванной подразумевает использование пластиковых гаек, которые необходимо прочно затянуть руками. Перед тем как установить все резиновые прокладки, не будет лишним покрыть их силиконовым герметиком

Особенное внимание стоит уделить угловому пазу между верхним бортиком и горизонтальной плоскостью, и в местах, где прокладки стыкуются с ванной. Двойную резиновую прокладку необходимо надежнее установить и зафиксировать вверху выпускного бортика, а плоскую прокладку поставить на переливной патрубок вокруг лапок фиксатора

Применения фиксатора актуально, если ванна обладает толстыми стенками, например, чугунная. Если у ванны тонкие стенки, то у полукольца фиксатора необходимо немного подрезать лапки, чуть выше установочной черты. Завершающим шагом установки сифона является соединение выпускного патрубка с патрубком водяного затвора.
