Смывной бачок для унитаза: устройство, монтаж, настройка, ремонт

Наиболее частые поломки и способы их устранения

Основными неисправностями бачка являются:

• подтекает бачок унитаза;
• вода из водопроводной трубы постоянно заполняет бачок;
• вода течет в унитаз или смыв происходит исключительно после неоднократного нажатия на кнопку;
• не функционирует кнопка, предназначенная для слива воды;
• при наполнении бачка возникает шум.

Если подтекает бачок

Если протекает бачок унитаза, то причиной может быть:

• образование трещины на корпусе бачка. Чтобы исправить проблему, необходимо полностью заменить бачок для унитаза;
• износ прокладок крепежных болтов;
• износ прокладки между бачком и чашей унитаза.

Чтобы заменить прокладки, необходимо:

1. перекрыть поступление воды в сливной бачок. Для унитаза чаще всего устанавливается отдельный кран;
2. слить воду;
3. открутить фиксирующие болты;

Элементы фиксации бачка унитаза

Крепежные элементы, оснащенные уплотнительными кольцами

1. если требуется замена нижней прокладки, то необходимо полностью снять бачок с унитаза;
2. собрать систему в обратном порядке.

При первом запуске рекомендуется проверить герметичность всех уплотнительных элементов.

Непрерывное поступление воды

Как починить бачок унитаза, если не прекращается наполнение бачка из водопровода? Причинами неисправности поплавка, отвечающего за уровень воды в бачке, могут быть:

• образование трещины на поплавке;
• перекос рычага.

При образовании трещины надо:

1. снять поплавок и вылить из него воду;

Устройство, отвечающее за наполнение бачка водой

1. просушить устройство;
2. заделать трещину разогретым пластиком, например от бутылки;
3. установить устройство на прежнее место;
4. проверить работоспособность.

Для временного устранения протечки можно воспользоваться обычным полиэтиленовым пакетом, аккуратно и герметично обмотав им поплавок. Такая система позволит отстранить ремонт на 3 – 5 дней.

Если произошло смешение поплавкового рычага, то достаточно просто отрегулировать механизм. Оптимальным считается расположение на 2 – 2,5 см ниже, чем входит подводной шланг.

Схема регулировки наливной арматуры

Утечка воды в унитаз

Если вода не задерживается в бачке унитаза, то причиной поломки является износ защитного клапана. установленного на спусковом механизме. Устранить проблему своими руками можно следующим способом:

1. снять крышку бачка;
2. на бачок установить любую перекладину, к которой зафиксировать трос спускового механизма;
3. слить воду;
4. отсоединить спусковой механизм, ослабив соответствующую фиксирующую гайку;

Демонтаж системы, отвечающей за слив воды

1. достать мембрану;
2. установить новый клапан, полностью подходящий по размерам и собрать всю систему в обратном порядке.

Установка нового клапана на спусковой механизм

Ремонт кнопки смыва

При использовании унитаза с кнопкой достаточно часто ломается тяга, соединяющая спусковой рычаг со сливным механизмом. Чтобы ликвидировать проблему, надо заменить вышедший из строя элемент системы. На небольшой промежуток времени тягу можно сделать самостоятельно из куска проволоки, но в течение ближайших 1 – 3 месяцев рекомендуется полностью заменить устройство.

Устройство механизма для спуска воды

В некоторых случаях, например, при большом естественном износе или поломке отдельных частей может потребоваться полная замена установленной арматуры. Как это сделать, смотрите на видео.

Устранение шума

Причиной возникновения шума при наборе воды является наливной шланг маленькой длины. Данная проблема может возникнуть исключительно на арматуре, предусмотренной для боковой подводки воды. Для устранения шума необходимо удлинить шланг резиновой трубкой подходящего диаметра. Оптимально расположить конец шланга на дне сливного бачка .

Замена наливного шланга на более длинный по размеру избавит от шума

Зная устройство арматуры бачка унитаза, все ремонтные работы можно выполнить самостоятельно и с небольшими денежными затратами.

• Автономная канализация
• Бытовые насосы
• Водосточная система
• Выгребная яма
• Дренаж
• Канализационный колодец
• Канализационные трубы
• Оборудование
• Подключение к канализации
• Постройки
• Прочистка
• Сантехника
• Септик

• Как выбрать электронное биде
• Выбор и установка компакт-биде
• Как выбрать производителя биде
• Как выбрать, установить и подключить напольное биде
• Для чего нужно и как пользоваться биде

• Как установить и отрегулировать арматуру сливного бачка унитаза
• Как подключить посудомоечную машину своими руками
• Как подключить стиральную машину своими руками
• Прочистка канализационных труб: бытовые рецепты и оборудование
• Система отопления из полиэтиленовых труб: как создать своими руками

Этап 4. Подключение к канализации

Перед тем как соединять унитаз с канализационной системой, вам нужно точно выбрать место для него, пробить дыру для трубы. Если вы это сделали, приступайте к соединению

Для этого лучше использовать гофрированную трубу, она совмещает в себе прочность, долговечность и, что немаловажно, гибкость. С этим материалом вы можете двигать унитаз в пределах его длины, что очень пригодится при дальнейшей работе

Установка гофрированного отвода проводится так: сторона с перьевой прокладкой вставляется в трубу канализации, а другая – на выходную часть унитаза. Максимально затяните эти отверстия, они скрепятся сами.

Процесс установки

Какие используются болты для крепления бачка к унитазу

Довольно часто из бачка протекает вода, если в конструкции сгнили стальные болты. Конечно, они нуждаются в замене. Приобретите новый комплект болтов под вашу модель унитаза, и замените их.

А делается это так:

• Воду нужно перекрыть и удалить ее из бачка, как и остатки ржавых элементов;
• Гайку открутите, отсоедините запорный клапан смывного бачка;
• Открутите все сломанные болты;
• Сливной бачок снимите с плотной резиновой прокладки;
• Выньте все старые болты, даже если один из них цел;
• Почистите места соединений;
• Закрутите новые стальные или латунные болты;
• Бак установите на полку, закрепив сначала прокладку сливного бачка;
• Аккуратненько затяните крепеж.

И, как всегда, завершается все проверкой. Протечки быть не должно. Но, между прочим, случается такое, что течь начинает для через два. Потому первые дни приглядывайтесь к бачку на предмет протечки.

Самостоятельная сборка унитаза

Установка подвесного унитаза намного сложней, чем фиксация напольного. По большей части это происходит потому, что сам бак не виден глазу, а значит, нужно закрывать всё гипсокартоном либо проводить наклейку кафельной плитки. Работа с фиксацией напольного унитаза состоит всего из двух шагов: самой сборки и установки всей конструкции.

Существует и другие производители. Они, желая сделать товар более дешёвым, поставляют его в разобранном виде, возлагая всю ответственность за конечный результат на покупателя. Механизм укладывается отдельно, рядом с ним и поплавок. Всё это нужно ставить самостоятельно.

По сути, нет ничего сложного: сливная система и поплавок при помощи уплотнительной прокладки закрепляются гайкой. Учитывая то, что гайка из пластика и она только одна в комплекте, затягивать её нужно руками, туго, но при этом не прикладывая титанических усилий. Иначе пластик просто треснет, и без похода в магазин за новым не обойдёшься.

Больше всего возникает вопросов со сборкой бачка. Необходимо точно настроить его механизм, а это не так-то и легко. Приходится подстраивать и механизм подачи воды, сливную и переливную системы. Именно от всего этого и зависит качественная работа унитаза.

Если внимательно изучить всю конструкцию, можно заметить регулировочные винты. Они есть на сливе и на поплавке. Переливная система настраивается просто изменением длины телескопической трубки. Как только все элементы будут собраны, можно приступать к установке бака на чашу унитаза.

Сливной бак крепится на два винта. Кроме того, нужно установить большую резиновую прокладку, которая также имеется в комплекте. Прокладка надевается на выход сливного механизма, далее надеваются шайбы. Потом в сливное отверстие, которое находится на дне бака, вставляются конусовидные резиновые уплотнители.

Настало время установить бачок на уготованное ему место. Для этого нужно, чтобы  совместить все три отверстия  и при помощи барашков затянуть крепёжные винты. Затягиваем руками, без каких-либо ключей.

Чтобы был комплект: как подобрать бачок к унитазу

При выборе бачка большинство покупателей интересует его внешний вид, цена, а также накопительная емкость для воды. Форма этого предмета должна быть надежной, бачок не должен иметь видимых дефектов, трещин, сколов, и прочих повреждений.

Выбирая бачок, обратите внимание на:

• То, как он крепится к унитазу. Иногда это будет цельная конструкция с чашей, или же бачок навешивается отдельно, или даже он монтируется скрыто. Сборка зависит от места размещения емкости, иногда нужны только болты (цельная чаша), а в случае скрытого крепления понадобится рама-инсталляция.
• То, как к емкости подводится вода. Есть бачки с нижней, задней и боковой подводкой. Боковая подводка считается самой распространенной.
• То, какой тип арматуры используют. Это может быть устройство с рычагом, одной либо же двумя кнопками. Устройство с двумя кнопками считается самым эффективным, так как вода на слив расходуется экономнее.

Но понадобится вам не только сам бочок. Придется приобрести также сливную арматуру, запорную арматуру, подводку, а еще сантехническую полимерную ленту. Последняя используется для дополнительной герметизации резьбового соединения.

Как установить подвесной унитаз с инсталляцией

Для установки подвесных унитазов выход канализационной трубы должен находится возле стены. Конкретное расстояние от стены указывается производителем, но должно быть небольшим — от дальнего края порядка 13-15 см. Если выход из пола, есть решение — специальная накладка, при помощи которой сток переносится ближе к стене.

Установка подвесного унитаза начинается с крепления к раме инсталляции упоров в стену. Они крепятся по два верху и внизу. С их помощью регулируется расстояние до стены, поднимается и пускается рама.

Устанавливают верхние упоры

Верхние упоры имеют вид стержней, регулируются при помощи торцевого ключа и отвертки. Нижние упоры больше похожи на пластины, регулируются они тоже торцевым ключом но с боковым расположением головки.

Нижние упоры и регулировка высоты

Собранная рама приставляется к стене, ее центр выставляется над серединой канализационного выхода. Метка на раме поднимается или опускается на требуемую производителем высоту (есть отметка на раме, также указана в паспорте, обычно это 1 метр).

Выставить по высоте и от стены

При помощи пузырькового уровня проверяется горизонтальность и вертикальность установки инсталляции для подвесного унитаза.

Проверяем горизонтальность

Регулируя высоту упоров, выставляется равное расстояние от стены,  заданное производителем. Как это удобно делать, смотрите на фото.

Выставляется заданное расстояние до стены

Выставленную раму надо зафиксировать к стене. В соответствующих местах ставят отметки карандашом или маркером, сверлят отверстия. В них устанавливаются пластиковые корпуса дюбелей. Большая часть подвесных унитазов импортного производства, а они рекомендуют корпуса дюбелей сажать на герметик. В просверленное отверстие выдавливается некоторая часть герметика, вставляется дюбель. Затем, перед установкой самого крепежа, герметик накладывается в пластиковый корпус.

В закрепленную инсталляцию можно ставить соединительные элементы — патрубки, соединительные муфты. Все они идут в комплекте, просто закрепляются на своих местах.

Устанавливаются патрубки и соединительные муфты

Устанавливаются патрубки от бачка и канализации

Далее устанавливаются металлические стержни, на которых будет держаться чаша унитаза. Они вкручиваются в соответствующие гнезда, сверху на надеваются силиконовые уплотнители (на нижнем фото это два стержня над канализационным выходом).

Устанавливаются держатели унитаза, фиксируется патрубок канализации

Патрубок канализации выдвигается на нужное расстояние, фиксируется в заданном положении при помощи скобы. Она охватывает патрубок сверху, вставляется в паз до щелчка.

Далее к бачку подключается вода. Открывают крышку бачка (она на защелках), снимается заглушка на боковой поверхности. Справа или слева — зависит от того, где у вас подведена вода. В открывшееся отверстие вставляется гофрированная труба, изнутри вставляется ответная часть, все соединяется при помощи накидной гайки. Затягивать надо не прилагая чрезмерных усилий — это пластик.

Подключение инсталляции к водопроводу

Внутри бачка устанавливается тройник, к нужному выходу подключается труба (обычно пластиковая). Делают это при помощи переходника и американки.

Подключение водопроводной трубы

К специальному входу тройника подключается шланг от бачка. Он гибкий, в металлической оплетке. Затягивается накидной гайкой.

Подключаем шланг от бачка

Устанавливают на место крышку. В принципе, инсталляция для унитаза установлена. Теперь надо закрыть ее. Для этого делают фальшстену из влагостойкого гипсокартона. Рекомендуется ставить два листа, но можно и один. Гипоскартон крепят к раме инсталляции и к смонтированным профилям.

Крепление фальшстены к раме инсталляции обязательно

Далее стена отделывается, после чего навешивается чаша унитаза и устанавливается декоративная панель сливного устройства с кнопками.

Отрезаются заглушки

Унитаз надевается на штыри, его выпуск заходит в пластиковый раструб. Соединение герметичное, дополнительных мер не требуется. На этом установка унитаза с инсталляцией закончена.

Результат работы

Конструктивные особенности современных унитазов

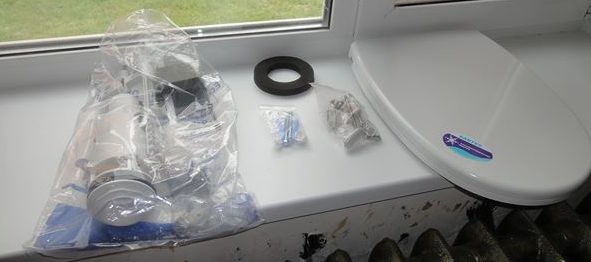

Итак, вы пришли из магазина сантехники и с предвкушением распаковываете коробки. Что вы перед собой увидите? Скорее всего, перед вашим взором предстанет примерно такой стандартный набор.

Что-то может отличаться по виду, но суть остаётся одна. Итак, «из чего же, из чего же, из чего же сделаны наши фаянсовые друзья»?

• бачок;
• чаша;
• стульчак;
• комплект арматуры (водоподводящая и отводящая часть);
• комплект креплений.

Бачок также предстоит собирать отдельно, как и прикреплять стульчак, но я обязательно напишу об этом подробнее чуть позже. Итак, всё есть? Ничего не забыли? Ах, да. Рекомендую отдельно докупить герметик, чтобы лучше фиксировать резиновые уплотнители.

Основные системы

Действие любого бачка базируется на функционировании систем набора и слива воды. Набор происходит за счёт работы впускной системы, которая регулирует поступательную наполняемость. Впусковая арматура вне зависимости от типа сливного оборудования однотипна и состоит из поплавка, позволяющего выполнить настройку интенсивности наполнения системы водой.

В процессе спуска воды задействована другая арматура, позволяющая контролировать этот процесс. Такая конструкция отличается вариативностью. Определённые положения выпускной арматуры делают возможным использовать двухрежимный и аварийный слив .

С одной кнопкой

Схему устройства сливного бачка унитаза с кнопкой вы можете увидеть на этой иллюстрации:

Пластиковым или металлическим поплавком регулируется процесс открытия шарового клапана. что способствует поступлению воды в бак. Объём поступающей воды контролируется диафрагмой, которая снабжена специальным рычажковым устройством, регулирующим напор водяной струи.

Слив регулируется посредством сифона. местоположением которого служит центральная часть. Чтобы закрепить сифон к выводящей системе используется специальная прокладка — «седло». Сверху всей конструкции закрепляется сливная кнопка.

Стандартный сифон может быть представлен разъёмной конструкцией, которая позволяет выполнять процесс чистки только верхней части. а нижняя часть просто промывается.

С двумя кнопками

Невидимые элементы двухкнопочной системы представлены заглушкой, поплавковый краном и сливной арматурой. В видимую часть конструкции входят крышка и кнопки.

Устройство сливного бачка с двумя кнопками отличается высоким уровнем экономичности. Расход воды снижается за счёт возможности обеспечить на выбор минимальный слив или полностью опорожнить объём.

Безграмотная установка провоцирует работу двух кнопок как одной, с одинаковым объёмом слива. Правильно установленный механизм характеризуется малым сливом на уровне 2-4 литров, а на большой слив затрачивается порядка 6-8 литров воды .

Отличие от конструкции сливного бачка унитаза с одной кнопкой заключается исключительно в устройстве выпускающей арматуры.

На небольшие устройства устанавливать такую арматуру нецелесообразно. При необходимости замены, можно использовать любую гидросистему подходящего размера.

Принцип действия механизма слива

Работа этого механизма начинается с нажатия кнопки, которая связана с внутренними элементами системы слива. До этого момента, бачок уже наполнен водой до регламентированного уровня и весь объём удерживается посредством резиновой груши. Такой материал способствует довольно плотному прилеганию к седлу. Нажим кнопки вызывает тягу, отталкивающую грушу. от чего открывается сливное отверстие.

После возвращения кнопки в исходное положение, полая и наполненная воздухом груша не сразу возвращается на своё место. По мере заполнения водой, груша утяжеляется, опускается и плотно ложится на седло. Однако, для полноценного функционирования груши имеет значение специальная труба, которая регулирует действие различных сил на этот резиновый элемент.

После выбора и установки унитаза могут возникнуть определенные вопросы, например такие, как: почему не поступает вода в бачок унитаза или как устранить течь в бачке унитаза. Ответы на эти вопросы читайте в следующих статьях.

Как починить сливной бачок унитаза с кнопкой, узнайте из этого материала.

Встроенная модель: крепление бачка к унитазу, инструкция

Здесь будет говориться о том, как установить конструкцию на полочке чаши унитаза. Для этой установки понадобится резиновая прокладка. Одна такая прокладка устанавливается на чашу. Обычно на нее уже нанесен специальный клеящий состав, что и фиксирует ее на месте. Но если состава этого нет, то следует приобрести санитарный герметизирующий гель.

Если используете этот специальный гель, то прокладку промазывать нужно с двух сторон, ведь одной она крепится к полочке унитаза, а другой уже прилегает к смывному бачку. Иногда дополнительно используют каучуковое кольцо, что герметизирует на дне емкости сливное отверстие.

Далее действуете так:

• Для фиксации бачка на чаше унитаза используют болты с конусовидными резиновыми прокладками, вставляются они в специальные отверстия и завинчиваются гайками снизу плотненько;
• Чтобы вода не вытекала из других отверстий, используйте резиновые пробки – их также до установки смазывают гелем, чтобы соединение было максимально плотным;
• Затем осуществляется монтаж сливного крепежа, подключается подводка воды.

В процессе выполнения последних операций убедитесь, что все мембраны, прокладки и уплотнители были на своих местах. Полимерную ленту, защищающую от протечек, нужно намотать на внешнюю резьбу входного патрубка. И завершающим моментом будут испытания. Открутите запорный кран, емкость наполните водой. Чтобы регулировать уровень жидкости, используйте поплавок на винте или коромысле.

Разновидности сливных бачков и особенности их устройства

В современном уровне конкуренции производители стараются предложить потребителю максимальный выбор. Это касается и бачков. Отличия будут состоять в используемом материале, качестве реализации, цене. Для того, чтобы понять, как отрегулировать бачок унитаза или установить новый в первую очередь следует разобраться с его устройством.

Основа работы у всех будет одинакова. Различия будут в конструкции бачка. Они могут быть следующими:

• Один режим работы – одна кнопка;
• Оборудован механизмом двухрежимной работы – две кнопки.

Процесс сброса воды тоже может быть выполнен по-разному. Здесь различаются способы передачи усилия клапану, который закрывает сливное отверстие.

Разной может быть схема смыва жидкости.

• Прямой смыв. Вода из бачка сливается сразу в унитаз. Не меняет направления движения.
• Обратный смыв. Во время смыва жидкость изменяет направление движения. Является более эффективным, но более шумным.

Если вы знаете устройство бачка, то без проблем разберетесь, как починить бачок унитаза. Давайте теперь рассмотрим принцип действия и конструктивные элементы. Существует две фазы работы:

1. Процесс набора необходимого количества воды;
2. Непосредственно смыв.

Устройство сливного бачка будет похоже на обычный гидравлический затвор. Основными элементами выступают запирающий элемент, поплавок и система рычагов. Нажимая на кнопку, мы воздействуем на рычаги. Они поднимают закрывающий сливное отверстие запор. В итоге вода подается в сливную раковину унитаза.

С наружной конструкцией все просто. В ней всего 3 элемента – бачок, крышка, кнопка слива. Сложнее дело с внутренней частью. Она включает в себя следующее:

• Поплавковый кран. Контролирует наличие и уровень воды. Он включает в себя поплавок, его рычаг. В корпусе крана имеется прокладки, поршень, накидная гайка для подключения шланга подачи воды.
• Груша. Резиновый элемент, перекрывающий сливное отверстие.
• Сливная арматура. Передает усилие от кнопки к груше.

Для того, понять, как собрать бачок нужно понять принцип действия сливного механизма. Он следующий. При нажатии кнопки система рычагов передает движение резиновому клапану (груше). Он поднимается, освобождая проход воде вниз. Уровень воды падает. Одновременно опускается поплавок, открывая кран подачи воды. Емкость наполняется до определенного уровня. Поплавок понимается и закрывает кран.

Для плавной и слаженно работы при установке необходимо провести регулировку и фиксацию поплавка в подходящем положении. Выяснить необходимую позицию просто.

• Вода поступает больше необходимого количества. Поплавок опускаете ниже.
• Недобор воды говорит о необходимости поднятия поплавка.

Конструкция всех сливных баков условно делится на две категории:

• с одной кнопкой;
• с двумя кнопками.

Первый вариант, устройства с одной кнопкой, давно уже перешёл в разряд классики. Принцип работы — моментальный сброс большого количества воды под напором. Совершенно не составляет труда собрать такое устройство. Читать инструкцию и следовать её указаниям — вот и всё, что необходимо.

Устройства с двумя кнопками появились относительно недавно. Лишь в начале века они пополнили ассортимент магазинов и практически сразу заняли лидирующие места по продажам. Их функциональность позволяет экономно расходовать воду.

Предлагаем ознакомиться Почему бачок унитаза не набирает воду

В чём фишка такой конструкции? Пользователь волен сам выбирать, сколько воды он хочет спустить. Если нажимается одна кнопка, то всё содержимое бака моментально уходит в слив, а вот второй кнопкой сброс воды осуществляется частично.

Существует три варианта слива:

• воронкообразный слив – поток воды идёт по кругу, закручиваясь спиралью;
• каскадный слив – вода идёт по одной стороне чаши;
• душевой слив – вода сбрасывается по всему периметру, одновременно распыляясь.

Можно выделить две части конструкции:

1. Подающая часть – отвечает за наполнение бака водой. Поплавком перекрывается сброс воды.
2. Сливная часть – состоит из спускового рычага, коромысла, спускового клапана и трубки перелива.

Если устройство оборудовано внутренним узлом, то особых различий нет, но имеются некоторые нюансы. Под воздействием напора воды поршень поднимает коромысло с закреплённым поплавком. Когда бак заполнен водой, поплавок сжимает поршень, и поток воды прекращается. Внутри всё типично.

Нижний фаянсовый бачок с полочкой

Ну а в этом случае –  как разобрать сливной бачок унитаза, конструкция которого вызывает депрессию уже у третьего поколения сантехников?

Инструменты

• Два разводных ключа;
• Пассатижи;
• Ножовка по металлу или турбинка с любым режущим диском;
• Опционально – отвертка. В зависимости от того, какие винты крепят полочку и сиденье к унитазу.

Разборка

1. Перекройте воду на бачок и смойте (см. также течет бачок унитаза). Чем меньше воды останется в бачке – тем суше будет на полу в процессе разборки. Открутите гайку шланга от бачка.
2. Убедитесь, что бачок опирается не только на унитаз, но и на стену. При необходимости подоприте его любым способом.

С равным успехом могут пострадать и унитаз, и сама полочка.

Открутите болты между полочкой и унитазом. Они были стальными и намертво прикипели? Срежьте

Ножовка заставит попотеть; зато турбинка при неосторожном движении заставит вас покупать новый унитаз. Выберите то зло, которое вам менее в тягость Подайте полочку с бачком назад на несколько сантиметров

При этом вы освободите раструб унитаза от манжеты, соединяющей его с полочкой. Запомните эту манжету: ее скорее всего придется менять. Уложите бачок на ровный пол. Дальше инструкция приобретает несколько общий характер: все пластиковые детали раскручиваем и снимаем. Резьбы везде стандартные, правые.

Для того, чтобы раскрутить болты, используйте рожковые ключи и пассатижи

Что закипело или проржавело – осторожно срезаем

Где доберетесь – выручат ножовка или турбинка. Но в труднодоступных местах придется орудовать одним полотном…

Несколько основных правил при разборке:

• Избегайте любых перекосов и сильных нажимов там, где металл соприкасается с фаянсом. Он хрупок.
• Если придется пилить – расположите бачок так, чтобы хорошо видеть подвергаемый расчленению болт. Иначе есть риск повредить поверхность самого бачка.
• Хоть это и грубое нарушение техники безопасности, но если пользуетесь турбинкой – лучше снимите кожух. Причина та же. Вы должны очень точно попасть по болту, оставив сам бачок целым.

Сборка

Итак, у вас новый комплект арматуры и старый фаянс.

Как собрать бачок унитаза?

1. Для начало удалите с всех поверхностей бачка, полочки и раструба унитаза отложения и мусор. Они должны быть идеально чистыми и без сколов.
2. Между полочкой и унитазом есть манжета, помните? Если старая не находится в идеальном состоянии – подготовьте ей замену. Новая манжета должна быть максимально эластичной.
3. Подготовьте силиконовый герметик для тех соединений, где будет трудно добиться герметичности штатными средствами.

Герметик нужен прежде всего там, где есть незначительные сколы.

Сама по себе сборка сложностей не представляет. Инструкция с картинками, как правило, идет в комплекте с арматурой.

Схемы сборки арматуры обычно в комплекте.

Однако и здесь есть свои хитрости:

Когда стягиваете парные болты – избегайте перекосов. Делаете не больше пары оборотов, затем переходите на другой болт. Большие усилия недопустимы. Если не можете поджать прокладку герметично – лучше возьмите герметик

Обратите внимание на то, куда смотрит полочка. Бачок несимметричен

Будете невнимательны – придется собирать заново или ставить бачок задом наперед. После того, как бачок и полочка собрана – проверьте их до установки на унитаз. Заткните выпуск полочки тряпкой, наберите в бачок воды и смойте над ванной. Все течи будут видны.

В последнюю очередь натягиваем ту самую манжету узкой стороной на выпуск полочки и закатываем, как рукав перед дракой. Затем ставим полочку с унитазом на место и натягиваем широкую сторону манжеты на раструб унитаза. Фиксируем полочку и унитаз с сиденьем болтами. Лучше пластиковыми.

Подключаем бачок к воде гибким шлангом и проверяем все соединения еще раз. Обязательно смойте: между полочкой и бачком вода оказывается только при сливе воды. То же касается и соединения полочки с унитазом.

Финальная проверка.

Особенности внутреннего устройства

В основу смывного бачка для унитаза включены 2 системы – система автоматического набора воды и механизм слива воды. Если знать принцип работы той и другой системы, то несложно устранить возникшие неполадки. Чтобы было легче понять механизм работы смывного бачка, следует для начала ознакомиться со схемой старых бачков для унитаза, поскольку их системы более понятные и более простые, по сравнению с современными механизмами.

Утройство старого бочка

Бачки старых конструкций состоят из элементов подачи воды в бачок, а также устройства слива. В механизм подачи воды включен впускной клапан с поплавком, а в систему слива-рычаг и груши, а также спускной клапан. Существует еще и специальная трубка, функции которой заключаются в том, чтобы удалить излишки воды в бачке, не используя сливное отверстие.

Нормальная работа всей конструкции зависит от надежной работы элементов подачи воды. На изображении ниже можно более детально рассмотреть схему автоматической подачи воды. С поплавком соединяется впускной клапан с помощью фигурного рычага. Один конец этого рычага соединен с поршнем, который либо перекрывает воду, либо открывает воду.

Устройство поплавкового механизма

Когда вода в бачке отсутствует, то поплавок находится в крайнем нижнем положении, поэтому поршень находится в отжатом положении и через патрубок вода поступает в бачок. Как только поплавок поднимется и примет крайнее верхнее положение, то поршень сразу же перекроет подачу воды в бачок.

Эта конструкция достаточно простая, примитивная, но эффективная. Если частично выгнуть фигурный рычаг, то можно отрегулировать уровень набора воды в бачке. Недостаток механизма заключается в том, что система достаточно шумная.

Сливается вода из бачка с помощью другого механизма, который состоит из груши, перекрывающей сливное отверстие. С грушей соединяется цепочка, которая в свою очередь связана с рычагом. Надавив на этот рычаг, груша поднимается вверх и вода тут же вытекает из бачка. Когда вся вода вытечет, груша опустится вниз и снова перекроет сливное отверстие. В этот же момент поплавок опускается в крайнее положение, открывая клапан подачи воды в бачок. И так каждый раз, после слива воды из бачка.

Устройство бачка унитаза | Принцип действия

Watch this video on YouTube

Устройство современных моделей

Бачки, у которых нижняя подводка воды к бачку, издают меньше шума. Поэтому можно смело говорить о том, что это более современная версия устройства. Впускной клапан спрятан внутри бачка, представляющей конструкцию в виде трубки. На фото внизу это серая трубка, которая соединена с поплавком.

У стройство современного бачка

Работает механизм так же, как и в старых системах, поэтому, когда поплавок опущен, то клапан открыт и вода поступает в бачок. Когда вода в бачке достигла определенного уровня, то поплавок поднимается и блокирует клапан, после чего вода уже не может поступать в бачок. Система слива воды так же работает по той же схеме, поскольку клапан открывается при нажатии на рычаг. Система перелива воды функционирует аналогичным образом, но трубка выведена в то же отверстие для слива воды.

Сливные бачки с кнопкой

Несмотря на то, что в качестве рычага в этих конструкциях бачков используется кнопка, механизм впуска воды не претерпел серьезных изменений, а вот система слива несколько другая.

С кнопкой

На фото представлена подобная система, которая в основном применяется в отечественных конструкциях. Считается, что это достаточно надежная и не дорогая система. У импортных сливных бачков используется несколько иной механизм. Как правило, у них практикуется нижняя подача воды и другая схема устройства слива/перелива, о чем можно увидеть на фото ниже.

Импортная арматура

Существует несколько вариантов подобных систем:

• С одной кнопкой.
• Вода сливается после нажатия, при этом слив прекращается после повторного нажатия.
• С двумя кнопками, отвечающими за разное количество выпускающей воды в сливное отверстие.

И хотя механизм работает совсем по-другому, его принцип работы остается такой же. В этой конструкции нажатием на кнопку блокируется слив, при этом стакан поднимается вверх, а стойка остается в самой конструкции механизма. Именно в этом и заключаются отличия в самой конструкции механизма. Регулируется слив с помощью специальной поворотной гайки или особого рычажка.

Сливной механизм для керамического бачка производство Alca Plast,модель A2000

Watch this video on YouTube

Корректировка кнопки спуска

Чтобы кнопка спуска работала, её нужно откалибровать. Это можно сделать через многократный подбор высоты механизма кнопки, а потом её закручивать и смотреть уровень — плотно ли сидит кнопка сверху и при этом возвращается при нажатии на неё обратно в исходной положение «не нажато». Калибровку высоты механизма кнопки нужно регулировать через верхнее (обычно, синее по цвету) крепление, как показано это в самом начале статьи. Когда кнопка нажимается, опускается нижнее крепление, которое поднимает резиновый засов внизу бачка для прохода воды в унитаз и возвращается назад, когда вода набирается в бачок обратно. Именно его нужно откалибровать для плотного закрытия бачка крышкой сверху кнопкой спуска.

Основные причины неисправности и их устранение

Если бачок сломался или перестал правильно работать, то после его разбора необходимо определить какова неисправность, и что служит ее причиной. Вот несколько самых распространенных неполадок:

Очень частой проблемой является постоянное протекание воды в унитаз. Причиной этого может служить износ мембраны, которая входит в комплект сифона. Заменить мембрану очень просто, необходимо отсоединить бачок от смывной трубы и вынуть сифон.

Схема устройства арматуры сливного бачка.

Если вода поступает слишком медленно или наоборот слишком быстро — проблема в поплавке. Перекос поплавка — самая простая и распространенная неисправность. При этом чтобы ее исправить, не потребуется ни инструмент, ни запасные детали. Все, что нужно — поднять крышку, пошевелить запорный механизм так, чтобы груша стала на место и перекрыла воду. Поплавок должен закрывать запорный клапан. Если этого не происходит, подрегулируйте его. Для этого выгните штырь, на котором крепится поплавок, чтобы создать больший угол для сливного механизма, значит, он будет срабатывать при меньшей наполненности.

Даже при исправной работе механизма время берет свое, и резиновая груша теряет свою эластичность. Она грубеет, что приводит к тому, что место контакта с седлом на груше начинает трескаться, терять форму и приходить в негодность. Со временем груша уже не так плотно прилегает к седлу. Этим пользуется вода, которая начинает просачиваться через эти щели, образуя течь.

Резиновую грушу невозможно починить. Так что, если вы хотите ликвидировать течь, вам, скорее всего, придется ее заменить. Однако неплотное прилегание груши к седлу может быть вызвано и другими причинами. Например, это может быть прилипшая к седлу грязь или неисправный спусковой механизм.

После устранения неполадки соберите бачок в обратном порядке и удостоверьтесь в нормальной работе устройства.
