Вентиляция с обратным клапаном через стену

Выбор модели

Перед тем как изготавливать вытяжку для кухни, разберитесь с принципом работы и видами действующих моделей. На сегодняшний день есть три типа устройств:

1. Купольные – монтируются над плитой. Внешне похожи на конус с трубой для вывода воздуха.
2. Встраиваемые – устанавливаются в шкафчик над плитой, «невидимы» для гостей и для вас.
3. Плоские – компактные. Принцип работы базируется на фильтрах, работающих без воздуховода. Легко монтируются.

Самодельная вытяжка для кухни изготавливается согласно пожеланиям создателя, но в первую очередь нужно учесть:

1. Тип будущей вытяжки (каждому из них соответствуют нюансы: схема, материалы, вентиляционная шахта в доме, разрешения, принцип работы и т. д.).
2. Интенсивность дальнейшей работы (подбор мощности устройства).
3. Размер кухни (правильная вытяжка в полной мере очищает воздух, но не занимает много места).

Дизайн вытяжки — этап, занимающий много времени

Как выбрать воздуховод для вытяжки

Таким образом, мы вкратце рассмотрели вопрос о том, как сделать вытяжку в доме. Вытяжка в частном доме будет работать эффективно только при правильном подборе воздуховодов. На настоящий момент выпускаются всего две основные разновидности гофр для подобных кухонных устройств – пластиковые и металлические. Первые уже в процессе производства нарезаются на куски. В том случае, если вытяжное отверстие находится в противоположной от плиты стене, одного такого отрезка может не хватить. Стыки же в воздуховодах кухонных вытяжек крайне нежелательны. Поэтому в данном случае лучше приобрести металлическую гофру. В том случае, если стыков по какой-либо причине избежать не удастся, их обязательно нужно проклеить герметиком. Прячут гофру под декоративным коробом, который может иметь круглую, прямоугольную или квадратную форму. Стыки в нем также следует загерметизировать.

Советы специалистов

Советы от специалистов по выбору оборудования и по установке:

Если выбираете прочную и долговечную вытяжку – присмотритесь к моделям из нержавейки и алюминия.
Если вы подберете вентилятор с большой мощностью и излишне сильным потоком воздуха, это может привести к закупорке воздуховода. От этого весь запах и дым распространятся по другим комнатам.
Периодически следует чистить вентиляционные каналы и воздуховоды. Перед выбором учитывайте это.
Если кухня больше 15 квадратных метров, устанавливают два вентиляционных канала

Один будет служить для наполнения свежим воздухом, а второй – для вытяжки.
Важно учитывать, что декоративная решетка и клапан снижают скорость перемещения воздуха иногда в 10 раз. В связи с этим не останавливайте свой выбор на устройстве с минимальной мощностью.
При выборе вытяжки учитывают объем воздуха, который необходимо очистить в течение часа

Берем объем кухни, умножая площадь на высоту, умножаем на норму воздухообмена (12) и умножаем на 1,3 (коэффициент минимального запаса). Так вы получите производительность вытяжки.
Определяясь с габаритами вытяжки, учитывают, что площадь воздухоприемника должна соответствовать площади рабочей поверхности плиты, а лучше – превышать ее.
Как учесть комфортный уровень шума? 20 децибел – это подобно шелесту страниц, 25-35 – примерно как громкий шепот, 50 дБ – это уровень шума как при обычном разговоре, 89-90 – по уровню как шум проезжающего мотоцикла или фена при сушке, 110 – подобно тому, как работает дрель или перфоратор, 130 дБ – это уже превышение болевого предела.
При выборе вытяжки может возникнуть вопрос, нужна ли подсветка? Они бывают автоматическими, с сенсорным включением или с кнопкой. Эксперты считают, что наличие или отсутствие подсветки никак не влияет на основные задачи вытяжки, поэтому при выборе руководствуйтесь исключительно бюджетом и собственным вкусом. Сосредоточьтесь на том, как дизайн вытяжки будет совмещаться с дизайном интерьера.

Как рассчитать производительность системы

Чтобы самостоятельно рассчитать требуемые параметры для одноэтажного или двухэтажного строения, нужно учитывать несколько факторов:

• Площадь помещения.
• Кратность полного обмена воздуха, находящегося в помещении за один час.
• Нормы обеспечения свежим воздухом по САНПИН из расчета на одного человека (для обычных условий проживания в расчет берут 30 м3/час).

Пошаговый алгоритм расчета поможет определить необходимый объем воздуха, для дальнейшего подбора подходящего оборудования:

1. Чтобы получить полный объем воздуха в доме, необходимо сложить объем всех помещений. Ориентируясь на нормы потребления воздуха в различных помещениях жилища и показатели объема этих помещений, следует вывести средний показатель кратности полного обмена воздуха.
2. Умножив полученную кратность на суммарный объем, получим объем, который необходим для поступления и удаления воздуха в час.
3. Исходя из этого показателя, рассчитывают количество и мощность устройств обеспечивающих приток и параметры вытяжки. При расчете необходимо руководствоваться инструкцией и техническими характеристиками используемых приборов и типа вытяжного канала.

Данный расчет не учитывает изменения мощности тяги в различных климатических условиях. Для получения более точных данных придется совершать более сложные расчеты.

Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении, k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

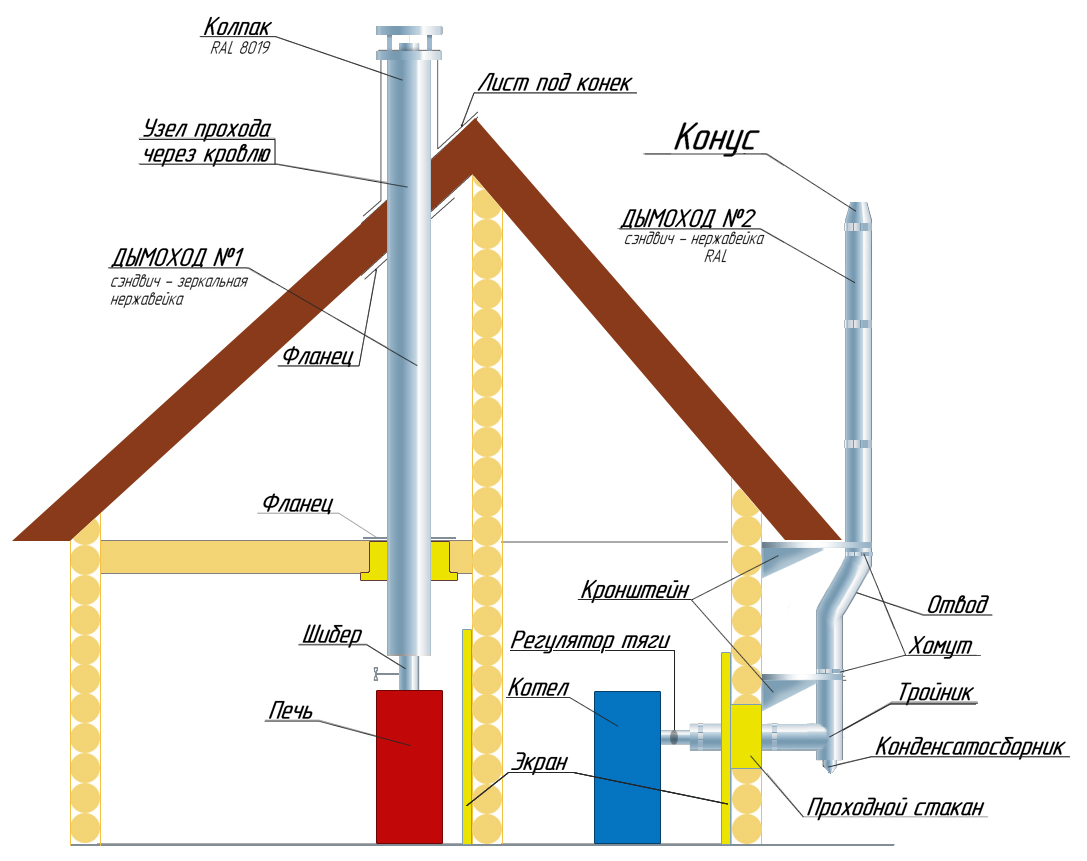

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

• высота флюгарки над плоской крышей, либо на расстоянии до 1,5 метра от её конька, должна составлять не менее 0,5 метра;
• на расстоянии от 1,5 до 3 метров – не ниже конька крыши;
• на расстоянии более 3 метров – не ниже условной линии, проведённой из конька крыши под углом 10˚;
• флюгарка должна быть на 0,5 метра выше здания, которое пристроено к отапливаемому помещению;
• если кровля сделана из горючих материалов, дымоход необходимо поднять на 1-1,5 метра над коньком крыши.

Расчёт высоты дымохода относительно крыши

Как сделать вентиляцию в частном доме своими руками

Процедуру самостоятельного монтажа вентиляционной системы в частном доме можно разделить на несколько основных этапов.

1. Расчеты и проектирование. Первый шаг заключается в вычислении требуемого воздухообмена. Это можно сделать по формуле, описанной выше.
2. Выбор сечения воздуховодов. После вычислений необходимо определится с диаметров каналов системы. Небольшая величина приведет к постоянным загрязнениям, большая – к шуму и потере производительности. При монтаже каналов необходимо снизить количество поворотов к минимуму.
3. Выбор типа вентиляции. Как уже было сказано, наиболее оптимальным вариантом является приточно-вытяжная система.
4. Составление схемы расположения каналов.
5. Определение месторасположения забора и вывода воздушных потоков.
6. Непосредственно сам монтаж вентиляции.

Выполняя точные расчеты, используя качественные материалы и точно следуя описанному алгоритму, создать вентиляционную систему своими руками очень просто.

Приточно-вытяжная вентиляция

Установка вентилятора в санузел

Установка вентилятора в санузел – это проста процедура, которая позволит обеспечить качественную циркуляцию воздуха. Первым делом необходимо определится с месторасположением конструкции. Чаще всего, она устанавливается в выходное отверстие, соединенное с общей системой вентиляции.

Для установки вентилятора необходимо следовать следующей пошаговой инструкции.

1. Подключить вентилятор к электросети. Процедуру включения можно осуществлять с помощью кнопки, расположенной непосредственно на конструкции, или же подвести его к обычному выключателю около санузла.
2. Далее нужно снять защитную крышку и закрепить конструкции на выходе вентиляционного отверстия с помощью полимерного клея или жидких гвоздей.
3. Последний шаг заключается в установке защитной крышки и проверке работы установленной конструкции.

Устройство вытяжки

Принцип работы вытяжного вентилятора выглядит следующим образом:

• воздух, находящийся в помещении нагревается за счет отопительных приборов, дыхания жильцов и т.д.;
• свежий воздух поступает в помещение и создает повышенное давление за счет разницы температур, из-за которого отработанные воздушные массы поднимаются к потолку помещения;
• вытяжной вентилятор засасывает воздух в верхней части помещения в вентиляционные каналы, по которым он в дальнейшем выводится из дома.

Приточная вентиляция с помощью диффузора или решетки

Приток свежего воздуха осуществляется по вентиляционным каналам. За его равномерное распределение по помещению отвечают такие элементы как диффузоры и решетки. Они позволяют воздуху равномерно разнестись по комнате, что препятствует образованию застоя.

Диффузоры и решетки классифицируются по нескольким параметрам:

• форма – круглая, прямоугольная или квадратная;
• размер;
• дополнительные опции – встроенные вентиляторы, вытяжки, увлажнители, обогреватели т.д.

Приточная вентиляция с помощью приточного клапана

Приточная вентиляция, работающая за счет приточных клапанов – это самый простой способ создания вентиляционной системы. Клапан – это конструкция, которая может устанавливаться в стены, окна, двери и т.д.

Воздух поступает с улицы через клапаны и попадает в помещение. Установить приточный клапан очень легко. Для этого достаточно следовать следующей инструкции.

1. Определится с местом расположения конструкции. Чаще всего такие конструкции монтируются в пространство под окна или же в стены.
2. Вне зависимости от выбранного месторасположения необходимо просверлить сквозное отверстие под углом в направлении вниз (это требуется для предотвращения попадания в помещение воды, пыли и т.д.).
3. Далее необходимо установить клапан и зафиксировать его в отверстии.
4. Оставшееся пространство в проделанном отверстии заделывается с помощью герметика.

При выборе количества приточных клапанов, необходимо учитывать скорость отвода отработанных воздушных масс. Вытяжка должна успевать отводить количество использованного воздуха равное объему поступающего. В этом случае, коэффициент полезного действия вентиляционной системы будет максимальный.

Плюсы и минусы разных видов вентиляции помещений

Как и у любой системы функционирующей в наших домах, естественная и принудительная вентиляция имеет ряд плюсов и минусов. Для того чтобы окончательно определиться с выбором вытяжки для своего дома, рекомендуется учесть все эти нюансы:

1. В вытяжках с принудительной вентиляцией имеется система рекуперации, что является более экономичным вариантом по сравнению с естественной вентиляцией, где возможности прогревания воздуха нет совсем.
2. Блок управления и дополнительные комплектующие потребляют достаточно много электроэнергии, а в её отсутствие и вовсе не работают. Чего не скажешь о естественной вентиляции. Она работает по принципу тяги и не нуждается в каких-либо запчастях. То же самое касается и замены вышедших из строя комплектующих. Отсюда можно сделать вывод, что принудительная система вентиляции более энерго и материально затратная.
3. В системах принудительного вентилирования возможна регулировка воздухообмена, его интенсивности, а также контроль над влажностью в помещении.
4. Монтаж принудительной вентиляции достаточно сложен и его нельзя осуществить самостоятельно без необходимых навыков.

Вентиляция приточная в доме

Одной из проблем частного дома считается недостаток свежего воздуха. Потому, его подачу стоит налаживать принудительно. Добиться необходимого результата можно с помощью специального устройства, которое называется приточный клапан. Помимо основной функции, он способен дать:

• минимизацию поступления шума из окружающего мира, который попадает в частный дом;
• фильтрацию воздуха;
• теплоизоляцию корпуса, которая уменьшает вероятность его промерзания, а также создания конденсата;
• можно своими руками регулировать процесс работы устройства.

Каждый вентиляционный канал для дома потребует дополнительной установки этого устройства. В крайнем случае можно обойтись и одним клапаном при условии наличия централизованной вентиляции.

Функционирование клапана зависит от разницы температур в помещении и окружающем мире. В период эксплуатации принудительной вытяжки, регулировка осуществляется в ручном режиме.

Какие правила нужно соблюдать при установке

Итак, как сделать вытяжку в частном доме, мы с вами выяснили. При ее монтаже следует учитывать следующие моменты:

• Планировать расположение устройства нужно так, чтобы воздуховод получился как можно более коротким.
• Число колен следует свести к минимуму.
• Если поворотов воздуховода избежать не удастся, нужно постараться сделать их не слишком крутыми.
• Приобретать следует воздуховод с гладкой внутренней поверхностью, для того чтобы снизить сопротивление потока до минимума.

Итак, мы с вами разобрались с тем, как сделать вытяжку и вентиляцию в частном доме. Как видите, дело это не особенно сложное. Самое главное – разработать правильный проект. Это позволит сделать проживание в доме максимально комфортным как летом, так и зимой.

Особенности вентиляции

Разрабатывая проект вентиляции, нужно уделить особое внимание наиболее «грязным» помещениям в доме – основных источников запахов, пыли, сторонних частиц. Рассмотрим подробнее, какие нюансы нужно учесть при вентилировании данных участков и комнат

Вентиляция подпольного пространства

В любых частных постройках под полом образовываются непроветриваемые зоны, в которых очень сыро, так как в них не проникает солнечный свет. Как результат – распространяются грибки и прочие микроорганизмы, оказывающие разрушающее воздействие на строительные материалы, нарушая при этом их целостность. Чтобы предотвратить такого рода ситуацию, необходимо в цоколе фундамента, на расстоянии 30 см от поверхности грунта, установить вентилируемые проемы. В результате под полом будет осуществляться циркуляция воздушных масс. Для достижения оптимального уровня воздухообмена цокольные проемы могут быть как круглой, так и квадратной формы, но обязательно с размером не меньше 10 см.

Если такого рода естественное проветривание недостаточное и сырость с грибком остаются, устанавливают механические средства обеспечивающие принудительную циркуляцию.

Верхние этажи

В двух и трехэтажных домах при монтаже естественной вентиляции существенной проблемой являются лестницы между этажами, которые выполняют роль больших вентиляционных каналов. «Отработанный» воздух будет подниматься по лестничным маршам, в результате чего на верхних этажах температура воздуха будет ниже, нежели на первом. Чтобы предотвратить такого рода ситуацию, нужно перекрыть доступ воздуха с лестницы на этажи путем установки дверей. Или же воспользоваться вторым способом – провести изоляцию каждого помещения путем монтирования отдельных вентиляций в каждой комнате. Но это будет сопряжено с дополнительными трудозатратами и финансовыми потерями.Если рассматривать мансардный этаж, то высота его потолков небольшая. А это значит, что естественная тяга будет слишком слабая и нужно будет устанавливать механическую вентиляцию.

Вентиляция в ванной и туалете в частном доме

Эти помещения отличаются повышенной влажностью и излюбленным местом развития грибка и плесени. Интенсивности естественной вентиляции недостаточно для удаления всего отработанного воздуха. Поэтому рекомендуется воспользоваться либо осевыми, либо канальными вентиляторами. Очень распространены модели с возможностью вывода на отдельный выключатель. Для исключения попадания неприятных запахов из канализации, для стояка делается вентиляционный выход на крыше. При этом не рекомендуется к ниму подсоединять короба вентиляции из других помещений.

Вентиляция на кухне в частном доме

Кухня – основной источник запахов в доме. Пища, проходя термическую обработку, выделяет огромное количество разнообразных запахов, в воздух также попадают продукты горения, такие как сажа. Избежать подобного дискомфорта на кухне можно путем монтирования качественной системы вентиляции, обеспечивающей как приток воздуха, так и его удаление. Для быстрого устранения всех запахов над кухонной плитой нужно установить отдельный вентиляционный канал или электромеханическую вытяжку из нержавеющих материалов, в которую будет засасываться воздух, насыщенный различными запахами. Входное и выходное отверстия канала защищают решетками. Чтобы на поверхности не оседал жир, а также пыль и сажа, ее делают идеально гладкой.Движение воздушных потоков на кухне происходит естественным путем (микротрещины, открытые окна, двери) и принудительным (специальные устройства). Последний вариант более удачный, так как естественная вентиляция часто неспособна справиться с запахами от приготовления пищи.Чем больше число горелок, установленных на кухне, тем большой мощностью должно обладать устройство для вентиляции. Согласно нормативным документам, при объеме кухни более 8 м³ допускается установка плиты с двумя горелками; при объеме от 12 до 15 – три горелки. Если объем кухни больше 15 м3 – разрешается установка 4 горелок. Данные нормы способствуют качественному воздухообмену, происходящему по оптимальной скорости (от 110 м³/час до 140 м³/час в зависимости от того электрическая плита или газовая).

Устройство вентилируемого пола

Важной составляющей организации воздухообмена в срубе является вентиляция пола, фундамента и нижних венцов сруба. Система просушит пиломатериалы основания дома, значит, защитит всю постройку от гниения и грибка

Все конструкции деревянного дома должны регулярно осушаться потоками воздуха

особое внимание следует уделить основанию: фундаменту, перекрытию, системе пола. Основные принципы и правила вентиляции основания:

Основные принципы и правила вентиляции основания:

• Устройство отверстий-продух (диаметр – 10 см) с ветреной и противоположной стороны цоколя сруба. Расстояние от земли до центра этих отверстий должно составлять не менее 33-х см.
• Сооружение пола по плавающей схеме с зазорами по периметру помещений. Зазоры неплотно прикрываются плинтусом, благодаря чему поступающий в продухи воздух может свободно выходить.
• Формирование в конструкции пола вентиляционных отверстий, сообщающихся с подпольем. Их закрывают решетками, устраивают, если в качестве напольного покрытия использовались не натуральные половицы, а линолеум, ковролин, ламинат и подобный, не пропускающий воздух материал.

В морозный период выбранные в цоколе либо фундаменте продухи закрывают заслонками, значительно сокращающими воздухообмен, а летом ставят на них решетки.

Расстояние между самими продухами составляет порядка 2-х метров, если дом расположен в низине. Если же сруб стоит высоко, то такое расстояние должно быть увеличено, поскольку увеличивается сила ветра, а значит, и интенсивность продува.

Система вентиляции малоэтажного дома обязательно должна обеспечивать вентилирования подполья и подвалов естественным или искусственным способом

Особое внимание стоит обратить на систему воздухообмена чердаков и мансардных помещений, от которой во многом зависит состояние и долговечность крыши. Вентиляция чердака и мансарды увеличит общую сумму продухов до 500-й доли от общей площади всего дома

Для организации естественного воздухообмена на чердаке или мансарде устраивают фронтонные вентиляционные и слуховые окна. Вид вентиляционной конструкции подбирают, исходя из формы крыши. Понятно, что в скатных вариантах проще устроить проем во фронтоне, вальмовые и шатровые обустраивают слуховыми окнами.

Чтобы отвести отработанную воздушную массу, потребуются вентиляционные шахты. Их чаще всего планируют в центре постройки, ближе к коньку. В летний период вентиляционные шахты могут быть оборудованы вентиляторами, так работа всей системы в жаркие безветренные дни будет обеспечена.

Если воздухообмен в пределах как холодного чердака, так и обустроенного мансардного пространства недостаточен, плесневый грибок расселяется и размножается с удивительной скоростью

Вентиляция кровли требует внимательного отношения к следующим нюансам:

• Между изоляционными слоями, утеплителем и кровельным покрытием необходимо оставлять зазоры по 3-5 см.
• Указанная дистанция обеспечивается устройством обрешетки и контробрешетки.
• Теплоизоляция изнутри должна быть защищена слоем пароизоляции.
• Слой утеплителя в кровельном пироге снаружи должен быть защищен гидроизоляцией, отделенной от кровельного покрытия вентиляционным зазором.

Соблюдение установленных норм и правил необходимо для разработки грамотного проекта вентиляции в частном доме. Знание строительных нормативов и заранее подготовленные чертежи помогут обойтись без проектировщиков, и при этом добиться поставленной цели – сохранить деревянный дом в пригодном для проживания состоянии.

Выводы и полезное видео по теме

С правилами и принципами устройства вентиляции в подполе ознакомит следующее видео:

Руководство по устройству отдушин в фундаменте:

Как бороться с сыростью в деревенском доме:

Подпол – закрытое непроветриваемое пространство, в котором созданы все благоприятные условия для развития плесени, сырости, грибка, образования конденсата. Избавиться от разрушающих процессов поможет создание эффективной вентсистемы. Решить эту проблему можно как на этапе строительства дома, так и в позже – на этапе эксплуатации строения.
