Теплый пол своими руками

Коллектор – его выбор и установка

Прежде чем приступить к укладке, надо установить коллектор. Он устанавливается после расчетов контуров.

Подбор коллектора (или нескольких коллекторов) производится после совершения расчета количества контуров. Подбирая коллектор, надо заранее определиться, сколько выводов нужно, чтобы подключить к нему контуры. Кроме этого, аппарат должен обладать отводом для слива отработанной воды и воздухоотводным клапаном.

Узел теплого пола своими руками

Выбирая коллектор, не стоит экономить. Простой, самый дешевый, коллектор обладает всего лишь запорными клапанами, и это делает эксплуатацию теплых полов не удобной. Коллекторы с вмонтированными регулировочными клапанами, конечно, дороже на порядок. Но, регулируя и расход воды в помещениях, в каждой гидравлической петле, а также температуру того или иного помещения, можно сэкономить гораздо больше.

Коллектор

Если речь о промышленном здании, большом офисе, или подобном типе помещений, то идеальным вариантом будет коллектор с предварительными смесителями, а также – со специальными сервоприводами. Для чего необходимы смесители? Они позволят регулировать температуру воды, подаваемой в трубы, при этом смешивая горячую воду с уже остывшей.

Безусловно, коллекторы такого технического уровня «съедят» основную часть средств, которые придется потратить на установку водяного пола. Конечно, в обычной квартире или частном доме, где нагрузки постоянные и достаточно одного режима работы системы, можно обойтись коллекторами простого типа.

Коллектор помещается в специальный ящик, его крепят на стене. Под ящиком должно быть пусто, здесь надо будет подводить трубы контуров из всех помещений. Шкаф, из интерьерных эстетических соображений, можно безболезненно «утопить» в стене или в нише, его ширина 12 см.

Собирая всю систему воедино, важно придерживаться инструкции, сопровождающей коллектор. И только после того, как ящик с коллектором установлен, можно начинать прокладку труб

Расчет длины и сечения трубы

График зависимости

Расчет контуров рекомендуется доверить профессионалам, чтобы избежать критичных ошибок, которые скажутся на эффективности работы системы. Также можно воспользоваться специальными программами  (к примеру, Audytor CO от Sankom).

При расчетах важно учитывать следующие факторы:

• контур монтируют с отступом в 20 см от стен
• в местах, где будет установлена сантехника или постоянная мебель, трубы не прокладывают
• максимальная длина контура зависит от сечения трубы (для 16 мм – 100 м, для 18 мм – 120 м, для 20 мм – 125 м), превышение рекомендованных значений помешает поддерживать необходимый уровень давления в системе
• в больших помещениях монтируют два или более контуров
• разница между длиной контуров не должна превышать 15 м
• шаг между соседними витками составляет 10-30 см (в зонах, требующих усиленного обогрева, выбирают минимальный шаг, в остальной части помещения промежуток между витками можно увеличить)

Для точного расчета требуется принимать во внимание мощность системы отопления, уровень теплопотерь в помещении, для которого проектируется контур, толщину стяжки, а также плотность теплопотока. График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя

При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола

График позволяет наглядно увидеть, как плотность теплового потока зависит от диаметра трубы и средней температуры теплоносителя. При увеличении толщины стяжки плотность теплопотока будет снижаться на 5-8% на каждый дополнительный сантиметр. Использование вместо керамической плитки паркетной доски или ламината также снизит теплоотдачу пола.

Для расчета длины контура активную площадь обогрева следует разделить на шаг укладки (обе величины – в метрах). К полученному результату прибавляют длину загибов и расстояние между контуром и коллектором.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого полаЭлектрический инфракрасный теплый полПринципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого полаМонтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

При составлении схемы учитывайте следующие важные нюансы:

• первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
• если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
• если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляцииРезка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

Конструкция инфракрасного теплого полаПодключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

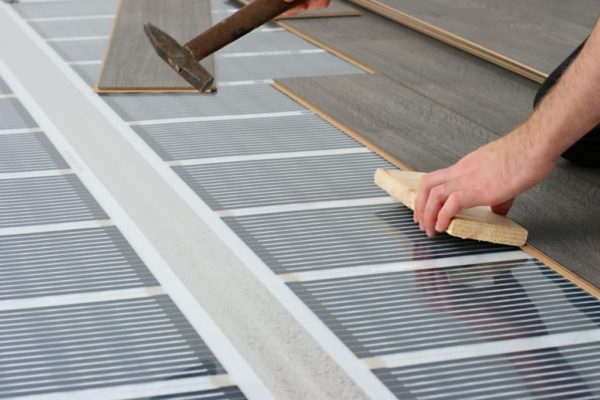

Укладка ламината поверх ИК полаТеплый пол

Условия установки водяного теплого пола

Если свой дом вы строите самостоятельно, то предусмотреть разводку теплого пола по комнатам не будет сложно. Вам достаточно все делать поэтапно, рассчитывать высоту порогов дверей и самих помещений. Но бывает так, что в купленном доме или коттедже уже все установлено, а полы с подогревом застройщик не предусмотрел. В такой ситуации произвести установку становится очень сложно – вы либо вынуждены производить демонтаж напольного покрытия и стяжки, либо поднимать уровень пола, что допустимо не во всех случаях.

Разводка теплого пола

Можно придумать решение проблемы, но оно всегда будет связано с некоторыми условностями. Давайте попробуем копнуть глубже, и разберемся в строении пола, прежде чем давать советы.

Схема «пирога» пола с водяным подогревом

На картинке выше прекрасно видно, что система теплого пола включает в себя несколько слоев, каждый из которых имеет свою толщину. Общая толщина при этом может достигать 10-15 см — сильно уменьшать ее нельзя, так как выделяемое тепло может негативно сказаться на целостности напольного покрытия. Давайте по порядку о каждом слое.

Основание или черновой пол представляет собой бетонную плиту в виде готового ЖБИ или залитую по опалубке или грунту. Эта часть пола несет на себе основные нагрузки и предварительно выравнивает пол в помещении. Ее толщина в расчет фактически не берется, так как ниже опускаться некуда. В зависимости от типа пола под основанием могут находиться слои гидро- и пароизоляции, а также слой экструдированного пенополистирола в качестве утеплителя.

Черновой пол

• Далее на пол укладывается гидроизоляционный слой. Его необходимо делать на межэтажных перекрытиях, чтобы исключить возможность подтопления нижних этажей.
• Третьим слоем идет утеплитель. Тут вариантов несколько – можно взять пенополистирольные плиты, в которых уже имеются пазы под разводку теплых полов, можно взять простые плиты, а можно и фольгированный материал на вспененной полимерной подложке. Названий у них много, но самый известный – пенофол. Установка слоя утеплителя необходима в обязательном порядке, иначе большая часть тепла будет уходить на прогрев грунта и чернового пола, что совершенно не нужно.

Вспененный фольгированный утеплитель

Теплораспределительные пластины

Поверх теплого пола делается еще один слой стяжки – обратите внимание, что под сеткой настелена гидроизоляционная пленка

• Следующий слой – чистовая стяжка, толщина которой рекомендована не меньше 8,5 см. Это обеспечивает более равномерный прогрев с умеренной скоростью, что помогает сохранить отделку из керамической и прочей плитки, которые приклеиваются к основанию.
• Последний слой – напольное покрытие. Он может занимать, в зависимости от ровности чистовой стяжки, от 8 до 20 мм. Также на этот параметр влияет тип материала отделки.

Ламинат и теплый пол в одной конструкции

Вот и получаем минимальную толщину утепленного пола в упомянутые средние 12 см. Это значение может быть и больше – нужно смотреть на конкретный объект.

Основа под теплый пол

Если речь идет о доме с бетонными перекрытиями, то самый доступный общепринятый вариант — это бетонная стяжка с водяным подогревом. Такой же способ применяется и для первых (цокольных) этажей частных коттеджей, если основание пола находится на песчаной подушке, которая расположена непосредственно на грунте.

Установка теплого пола своими руками начинается с подготовки основания. Основа для создания теплого пола должна быть ровной, без выступов и впадин. Максимально допустимый перепад составляет 5 мм. Если глубина дефектов поверхности достигает 1-2 см, то придется насыпать и разровнять тонкий слой гранитного отсева (мелкий щебень) с размером зерна до 5мм. Поверх выравнивающего слоя придется уложить пленку и при укладке теплоизоляции ходить по деревянным щитам. В противном случае выравнивающий слой сам станет источником неровностей.

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте

Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их

Это значительно экономит время и снижает риск ошибки.

ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные — по счетчику

Монтаж водяного теплого пола

Это способ требует наличие идеально ровных полов без выбоин и искривлений. Обязательно нужно постелить на пол отражающую пленку, фольгой вниз, для отражения тепла в нужную сторону.

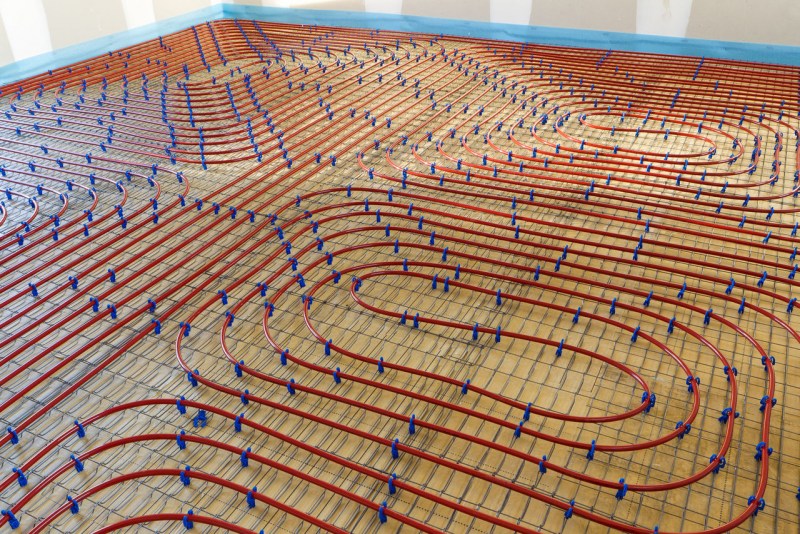

Далее укладывают армирующую сетку, а на нее крепят трубы, по предварительно выбранной схеме. Это может быть «змейка», спираль, создание витков, круг и другие.

Деревянный дом не предполагает наличие армирующей сетки. Трубы укладываются в металлические листы со специальными каналами. Сверху ложится пенополистиролом и облицовывается любым материалом для покрытия.

Для прокладки труб в бетонных перекрытиях применяют армирующую сетку не только снизу, а еще кладут один слой поверх труб. После чего, заливают полы цементом.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

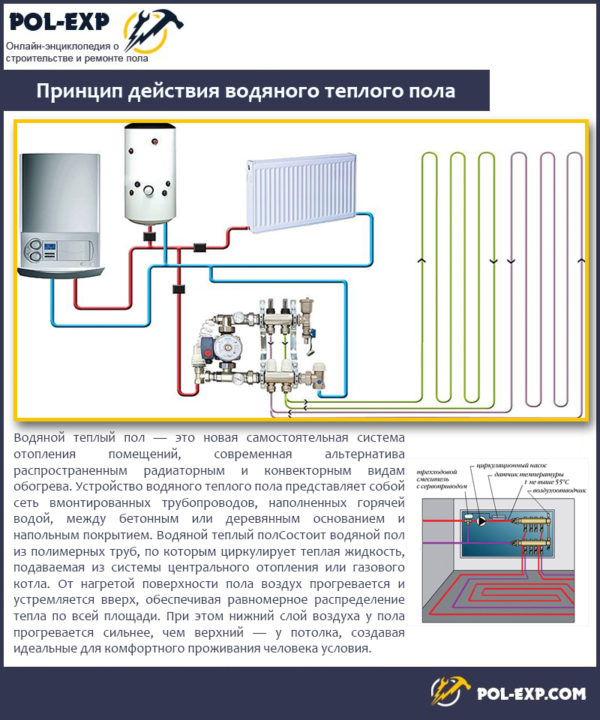

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Рекомендации по выбору и монтажу труб

Схема монтажа водяного теплого пола

Вам нужно выполнить индивидуальный расчет и определить оптимальные параметры укладки труб для каждого отдельного помещения.

Расчет проще всего выполнить с помощью специализированной программы – это даст вам возможность сэкономить время и силы.

Высчитать требуемую мощность для каждого отдельного контура исключительно по формулам достаточно тяжело. Такой расчет требует учета множества параметров. При этом малейшая ошибка может привести к крайне неблагоприятным последствиям.

Расчет системы теплого пола

Чтобы выполнить расчет системы вам нужно знать следующие параметры:

• габариты обогреваемой комнаты;
• материал изготовления перекрытий, перегородок и несущих стен;
• особенности утеплителя под систему полов с подогревом;
• вид финишного покрытия пола;
• диаметр труб, применяемых для обустройства системы полов с подогревом, а также материал их изготовления;
• мощность нагревательного котла.

Перечисленные параметры позволят вам рассчитать оптимальную длину укладываемых труб, а также подходящий шаг их размещения для обеспечения необходимого уровня теплоотдачи.

Также вы должны подобрать подходящий маршрут укладки труб. Помните: при прохождении по трубам вода постепенно теряет тепло. Поэтому распределение элементов системы нужно выполнять с учетом ряда важных нюансов, а именно:

• трубы рекомендуется начинать укладывать от менее теплых (наружных) стен помещения;
• если труба вводится в помещение не со стороны наружной стенки, то часть трубы от места ввода к стене надо утеплить;
• в целях постепенного снижения интенсивности нагрева от наружных стен комнаты к внутренним применяется вариант укладки «змейкой»;
• в целях обеспечения равномерного прогрева пространства в комнатах, не имеющих наружных стен (гардеробы, ванные и пр.) следует использовать метод монтажа по спирали. При этом спираль должна развиваться от края помещения в его середину.

Наиболее часто используемый шаг укладки труб теплого пола – 300 мм. В местах с увеличенными потерями тепла шаг размещения труб можно уменьшить до 150 мм.

Расположение труб

Дополнительно вам нужно рассчитать такой показатель как гидравлическое сопротивление труб. Это значение повышается параллельно с увеличением длины контура и каждым изгибом.

Желательно, чтобы сопротивление труб в контурах, подключенных к общему коллектору, было одинаковым. Для этого нужно разделять особенно большие контуры на несколько контуров поменьше. К особенно большим в данном случае относятся контуры, длина трубы которых превышает 100 м.

Также специалисты настоятельно не рекомендуют обогревать несколько комнат одним контуром. Мансардные этажи, застекленные веранды, балконы и т.п. комнаты должны обогреваться отдельным контуром системы. В противном случае эффективность обогрева существенно уменьшится.

Запуск водяного тёплого пола

Водяной тёплый пол —
многослойное устройство. Поэтому, даже процесс ввода в эксплуатацию, который
кажется простым, имеет свои особенности. Прежде чем приступить к монтажу
конструкции, необходимо понимать, как правильно заполнить и включить тёплый
водяной пол, а также нужно ознакомиться с инструкцией по пользованию.

Первый запуск
включает в себя: наполнение, промывку, слив, регулировку системы, прогревание и
сушку стяжки. Принцип действия зависит от используемого теплоносителя и типа
отопления, он бывает закрытым и открытым. Кроме того, важным моментом при пуске
пола является обеспечение циркуляции жидкости и удалении воздушных пробок из
контура.

Чтобы правильно
запустить в работу устройство — водяной тёплый пол, выходной коллектор должен
иметь специальный кран. Опрессовочный аппарат, необходимый для проверки пола,
можно арендовать.

Но если в трубопровод
закачивается вода, а не антифриз, то лучше иметь собственное приспособление. Использовать
аппарат придется часто, так как рекомендовано проводить замену теплоносителя
ежегодно, а следовательно проводить и тестирование системы.

Выбор материалов и необходимых устройств

Прежде чем сделать теплый пол своими руками следует определиться с составом оборудования и всех элементов системы и просчитать материалы.

Состав и устройство теплого водяного пола включает в себя следующие элементы:

1. Водонагревательный котел;
2. Нагнетающий насос (может быть в составе котла);
3. Шаровые клапаны на входе котла;
4. Трубы разводки;
5. Коллектор с системой настройки и регулировки теплых полов;
6. Трубы для укладки по поверхности пола;
7. Различные фитинги для прокладки основной трассы от котла и подсоединения труб теплого пола к коллектору.

Материалом трубы для водяного теплого пола может быть как полипропилен, так и сшитый полиэтилен. Полипропиленовые трубы лучше выбрать с армированием стекловолокном, так как сам по себе полипропилен имеет существенное значение линейного расширения при нагреве. Полиэтиленовые трубы в меньшей степени подвержены расширению. Именно последние получили наибольшее распространение при компоновке поверхностных систем отопления.

Используются трубы диаметром 16-20 мм. Необходимо, чтобы труба выдерживала температуры до 95 градусов и давление в 10 Бар. Не обязательно гнаться за дорогими вариантами с кислородными защитами и дополнительными слоями. Особенно если основная задача – снизить общие затраты на установку теплых полов.

Коллектор представляет собой патрубок с целым рядом отводов (разветвитель). Он необходим для подключения нескольких контуров теплого пола к одной основной линии подачи теплой воды и забора обратной, охлажденной. При этом используются два разветвителя, которые устанавливаются в специальный коллекторный шкаф. Один – для распределения горячей воды, а второй – для сбора обратной, остывшей воды. Именно в составе коллектора размещаются все необходимые элементы настройки теплых полов: клапаны, регулировщики расхода, воздухоотводчики и системы аварийного слива.

Схема-пример подключения водяного теплого пола

Как сделать теплые электрические полы?

Электрический теплый пол прогревает помещение, используя не воду источником тепла, а электрический кабель с многослойной изоляцией. Нагревание происходит вследствие прохождения электрического тока.

Специальные кабели используются трех типов:

• Резистивный одножильный. Самый дешевый и простой. Нужно подключать к электросети оба конца. Создает электромагнитное поле, которое может влиять на здоровье людей;
• Резистивный двужильный. Имеет нагревательную и токопроводящую жилы. Подключается одним концом;
• Саморегулирующийся кабель. Нагреваются специальные муфты. Не перегревается. Самый удобный и самый дорогой.

Как установить теплый электрический пол?

Снятие предыдущего покрытия, разравнивание поверхности, с использованием цементно-песчаной стяжки;

• Укладка теплоизоляции. Изоляционным материалом может стать пенофол, в случаях, когда тёплый пол является дополнительной системой отопления. Если квартира снизу отапливаемая, то можно использовать пенополистирол толщиной от 20 до 50 см. Если же пол устанавливается на лоджию или веранду, то лучше использовать в качестве теплоизоляции минеральную вату;
• Размещение электрокабеля змейкой.

Крепление кабеля можно сделать по-разному:

• на армирующую сетку;
• на тонкий слой стяжки, в который добавили пластификатор и микрофибру;
• использовать нагревательные маты (сетка из стекловолокна, на которую уже прикреплен электрокабель с определенным шагом), чтобы получить тонкие теплые полы.

Монтаж температурного датчика. Гофрированная трубка прокладывается от монтажной коробки в зону обогрева на 40 см. Трубка должна идти ровно между кабелем, по центру. Конец трубки закрываем заглушкой.

Внесение в схему укладки размещение основных элементов.

Как положить плёночные полы под ламинат

Чаще всего плёночные полы укладывают под ламинат.

Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:

• простилают изолон,
• стыки проклеивают скотчем;
• прибивают по периметру демпферную ленту;
• полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
• по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
• к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.

Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.

Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.

Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.

Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.
