Проект дома своими руками

Этапы проектировки

Разведка местности

Геологическая разведка местности дает возможность получить точное представление о глубине залегания грунтовых вод, свойствах почв. Сбор этих сведений необходимо проводить весной, когда уровень подземных вод после таяния снега максимальный. Сведения геологической разведки очень важны для выбора типа фундамента.

Масштаб

Определение масштаба крайне важно как для проектирования, так и для воплощения задуманного в жизнь. Для простоты определения масштаба нужно взять обычный лист из тетради в клетку, линейку и карандаш

Условно, 1 мм на линейке будет отвечать 1 метру в реальной жизни. То есть масштаб берется 1:1000. На лист бумаги нужно нанести контур участка и на его «территории» наносить контуры будущего строения, тщательно соизмеряя каждый миллиметр к отмерянным рулеткой метрам на участке. Кроме дома нужно нанести контуры всех строений, которые будут располагаться на участке.

Эскиз фасада

Это самая красивая и интересная часть проектирования. Она позволяет увидеть то, каким будет будущее жилье. Эскиз фасада рисуется на все  стороны фасада. Полученные рисунки совмещаются между собой и с внутренней планировкой дома. Эскиз фасада рисуется тогда, когда уже есть четкое представление о том, какой будет крыша здания.

Фундамент и подвал

Для проектировки дома из клееного бруса с гаражом можно рассматривать разные варианты фундаментов:

• Монолитный;
• Свайный;
• Столбчатый;
• Ленточный.

Выбор зависит от типа почвы на участке и уровня залегания грунтовых вод. Что касается наличия подвального помещения, то в местностях, где грунтовые воды поднимаются достаточно высоко, имеет смысл вовсе отказаться от него, сделав кроме гаража дополнительное подсобное помещение на земле.

Первый этаж

Первый этаж — это чаще всего прихожая и тамбур, кухня, а также санузел. Кухню и санузел желательно расположить вблизи друг от друга, так удобнее будет подводить к ним коммуникации. Для гостиной нужно оставить больше площади, поскольку  в этом помещении будет одновременно находиться вся семья, гости.

На первом этаже необходимо также предусмотреть место для лестницы на верхний этаж и продумать ее конструкцию.

Для загородного дома может понадобиться место под котельную.

Второй этаж

Планировка второго этажа гораздо проще, чем первого. Здесь обычно располагаются спальни членов семьи, гардеробная, игровая или детская комната, а также дополнительный санузел. Санузел располагается над санузлом первого этажа для облегчения проведения коммуникаций к нему.

Также нужно предусмотреть место для холла и выхода лестничного пролета.

В план обоих этажей также вносится расположение окон, входных и межкомнатных дверей.

Крыша и мансарда

Перед тем как спроектировать крышу частного дома стоит учитывать тот факт, что чем больше изгибов и скатов имеет кровля, тем сложнее ее монтаж, выше стоимость материалов и соответственно сложнее проектирование. Все это отражается на итоговой стоимости строительства, увеличивая ее.

Проектируя крышу в каркасном доме нужно учесть,  что чем проще будет крыша, тем она будет надежнее, то есть меньше вероятность возникновения течи, ржавчины и прочих проблем с кровлей.

Что касается проектирования мансарды,  то она может располагаться как по всей ширине второго этажа, так и с одной из сторон, выходя за пределы внешних стен. Если мансарда выходит за пределы стен дома, нужно предусмотреть в проекте наличие дополнительных опор.

Термоизоляция

Специалисты рекомендуют располагать все нежилые помещения в доме с северной стороны. К тому же на теплосберегающие свойства дома влияет расположение окон, дверей, выбор типа утеплителя, если наличие такового обусловлено климатическими условиями и толщиной бруса, выбранного для строительства.

Важно уделить внимание теплоизоляции крыши и мансарды, закладывая наличие теплоизоляционного слоя в проект

Рекомендации по составлению планировки здания

Чтобы правильно нарисовать план строения, нужно придерживать нескольких советов и учитывать:

• свои реальные возможности, чтобы строительство дома не закончилось на середине;
• необходимое количество этажей для комфортного проживания каждого члена семьи;
• наличие оконных и дверных проемов. Оно не должно быть большим, иначе о функциональности многих помещений в доме можно забыть;
• количество комнат, которое зависит от размеров дом;
• форму и параметры крыши.

Необходимо начертить поэтажный план строения. Это поможет определить полезную площадь, которая разделяется на жилую и хозяйственную.

Загородный дом должен обладать оптимальной этажностью. Эти параметры основываются на размере свободной площади участка. Количество этажей может быть:

Большую этажность специалисты не рекомендуют выстраивать. В этом нет необходимости. Будут только лишние затраты на обустройство домов.

Планировка такого помещения немного отличается от стандартной, по причине непрямолинейной кровельной конструкции.

Также должны быть учтены и строительные материалы, которые будут непосредственно оказывать влияние на планировку. Из них возводятся несущие стены и межкомнатные перегородки.

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.

2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

   Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

3. Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
4. Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.

5. Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

На плане дома показываются:

• Лестничные проемы;
• Система вентиляции;
• Дверные номера;
• Высота пола;
• Номера окон.

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания. Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Проект первого этажа

Наносим на эскиз тамбур и прихожую – а уже из нее будут переходы в кухню и другие комнаты. Располагать помещения необходимо с учетом следующих моментов:

Санузел и кухню следует размещать в непосредственной близости друг к другу – благодаря этому расположению намного проще будет проводить коммуникации;

Очень неплохо, если составленный проект подразумевает отсутствие проходных комнат – это неотъемлемый элемент комфорта;

На первом этаже надо учитывать наличие всех вспомогательных конструкций и помещений – их расположение будет очень важно не только для обеспечения функциональной пригодности дома, но и для комфортного перемещения жильцов

Шаг 2: чертим все комнаты и помещения первого этажа с необходимым размером

После этого располагаем и планируем все двери нашего дома

Шаг 3: проектируем двери на первом этаже

Затем окна с учетом желаемой освещенности комнат и вашего бюджета

Шаг 4: проектируем окна на первом этаже

В итоге получаем такой первый этаж:

Вот такая получилась 3D модель первого этажа

Варианты проектов дома

Типовой. Это самый частый вариант проекта дома. Представляет собой некий компромиссный вариант, который подходит большинству застройщиков и крайне редко требует каких-либо изменений и доработок

Выбирая этот вариант, крайне важно учитывать геологические особенности участка строительства и удостовериться в том, что выбранный чертеж строения впишется в эти условия.

Эскизный. Так называется небольшая картинка, на которой изображен фасад дома, то есть его внешний вид

Он не содержит каких-либо точных данных кроме внешнего вида здания и позволяет понять чего именно хочет будущий владелец жилья.

Индивидуальный. Индивидуальные проекты деревянных коттеджей разрабатываются для конкретного участка строительства с учетом всех пожеланий заказчика. В таком проекте все детали продуманы до мелочей. Составить его самостоятельно, не обладая достаточными знаниями в архитектуре и строительстве крайне сложно.

Геологическая разведка участка дома

С чего начинается «работа над проектом дома своими руками»? В первую очередь, при работе над проектом дома самостоятельно, необходимо провести геологическую разведку участка – оценить характер местности, почвы и узнать уровень стояния грунтовых вод. Лучшее время года для этого – весна, тогда их уровень находится максимально высоко и есть возможность с максимальной достоверностью определить этот показатель

Сделать это очень важно исходя из того, что именно данный показатель имеет наибольшее значение при закладке фундамента частного дома

Для определения глубины залегания грунтовых вод рекомендуем обратиться к специалисту

Проектирование фундамента

  Для определения типа фундамента следует иметь геологические данные о составе и свойствах грунта. Нагрузка на фундамент рассчитывается на основе данных эскизного проекта: массы стен, перекрытий, кровли, фундамента, снеговой и временной нагрузки. Временная и снеговая нагрузка считаются по усредненному показателю — 100 кг/м2. По этим данным выбирается тип фундамента. Обычно выбирают ленточный или свайно-ленточный железобетонный фундамент. В нем должны быть предусмотрены отверстия для ввода коммуникаций. Можно найти много вариантов, как спроектировать дом самому с такими фундаментами.

Материалы стен и перекрытий:

Преимущества и недостатки материалов для возведения стен — это отдельная тема. Для строительства дома на долгий срок лучше всего подходит кирпич. За последнее время популярным материалом в малоэтажном строительстве становится пенобетон, газобетон, шлакобетон и другие аналогичные материалы, обладающие достаточной прочностью и долговечностью.

Их несомненным преимуществом является низкая теплопроводность, что дает возможность строить недорогие и теплые дома. Многочисленные проекты домов из пеноблоков показывают, что они дешевле и легче, чем из монолитного бетона, и обладают меньшей, но достаточной несущей способностью. Перекрытие стен из пористого бетона лучше производить деревянным брусом, нагрузки от которого они легко выдерживают.

Как сделать проект дома из бруса

Наиболее часто задаваемый вопрос, так как данный материал, является экологически чистым, легким в обработке, практичным и самым распространенным в строительстве. Данные достоинства древесины, как нельзя лучше подходят для строительства дачного домика или бани.

Особенностью данного материала является и то, что он может быть профилированным и клееным, что в свою очередь необходимо также учитывать при строительстве своего здания.

Проектируя свой маленький домик, желательно учесть такие нюансы:

Окна комнаты для гостей и кухни должны выходить на светлую сторону дома, как правило, это южная сторона;
Канализацию и места отбора воды рекомендуется делать максимально приближенными друг к другу, это снизит затраты на обслуживание технических коммуникаций;

Делая проект собственного дома собственными руками, необходимо предельно серьезно подойти к этому, иначе это грозит не состыковкой в узлах и деталях дома из бруса, что в конечном итоге повлечет увеличение стоимости всего строительства в целом. Худшее что может произойти, это разрушение постройки, которое может навредить жизни и здоровью человека.

Как делать проект: подготовительные этапы создания чертежа

Перед тем как сделать чертеж частного дома, нужно определиться с тем, каково будет его прямое предназначение: будет ли он служить загородным местом отдыха в летнее время или жильем для круглогодичного обитания всей семьи. Количество домочадцев тоже необходимо иметь в виду. При этом нужно учесть образ жизни членов семьи, их вкусы, предпочтения и увлечения.

Перед началом создания чертежа нужно определиться с количеством жильцов дома.

Если будущие обитатели дома – приверженцы тихого образа жизни, то здание нужно размещать на территории, которая находится подальше от проезжей части и соседних участков. Лучше всего – в глубине сада. Для открытых, общительных людей дом можно построить в начале участка, выставив напоказ фасад коттеджа и красивый ландшафт перед ним. В техническом плане особенно важны геодезические данные, полученные путем исследования территории. Они укажут на особенности поверхности, состав грунта и наличие наклонов, что позволит создать план местности.


Как построить свой дом: выбор экономичного проекта (прочитать подробнее)

Чтобы проектировка дома была упорядочена, процесс условно разделяют на этапы, которые потом отображаются в следующих разделах готового проекта дома:

• эскизном;
• архитектурном;
• конструктивном;
• инженерно-техническом;
• дизайнерском или отделочном.

Определившись с месторасположением и предназначением будущего жилища, можно приступать к проектировке дома. С этой целью делают первоначальные наброски. При наличии элементарных художественных навыков хозяева смогут сделать это самостоятельно, даже без специальной компьютерной программы для постройки дома. На базе набросков составляется основной эскиз. В соответствии с ним подготавливают все остальные подробные чертежи и определяются с планировкой будущей постройки.

Создание индивидуального проекта и планировка помещений

Прежде чем выполнять проектирование загородного дома, определитесь, какая форма будет у постройки, а также распределите зоны для разных целей. Планировку можно базировать на типовых проектах, которые включены в программу. Также можно создать оригинальную схему вручную или по бумажному чертежу.

Для начала работы откройте «Дизайн Интерьера 3D» и кликните «Создать проект».

Выберите вариант создания проекта

Программа предложит несколько опций: нарисовать план вручную или на основе фото/скана. После выбора варианта вы попадете в главное окно конструктора. Выберите опцию «Нарисовать комнату» в правой колонке и начертите помещение.

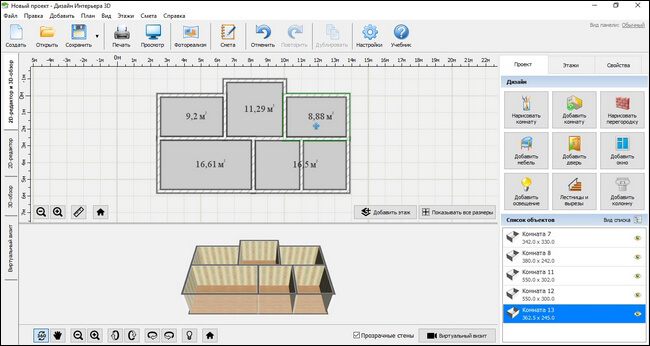

Нарисуйте комнату на рабочей области

Программа автоматически отображает размеры. Чтобы отредактировать площадь, выделите одну из стен и потяните ее внутрь для уменьшения или наружу для увеличения. Создайте остальные комнаты вашего здания. Следите, чтобы их границы точно накладывались одна на другую.

Накладывайте стены создаваемых комнат друг на друга

Для проектировки двухэтажной постройки перейдите в раздел «Этажи». При добавлении нового уровня конструктор автоматически дублирует первый чертеж. Вы легко можете отредактировать его, добавляя или удаляя комнаты и перегородки.

Добавьте этажи

Расположите на плане лестницу между уровнями. Для этого выделите первый этаж в списке и вернитесь в раздел «Проект». Найдите справа функцию «Лестницы и вырезы». Выберите «Добавить лестницу» и подберите подходящую модель из каталога. Отредактируйте параметры объекта во вкладке «Свойства». Выберите цвет, материал, измените высоту и ширину. Кнопка «Дополнительные настройки лестницы» позволяет настроить размеры ступеней и ограждение.

Настройте параметры лестницы

Вариант #4 – экономичные брусовые строения

Для застройщика брус выгоднее, чем что-либо другое. Если сравнивать брусовую и кирпичную стены по теплосберегающим свойствам, то окажется, что конструкция из ели толщиной в 220 мм и из кирпича толщиной в 600 мм будут одинаково теплыми. Обычно для строительства берут брус 200 мм, используют утеплитель толщиной в 100 мм и наносят слой штукатурки от 20 мм.

• экономичность;
• быстрое строительство (возводится за несколько недель);
• простая технология;
• экологическая безопасность;
• отличная теплоизоляция;
• комфортный микроклимат;
• легкость конструкции.

Если выбираете, из чего дешевле построить дом, то брус – беспроигрышный вариант. Это выгодно, а технология проста, и ее может освоить практически любой владелец участка, если у него уже есть навыки строительного дела.

При строительстве домов из бруса нужно тщательно проектировать системы отопления и энергоснабжения. Постройки считаются пожароопасными. Также дерево боится влаги, поэтому требует защиты от сырости и грибка

Как нарисовать план квартиры с размерами

Для начала работы в Planoplan вам понадобится создать новый проект. Для этого нажмите на одноименную кнопку в правом верхнем углу рабочего кабинета (для доступа к нему нужно пройти регистрацию):

Чтобы сделать план квартиры, вам понадобится её чертеж, который выдаётся вместе с документами на владение недвижимостью. Сфотографируйте его на телефон либо отсканируйте – в результате у вас должен быть файл формата JPG подобного вида:

Данный чертёж мы загрузим в качестве подложки, чтобы по нему легко было построить стены, соблюдая все размеры и площади. Для этого нажмите на кнопку «Подложка» в правом нижнем углу конструктора и загрузите план:

Теперь нам надо установить точный масштаб подложки. Выберите на чертеже какое-либо расстояние, например, ширину комнаты от стены до стены и установите там оранжевые маркеры. Мы знаем, что это расстояние составляет 3440 мм. В окошке «Размер отрезка» указываем 3,44m число и нажимаем кнопку «Применить».

Подложка отмасштабирована. Теперь мы будем рисовать на плане стены и их размер уже будет соответствовать реальному интерьеру.

В конструкторе Planoplan есть несколько режимов построения стен:

1. По центру
2. По краю
3. Комнатой

Чем они отличаются между собой, вы можете легко понять, просмотрев данное видео:

Лично мне удобней использовать режим «по центру». Последовательно кликая на узловых точках плана помещения, вы создаете его стены. Если что-то пошло немного криво или в сторону – это потом легко поправить. Для каждой стены и перегородки, кликнув на неё, можно гибко настроить длину, ширину и высоту:

В результате у вас должна получиться такая картина (подложку я скрыл для наглядности):

Это режим 2D, плоский. Включив объемный 3D режим, вы получите уже более привычную глазу картину и даже начнете узнавать свою квартиру

Итак, общий план квартиры с точными размерами и площадями помещений у нас есть – переходим к следующему этапу создания дизайн-проекта.

Интересные примеры и варианты

Существуют весьма необычные варианты дизайна интерьера. Рассмотрим некоторые из них, которые вы могли бы повторить самостоятельно.

Преобладают бежевые тона. Кухня объединяется с гостиной, создавая единое пространство. Интересная находка – телевизор закреплен на стене на кронштейне, что позволяет его смотреть как из кухни, так и с дивана.

Всё это варианты для бюджетного ремонта. Они подойдут для маленькой двушки или для однокомнатной квартиры. Подборка вариантов выполнена в одном стиле.

О том, как самостоятельно создать дизайн-проект квартиры, смотрите в видеоролике ниже.

Зачем нужна планировка дома

Зачастую лёгкость отказа от профессионального проекта у многих объясняется кажущейся простотой задачи раздела общей площади дома на комнаты. Однако при этом отсутствует понимание того, что сделать план дома — это не только определить площадь и место будущих помещений.

Итак, давайте разберемся, чем планировка дома отличается от его проекта.

Проект загородного дома — комплексный расчёт и подробное описание всех параметров будущей постройки с учётом характеристик стройматериалов и домовых систем:

1. Архитектурное описание (чертёж плана здания, размеры внутренних помещений с обозначением дверей и окон, планировка жилых комнат и хозяйственных помещений).
2. Расчёт конструктивных элементов (фундамент, коробка одноэтажного дома, стропильные конструкции, кровля изображаются схематично в чертежах с подробной разметкой и расчётами).
3. Электрическая часть (подробное описание подключения дома к энергосети со схематическим изображением электропроводки и разводки розеток).
4. Инженерная составляющая (план прокладки жизненно необходимых коммуникаций — вентиляции, канализации, газа, водопровода, отопления).

Как видно из структуры проекта, планировка загородного дома — одна из его частей, входящих в архитектурную составляющую, которая  утверждает площадь и расположение внутренних помещений и основных конструкций (лестниц в доме, перегородок, окон, дверей, арок).

Таким, образом, даже если вы решили сократить бюджет на строительство дома, отказавшись от услуг профессионального проектировщика, это не значит, что этап планировки дома допустимо пропустить или рассматривать его без учёта остальных частей проекта. В этом случае составление проектной документации перед началом строительства будет на вашей ответственности.

Хрущевка

«Хрущевки» возводились с конца 50-х до середины 80-х годов (с учетом доработок и появления новых модификаций). Ранние версии домов имели не очень удачное расположение комнат, толщина панельных стен не обеспечивала качественной теплоизоляции, потолки были невысокими, совмещенным делался санузел. Кухня, как правило, была небольшой площади.

Примерно с 1970 года развернулось широкомасштабное строительство 9-этажек из кирпича или панелей. Потолки в новых квартирах располагались на уровне 2,64 м., а внутренние перегородки не несли на себе общую нагрузку. Именно поэтому в таких домах перепланировка 3-комнатной квартиры была обычным явлением.

Возможности готовых шаблонов

Чтобы ускорить работу в программе, воспользуйтесь встроенным каталогом типовых жилых помещений. В нем находятся планировки серийного типа: хрущевка, сталинка, брежневка, многоквартирные комнаты.

Коллекция готовых проектов

Воспользоваться опцией можно во время первого запуска программы либо в режиме редактирования, выбрав «Файл» — «Типовые планировки». Выберите подходящий вариант из списка, а затем подстройте его под себя: удаляйте или добавляйте комнаты, перегородки, добавляйте колонны, этажи и лестницы.

Пример готовой типовой планировки комнаты «сталинка»

Планы готовых квартир можно использовать как базу для частного дома. Для этого просто добавляйте необходимые варианты в конструкторе. Чтобы пристроить помещение, нажмите «Добавить комнату» и выберите подходящий шаблон.
