Как сделать гусеницу для снегохода своими руками?

Основные категории популярной техники, оснащенной ГД

Перечень моделей бытового автотранспорта и мототехники, работающих на рыхлом снегу и болотистых почвах, необычайно широк.

Сами названия машин, принятые в обиходе, указывают на их область применения.

Снегоходы

Это транспортное средство, предназначенное для передвижения по рыхлому снежному покрову.

В отличие от англицизма «snowmobile», обозначающего любое транспортное средство, приспособленное к движению по снегу (аэросани, вездеходы на гусеницах и пневмоколесах и т.п.), в России снегоходом называют только средства лыже-гусеничного способа движения (задний ГД, впереди – лыжи вместо переднего колеса) с управляющими органами по типу мотоциклетных.

Соответственно, если мастер ставит своей задачей создание машины для передвижения по снежной целине с грузом, то ему следует ориентироваться на эти показатели.

Аналогичные параметры необходимо выдерживать при создании так называемых снегоболотоходов.

Если мастеру необходимо сделать более скоростной снегоход (по типу спортивных), то ширину гусеницы из покрышки можно уменьшить.

Весовые нагрузки скоростника много ниже, чем у грузового утилитарника.

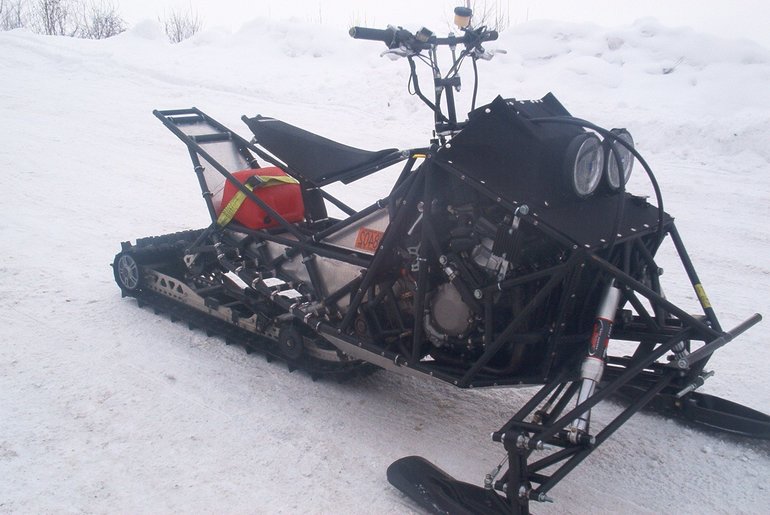

На рисунке показан снегоход на базе мотоцикла, оснащенный самодельной гусеничной лентой шириной 23 см, вырезанной  из покрышки экскаватора.

В остальном самодельная гусеница для снегохода своими руками изготавливается по базовом принципу.

Вездеходы

К ним в обиходе причисляют любое средство, способное передвигаться по бездорожью и даже преодолевать водные преграды.

Разновидностей вездеходной техники промышленного производства предостаточно:

• внедорожники;
• болотоходы;
• амфибии;
• гусеничные тягачи и транспортеры;
• квадроциклы;
• машины категории ATV и т.п.

В зависимости от мощности двигателя автосредства можно позволить более широкие полотна.

Для самодельных вездеходов с двигателем мощностью 40-70 л.с. и небольшой весовой нагрузкой достаточно ленты шириной 30-40 см.

Для техники на базе УАЗиков с двигателем в 110-150 л.с. необходима гусеница шириной 40 см с опорными катками (6 шт.) и поддерживающими роликами (3 шт.).

Естественно, что для преодоления водной преграды высоты профиля тракторной шины будет недостаточно, необходимо устанавливать высокие грунтозацепы.

На рисунке показан вездеход на базе а/м «Ока» с гусеничной лентой из покрышек.

Мотоблоки

Представленны многочисленными мобильными устройствами на базе одноосного шасси. Переделанные под ГД самодельные варианты мотоблоков широко востребованы среди сельских жителей и владельцев загородных домов или дачных участков.

Мотивация для самостоятельного переоснащения агрегатов, минуя покупки серийных гусениц, очевидна.

Мощности привода мотоблока (5-8 л.с.) вполне хватает, чтобы с успехом эксплуатироваться в качестве всесезонного транспортного средства

Мотособаки

Мотобуксировщики, прозванные в обиходной речи мотособаками, представляют собой механическую сцепку саней с буксировщиком на ГД. Водитель и груз размещены в санях.

Серийные модели производятся в широком диапазоне мощности привода (от 6 до 30 л.с.) и оснащаются ГД из резинометаллической ленты шириной до 60 см.

Домашние умельцы обычно делают из подручных средств буксировщики на базе двигателя 15 л.с., устанавливая гусеницы из покрышек шириной 500 мм.

Такие самодельные мотособаки способны перевозить сани с грузом до 700 кг, развивая скорость до 40-50 км/час.

Чаще всего изготавливается самодельная гусеница для мотособаки из покрышки для экономии средств.

На фото показан самодельный мотобуксировщик на базе мотоблока.

Как сделать гусеницу на мотоблок своими руками

При желании можно самостоятельно модифицировать свой мотоблок, превратив его в гусеничный вездеход или снегоход. Главное правило — следует учесть, для каких работ предназначаются гусеницы, чтобы выбрать правильный материал, ведь они должны быть не только прочными, но и предельно легкими.

Имея подручные материалы, правильно высчитав длину гусеницы, можно изготовить ее самостоятельно с помощью нехитрых подручных средств.

В первую очередь необходимо снабдить ваш мотоблок дополнительной парой колес. На каждую боковую пару и будет одеваться гусеничная лента.

Длина каждой из двух гусянок будет равна длине окружности одного колеса и расстоянию между осями каждой пары колес, помноженному на два.

Материалом для самоделки могут послужить:

• обычная транспортерная лента и втулочно-роликовая цепь;
• автомобильные покрышки;
• ремни и цепи.

Итак, рассмотрим несколько вариантов самостоятельного изготовления гусянки, в зависимости от используемого материала.

Из транспортерной ленты

Этот способ является самым простым, поскольку не требует большого количества специальных инструментов и вспомогательных материалов.

• Выбирая ленту для гусеницы, отдавайте предпочтение полосе, толщина которой будет не менее 7 мм — ведь на нее приходится достаточно большая нагрузка. Сцепку с движущимися деталями обеспечит втулково-роликовая цепь.
• Для придания ленте прочности и увеличения ее эксплуатационного срока рекомендуется по краям прошить ее леской частыми стежками с шагом около 10 мм.
• Также необходимо прошить ленту по торцам, чтоб соединить ее в кольцо нужного диаметра, или воспользоваться для большей надежности шарнирами, напоминающими рояльный навес.
• Следите за тем, чтобы дополнительная колесная пара, которую вы установите на раму мотоблока, была того же диаметра, что и основные колеса на мотоблоке.

Из покрышки

Достаточно просто изготовить прочную надежную гусянку для мотоблока из покрышки. Процесс изготовления из автомобильной покрышки не займет слишком много времени, поскольку ее не нужно сшивать и наращивать грунтозацепы — покрышка сама является замкнутой структурой с протектором для сцепления.

Процесс изготовления делится на несколько этапов:

1. Очень острым ножом, смоченным в мыльном растворе для усиления режущей способности по резине, вырезать ленту для гусянки необходимой ширины.
2. Боковины с покрышки срезают электролобзиком пилкой с мелким зубом.
3. Жесткие части на внутренней стороне покрышки также срезаются при помощи ножа или лобзика.

Однако и здесь существует несколько моментов, на которые следует обратить внимание:

• Рисунок протектора должен быть четко выражен, поскольку его рельефы являются своеобразными грунтозацепами, повышающими сцепление движущегося механизма с поверхностью.
• Длина такой гусеницы ограничена диаметром автопокрышки, поэтому, прежде чем крепить дополнительную пару колес, следует это учесть.

Из ремней и цепей

Для того чтобы изготовить из мотоблока гусеничный вездеход, можно использовать обычные ремни с клиновидным профилем. Соединение ремней между собой осуществляется прикрепленными к ним на заклепках или винтах грунтозацепами. Таким образом мы получаем ременную гусеницу.

Чтобы изготовить гусянку из цепей (цепные гусеницы), нужно взять два отрезка одинаковой цепи нужной длины.

• Конечные звенья обоих отрезков разжимаются для того, чтобы соединить их в два замкнутых кольца.
• Разжатые звенья снова зажимаются, а затем для прочности крепления завариваются.
• Из стали нужной толщины вырезаются отрезки, которые будут служить грунтозацепами.
• Грунтозацепы крепятся болтами с обоих концов к звеньям обеих замкнутых цепей, образуя таким образом рельефную гусеницу на мотоблок.

Другие варианты создания

Есть и другие способы конструирования снегохода с использованием лыж или гусеничной задней передвижной части. В этих импровизированных снегомобилях и сноубайках используют велосипедные колёса.

Снегоход из скутера

Один из простых вариантов самоделки можно самому сотворить из любого скутера или мопеда. Здесь различаются лишь рамы, размеры гусениц, других деталей. Такой снегоход вряд ли получится мощным и будет с трудом двигаться сквозь заснеженные сугробы. Поэтому используют колёса меньшего диаметра и наращивают раму. Такая самоделка из мопеда хорошо передвигается по небольшому снежному покрытию или насту. Весной можно заменить лыжу или гусеницу обратно на колёса и вновь получить скутер или мопед.

Снегоход из бензопилы

Используя мотор из триммера, многие умельцы могут самостоятельно изготовить разные устройства: культиваторы, мотовелосипеды, снегоуборщики и, конечно, снегокаты (или снегоходы).

Изделие получается не особенно мощным, но надёжным, лёгким и удобным в обращении.

Снегоход из мотособаки

Из мотобуксировщика или мотособаки получить снегоход ещё проще, практически нет необходимости собирать его заново – достаточно добавить лыжи с рулевым управлением и внести незначительные изменения.

Снегоход из квадроцикла

Ещё меньшей переделке подвергается квадроцикл для лучшей проходимости по зимней заснеженной местности. По существу всё ограничивается тюнингом, который состоит из установки гусениц, хотя процесс этот дорог и трудоёмок.

Снегоход на камерах

Про самоделки на камерах или пневматике уже было замечено выше. Самодельный аппарат представляет собой управляющую опорную лыжу и ведущую опорную пневматику.

К плюсам можно отнести высокую проходимость машины, к минусам – низкую манёвренность.

Снегоход-трансформер

Складной снегоход называют мини-снегоход или трансформер. Главное его отличие – удобство и простота в эксплуатации. Он легко помещается в сложенном виде в багажнике или даже на сидении легкового автомобиля.

Снегоход из культиватора

И ещё один смекалистый вариант изобретательного применения – снегоход из культиватора. Обычно культиватор есть в каждом фермерском хозяйстве и без дела простаивает зимой. Используя двигатель согласно схеме сборки, мастерим аппарат для зимнего передвижения. Мощность небольшая, но на деле практично и эффективно.

Изготовление своими руками гусениц для мотоблоков

Мотоблок может стать незаменимым помощником в огороде, если не встанет ровно по центру участка памятником, который придётся долго выкапывать. Но если заранее подготовиться к весенним работам, подобного варианта можно легко избежать. Так из чего же изготовить самодельные гусеницы на мотоблок?

Здесь есть различные способы. Для подобной работы можно использовать транспортёрную ленту, приводные ремни автомобилей с цепями или даже обычные покрышки. Сегодня мы расскажем о каждом из этих вариантов подробно, а решать, какие именно гусеницы лучше, предоставим уважаемому читателю.

Модуль для мотоблока: гусеницы из транспортёрной ленты и цепей

Если говорить о мотоблоке на гусеничном ходу, то этот вариант можно назвать наиболее оптимальным к использованию. Изготовление модуля не представляет особых сложностей и не требует большого количества инструментов или дорогостоящего материала. Конечно, для вездехода такие гусеницы не подойдут по причине невысокой прочности, а вот для мотоблока − в самый раз.

Для того чтобы увеличить срок службы такой гусеницы, транспортёрная лента прошивается по краю толстой леской. Это поможет избежать разлохмачивания корда ленты. Для соединения торцов полос лучше использовать рояльную петлю. Обычное прошивание даже самыми прочными материалами очень недолговечно.

Статья по теме:

Какой мотоблок лучше: цены, отзывы. В статье мы узнаем какое устройство лучше после ознакомления с конструкцией, видами приборов, потенциальными возможностями современных моделей, отзывами владельцев, средними ценами и дополнительными рекомендациями.

Гусеницы для мотоблока своими руками из автомобильных покрышек большого радиуса

Если дополнительная пара колёс ещё не была установлена, то у мастера появляется возможность использовать в качестве гусянки покрышку от трактора или погрузчика. Удобство подобного варианта в том, что сшивать уже ничего не надо. Ведь покрышка уже имеет замкнутую форму. Рассмотрим, в каком порядке производятся подобные работы.

Для начала покрышку нужно подготовить. При помощи острого ножа, периодически смачиваемого мыльной водой, необходимо вырезать внутренние части покрышки, оставляя лишь «беговую» полосу

При этом особое внимание следует обратить на высоту протектора. Чем она больше – тем лучше

Ведь именно тракторный протектор будет играть роль грунтозацепа.

ФОТО: drive2.ru Из покрышки получаются неплохие гусеницы

Когда полоса вырезана, можно приступать к замерам и установке ведомой пары колёс. Впоследствии останется только натянуть готовую гусянку на колёса при необходимости.

Ремни и цепи для изготовления гусеницы к мотоблоку

Для изготовления таких гусениц используются приводные моторные ремни, которые соединяются между собой при помощи стальных грунтозацепов. При этом вдоль гусеницы фиксируется цепь. Она служит в качестве ведомого элемента, который будет вращать звёздочка.

В результате должно получиться кольцо с одним или двумя рядами цепей по внутренней окружности.

ФОТО: qpprosto.ru Интересный вариант из ремня ГРМ ДВС

Статья по теме:

Самые надежные и популярные культиваторы и мотоблоки: разновидности и средние цены, обзор популярных брендов, секреты правильного выбора устройства для дачи и сада — в нашей публикации.

Пример изготовления и установки гусениц на мотоблок: пошаговая инструкция

Наверняка у многих начинающих мастеров возникает вопрос, каким образом установить самодельный гусеничный привод на мотоблок. В пошаговой инструкции мы попробуем разобраться с этим вопросом на фотопримерах.

По сути при небольших затратах сил и времени можно создать своими руками вездеход на резиновых гусеницах, проходимость которого будет определяться только шириной колёс, используемых для основы.

Подробнее ознакомиться с мастер-классом по изготовлению и монтажу гусеничной приставки к мотоблоку, будь то «Нева» или иной агрегат, можно в этом видео.

Ходовая часть

Лёгкие снегоходы, предназначенные для катания по рыхлому снегу, оснащаются шарнирной подвеской из удлинённой гайки М16. Это лёгкая конструкция с простым устройством, не обеспечивающая комфортных ездовых характеристик самоделки.

Снегоходы на гусеницах, предназначенные для проезда по укатанному снегу, должны предусматривать амортизаторы (от мотоцикла или мопеда). Амортизаторы устанавливаются в местах крепления лыж и мостов к раме. Ход подвески подбирают таким, чтобы движущиеся элементы не касались кузова снегохода во время работы.

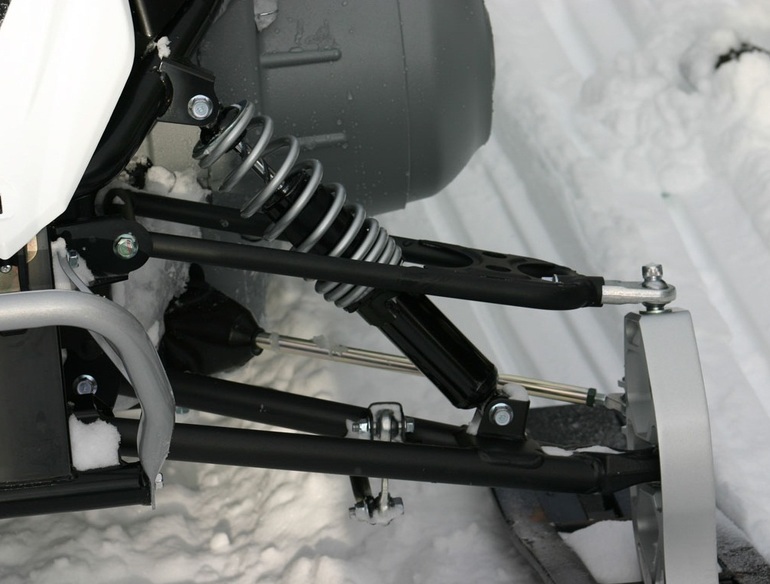

Рулевая и лыжи

Рулевое управление выводится на две фронтальные лыжи по схеме, конструктивно схожей с подвеской. Выполняется из шпильки с резьбой, установленной в удлинённой гайке М16, жёстко приваренной к раме. Используется руль от мопеда или мотоцикла («Минск»).

Всего в конструкции используется 3 пластиковые лыжи от детского самоката (либо самодельные из фанеры толщиной 3 мм). Пара фронтальных лыж применяется для руления. Используются лыжи длиной до 1 метра, при необходимости усиливаются стальной трубой и пластиной.

Третья лыжа опорная, служит для поддержания ленты в рабочем состоянии. Она короче остальных, размещается между мостами (по центру). К опорной лыже крепится Т-образная балка, жёстко приваренная к раме. Сверху балки — свободно вращающиеся ролики для гусениц. Установка такой конструкции не нужна, если гусеница не провисает.

Устройство мостов

Мосты размещаются под погрузочной площадкой. На один мост уходит 2 надувных колеса от садовой тележки и металлический стержень. Колёса свободно вращаются и не имеют привода. В снегоходах, построенных на базе моторов от мотоблоков, колёса накачивают наполовину. К внешним торцам колёс привариваются фиксаторы, с помощью которых мосты крепятся к раме.

Передний мост неподвижен, его фиксаторы жёстко привариваются к раме. Задний мост должен свободно передвигаться вдоль рамы, поскольку служит для натяжения гусеницы. Его фиксаторы предусматривают фрикционные затяжки из болтов М10, закрепляющие мост в рабочее положение.

Гусеница из бросовых материалов

Гусеничку можно сделать не только из бумаги, а из множества подручных или бросовых материалов. Например:

Гусеница из втулок

Поделка похожа на ту, что сделана из бумажных колец, только данный вариант еще проще, так как сами кольца не нужно мастерить, они получаются при нарезке втулки. Колечки нужно раскрасить, в том числе и в разные цвета, склеить, и создать желаемый облик.

Подробнее в обзоре: гусеница из туалетных втулок.

Гусеница-карандашница

Поделка также из втулок, но она может выполнять не только игровую функцию, но и очень полезную. Длинная гусеница из нескольких втулок может собрать в одном месте карандаши, фломастеры и прочую канцелярию, при этом выглядеть красиво и оригинально. Работа также максимально простая, втулки нужно обклеить цветной бумагой или раскрасить, а затем склеить все впритык на картонке.

Мастер-класс такого органайзера: карандашница из втулок от туалетной бумаги в виде гусеницы.

Гусеница из лотка от яиц

Яичный лоток – также неиссякаемый источник для различных творческих воплощений. Из него или его ячеек можно сделать много самых разных персонажей. Как сделать гусеницу? Это совсем не сложно. Главное – отрезать половину от лотка, чтобы ячейки были все в один ряд. Затем красками раскрасить ячейки, приклеить глаза, усы и улыбку.

Пошагово в обзоре: гусеница из яичного лотка.

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

1. На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
2. Далее авто крепится к раме, а мост модуля соединяется с карданом.
3. На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

Изготовление гусениц для мотоблока

Нежелательно приспосабливать на агрегат гусеницу от колхозного бульдозера

• грязь;
• снег;
• лесная подстилка и т. д.

Гусеница из втулково-роликовой цепи и транспортной ленты

Лента в кольцо соединяется разными способами:

• с помощью шарнира, который схож с рояльной петлей;
• можно просто сшить края ленты, но этот способ считается ненадежным.

Для агрегатов, имеющих высокую мощность, применяется лента толщиной 7 – 15 мм. Она также используется для сельскохозяйственной техники. Но следует помнить, что ставить такую ленту необходимо очень аккуратно, так как вес у нее довольно большой.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Гусеница из шин

Получившаяся гусеница замечательно подойдет для мотоблока, потому что изначально имеет замкнутый контур, поэтому будет очень надежной. Среди ее недостатков можно выделить ограниченную ширину, но этого не будет, если использовать сдвоенный или строенный протектор.

Гусеница из ремней и цепей

необходимо при помощи грунтозацепов

Более надежной считается гусеница, которая сконструирована из старых, одинаковых цепей. На одну ленту будет необходимо две цепи. Берется изделие нужного размера, последние звенья разжимают и цепи сворачивают в кольца. После этого края зажимают и заваривают. Кольца-цепи скрепляют самодельными грунтозацепами, изготовленных из толстых стальных пластин, которые заранее просверливают. Их накладывают с двух сторон на звенья цепи и зажимают гайками и болтами.

Необходимые рекомендации

Прежде чем конструировать гусеницу своими руками, необходимо помнить, что если устройство будет слишком высоким, это повысит центр тяжести мотоблока. В результате возникает большой риск его опрокидывания на труднопроходимых участках дороги или резких поворотах. Для повышения устойчивости увеличивают вторую ведомую ось на несколько десятков миллиметров.

Не рекомендуется использовать для мотоблоков с самодельными гусеницами воздушное охлаждение мотора. Такой двигатель часто не справляется с повышенной нагрузкой. Лучше всего применять водное охлаждение мотора, потому что он реже перегревается и гораздо выносливее при длительной эксплуатации.

Таким образом, самодельные гусеницы, устанавливаемые на мотоблок, делают агрегат гораздо более легким в управлении, не позволяя ему застревать в труднопроходимых местах. При помощи такого дополнительного оборудования мотоблок способен выполнять различные функциональные задачи в любую погоду.

Разработка челябинских инженеров

Инженеры из Челябинска предлагают альтернативную конструкцию, благодаря которой транспортное средство сможет покорить не только бездорожье, но и воду. Передвижение по воде обеспечивают зафиксированные на шасси быстросъёмные понтоны.

За ненадобностью их можно хранить на колёсно-лыжном прицепе или багажнике. Установка гусениц в данном случае несколько более трудоёмкая, если сравнивать с классическими гусеничными механизмами, монтаж которых не занимает больше часа. Придётся следовать поэтапной инструкции:

1. На первом этапе машину следует завести на гусеничный модуль, избавиться от колёс и опустить подвеску на ловители.
2. Далее авто крепится к раме, а мост модуля соединяется с карданом.
3. На завершающем этапе устанавливается блок управления и прокачивается гидравлическая система.

Устанавливается такой вездеходный механизм 2 часа, как минимум, после чего управление доступно посредством руля. После очередного внедорожного рейда автомобиль снова заводится на платформу, а гусеничные модули сменяют привычные колёса. Цена вопроса – 100 тыс. руб. и выше.

Самодельный квадроцикл из Урала

Тяжелые мотоциклы «Урал» не пользуются большой популярностью. Одна из причин – огромный расход бензина. Многих мотоциклистов и байкеров не устраивают большие габариты Урала. Несмотря на это такими мотоциклами интересуются народные умельцы. Такие моменты, как наличие задней передачи, довольно мощный четырехтактный двигатель очень заманчивы в плане переоборудования старого «Урала» в квадроцикл. Его себестоимость в итоге намного ниже, чем европейского сородича, а мощность двигателя при этом намного выше. Такие самоделки из мотоцикла Урал понравятся всем, кто любит творить собственными руками.

Особенности конструкции

Народные умельцы из города Барнаул получили удачный вариант самодельного квадроцикла:

1. За основу был взят мотоцикл «Урал», в частности, оставили раму с двигателем.
2. Усиленную коробку передач сняли с мотоцикла другой модели отечественного мотоцикла – «Днепр».
3. Привод пришлось сделать карданного типа, по причине того, что варианты со звездочками и цепями менее надежны.
4. Две пары колес хорошо подошли от автомобиля «Газель». Внешний вид у квадроцикла при этом получился грубоватый, неотесанный.

Выбор мотора

Перед окончательной сборкой позаботьтесь о тщательном выборе силового агрегата. Три рассмотренных варианта являются оптимальными:

1. Мотор с ручным управлением и тягово-сцепным устройством – идеальный выбор. Это могут быть МБ-2, МБ-1 или Нева. Среди отличительных характеристик стойкость к экстремально низким температурам и высоким нагрузкам, а также необычайная надежность.
2. Малым весом и простой конструкцией отличаются двухтактные мотоблочные моторы. Ключевое преимущество заключается в простоте ремонта.
3. Четырехтактные силовые агрегаты японских производителей с одним цилиндром также станут хорошим выбором. Они должны быть дополнены системой воздушного охлаждения. Среди преимуществ – стойкость к коррозионным процессам, устойчивость к перегреву и высокие технические характеристики.

Особенности конструкции

Снегоход является высокоэффективным средством передвижения, которое позволяет перемещаться в зимний период времени по неглубокому снегу и сугробам. Основными элементами конструкции транспорта являются:

• двигатель;
• гусеницы;
• лыжи;
• трансмиссия.

Среди преимуществ данной техники можно выделить возможность перемещаться по достаточно глубокому снегу на высокой скорости. Ни один другой вид транспорта не сможет сравниться с эффективностью даже самодельного снегохода. Готовые конструкции подразделяются на спортивные, рабочие и горные. Перед тем как переходить к созданию изделия, необходимо определиться с необходимыми параметрами.

ДвухгусеничныйОдногусеничный

Производители

Справедливости ради стоит отметить, что разработаны они в США, и только после этого разошлись по всему миру. Сейчас делают несколько десятков, а может и сотен компаний по всему миру, в том числе и России.

Если брать импортные варианты, то самым именитым из всех является фирма – Mattracks, это один из родоначальников производства таких «катков». Правда цены у них кусаются, за цену комплекта можно купить Российский авто.

Если брать отечественных производителей, то здесь можно выделить Челябинск, именно там производят катки на НИВУ, УАЗ и т.д. Стоимость в несколько раз ниже чем у зарубежных аналогов.

Гусеничные самоделки на основе мотоблока

Если поставлена задача сделать мотоблок на гусеницах своими руками, прежде всего нужно определиться с назначением будущей техники. Нужно учесть количество мест, массу перевозимых грузов, условия эксплуатации, в которых будет находиться гусеничный мотоблок. Все это нужно для того, чтобы правильно рассчитать нагрузку на двигатель. После уяснения общего замысла подбирается тип гусеничного хода.

Создание полноценного гусеничного модуля для мотоблока предусматривает наличие рамы, каркас которой можно сконструировать из металлических труб прямоугольного сечения. Для их скрепления понадобится сварочный аппарат. Такие элементы, как шлицевая часть и приводные валы лучше позаимствовать у заводских агрегатов, например, у «Бурана», «Оки». Готовые чертежи значительно сократят время разработки самодельного аппарата.

Основные рекомендации для гусеничных самоделок на основе мотоблока:

Чтобы мотоблок на гусеницах был маневренным, нужно установить тормозные механизмы на передние валы.
Нельзя делать гусеничный модуль слишком высоким. Излишняя высота смещает центр тяжести, что повышает вероятность опрокидывания. Сбалансированная высота гусениц позволит уверенно проезжать трудные участки дороги и крутые повороты.
Увеличение второй ведомой оси, в пределах от 1 до 2 сантиметров, значительно повышает устойчивость гусеничного мотоблока.
Если в мотоблоке нет дифференциала, следует использовать поворотный удлинитель. Такой подход повышает возможность маневрировать техникой.
Мотоблок на гусеницах дольше послужит, если использовать водяное охлаждение для двигателя. Вариант с воздушным способом охлаждения может не выдержать большие нагрузки.
Самодельная часть гусеничного хода не должна быть тяжелой, иначе теряется смысл создавать гусеничные мини. Нет смысла использовать массивные части, например от бульдозера. Всегда найдется способ изготовить деталь вручную из более легких материалов.
Расширение колесной базы точно не повредит. Решается это вставкой втулки на ведущем валу. Втулку лучше приобрести готовую в автомагазине или, если есть желание, выточить самостоятельно.
Гусеница считается более сложным механизмом, чем колесный ход

Поэтому очень важно предварительно все просчитать и набросать схему будущего агрегата.
Пересадка техники на гусеничный ход, кроме указанных плюсов, имеет свои недостатки, главные из них: снижение скорости и увеличение потребления топлива.

Снегоход из мотоблока и простых колес

Для колесной модели снегохода потребуется прицеп. Его соединяют жестко с рамой мотоблока. Еще нужны зимние колеса и немного смекалки.

Для жесткого сцепления прицепа используют швеллер. Заготовку длинной около 50 см жестко крепят параллельно оси будущей снегоходной машины. Сначала на концах швеллера сверлят отверстия, ставят хомуты. К оси снегоходной машины приваривают крестовину, осуществляют фиксацию заготовки болтовым соединением, ставят контргайки. Узел исполнит роль стопора, предотвращающего смещение прицепа в сторону.

Важно! Жесткое сцепление снижает маневренность. Однако у снегохода улучшается устойчивость.. Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицепом послужат самодельные сани на лыжах из нержавеющей листовой стали

Прицеп ставят на лыжи, обустраивают сиденье водителя. С мотоблока снимают родные колеса. Вместо них ставят зимние шины. Иногда их делают самостоятельно в виде колец-насадок с траками на родные колеса мотоблока.

Дополнительные аксессуары

К категории дополнительных элементов можно отнести амортизаторы, сани и прицеп.

Благодаря амортизаторам езда на снегоходе будет более комфортной. Для достижения правильной конструкции можно воспользоваться рычажными, предназначенными для мотоцикла. Они могут быть новыми или подержанными, но этот момент необходимо решить заранее.

Сани – отличный способ перевозить багаж или пассажиров. Если вы решили использовать старые сани, убедитесь, что они достаточно прочные и безопасные.

Если изначально у вас одноосный двухколесный мотоблок, компактный прицеп поможет превратить его в двуосный четырехколесный снегоход. К раме техники он дожжен быть приварен намертво.

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны. Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.
