Ремонт утюга своими руками

Распространенные неисправности

Французский производитель постоянно совершенствует свои гладильные устройства. Но чем сложнее они становятся, тем больше вероятность сбоев и нарушений в работе. Эта аксиома касается всей современной бытовой техники. В любом устройстве есть слабые места, которые со временем дают о себе знать разного рода неполадками. В таблице приведены наиболее вероятные причины повреждений в утюжках Tefal.

Иллюстрация	Описание поломки
	Обрыв или короткое замыкание в сетевом шнуре – одна из распространенных поломок. Обычно при такой неисправности нарушается контакт одного из проводов с разъемом или изоляция проводников, что вызывает соприкосновение токоведущих жил. В этом случае необходимо восстановить контакт или хорошо изолировать оголившийся участок провода. Наилучший вариант – полная замена поврежденного сетевого шнура исправным
	Образование накипи в парообразующем отсеке подошвы и внутри паровых отверстий ухудшает подачу пара в волокна тканей. Это происходит из-за неправильной эксплуатации утюга. Для того чтобы удалить накипь в подошве, придется полностью разобрать утюг. Затем погрузить деталь в раствор лимонной кислоты или уксуса так, чтобы контактные площадки не оказались в жидкости. Прочистка отверстий ватными палочками может устранить проблему, но ненадолго
	Дефект регулятора температуры – одна из распространенных неисправностей. Со временем происходит засор контактных площадок в терморегуляторе. Чтобы восстановить его работоспособность, достаточно почистить место контакта любым острым предметом или мелким наждаком. Для этого электроутюг потребуется разобрать. Результат чистки проверяется мультиметром
	Повреждение одно- или многоразового предохранителя. В этом случае гладильный прибор не будет нагреваться. Проверить работоспособность предохранительного элемента можно мультиметром. В исправном состоянии его сопротивление равно нулю. Ели же он оборван, экран тестера будет мигать, обозначая отсутствие контакта. В таком случае предохранитель придется заменить
	Поломка электронагревателя (ТЭНа) – еще одна причина того, что подошва гладильного прибора Tefal не нагревается. Так как в современных моделях ТЭН конструктивно встроен в подошву, потребуется ее замена. Стоимость этой детали сравнима со стоимостью нового утюжка, поэтому стоит подумать, какой вариант для вас более приемлем: купить новый прибор или тратить время и деньги на поиск, приобретение и замену подошвы

Чтобы подробнее узнать об основных неисправностях современных утюжков и методах их устранения, посмотрите данный видеосюжет:

Профилактика распространенных дефектов

Для того чтобы избежать потери работоспособности из-за образования накипи, достаточно придерживаться простых правил:

• использовать для парообразования только дистиллированную или хорошо профильтрованную мягкую воду;
• избегать образования пригара на рабочей поверхности, периодически проводить ее очистку уксусом, лимонной кислотой или специальным карандашом;
• не допускать излишней деформации и перегибов сетевого шнура.

Очистка подошвы электроутюга уксусным раствором

В заключение следует отметить, что большинство повреждений в классических моделях паровых электроутюгов Tefal владельцы могут устранить самостоятельно. Достаточно небольшого набора инструментов, мультиметра и базовых знаний в области электротехники.

Разобрать утюг для ремонта — это просто, если это уже делал раньше…

Люблю головоломки… особенно неожиданные. Вот такая неожиданная головоломка «свалилась мне на голову» сегодня. Точнее свалилась она не на голову а на мою рубашку, и не свалилась — а отвалилась.

У меня в руках развалился утюг, во время утюжки рубахи…. прям так взяла и отвалилась подошва (осталась висеть на проводах). Дело оказалось в одном отвинтившемся винтике (хлипкость крепления подошвы утюга у меня с самго начала вызвала подозрения), кторый крепил подошву на «носике» утюга.

развалившийся утюг

Что бы завинтить этот винтик на место необходимо было разобрать весь утюг, что и явилось головоломкой. Беглый «гуглеж» не принес решения и пришлось делать «штурм» утюга… Вот и решил совместить решение головоломки с фотосессией. Может кому будет полезно, хотя модель утюга не известна…. но все же..

Вот так у меня выглядел утюг в самом начале, отвалившаяся потошва и собранный верх утюга:

отвинтившаяся подошва

Пятка подошвы крепится без винтов, какими-то захватами-якорями)) Т.е. надежность конструкции упирается в тот самый винтик на носике утюга.

Крепление пятки подошвы утюга

Замечу, что фотографии я делал после разборки утюга… поэтому дальше будет «реконструкция событий».

Итак встречайте — сам утюг:

Собранный утюг (подошва уже прикручена)

Начать разборку следует с подлого скрытого винта под крышкой емкости для воды:

открытая крышка (винт под креплением крышки)

Но снимать крышку нужно из зактытого состояния, поцепив отверткой и приподяв ее вверх.

В открытом (откинутом) состоянии крышку не снять…

Выкручиваем первый винт:

Винт под креплением

Дальше разборка переходит в ручку утюга.

Ручка утюга…

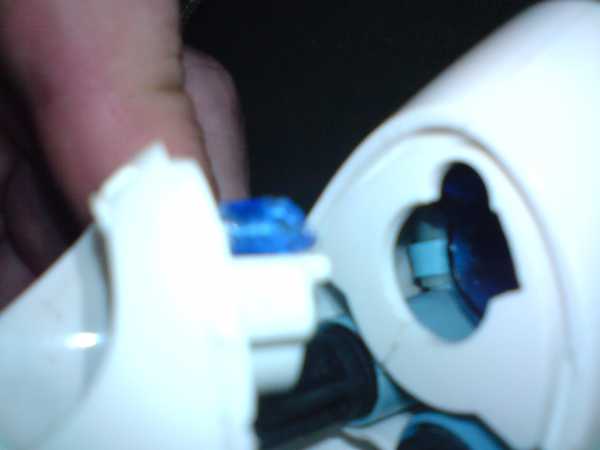

Вынимаем «рогатую фигню» из окончания ручки и вынимаем поворотный регулятор. Для этого выкручиваем его против часовой стрелки до упора, и затем тянем вверх.

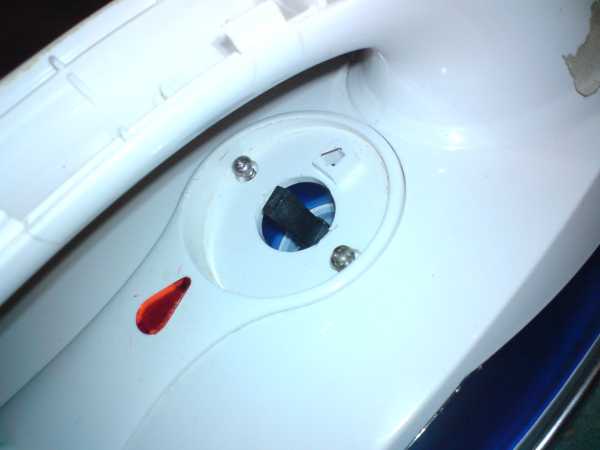

Вынимаем поворотный регулятор, под которым еще один винт

Вивинчиваем этот винтик, это уже второй скрытый винт. Я его нашел, только когда собирал утюг… я его сломали или его сломали до меня (утюг не мой) останется загадкой!!! В моем случае есть вариант купить супер-клея или найти дихлорэтана и склеить пластмассу:

У меня это крепление сломано… но вы то уже предупреждены!!!

кусок крепления на винтике…

Дальше с помощью отвертки раскрываем ручку утюга:

Раскрытая ручка утюга (кнопки я уже вынял)

Следующие 2 винта спрятаны под крышкой регулятора температуры. Ее придется жестоко выдрать отверткой. (в моем случае было проще, я ее вытолкнул с внутренней стороны, т.к. подошва еще не была привинчена)

Регулятор держался на трех защелках..

Выкручиваем винты сдесь и возле пятки подошвы. Там будет еще 4 винта: два больших и два поменьше…

Четыре винта, 2 больших и 2 маленьких..

Снимаем детальку:

Дальше необходимо аккуратно снять большую белую часть корпуса. Главное не растерять детали от кнопок: это черные поршни, пружинки и фильтры-сеточки со дна зеленых цилиндров:

Можно делали кнопок сразу вынять и сложить в отдельном месте

Сеточки фильтры на дне цилиндров…

Еще нужно следить и не сорвать (как сделал я) трубку ведущую к распылителю на  носике утюга:

Трубка к распылителю на носике утюга…

ВСЕ, наконец-то я получил доступ к злополоучному винту на носике подошвы. Его можно завинчивать и собирать утюг. Но я рекомендую проверить целостность и зажатость всех контактов. Да и вообще провести техобслуживание утюга, рас уж разобрали….

При сборке не забываем ставить на место разные мелочи, что бы не оставалось «лишних деталей» после ремонта:

две хреновины, которые я чуть не забыл одеть на место. Это какие-то прокладки….

Все, Завинчиваю злополучный винт:

Злополучный винт, доступный только после полной разборки утюга

И начинаю сборку… в последовательности обратной разборке….

Единственное замечу, чтобы правильно собрать регулятор температуры я выкрутил его до упора по часовой стрелке и соответсвтенно знал, в каком положении неоходимо надевать саму крышку регулятора… это было положение максимальлной температуры:

Регулятор температуры вывернут на максимум, по часовой стрелке

Вроде все….  не забываем про винты и не нервничаем при сборке-разборке))))

Нравится Загрузка…

This entry was posted on Октябрь 5, 2008 at 13:47 and is filed under Uncategorized with tags Ремонт. You can follow any responses to this entry through the RSS 2.0 feed.
You can leave a response, or trackback from your own site.

Принцип работы электрического утюга

На сегодняшний день схема электрического утюга больше напоминает схему чайника. Если ее рассмотреть более подробно, тогда действительно можно понять, что она практически не имеет никаких отличий.

Для того чтобы ваш утюг начал нагреваться к нему необходимо подать напряжение. Для быстрого нагрева производители обычно используют мощные тэны. И мощность может колебаться от 1000 2200 Вт. Если эту мощность проводить через него регулярно, тогда его подошва может покраснеть. В этом случае использовать утюг для глажки вещей просто станет невозможно. Например, для глажки капроновых вещей вам потребуется температура от 95 до 110 градусов. Именно поэтому для регулирования температуры многие производители устанавливают на утюге регулятор.

Управлять регулировкой температуры можно круглой ручки, которая располагается на центральной ручке утюга. Если осуществлять поворот ручки по часовой стрелке, тогда температура будет значительно увеличиваться.

Вращение с ручки на узел терморегулятора будет подаваться через переходник в виде втулки. Для того чтобы снять терморегулятор с ручки утюга его необходимо будет просто поддеть с помощью отвертки.

Работа терморегулятора утюга Philips имеет похожее устройство работы регулятора. В его конструкцию встроенная специальная биметаллическая пластина. Именно она и обеспечивает регулировку температуры. Когда температура начинает повышаться, тогда и пластина начинает расширяться. Когда она расширится до определенного размера, тогда пластина подаст знак регулятору, и он остановит нагрев утюга.

В терморегуляторе на утюге эта пластина будет автоматически связываться с бистабильным выключателем. Они имеют достаточно простой принцип работы. При нагреве утюга до определенной температуры пластины начнут расширяться и в итоге сомкнутся. Если они сомкнуться тогда нагрев автоматически остановится. При включении или выключении регулятора утюг автоматически будет издавать щелчок, который имеет характерный звук. Ремонт утюга своими руками может потребоваться, в случае если терморегулятор сломается. Если сломался аэрогриль, тогда возможной причиной поломки может стать его терморегулятор.

Чтобы избежать этой проблемы вам необходимо установить на утюг предохранитель. Если температура в вашем устройстве превысит отметку в 240 градусов, тогда предохранитель автоматически разорвет цепь. При этом в каком положении будет находиться ручка утюга не имеет значения.

На сегодняшний день термопредохранители могут иметь три вида конструкции. Если лампочка на утюге будет светить, а его подошва не будет нагреваться, тогда проблема заключается в обрыве обмотки тэна. Вот вам фото, на котором показана схема электрического утюга. Благодаря ей вы сможете понять как устроено ваше устройство.

Напряжение к вашему устройству поступает через сетевой шнур. Если к вашему утюгу не поступает электричество, тогда необходимо проводить его ремонт.

Разбор корпуса

Далее расскажем, как производится разборка утюга Philips Azur Ionic для ремонта или чистки. Другие модели нидерландского производителя, которые выпускались в последние годы, например, Philips Azur Performer Plus, разбираются похожим образом. Для этого достаточно иметь под руками шлицевую и крестообразную отвертки.

Иллюстрация	Порядок действий

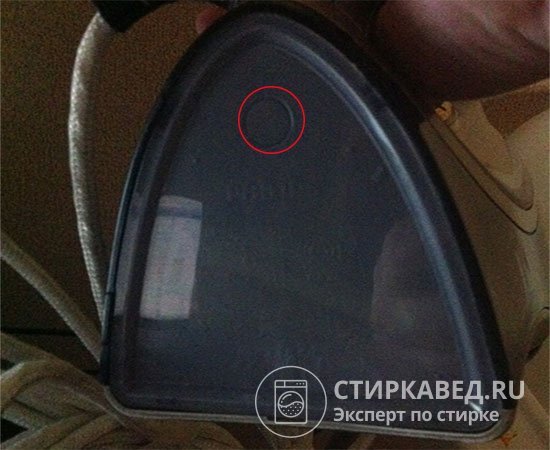

	Аккуратно снимите крышку, расположенную в задней части утюга. Она легко поддевается отверткой. Красным кружком обозначено место расположения крепежного шурупа под резиновой заглушкой, которая тоже легко снимается
	Отверните крепежный шуруп и снимите пластиковую крышку
	Открутите два шурупа, которыми крепится подошва (см. фото). Нужно также отвернуть крепеж и снять клеммы, удерживающие сетевой электрический шнур
	Аккуратно поддевайте отверткой пластиковую вставку ручки, перемещая ее вдоль корпуса с обеих сторон, пока не отсоедините все защелки

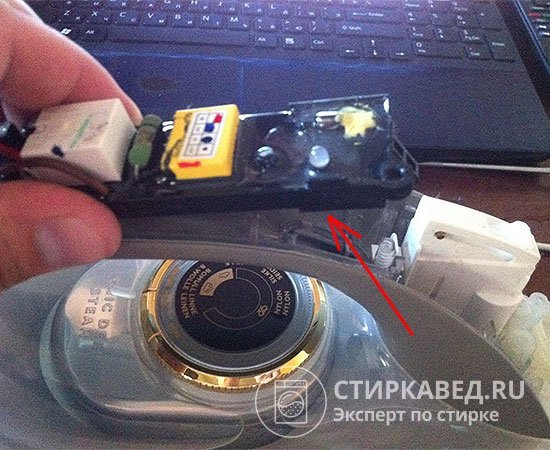

	Снимите вставку и открутите шуруп, которым крепится плата управления утюгом. Отклоните ее назад и в сторону
	Данную плату придется заменить или отремонтировать, если не работает функция автоотключения утюга
	Чтобы снять верхнюю часть корпуса, открутите крепежный шуруп, расположенный возле заливного отверстия
	Потяните верхнюю часть вверх и назад, после чего откроется подошва с пластиковой накладкой
	Не забудьте сфотографировать расположение проводов на клеммах, чтобы не спутать их при обратной сборке
	Для того чтобы добраться до платформы с парообразующим отсеком, придется открутить еще три крепежных шурупа. Два возле разъема и один в носовой части
	Теперь можно очищать подошву от ворса, грязи и пыли. Удалите накипь внутри парообразователя, залив туда раствор уксусной или лимонной кислоты. Поместите нижнюю часть платформы в этот же раствор. Когда химическая реакция прекратится, тщательно промойте деталь проточной водой и высушите феном. Сборка электроутюга производится в обратном порядке

Итак, если вы столкнулись с тем, что утюжок перестал работать, не расстраивайтесь. В большинстве случаев можно быстро разобрать и отремонтировать его своими руками. Для разборки, диагностики и ремонта достаточно просто иметь минимальный набор инструментов и мультиметр.

Инструмент

Чтобы успешно отремонтировать утюг, давайте подготовим сначала кой-какой самодельный инструмент; много времени это не займет и существенных расходов не потребует:

• 2-4 отжимника для крышек;
• отжимник для скрытых защелок;
• дешевый светодиодный фонарик (именно светодиодный) и лупу;
• полоску замши, пилку для ногтей, спирт;
• или, взамен п. 4 – ластик карандашный, ластик чернильный, кусочек чистой тряпочки, спирт.

Отжимники

Вскрытие верхней крышки утюга столовым ножом

Отжимник для крышек делается из верхнего, самого прочного слоя бамбука размерами и толщиной с палочку от мороженого; один его конец срезается на клин. Крышки на корпусе утюгов часто ставят на защелки без фиксации. В сервисном центре такую крышку сжимают специальными клещами и вынимают. Чтобы снять ее кустарным способом, крышку нужно поддеть: зубья защелок без фиксации скошены с обеих сторон и выходят из пазов неповрежденными. Но вскрывать крышки на тугих защелках столовым ножом или широкой отверткой, как на рис. справа, не надо: сталь оставит на пластике следы. Прочность поверхностного слоя бамбука на изгиб выше, чем у пластиков, а на сдвиг ниже. Поэтому бамбуковый отжимник правильно поддетую крышку снимет, но, возможно, с поверхности помнется сам, не повредив пластик. Если же крышка не поддета неправильно и не поддается, бамбуковый отжимник сломается, не испортив утюга. Действуют бамбуковыми отжимниками попарно, поддевая деталь с 2-х сторон.

Хороший тонкий отжимник для фиксируемых защелок получается из срезанной на клин пластиковой мешалки для кофе, которые выдают кофейные автоматы. Отжимник из мешалки проходит в любую щель и аккуратно отводит усы защелок с фиксацией, не царапая и не ломая ни их, ни детали корпуса.

Фонарик и лупа

Дешевые мини-фонарики на светодиодах дают очень жесткий свет с резкими тенями. В данном случае это достоинство: такой свет глубоко проникает в тонкие щели, и под лупой можно разглядеть, что там держит деталь. Для этого сначала поддевают крышку, которую непонятно как снимать, бамбуковыми отжимниками, подсвечивают и разглядывают, что там держит.

Как управляться с защелками

Лучше всего, конечно, найти схему разборки утюга данной модели, но попробуйте-ка! И типовых схем расположения секретных запоров тоже не ищите: они могут быть разными у одной и той же модели одного и того же изготовителя. Читали в инструкциях: «Производитель оставляет за собой право вносить в конструкцию изменения, не влияющие на работоспособность изделия»? Т.е., при разборке утюга скрытые соединения скорее всего придется искать самому.

Надо сказать, западные фирмы постепенно отходят от принципа: «Сам чинить хочешь? Что ж, ломай и новый покупай!» Но азиаты упорно за него держатся. Напр., если ваш утюг китайский, то носовой крепежный винт (см. далее) скорее всего окажется не под крышкой заливочной горловины, а… под кнопками подачи воды и пара!

Скрытые защелки в кнопках утюга

Подсветим, посмотрим. Видите обведенное зеленым на рис? Так вот, это не защелка, а скользящий шип в пазу. Защелки с другой стороны кнопок. Чтобы кнопки снять и разобрать утюг, нужно:

• Подать кнопку вперед.
• Вставить сзади нее отжимник из мешалки.
• Отжать защелку.
• Не вынимая отжимника, поднять кнопку вверх до упора. Должен быть слышен слабый щелчок зуба защелки, вышедшего из паза.
• Придерживая кнопку, чтобы не упала, вынуть отжимник.
• Продолжая придерживать кнопку, подать ее вперед с наклоном, чтобы скользящий шип вывернулся из паза.
• Проделать то же самое с другой кнопкой.

Фасонный крепеж

Винты в утюгах западных производителей чаще всего или обычные с крестовым шлицем или под шестигранник. Покупать для последних спецотвертку с набором бит для разового ремонта нет смысла: винт с шестигранным шлицем элементарно отворачивается плоской отверткой с тонким жалом подходящей ширины. Ею же можно отворачивать винты со шлицом трилистник, которые очень любят китайцы, (справа на рис.), но без сильного нажима: боковое усилие при этом создается значительное и винт в резьбе может просто заклинить. Если винт сидит туго, его срывают серией мелких рывков, переставляя отвертку в другие пары пазов.

Фасонные винты

Сложнее всего будет отвернуть винт со шлицом TORXX (справа на рис.): ножницы или пинцет его возьмут, только если винт болтается в резьбе. Удобнее всего винты TORXX отворачивать без спецключа малыми плоскогубцами-утконосами; можно и бокорезами, но тогда на перемычке шлица останутся вмятинки. Винту от них ничего не будет, но опытный мастер, вдруг к нему попадет этот утюг, накинет на ремонт за предыдущий неквалифицированный доступ.

Электрическая схема подключения утюга к сети

На этой схеме показано как подключается утюг в сеть (два варианта). Буквами П и Т соответственно обозначены предохранитель и терморегулятор (ручка температуры). Согласно схеме, причиной отказа нагревать подошву утюга может стать сам ТЭН (нагревательный элемент), предохранитель и термостат. Ну и, конечно же, шнур, о котором говорилось выше.

Правда нужно заметить, что у современных паровых утюгов есть еще одна защита. Это реле вертикального положения утюга. Если утюг стоит длительное время в вертикальном положение или упал, то срабатывает реле, выключающее его от сети.

Вот так довольно сложно устроен современный утюг и хотя причин его поломки всего три, максимум пять, исправить своими руками можно только одну — внутренний обрыв одной сетевого шнура. И то, для этого потребуется тестер и специальная отвертка.

Работы по разборке

Несмотря на маленькие габариты прибора, разобрать его не так уж просто, как может показаться на первый взгляд. Дело в том, что крепежи находятся под декоративной отделкой в труднодоступных местах.

Как правильно разобрать утюг от Филипс? Порядок выполнения работ рассмотрим на примере прибора фирмы Браун. Дело в том, что конструкции двух этих утюгов одинаковы, поэтому и разборка их осуществляется по единой схеме. Прежде чем приступить к разборке, необходимо подготовить инструмент, а именно крестовую и плоскую отвертки. Работы по разборке выполняются в следующем порядке:

При помощи отвертки откручиваются два болта крепления задней крышки.

Снимается центральная накладка, идущая от задней стенки к регулятору. Она поддевается с помощью плоской отвертки и легко снимается.

Снимается ручка регулятора температурного режима

При снятии ручки следует быть внимательным, так как там находится пружинка (для трещотки), важно не потерять ее.

Далее снимается блок управления вместе с разъемом нагревательного элемента.

Снимается индикатор вместе со шнуром питания. Корпус индикатора крепится на двух защелках к корпусу утюга

Для извлечения понадобится длинная отвертка, с помощью которой поочередно отгибаются защелки, и вынимается индикатор.

Далее вынимается вся электрическая часть, достаточно вытянуть ее назад, приложив немного усилий.

Снимается заглушка распылителя воды, за которой находится винт крепления. Он откручивается при помощи крестовой отвертки.

На задней части отсоединяются две защелки крепления корпуса, и снимается подошва.

После выполнения работ по устранению неисправности сборка осуществляется в обратном порядке.

Таким нехитрым методом производится разборка утюга. Главное, иметь немного времени и запас терпения. К слову, такой порядок разборки подойдет также к утюгам фирмы Бош.

Также необходимо рассмотреть, как разобрать утюг фирмы Скарлет. Принцип разборки в данном случае немного отличается от предыдущих моделей. Последовательность действий выглядит следующим образом:

1. С помощью ножика или ножниц снимаем защитный колпачок в задней части прибора, за которым находится винт крепления.
2. Головка винта имеет специфическую форму, для откручивания которой не подойдет ни крестовая, ни плоская отвертки. При отсутствии специального инструмента можно воспользоваться ножницами. Рекомендуется заменять винт на новый, с формой головки под отвертку.
3. Далее снимается крышка, закрывающая отверстие для залива воды, и с помощью крестовой отвертки откручивается болт.
4. Снимается верхняя часть ручки и задняя крышка, за которой скрываются контакты подключения шнура питания. После этого откручиваются оставшиеся винты.
5. Извлекается ручка терморегулятора при помощи лезвия ножа и небольших физических усилий.
6. Далее снимается облицовочная часть утюга.
7. С помощью крестовой отвертки отвинчиваются оставшиеся винты крепления, и снимается подошва.

Вот собственно такими действиями и производится самостоятельная разборка современного парового утюга.

Проверка исправности электрического шнура с помощью мультимера

Если у вас в доме есть мультимер, тогда проверить работоспособность утюга можно с его помощью. Проверять шнур, нужно не подключая к электрической сети. Если утюг исправен, тогда его сопротивление будет составлять около 30 Ом. Если при проведении измерения вы пошевелите шнур, а его сопротивление будет колебаться, тогда это может свидетельствовать о неисправности шнура.

Если шнур утюга перетерся в том месте, где размещена сетевая вилка, тогда вам необходимо просто заменить вилку устройства. Как это сделать мы вам уже писали. Если сетевой шнур перетерся в месте подключения к утюгу, тогда устройство придется разобрать. После того как вы снимите крышку вы увидите контакты сетевого шнура.

На сегодняшний день нет определенной маркировки проводов для утюгов. Именно поэтому сейчас мы рассмотрим маркировку сетевого шнура для утюгов:

• Желто-зеленый проводник – это заземление.
• Коричневый – это фаза.
• Синий провод – это ноль.

Ремонт электрического утюга предполагает в себе замену сетевого шнура

Когда будете проводить ремонт утюга, обязательно соблюдайте осторожность. Когда выполняете ремонт вытяжки, вам также необходимо проверить работоспособность электрического шнура

Устройство и основные неисправности утюгов Philips

Даже для тех, кто не очень хорошо разбирается в технических вопросах, устройство современного парового утюжка будет понятным. Принцип работы у большинства гладильных систем (независимо от фирмы-производителя) один и тот же.

В горловину для залива воды набирается чистая жидкость. Когда посредством шнура в прибор подается электроэнергия, трубчатый электронагреватель (далее также – ТЭН) начинает разогревать подошву вместе с камерой парогенератора. Температура нагрева регулируется вращением терморегулятора.

Основные элементы утюгов Philips

В верхней части корпуса, рядом с ручкой, располагаются кнопки и рычажки, регулирующие подачу пара. Вода из встроенной емкости поступает в камеру парогенератора, соединенную с подошвой. Нагреваясь, вода становится паром и выходит через отверстия основания, проникая в волокна ткани.

Основные повреждения

В любой конструкции есть детали, которые подвергаются нагрузке больше, чем другие элементы. Они чаще всего и выходят из строя. Кроме того, на долговечность электроутюгов влияют:

• выбор правильного режима глажки;
• качество воды, используемой для парообразования.

В таблице приведены наиболее часто встречающиеся поломки утюжков Philips:

Иллюстрация	Описание поломки
	Повреждение целостности сетевого шнура ­– наиболее распространенная поломка. Во время глажки кабель многократно изгибается и перекручивается. В результате нарушается изоляция или контакт одного из проводов с разъемом в утюжке. Это может привести к короткому замыканию или поражению человека электрическим током. Если нарушен контакт в соединении, его можно восстановить. При ремонте выполните замену шнура новым, с термостойкой изоляцией. В крайнем случае, временно изолируйте оголившиеся контакты
	Из-за накипи из отверстий в подошве выходит недостаточное количество пара и плохо пропаривается одежда. Дефект наблюдается при длительном использовании жесткой водопроводной воды. Накипь из подошвы можно удалить, погрузив ее в концентрированный раствор лимонной или уксусной кислоты. Чтобы очистить основание, нужно разобрать корпус. Если хорошо почистить паровые отверстия ватной палочкой, смоченной в растворе уксуса или лимонной кислоты, то можно избавиться от данного дефекта на время
	Терморегулятор не регулирует температуру, а утюг не греется. Причина, как правило, кроется в том, что пыль, грязь и ворс от тканей, накапливающиеся со временем, мешают правильной работе контактной группы регулятора температуры. Из-за этого на ТЭН не подается напряжение, либо он отключается раньше положенного времени. Для восстановления работоспособности нужно разобрать корпус утюжка и прочистить контактную группу в терморегуляторе. Для очистки контактов можно использовать мелкую наждачную бумагу или любой острый металлический предмет
	Более 50% поломок электроутюгов происходят из-за неисправности термопредохранителя. Он размыкает электрическую цепь, если температура подошвы превышает предельно допустимую. Дефект лечится заменой детали, для чего придется полностью разобрать утюг. Целостность предохранителя проверяется мультиметром
	Поломка трубчатого электронагревателя часто приводит к тому, что утюжок не нагревается. Так как ТЭН встроен в подошву, его замена по финансовым затратам сопоставима с покупкой нового утюга. Чтобы проверить целостность детали, нужно разобрать гладильный прибор и прозвонить ТЭН мультиметром (см. фото). Если нагреватель исправен, его сопротивление должно быть в пределах 20–45 Ом. Обрыв цепи означает, что нагреватель вышел из строя

Из предложенного видеосюжета читатели могут узнать, как полностью избавиться от накипи, пыли и грязи в утюжке Philips GC 3320:
