Ремонт основных неисправностей шуруповерта

Ток разряда АКБ шуруповёрта

Надо ещё отслеживать такой параметр, как силу тока, которую батарея может отдавать. Называется этот параметр скорость разряда или разрядный ток. Иногда (при хороших параметрах) указывается в амперах, иногда обозначается буквой «С» с цифрой за ней. Чтобы перевести маркировку в ампер/часы, цифру умножаем на ампераж батареи и получаем максимальный ток разряда батареи.

Например, у аккумуляторных батарей на 1500 мАч с С 3, максимальный ток разряда 3 * 1,5 А = 4,5 А, у батарей с С 12 будет 1,5 А * 12 = 18 А. Если запас батарей 3200 мАч, то умножать надо на 3,2 А, то есть при тех же С 3 и С12  имеем 9,6 А и 38,4 А соответственно. Принцип расчёта понятен.

Пример описания аккумуляторных батарей с одного из сайтов

На что влияет ток разряда батареи? На то, какую мощность сможет развивать ваш инструмент. Если максимальный потребляемый ток у шуруповёрта, например, 15 А, а батарея может отдать всего 5 А, то достигнуть заявленной мощности ваш инструмент просто не сможет. Так что выбирайте аккумуляторные банки с током разряда не меньше максимального потребления тока вашего шуруповёрта.

Количество циклов заряда/разряда

Ещё один из неосновных параметров, на который стоит обратить внимание — количеств зарядов и разрядов. Он указывается в циклах. Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств

Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств.

Литий-ионные более компактные

Понятное дело, чем больше циклов, тем лучше. Но чем больше циклов, тем дороже. В общем, в очередной раз придётся искать компромисс.

С пластинами или без

Если вы уже разобрали свою батарею, значит, видели, что банки соединяются друг с другом контактными пластинами. При разборке батареи пластины не перекусывайте, а старайтесь, чтобы они остались целыми. Их можно зачистить и повторно использовать.

Иногда можно найти аккумуляторы с уже припаянными пластинами. Тогда можно не мучиться с аккуратной разборкой. Всё бы хорошо, но если это АлиЭкспресс, то качество самих пластин и их пайки редко бывает нормальным. Часто батареи не держат заряд или плохо заряжаются именно из-за низкого качества пластин и самих батарей.

Пластины можно припаять самому

Можно попытаться припаять пластины самостоятельно. Но учитывайте, что при перегреве банки выходят из строя. Паять надо быстро, используя мощный паяльник ватт 100 и хороший припой и флюс. Предварительно зачистите контактную площадку и место пайки на пластине, обработайте флюсом, затем быстро запаяйте.

Определение неисправности

Наиболее частая причина выхода из строя – поломка только одного элемента. Они соединяются последовательно, а значит, даже падение емкости на одной батарее приведет к полной неисправности всего АКБ. В этом случае нам понадобится:

1. Отвертка. Обычно корпус соединяется на крестовые шурупы. В некоторых моделях присутствует защита «от дурака» и там могут быть звездочки с противовандальной системой, треугольники или даже спаннеры.
2. Мультиметр. Достаточно любой модели, даже самой дешевой DT-830. Так как измерения ведутся в милливольтах, советские стрелочные вольтметры не подойдут.

Далее нужно действовать по инструкции:

1. Батарея отключается от винтоверта. Она должна быть полностью заряжена.
2. Разбирается корпус.
3. Теперь нужно извлечь все банки. В Ни-Кд их больше, так как номинальное напряжение одной секции меньше.
4. На каждой банке замеряется напряжение. Для никель-кадмиевый — номинальным является 1,2 вольта. У литиевых — нормальное напряжение находится в пределе 3,6-3,8 вольт.
5. После замера, нужно посмотреть, на каких банках напряжение снижено. К примеру, если на двух литиевых батареях вольтаж 3,8, а на одной 3,5 – значит дефективная именно она.
6. Аккумулятор собирается и устанавливается в инструмент. Теперь ее нужно посадить в ноль.
7. АКБ разбирается и вольтаж замеряется еще раз. Если на предполагаемом элементе напряжение значительно ниже, чем на остальных – значит она идет под замену или ремонт.

Шуруповерт: как разобрать его патрон

Чтобы добраться внутрь, следует удалить заглушку. Если корпус пластмассовый, делается это легко: ее поддевают острым предметом.

Из металлического корпуса ее выбивают с помощью молотка. Для этого ударяют по основанию зажимающей гильзы так, чтобы не повредить ее. Чтобы добраться до основания, между кулачками ставят достаточно крупный болт. Затем кулачки сдвигают так, чтобы болт принял перпендикулярное положение относительно основания, но при этом не был жестко зажат и имел возможность перемещаться как верх, так и вниз. Затем по головке болта, выступающей над патроном, бьют молотком.

После этого патрон можно достаточно просто разобрать

После выполнения ремонта или профилактики узел собирают обратно, обращая особое внимание на положение кулачков

Как правильно разобрать шуруповерт — инструкция для новичков

Перед тем, как ремонтировать рассматриваемый прибор, его нужно правильно и аккуратно разобрать. Новички не всегда справляются с этой задачей, поэтому будет интересно узнать, как же правильно выполняется разборка. Инструкция по разборке шуруповерта имеет следующий вид:

Разборку нужно проводить на столе, чтобы не растерять составные детали

Изначально нужно выкрутить все винты, которыми крепится корпус устройства
Раскрыть корпус осторожно, чтобы не повредить его. Чтобы исключить повреждение пластиковой конструкции корпуса, можно воспользоваться пластиковой лопаткой
Если после вывинчивания крепежных деталей корпус не разбирается, нужно внимательно осмотреть его внутреннюю конструкцию

В конструкции могут находиться скобы, которые нужно извлечь
После разборки нужно располагать детали в порядке их снятия, чтобы не попутать и собрать прибор обратно

Если внутри имеются признаки окислов, то это означает, что в прибор попадала вода. Высока вероятность того, что причиной неработоспособности устройства является высокая влажность, которая повлекла за собой выход из строя деталей шуруповерта. После разборки инструмента, можно переходить к его ремонту. Видео описание процесса разборки ниже.

https://youtube.com/watch?v=stBv0zyHzHM%3F

Как разобрать аккумулятор

Аккумуляторные блоки домашнего инструмента по своему устройству почти не отличаются друг от друга, независимо от модели инструмента (Bosch, Макита, Хитачи). Они упакованы в пластмассовый корпус, состоящий из двух частей. Количество батарей может быть разным, в зависимости от выходного вольтажа используемого инструмента. Все элементы спаяны в определенной последовательности. Выводные концы или клеммы, на которых обычно производятся замеры напряжения батареи, выведены наружу.

Большинство аккумуляторных блоков шуруповерта или дрели устроены так, что они очень просто разбираются, независимо от того, проводим мы ремонт аккумулятора шуруповерта Интерскол, или же другой модели. Несколько крепежных винтов нужно вывернуть с помощью обычной отвертки. Есть аккумуляторы, которые разбираются сложно, но поддаются разбору отверткой и перочинным ножом. Ножиком удаляется клеящий слой, а острым саморезом раздвигаются две сопрягаемые поверхности.

Отличие батарей шуруповертов друг от друга может заключаться в наличии или отсутствии термодатчика, который автоматически отключает аккумулятор при условиях критического нагрева (выше 50°С). Датчик постоянно отслеживает температуру не только под нагрузкой, но и в условиях текущего заряда аккумуляторной батареи. Контроллер считывает все данные и обрабатывает их, «запоминает» емкость и другие показатели. Как только емкость достигает 80-90%, а напряжение — 14 В, блок управления все отключает. Такие аккумуляторы служат годами, не теряя своих технических характеристик.

На рынке предлагается большое количество недорогих моделей шуруповертов.
Более дешевые устройства не имеют таких технических устройств, и за всеми процессами нужно следить самостоятельно.

Механические неисправности

К поломкам механической части относятся следующие:

• в процессе эксплуатации шуруповерт издает посторонний шум, которого не было раньше;
• инструмент сильно вибрирует;
• устройство запускается, но через некоторое время его начинает заклинивать.

Причинами шума при эксплуатации шуруповерта может быть деформация якорного подшипника или втулок. Для решения этой проблемы следует разобрать двигатель и проверить уровень износа и целостность этих деталей. При вращении якоря не должно быть никаких перекосов и трений. Если есть необходимость, то эти детали можно купить в специальном магазине и поменять собственноручно. Что касается редуктора шуруповерта, что в большинстве ситуаций требуется полная замена сломанных элементов этого узла.

Все действия, о которых рассказано выше, требуют последовательности и аккуратности. Воспользовавшись представленной информацией, можно самостоятельно отремонтировать шуруповерт, не прибегая к помощи специалистов.

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

Как разобрать патрон шуруповерта

К числу самых подвижных и нагруженных узлов шуруповерта относится патрон. Естественно, что и изнашивается он чаще других деталей.

Как крепится патрон

Перед тем, как разобрать шуруповерт Макита, например, определим способ крепления патрона. Закрепляется этот сборочный узел на инструменте следующими методами:

Старый, испытанный на протяжении 2 веков способ — конус Морзе. Конусность нижнего отверстия патрона и вала одинаковы.
Метод, называемый резьбовым. Патрон навинчен на резьбовую часть конца вала.
Метод закрепления патрона с применением фиксирующего винта.

Осматриваем его.
Читаем, что написано на боковой части:

если надпись в виде 1-6 В10, то в конструкции патрона присутствует конус Морзе. При этом он способен зажимать хвостовики диаметром от 1 до 6 мм, а конусная поверхность имеет типоразмер В 10;
когда методом закрепления патрона является резьба, то в случае метрической, его маркируют 1,0-11 М12х1,25, а на дюймовую резьбу указывает маркировка 2-13 мм ?-20 UNF. Как правило, наши производители используют резьбу метрическую, а зарубежные — дюймовую.

Демонтируем патрон

Если закрепление патрона конусное, то снимается он просто — посредством осторожных ударов молотком по корпусу. Когда закрепление резьбовое, то совершаются следующие действия:

По часовому ходу выкручиваем винт с левой резьбой.
Зажимаем шестигранник в губках тисков, накидываем на него ключ и ударяем по нему молотком. Таким образом, патрон сдвинется с места. Правда, можно действовать и по-другому:

положить шуруповерт на стол;
запустить его;
посмотреть, сдвинулся ли патрон с места при ударе шестигранника о поверхность стола.

Бывает, что эти действия ни к чему не приводят, тогда придется разбирать шуруповерт, а затем:

• вынуть редуктор, а вместе с ним и шпиндель;
• поместить узел в тиски;
• взять трубный ключ и открутить патрон.

Если в редуктор попал мусор, то только так и следует поступить. Вот схема, которая поможет понять, как разобрать шуруповерт Бош:

Здесь вы видите, что в шуруповерте Бош, патрон и редуктор — это единый узел.

Как разобрать шуруповерт Makita

Для того, чтобы разобрать шуруповерт Макита, необходимо прежде всего отсоединить аккумулятор. Затем в корпусе инструмента откручиваются все винты, которые удерживают две половинки вместе. После этого корпус снимается, а перед мастером открываются все внешние компоненты: двигатель, редуктор и переключатель. Также стоит отметить, что в таких моделях часто устанавливаются специальные пластинки, отвечающие за переключение режимов. При не самой внимательной разборке небольшую пластинку можно попросту не заметить. После разборки можно незамедлительно приступить к ремонту соответствующей части.

Особенности конструкции

Перед изучением неисправностей нужно узнать об устройстве этого оборудования, то есть о схеме шуруповерта.

Начать следует с кнопки активизации. Она исполняет сразу пару функций: запуск электропривода и регулирование скорости оборотов. При надавливании на кнопку происходит замыкание электроцепи. Устройство же, регулирующее обороты, находится на плане. Интенсивность работы определяется силой нажатия на указанную выше кнопку. От расположения ШИМ генератора зависит уровень создаваемого импульса. Если говорить простыми словами, то принцип получается следующим: чем сильнее мастер нажимает на данную кнопку, тем сильнее импульс и напряжение.

Переключение на реверс производится посредством изменения полярности клемм с помощью перекидных контактов, перебрасываемых посредством рукояти реверса.

Электрический двигатель. В таких устройствах, как правило, используются однофазные двигатели коллекторного типа. Они отличаются высоким уровнем надежности, простотой обслуживания и изготовления. В состав конструкции этого привода входит корпус с магнитами, щетки и якорь.

Редуктор. Предназначение данного элемента основывается на преобразовании оборотов двигателя в обороты патронного вала. Есть две разновидности редукторов, которые применяются для производства шуруповертов: классическая и планетарная. Первый вариант применяется в очень редких случаях, потому следует поговорить о планетарных изделиях. Итак, редуктор планетарного типа включает в себя следующие детали:

• солнечная шестеренка;
• кольцевая шестеренка;
• водило и сателлиты.

Вал якоря приводит в движение солнечную шестеренку, зубчики которой заставляют двигаться сателлиты, а они, в свою очередь, передают усилие на водило.

Регулятор усилия позволяет производить регулировку усилия, подаваемого на шуруп. Большинство современных шуруповертов обладают 16 регулировочными режимами. То есть они позволяют работать даже с крайне хрупкими материалами.

Патрон закрепляется на редукторном валу и обладает тремя кулачками, которые фиксируют элемент внутри него.

Полезные советы по эксплуатации

Познакомимся с некоторыми полезными советами по эксплуатации как обычных шуруповертов, так и таких инструментов, как дрель-шуруповерт, используя которые вы сможете пользоваться своими инструментами долго и качественно:

• если собираетесь присоединить или извлечь аккумулятор, обязательно выключите шуруповерт;
• во время работы не допускайте перегревания инструмента, и при малейших признаках делайте перерывы в работе;
• если вы применяете шуруповерт на высоких оборотах, то после этого рекомендуется прокрутить его на холостых, пока он не остынет;
• при потере сети требуется замена провода или шнура зарядного устройства;
• нельзя использовать его под дождем, снегом или в любой другой влажной среде.

При использовании дрели-шуруповерта:

• обязательно убедитесь в том, что все части прибора исправны;
• если вы долго не использовали инструмент, рекомендуется зарядить батарею, так как даже в неработающем состоянии аккумулятор разряжается;
• при самой процедуре сверления будьте уверены в том, что не проходит нигде электрический кабель, различные трубы и так далее;
• так же, как и при использовании обычного шуруповерта, старайтесь избегать попадания влаги на корпус прибора;
• при первом использовании аккумулятор необходимо заряжать не менее 12 часов;
• при непосредственном использовании избегайте часто тормозить работу прибора, иначе можете испортить аккумуляторную батарею.

Не забывайте про некоторые особенности хранения шуруповерта. Во время хранения отсоедините аккумулятор от прибора, рекомендуется хранить эти составные части по отдельности. После того как аккумулятор будет извлечен, его надо поставить на зарядку. Не забывайте, что при длительном отсутствии эксплуатации аккумуляторы могут разряжаться, поэтому периодически его рекомендуется заряжать.

Шуруповерт имеет редуктор, который требует того, чтобы его смазывали. Периодичность данной процедуры зависит от того, что за модель используется, и как часто вы им пользуетесь. Предупреждением о том, что прибор необходимо смазать, будет появления характерного неприятного надрывного звука, или же тяжелое вращение патрона. Для смазки хорошо подойдут силиконовая или тефлоновая смазка, «Литол» или Mannol.

О том, как правильно работать с шуруповертом, смотрите в видео ниже.

Как снять патрон

Существует достаточно производителей шуроповертов – у каждого есть небольшие секреты разбора крепления патрона. Однако общая конструкция не отличается. Так, есть несколько способов разобрать патрон.

Удерживая патрон рукой

Внутри патрона всегда имеется винтик. Его нужно отверткой выкрутить вправо – по часовой стрелке, так как там обратная резьба. Инструмент вставляется в отверстие патрона. Если винт не поддается понадобится:

1. Перевести шуруповерт на стандартное (правое) вращение.
2. Зажать патрон и прокрутить через силу, до предела.
3. Винт выкручивается.

Когда фиксатор поддался, выставляем режим реверса и зажимаем патрон. Если собираетесь дергать вручную, то лучше выбрать вторую скорость. Дальше рывками по часовой стрелке удается снять патрон с шуруповерта.

Иногда головка не поддается. Тогда переключаем на первую скорость, выбираем режим реверса и зажимаем патрон рукой. Потом нажимаем на пуск и фиксируем головку рукой. Этого хватает в 30-40% случаев, в остальных 60% приходится повозиться, чтобы разобрать шуруповерт.

Способ снятия с разобранного шуруповерта

Иногда редуктор инструмента выходит из строя – для его ремонта патрон нужно снять с вала. Процесс:

1. Найти и выкрутить контрболт внутри патрона.
2. Подготовить головку (в большинстве случае – 19 мм, но иногда приходится подбирать размер индивидуально).
3. Одеть головку на обратную сторону редуктора и плотно зафиксировать.
4. Другой рукой, легкими движениями раскрутить патрон против часовой стрелки.

Все, путем несложных махинаций удалось снять элемент с разобранного редуктора.

С помощью шестигранника

Вначале, опять же, выкручивается винт внутри патрона – по часовой стрелке. Дальше:

1. Кулачками зажать шестигранник.
2. Выставить момент на сверление – рекомендуется, чтобы аккумулятор был зажать на максимум.
3. Установить режим реверса.

Суть метода в том, что шестигранник должен ударить о что-то твердое. Это может быть стол, камень, металл и др. Потребуется поднести инструмент и нажать на пуск. Шестигранник начнет биться о поверхность и патрон скрутится с вала.

Как переделать своими руками

Для того чтобы шуруповерт работал от сети с напряжением 220 Вольт, необходимо соорудить блок питания, выдающий на выходе 12, 14, 16 или 18 Вольт в зависимости от модели инструмента. При помощи имеющегося корпуса аккумуляторного зарядного устройства можно сделать сетевую зарядку, выполняя действия в следующей последовательности.

• Определить размеры корпуса. Сетевой блок нужно сделать такого размера, чтобы он поместился внутрь.
• Малогабаритные источники обычно помещаются в корпус самого шуруповерта. Для этого требуется разобрать аккумулятор и вынуть все внутренности. В зависимости от модели инструмента корпус бывает разборным либо склеенным. В последнем варианте придется ножом вскрыть инструмент по шву.
• С помощью маркировки определяем напряжение и силу тока. Как правило, производители не указывают последний параметр, но вместо него присутствует такой, как мощность, или полная электронагрузка, выраженная в Ваттах. В этом случае сила тока будет равна частному от деления мощности на электрическое напряжение.
• На следующем этапе к контактам зарядного аппарата нужно припаять электропровод. Поскольку клеммы обычно изготовлены из латуни, а жилы сделаны из меди, выполнить эту задачу сложно. Для их соединения применяют специальную кислоту, которой обрабатывают латунную поверхность перед пайкой.
• Обратные концы провода соединяются с выходом из батареи. Важным моментом является соблюдение полярности.

Чтобы блок питания работал правильно, следует подключить кабель с выполнением всех правил:

• в конструкции делается отверстие, чтобы завести туда провод;
• фиксация кабеля внутри корпуса осуществляется с помощью изоленты.

Конечно, было бы проще подключиться к сети напрямую с помощью вилки и розетки. Однако в этом случае устройство откажется работать. Во-первых, потому что рассчитано на постоянное небольшое напряжение, а в сети переменное и большое. Во-вторых, так безопаснее. Необходимы элементы для электрической цепи (диоды, резисторы и т. п.) можно покупать, а можно заимствовать из ненужных бытовых приборов, например, из энергосберегающей лампы. Бывает, что блок питания целесообразнее сделать полностью своими руками, а иногда лучше купить готовый.

Самодельный блок

Самый простой способ собрать зарядное устройство – использовать корпус от родного аккумулятора, который пришел в негодность. В этом случае для внутреннего наполнения пригодятся либо китайский блок питания на 24 Вольта, либо какие-то готовые БП, либо источник питания собственной сборки. Начало любой модернизации – электрическая схема. Ее необязательно чертить по всем правилам, достаточно от руки изобразить последовательность подключения деталей. Это позволит выявить ряд элементов, необходимых для работы, а также поможет избежать ошибок.

Переделка покупных блоков

Аналогично китайскому устройству можно встроить в аккумуляторную коробку и другие готовые источники питания. Их можно приобрести в любом магазине радиодеталей

Важно, чтобы выбранная модель была рассчитана на работу с сетью в 220 Вольт и имела подходящее рабочее напряжение на выходе. Модернизация в этом случае будет осуществляться следующим образом

• Сначала разбирают купленное устройство.
• Далее переделывают конструкцию под необходимые параметры аналогично реконструкции китайского источника питания, описанного выше. Перепаивают сопротивление, добавляют резисторы или диоды.
• Длину соединительных проводов следует выбирать исходя из габаритов аккумуляторного отделения электроинструмента.
• Тщательно изолируют спаянные места.
• Плату лучше оборудовать радиатором для охлаждения.
• Трансформатор целесообразнее разместить отдельно.
• Собранную схему монтируют внутри аккумуляторного отсека и фиксируют. Для надежности плату можно приклеить.
• Присоединяют электрический кабель с учетом полярности. Все токопроводящие детали следует изолировать, дабы избежать короткого замыкания.
• В корпусе необходимо просверлить несколько отверстий. Одно – под выход электрокабеля, другие – для отведения горячего воздуха, чтобы обеспечить циркуляцию и уменьшить степень нагревания шуруповерта во время работы.
• По завершении работы проверяют функционирование прибора.

Как разобрать аккумуляторную батарею + (Видео)

1. Отсоединить шурупы на дне коробки.
2. Открыть коробку.
3. Проверить и отбраковать составляющие.
4. Осуществить замену и обратно собрать.

Крепежные винтики на нижней стороне могут варьировать в количестве, начиная от четырех до шести. Зачастую откручиваются крестообразной отверткой. Винты бывают различной длины. Это необходимо учесть, чтобы в ходе сборки не спутать их между собой. На некоторых модификациях можно встретить неразборный корпус. Тогда изучите всю поверхность и найдите специальную полосу, по которой проходит заводское склеивание. Далее надо взять крепкий ножик и ввести его в паз, слегка пошатывая в стороны. Если корпус переломился на верхнюю и нижнюю часть – вскрытие прошло успешно. Не проблема, если это случится мимо паза. Все расхождения можно склеить хорошим суперклеем. Верхняя часть корпуса вмещает в себе несколько частей для аккума. На каждом из таких компонентов измеряется напряжение, которое непременно должно быть в диапазоне оптимального уровня. Если отличие свыше 10%, такой аккумулятор нуждается в замене.

Каждый производитель стремится создать инструмент, который будет максимально удобным в рабочем процессе, создавая обширный ассортимент моделей – от шуруповертов базового уровня до профессиональных образцов.

Шуруповерты Хитачи ставят в приоритет отменное качество сборки, а также практичность своих инструментов. Модельная коллекция аккумуляторных шуруповертов от компании Bosch практически ни чем не отличается, от собратьев, которые имеют шнур для подключения к 220 В. Оборудованные переключателями режимов, а также кнопкой выключения и опцией акселератора, шуруповерты бош – отличное решение для дома и для профессионального использования. Кроме того, отлично зарекомендовали себя такие марки как Интерскол, Макита, Cmi, Зубр.

Как устроен шуруповерт? + (Видео)

Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.

Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки. Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока. Движок включает в себя корпус, магниты, якорь и щетки.

Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами. Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше. Планетарный механизм включает в себя:

1. Кольцевая шестеренка
2. Солнечная шестеренка, установленная непосредственно на валу мотора
3. Сателлиты
4. два-три водила

Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.

Неисправности, которые возникают у шуруповерта

Большинство современных шуруповертов оснащены стандартной однотипой схемой устройства. По этой причине все они имеют одни и те же неисправности. Среди основных дефектов, которые свидетельствуют о поломке инструмента можно отметить проблемы с:

• неисправностью аккумуляторов;
• износом щеток;
• поломкой кнопок;
• биением патрона;
• безрезультатностью попыток вкл/выкл;
• возникновением перебоев.

Каждую такую поломку можно легко устранить собственными силами, при наличии опыта в использовании измерительных и паяльных приборов. Помните, что в определенных ситуациях не исключается полная замена узлов, поскольку далеко не каждая деталь продается по отдельности.

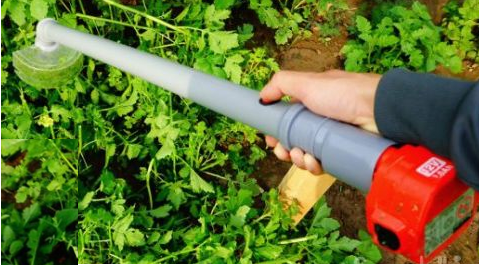

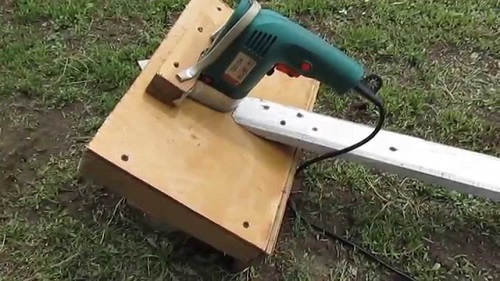

Переделка шуруповерта в триммер либо газонокосилку

Чтобы сделать своими руками электрокосу, потребуются такие детали и материалы:

• кусок пластиковой трубы длиной около 2 м;
• паяльник с набором для пайки;
• крепеж: саморезы, болты с гайками;
• 45 градусов пластиковый уголок;
• заглушка на трубу;
• 12 V мотор от электрошуруповерта и аккумуляторная батарея с него;
• провод;
• переходник с 40 на 50 мм для пластиковых труб;
• кнопка включения;
• ведро пластиковое;
• зажимы контактные (крокодилы) – 2 шт;
• лезвия от канцелярских ножей.

Процесс переделки осуществляют так:

• разобрав электрошуруповерт, достают моторчик;
• прикрепляют его к заглушке, отметив предварительно и просверлив в ней посадочные отверстия;

прикрепляют 2 винтами электродвигатель;

припаивают вывода к мотору;

устанавливают электромотор, просовывая его проводки в трубе;

отмечают маркером на трубке место расположения будущего выключателя;

просверливают отверстие;

подсоединяют к выключателю проводки, монтируют его;

к концам выходящих проводов присоединяют контактные зажимы для возможности быстрого подключения к аккумулятору;

из переходника делают аккумуляторный держатель;

подключают накопитель, соединяют переходник с трубкой;

делают ножи из лезвий;

с помощью обычного зажима для клемм насадку соединяют с валом мотора;

из пластикового ведра изготавливают защитный кожух;

приклеивают деталь к трубе;

проверяют работоспособность конструкции.

Созданное приспособление позволит косить только травяной покров с мягкими стеблями.

Вначале создают из металла, фанеры либо других материалов основание, к которому затем прикрепляют колеса, а также ручку управления. Хомутами либо к стойке фиксируют электрошуруповерт. В патрон вставляют режущую насадку. Чтобы защитить ноги от разлетающейся травы, к задней части основы прикрепляют кожух. Питание делают через кнопку или напрямую от сети.

Как выбрать новый патрон

Патрон для шуруповерта выбирают, исходя из ряда аспектов. При выборе подходящей детали нужно руководствоваться такими рекомендациями:

• если биты придется менять часто, лучше предпочесть быстро- или самозажимные цилиндры; в противном случае работа будет идти медленней;
• зубчато-венцовая конструкция – выбор тех, кто стремится к максимальной надежности патрона; если в приоритете стопроцентная фиксация биты, лучше приобрести ключевой патрон;
• выбирая деталь, необходимо учитывать ее характеристики; параметры регламентируются соответствующими ГОСТами; чем больше зажимной конус, тем больше номер, которым он маркируется;
• необходимо учитывать страну-производителя – буквенно-цифровые обозначения иностранных моделей отличаются от отечественных.

Если самостоятельно определиться с типом «зажима» сложно, лучше обратиться за консультацией к специалисту.

Неверный выбор равносилен, как минимум, некорректной работе инструмента.

В худшем случае возможны не только повторные траты на новый цилиндр, но и замена всего шуруповерта.

Как заменить кисть: работа за пару минут

Но дрель может не работать из-за обычных неисправностей. Например, из-за щеток внутри двигателя. Таким образом, ремонт кисти здесь необходим, и эта работа довольно проста. Вам даже не нужны специальные знания и инструменты. Для этого мы разбираем устройство, снимаем щеткодержатели и заменяем сломанные детали. Кстати, есть модели, корпус которых не разбирается. Нужно просто удалить специальные заглушки через установочное окно, после чего мы заменим щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут выполняться только специалистами сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после работы, проверить состояние деталей и щеток, чтобы заменить их новыми. Однако, если вы видите, что не можете справиться с этим самостоятельно, отнесите устройство в мастерскую.

Источник

Устройство и схема кнопки отвертки

Кнопка отвертки является основным элементом управления, который выполняет несколько функций:

• Включить / включить инструмент;
• Переключение направления переключения;
• Мягкий запуск двигателя;
• Регулировка скорости.

В то же время каждый из элементов управления, встроенных в сам блок кнопок, может работать неправильно. За исключением переключателя направления, который часто является отдельным функциональным блоком.

Корпус в большинстве случаев состоит из трех обычных отделений, в которых расположены рабочие блоки и механизмы.

1. В нижней части корпуса размещен блок управления вкл / выкл и регулирование скорости вращения электродвигателя.
2. В средней части находится «триггер» плавного пуска (чем глубже вы его нажимаете, тем выше скорость вращения патрона). При нажатии кнопка скользит по направляющим в специальном блоке; переменный резистор отвечает за контроль скорости.
3. Сверху расположена кнопка реверса. Переключатель направления вращения картриджа. Направление изменяется, меняя полярность напряжения, подаваемого на переключатель.

Примерно так расположены все блоки управления отвертками различных марок. Чтобы более подробно ознакомиться с кнопочным устройством конкретной модели устройства, советуем изучить схема отвертки (это в инструкции).
