Расчет угла наклона

Кроме минимального угла, есть такое понятие, как оптимальный угол наклона. При нем крыша подвергается минимальным возможным нагрузкам со стороны ветра, снега и т. д. Приведем примеры подобных оптимальных значений:

• В областях с частыми осадками в виде дождя и снега оптимально строить кровлю крутизной 45-60°, так как она быстрее избавляется от осадков, что минимизирует нагрузку на стропильную систему;
• Если крыша возводится в ветреном регионе, то хорошо будет разместить угол ее наклона в промежуток 9-20°. Она не будет играть роль паруса, ловя пролетающий ветер, но и не опрокинется его резкими порывами;
• В областях, где и ветер, и снег бывают регулярно, обращаются к средним значениям в 20-45°. Этот диапазон можно назвать универсальным для скатных конструкций.

Самостоятельное вычисление угла скатов сводится к несложному геометрическому процессу, в основе которого лежит треугольник. Его катеты – высота конька и половина ширины дома, гипотенуза – один из скатов. А угол между гипотенузой и катетом – искомая величина крутизны.

Угол кровли находится в прямой связи с высотой конька. Возможно два варианта расчета этих величин:

Известна высота крыши. Если возникает желание обустроить под кровлей просторную жилую комнату с приемлемой высотой потолка, то высота конька может быть определена заранее. Имея известные два катета, несложно узнать величину искомого угла.

Примем следующие обозначения:

• H – высота конька;
• L – ширина половины дома;
• α – искомый угол.

Находим тангенс нужного угла по формуле:

tg α = H / L

Величину угла по полученному значению узнаем из специализированной таблицы тангенсов.

Заранее определен угол наклона. При желании использовать определенный кровельный материал или в связи с погодными условиями в регионе уклон кровли может быть определен заранее. По его значению можно определить высоту конька дома и проверить – возможно ли создание под этой кровлей жилой комнаты. Для обустройства помещения высота конька должна быть не менее 2,5 м.

Оставляем условные обозначения из предыдущего примера и подставляем известные величины в следующее уравнение:

H = L * tg α

Таким образом, процесс вычисления угла наклона значительно проще и быстрее, чем анализ всех совокупностей для определения его оптимального значения для конкретного региона и здания.

Далее рассмотрим детально для односкатной крыши

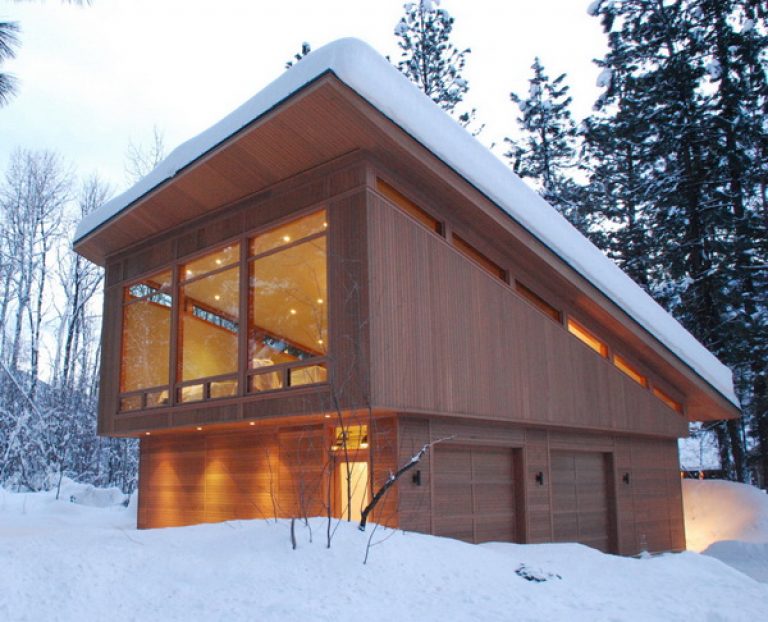

В связи с тем, что односкатная крыша опирается на стены, имеющие разную высоту, то расчет заданного угла наклона производят, просто поднимая одну из стен дома.

Проводим вдоль стены перпендикуляр L сд (длина стены дома), берущий свое начало в точке, где оканчивается короткая стена и опирающийся на стену, имеющую максимальную длину.

Для того, чтобы рассчитать длину стороны L bc, следует воспользоваться тригонометрической формулой.

Если длина стены дома L сд равняется 10 метрам, то, чтобы получить угол наклона 45 градусов, длина стены L bc должна ровняться 14.08 метра.

Определение уклона при строительных работах

Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

Советы в статье «Виды укладки ламината» здесь .

Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

Единицы измерения угла ската

Из школьного курса геометрии все знают, что величина любого угла измеряется в градусах. Уклон кровли в этом случае – не исключение. Но необходимо обозначить, что в технической литературе, в ГОСТах и справочниках встречают и другие единицы измерения. А именно: проценты и отношения сторон.

В первую очередь надо обозначить, что подразумевают под углом ската крыши. На фото ниже он обозначен латинской буквой альфа.

Угол наклона ската кровлиИсточник remontik.org

В строительной сфере крыши с углом наклона выше 50° встречаются редко. К ним можно отнести башенки в готическом стиле или нижние скаты мансардных кровель. В основном максимальный параметр – 45°.

Что касается двух других единиц измерения, то отношение сторон – это так называемая упрощенная дробь. В ее основе лежат два размера: высота крыши, на фото она обозначена буквой «Н», и проекцией ската, обозначенная буквой «L». Соотношение должно быть таким: Н/L.

Добавим, что проекция длины ската – это, по сути, половина ширины дома, если крыша двускатная симметричная, или полная ширина, если крыша односкатная. При этом угол наклона так и пишется дробью, к примеру, 1:3.

В некоторых конструкций обозначение дробью неудобно. К примеру, если она выглядит вот так: 4:13. Поэтому используют процентное исчисление. Оно рассчитывается таким образом:

4:13х100=30,77%

Уклон кровли в процентах и градусах используется профессиональными строителями чаще, чем отношение сторон, потому что такое обозначение применяется в справочниках и технической литературе. То есть это чисто технические единицы измерения. Хотя перевести из одной единицы измерения в другую не сложно. На фото ниже показан перевод из градусов и отношении я сторон и наоборот.

Пропорции соотношения градусов к размерам крышиИсточник obustroeno.com

Если есть необходимость перевести градусы в проценты, то, исходя из рисунка выше, можно сделать несколько математических выкладок. За 100% берется угол, равный 45°. Теперь можно найти, сколько градусов в одном проценте. Для этого надо:

45/100=0,45°. Переводим в минуты, получается 27’. То есть 1% – это 27 градусных минут.

Можно подойти к решению поставленной задачи с обратной стороны. То есть перевести градусы в проценты. Здесь обратное соотношение:

100/45=2,22%

Получается так, что в одном градусе 2,22%.

Разуклонка кровли

Разуклонка – это ряд мероприятий, применяемых для создания наклона на плоских крышах, устройства на них коньков и ендов. Благодаря этому уклон односкатной крыши способствует решению проблем с накоплением осадков на ее поверхности. Уклон нужно просчитать заранее. ещё до того, как сделать односкатную крышу. Минимально допустимым показателем для плоских кровель считается величина 1,5 градуса (подробнее: «Какой минимальный уклон плоской кровли «). Наклон ската необходимо обустроить таким образом, чтобы вода с его поверхности стекала в водоприемные воронки. Для этих целей применяют керамзит или цементные стяжки, но последние значительно увеличивают нагрузку на кровлю.

Если разуклонку выполняют при проведении ремонта, а не при строительстве нового здания, тогда используют плитные материалы, а также пенополиуретан или пенобетон.

Какую кровлю выбрать, подробнее на видео:

Как разметить прямой угол рулеткой

Разметка может основываться как на общей теореме Пифагора, так и на принципе «египетского треугольника». Однако
это только в теории линии просто чертятся на бумаге, «ловить» же все выбранные размеры растянутыми шнурами или
линиями на полу — задача посложнее.

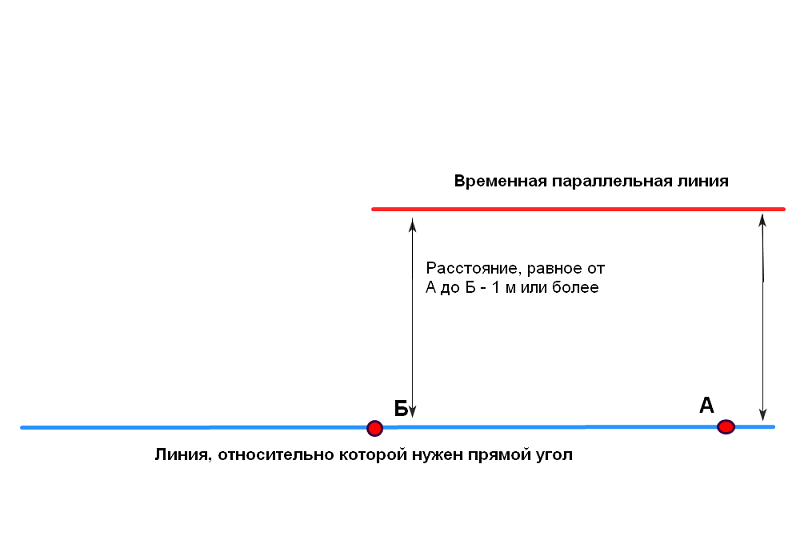

Поэтому я предлагаю упрощенный способ, основанный на диагонали 141,4 см. у треугольника со сторонами 100 см. Вся
последовательность разметки изображена на картинках ниже

Важно не забывать: диагональ 141,4 см. нужно умножать на
количество метров в отрезке А-Б

Отрезки А-Б и А-В должны быть равны и соответствовать целому числу в метрах.
Картинки увеличиваются по клику!

Определение угла уклона угломером

Угол уклона можно не только вычислить, его можно узнать при помощи угломера (уклономера). Этот инструмент (прибор) имеет вид рейки, к которой прикреплена рамка, а между планками находится ось с закрепленным маятником, состоящим из двух колец, грузика, пластинки и указателя. В вырезе инструмента видна шкала с делениями: когда рейка находится в горизонтальном положении, указатель показывает на ноль (подробнее: «Расчет уклона кровли: что учесть «).

Чтобы определить, например, уклон двускатной крыши, рейку прибора следует расположить перпендикулярно, то есть под углом в 90 градусов, относительно конька. После этого указатель маятника покажет на искомую величину, выраженную в градусах. Если требуется результат в процентах, пользуются таблицей, о которой уже писалось ранее.

Зависимость угла от места строительства

В регионах с постоянными сильными ветрами необходимо делать уклон минимальным. В связи с этим нагрузка от потоков воздуха на кровлю будет небольшой. Высокие крыши страдают от ветра гораздо больше, чем низкие. Нельзя сказать, что ветер не срывает покрытие с крыш, имеющих небольшой уклон. Далее узнаем, как найти угол наклона кровли для зданий, построенных в регионах с постоянными ветрами:

• При небольшой интенсивности воздушных потоков уклон имеет значение 34-40 градусов;
• При наличии сильных ветров этот показатель уменьшают до 15…25 градусов.

В местности с большим количеством атмосферных осадков наклон желательно увеличивать до параметров в 60˚. Такой уклон позволит быстро выводить снег и воду за пределы покрытия. Уклон крыши обычно меняется в диапазоне 9…60˚, но самыми распространёнными вариантами уклона считается диапазон 19…44 градуса.

Расчет угла, если вектор задан координатами

В случае, когда направляющие расположены на двухмерной плоскости с заданными координатами в виде \(\overrightarrow a=\left(a_x;a_y\right)\) и \(\overrightarrow b=\left(b_x;b_y\right)\), то угол между ними можно найти следующим образом:

\(\cos\left(\widehat{\overrightarrow a;\overrightarrow b}\right)=\frac{\left(\overrightarrow a;\overrightarrow b\right)}{\left|\overrightarrow a\right|\times\left|\overrightarrow b\right|}=\frac{a_x\cdot b_x+a_y\cdot b_y}{\sqrt{a_x^2+a_y^2}\cdot\sqrt{b_x^2+b_y^2}}\)

Если же координаты находятся в трехмерном пространстве и заданы в виде:

\(\overrightarrow a=\left(a_x;a_y;a_z\right)\)

\( \overrightarrow b=\left(b_x;b_y;b_z\right)\)

то формула принимает такой вид:

\(\cos\left(\widehat{\overrightarrow a;\overrightarrow b}\right)=\frac{\left(\overrightarrow a;\overrightarrow b\right)}{\left|\overrightarrow a\right|\times\left|\overrightarrow b\right|}=\frac{a_x\cdot b_x+a_y\cdot b_y+a_z\cdot b_z}{\sqrt{a_x^2+a_y^2+a_z^2}\cdot\sqrt{b_x^2+b_y^2+b_z^2}}\)

Пример расчета уклона кровли в градусах

Чтобы понять, как высчитать угол крыши, стоит рассмотреть процесс расчетов на конкретном примере. Для примера будут взяты следующие данные: обрешетка имеет толщину 2,5 см, один квадратный метр кровли весит 15 кг, в качестве теплоизоляционного материала используется утеплитель толщиной 10 см, квадратный метр которого имеет вес 10 кг, а для покрытия используется ондулин с весом 3 кг на квадратный метр.

Расчет ската крыши проводится в соответствии с описанной выше методикой. Подстановка имеющихся данных приводит к следующему выражению: (15+10+3)х1,1 = 30,8 кг/кв.м. Полученная величина вполне допустима – среднестатистическая нагрузка на крышу жилых зданий составляет немногим меньше 50 кг/кв.м. Кроме того, в формуле присутствует коэффициент 1,1, который немного увеличивает фактический вес кровельной конструкции и позволяет в дальнейшем заменить кровельное покрытие на более тяжелое.

Как измерить уклон

Таблица соотношения градус/процент уклона кровли.

На графике ищем наклонную линию, с которой стыкуется дугообразная стрела 2. Пересечение наклонной линии c вертикальной шкалой определяет уклон, минимально допустимый для данной крыши, который равен 50%. Нам известно, что уклон ската определяется отношением высоты конька к половине его заложения. Произведем расчет таким образом:

i = 10 метров (заложение)

h = 4 метра (высота конька)

i= h / (1/2) = 4 / (10/2) = 0,8

Для того чтобы измерить уклон в %, это отношение умножают на 100

Таким образом, уклон в 80% при соблюдении норм строительства обеспечит достаточный сброс дождевой воды со всей площади. Для кровли из рулонных полимерно-битумных, битумных и мастичных материалов с уклоном 10° необходим защитный слой для основного водоизоляционного покрова из гравия либо каменной крошки, у которой марка морозостойкости не меньше 100. Такой же защитный слой применяется для кровли крыши с помощью пленочных рулонных материалов с углом до 2,5%. Слой для защиты из гравия должен быть толщиной 1-1,6 см, а слой крупнозернистой посыпки — 0,3-0,5 см.

Причем на крышах с уклоном примерно до 2,5% с использованием эластомерных пленочных материалов в рулонах, выполненных свободной кладкой, необходим утяжеляющий слой гравия из расчета 50 кгс/кв.м.

На крышах из битумно-полимерных или битумных покрытий в рулонах с углом наклона выше 10% верхний слой гидроизоляционного покрова выполняется из крупнозернистой посыпки. На крышах из мастичных материалов с углом больше 10% предусматривается защитный слой из красочных составов.

При создании крыши из асбестоцементных листов, а также профнастила и металлической черепицы с наклоном до 20% по всей площади необходимо производить герметизацию стыков. Не более чем на 5% можно допустить отклонение уклона кровли из мелкоштучных материалов. Производя эти расчеты, можно узнать площадь помещения мансарды или чердака.

Угол между векторами

Определение

Угол между векторами — это угол между отрезками, которые изображают эти две направляющие и которые отложены от одной точки пространства. Другими словами — это кратчайший путь, на который можно повернуть один из векторов вокруг его начала до положения общей направленности со вторым.

На изображении это α, который также можно обозначить следующим образом:

\(\left(\widehat{\overrightarrow a;\overrightarrow b}\right)\)

Как и любой другой угол, векторный может быть представлен в нескольких вариациях.

Острый:

Тупой:

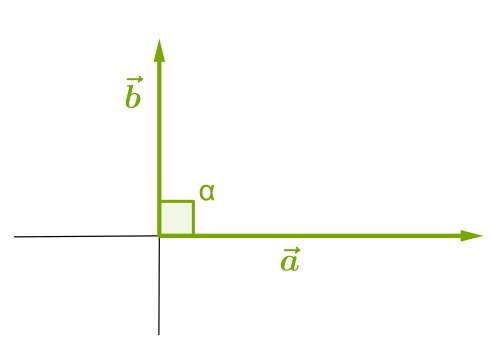

Прямой:

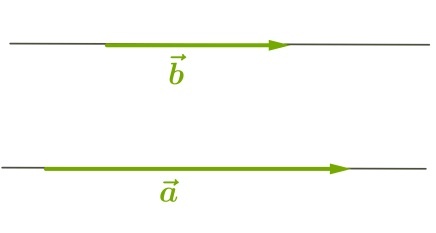

С величиной \(0^\circ\) (то есть, векторы сонаправлены):

С величиной \(180^\circ\) (векторы направлены в противоположные стороны):

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

• Первым делом нужно рассчитать ширину пролета;
• Полученная величина делится на 2;
• Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Как решить треугольник

Здесь размещен онлайн-калькулятор, с помощью которого можно решить треугольник по трем, двум сторонам и углам, по теореме синусов и косинусов, то есть показывается, как находить углы в треугольнике.

Решение треугольников можно находить с помощью таблицы Брадиса. Здесь ответ вычисляется автоматически компьютерной программой онлайн, быстро и удобно.

Если нужны формулы и решения задач на теоремы косинусов и синусов с ответами, то можно найти подробное и точное решение, если использовать бесплатный калькулятор треугольника.

В решении подробно показывается, как найти третью сторону по двум сторонам и углу между ними или как определить неизвестные стороны треугольника, если известна одна сторона.

Какие факторы влияют на выбор наклона кровли

Несмотря на то что человечество постоянно развивается и уже не зависит от природных обстоятельств, все-таки именно эти условия зачастую влияют на выбор наклона.

Атмосферные осадки, скопление которых грозит провалом крыши или появлением сырости и грибка. Если в данном регионе постоянные дожди, ливни, грозы и снегопады являются обычным делом, то уклон кровли должен быть увеличен. Быстрое избавление крыши от воды — залог долговечности строения.

В регионах с сильными ветрами, например в степях, как никогда важно найти золотую середину. Слишком высокую крышу ветер может попросту завалить, а плоскую — сорвать. Самый оптимальный уклон кровли — от 30 до 40 градусов

В регионах с сильными порывами ветра — от 15 до 25 градусов

Самый оптимальный уклон кровли — от 30 до 40 градусов. В регионах с сильными порывами ветра — от 15 до 25 градусов.

При выборе уклона кровли в обязательном порядке стоит учитывать эти два серьезных фактора. Разобравшись в этом вопросе, дальнейшая работа по настилу будет значительно упрощена.

По ГОСТу и СНиПам, которые действуют на территории Российской Федерации, следует измерять угол кровли только в градусах. Во всех официальных данных или документах используется только градусное измерение. Однако рабочим и строителям «на местности» проще ориентироваться в процентах. Ниже приведена таблица соотношения градусной меры и процентной — для более удобного использования и понимания.

Пользоваться таблицей достаточно просто: узнаем исходное значение и соотносим его с нужным показателем.

Для измерения существует очень удобный инструмент, называемый уклономером. Это рейка с рамкой, посередине ось и шкала деления, к которой прикреплен маятник. На горизонтальном уровне прибор показывает 0. А при использовании его вертикально, перпендикулярно коньку, уклономер показывает градус .

Помимо этого инструмента, широкое распространение получили также геодезические, капельные и электронные приборы для замера уклона. Рассчитать градус уклона также можно и математическим способом.

Чтобы рассчитать угол уклона, необходимо выяснить две величины: В — вертикальная высота (от конька до карниза), С — заложение (горизонталь от нижней точки ската до верхней). При делении первой величины на вторую получается А — угол уклона в градусах. Если вам нужен показатель угла кровли в процентах, обратитесь к таблице выше.

Теорема Пифагора

Проверить прямой угол поможет известная каждому со школьных времен теорема Пифагора. Вспомним определение: ”В прямоугольном треугольнике квадрат длины гипотенузы равен сумме квадратов длин катетов” ( a 2 + b 2 = с 2 ), где a и b – катеты, а с – гипотенуза. Подставив в формулу известные нам две величины, получим неизвестную третью.

А теперь вернемся к нашим замерам и применим теорему на практике.

Для того, чтобы проверить угол, отмечаем на обеих стенах произвольные отрезки, желательно отмерять их побольше, чтобы удобнее было отмерять диагональ между ними. После того, как вы отметили эти отрезки, возведите длину каждого в квадрат и сложите. Из полученного результата извлеките квадратный корень (для удобства можно воспользоваться калькулятором). Теперь замеряем рулеткой длину диагонали между двумя отрезками, она должна совпадать с полученным результатом. Если в результате измерения получилось другое число, то угол не равен 90 градусов.

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).

В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

• Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
• Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
• Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
• Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
• Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
• Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька

Расчет крыши

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Влияние угла наклона на объем помещения мансарды

Если дом возводится с мансардой, то угол наклона скатов приобретает прикладное значение. И здесь соотношение прямое, то есть чем больше угол, тем больше объем мансарды. Чтобы было понятно, на фото ниже это хорошо видно.

Соотношение угла наклона скатов к объему мансардного помещенияИсточник legkovmeste.ru

Приведем пример, основанный на верхнем рисунке. Здесь четко видно, что высота помещения зависит от параметров наклона крыши. При этом надо учитывать, что оптимальная высота не должна быть меньше 2,5 м. А значит, угол наклона скатов мансарды минимально должна быть 25°

Но обратите внимание, что при таком расположении элементов кровли не учтен объем помещения. То есть ширина комнаты не будет больше 3 м

Это притом, что ширина дома – 10 м. Получается, что используется всего лишь 30% от пространства.

А значит, надо увеличивать значение угла. И чем больше он, тем больше полезная площадь мансарды. Но здесь есть обратная сторона медали. Увеличивая угол, увеличивается высота конька. А это расходы стройматериалов на возведение крыши, плюс увеличение парусности конструкции

Поэтому очень важно найти золотую середину. К примеру, 40° практически решают все проблемы

Чтобы отойти от этих проблем раз и навсегда, строители давно применяют совершенно другую конструкцию. Она сложна и в сооружении, и в проведении расчетов, но этот вариант решает проблему полезной площади помещения, не увеличивая высоту крыши.

Конструкция мансардной крышиИсточник ok.ru

Расчет высоты конька и угла наклона крыши:

Заключение по теме

Проведение расчетов кровельной конструкции – прерогатива специалистов. Потому что правильный расчет, того же угла наклона, это надежность крыши в целом. Но ориентироваться в некоторых технических понятиях будет полезно и владельцам строящихся домов.
