Выбор автоматического выключателя

Расчет сечения кабеля. Ошибки. Какую нагрузку выдерживает автомат на 25 ампер

Расчет сечения кабеля. Ошибки

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info!

Этот материал будет посвящен тому, как НЕ НАДО выбирать сечение кабеля.

Часто встречаю, что необходимое сечения кабеля выбирают по количеству киловатт, которые можно «нагрузить» на этот кабель.

Обычно аргумент звучит так: «Кабель сечением 2,5 мм2  выдерживает ток 27 ампер (иногда и 29 ампер), поэтому ставим автомат на 25 А.»

И на практике иногда попадаются розеточные группы, защищенные автоматом на 25А, а освещение — автоматом 16А.

Такой подход при выборе автоматических выключателей приводит к перегреву, оплавлению и повреждению изоляции, и как результат — к короткому замыканию и возгоранию.

Обратимся к таблице 1.3.4. из ПУЭ.

Допустимый длительный ток для медных проводов проложенных скрыто — 25 А. Вроде бы все правильно, так ли это?

Если установить автомат на 25А, что называется «в лоб», а из курса по автоматическим выключателям мы помним, что тепловая защита автомат а сможет сработать при превышении номинального тока на 13%, что в нашем случае составит 25х1,13=28,25А. И время срабатывания будет более часа.

А при перегрузке на 45% тепловой расцепитель сработает за время менее 1 часа, т.е. 25Ах1,45=36,25 А. Но может сработать и за час.

Понятно, что при таких токах кабель просто сгорит.

В случае установки на освещение автомата 16А результат будет аналогичный, можете посчитать самостоятельно.

К тому же розетки выпускаются на максимальный ток 16А, а выключатели — 10А. Если установить на розетки и освещение завышенные номиналы автоматических выключателей — это приведет к их оплавлению, разрушению контактов и потенциально к возгоранию. Я думаю, вы встречали оплавленные розетки — результат подключения очень мощной нагрузки, на которую розетки не рассчитаны.

ЗАПОМНИТЕ! В наших квартирах и домах розеточные группы выполняются кабелем 2,5 мм2 с установкой автоматического выключателя 16А, группы освещения  выполняются кабелем 1,5 мм2 с установкой автомата 10А. Меньший номинал можно, больший нельзя!

Разновидность такого подхода: выбивает автомат, особенно для розеточной группы кухни, где подключаются мощные приборы. Про запас, чтобы «не выбивало», устанавливается автомат 32А и даже 40А. И это при проводке, выполненной кабелем 2,5 мм2!!! Последствия очевидны и рассмотрены выше.

Еще встречаются ситуации, когда до ответвительной коробки закладывают кабель большего сечения (например 4 мм2), а затем разводят линии по 2,5 мм2 и в электрическом щите устанавливают автомат на 25А или 32А.

Ток автоматического выключателя необходимо выбирать, исходя из самого слабого места в линии, в нашем примере — это кабель 2,5 мм2. Поэтому такую группу все равно необходимо защищать автоматом на 16А.

Если установить автомат на 25А, то при включении в одну из розеток нагрузки, близкой к 25А, кабель до ответвительной коробки сгорит, а для кабеля сечением 4 мм2 от ответвительной коробки до автоматического выключателя — это будет нормальный режим.

Все эти моменты необходимо учитывать при расчете сечения кабеля.

Смотрите подробное видео:

Расчет сечения кабеля. Ошибки

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели — стратегия выбора.

Как рассчитать номинальный ток автоматического выключателя?

Расчет сечения кабеля.

Автоматические выключатели — конструкция и принцип работы.

Номинал токовые характеристики автоматических выключателей.

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info

Расчет и выбор автомата по мощности и току

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Классификация

Согласно классификации ГОСТа 9098-78, в ответ на то, какие бывают автоматы, стоит указать, что аппарат бывает:

• однополюсным, двухполюсным, трехполюсным и четырехполюсным;
• токоограничивающим и нетокоограничивающим;
• выкатным и стационарным;
• селективным и неселективным;
• ручным, двигательным и пружинным.

Бывает создан для работы с постоянным или переменным током, иметь в себе максимальный, независимый или нулевой токовый расцепитель. Также есть классификация по выдержке времени, по контактам, по внешним проводникам, по степени защиты и присоединению проводников.

Число полюсов

По числу полюсов бывает одно-, двух-, трех- и четырехполюсная модель. Чаще всего используется в работе одно- и двух-полюсная модель, несмотря на сниженный класс автоматических выключателей защиты.

Обратите внимание! Это характеристика показывает тот факт, сколько можно подключить проводов к аппарату, чтобы защитить сеть. Однополюсная модель как одна из самых распространенных

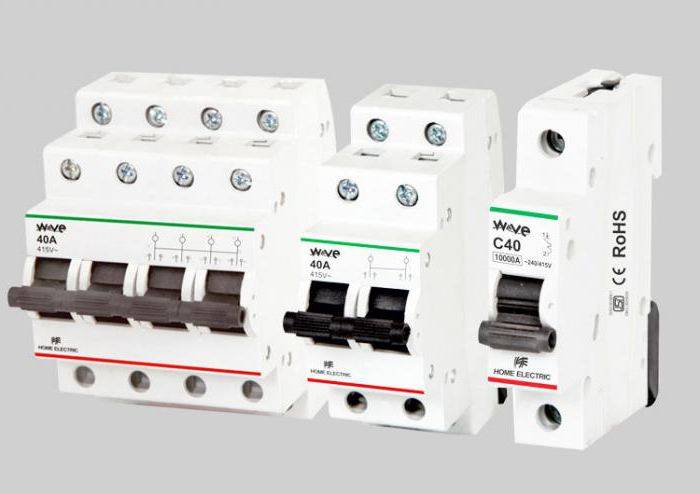

Однополюсная модель как одна из самых распространенных

Время токовый параметр

Время-токовая характеристика автомата — зависимость времени срабатывания устройства от энергии электричества, которая протекает через него. Прописывается на каждом устройстве буквой В, С и Д. В первом случае аппарат выключается за 20 секунд. Создан для домашнего использования. Во втором случае автомат выключается за 10 секунд. Применяется как в быту, так и в промышленной сфере. Автовыключатели, имеющие последнюю техническую характеристику, используются только в промышленности. Они работают с током в 14 ампер и выключаются за 10 секунд. Эту разновидность эффективно используют в проводке.

Номинальный ток

Всего на данный момент известно о двенадцати модификационных моделей автоматов, которые отличаются по номинальному току. Этот параметр ответственен за то, чтобы при превышении номинального напряжения срабатывал автомат. Аппарат с малым номиналом используется там, где малое количество электрооборудования. Выключатели в 16 ампер позволяют обеспечить бесперебойной работой всей квартиры. Автоматы с номиналом в 32 ампера защищают проводку квартиры. Аппараты, имеющие большое значение амперов, используются для силового оборудования, имеющего большую мощность.

Модель с номинальным током в 16 ампер

Отключающая способность

Отключающая способность — характеристика, при которой автомат срабатывает, если напряжение в сети выше установленного номинального токового значения.

Как перевести амперы в ватты

Как перевести амперы в ватты

Не каждая домохозяйка сразу сообразит, как перевести амперы в ватты или в киловатты, либо наоборот — ватты и киловатты в амперы. Для чего это может потребоваться? Например, на розетке или на вилке указаны такие цифры: «220В 6А» – маркировка, отражающая предельно допустимую мощность подключаемой нагрузки. Что это значит? Какой максимальной мощности сетевой прибор можно включить в такую розетку или использовать с данной вилкой?

Чтобы получить значение мощности, достаточно перемножить две эти цифры: 220*6 = 1320 ватт — максимальная мощность для данной вилки или розетки. Скажем, утюг с паром можно будет использовать только на двойке, а масляный обогреватель — только в половину мощности.

Итак, чтобы получить ватты, нужно указанные амперы умножить на вольты: P = I*U – ток умножить на напряжение (в розетке у нас примерно 220-230 вольт). Это главная формула для нахождения мощности в однофазных электрических цепях.

Переводим ватты в амперы

Или случай, когда мощность в ваттах нужно перевести в амперы. С такой задачей сталкивается, например, человек, решивший выбрать защитный автомат для водонагревателя.

На водонагревателе написано, допустим, «2500 Вт» – это номинальная мощность при сетевых 220 вольтах. Следовательно, чтобы получить максимальные амперы водонагревателя, разделим номинальную мощность на номинальное напряжение, и получим: 2500/220 = 11,36 ампер.

Итак, можно выбрать автомат на 16 ампер. 10 амперного автомата будет явно не достаточно, а автомат на 16 ампер сработает сразу, как только ток превысит безопасное значение. Таким образом, чтобы получить амперы, нужно ватты разделить на вольты питания — мощность разделить на напряжение I = P/U (вольт в бытовой сети 220-230).Сколько ампер в киловатте и сколько киловатт в ампере

Бывает часто, что на сетевом электроприборе мощность указана в киловаттах (кВт), тогда может потребоваться перевести киловатты в амперы. Поскольку в одном киловатте 1000 ватт, то для сетевого напряжения в 220 вольт можно принять, что в одном киловатте 4,54 ампера, потому что I = P/U = 1000/220 = 4,54 ампер. Верно для сети и обратное утверждение: в одном ампере 0,22 кВт, потому что P = I*U = 1*220 = 220 Вт = 0,22 кВт.

Для приблизительных расчетов можно учитывать то, что при однофазной нагрузке номинальный ток I ≈ 4,5Р, где Р — потребляемая мощность и киловаттах. Например, при Р = 5 кВт, I = 4,5 х 5 = 22,5 А.

Как быть, если сеть трехфазная

Если выше речь шла об однофазной сети, то для трехфазной сети соотношение между током и мощностью несколько отличается. Для трехфазной сети P = √3*I*U, и чтобы найти ватты в трехфазной сети, необходимо умножить вольты линейного напряжения на амперы в каждой фазе и еще на корень из 3, например: асинхронный двигатель при 380 вольтах потребляет ток 0,83 ампера на каждую фазу.

Чтобы найти полную мощность, перемножим линейное напряжение, ток, и домножим еще на √3. Имеем: P = 380*0,83*1,732 = 546 ватт. Чтобы найти амперы, достаточно мощность прибора в трехфазной сети разделить на величину линейного напряжения и на корень из 3, то есть воспользоваться формулой: I = P/(√3*U).Заключение

Зная, что мощность в однофазной сети равна P = I*U, а напряжение в сети равно 220 вольт, ни для кого не составит труда вычислить соответствующую мощность для того или иного значения тока.

Зная обратную формулу, что ток равен I = P/U, а напряжение в сети равно 220 вольт, каждый легко найдет амперы для своего прибора, зная его номинальную мощность при работе от сети.

Аналогично ведутся вычисления и для трехфазной сети, добавляется лишь коэффициент 1,732 (корень из трех – √3). Ну и удобное правило для сетевых однофазных приборов: «в одном киловатте 4,54 ампера, а в одном ампере 220 ватт или 0,22 кВт» – это прямое следствие из приведенных формул для сетевого напряжения в 220 вольт.

Если у вас остались вопросы, можете задать их нашим инженерам.

Расчёт сечения кабеля

Этот расчёт важнейший в общем расчёт электропроводки квартиры. От него будет зависеть безаварийная и стабильная работа электропроводки, а также её безопасность для окружающих.

Расчёт сечения кабеля проводится по мощности планируемых к подключению электроприборов и длине электрических линий. Второй расчёт называется расчётом потерь, и он не актуален для проводки квартиры.

Сечение кабеля рассчитываем по мощности на основе простых законов физики из курса средней школы и таблиц ПУЭ.

Напомню, ПУЭ это «Правила Устройства Электроустановок» — базовый нормативный закон электрика. Скачать его можно тут и тут.

Простейший расчёт по мощности проводим на основе закона Ома: Электрическая мощность сети прямо пропорциональна силу тока и напряжению в сети. Нам нужно рассчитать не мощность, а силу тока, поэтому нам актуальна такая версия закона: сила тока в электрической цепи прямо пропорциональная мощности, и обратно пропорциональна напряжению в цепи.

Читать: Электрический кабель для квартиры, какой выбрать

Математическая формула расчёта выглядит так:

P=U×I

Для этой формулы у нас точно известно напряжения в цепи (U). Бытовое напряжение в квартире равно 220-230 Вольт.

Мощность для формулы (P) нам нужно посчитать самостоятельно, сложив потребляемые мощности всех бытовых приборов, которые будут включены в эту электрическую цепь.

Взять мощность бытовых приборов можно из их паспорта, описании в магазине или запросив в Интернет поиск «мощности бытовых приборов». Вы легко найдете таблицу основных бытовых приборов используемых в квартире.

Имея суммарную мощность и напряжение цепи, мы легко посчитаем максимальную силу тока (I) этой цепи. Например, вы делаете новую розетку для электрической плиты. Пусть по паспорту её максимальная мощность будет 5100 Вт. Напряжение мы знаем оно 220 Вольт. Простым делением получаем, что максимальная сила тока этой цепи будет 23,18 А. Округляем в большую сторону, получаем, что сила тока этой цепи, с максимальной нагрузкой, будет 24 Ампера.

Имя это значения, мы легко рассчитаем сечение необходимого кабеля, воспользовавшись таблицам 3 из ПУЭ. Не буду приводить все таблицы ПУЭ, покажу сводный вариант расчёта:

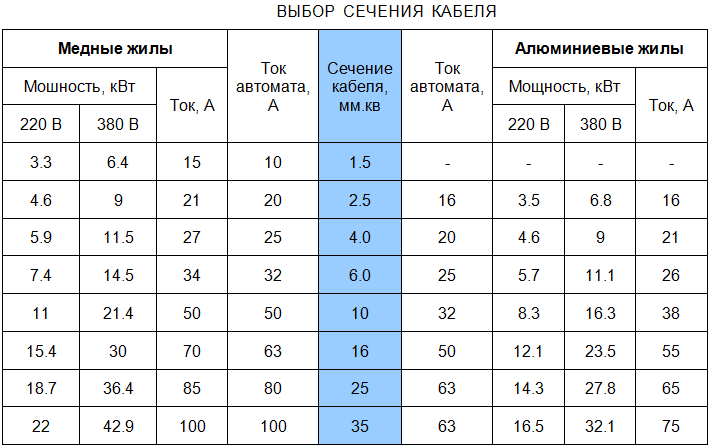

Как видите по таблице, вы легко по силе тока определите сечение необходимого кабеля. Более того вы можете это сделать даже по расчётной мощности включаемый приборов.

Для чего нужен

Автомат считается устройством, главной задачей которого является обеспечение неопасного использования электрической сети. Также он занимается предохранением оборудования от сверхтока, считающегося коротким замыканием с перегрузкой. Подобное оборудование включается и выключается от электрической цепи. Оснащается или электромагнитным расцепителем или комбинированным видом. Благодаря этому можно защитить цепь. Главным его плюсом служит тот факт, что он позволяет защитить электрическую установку или трансформаторную подстанцию от короткого замыкания, перегрузки сети и поломки в результате частого отключения сети.

Защита сети как основная задача автоматического отключателя

Имеет на своем корпусе маркировки номинального тока, коммутационной способности, класса токоограничения, номинальной отключающей способности и время-токовой характеристики срабатывания расцепительной системе. Бывает однополюсным, двухполюсным, трехполюсным и четырехполюсным и подходит для соответствующих названию фаз сетей.

Важно! Чаще всего его используют для защиты электрической плиты или других кухонных нагревательных приборов. Также его применяют, чтобы уберечь систему освещения с двигательной, трансформаторной системой

Критерии выбора

Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.

Бренд и цена как критерий выбора автоматического отключателя

По мощности нагрузки

Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.

Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.

Мощность нагрузки как критерий выбора

По сечению кабеля

Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.

Обратите внимание! Как правило, для дома выбирается сечение 3*4

Важно суммировать все электроприборы, даже те, которые включаются на короткое время

По току короткого замыкания (КЗ)

Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер

Поэтому сегодня особенно распространены системы с 10 килоампер.

По длительно допустимому току проводника

Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети

Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом. Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время

Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд

Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.

В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.

Разводка однофазного щитка

Например, к щиту подключаются — плита (варочная панель) 7,2 кВт; духовой шкаф 4,3 кВт; кухня 5,5 кВт; комната 3,5 кВт; ванная 3,5 кВт; двигатель 3-фазный 1,5 кВт; розетка 3-фазная.

Рассмотрим такую ситуацию: у вас была однофазная сеть и теперь дали разрешение на проведение трехфазной. В этом случае нужно все потребители распределить по фазам.

Самый мощный прибор это варочная панель (плита) 7,2 кВт, которую нужно посадить на первую фазу. На вторую подключить духовой шкаф и комнату. В итоге получается 7,8 кВт. А на третью фазу подключить кухню и ванную комнату. Общая мощность получится 9 кВт. Прибавим еще мощность двигателя, разделив ее на каждую фазу одинаково. В итоге получилось: на первой фазе 7,8 кВт; на второй фазе 9,4 кВт; на третьей — 9,6 кВт. Приблизительно распределили нагрузку по фазам по возможности равномерно. Посмотрим, какой в результате получился щиток.

• Итак, трехфазный щиток состоит из входного автомата и трехфазного счетчика. Далее, на первую фазу подключен автомат 40 Ампер, через который питается плита мощностью 7,2 кВт. Если просуммировать с двигателем, будет 7,8 кВт.
• Ко второй фазе через автомат 25 Ампер подключен духовой шкаф и микроволновая печь. Через второй автомат 16 Ампер подсоединена комната проектной мощностью 3,5 кВт. Общая мощность получилась 8,4 кВт.
• К третьей фазе подключен ДИФ автомат и обычный автомат. Через обычный автомат на 25 Ампер подключена кухня проектной мощностью 5,5 кВт. Через ДИФ автомат подключена ванная комната проектной мощностью 3,5 кВт. Общая мощность на третью фазу получается 9,6 кВт.

Распределение полной мощности двигателя на три фазы по 0,6 кВт:

• первая фаза: 7,2+0,6=7,8 кВт;
• вторая фаза: 4,3+3,5+0,6=8,4 кВт;
• третья фаза: 5,5+3,5+0,6=9,6 кВт.

По всем трем фазам максимальная мощность составляет 9,6 кВт. Если проектная мощность 8,8 кВт и входной автомат на 40 Ампер, а у нас проектная мощность на одной из трех фаз 9,6 кВт, то такой автомат не выдержит нагрузку. Если третью фазу загрузить на полную мощность, то этот автомат отключится. Поэтому, входной автомат нужно ставить на 50 Ампер.

Из этого примера видно, что при небольшом количестве потребителей можно полноценно загрузить трехфазную цепь. Иногда возникает необходимость подключить кондиционеры, электрический теплый пол и другие потребители высокой мощности.

Прежде чем покупать электрическое оборудование, надо рассчитать потребляемую мощность. Потянет ли входной автомат и разрешенный лимит по току на электроснабжение дома?

После подсчета всех нагрузок по фазам можно определить, какой мощности нужен входной автомат. Узнать в энергосбыте, какой резерв по току вам дадут. Возможно, разрешение дадут только на 25 Ампер. Придется покупать приборы из расчета на эти 25 Ампер. На фазу дается только 5,5 кВт.

В этом случае, что делать с электроплитой на 7,2 кВт? Современные электроплиты и варочные панели имеют подключение к двухфазной цепи, а иногда и к трехфазной. Кроме земляного и нулевого вывода имеется L1 и L2 (иногда L1, L2, L3). В первом случае для подключения двухфазной цепи, а во втором – подключение трехфазной цепи. Такие мощные нагрузки предусмотрены специально, чтобы можно было их распределить.

Когда делаете проект и запрашиваете проектную мощность, пытайтесь получить разрешение на мощность с запасом.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните накарту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Номиналы автоматических выключателей по току

• уточняют схему подключения потребителей;
• собирают паспортные данные техники, измеряют напряжение;
• по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
• для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
• определяют кабельную продукцию с подходящим сечением проводника.

Правила выбора номинала

Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.

Однако в некоторых ситуациях лучше выбрать автоматический выключатель на 20А. Этим обеспечивают относительно меньшее время на отключения питания при росте тока (повышении температуры) биметаллическим разъединителем

Такая предосторожность поможет сохранить в целостности обмотки электродвигателя при блокировке вращения ротора заклинившим приводом

Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.

Основные критерии выбора

Для того чтобы правильно подобрать вводной автомат (ВА) нужно знать на какие характеристики стоит обратить внимание при покупке

Номинальный ток

Это самая важная характеристика при выборе вводного защитного устройства. Это свойство прибора обозначает максимальный ток, при превышении которого произойдёт отключение питания, за определённое время.

Вне зависимости от того, является автомат вводным или обеспечивающим защиту конкретной линии (провода), его расчёт производится по максимальной мощности потребителей электроэнергии. Номинал вводного устройства выбирают, рассчитывая мощность (или ток) всех потребителей при одновременном включении в сеть, для большей безопасности уменьшая полученное число на 10-15%, округляя в сторону меньшего значения.

Количество полюсов

Существуют автоматы с разным количеством полюсов. Однополюсные применяют для защиты отдельных линий. Функции вводного автомата обычно выполняют двух, трех или четырехполюсные автоматические выключатели.

Важное правило, которое поможет выбрать количество полюсов заключается в том, что для однофазных сетей применяют двухполюсные автоматы, а для трехфазных – трех или четырехполюсник. Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль)

Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов

Двухполюсные выключатели выполнены с общим для обоих полюсов рычагом и механизмом отключения. То есть при аварийной ситуации происходит отключение сразу двух полюсов (обычно к одной клемме подключают фазу, ко второй — ноль). Такие приборы часто применяются в однофазных сетях жилых помещений многоквартирных домов.

Трехполюсный (или четырёхполюсный) автомат используют при вводе электрического кабеля в частные дома при трехфазной сети, а также в промышленных зданиях и даже в некоторых квартирах. К каждой клемме прибора подключают по фазе (и ноль, если это четырехполюсник). Он также, как и двухполюсник имеет один общий рычаг для всех полюсов и при перегрузке отключает питание по всем фазам.

Времятоковая характеристика

Характеризует ток мгновенного расцепления и чаще всего обозначается на приборе латинскими буквами B, C или D. От времятоковой характеристики зависит чувствительность защитного устройства к пусковым токам электроприборов и оборудования. Для вводного автоматического выключателя это свойство является важным, так как оно влияет на срабатывание нижестоящих групп автоматов.

Чаще всего используют следующие типы автоматов по времятоковой характеристике:

• B – при значении тока в 3 — 5 раз выше номинального сработает электромагнитный выключатель устройства и оно мгновенно отключится;
• C – электромагнитный расцепитель отключит устройство при превышении тока в 5-10 раз;
• D – сработает при превышении тока в 10-20 раз от номинального.

Для вводного автомата в жилые помещения применяют устройства с времятоковой характеристикой типа C, так как большинство приборов в домашних условия не имеют больших пусковых токов и не будут оказывать негативного влияния на электрическую сеть квартиры или дома.

Характеристики срабатывания каждого устройства указываются в паспорте и инструкции завода-изготовителя автоматического выключателя.

Способ крепления

Все автоматические выключатели имеют стандартное крепление и помещаются на дин-рейку в электрощите. Это же правило относится и к вводным автоматам. Исключение составляют специальные устройства для промышленных целей, которые могут закрепляться без дин-рейки на специальные крепления.

Бренд выключателя

При выборе вводного защитного выключателя, также как и в случае выбора любых электротехнических устройств важно ориентироваться на известного производителя, заслужившего признание. Такие производители дают гарантию качества на свои устройства и изготавливают надежные, долговечные и безопасные автоматические выключатели. К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

К самым популярным на сегодняшний момент относятся автоматы следующих производителей:

Каким производителям стоит доверять

Выбор автомата делают с учетом фирмы-производителя. К популярным и качественным брендам относятся: АВВ, Schneider Electric, Legrand и некоторые другие. Доступную продукцию с бюджетными ценами производят фирмы EKF, IEK, TDM и другие. В работе многие изделия ведут себя практически одинаково, поэтому не всегда следует платить лишние деньги за бренд при одинаковом качестве продукции. Изделия фирмы Schneider Electric могут стоить в 3-5 раз дороже IEK.

TDM — изделие производится в Китае двумя сериями: ВА 47-29 и ВА 47-63. ВА 47-29 имеет на корпусе насечки для пассивного охлаждения. Можно опломбировать устройство специальными заглушками, продающимися отдельно. ВА 47-63 выпускаются без охлаждающих насечек. Цена всех изделий в пределах 130 руб.

Китайская фирма “Энергия” выпускает те же серии, что и TDM, но с боковыми углублениями и индикатором включения. Серия 47-63 без индикатора и углублений на корпусе.

Продукция IEK (Китай) завоевала большую популярность покупателей, как и изделия фирм DEKraft и EKF.

КЭАЗ — завод в Курске, выпускающий изделия серий ВМ63 и ВА 47-29. В комплект выключателей входят пломбы, имеется индикация включенного состояния.

Moeller производятся в Сербии и в Австрии, являются аналогами китайских автоматов защиты, но имеют более высокое качество сборки.

Schneider Electric выпускает несколько серий продукции. Стоимость в пределах 150-180 руб. Альтернативой является продукция фирмы Legrand TX.

В России многие электрике любят продукцию компании АВВ (Германия), которая отличается высоким качеством и надежностью. Выпускается две серии: S (промышленная серия) и SH (бытовая серия). Стоят изделия 250-300 руб.

Основные критерии выбора

Итак, рассмотрим, как правильно подобрать наиболее важные параметры устройства для защиты проводки в доме и квартире.

Ток КЗ

Чтобы выбрать автоматический выключатель по току короткого замыкания, необходимо учитывать важное условие – правилами ПУЭ автоматы с наибольшей отключающей способностью менее 6 кА запрещаются. На сегодняшний день устройства могут иметь номиналы 3; 4,5; 6 и 10 кА

Если Ваш дом размещен рядом с трансформаторной подстанцией, нужно выбрать автоматический выключатель, срабатывающий при предельном коротком замыкании в 10 кА. В остальных случаях вполне достаточно подобрать коммутационный аппарат номиналом 6000 Амер.
Номинальный ток (рабочий). Следующий, не менее важный критерий выбора автомата для дома – по номинальному току. Данная характеристика отображает значение тока, свыше которого произойдет разъединение цепи и, соответственно, защита электропроводки от перегрузок. Чтобы выбрать подходящее значение (оно может быть 10, 16, 32, 40А и т.д.), необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы через себя и в то же время, какая суммарная мощность всей бытовой техники, будет зависеть рабочий ток устройства коммутации. В данном случае для выбора подходящей характеристики автоматического выключателя рекомендуем сначала определить сечение кабеля в Вашем доме либо квартире, после чего руководствоваться данными таблицами:

Рекомендуем также просмотреть видео инструкцию, в которой предоставлены все необходимые таблицы и формулы для выбора автоматического выключателя по току, мощности и сечению кабеля:

Перечисленные критерии выбора автоматического выключателя являются основными, и первым делом обращайте внимание на данные параметры

Следует отметить, что экономить на автоматах очень глупо! Разница между качественным изделием (от производителя ABB либо Schneider Electric) и подделкой не слишком велика, если учитывать, что на кону стоит Ваш дом и, что более важно – жизнь!

Плюсы и минусы

Преимуществом дифавтомата в его компактности, многофункциональности, 100% защита цепи от внезапных перегрузок или иной опасности. Ну а главный «козырь» — стоимость, которая ниже, нежели суммарная стоимость УЗО и выключателя автоматического типа.

Если учитывать единичный случай, то разница не слишком ощутима, но при покупке на весь дом выгода существенная. Впрочем, многое зависит от марки изделия. Монтаж занимает мало времени, на рейке дифавтомат также помещается довольно компактно.

Есть и свои недостатки у дифавтоматов. При выходе со строя придётся приобретать изделие в комплекте, а не по отдельности.

Возникновение короткого замыкания приведёт к трудностям в поиске его причины. При разделенной установке идентификация намного проще: выключился УЗО – утечка, автомат – короткое замыкание.

Какой выбрать вид защитного устройства, вопрос не из лёгких. Как делают многие электрики: если речь идёт о небольшой квартире, тогда используйте дифавтомат.

Когда собираетесь монтировать сложные конструкции, лучше всего устанавливать отдельные блоки УЗО и выключатели автоматического типа на группу. Причём на каждую группу монтировать свой отдельный выключатель.
