Как собрать своими руками пескоструйный аппарат

Рекомендации по выбору

На выбор материала для пескоструйного аппарата будет влиять тип поверхности, его состояние и другие характеристики:

1. Толщина слоя покрытия, которые планируется удалить, прочность поверхности. Для прочных элементов абразивы невысокой твердости не подойдут, поскольку их обработка не даст желаемых результатов;
2. Для более твердых предметов следует подбирать наиболее твердый абразив, а для мягких элементов менее твердый;
3. Чтобы получить минимальное количество вмятин и сколов, лучше использовать абразивы мелкой фракции;
4. Твердое сырье для обработки с острыми краями сможет выполнить процесс с более высокой скоростью, чем абразив округлой формы;
5. Если планируется обработать поверхность один раз, тогда можно выбрать недорогой вариант в виде кварцевого песка либо купершлака.

В качестве абразивного материала также используется гранулированный пластик, стеклодробь, стеклянные шарики. Любой вид абразива для пескоструйного аппарата обладает своими свойствами, поэтому остается только сделать правильный выбор, учитывая проведение работ.

Сферы применения

Пескоструйные агрегаты имеют крайне обширную сферу применимости. В частности их применяют при следующих процессах:

• устранение с металлоизделий остатков краски, ржавых налётов, тяжёлых загрязнений, смесей оксидов;
• выполнение работы по очистке фасадов промышленных зданий и иных сооружений, стен, кирпича, бетона, гранита, тротуарной плитки, металлических деталей, деталей для авто, труб, чугунных батарей, пластика;
• обработка и шлифовка поверхностей перед определенными операциями;
• устранение избыточных фрагментов цемента с ж/б элементов;
• чистка судовых днищ от ржавчины;
• формирование декоративных эффектов «старины»;
• обезжиривание металлических площадей перед последующими операциями;
• матирование стекла, гравировка.

Универсальность метода заключается в том, что он вполне подходит для всевозможных изделий, выполненных из древесины, различных металлов, стекла, кирпича, бетона, стекловолокна.

Практика их применения показывает, что пескоструйная операция в значительной степени продлевает срок службы самых разных изделий. Абразивоструйная обработка является ключевым процессом металлообработки, создавая необычную структуру на поверхностях металлических изделий.

Некрупные предприятия и ИП используют эти устройства, реализуя услуги по обработке опорных мостовых элементов, обновлению гаражей и домов из кирпича, почерневших от копоти и ржавчины. Фрагменты построек, да и сами они в целом, получают первозданный вид, обретая как бы «вторую жизнь».

Абразивоструйная очистка предваряет проведение сварочных работ, подготавливает площадки поверхностей, придавая им шероховатость, для последующего качественного покрытия.

Более того, агрегаты используются и в дизайнерских проектах, для создания матовых узорчатых рисунков на стеклах и зеркалах, устанавливаемых на мебельных изделиях (шкафы, серванты). Плюс к этому, используя пескоструй, можно улучшить внешний вид мебельных изделий, сняв поблекшие слои и удалив мелкие дефекты.

Пескоструйная очистка применяется не только на крупных производствах, но и в домашних хозяйствах. Для этого необходимо учитывать некоторые особенности.

1. Не стоит приобретать промышленные модели, укомплектованные мощными и большими компрессорами. Удобнее и проще более компактные устройства.
2. Лучшим абразивным материалом для банальных домашних работ будут, пожалуй, кварцевые пески. Некоторые умельцы обходятся обычным песком крупных фракций из реки. Его необходимо предварительно очистить, используя несколько сит.
3. Перед началом работ нелишней будет проверка надёжности соединений актуальных узлов устройства (например, хомутов).
4. Рекомендуем, по возможности, приобретать установки от фирмы Karcher.
5. Агрегат можно собрать и своими руками, но для этого сначала надо приобрести компрессор и сопрягаемое с ним вспомогательное оборудование. В качестве емкости для смешивания воздуха с абразивом можно использовать газовый баллон. Сборка осуществляется по чертежам.

Сборка пескоструйного аппарата

Самый первый этап – это работы с баллоном, из которого поступает абразив. Идеально подойдёт резервуар, который содержал фреон, но другие типы тоже сгодятся. Работы с баллоном:

• С помощью ручной ножовки постепенно и аккуратно срезают латунную насадку.
• Для создания безопасных условий в работе со сварочной установкой потребуется удалить остатки газа из ёмкости. Компрессор без труда выдует его.
• После окончательной очистки просверливают 2 отверстия: снизу для удаления остатка материала и сбоку для поступления абразива к установке.
• В отверстия вводят и приваривают патрубки, они пригодятся для соединения с другими компонентами системы. Предпочтительно использовать патрубки с наконечниками для резьбы. От мастера требуется создание герметичного контура.
• Для создания мобильности установки и удобства транспортировки к низу привариваются маленькие колёса. Если не планируется перевозить конструкцию, рекомендуется устанавливать треногу.
• По желанию баллон оснащается вибратором, который будет воздействовать на ёмкость и разбивать комки материала. Использование станет более эффективным, и снизится частота забивания патрубков.

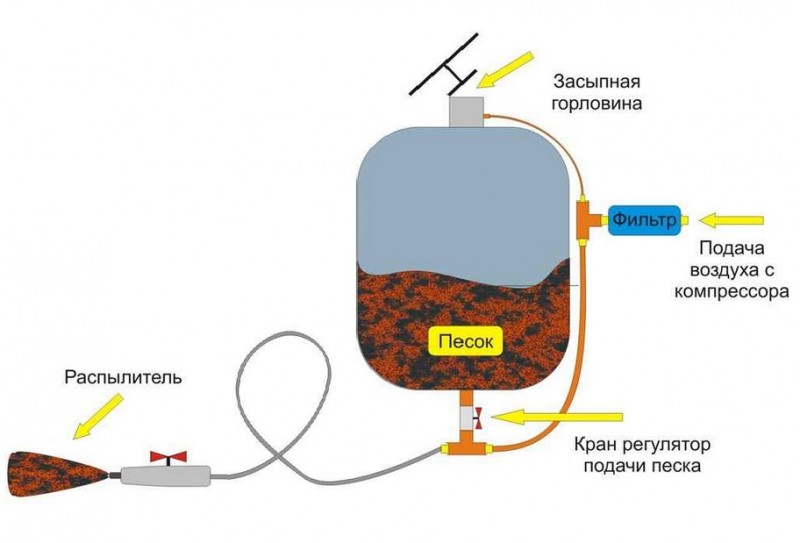

Чертеж пескоструйного аппарата

После изготовления резервуара, согласно чертежу, соединяют все элементы:

• На окончания труб фиксируются краны. Соединения осуществляются с помощью резьбы, а герметичность достигается ФУМ-лентой.
• Штуцеры монтируются на выходы тройника: на один шланг 14 мм, второй – 10 мм, но перед его фиксацией вставляется трубка из меди.
• На штуцер 14 мм надевают шланг (закрепляется хомутом), а с другой стороны устанавливают ёмкость для абразива. В конце устанавливается зажим цангового типа для фиксации сопла.
• В отверстие для воздуха монтируется тройник, затем кран для загрузки песка.
• На первый выход монтируют шланг от компрессора, а во второй – рукав от ёмкости.
• Для управления силой потока в систему вводят специальные дозаторы и краны.

Как выбрать пескоструйный аппарат

Выбирая аппарат для пескоструйной обработки металлических, стеклянных и каменных поверхностей, нужно учитывать ряд факторов

Нужно обратить внимание на такие особенности:

1. Объём бункера для абразивного материала. Если устройство не будет использоваться часто, не нужно покупать емкость большого размера.
2. Нельзя экономить на материале, из которого изготавливается сопло для пескоструя. Лучше выбирать керамику, карбид вольфрама или твердые сплавы металлов.
3. От мощности компрессора зависят возможности оборудования. Чем больше атмосфер может нагнетать устройство, тем толще слой получится снять с рабочей поверхности. Оптимальный показатель для домашней обработки — 6–8 атмосфер.
4. Чем больше диаметр соединительных шлангов и сопла, тем быстрее будет проходить очистка.
5. Модели закрытого типа должны оборудоваться системами автоматического управления.

Плюсы применения пескоструйных аппаратов

Пескоструи используются на заводах, в домашних мастерских и гаражах. Устройства обладают множеством сильных сторон. К ним относятся:

1. Высокая скорость очистки.
2. Возможность работать с разными материалами.
3. Большой выбор абразивов.
4. Быстрое устранение неровностей.
5. Возможность наносить на очищенный материал декоративное покрытие, оно лучше удерживается.

Применение пескоструйных аппаратов

Обзор популярных моделей

Среди всего ассортимента пескоструйных аппаратов выделяют такие установки:

1. ZITREK ИМ-30 015−1011. Инжекторный пескоструйный аппарат, с помощью которого выполняют очистку металлических поверхностей от декоративных покрытий, ржавчины, окалин. Объём бункера — 30 литров. Компрессор нагнетает давление до 6 атмосфер. Масса конструкции — 6 кг. Для обработки используется металлический песок, чугунная дробь, корунд.
2. Inforce S 4020B. Мощный аппарат для очистки металла от налёта, ржавчины, лака, краски. Объём бункера — 63 литра. Компрессор нагнетает давление до 8 атмосфер. Вес оборудования — 21 кг. Абразивные материалы, которые рекомендуется использовать для этого устройства — стальная крошка, стеклянная дробь, гранитные частицы.
3. КСО-80-И-ФВ-М 015−0038. Камера закрытого типа для очистки разных деталей. Объём бункера — 80 литров. Масса конструкции — 180 кг. Компрессор нагнетает давление до 7 атмосфер. Можно использовать любые абразивные материалы.
4. Сорокин 10.8. Камера закрытого типа. Подходит для промышленных предприятий благодаря большому объёму бункера для абразива — 220 литров. Камера оборудуется подсветкой рабочей зоны, резиновыми рукавами с перчатками, чтобы защищать руки. Компрессор поднимает давление до 8 атмосфер.
5. ZITREK DSMG-160 015−1178. Мощный переносной аппарат. Объём бункера — 160 литров. Давление, нагнетаемое компрессором — 12 атмосфер. Масса устройства — 96 кг.

Преимущества и недостатки

Покупка или аренда пескоструйного устройства требует определенных финансовых затрат, и в этом случае многие умельцы стараются сделать агрегат для обработки различных поверхностей самостоятельно.

Если соблюдать последовательность сборки и использовать качественные составляющие, то устройство по своим рабочим параметрам ни в чем не будет уступать профессиональному оборудованию.

Кроме этого, его можно будет дополнительно снабдить рециркуляцией воздуха, что только увеличит возможности самодельного устройства.

Вообще аппараты с рециркуляцией воздуха работают в несколько раз эффективней и обеспечивают более качественную обработку.

На фото, размещенном ниже, можно увидеть вариант самодельного устройства данного типа с рециркуляцией воздуха.

Если имеются минимальные познания в механике, процесс сборки аппарата не займет много времени и позволит сэкономить на покупке пескоструйного агрегата, собранного на заводе.

Добиться по-настоящему качественного результата можно только в том случае, если при сборке аппарата с рециркуляцией будут использованы только качественные составляющие.

Видео ниже поможет при самостоятельной сборке данного агрегата.

Собирая пескоструйный агрегат самостоятельно, не стоит спешить, так как такой аппарат может впоследствии работать неправильно и быстро выйдет из строя.

Особое внимание следует обратить на компрессор. Для данного устройства следует использовать тот компрессор, который способен создать необходимое давление воздуха

Видео:

То же самое в полной мере относится и к соплу, которое должно быть определенных размеров, а кроме этого, изготовлено только из вольфрамовых материалов.

По некоторым рабочим параметрам пескоструйное устройство, собранное самостоятельно, может уступать заводским агрегатам, однако на качество обработки это скажется не сильно.

Если данное оборудование требуется для разовой работы, то в этом случае выходом из положения может стать аренда агрегата в любом специализированном центре.

Если позволяют финансовые возможности и аппарат данного типа используется регулярно, в результате чего является необходимым, то лучше всего выбрать заводской пескоструйный аппарат, аналогичный тому, который представлен на фото в начале нашей статьи.

Видео:

Как выбрать?

От правильного выбора средства индивидуальной защиты зависит не только здоровье работника, но и его дальнейшая работоспособность

Итак, при выборе шлема для пескоструйщика нужно обращать внимание на некоторые важные критерии

• Уровень защиты, который гарантирует СИЗ. Верхняя часть изделия должна быть твердой, чтобы ни одна из частиц материала не могла ее повредить.
• Наличие возможности замены стекла. Это очень полезная функция, ведь со временем стекло запыляется и изнашивается, а работать так очень сложно.
• Вес изделия. Шлем не должен быть тяжелым. Чем он тяжелее и массивнее, тем сложнее в нем работать.
• Наличие обдувки стекла. В процессе работы стекло в любом случае будет запотевать, поэтому наличие функции обдувки будет очень кстати.
• Поднимается ли забрало на маске. Это даст возможность пескоструйщику хорошо слышать даже в шлеме.
• Наличие компрессора с сухим ходом. Лучше всего выбирать изделие именно с компрессом на сухом ходу. Он гарантирует поступление чистого кислорода, без примесей. Если вы покупаете маску на масляном ходу, внимательно ознакомьтесь с фильтрами, которые обязательно должны быть установлены в изделии такого типа.

И не стоит забывать о том, что одним из важнейших факторов выбора является производитель данного изделия. Лучше всего доверять проверенным и качественным торговым маркам, которые могут подтвердить качество своей продукции наличие необходимых сертификатов.

Специалисты рекомендуют, помимо защитного шлема с маской, покупать еще и другие средства защиты, например, перчатки, плащ, сапоги. Наличие всего комплекта даст возможность оператору установки чувствовать себя в полной безопасности при выполнении работ.

Пескоструйная камера

Если пескоструить большие детали, появляется проблема – быстрый расход абразива, большая его часть используется неэффективно, так как разлетается в стороны. Увеличить эффективность прибора позволит особая камера, которая имеет вид ящика, сваренного из металлических листов. Конструкция удобна для обработки небольших деталей автомобиля.

Изготовление камеры является затратной процедурой с точки зрения времени и сил, но оборудование реально сделать даже без особых навыков. Помимо простой конструкции сварного блока, в корпусе устанавливается стекло для контроля над процессом. Спереди просверливается 2 отверстия, к ним фиксируются перчатки несъёмного и грубого типа. Дно изготавливают из решётчатого металла или проволоки. Под дном размещают желоб для отвода использованного материала. Пистолет находится внутри. Для облегчения работ с камерой в неё устанавливают освещение и вентиляцию.

Описание пескоструя

Пескоструй предназначен для подготовки любой поверхности к дальнейшей обработке, например, покраске. На детали автомобиля, по которой прошелся пистолет пескоструйного оборудования, оседают частицы абразива, которые необходимо счистить с поверхности металлической щеткой. Область применения пескоструя чрезвычайно широка:

• снятие ржавчины;
• удаление формовочного грунта и окалины;
• избавление от старых слоев краски;
• подготовка детали к матированию;
• придание прочности кузову автомобиля;
• удаление заусениц и полировки;
• предварительная подготовка к окраске или нанесению антикоррозийных составов.

Преимуществом пескоструя является высокий уровень качества очистки при небольших затратах.

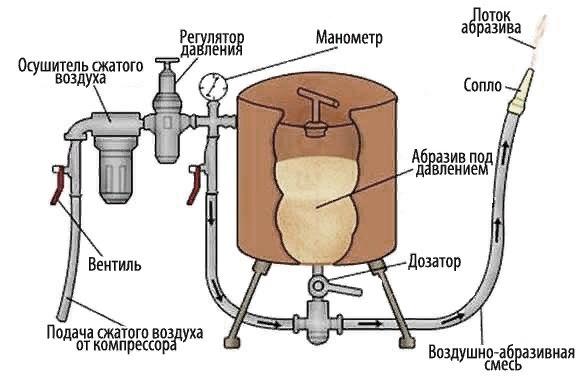

Конструктивные элементы пескоструя

Вне зависимости от размеров конкретного инженерного решения, аппарат для пескоструйной обработки условно состоит из следующих частей:

• накопительная емкость-ресивер для стабилизации параметров подачи воздуха;
• пистолет и сопло для пескоструйного аппарата, служащие как направляющий контур для потока выбрасываемых частиц;
• емкость с абразивом;
• блок автоматического регулирования давления подачи воздуха;
• автоматика аварийного отключения при, например, падении пистолета на землю или разгерметизации пескоструйной камеры;
• блок управления компрессором.

Готовую воздушно-абразивную смесь к пистолету подает шланг. От его диаметра зависит конечная производительность всей установки.

Характеристики отдельных частей пескоструя могут отличаться в зависимости от задач, которые предстоит решить при помощи той или иной модификации. Основная проблема установки состоит в том, что при выбросе абразива соплом последнее сильно изнашивается. Поэтому применяются надежные, износостойкие материалы. Большой популярностью пользуется пистолет для пескоструя с керамическим соплом, показывающий хорошие результаты долговечности.

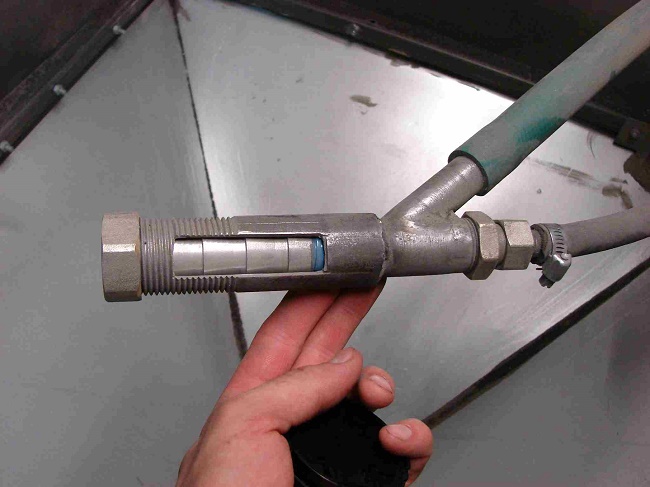

Сопло Вентури — это специальный наконечник для пескоструя, равномерно распределяющий абразив по большой площади практически без снижения скорости частиц. Такая насадка не может производится из керамики. Для изготовления элемента применяются карбид вольфрама и другие прочные сплавы. Сопло Вентури при показателе времени работы в 400 часов (зависит от материала) окупает свое применение, поскольку снижает расход абразива до 40%.

Сопло Вентури

Уже по описанию всего двух отличных друг от друга узлов с одинаковым назначением становится понятно, насколько много бывает вариантов пескоструйного оборудования. И каждый из них рассчитан на оптимальное решение отдельных задач.

Оборудование рабочего места

Правильно и удобно оборудовать помещение и рабочее место оператора помогут различные тенты, платформы, стройлеса и укрытия из брезента. Специфика работы предполагает обустройство различных спецконструкций, закрытых зон и спецприспособлений.

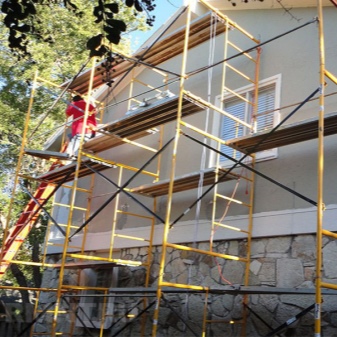

Платформы

Используются для подъёма работников вместе с агрегатом на определённую высоту (до нескольких метров). Платформы покупают или изготавливают самостоятельно. В обязательном порядке они должны быть с перилами. Для обеспечения безопасных условий работы на платформе следует соблюдать правила:

• огородить место под ней, поскольку это опасная зона, и при падении какой-либо детали посторонний может получить травму;
• оператор обязан иметь страховочные ремни безопасности или стропы;
• один раз в 20 минут надо делать перерыв в рабочем цикле для удаления абразивного скопления с платформы, так как на нём легко поскользнуться;
• абразивоструйный воздуховод закрепляется тросами или иными способами, иначе тяжесть всей рабочей нагрузки (а рукава и соплодержатели достаточно увесистые) ляжет на руки работника.

Однако следствием вертикального расположения основного воздуховода является ощутимая потеря давления в нём, особенно когда его длина достигает 30 и более метров. Тогда нужно менять нагнетательный агрегат на более мощный, а также применять воздуховоды и соединительные муфты увеличенных диаметров.

Более продвинутая форма платформы, поскольку они просторнее и возводятся обычно с перилами.

Механические подъемники

Это платформы-подъемники на телескопическом принципе, оснащённые гидроприводами. Дают возможность оперативного передвижения оператора около конструкций. Должны быть защищёны от абразивных пылеобразований.

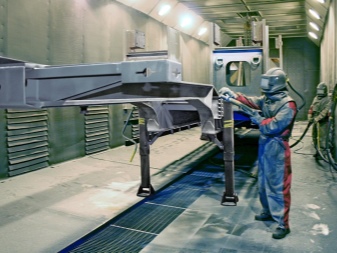

Закрытые зоны

Оборудуются, когда в ходе работы в воздухе появляются взвешенные абразивные частички и пыль. Наиболее опасны свинцовые соединения, счищаемые с различных покрытий, а также абразивы, включающие кристаллы кварца. В открытом пространстве такая пыль, передвигающаяся на значительные расстояния, способна причинять вред здоровью человека.

Другие варианты изготовления

Пескоструйный аппарат можно соорудить своими руками и из других компонентов. Так, очень неплохое оборудование получается из автомобильного компрессора, мойки высокого давления, ресивера и многих других устройств. Рассмотрим несколько схем изготовления пескоструя из подобных конструкций.

Из мойки высокого давления

В домашних условиях можно собрать очень качественный и мощный пескоструй из мойки высокого давления. К примеру, очень хорошая аппаратура получается из моек от немецкого бренда Karcher («Керхер»). Такие устройства, предназначенные для эффективной мойки автомобилей, формируют очень высокое давление воды, но при условии ее маленького расхода.

Для этого потребуются следующие компоненты:

• керамическое сопло, сделанное своими руками или приобретенное в специализированном магазине;
• шланг с армированием;
• блок смешивания, либо тройник, имеющий подходящий диаметр посадки;
• узел, регулирующий подачу, а также дозатор цилиндрического типа;
• трубка предназначенная, для того чтобы забирать абразив, она оснащается трактом подачи воздуха в закрытый резервуар с песком или любым другим абразивом.

Водяная аппаратура из мойки может работать на базе эжекторной схемы. Вода, под влиянием высокого давления, преодолевая блок смешивания со стремительной скоростью, формирует необходимый вакуум в тракте, куда подается абразив. Песок может поступать и выходить вместе с жидкостью под действием очень высокого давления.

Водяные аппараты, сделанные собственными силами, весьма удобны в эксплуатации и просты в изготовлении. Подобные устройства имеют некоторые особенности, которые нужно учитывать.

1. Мощность потока оказывается очень большой при маленьком расходе жидкости. За счет этого самодельную установку можно использовать, к примеру, для стекла, с целью матирования и других подобных работ.
2. Чтобы удавалось поддерживать стабильную подачу, необходимо задействовать такой абразив, который отличается равномерной дисперсией и маленькой фракцией. Так, в бытовых условиях эксплуатации идеальным решением станет просеянный речной песок.

Из продувочного пистолета

Если необходимо собрать компактный и максимально удобный пескоструйный аппарат, допустимо взять за его основу обычный продувной пистолет. Получаются такие устройства, которые демонстрируют довольно высокие показатели эффективности.

Надо учитывать, что производительность подобных самоделок напрямую зависит от компрессора. Для сборки качественного аппарата мастеру понадобятся нижеперечисленные компоненты:

• готовый пневматический пистолет для продувки;
• качественный сантехнический тройник;
• кран шарового типа, который понадобится для регулировки подачи абразивного компонента;
• выходное сопло вместе с прижимной гайкой.

Готовая конструкция не будет слишком сложной и замысловатой по своему устройству. В качестве резервуара, который будет задействоваться для размещения абразива, можно взять легкий баллон от маленького огнетушителя порошкового типа. Если такого компонента нет, подойдет и емкость из бутылки.

Из электрического краскопульта

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт. Подобное устройство удастся беспроблемно соорудить дома буквально за 10-20 минут

Очень быстро и просто пескоструй можно собрать, используя обычный краскопульт.

• клапан смешивания от простого пистолета-краскопульта;
• рукоятка, в которой предусмотрен механизм подачи воздушных масс;
• бутылка, в которой будут находиться абразивные смеси;
• тройник;
• кран-регулятор шарового типа.

Схема работы подобной самоделки окажется предельно простой и понятной. Чтоб собрать пескоструй из краскопульта, нужно будет действовать следующим образом.

1. Сначала нужно будет аккуратно проточить пистолет краскопульта для применения сопла подходящих размеров.
2. Далее к пистолету понадобится присоединить смешивающий тройник.
3. В завершении мастеру надо будет зафиксировать шланги, ответственные за подачу и циркуляцию.

Какой компрессор использовать для пескоструйного пистолета

Перед тем, как воспользоваться пескоструйным пистолетом, необходимо уделить внимание выбору компрессора. Сразу надо отметить, что компрессор низкой производительности для проведения пескоструйных работ не подойдет

Минимальное значение выходного давления должно составлять не менее 5 атмосфер. Производительность при этом должна составлять не менее 300-400 литров в минуту, а в идеале 500 литров в минуту

При выборе основного аппарата важно учитывать такие параметры:

1. Давление
2. Уровень потребления насадкой сжатого воздуха
3. Расход абразивных веществ
4. Скорость проведения работы
5. Тип компрессора

Определяемся с этими параметрами, на основании которых выбирается компрессор. Ниже представлена таблица, по которой можно ориентировочно просчитать расход абразивных веществ в зависимости от диаметра шланга для песка и воздуха, а также размера сопла и давления компрессора. Приведенные в таблице значения являются ориентировочными, и позволяют сориентироваться в зависимости от объема запланированных работ.

Немаловажный параметр компрессора для пескоструйной насадки — это давление. Этот параметр влияет не только на скорость выполнения работ, но еще и их качество. Если диаметр сопла насадки составляет 6,5 мм, то подойдет компрессор с минимальным давлением 4,2 атмосферы. Для сопел свыше 8 мм, требуется оборудование с показателями давления от 6,6 атмосфер и более.

Это интересно! Учитывать надо тот факт, что в соединительном воздушном шланге теряется давления до 15%-20%.

Еще один немаловажный фактор — тип компрессора. Они бывают поршневого и винтового типа. Поршневые компрессоры являются более популярными, но их недостаток в том, что в составе сжатого воздуха присутствуют частицы масляной смеси. Это приводит к тому, что песок увлажняется, и тем самым снижается производительность, а также уменьшается срок службы. Чтобы исключить увлажнение воздуха, надо пользоваться специальными осушителями.

Если необходимо выполнять большой объем работ с соблюдением высокого качества, то применять рекомендуется винтовые компрессоры. Они не только отличаются надежностью, но и эффективностью

При выборе пескоструйного пистолета важно учитывать соответствие инструмента типу и объему запланированных работ.

Публикации по теме

Как правильно пользоваться краскопультом — конструкция и принцип работы инструмента

Пистолет для продувки на компрессор виды и правильность выбора

Устройство и принцип работы камеры для пескоструя

В небольших производствах и домашних мастерских, как правило, используют только необитаемые пескоструйные камеры или же работают пистолетом на открытом воздухе. Обитаемая камера — это сложное и дорогостоящее промышленное изделие, поэтому далее будут рассматриваться только первые два вида обработки. Все обитаемые камеры имеют практически одинаковую конструкцию и отличаются между собой только своей оснащенностью, а также качеством узлов и комплектующих. Такая камера представляет собой металлический шкаф со скошенной крышкой, в которую вмонтировано смотровое окно (см. рис. ниже).

В передней стенке шкафа находятся два круглых отверстия с герметичными манжетами, в которые оператор вставляет руки во время работы. Пол у такой пескоструйной камеры решетчатый. Через него отработавший абразив ссыпается в нижнюю часть, выполненную в виде перевернутой усеченной пирамиды и выполняющую функцию контейнера-накопителя. Удаление пыли происходит с помощью вытяжки через фильтр в специальный пылесборник. Загрузка изделия в таких устройствах производится через дверку, расположенную на задней или боковой поверхности шкафа.

По типу подачи абразивно-воздушной смеси пескоструйные аппараты делятся на два вида: инжекторные, в которых воздух и абразив подаются в пескоструйный пистолет по отдельным шлангам, и напорные, в которых воздух и рабочий порошок смешиваются заранее и направляются к соплу по одному каналу. В необитаемых устройствах обычно используют первый тип, что связано с особенностью их конструкции. По этой же причине в таких пескоструйных камерах не применяют циклоны, так как разделение пыли и рабочего порошка происходит непосредственно в рабочей зоне.

Напорные передвижные установки, в основном, применяют при работах на открытом воздухе. Такое устройство включает в себя три основных компонента: компрессор, емкость с абразивным материалом и пескоструйный пистолет (см. рис. ниже).

Сжатый воздух в таком аппарате разделяется на два потока. Один из них идет напрямую, а второй создает давление в емкости, выдавливая из нее рабочий порошок в дозатор. Далее абразив смешивается с первым потоком воздуха и поступает в сопло пескоструйного пистолета.

В видеоролике ниже можно посмотреть процесс изготовления напорной пескоструйной установки, которая у автора получилась ничуть не хуже фабричной.

Обзор популярных моделей, как выбрать?

Модели, подходящие для условий гаража: модель Forsage F-90SFSB c её помощью, удаляют старую краску, подойдёт для подготовки деталей из металла к грунтовке. Модель Big Red TR4012 используется для ремонта кузовов и металлоконструкций, для очистки стен из кирпича и бетона. Модель Сорокин 10.2 удаляет с поверхностей слои краски, окалину и ржавчину.

Подходит для матирования металлических элементов под грунтовку. Устройства для профессиональной мастерской: модель Itrek DSMG-160 подходит для жёсткой очистки внешних и внутренних поверхностей, состоящих из бетона, металла и дерева. Модель Contractor DBS 200 RC нужна для очистки различных поверхностей из бетона, металла, конструкций, сооружений.

Самостоятельное изготовление пескоструев

Пескоструй можно изготовить своими руками. Схему пескоструйного аппарата можно найти в интернете. Нужно внимательно изучить ее, чтобы разобраться в конструкции, крепёжных элементах, габаритах. Зная элементы пескоструйной установки, можно приступать к подготовке материалов, инструментов. После изучения чертежа нужно подготовиться к сборке:

1. Понадобится емкость, в которой будет смешиваться абразив с воздухом. Подойдёт пустой газовый баллон.
2. Компрессор, чтобы нагнетать давление, максимальной мощностью не менее 8 атмосфер.
3. Четыре шаровых крана.
4. Газовый шланг длинною 5–6 метров, диаметр — 1 см.
5. Фум лента для улучшения соединений.
6. Отрезки труб.
7. Резиновый шланг длиной 3 метра, диаметр — 1,4 см.
8. Цанговые зажимы.
9. Сопло для пескоструя.
10. Штуцеры, с помощью которых будут закрепляться шланги.
11. Датчик давления.
12. Тройники, к которым будут подключаться шланги.

Из инструментов понадобится болгарка, сварочный аппарат, молоток, набор ключей, отвертки.

Этапы сборки самодельного оборудования:

1. Подготовить пустой газовый баллон. Для этого нужно вырезать кран, через который будет подаваться газ. Это можно сделать электродрелью со сверлом по металлу. Вокруг крана делается множество отверстий. Готовое отверстие нужно сделать круглым, вварить в него отрезок металлической трубы с нарезанной резьбой. Сварочный шок обработать шлифовальной машинкой, защитным покрытием. На резьбу накручивается подходящая крышка. Это отверстие будет использоваться для засыпки абразива.
2. На нижней части баллона по центру изготавливается ещё одно отверстие. В него нужно вварить отрезок трубы, с закреплённым на нём тройнике. Резьбовые соединения укрепляются фум-лентой.
3. На боковой поверхности баллона ближе к месту, через которое будет засыпаться абразивный материла, изготавливается отверстие, через которое будет нагнетаться воздух от компрессора. В отверстии наваривается труба с тройником на конце.
4. Далее идёт соединение ключевых элементов. Для этого используются шланги и хомуты, которыми будут обжиматься соединения.

Чтобы не делать громоздкую установку, можно собрать небольшой аппарат для нанесения краски, декоративной обработки поверхностей. Для этого нужен пистолет, простой компрессор, бутылка, металлическая трубка, крышка для бутылки с отверстием под трубку. Сборка:

1. Бутылку наполнить краской, мелким абразивным порошком.
2. Из металлической трубки сделать систему, по которой из пистолета воздух будет поднимать содержимое емкости, выводить его наружу.
3. Проверить соединение, подключить компрессор.

Мастера не советуют самостоятельно изготавливать установки, нагнетающие давление.

Основные области применения

• очистка металлических заготовок от окалины, старой краски, ржавчины и других загрязнений
• обезжиривание металлических заготовок перед окраской, газотермическим напылением, гальванотехническими и т. п. операциями
• очистка арматуры электровакуумных приборов перед сборкой и откачкой баллона
• декоративное матирование стекла
• создание декоративной «шероховатости» поверхности

В последнее время пескоструйная обработка часто используется для создания шероховатости поверхностей. При очистке и ремонте старых кирпичных кладок сохраняется декоративный вид, а новые деревянные поверхности при помощи воздуха и песка могут приобрести в качестве эффекта «старый», «изношенный» вид.

Исторически в пескоструйной обработке использовался обыкновенный песок, промытый и просеянный до однородной фракции. Силикатная пыль, образующаяся при дроблении песчинок об обрабатываемую поверхность, — причина профессионального заболевания — силикоза. Поэтому при пескоструйной обработке в стационарных условиях обязательна эффективная вытяжка и вентиляция, в условиях строительства — ношение респираторов.

Помимо песка, в качестве абразива может использоваться стальная дробь, стеклянные шарики, корундовый порошок и другие синтетические абразивы.

Современные технологии пескоструйной обработки используют следующие технологии:

• газодинамической очистки с разгоном абразива в реактивной струе до скорости в 300 м/с
• гидроструйная очистка потоком воды с различным давлением (от 100 до 7500 бар)
• гидроабразивная очистка потоком воды с различным давлением, несущем в себе абразив и/или ингибитор
• очистка сухим льдом

Все современные лакокрасочные материалы требуют обязательной абразивоструйной обработки поверхности для придания ей шероховатости и удаления загрязнений. Пескоструйная обработка продлевает срок службы покрытий до шести раз, что позволяет значительно сэкономить на капитальном и текущем ремонтах металлоконструкций.
