Прокладка кабеля в гофре: как протянуть кабель через гофру

Прокладка проводки без гофры.

Прошу совета – как проложить кабель ВВГнг (3х2,5 и 2Х1,5) внутри короба из гипсокартона (по периметру потолка и верха стены) в гофре или можно без нее?

Прочитал все что касается данного вопроса на этом форуме и на подобных. Нигде нет конкретного ответа и совета из практики, в лучшем случае – ссылки на ПУЭ и т.д. Типа читайте и там все четко написано – впечатление, что никто конкретно не отвечает, потому что сам не знает, а просто “умничает”

Стены будут обшиты гипсокартоном, с заполнением каменной ватой. Дом кирпичная пятиэтажка, но внутренние перегородки между квартирами не кирпич, а очень толстый, примерно 15-20 см, гипс вперемешку с чем-то.

7.1.38 Электрические сети, прокладываемые за не проходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять; за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей

На любой вопрос, найдётся хоть один конкретный ответ, пусть даже со ссылкой на НТД. Только Вам-то какой надо.

Да всё просто: если вам жалко 5 копеек на гофру, кладите без неё. Гореть у вас там всё равно нечему. Но помните, что даже просто дополнительная механическая защита любому кабелю не повредит.

Освещение? – тогда 3х1,5

Во первых забудьте про ВВГнг. Он устарел его запретили внутри помещений. Используйте ВВГнг-LS в гофротрубе. Гофротруба должна иметь сертификат пожарной безопасности. Но это если ваша каменная вата имеет группу горючести НГ или Г1. Иначе в стальной трубе. Изучите ГОСТ Р 53315-2009. Кабельные изделия. Требования пожарной безопасности. ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть. СП 31-110-2003 Свод правил по проектированию и строительству. Или здесь все выдержки найдете.

Прочитал все что касается данного вопроса на этом форуме и на подобных. Нигде нет конкретного ответа и совета из практики, в лучшем случае – ссылки на ПУЭ и т.д. Типа читайте и там все четко написано – впечатление, что никто конкретно не отвечает, потому что сам не знает, а просто “умничает”

Стены будут обшиты гипсокартоном, с заполнением каменной ватой. Дом кирпичная пятиэтажка, но внутренние перегородки между квартирами не кирпич, а очень толстый, примерно 15-20 см, гипс вперемешку с чем-то.

в гофре , и крепите по профилю на клипсы или ремешки под гофру.

Какую гофру выбрать для проводки

Тем, кто решил провести работы по укладке кабеля в гофру самостоятельно, нужно знать, какие виды гофры существуют и как их выбирать. Так как главная функция гофры защитная, необходимо правильно подобрать материал: он должен быть качественным

Также важно правильно определить, какой вид гофры нужен для конкретной работы с электропроводкой

Материал должен быть самозатухающим, гибким и желательно гидроизоляционным. Если прокладку выполняют по дереву, то по всем правилам гофра должна быть термостойкой. Установка такого металлорукава будет иметь довольно высокую стоимость.

Виды материалов:

ПВХ. Поливинилхлорид имеет свойство самозатухать, что значительно увеличивает уровень защиты.
ПНД. Полиэтилен низкого давления обладает хорошей гибкостью.
ПВД. Полиэтилен высокого давления используют, чтобы проложить скрытую проводку

Важно, что материалы, в которых ведется проводка, не были подвержены горению.
ПП. Пластиковый тип гофры используют, чтобы произвести затягивание кабеля в каналы для электропроводов.

Использование полиамида целесообразна при необходимости надежной гидроизоляции. В продаже также есть декоративная гофра, но прокладывать ее с электропроводами не следует. Гофрированный шланг может быть однослойным или двуслойным. Чтобы затяжка проводов в трубу была легкой, в гофру помещают специальный зонд.

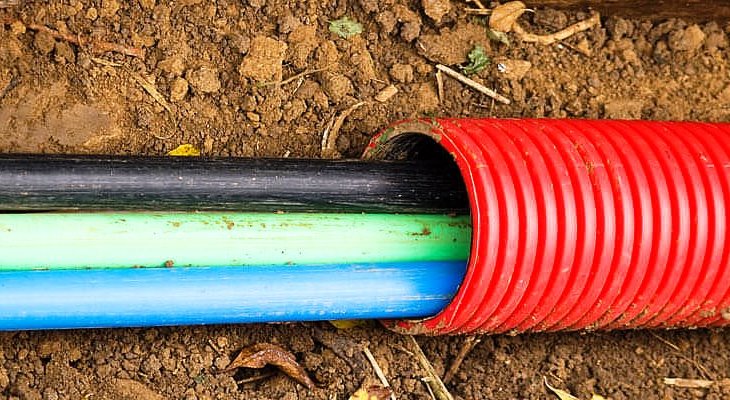

Прокладка под грунтом

Находясь в грунте, кабель, даже в гофре, – элемент повышенной опасности. При незнании схемы электросети можно получить производственную травму, в худшем случае может быть летальный исход. Чтобы обезопасить коммуникации, рекомендуется обеспечить их защитой, а работников — одевать в защитные спецкостюмы. Однако такой способ имеет ряд плюсов:

1. Гибкость.
2. Устойчивость к механическим повреждениям.
3. Прочность.

Электрокоммуникации стали прокладывать в земле довольно давно, в первую очередь в военной отрасли. Использовать кабель в гофре стали сравнительно недавно, но этот способ стал очень распространенным за счет технических характеристик конструкции:

• Она прекрасно оберегает не только от механических повреждений, но и от негативного воздействия атмосферы (дождь, град и прочее).
• Благодаря толстому слою земли она будет защищать гораздо лучше, причем даже от поражения химически опасными элементами.

Если сравнивать цены, то самой дорогой будет та, что выполнена из металла (по сравнению с ПВХ), примерно в полтора – два раза. Но цена напрямую зависит от долговечности продукта – а это порядка 25 лет, в то время как у пластиковой – 10 лет. Поэтому перед тем как протянуть кабель в гофру, необходимо определиться с целями – насколько важна долгосрочность работоспособность провода.

Несколько советов по поводу установки и эксплуатации

В целом, прокладка кабеля в гофре не составляет трудностей для обычного пользователя, имеющего немного навыков. Правда подключение и организацию электрических сетей лучше всего доверить профессионалам.

Установка подвесной конструкцией

В жилых помещениях принято устанавливать скрытую проводку. Она монтируется в заранее сделанные штробные отверстия. Если по каким-то причинам не получается выполнить внутреннюю проводку, можно организовать вешнюю композицию, которую можно спрятать в ГЛК или под подвесным потолком.

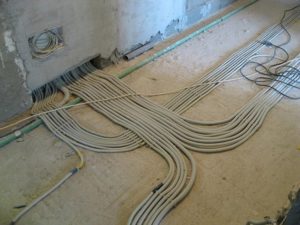

Организация проводки по полу

Если планируется установка в стяжке, то здесь применяется гофра, рассчитанная на высокую механическую нагрузку.

Соединение сип кабеля с линией

Прокладка на центральных магистралях протягиваетсяв гофру, заранее перед монтажом. Ответвления под выключателии розетки производятся позже.

Если проводится укладка для металлических конструкций, то обязательным условием является выполнение угла. Данная операция позволит предотвратить скопление конденсата и влаги. В нижних точках должна присутствовать дренажная система для влаги.

Обратите внимание! Для металлической гофры есть еще одно важное условие, это заземление с двух сторон

Какую гофру выбрать для проводки

Тем, кто решил провести работы по укладке кабеля в гофру самостоятельно, нужно знать, какие виды гофры существуют и как их выбирать. Так как главная функция гофры защитная, необходимо правильно подобрать материал: он должен быть качественным

Также важно правильно определить, какой вид гофры нужен для конкретной работы с электропроводкой

Материал должен быть самозатухающим, гибким и желательно гидроизоляционным. Если прокладку выполняют по дереву, то по всем правилам гофра должна быть термостойкой. Установка такого металлорукава будет иметь довольно высокую стоимость.

Виды материалов:

ПВХ. Поливинилхлорид имеет свойство самозатухать, что значительно увеличивает уровень защиты.
ПНД. Полиэтилен низкого давления обладает хорошей гибкостью.
ПВД. Полиэтилен высокого давления используют, чтобы проложить скрытую проводку

Важно, что материалы, в которых ведется проводка, не были подвержены горению.
ПП. Пластиковый тип гофры используют, чтобы произвести затягивание кабеля в каналы для электропроводов.. Использование полиамида целесообразна при необходимости надежной гидроизоляции

В продаже также есть декоративная гофра, но прокладывать ее с электропроводами не следует. Гофрированный шланг может быть однослойным или двуслойным. Чтобы затяжка проводов в трубу была легкой, в гофру помещают специальный зонд

Использование полиамида целесообразна при необходимости надежной гидроизоляции. В продаже также есть декоративная гофра, но прокладывать ее с электропроводами не следует. Гофрированный шланг может быть однослойным или двуслойным. Чтобы затяжка проводов в трубу была легкой, в гофру помещают специальный зонд.

Как завести провод в шланг

Правильное соединение струны с устанавливаемым в гофру проводом

Работы рекомендуется выполнять вдвоем. Это обусловлено алгоритмом действий.

1. Извлечь конец проволоки (своеобразного тросика или струны) из шланга и соединить его с устанавливаемым кабелем. В обмотке провода проделывается отверстие, сквозь него просовывается тоненькая проволока и надежно фиксируется при помощи скручивания.
2. Разравнивается шланг по всей длине, лишь после этого можно приступать к заводу кабеля в гофру.
3. Один рабочий крепко держит конец трубы, с которого происходит завод кабеля, а второй вытягивает проволоку с обратной стороны. Этот подход позволяет эффективно проталкивать провод.
4. Полностью протянутый провод нужно примотать к трубе, чтобы предупредить смещение конструкций относительно друг друга.

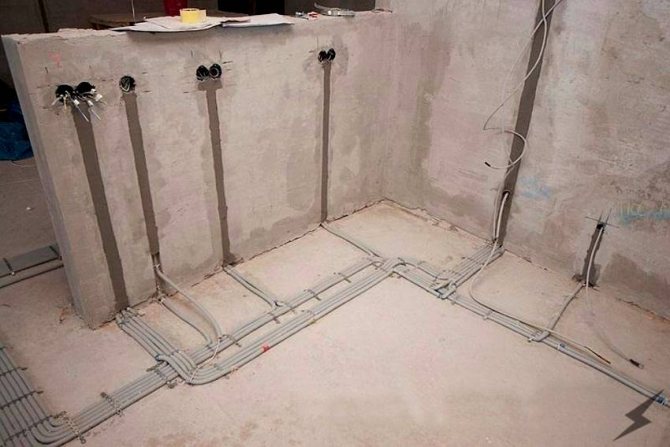

Монтаж электропроводки в гофре открытым способом

Монтаж открытой электропроводки в деревянном доме

Монтаж гофрированных труб включает в себя несколько этапов. Алгоритм установки электропроводки в гофре открытым способом:

1. Для фиксации шланга применяются специальные клипсы, изготовленные из качественного пластика. Им свойственны разные размеры, выбор будет зависеть от диаметра используемых труб.
2. Клипсы прикрепляют к поверхностям с интервалом 30-40 см. Делают это с помощью дюбель-шурупов или саморезов. Выбор деталей зависит от материала, из которого изготовлена поверхность, например, дерево, бетон, кирпич и т.д.
3. Для надежной фиксации гофру вдавливают в клипсу до появления характерного щелчка. Если клипсы были подобраны верно вероятность самопроизвольного выпадения исключена.

На этапе проектирования, прокладывая схематически путь проводки, нужно брать во внимание следующие важные моменты:

• Максимальный и допустимый радиус поворота гофры составляет 90 градусов. Чем угол плавнее, тем лучше.
• Повороты не должны располагаться близко друг к другу, оптимальное расстояние между ними – 4-5 метров. Если такая возможность отсутствует, с целью безопасности проводку дополнительно оснащают распределительной коробкой.
• Максимальная длина отдельного участка – 25 метров, допустимое количество разворотов – 4.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения

По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Область применения кабель-канала

Зачем нужен кабель-канал

Кабель-каналы применяют для маскировки электрических проводов. Обычно их используют после завершения ремонта. Кроме маскировочного действия каналы дают возможность свободного доступа к электрическим сетям. Кабель-каналы в основном изготавливаются из самозатухающего ПВХ и рассчитаны на долгое время эксплуатации. Канал представляет собой продолговатый прямоугольный ограничитель с крышкой на защелках. В этот ограничитель помещают провода и закрывают их сверху. Жесткая конструкция позволяет крепить каналы на любых поверхностях. Провода защищены от пыли и грязи благодаря крышке.Все кабель-каналы не проводят электричество, они прочные, гибкие и устойчивые к химическому воздействию окружающей среды. Область применения кабель-канала широка. В зависимости от задачи используются разные виды кабель-каналов. По назначению выделяют следующие каналы:

1. Модульный кабель-канал. Конструкция имеет большое сечение, предназначена для розеток.
2. Магистральный кабель-канал. Конструкция также выполнена в большом сечении, так как предназначена для прокладывания проводов на большие расстояния.
3. Электротехнический кабель-канал. Имеет небольшое сечение для направления малого количества проводов.
4. Напольный кабель-канал. Данный тип предназначен для проведения проводов вдоль пола.
5. Плинтусный кабель-канал. Для проведения проводов вдоль стыка стены и пола используют плинтусный тип кабель-канала. Внешне выглядит как плинтус, отлично прячет все провода.

Помимо области применения кабель-каналы различают по изготавливаемым материалам:

1. Металлический кабель-канал. Данный канал подходит как для внутренних, так и для наружных работ. От других отличается большим цветовым спектром, который дает возможность выбрать цвет под любой интерьер. Металлические каналы оцинкованы, тем самым защищены от коррозийных процессов.
2. Пластиковый кабель-канал. Отличается своей дешевизной, поэтому пользуется спросом среди большинства электриков. Канал из пластика гибкий и долговечный. Также выпускается в больших количествах цветов, чаще всего встречается в белом цвете.

Плюсы и минусы кабель-канала

Из преимуществ кабель-канала можно отметить его диэлектрическую способность, устойчивость к возгоранию, прочность и гибкость. Каналы изготавливаются из химически устойчивых ПВХ-компонентов. Обеспечивает электрическим сетям мобильность. Невысокая стоимость комплектующих и организации монтажа тоже являются плюсами. Также к плюсам можно отнести легкий доступ к кабелю, обеспечение дополнительной защиты к электропроводнику. Из недостатков кабель-канала выделяют необходимость дополнительного пространства для канала. Например, при размещении проводов за комодом, не получится поместить комод вплотную к стене. Также кабель-канал подходит не к каждому типу интерьера.

В завершении

Изучив все аспекты, можно сделать определенные выводы:

1. Если по каким-то причинам произойдет обрыв, можно разрезать трубу, скрутить протяжку и продолжить работу.
2. Во время установки необходимо учитывать диаметр гофры. Лучший вариант, когда провода будут свободно проходить через трубу.
3. Если протягивается сразу несколько проводов, то лучше их устанавливать сразу вместе.
4. Гофра для проводов в качестве защиты имеет высокую степень, невозможно перечислить все сферы деятельности.
5. Используя в быту, пользователь надежно защищен от замыкания и пожара.

Если качественно установить гофру для проводов и подобрать цвет, то конструкция обеспечит привлекательный внешний вид и надежную защиту.

Нюансы выбора и монтажа гофроканалов

Пластиковые гофры для кабелей выпускаются в различной расцветке. Серые обычно сделаны из ПВХ, черные из полиэтилена, а синие из полипропилена.

Но строгих правил в плане цвета не существует. Каждый производитель добавляет краситель в полимер при изготовлении гофрированных труб по своему усмотрению.

Однако существует международный стандарт раскраски подобных изделий и проводов в них, который предусматривает выбор цвета в соответствии с предназначением кабельной трассы.

Белые провода и гофры рекомендовано использовать для компьютерных сетей, серые и черные для общего назначения, зеленые для телефонных линий, а красные – исключительно для внешней уличной укладки.

Следование этим рекомендациям сильно упрощает жизнь электрикам, когда они приходят производить ремонт в незнакомом месте. Так направление каждой линии понятно сразу.

Несколько типов кабелей с разным назначением в одном гофрорукаве прокладывать запрещается категорически, лучше для каждого провода использовать отдельную трубу

Монтаж гофр и электропроводки в них производится в пять этапов:

1. Гофрорукав и кабеля нарезается на отрезки нужной длины.
2. С помощью кабельного чулка, встроенной протяжки либо просто вставленной в трубу проволоки производится втягивание провода в гофру.
3. Рукава с кабелем внутри фиксируются в штробе, на полу или стене.
4. Проложенные и закрепленные гофры подсоединяются к вводным отверстиям на корпусах коробок, щитков и подрозетников либо просто вставляются в них, а провода выводятся наружу.
5. Дальше – обычный электромонтаж подключаемых к электросети устройств.

Чтобы упростить себе монтаж электропроводки, в продаже гофрорукав следует искать со специальным жгутом (протяжкой) внутри. Это обычная проволока, которую заранее протянули через гофрированную трубу на заводе.

Только при нарезке гофры надо быть внимательным, чтобы эта протяжка не ушла внутрь. Кабель на ней для протягивания в рукав крепится с помощью обычной изоленты.

С втягиванием кабеля в гофроканал можно справиться даже в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Металлическую гофру обязательно нужно заземлить. И делать это стоит с обеих сторон рукава.

Внутренний диаметр гофрированной трубы выбирается путем удвоения суммарного сечения всех укладываемых в нее кабелей. Это необходимо как для упрощения монтажа, так и для предотвращения перегрева проводов внутри.

Гофра должна входить в корпус розетки, выключателя либо щитка заподлицо. Какие-либо “выглядывания” кабеля или разрывы между торцом трубы и корпусом установочного либо распределительного устройства недопустимы.

О защите проводки гофрорукавом в таком случае можно забыть. Подобный неправильный монтаж только отнимет время и деньги, толку от него будет ноль.

Технические характеристики стальных рукавов

Металлические рукава обладает множеством полезных качеств:

значительной механической стойкостью, способностью противостоять деформации и разрыву;
гибкая труба облегчает монтаж, ее можно проложить в самых неудобных местах;
небольшой вес;
экологичность и безопасность для человека;
долговечность – в сухом помещении и 50 лет – не предел;
негорючесть;
химическая стойкость – особенно важно при применении в промышленных цехах;
достаточная стойкость к коррозии;
защита проводов от влаги и воды;
защита от продвижения огня по проводам в случае пожара;
защита от ультрафиолета и уменьшение влияния перегрева на изоляцию проводов.

Материал для изготовления и сфера применения

При изготовлении гофрированной трубы для монтажа электропроводки используются самые разные материалы:

1. Поливинилхлорид (ПВХ) – материал отличается небольшим весом и самозатухающими характеристиками. Такие шланги обычно выпускаются в сером цвете и используются для прокладки в сухих помещениях, поскольку чувствительны к воздействию прямых УФ-лучей и неустойчивы к воздействию влаги.
2. Полипропилен (ППР). Гофра из этого материала устойчива к горению, прямым солнечным лучам и воздействию влаги. Полипропиленовые шланги используются для монтажа электропроводки снаружи и в помещениях с повышенной влажностью. Как правило, цвет таких труб — синий.
3. Полиэтилен низкого давления (ПНД). Материал отличается высоким уровнем влагостойкости, поэтому такие шланги используют для монтажа проводки с наружной стороны зданий и в помещениях с высоким уровнем влажности. ПНД горюч, что делает его непригодным для использования в деревянных сооружениях. Допускается применение таких гофрошлангов в стяжках и в конструкциях из негорючих материалов. Изготавливается в чёрном или оранжевом цвете.
4. Полиэтилен высокого давления (ПВД). Материал горюч, поэтому должен монтироваться внутри конструкций, не допускающих возгорание (пеноблок, ж/б изделия и т. п.).
5. Полиамид (ПА). Это довольно гибкий материал, отличающийся высокой устойчивостью к механическому и физическому воздействию. Гофрошланги из полиамида могут эксплуатироваться в широком температурном диапазоне +60…+150 °C, прокладываются снаружи и внутри помещений, а также не поддерживают горение. Полиамидные гофрированные трубы выпускаются в тёмно-сером цвете.
6. Металлическая гофра. В основном производится из прочной и устойчивой к коррозии нержавеющей стали. Этот металл отлично переносит агрессивные среды и защищает кабель от различных механических воздействий. Металлические гофрошланги используются для внутреннего и наружного монтажа электропроводки, а также внутри конструкций из горючих и негорючих материалов, на улице при прокладке подземных и воздушных коммуникаций.

ФОТО: kiev.verol.in.uaВ зависимости от материала изготовления гофрированные трубы имеют свою окраску

Нестандартные случаи

Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.

Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:

Как завести провод без зонда

Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):

Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:

Как проложить гофрированный шланг через гипсокартонный потолок

Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу.

Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.

Вот собственно и вся информация, которую мы хотели предоставить

Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм

Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!

Обзор всего мероприятия

Как завести провод без зонда

Как проложить гофрированный шланг через гипсокартонный потолок

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Прокладка кабеля в кабель-канале: инструкция монтажа с фото

Прокладка кабелей в плинтуса – как укладывать провода в плинтуса после ремонта

Прокладка кабеля в полу: особенности работ, основные преимущества и недостатки

Правила прокладки кабелей в помещениях

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.

Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

Что делать, когда гипсокартон уже установлен

Выше были рассмотрены варианты монтажа электрической проводки параллельно выполнению отделки стен. Теперь давайте разберемся, что делать в том случае, если отделочные материалы уже установлены на стенах. Для начала определитесь, что находится между гипсокартоном и базовой стеной.

Первый вариант — гипсокартон посажен на стену при помощи адгезивного состава. Вам нужно будет прорезать чистовую поверхность, а затем проштробить материал под укладку кабеля. После такого монтажа вы будете вынуждены восстанавливать стену, покрасив ее или наклеив обои.

Второй вариант проще. Он подразумевает, что листы гипсокартона были закреплены на металлическом профиле

Однако важно знать схему электрической проводки и где именно находится металлический каркас. Если не хотите портить лицевую часть, попытайтесь завести провод через плинтус

Просверлите отверстие для розетки или выключателя, затем воспользуйтесь обычным отвесом, чтобы определить, в каком месте следует вводить кабель. Демонтируйте часть плинтуса, опустите по отвесу веревку, продев ее через отверстие. Привяжите к веревке кабель и потяните вверх. После этого коробка размещается любым удобным методом, а кабель тянется к щитку.

Протяжка кабеля под установленным ГКЛ

Третий вариант — когда между стеной и ГКЛ были установлены утеплительные материалы. Для ввода кабеля используйте стальную проволоку, оставшуюся после установки гофры. Если применяются жесткие изоляционные плиты, то выкрутиться данным способом не выйдет.

Поскольку в любом из перечисленных вариантов кабель под гипсокартоном будет расположен хаотично, желательно устанавливать его вместе с защитной гофрой. В качестве альтернативы подойдет провод с трехслойной изоляцией. Наконец, не забудьте внести соответствующие изменения в схему электрического снабжения помещения.

Как применяют зонд

Протяжка с использованием зонда

В соответствии со своей конструкцией, трубы производятся либо с протяжкой (зондом), либо без нее.

Этот зонд представляет собой проволоку или тонкий трос — он пригодится для протягивания кабеля в трубу. Если взять двойную гофру, это облегчит рабочий процесс: проволока будет без затруднений скользить по гладкой поверхности ее внутренней стенки.

1. На первом этапе работ замеряют необходимую длину. Излишнюю длину трубы обрезают труборезкой либо обычным ножом, а бокорезами перекусывают зонд. Работая с бокорезами, необходимо придерживать внутренний конец зонда: если он западет, вытащить его обратно будет малореалистично.
2. Протяжку загибают и цепляют за наружную стенку трубы. Затем прокалывают внутреннюю изоляцию либо обматывают провод тросом.
3. Потом противоположный конец троса привязывают к прочно зафиксированному объекту и протаскивают кабель в трубу. Это возможно осуществить и в одиночку — но будет намного удобнее, если напарник подержит трос, пока вы будете заниматься протягиванием.
4. Если обмотать сцепление кабеля и протяжки изолентой, это повысит качество скольжения и просунуть кабель станет значительно проще.

Сфера применения гофрированных труб

Гофра предоставляет возможность проложить воздуховоды любой сложности и протяженности с наименьшим количеством поворотов и соединительных узлов

Гофрированные трубы широко применяются в разных сферах промышленности, а также в бытовых целях. Востребованы при выполнении следующих монтажных работ:

• установка воздуховода вытяжки и вентиляционной системы;
• для дренажа конденсата ими оснащают кондиционеры и сплит-системы;
• используются для соединения в сантехнике, например, для подсоединения сливного сифона с канализацией;
• в автомобильной промышленности для отвода конденсата и защиты проводов от термического и химического воздействия;
• для подключения котлов, духовых шкафов и плит;
• для подключения отопительных систем.

Технология монтажа

Чтобы информация воспринималась легче, предоставим ее пошагово:

Отмерьте рулеткой и отрежьте необходимое количество гофротрубы. Резать лучше всего канцелярским ножом. Будьте аккуратны – внутри трубы находится проволока. Ее нужно перекусить бокорезами при этом, придерживая, чтобы после перекуса проволока не утонула внутри гофры. Если это произойдет, достать протяжку получится только подрезая трубу на необходимую длину.
Конец проволоки нужно соединить с кабелем. Сделать это проще всего, аккуратно загнув струну крючком и пробив край изоляции (на видео ниже наглядно показана эта технология). Альтернативный способ – просто обернуть несколько раз струну вокруг кабеля. После этого нужно обязательно заизолировать место соединения, чтобы выступы не цеплялись при протяжке проводника.

Свободный конец протяжки нужно надежно зафиксировать. Если вы работаете вдвоем с напарником, ему просто необходимо придержать проволоку. Если вы выполняете электромонтаж самостоятельно, можно закрепить протяжку на батарее, дверной ручке либо другом неподвижном объекте. Цель крепления – в дальнейшем создать натяжение, чтобы было удобнее протянуть кабель в гофре.

Последнее, что осталось – затянуть провод внутрь на всю длину

Делать это нужно осторожно, если переусердствуете с натяжением – в месте соединения протяжки и кабеля может произойти обрыв, что создаст немало хлопот.

Обзор всего мероприятия

Вот собственно и вся технология монтажа. Как вы видите, протянуть провод или кабель через гофрированную трубу не совсем сложно. Последнее, что останется – закрепить гофру на клипсах. Однако это мы предоставили наиболее удачную ситуацию. Бывают более сложные случаи, когда протянуть проводник достаточно проблематично, к примеру, если нет протяжки. Ниже мы рассмотрим все форс-мажорные ситуации.

О том, какие бывают виды гофры для кабеля, читайте в статье, на которую мы сослались!

Какие встречаются виды гофр для кабельных проводов

Виды	Описание
Гибкие модели с небольшой степенью устойчивости к механическим повреждениям	Используются только под конструкции из гипсокартона, в навесных потолочных конструкциях. Везде, где не оказывается давление.
Тяжелые гофры, средние по прочности	В таких моделях электрические кабеля проводят в бетонных и оштукатуренных поверхностях.
Очень тяжелые металлические модели	Применяются в местах, где особенно должна обеспечиваться высокая безопасность (это общественные заведения).

Перед тем, как приобрести модель обратите внимание, какой тяжести механические нагрузки может выдержать гофра и как она может эксплуатироваться под влиянием влаги или ультрафиолетовых лучей. Примечание! При покупке также обратите внимание и на крепежные клипсы, чтобы они были качественными и смогли выдержать определенную нагрузку

Примечание! При покупке также обратите внимание и на крепежные клипсы, чтобы они были качественными и смогли выдержать определенную нагрузку

Классификация гофры

Обычная ПВХ гофра для проводов имеет следующий диаметр: 1,6 см, 3,2 см и так далее.

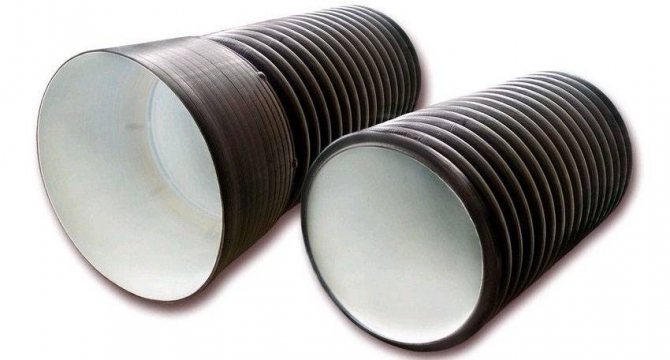

Гофротрубы для кабеля с раструбом

Соотношения диаметра внутри и снаружи можно подробнее ознакомиться в таблице:

Внешний диаметр (см)	Внутренний диаметр (см)
1,6	1,07
2,0	1,41
2,5	1,83
3,2	2,45
4,0	3,15
5,0	3,96

Соотношение диаметров металлической гофры

Труба металлическая гофрированная для электропроводки: соотношение диаметров

Внешний диаметр, см	Внутренний диаметр, см
0,98	0,51
1,10	0,77
1,35	0,97
1,56	1,17
1,90	1,47
2,20	1,80
3,03	2,45
3,80	3,15
4,50	3,75
5,80	4,95
7,15	6,25
8,75	7,80

Комплекты поставляются в специальных бухтах, легкие модели длиной 500-1000 см, тяжелые 200-250 см.

Особенности использования металлического гофра

Металлическая гофра требуется соединять с контуром заземления громоотвода, а также защищать от коррозии. Сопротивление заземленной гофрированной трубы до места выхода на шину не должно превышать 10 Ом.

Он прокладывается с таким учетом, чтобы избегать мест скопления влаги, а стыки соединения с распределительными коробками в обязательном порядке изолируются при помощи герметика или штатных средств.

При соблюдении данных требований допускается прокладка кабеля в металлическом гофре по стенам зданий как снаружи, так и внутри. Если же условия герметизации не соблюдаются, то попадание в систему даже небольшого количества воды способно привести к полной неисправности линии.

Запрещено использовать металлическую гофру в санузлах и ванных комнатах, кроме случаев прохождения под полом и покрытия заземлительной сеткой.
