Как правильно подключить батарею отопления в квартире

Если батареи слишком горячие

В этом случае возникает вопрос о том, как отрегулировать батареи отопления в квартире. Изменить температуру в сети пользователь не может, остается только уменьшать скорость потока жидкости в отопительных приборах. Для этого используют специальные ручные или автоматические устройства.

Вентиль с ручным управлением – самый простой и давно известный способ. Уменьшая с помощью штока доступное сечение трубы, мы уменьшаем поступление нагретой жидкости в радиатор и тем самым уменьшаем ее теплоотдачу. При этом следует проверять, не окажется ли такая «регулировка тепла» невыгодным предприятием: при параллельном подключении всех батарей уменьшение потока в первой автоматически вызывает охлаждение остальных. Таким образом, если первый в цепочке радиатор расположен в спальне и он слишком горячий, можно уменьшить его нагрев. Но тогда последний радиатор – например, в кухне – окажется почти холодным и отопление в помещении будет недостаточным.

Важно: если жарко в квартире, но система отопления однотрубная – регулировку можно устраивать только при наличии байпасов (перемычек). В противном случае, «прикрутив» батареи у себя, можно получить неприятности с соседями, живущими «дальше по стояку» или с сотрудниками коммунальных служб

При двухтрубной схеме таких проблем не возникает.

Для регулировки батарей отопления устанавливают либо вентиль и шаровой кран на подводящей и отводящей трубах соответственно, либо термостат на батарее отопления.

Важно: на подающей трубе должен устанавливаться именно вентиль, а не шаровой кран! Кран является чисто запорной арматурой с двумя рабочими положениями – «открыто» и «закрыто». Промежуточные положения шара приводят к его постепенному разрушению твердыми частицами теплоносителя, поэтому «время жизни» такого крана гораздо меньше, чем у вентиля

Вентиль же считается запорно регулирующей арматурой для отопления и имеет более широкий диапазон рабочих положений между крайними.

Для ручной регулировки системы отопления в квартире используют специальные регулировочные вентили с прямым или угловым подключением.

Выбор желаемого положения штока в этом случае зависит от температуры на улице, нагрева подаваемой в отопительную систему воды и пожеланий пользователей. Как регулировать батареи отопления с регулятором? Внимательно отслеживать температуру в квартире (доме) и «подкручивать» вентиль до желаемого результата. Интересно, что ручных вентилях встроен термоклапан и можно сравнительно легко превратить устройство для ручной регулировки в автоматическое, купив и закрепив на нем термоголовку.

Автоматические регуляторы

Автоматические устройства состоят из термоклапана и термоголовки.

Клапан позволяет менять сечение в подводящей трубе, термоголовка на основании выносных или встроенных датчиков температуры, а также дополнительных контроллеров, дает команду на изменение положения штока в клапане.

В наиболее простом (и дешевом) варианте устройства содержится капсула с газом или жидкостью, которая под действием изменения температуры расширяется и сжимается. Расположенный рядом с этой капсулой поршень штока смещается в сторону уменьшения или увеличения проходного сечения трубы. Более сложные приборы имеют питание от батарейки или аккумулятора, передают усилие на шток с помощью электротока. Некоторые варианты подключаются к домовой электросети, например, термостаты, встроенные в общую систему «умный дом».

Вопрос, как регулировать температуру батареи отопления с помощью термостата – в полностью автоматизированном режиме или с контролем владельца жилья – решается в зависимости от общей схемы системы «умный дом» и особенностей ее работы.

Важный нюанс: для нормальной работы устройства с вынесенным датчиком температуры необходимо обеспечить постоянную и свободную циркуляцию воздуха возле термометра. Если датчик находится непосредственно в термоголовке, ее лучше монтировать горизонтально (перпендикулярно основной плоскости радиатора), поскольку именно в этом положении нагревательные элементы меньше всего влияют на термометр.

На качество работы вынесенных датчиков температуры также влияют:

• плотные шторы, закрывающие его;
• слишком малое расстояние между подоконником и датчиком;
• установка отопительного прибора в нише.

Требуется ли сборка?

Если радиаторы поставляются в собранном виде достаточно установить заглушки и кран Маевского. Большинство моделей имеет четыре отверстия, располагающихся по четырем углам корпуса. Их используют для подключения магистралей отопления. При этом может быть реализована любая схема.

До того как начнется монтаж системы, необходимо лишние отверстия закрыть, используя специальные заглушки или воздухоотводящие краны. В комплект поставки батарей входят переходники, которые необходимо вкрутить в коллекторы изделия. К этим переходникам в будущем следует подключить различные коммуникации.

Сборные модели

Сборку батарей стоит начать с укладывания изделия целиком или его секций на ровную поверхность. Лучше всего на пол. До этого этапа стоит определиться, какое количество секций будет установлено. Существуют нормы, позволяющие определить оптимальное количество.

Соединение секций осуществляется с помощью ниппелей, имеющих две внешних резьбы: правую и левую, а также выступ под ключ. Ниппели следует закрутить в два блока: вверху и внизу.

Собирая радиатор, следует обязательно использовать прокладки, поставляемые в комплекте с изделием.

Выбор радиаторов

В паре с полипропиленом традиционно используются алюминиевые секционные радиаторы.

Алюминиевые радиаторы с разным межосевым расстоянием подводок.

С чем связана столь однозначная инструкция?

Чем хуже чугунные, стальные или биметаллические изделия?

• Цена алюминиевых радиаторов ниже. чем у любых аналогов, исключая разве что сделанные своими руками из стальных труб регистры .
• Благодаря высочайшей теплопроводности алюминия все оребрение секций имеет одинаковую температуру. что обеспечивает максимальную теплоотдачу при минимальных габаритах отопительного прибора.
• Переплата за обладающий сопоставимыми тепловыми характеристиками биметаллический радиатор бессмысленна. поскольку прочность любого контура равна прочности его наиболее слабого звена. В нашем случае слабым звеном будет полипропилен.

Подключение алюминиевых радиаторов полипропиленовыми трубами подразумевает их комплектацию запорной арматурой. Какой и зачем?

Простейший и наиболее дешевый вариант — пара вентилей. Лучше — шаровых: в отличие от винтовых и пробковых, они исключительно надежны, всегда сохраняют герметичность и не требуют обслуживания. Вентиля выполняют единственную функцию — позволяют при необходимости полностью отключить отопительный прибор для ремонта или замены.

Батарея укомплектована парой шаровых вентилей.

Продвинутый вариант — комплектация батареи дросселем или парой дросселей.

Зачем они нужны?

• Дроссель позволяет вручную уменьшить теплоотдачу прибора при высокой температуре в комнате.
• Пара дросселей используются в тех случаях, когда двухтрубной системе требуется не только регулировка, но и балансировка — ограничение потока через ближние к котлу или насосу радиаторы. Для балансировки обычно используется дроссель на обратной подводке, для регулировки температуры в комнате — на подаче.

Наконец, наиболее удобный в плане удобства эксплуатации (но и самый дорогостоящий) вариант — соединение радиатора с полипропиленовой трубой с использованием термостатического клапана и термоголовки.

Термостат использует уже знакомое нам температурное расширение некоторых сред: при нагреве (и увеличении линейных размеров сильфона в корпусе термоголовки) он закрывает клапан, ограничивая подачу теплоносителя; при охлаждении клапан открывается. Тем самым обеспечивается постоянная температура в помещении при любом изменении внешних условий — погоды на улице или параметров теплоносителя.

Термостат не должен находиться в восходящем потоке теплого воздуха от радиатора или подводки.

Заметьте: в двухтрубной системе отопления термостат часто комплектуется балансировочным дросселем на второй подводке.

Кроме запорных и регулировочных кранов, при нижнем подключении радиаторы комплектуются воздушниками — кранами для стравливания воздуха после сброса контура.

В роли воздушников могут выступать:

1. Краны Маевского. Их преимущества — компактность и дешевизна.
2. Обычные вентиля или водоразборные краны, установленные в верхнюю проходную пробку радиатора. Они удобны высокой пропускной способностью: через вентиль воздух стравится куда быстрее.
3. Автоматические воздухоотводчики, удаляющие из контура пузыри воздуха без участия владельца.

Какими фитингами и как соединить радиатор отопления с полипропиленовой трубой?

Врезка в горизонтальный розлив выполняется через муфтовый тройник с переходом диаметра. Типичный диаметр розлива в контуре разумной длины с принудительной циркуляцией — 25 — 32 мм; наружный диаметр подводки к отдельному отопительному прибору — 20 мм.

Врезка в розлив выполнена муфтовыми сварными тройниками.

• Переходники со сварной муфты на резьбу размером 1/2 дюйма позволяют подключить вентиля, дроссели или термостатические клапана.
• Для соединения запорной арматуры с радиаторными пробками используются американки — быстроразъемные фитинги с накидными гайками и резиновыми прокладками. Они позволяют сократить время демонтажа радиатора до 30 — 45 секунд.

На фото — комбинированное решение: шаровый кран с американкой.

Регулировка батарей отопления Система отопления

На данной вкладке мы постараемся помочь подобрать для дачи правильные части системы.

Система отопления включает, провода или трубы, автоматические развоздушиватели, фиттинги, радиаторы, циркуляционные насосы, расширительный бачок терморегуляторы котел отопления, механизм управления тепла, крепежную систему. Любой узел однозначно важен.

Поэтому соответствие перечисленных частей конструкции необходимо планировать правильно. Сборка обогревания коттеджа включает разные устройства.

Регулировка батарей отопления

Регулировка температуры в батареях ранее казалась чем-то из области фантастики.

Для того, что бы снизить излишнюю температуру в квартирах просто открывалась форточка, а для того, что бы тепло не улетучивалось из прохладного помещения, окна и все щели заклеивали и наглухо забивали.

Так продолжалось до весны, и только после окончания отопительного сезона внешний вид квартиры приобретал хоть немного пристойный вид.

Сегодня технологии шагнули далеко и мы уже не беспокоимся по поводу того, как регулировать батареи отопления. Появились новые, более действенные и прогрессивные методы регулирования температурного режима в помещении, и более подробно о них мы расскажем далее.

Обыкновенные краны, которые монтируются в батареи, а так же специальные вентили могут помочь частично решить проблему. Перекрывая доступ потока горячей воды к системе, или снижая его, вы запросто изменяете температуру в своем доме.

Еще более простой и надежной системой является использование особых автоматических головок. Их монтируют под клапаном, и с их помощью (а именно, с помощью термодатчика), можно регулировать температуру в системе.

Как это работает? Головка наполняется составом, который очень чувствителен к изменениям температурного режима, по этому клапан сможет сам среагировать на чрезмерное повышение температуры, и сможет вовремя закрыться, не допустив перегрева батарей.

Вам хочется более современного и инновационного решения, которое подскажет вам, как регулировать температуру батареи отопления, и даже практически не участвовать в данном процессе? Тогда обратите внимание на такие два способа:

• Вариант первый предусматривает монтирование в комнате одного радиатора, который закрывается специальным экраном, а температура в системе регулируются с помощью приспособлений под названием термостат и сервопривод.
• Далее рассмотрим способ регулирования температурного режима в доме с несколькими радиаторами. Особенности такой системы заключаются в том, что у вас будет не одна, а несколько зон для регулирования температуры. Так же вы не сможете сделать вход клапанов регулировки в горизонтальный трубопровод, и вам придется оборудовать специальную нишу для обслуживания, к которая будет включать специальный подающий трубопровод с монтированными отсечными кранами, а так же «обратку» с клапанами для сервопривода.

Отметим, что существует два основных метода регулировки, преимущества которых очевидны:

• Возможность регулирования уровня температуры воды, поступающей в систему, особым автоматическим агрегатом, который основывает свою работу на показателях вмонтированных в систему датчиков;
• Монтирование в систему устройства, которое будет производить контроль, и регулировать температуру не во всей системе, а в каждой отдельно взятой батарее. Чаще всего для этого используют фабричные регуляторы, которые монтируются на самих батареях.

Взвесив все особенности вашего помещения, выберите тот метод, который вам подходит лучше всего.

Естественное или принудительное движение воды?

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение

Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Модель вторая

При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отводится в охлажденном виде — по другой. В схеме такого типа отопительные приборы подсоединяются параллельно.

Плюсы

Достоинствами такой схемы подключения являются следующие факторы:

• все отопительные приборы нагреваются одинаково;
• перед радиаторами возможен монтаж вентилей для регулирования количества подаваемого теплоносителя.

Минусов системы всего два: требуется большее количество труб для устройства стояков и подводки, и, соответственно, трудозатраты на монтаж системы оказываются выше.

Подключение батарей отопления в частном доме

Основной функцией любой отопительной системы является прогрев помещения. Каждый элемент такой системы, начиная от котла и заканчивая батареями в самой дальней комнате, должен подключаться и располагаться таким образом, чтобы уровень их теплоотдачи был приближен к максимуму. В системе присоединения радиаторов необходимо учитывать такие особенности каждого помещения, как расположение труб, их протяженность, а также общее количество нагревательных приборов.

Фото 1 Примеры подключения радиаторов

Как правильно выбрать место

Отопление в доме работает одновременно в двух направлениях:

• Прогрев помещения,
• Препятствование движению холодного воздуха.

Именно поэтому подключение радиаторов отопления в частном доме является достаточно сложным процессом, от правильности проведения которого будет зависеть комфорт в помещении.

Чаще всего батареи располагают под подоконником, для этого необходимо выдержать определенное расстояние:

• Между стеной и батареей – от трех до пяти сантиметров.
• Между полом и радиатором – не менее 10 сантиметров.

Кроме того, батарею не следует располагать полностью под подоконником – если он слишком широкий, нагревательный прибор следует выдвинуть вперед, используя для этого специальные крепления.

В случае, если жар очень сильный, рекомендуется поставить экран, распределяющий теплый воздух.

В коттеджах или домах наиболее часто батареи размещаются в двух вариантах – это однотрубный и двухтрубный метод подключения. Стоит рассмотреть каждый из них подробнее, чтобы подобрать для себя самый оптимальный.

Однотрубная схема

Фото 2 Однотрубная схема подключения

Способы подключения радиаторов отопления в частном доме включают в себя самый простой – это однотрубный метод, по которому все батареи соединяются между собой последовательно, используя одну трубу. Она идет от отопительного котла к первому радиатору, затем ко второму, третьему и так далее. Есть еще один вариант такого подключения – цельная труба, к которой радиаторы присоединяются с помощью стояков и трубы обратного движения (обратки). В первом варианте схемы нельзя заблокировать один из радиаторов, без остановки подачи тепла в другие. Преимущество метода – экономия материалов, минус – большая разница в нагревании первого радиатора от котла и радиатора в самой дальней комнате.

Двухтрубная схема

Фото 3 Двухтрубная схема подключения

Способ подключать радиаторы отопления в частном доме по такой схеме несколько сложнее. Система состоит из нескольких батарей отопления, которые между собой соединяются параллельным способом. При этом подведение горячей воды осуществляется по одной трубе, а обратка – по другой. Данный метод больше всего подходит для обогрева частного дома или коттеджа, так как степень прогрева в этом случае практически идентична во всех помещениях, ее можно регулировать, используя удобный терморегулятор.

Фото 4 Схема диагонального подключения батарей

При размещении радиаторов следует учитывать то, как была спроектирована отопительная система, в частности, если движение теплоносителя обеспечивает насос, проблем в данном случае гораздо меньше, но существует зависимость от энергоносителей.

Гораздо чаще встречается естественная циркуляция, то есть горячий теплоноситель, чаще всего это вода, поднимаясь вверх, выталкивает своей массой холодный. В этом случае отопительная система не зависит от энергоносителей, но проектировать подобную схему необходимо только специалистам, которые изучат общую протяженность труб, специфику, количество отопительных элементов, а также число секций в радиаторах.

Одним словом, если стоит цель обеспечить качественный обогрев дома, необходимо учитывать все особенности конкретного объекта, а проведение процесса доверить профессионалам.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 — ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

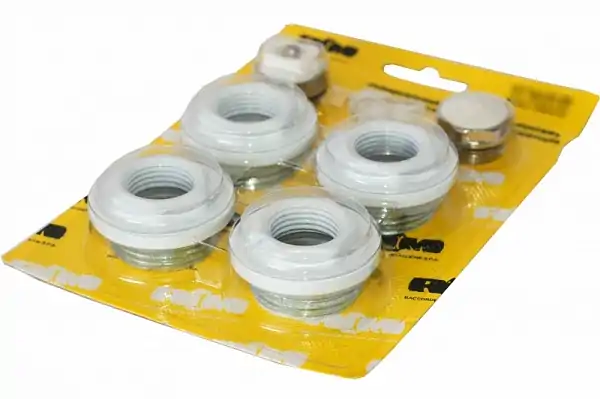

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Схемы подключения радиаторов

Перед тем, как установить батарею отопления в доме, нужно выбрать оптимальную схему подключения отопительных приборов. От выбора схемы напрямую зависит теплоотдача батарей и эффективность отопительной системы в целом.

Существуют следующие схемы подключения отопительных радиаторов:

1. Диагональная. Данный вариант является наиболее эффективным. Теплоноситель при диагональном подключении заходит в радиатор через верхний патрубок с одной стороны, а выходит через нижний с другой стороны. Именно этим и обусловлено название схемы подключения. За счет диагональной схемы достигается максимально равномерное распределение теплоносителя по внутренним полостям радиатора.
2. Боковая. При боковом подключении задействуются оба патрубка радиатора, находящиеся с одной стороны. Подача осуществляется через верхний патрубок, а к нижнему подключается обратка. Такая схема приводит к неполноценному прогреву разных секций радиатора – находящиеся ближе к трубопроводу участки получают большую часть тепла. Впрочем, для зданий небольшой площади боковое подключение радиаторов вполне подойдет, особенно при условии оснащения отопительной системы циркуляционным насосом.
3. Нижняя. Нижнее подключение обычно используется в том случае, если планируется скрытая прокладка отопительных трубопроводов. Подача и обратка подводятся только к нижним патрубкам радиатора. Данная схема подключения характеризуется наибольшими теплопотерями, но и самыми лучшими визуальными качествами.

Правильное подключение батарей отопления: схема и способы

Правильное подключение батарей отопления подразумевает устройство не только эффективной, но и экономной системы отопления, что удается сделать далеко не всегда.

Поэтому для того, чтобы разобраться с тем, как должен функционировать нормальный обогрев в помещении, следует, в первую очередь, рассмотреть то, какая схема подключения батарей отопления является наиболее распространенной и производительной. Это поможет подключить всю систему максимально правильно и даст ей возможность работать на протяжении долгого срока (детальнее: “Как подключить радиатор отопления – способы и варианты”).

Типы отопительных систем

Прежде чем говорить о том, как правильно подключать батареи отопления, следует подробно рассмотреть то, какие варианты систем наиболее распространены на сегодняшний день. Даже изучив многочисленные фото этих коммуникаций, так или иначе, требуется понять принцип их работы и разобраться в особенностях функционирования каждой из частей той или иной системы.

Отопление одноконтурного типа

Подобный вариант предусматривает подачу теплоносителя в прибор отопления, который обычно располагается в многоэтажной постройке. Такие способы подключения батарей отопления являются самыми простыми, поскольку для их реализации не требуется каких-либо серьезных строительных навыков (прочитайте: “Одноконтурная система отопления – возможные схемы реализации”). Основной недостаток такой конструкции – отсутствие возможности контроля над подачей тепла, так как в этой системе не предусмотрены никакие специальные приборы наподобие температурного датчика, выполняющие эту функцию. Именно поэтому объем теплоотдачи является строго фиксированным и заранее прописывается еще на стадии составления проекта будущей системы.

Где лучше расположить отопительную батарею

Вне зависимости от того, какой внешний вид имеет та или иная отопительная система, главное ее назначение заключается, в первую очередь, в обогреве помещения. Если выполнить подключение батареи отопления правильно, то этот прибор будет предотвращать проникновение внутрь комнаты холодного воздуха снаружи, что и объясняет необходимость устройства комнатного радиатора в пространстве под подоконником.

Еще до того, как рассматривать то, как лучше подключить батарею отопления, следует определиться с тем, какой будет схема расположения всех нагревательных приборов в комнате (прочитайте: “Какая схема подключения радиаторов отопления оптимальна”)

Очень важно разместить все радиаторы так, чтобы они стояли примерно на равном расстоянии друг от друга, в таком случае получится обеспечить максимально эффективную теплоотдачу

• от низа подоконника – 100 мм;
• от пола – 120 мм;
• от близлежащей стены – 20 мм.

Варианты циркуляции теплоносителя в отопительной системе

Для того чтобы определиться с тем, как правильно подключить батарею отопления, не стоит забывать, что теплоноситель, которым является вода, может циркулировать как автономно, то есть естественным образом, так и принудительно. В первом случае применяется особый насос циркуляции, основная функция которого заключается в продвижении теплоносителя по трубам. Монтаж этого насоса, как правило, выполняется в районе нагревательного котла, но иногда может уже входить в основу его конструкции.

Обусловлено это тем, что котел отопления функционирует исключительно от электричества, благодаря которому охлажденный теплоноситель вытесняется из системы.

Способы подключения батарей отопления

Чтобы окончательно разобраться с тем, как подключить батареи отопления, следует рассмотреть следующие способы их подключения:

1. Вариант одностороннего монтажа. Это последовательное подключение батарей отопления подразумевает устройство трубы подвода и трубы отвода одной и той же части батареи:

– подача осуществляется сверху;

– отвод выполняется снизу.

Выполняется такой монтаж следующим образом: подача воды идет сверху, а отвод – снизу, только делается это с разных сторон. Максимальный объем теряемого тепла в таком случае – 2%.

Варианты подключения радиаторов отопления в частном доме

Мы поговорили про способы прокладки труб по помещениям и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если же здание маленькое, можно ограничиться однотрубной системой – так будет дешевле. Теперь мы поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

• Боковая схема;
• Нижняя схема;
• Нижняя для двухтрубных систем;
• Диагональная.

Давайте рассмотрим способы подключения радиаторов отопления в частном доме более подробно.

Боковая схема

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах. Для того чтобы частично компенсировать остывание теплоносителя, делается подключение с перемычкой. Боковым способом подключаются радиаторы и в частных домах, по двухтрубной схеме – теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубу.

Иногда боковую схему называют односторонней – фактически, это одна и та же схема. Она рекомендована к использованию при установке крупногабаритных батарей отопления для обогрева помещений большой площади.

Нижняя схема

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть про нижнюю схему. В ней теплоноситель подводится в нижней части с одного бока и выходит с другого бока. Схема достаточно эффективная, но она ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое подключение практически не используется. Нередко такую схему подключения радиаторов называют седельной.

Нижняя для двухтрубных систем

Некоторые батареи отопления устроены так, что входы и выходы у них расположены рядом (как правило, в нижней части). Такие батареи ориентированы на использование в двухтрубных отопительных системах. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть, самая дальняя часть батареи будет более прохладной, чем вся остальная поверхность. Поэтому использование подобных радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения является одной из самых распространенных. Главным ее достоинством является равномерное распределение нагретого теплоносителя по батарее. Сам теплоноситель подается с правую верхнюю часть и удаляется через левую нижнюю часть (или наоборот). Благодаря тому, что он протекает по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишних изгибов вызовет увеличение гидравлического сопротивления.
