Схема подключения лампочки через выключатель

Разновидности выключателей для домашнего применения

Каждый производитель выпускает разные модели выключателей, которые отличаются как по форме, так и по внутреннему устройству. Тем не менее, следует выделить несколько основных типов.

Таблица 1. Виды выключателей по принципу включения

Наиболее популярным считается первый вариант, который устанавливается повсеместно. Причем востребованными такие выключатели стали еще с самого начала появления электрической цепочки. Второй вариант является менее востребованным, особенно в нашей стране. Третий вариант – это современная модель, которая постепенно вытесняет с рынка устаревшие выключатели.

Установка датчика движения в конструкцию целесообразна как с точки зрения экономии электроэнергии, так и безопасности жилища. К примеру, если установить конструкцию у входа, то жильцы заметят, если в квартиру проберутся злоумышленники.

Выключатель с дополнительной подсветкой

По конструкционным особенностям бывают устройства с одной или несколькими клавишами (в среднем, для стандартных электроприборов используют коммутаторы с двумя-тремя кнопками). Каждая кнопка отвечает за включение и выключение отдельного контура.

Так, если в одном помещении установлено сразу несколько светильников: основная люстра, точечные светильники, бра, то будет целесообразно установить конструкцию с тремя кнопками.

Кроме того, не менее популярными являются устройства с двумя кнопками, которые устанавливаются во всех квартирах без исключения. Чаще всего они нужны для люстры при наличии множества лампочек.

По способу монтажа бывают внутренние и внешние включатели. В квартиру устанавливают первый вариант, ведь подобные конструкции выглядят эстетично. Для безопасности во время монтажа устанавливается специальная коробка, которую называют подрозетником.

Схема подключения

Встраиваемые выключатели используются при наличии скрытой в стене электропроводки. Накладные устройства монтируются при наличии внешних проводников. При этом схема подключения не имеет принципиальных отличий.

Куда устанавливают выключатель?

Преимущества управления освещением двумя выключателями

К лампе можно подключить  сразу несколько переключателей. Они называются «проходными», «дублирующими» или «перекидными». Подобная схема обеспечивает удобство управления приборами электроосвещения в следующих случаях:

1. Длинный коридор. Перекидной выключатель часто монтируют в учебных заведениях и медицинских учреждениях. Однако протяженные коридоры встречаются и на производстве, и в обычных жилых домах, и в общежитиях. Во всех перечисленных случаях намного удобнее будет поставить на лампы верхнего освещения несколько выключателей так, чтобы ими можно было управлять из разных мест помещения.
2. Лестницы. Будь то лестница в специализированном учреждении, в подъезде или доме, установка нескольких переключателей будет способствовать безопасности жильцов, сотрудников и посетителей. При небольшом количестве освещения, на любой лестнице будет очень легко оступиться и получить серьезные травмы.
3. В проходных помещениях и крупных строениях с несколькими входами. Это могут быть гаражи, хозяйственные постройки, цеха, склады и сараи. Чтобы не было необходимости идти до другого входа в темноте, затем искать выключатель наощупь или с фонариком, лучше сразу установить по коммутатору у каждой двери. Это каждый раз будет экономить силы и время.
4. Спальни. Намного удобнее управлять светом, если в спальне установлено несколько коммутаторов. Один выключатель нужно смонтировать на пороге комнаты, и один рядом с кроватью. Таким образом, вечером лампы можно выключать, не поднимаясь с постели. При этом, покидая помещение, нет необходимости каждый раз приближаться к кровати снова. Его можно будет выключить сразу, у дверного проема.

Соединение выключателя с электролампочками включенными параллельно

Такое подключение лампочки отличается тем, что вместе с ней при нажатии кнопки включается еще один источник света. Однозначным плюсом является то, что если одна из ламп перегорает, другая остается работоспособной. Последовательная схема подключения лампочек к выключателю не позволяет определить при визуальном осмотре, какую из них нужно заменить. Поэтому этот вариант с параллельным соединением считается лучшим. Имеет смысл использовать разноцветные провода. Выберите красный, если желаете протянуть «фазу».

Чтобы безопасно подключить лампочку используйте сертифицированные патроны со специальными разъемами, оснащенными винтовыми зажимами. Суть схемы – подсоединение силовой жилы к размыкаемому контакту выключателя, которая затем протягивается к двум лампам, а после (уже, скажем, белый) кабель возвращается в распредкоробку через «нулевое» соединение выключателя. Таким образом, в положении «ВЫКЛ» размыкается фаза.

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.
Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.
Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.
Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

https://youtube.com/watch?v=PgXPsDNyfYw

Подключение одной лампы на одноклавишную модель

Опишем способ подключения лампочки к выключателю с одной кнопкой управления. Некоторые типы обозначений, указанных на приборе:

• если отмечена цифра 1, это входной фазный контакт, цифрой три помечен контакт исходящей фазы;
• буквенное обозначение L – контакт входящей фазы, цифра 1 – исходящая фаза;
• L – вход, стрелка – выход.

В процессе работы пригодятся следующие инструменты:

• нож, чтобы соскоблить изоляцию с проводов;
• отвертки с изоляцией на ручках: индикаторная и крестовая;
• маркер;
• изолента.

Инструкция:

1. Отключите электричество в автомате или на щитке.
2. Коммутатор монтируется туда, где был предусмотрен разрыв фазы. Провод «ноль» при этом отходит на лампочку.
3. Снимите с проводов изоляцию. Концы следует зачистить на 8-10 мм с каждой стороны.
4. Ведем фазу на входной контакт выключателя. При нормативном расположении выключателя, входная клемма должна располагаться снизу.
5. Фазу от осветительных приборов ведем на исходящие контактные клеммы.
6. Прижмите провод к контакту, затяните винты. Жила должна отходить от контакта на 1-2 мм.
7. Фаза от распределительной коробки подключается к фазному контакту коммутатора.
8. Ведем провода от выключателя к светильнику. Ноль прямо от распредщитка уводим на обод цоколя. Фаза проходит через коммутатор и подключается на центральный контакт лампочки.
9. Изоляция скруток проводов.
10. Запуск автомата.
11. Проверка работоспособности системы.

Выключатель ни в коем случае нельзя подключать на «ноль». Нагрузка на прибор слишком сильно возрастет. Это приведет к скорому выгоранию контактов.

При установке коммутатора на фазу, можно быстро прекратить подачу тока к конечному пользователю. Это актуально в случае возникновения чрезвычайных ситуаций. Установка переключателя на «ноль» не даст необходимого результата в экстренных условиях. Отключение в этом случае лишь разомкнет цепь, но не приведет к обесточиванию всей системы.

Возможные неисправности

После любых работ следует проводить тестирование собранной системы. Если после ремонта лампа не включается, следует проверить качество соединения. С помощью индикаторной отвертки нужно проверить кабели, которые идут в выключатель. Если индикатор не загорается, неисправность кроется в соединении с общей электросетью.

Выключатель также проверяется тестером. Если он исправен при прикладывании отвертки к обоим его контактам, неполадки с электропроводкой. Если тестер реагирует на один контакт, переключатель неисправен и его следует заменить.

Можно ли параллельно соединить лампочки

Этот тип подключения наиболее эффективен. Лампа соединяется с фазой и нулем. При подключении двух и более ламп подающие напряжение провода могут скручиваться.

Но чаще к общему кабелю крепят все нагрузки. Параллельное соединение бывает лучевым или шлейфовым. В первом варианте к каждой лампе подводится отдельный кабель. Во втором фаза и ноль подаются на первый источник освещения, остальные приборы подпитываются частично.

Подключение нагрузок к сети.

При использовании галогенных светильников с трансформатором необходимо помнить, что их подключают на вторичную обмотку преобразователя с помощью клеммных колодок.

Параллельным подключением можно несколько сгладить недостатки осветительного оборудования, снизить мерцание люминесцентных ламп. В схему добавляется конденсатор для сдвига фазы всех элементов цепи.

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

• значительный расход электроэнергии;
• длительный запуск, который может занимать 3 с;
• схема не способна функционировать в условиях пониженных температур;
• нежелательное стробоскопическое мигание, негативно влияющее на зрение;
• дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс — к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

Обычный переключатель для одной лампы

Это правило применяется для обустройства всякой электроустановки.
С люстры отходит общий провод, соединенный с нулем.
Для подключения стоит использовать самозажимные соединения.
Как подключить диммер к люстре Обыкновенный одноклавишный выключатель позволяет регулировать уровень освещения в квартире только за счет выкручивания части лампочек. Для этого используется трехжильный провод, например, для возможного заземления светильника, к тому же такие кабеля являются более прочными. Аналогичную конструкцию имеют и трехклавишные модели

Обратите внимание!
Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши. Клавиши фиксируют на приводе рабочей части

Особенности разводки проводов

На рисунке 22 показано, как подсоединять провода к клеммам в выключателях проходных двухклавишных Legrand. В коробе установлен специальный инфракрасный индикатор, который распознает тепло человеческого тела и замыкает контакты лампы. После чего прибор удаляют.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Розетки и выключатели Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. Запас сослужит верную службу в дальнейшем при подгорании ослабших контактов. Схема выключателя и розетки питания через одну распределительную коробку. Далее процессу помогают плоскогубцами.

Клеммы могут использоваться зажимные, но это при наличии места, достаточного для укладки соединенных ими концов проводов. Рекомендуется прежде, чем брать контакты и провода голыми руками, еще раз удостовериться в отсутствии напряжения, прикоснувшись тыльной стороной ладони, пальцев правой руки попеременно ко всем из них. Для начала предлагаю рассмотреть схему и принцип подключения данной группы выключателей. Одноклавишный коммутатор света является самым простым из существующих.
Подключение одноклавишного выключателя и розетки. Простой способ.

Как подключить лампочку через выключатель: разъясняем схему

Мы проложили все провода необходимые для выполнения схемы, переходим к третьему этапу. Тем не менее есть необходимость подключать пылесос, или зарядное устройство.
Аккуратно сверлим отверстие для подрозетника. Розетка состоит из приёмного гнезда, в которое вставляется штепсельная вилка.
Сделать это можно по цветовой раскраске провода

Как это сделать подробно рассмотрено в статье указатели напряжения.
Чтобы ответить на этот вопрос, вспомним: какие бывают схемы освещения с выключателями.
Схема подключения трех лампочек к одному выключателю Внимание!
А это означает: для настройки каждой клавиши на определенную лампу группу ламп следует подсоединить ее к проводу, который управляет именно этой лампой.
Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения

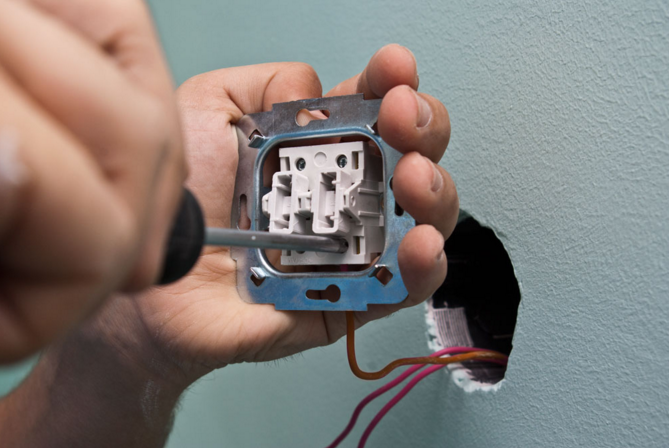

Как подключить выключатель?

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.

3 Варианты установки нового светодиода в старый прибор освещения

Чтобы светодиодный источник света заработал в стандартном аппарате, достаточно только подать напряжение к контактам питания, поэтому многие решают воспользоваться таким вариантом. Обычно для этого выполняются стандартные действия:

1. 1. Удалить стартер (пускорегулирующий аппарат).
2. 2. Замкнуть балласт накоротко или полностью извлечь его после замыкания.
3. 3. Отключить конденсатор, если он имеется.

Стандартная схема установки светодиодного источника включает в себя эти действия на начальном этапе. На практике сложности могут возникнуть только из-за индивидуальных особенностей того или иного светильника. Его следует аккуратно разобрать и удалить электронный модуль ПРА, потому что он просто не требуется для корректной работы с новыми типом светодиодных лампочек.

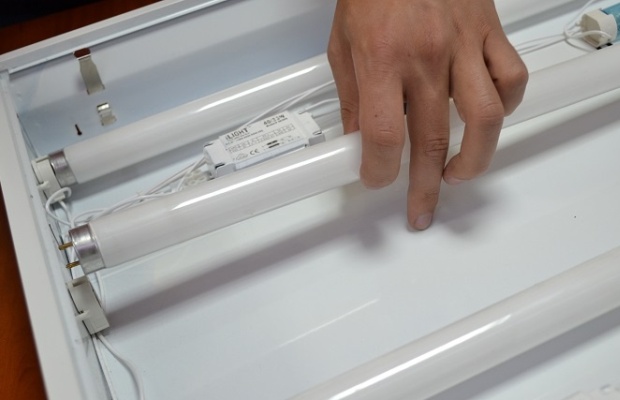

Процесс монтажа светодиодной лампы вместо люминесцентной

Специалисты выделяют несколько вариантов замены:

1. 1. Покупка нового светодиодного прибора и всего, что нужно для замены. В продаже встречаются изделия, подходящие под стандартные размеры – это линейные светодиодные лампочки с контактами G13 и длиной 60, 90 и 120 см.
2. 2. Замена источников света с изменением схемы установки.

В первом случае никаких сложностей не возникает. Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. Некоторые модели могут устанавливаться сразу без дополнительных манипуляций. Однако в этом случае интенсивность освещение и экономичность немного падает, поэтому лучше его ПРА убирать полностью. Вместе с этим рекомендуется закоротить электромагнитный дроссель и снять конденсатор в сетевой коробке.

Для качественной замены и продления срока службы осветительного прибора лучше внести изменения в схему. Так как она упрощается, то такая задача под силу даже не слишком опытным электрикам. В домашних условиях вполне можно провести такие манипуляции. Все действия выполняются в следующем порядке:

1. 1. Отсоединяем крепежи на корпусе светильника.
2. 2. Снимаем внутреннюю электропроводку.
3. 3. Питающие контакты электроприбора подсоединяем напрямую к сетевой колодке.
4. 4. ЭПРА, ПРА, стартеры, конденсаторы и другие ненужные элементы удаляются.
5. 5. Устанавливаем новый светодиодный элемент.

Если осветительный прибор состоял из нескольких лампочек, то новые подключаются параллельно друг другу. При подаче напряжения на питающие контакты, они начнут светиться.

На корпусе обычно имеется клемма заземления, которую нужно оставить. Дополнительные элементы обычно не нужны, потому что у светодиодных лампочек имеются собственные встроенные фильтры для стабилизации источников напряжения. Вне зависимости от выбранного способа (с простой заменой или с изменением схемы подключения) установка самих лампочек не вызывает сложностей:

1. 1. Убедитесь, что она подходит по размеру и у неё правильные разъёмы.
2. 2. Вставьте лампочку в колодку прибора.
3. 3. Проверните осветительную трубку на 90о до лёгкого щелчка.
4. 4. Подключите заземляющий проводок к клемме на корпусе, если есть такая возможность.

После этого можно попробовать включить светильник. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий.

Оптимальный вариант для замены – это светодиодные трубки типа Т8 с разъёмами G13. Они наиболее близко подходят по техническим характеристикам и не вызывают сложностей в процессе установки. В основном все модели подбираются для эксплуатации от электросети 50 Гц и с напряжением 220 В. В этом случае нет никаких особых требований к исходному ПРА.

Если же предполагается эксплуатация светодиодных лампочек в сети AC 110В, тогда приборы освещения должны оснащаться ЭмПРА

Особое внимание следует проявить в том случае, если ламп используется несколько. При возникновении трудностей можно проконсультироваться со специалистом, так как эксплуатация некачественных электроприборов не допускается

После установки важно убедиться, что все элементы закреплены надёжно. Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение

Однако от этого зависит фиксация лампы в патроне, так что следует учитывать особенности цоколя. Если внимательно учитывать характеристики и следовать инструкциям, то проблем при замене одной лампочки на другую не возникает. Светильник сможет прослужить ещё очень долго.
