Установка розеток и выключателей своими руками

Подключение проводов и установка розетки

Настало время начинать подключение розетки. С помощью плоскогубцев обрежьте провода так, чтобы они выступали из стены не более чем на 15 см. Этой длины должно быть достаточно, чтобы без особых затруднений подключить провода к розетке. Не следует оставлять слишком длинные концы проводов, так как они могут не уместиться в подрозетнике, и вам впоследствии придется возвращаться к этой стадии и повторять все последующие операции.

Обрезка проводов.

После обрезки проводов очистите их концы от изоляции на 1.5-2 см. Для этого вам понадобятся плоскогубцы или нож.

Используя плоскогубцы, придайте концам проводов Г-форму (или С-форму в зависимости от системы запирания), как показано на рисунке.

Подсоединение проводов к розетке.

Вы, вероятно, заметили, что изоляция проводов окрашена по-разному: коричневый провод – фаза, синий – нейтраль и желто-зеленый – заземление. Цветовая маркировка проводов в разных странах может отличаться. Каждый из этих проводов должен быть подключен к своему разъему.

Подключение проводов.

Провод заземления подключается к гнезду в средней части розетки, как правило, в нижней ее части. Место подключения «нулевого» провода может отличаться в зависимости от марки и типа розетки. Как правило, не имеет значения, подключать его в левой или правой части розетки. Фазовый провод подключается с противоположной стороны от «нейтрали». После того, как вы поместили концы проводов в предназначенные им гнезда, зафиксируйте их с помощью винтиков.

Подключение коричневого провода фазы.

После подсоединения розетки необходимо согнуть провода, чтобы они хорошо разместились в подрозетнике. Убедитесь, что осталось достаточно места для размещения и крепления самой розетки. Если все в порядке, вы можете закрепить розетку в подрозетнике. Не торопитесь затягивать крепящие винты – прежде следует удостовериться, что розетка хорошо выровнена.

Закрепление розетки в подрозетнике.

Чтобы выровнять розетку, вам понадобится лазерный уровень. Если под рукой нет лазерного уровня, вы можете воспользоваться спиртовым, но это немного усложнит процесс, особенно для начинающих.

С помощью уровня убедитесь, что верхняя грань параллельна линии горизонта. При необходимости подкорректируйте расположение розетки. Затем жестко зафиксируйте розетку в подрозетнике винтами.

Выравнивание розетки с помощью лазерного уровня.

Следующий шаг, который необходимо сделать – с помощью отвертки закрепить пластмассовую крышку выключателя. К счастью, эта операция является достаточно простой и требует не больше нескольких минут.

Установка крышки розетки.

Будьте осторожны и не затягивайте винты слишком туго, в противном случае крышка может треснуть. Удостоверьтесь, что крышка плотно прилегает к стене.

После того как вы закончили установку розетки, включите питание на электрическом щитке. С помощью тестера убедитесь в наличии напряжения между «фазой» и «нолем» и между «фазой» и «землей».

Крепление винтами крышки розетки.

Включите любой бытовой прибор в розетку. Убедились, что он функционирует? Значит, теперь вы знаете, как установить розетку.

Источник перевода: www.howtospecialist.com

Две клавиши

Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.

Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.

Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.

Схемы подключения выключателей и ламп различного типа

Выбор схемы подключения зависит от количества осветительных приборов и точек для управления их работой. Ниже рассмотрим самые распространенные  из них.

Одноклавишный выключатель – схема включения одной или нескольких ламп одновременно

Самый часто используемый вариант подключения освещения – одноклавишный выключатель. С помощью него можно включать и выключать как один осветительный прибор, так и несколько одновременно. Монтируется такой выключатель в стандартный подрозетник, в случае выполнения скрытого монтажа электрической проводки. Или может являться накладным, при  прокладке кабеля открытым способом. Монтаж электрической проводки и подключение светильников  и выключателей происходит в следующей последовательности:

1. Производится прокладка питающего кабеля от электрического щитка до распределительной коробки над местом нахождения будущего выключателя;
2. Подготавливается место для установки выключателя и от него по стене, строго по вертикали, подводится двухжильный провод к распределительной коробке;
3. От распределительной коробки к осветительным приборам (вне зависимости от количества ламп) подводится электрический кабель в трехжильном (если необходимо заземлять прибор) или в двухжильном исполнении (без заземления);
4. Производится установка выключателя согласно схеме, указанной на приборе;
5. В распределительной коробке выполняется подключение питающих линий, светильников и выключателей согласно схемы для одноклавишного выключателя.

Схема для подключения такого выключателя для одного прибора выглядит следующим образом.

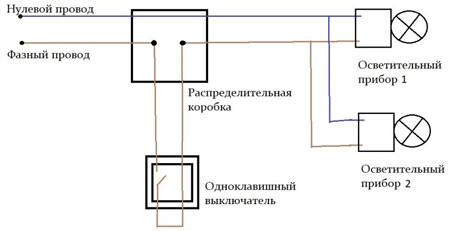

Для нескольких осветительных приборов, которые будут включаться одновременно, схема немного изменится.

Подключение двухклавишных или трехклавишных выключателей производится аналогично одноклавишному варианту. Различие же заключается в количестве жил, которые подводятся к выключателю и схемы расключения проводников в распределительной коробке.

Двухклавишным выключателем можно управлять как двумя отдельными светильниками, так и режимом работы одной люстры с несколькими лампами. Для этого к выключателю подводится один питающий фазный провод и две отходящих линии к распределительной коробке. К распределительной коробке подводят фазный и нулевой проводники от электрического щитка, а от приборов освещения ноль и фаза от каждого устройства.

Подключение двухклавишного выключателя и двух светильников (или одной люстры с двумя режимами работы) выглядит следующим образом.

Монтаж схемы с тремя светильниками и трехклавишным выключателем производится также, только добавляется еще один отходящий провод от выключателя и еще один прибор освещения.

Подключение люстры с вентилятором

Подключение такого устройства, как люстра с вентилятором может выполняться двумя способами: с одновременным включением вентилятора и освещения, а также с возможностью раздельного включения каждого режима.

Первый вариант подразумевает монтаж системы с одноклавишным выключателем, аналогично, как если бы монтировалось два одновременно включаемых светильника.

Второй вариант требует прокладки трех жил к двухклавишному выключателю (одной клавишей включается свет, второй – вентилятор) и трех жил к люстре с вентилятором, по аналогии со схемой для двух независимых друг от друга осветительных приборов.

Выбор схемы зависит от желания пользователя, а также вида и количества проложенных жил кабеля к выключателю и точке подвеса люстры с вентилятором.

Бесконтактные выключатели

Данный тип устройств управления используется для автоматического включения освещения. К бесконтактным выключателям относятся различные управляющие устройства, в конструкцию которых входят датчики: датчик освещенности, датчик движения или таймер.

Датчик освещенности служит для включения света при обнаружении недостаточной освещенности. Например, таким образом можно включать уличное освещение при наступлении сумерек.

Датчик движения позволяет включать приборы освещения при регистрации движения, например, когда человек входит в какое-либо помещение. Они могут иметь разное исполнение: инфракрасное, ультразвуковое, радиоволновое или фотоэлектрическое. Такие устройства позволяют экономить электрическую энергию, просты в монтаже и удобны в использовании.

Таймер может  быть встроен как в отдельное управляющее устройство, так и в сам осветительный прибор. Он включает или отключает светильник в заданное пользователем время.

Конструкция и назначение выключателей

Выключатель – это простое механическое (реже электронное) устройство для контактного замыкания/размыкания электроцепи с целью включения/выключения осветительных приборов.

Мы затронем конструкционные особенности и монтаж наиболее простых моделей – одноклавишных выключателей.

Они состоят из 4 основных частей:

• рабочего узла — металлическая основа с контактами и кнопочным приводом;
• крепежа — лапок или усиков из металла, соединенных с металлической пластиной;
• декоративного оформления — панели или рамки;
• динамической части — пластиковой клавиши.

Часть деталей, в основном, внутренних, выполнена из металла например, оцинкованной стали, внешняя декоративная отделка обычно изготавливается из безопасного пластика. Возможны и керамические элементы, выдерживающие нагрузку до 32 А, тогда как пластик рассчитан на 16 А.

В числе причин для установки выключателя с одной клавишей значатся:

Галерея изображений

Фото из

Одноламповый настенный светильник

Светодиодная линия или люминесцентная лампа

Потолочный светодиодный прибор освещения

Поврежденный выключатель с разрушенным корпусом

Внешнее и внутренне строение зависит от нескольких факторов, например, функциональных задач или потенциальной нагрузки. В качестве дополнительно устройства в некоторых моделях присутствует светодиод, обеспечивающий внешнюю подсветку.

Конструкция простого выключателя с одной клавишей: 1 – клавиша, с помощью которой механизм водится в действие; 2 – декоративная рамка; 3 – рабочая часть, в которой заключен электрический механизм

Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания (например, для торшеров или настольных ламп он не нужен).

Это чаще всего потолочные или настенные светильники, люстры, сложные осветительные системы.

При выборе устройств для помещений с повышенным уровнем влажности следует обратить внимание на такой показатель, как уровень защиты: для спальни или гостиной достаточно IP 20, для ванной или кухни — IP 40, для наружного (уличного) монтажа — IP 55

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Подготовительные работы

Правильный монтаж любых элементов электрической системы предполагает подготовку. Для этого определяется расположение каждого элемента. Наружные устройства крепятся на поверхности стены и не требуют использования сложного инструмента. Для встраиваемых видов розеток и выключателей нужно проделать в стене отверстия соответственно размеру и форме детали. Также необходимо каналы для укладки проводов. Штробление борозд осуществляется при полной замене электропроводки и выключателей. После подготовки отверстий устанавливаются подрозетники.

Проектирование

Перед монтажом выключателей и розеток важно определить их расположение, место для распределительной коробки и другие существенные моменты. При этом учитывается расположение бытовых приборов

В жилом пространстве розетки и выключатели необходимы в каждом помещении.

На кухне используется множество розеток

Для наружного расположения

При размещении элементов снаружи стены используются специальные виды розеток и выключателей — накладные. Предварительно составляется план расположения всех деталей. Далее процесс монтажа включает в себя следующие этапы:

• на место для розетки или выключателя крепится на шурупы деревянная колодка из фанеры толщиной около 10 мм. Размер элемента должен превышать габариты розетки на 20 мм;
• с новой розетки следует снять верхнюю пластиковую коробку и удалить заглушку, прикрывающую место для провода;
• клемник прикручивается к колодке саморезами, а электрические провода соединяются.

Наружные розетки не требуют сложного комплекса работ

Для внутреннего расположения

Внутреннее размещение выключателей и розеток позволяет сделать их более компактными. При этом подготовительные этапы работ заключаются в штроблении борозд для кабеля, проделывании отверстий для подрозетников. Для этого используется перфоратор с подходящим сверлом «чашечного» типа. При этом глубина отверстия должна быть равна высоте стенок подрозетника.

Видео: монтаж подрозетников

При низком расположении устройств можно направить канал для провода вниз, при этом кабель далее прокладывается под плинтусом и нет необходимости штробления множества отверстий.

Кабель легко проложить по технологическому каналу

В отверстие устанавливается подрозетник, выводятся провода, к которым и крепится выключатель или розетка. В заключении фиксируется верхняя крышка.

Четкий размер отверстия позволяет легко монтировать деталь

Оформление розеток и выключателей

Внутренняя конструкция розеток и выключателей имеет единый принцип устройства. Особенно разнообразны эти детали по внешнему виду. Классическими являются модели с белым корпусом, но существуют и цветные варианты. Также при оформлении дизайна интерьера часто используются различные методы оформления элементов электрической системы.

Оригинальный декор легко замаскирует все элементы

Розетки и выключатели легко подобрать под однотонную расцветку стен. Если же такой вариант декора невозможен, то лучше всего оформить элементы необычным способом. При возможности розетки и выключатели прячутся за мебелью, предметами декора и другими деталями

При этом важно не допускать попадания внутри устройств посторонних деталей. Если в помещении проживают дети, то используются специальные заглушки и «шторки»

Как подключить выключатель?

После того как вы выполнили все соединения проводов в выключателе вам необходимо будет его установить. Монтаж выключателя может выполнить практически каждый, и сейчас мы об этом поговорим. После того как вы подвели провода их необходимо надежно закрепить.

Теперь можно приступать к его фиксации в распределительной коробке. В распределительной коробке он будет крепиться с помощью специальных зажимов. Они располагаются по бокам этого изделия. Сначала вставьте выключатель в розетку, а затем отверткой зажмите его контакты. После зажима болтов выключатель будет надежно держаться в стене.

После того как сердцевина выключателя будет надежно закреплена в штробе вы можете приступить к установке декоративной рамки. После того как декоративная рамка будет установлена вы можете приступать к проверке устройства на работоспособность устройства. Вот это была подробная инструкция по установке этого прибора. Как видите, подключить выключатель может практически каждый.

подключение двухклавишного выключателя.

Современное назначение конструкции

На современном рынке представлены приборы с одной, двумя и тремя клавишами, которые предназначены для работы с одним осветительным контуром. Каждую из схем довольно просто подключить, а выбор зависит от предполагаемых функций изделия. Несложный механизм включает клавишу, с помощью которой конструкция приводится в действие.

Потенциальная нагрузка и поставленные задачи влияют на обозначение выключателя, его строение.

Современные производители предлагают дополнительные элементы, к примеру, подсветку. К такому изделию можно подсоединить не один светильник.

Отличается также способ монтажа изделия – наружный или внутренний. Наружный способ обычно применяют при открытых проводах, а внутренний, если проводка спрятана в стене.

Как подключить выключатель от розетки

В этом случае можно сэкономить на электропроводах. Подключение производится обычным порядком по уже описанному сценарию. Однако провода запитываются не в электрической коробке, а в розетке.

1. Последнюю нужно для начала разобрать. А именно, открутив центральный болтик, снять пластиковую лицевую часть, ослабить винты, с помощью которых розетка крепится в стакане, и вытащить наружу основу.
2. Далее нужно подсоединить фазовый провод к соответствующему входу розетки. Получится параллельное подключение.
3. Второй конец фазового провода надо завести в соответствующий вход выключателя. Из второго контакта этого прибора выйдет провод для питания светильника. При этом ноль от освещающего аппарата также можно подвести к розетке или сразу к коробке.

Для чего нужен проходной выключатель и как он работает

Такой выключатель применяется для управления лампочкой из разных мест, то есть включить свет можно при входе в помещение, чтобы осветить себе путь, а выключить – в другой части комнаты или в другой комнате (в коридоре, на лестничной клетке, возле кровати в спальне). Получается, включить/выключить свет можно любым из проходных выключателей из всей цепи (их может быть несколько – два и более). Это позволяет экономить электроэнергию.

Принцип работы такого устройства следующий. К переходному выключателю подводятся фаза и ноль. При этом во время изменения положения клавиши устройства цепь замыкается, и лампочка горит. Соответственно, при выключении с первого, второго или третьего такого переключателя происходит размыкание проводка фазы, но тут же замыкается другой проводок фазы (нейтрального положения нет).

Внешне он немного отличается от непереходного: у него изображены две стрелочки на лицевой двигающейся панели (на клавише), одна из которых показывает вверх, вторая – вниз.

У проходного выключателя имеется один вход и два выхода, что является ключевым отличием от простого выключателя у которого только один вход и один выход. Это значит, что проходной выключатель не разрывает ток, а дает его либо на один выход, либо на другой.

Внутренние отличия могут быть сразу определены опытным взглядом электрика, но на всякий случай под корпусом проходного выключателя нарисована схема, взглянув на которую можно сразу определить, что перед вами находится именно проходная модель устройства. К сожалению, на изделиях китайских фирм-производителей такая отметка может часто отсутствовать. А вот такие фирмы, как Лезард, Вико и Легранд, наносят разметку.

Чтобы визуально определить, какой именно перед вами выключатель (переключатель), можно просто внимательно осмотреть клеммы, то есть посчитать отверстия с медными контактами (клеммы). Если их три, значит, переключатель вам подходит. Чтобы убедиться, что клеммы не перепутаны между собой, нужно воспользоваться специальным прибором – мультиметром.

Возьмите мультиметр и поставьте его для большего удобства на режим звонка (подачи звукового сигнала). Теперь проверьте каждое из отверстий (выхода-входа), вводя рабочую часть прибора внутрь. Если тестер (мультиметр) пищит при касании к какому-то из контактов, значит, ток в этом месте есть.

Если у вас есть только стрелочный мультиметр, нужно прозванивать с помощью способа определения короткого замыкания. Для этого нужно вставить щуп в один контакт, а второй – втыкать поочередно в другие, чтобы услышать, с каким из них он замкнет. При замыкании сам прибор должен пищать, а стрелка – отклоняться до конца вправо и показывает КЗ. Когда такая комбинация будет найдена, нужно сделать следующее: не меняя ничего в щупах, меняйте положение клавиши переключателя.

В случае, если показатель КЗ пропал – значит, один из контактов является общим. Осталось определить, какой именно. Теперь, не трогая ничего в положении клавиши, переставьте один из щупов (наугад) на другой контакт. Если опять появилось КЗ (короткое замыкание), значит, тот контакт, из которого щуп не вытаскивали, и есть искомый вход, то есть общий контакт.

Как работает проходной выключатель? Просто есть два взаимозаменяющих положения выключателя:

• вход соединяется с первым выходом;
• вход соединен со вторым выходом.

Исходя из вышесказанного, правильнее называть это нехитрое устройство переключателем, а не выключателем либо включателем, так как положений включено и выключено, как таковых, у него нет.

Еще одно отличие от обычной клавиши – коммутация используется с тремя жилами (трехжильная), а не с двумя (двухжильная).

Произошло отключение автомата: что делать

Неопытный пользователь при срабатывании автоматического выключателя и отключении света спешит восстановить работу бытовых приборов, поэтому просто открывает защитную крышку и включает устройство. Однако это не совсем правильное решение, лучше предварительно выяснить причину отключения.

Первое, что необходимо сделать, – совершить проверку подключенных бытовых агрегатов и устройств, обращая внимание на внешний вид розеток и вилок, наличие или отсутствие запаха жженой пластмассы. Слишком горячие вилки также должны насторожить

Одна из частых причин – увеличение энергетической нагрузки. Если у вас работает стиральная машина и микроволновка, а при включении пылесоса сработала защита, значит, произошла эксплуатационная перегрузка. Решение одно – равномерно распределить нагрузку, то есть включать мощные приборы по очереди.

Если из нескольких устройств постоянно реагирует только одно, проверьте исправность всех приборов, имеющих отношение к данной цепи (перегорела лампочка, произошло замыкание). Причина может крыться в проводке – в этом случае обязательно пригласите электрика

Если количество приборов не увеличилось, нагрузка не изменилась, а выключение произошло – возможно, виновата высокая температура. При повышении температурной нормы в щитке автомат также может сработать.

И последняя причина – выход из стоя самого автоматического выключателя. После нескольких реагирований на серии возросших токов, ТКЗ, гашений дуги он приходит в негодность, что можно определить по внешним признакам. Если клеммы обуглились или пластик оплавился, необходимо произвести замену устройства.

Технические требования к установке розеток и выключателей в квартире

Для управления освещением используются выключатели и розетки. Элементы электрической сети нуждаются в правильной установке. Для этого существует комплекс требований, включающий в себя основные моменты, которые обязательно учитываются при монтаже. При этом требования имеют общий характер, а правила необходимы для обеспечения безопасности.

Наиболее современными являются требования евростандарта.

Евростандарт предполагает удобное расположение элементов

Рекомендованная высота установки выключателей при этом составляет 90 см от уровня пола. Такое размещение делает незаметными элементы электрической цепи в общем интерьере помещения. Удобство использования также является преимуществом расположения выключателей. Расстояние от края двери до выключателя должно составлять не менее 10 см.

Ранее элементы электрической сети монтировались согласно правилам советского стандарта. При этом ыключатели располаются на высоте 160 см, что часто вызывает неудобства. Правила оптимальны для жилых помещений. В производственных цехах, общественных местах и других подобных областях используются несколько иные основы при монтаже выключателей и розеток.

Соблюдение правил техники безопасности

Поражение электротоком может обернуться необратимыми последствиями, поэтому перед каждой процедурой установки выключателя или розетки следует соблюдать ряд несложных правил:

• первым шагом всегда должно быть отключение питания на электрощитке – для защиты и устанавливают автоматы;
• в привычку должна войти регулярная проверка напряжения в сети с помощью тестера или индикатора;
• следует применять только исправный инструмент с изолированными ручками и качественные, неизношенные материалы;
• одежда и обувь должны быть удобными и не создавать дискомфорта во время работы.

Работая со штроборезом, циркулярной пилой, отбойником, перфоратором или дрелью желательно дополнительно использовать защитную маску и респиратор.

На рабочий участок вход посторонним необходимо запретить. Если в квартире проживают дети или находятся животные, лучше на время их оставить в другой комнате под присмотром взрослых или отправить в гости.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию

Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель

У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Поэтапная инструкция установки люстры в доме

Тем, кто проводит монтажные работы в частном доме самостоятельно, следует придерживаться следующей инструкции:

1. Потолочная балка. Перед тем как установить люстру на потолок, следует подготовить крепежную конструкцию, чтобы исключить риски обрыва конструкции. Это может быть деревянный брус, который располагается на чердаке строения в том месте, где будет обустраиваться люстра.
2. Определение места установки люстры. Необходимо определить центральную точку на потолочной плоскости и отметить ее. Просверлить в отмеченном месте небольшое отверстие для вывода провода и установки крюка. Длина выступа монтажного крюка регулируется устройством на резьбе в его верхней части.
3. Распределительная коробка и выключатель. Их местом формирования является плоскость стены. Электропровода требуется вывести от месторасположения люстры к коробке, куда должны быть подведены провода от выключателя. Они должны иметь запас минимум 10 см.
4. Варианты прокладывания проводов: маскировка внутри поверхности или расположение на поверхности. Если применяется маскировочный способ, необходимо подготовить канавку на стене. После их укладки канавка заделывается специальной смесью. Использование другого варианта предполагает наличие специальных пластиковых профилей, во внутреннюю плоскость которых будут спрятаны провода. Соединение проводников тока должно соответствовать схемам подключения осветительного прибора. Места соединения следует изолировать при помощи ленты ПВХ и расположить в плоскости распределительной коробки, исключив их пересечение. Закрыть коробку крышкой и закрепить крепежным элементом.
5. Скоба монтажная. Сегодня люстры реализовываются в комплекте с крепежными элементами и клеммной колодкой. Конструкции, обеспеченные одной лампой, в комплекте имеют крепежную скобу с двумя болтами. Скоба устанавливается вблизи участка вывода проводов на потолке.

Выводы и полезное видео по теме

Полезные видео-инструкции помогут начинающим электрикам усвоить теорию и правильно применить ее на практике.

Инструкция от производителя legrand в которой речь пойдет о том, как самостоятельно установить выключатель:

Из следующего видеоролика можно узнать о подключении одноклавишного выключателя и розетки:

А о том, как заменить выключатель своими руками вы узнаете из следующего видео:

Как вы успели заметить, принципы подключения различных электрических устройств похожи, но имеют небольшие различия

Решив самостоятельно заменить выключатель или проложить электроцепь целиком, внимательно изучите схемы, проконсультируйтесь у квалифицированных специалистов, а в процессе работы обязательно соблюдайте меры предосторожности

Если у вас остались вопросы по замене одноклавишных выключателей или есть дополнения к материалу, оставьте, пожалуйста, свой комментарий в расположенном ниже блоке.

Выводы и полезное видео по теме

Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:

Видео #2. Процесс установки и подключения розетки открытой проводки:

Видео #3. Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост

И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения

Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.

Хотите рассказать о том, как собственноручно устанавливали и подключали накладную модель розетки? Желаете поделиться специфическими тонкостями монтажа, о которых не упоминалось в статье? Пишите, пожалуйста, комментарии в находящемся ниже блоке.
