Как подключить светодиодный светильник к 220 в: схема и правила

Гипсокартонные потолки

Схема подключения светильников в подвесном потолке выглядит аналогичным образом, однако монтаж начинается только после нанесения слоя шпатлевки. Вначале на бумаге рисуют план расположения светильников с точным расстоянием от стен и друг от друга. Далее делают разводку электрических проводов, фиксируя их на основном потолке, и оставляют свободно свисающие концы. Причем лучше всего оставлять концы с небольшим запасом, примерно 15-20 см.

В целом провод должен свисать ниже гипсокартонной конструкции примерно на 10 см. Дело в том, что короткий провод при непредвиденной ситуации нарастить очень сложно, а вот длину всегда можно уменьшить. В соответствии с рисунком делают метки на потолке и вырезают отверстия с помощью дрели с установленной коронкой, соответствующей размеру отверстия под точечный светильник. В полученные отверстия устанавливают светильники, подсоединяют провода и проверяют работу освещения.

Существует еще одна схема подключения точечных потолочных светильников на гипсокартонной конструкции. К его использованию обращаются в том случае, когда количество источников света не превышает 6 единиц.

Процесс подключения выполняется по следующей схеме:

• От распределительной коробки к месту расположения светильников протягивают электрические провода.
• Далее выполняют монтаж гипсокартонной конструкции и черновые отделочные работы, в частности шпаклевание и шлифовку.
• В потолке вырезают отверстия, в которые при дальнейших установочных работах вставляют точечные приборы освещения.
• Выводят концы прокинутого кабеля наружу и подсоединяют приборы освещения.

Такой способ позволяет легко и быстро найти решение вопроса, как подключить точечный светильник. Однако он не совсем соответствует пожарным нормам и требованиям, так как в этом случае провода оказываются просто лежащими на гипсокартонном потолке. Решить проблему помогает использование негорючего кабеля с большим сечением провода при условии правильного монтажа и наличии бетонного базового перекрытия.

Можно воспользоваться таким способом при подключении на потолке светильников точечного типа при деревянном базовом потолочном перекрытии. Однако здесь обязательна укладка в металлические трубы или негорючие цельнометаллические кабель-каналы

Монтажные работы по укладке электрических проводов важно выполнить перед непосредственной установкой гипсокартонного листа. Отклоняться от перечисленных правил не стоит, так как сочетание дерева, электричества и работы приборов освещения, сопровождающаяся выделением тепла, можно назвать достаточно опасным

Точечные светильники могут работать от напряжения 220 В или 12 В. Вне зависимости от напряжения, подключаться они параллельно (в шлейф или отдельными проводами) или последовательно (гирлянда). Разница в том, что питание для споты на 12 В подается через понижающий трансформатор. Он преобразует сетевые 220 вольт в нужные 12. Подробнее о том, как подключить точечные светильники к одно- и двух- клавишным выключателям поговорим подробнее.

Где купить LED лампы для автомобиля?

В Российском интернете существует немало компаний, которые продают светодиодные лампы на многие марки автомобилей. Но мы намерено не будет заниматься рекламой подобных магазинов. Дело в том, что не смотря на приличный ассортимент светодиодных ламп в России, в сравнении с зарубежными интернет магазинами представленный объем ламп для различных автомобилей, в нашей стране не так уж и огромен.

И беря во внимание средний возраст автомобилей в России, который составляет примерно 12-15 лет, многие владельцы, желая поставить на свой автомобиль LED лампы вместо галогенных, вряд ли найдут у нас в России автомагазин, где можно купить тот-же комплект  оснащения передней оптики светодиодными лампами, именно для своего старого автомобиля. Мы сделали анализ по зарубежным интернет магазинам, которые занимаются продажей светодиодных ламп для автомобилей. Наибольший интерес у нас вызвал сайт Superbrightleds.com

Наибольший интерес у нас вызвал сайт Superbrightleds.com

Мы сделали анализ по зарубежным интернет магазинам, которые занимаются продажей светодиодных ламп для автомобилей. Наибольший интерес у нас вызвал сайт Superbrightleds.com

Допустим, вы являетесь владельцем потрясающего старого 1990 Volkswagen Corrado, то можете быть уверены и не сомневаться, что на сайте SuperBrightLED вы легко найдете для своей машины, как светодиодные лампы, так и комплекты дооснащения для оптики.

Если вы думаете, что поменять галогенные лампы на светодиодные у вас не получится самостоятельно, то вы ошибаетесь. Поверьте, это просто, комплект дооснащения способен установить даже тот владелец машины, который никогда самостоятельно не открывал капот.

Единственное с чем может столкнуться владелец машины при смене галогенных ламп на светодиодные, это с трудностями, связанными с  доступом к самим лампам. В некоторых автомобилях (в зависимости от марки и модели) доступ к лампам в передних фарах затруднен.

Наш совет: Когда будете вынимать галогенные лампы из передних фар, не прикасайтесь к стеклянной колбе голыми руками. Голыми пальцами вы можете оставить грязь на колбе, что непременно приведет к ослаблению рассеивания света. Ведь вам нет смысла повредить галогенные лампы, поскольку они находятся в рабочем состоянии. Вполне возможно они вам еще пригодятся. Например, если вам не понравятся как светят светодиодные лампы, вы сможете обратно вернуть на место эти галогенные лампы.

Так же при замене галогенных ламп на LED убедитесь, что ваши фары правильно отрегулированы. Помните, что правильно откалиброванные фары позволяют эффективно направлять свет на дорогу максимально захватывая участок дороги, не ослепляя водителей на встречном движении.

Как правило, фары регулируются с помощью специальных винтов расположенных там же, на фарах. Вы можете отрегулировать фары на автосервисе на специальном стенде, либо отрегулировать их сами на глаз. Для этого медленно приблизьтесь к стене и включите ближний свет. По пучку света отрегулируйте фары так, чтобы луч света не светил слишком высоко или очень низко.

Как корректно подключить светильник в ванной

Часто потолок делают из бесшовных пластиковых панелей. Их крепят к деревянной обрешетке (или обрешетке из металлических профилей). Расстояние от основания (бетонного перекрытия) до обрешетки должно быть таким, чтобы там помещалась скрытая часть светильников.

В тех местах, где намечена установка источников света, панели прорезают строительным ножом. Отверстия должны быть такого диаметра, чтобы неровные кромки пластика закрывались декоративной накладкой. Жилы кабеля подключают к клеммам прибора, который фиксируют на потолке с помощью пружинных защелок.

Светильник фиксируется

Другой способ отделки предполагает использование влагоустойкого гипсокартона. Это возможно в помещениях с хорошей вентиляцией. Гипсокартон крепят к обрешетке на необходимом расстоянии от основания. Отверстия в нем прорезают с помощью коронки-насадки и электрической дрели. Они получаются с ровными краями. Установка осветительных элементов выполняется аналогично вышеописанному способу.

Изготовление отверстий

Третий способ отделки – с помощью натяжной пленки из поливинилхлорида. Все подготовительные работы выполняются так же, как и в случае отделки потолка гипсокартоном и пластиком. Но на стадии установки света понадобятся специальные пластиковые кольца. Их диаметр соответствует диаметру скрытой части корпуса. Кольца крепятся к пленке, которую прорезают острым ножом

Действуйте осторожно: случайное прикосновение к пленке острой кромкой ножа может испортить потолок. Кольца из плотного пластика необходимы для того, чтобы пружинные защелки надежно держали точку

Желательно устанавливать светодиодные лампы: они практически не нагреваются, не опасны для пленки из поливинилхлорида.

Светильник на потолке из пленки ПВХ

Установка светильника в ванной может быть выполнена самостоятельно, если хозяин дома знаком с нюансами электромонтажных работ, основами электротехники, если нет, то стоит пригласить специалистов.

Принцип действия светодиодных ламп

Светодиодная лампочка представляет собой полупроводниковый элемент, содержащий в своём составе несколько слоёв, ответственных за преобразование текущего через них тока в видимый свет.

Важно! При изменении состава этого слоя в нём генерируется излучение определенного цвета (красного, зелёного, жёлтого или синего). Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение

Поскольку лампы, в состав которых входят светодиоды, должны обеспечивать получение чистого дневного света, их разработчикам пришлось применить небольшую хитрость, заключающуюся в покрытии синего излучателя жёлтым люминофором. В такой конструкции под воздействием фотонов синего диапазона жёлтый люминофор начинает испускать собственное бесцветное излучение.

С демонтажем патронов и установкой перемычек

Этот способ скурпулезней, но не нуждается в покупке дополнительных деталей. Алгоритм действий:

Снимаем осторожно крышки с боков светильника.
Демонтируемых патроны с изолированными контактами, расположенными внутри. Внутри патрона находятся также пружинки, которые необходимы для лучшего крепления лампы.
К патрону ведут 2 питающих провода, которые крепятся в специальных контактах без винтов защелкиванием

Прокручивайте их по и против часовой стрелки. После этого усилием достаем один из проводов.
Т.к. контакты изолированы, при демонтаже какого-то из проводов ток будет проходить только через одно гнездо. На работоспособность светильника это не повлияет, но лучше поставить перемычку и тем самым усовершенствовать прибор.
Благодаря перемычке не нужно пытаться ловить контакт путем поворота светодиодной трубки в стороны.
Сделать приспособление рекомендуется из лишних питающих проводов основного осветительного прибора, которые останутся после работы по замене ламп.
Следующий шаг – проверка наличия цепи между изолированными разъемами после установки перемычки. Аналогичные действия совершаем на другой стороне лампы.
Проследите за оставшейся частью провода питания. Он должен быть нулевым, а не фазным. Остальное убираете пассатижами.

Современные спот-системы

Помимо точечных спотов, существуют еще более удобные и подвижные модели — трековые светильники. Это устройства подвесного типа, крепящиеся к потолку на шинопроводе, который бывает гибким, негибким, и в виде троса. Светильники могут легко перемещаться по всей длине трека. Чаще они устанавливаются в музеях, выставочных залах, кафе и офисах. Однако удобны и в комнатах — например, на кухне или в рабочем кабинете, над детской партой.

Особенность таких спот-систем в том, что шинопровод может быть установлен не только на потолке, но и на горизонтальной плоскости. Такие приборы хорошо подходят для акцентной подсветки. Благодаря поворотному и передвижному механизму лампу можно направить в любую сторону.

Нюансы подключения

Как подключить светодиодный светильник к 220В, не нарушая правила безопасности? Особенно важен этот вопрос для неспециалиста.

Перед началом монтажа обязательно отключается электропитание. Напряжение драйвера должно соответствовать напряжению светильника. Провода следует подключать строго по схеме, нельзя использовать для создания соединений хомуты или скотч. Сечение проводов должно соответствовать указанному на корпусе светильника. Запрещено устанавливать светильники лампочки, по номиналу не соответствующие требованиям производителя.

Хотя подключение светодиодных светильников на первый взгляд простое дело, не стоит начинать эту работу при полном отсутствии опыта или необходимого инструмента. От качества монтажа зависит не только срок службы светодиодных осветительных приборов, но и безопасность проводки.

Подключение точечных светильников на 12 В

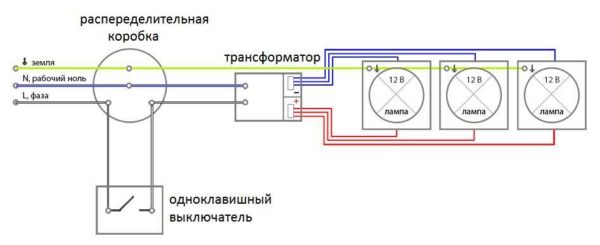

Схемы точно такие же, но кабель с выключателя заводится на преобразователь, а с выхода преобразователя идет уже на лампы.

С трансформатором на 12 В

Если точечных светильников много, их предпочитают подключить к двум клавишам. В этом случае потребуются два трансформатора (блока питания, переходника).  Схема выглядит не намного сложнее — есть две ветки. При желании можно найти выключатели и на три клавиши, а можно поставить рядом несколько. Но, если вам надо изменять освещенность в широких пределах, лучше поставить диммер.

Схема подключения точечных светильников к двуклавишному выключателю

Как вы поняли, схемы отличаются только наличием или отсутствием трансформатора. Так что и остальные схемы реализовать будет несложно.

Выбор мощности преобразователя/трансформатора

Чтобы освещение работало нормально, необходимо чтобы мощность драйвера была на 15-20% больше, чем все подключенные к нему потребители. Например, нужно подобрать понижающий трансформатор для подключения 8 точечных светильников, в которые будут установлены лампы накаливания по 40 Вт. Суммарная мощность всех ламп будет 320 Вт. Трансформатор потребуется на на 380-400 Вт.

С преобразователем на каждой ветке

Понятно, что чем больше источников света будете подключать, тем более мощный преобразователь потребуется. Но с увеличением мощности растет цена и размеры устройства. Кроме того, мощные трансформаторы найти бывает сложно. Е еще: большую и тяжелую коробку спрятать бывает сложно. Потому в таком случае большую группу ламп делят, и к каждой ставят свой преобразователь, но меньшей мощности (как подключить точечные светильники в этом случае, можно увидеть на схеме выше).

Особенности подключения ламп на 12В

Чтобы правильно подключить светодиодные светильники с рабочим номиналом в 12В к сети с напряжением в 220В, необходимо учесть несколько факторов:

1. Бытовой ток имеет переменное значение, для низковольтовых лед-элементов нужен постоянный. Поэтому в начале схемы потребуется установить специальный трансформатор.
2. Перед покупкой модуля, понижающего напряжение, надо грамотно рассчитать его мощность. Для этого подсчитывается точное количество используемых 12-вольтовых светодиодных светильников и их суммарная мощность. Например, если их количество будет 5 по 10 Вт каждая, значит общая требуемая мощность равняется 50 Вт. При этом к расчетному значению обязательно добавляется 20%-ый буфер. В данном случае это 10 Вт. Таким образом, общая мощность трансформатора должна быть не менее 60 Вт.
3. При отсутствии достаточно опыта не пытаться собрать понижающий модуль самостоятельно. Для максимальной безопасности и надежности лучше приобретать заводское устройство с гарантированными характеристиками и сроком службы.

Подключить светодиодные светильники на 12В в сеть 220В можно по вышеописанным механизмам – параллельным и последовательным. В первом случае нужно обязательно использовать понижающий и выпрямляющий трансформатор, так как на каждую лампу будет подаваться одинаковое постоянное напряжение. Другое дело, когда все приборы соединяются друг за другом.

Важно! Несмотря на то, что в низковольтовых лэд-элементах в последовательной схеме осуществляется распределение всего напряжения в сети 220В, значение тока остается переменным. Поэтому потребуется установка выпрямителя

С его помощью на один конец цепочки светодиодных светильников будет подаваться плюс, на другой – минус.

Для тех, кто имеет хороший опыт в радиотехнике, собрать понижающе-выпрямляющее устройство не представляет особой сложности. Для того чтобы подключить светодиодные светильники номиналом 12В к бытовой сети 220В, используются две схемы:

1. Упрощенная на гасящем конденсаторе.
2. Более стабильная с микросхемой.

Первая дешевая и простая. Ее основной недостаток – возможная пульсация светового потока и неточные параметры электронных компонентов. Вторая версия сводит недостатки вышеприведенной на нет. Однако она более сложна в устройстве и дороже, но при этом более стабильна и надежна.

При выборе места монтажа трансформатора, выпрямителя и других электротехнических устройств необходимо учитывать влажность окружающей среды. Если их контакта с водой не избежать, лучше приобретать модели с влагозащищенным, герметичным корпусом.

Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
2. Примерить корпус фонаря, удостоверившись, что он подходит.
3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

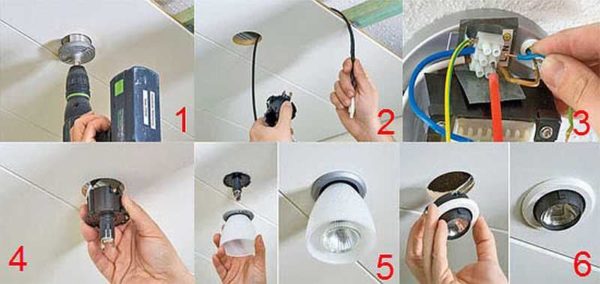

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Как правильно подсоединить

Все монтажные работы выполняются до того, как будет закончен сам подвесной потолок

Важно следовать выбранной схеме подключения. Место монтажа, высота установки осветительных приборов – одни из главных факторов, с которыми следует разобраться заранее

Количество светильников тоже считают заранее. Надо учесть, что в некоторых случаях возникает необходимость в трансформаторе. Провода к местам монтажа подключают заранее. Чтобы не было контакта с каркасными подвесными конструкциями – для проводов берут гофрированные трубки. Для каждой ситуации разрабатывают отдельную схему.

Установка по простой схеме

Обычная схема предполагает последовательное подключение всех проводников. Токоограничивающий резистор необходим, если соединение выбрано параллельное. Лучше обратиться к электрикам с достаточно высокой квалификацией для таких работ, как сборка и установка светильников, прокладка электропроводов с достаточным сечением.

Общая схема действий выглядит следующим образом:

1. Обесточивание электрической сети.
2. Укомплектовать прибор блоком питания. Или использовать обычную деталь, если все характеристики подходят.
3. Проверка типа цоколей.
4. Проверить наличие термоколец, препятствующих перегреву в системе. Нужно убедиться в том, что для вентиляции хватает пространства.
5. Строгое соблюдение полярности.

С дополнительной защитой

Назначение прибора влияет на то, какой класс защиты выбирать для конкретного случая:

1. Фильтрация помех с высокими частотами, защита от дифференциальных перенапряжений, от остаточных бросков по этому показателю. Устанавливаются средства защиты рядом с потребителем.
2. Для токораспределительной сети у объекта, от коммутационных помех. Элемент играет роль второй ступени, когда ударяет молния. Место монтажа – внутри распределительных щитов.
3. Чтобы в защитную систему дома прямо не попадали молнии. Место монтажа – ввод в здание, внутри устройств по распределению. Главный распределительный щит для этого тоже допускается использовать.

Обычно устройства защиты снабжаются специальной разновидностью модуля, легко заменяемому при необходимости. Монтаж таких приспособлений продлевает срок эксплуатации всей системы.

С активным ограничителем тока

Элементом, ограничивающим ток, для этой схемы будет выступать резистор R1. Показатель коэффициента мощности в данном случае приближается к единице. Схема имеет один минус – у резистора тепло рассеивается в больших количествах.

Резистор R2 применяют для разрядки остаточного напряжения.

Как посчитать необходимое количество ламп?

Уровень освещённости подбирают индивидуально у каждой из комнат. Всё зависит от назначения помещения. Максимальная яркость нужна там, где постоянно читают или пишут. Для коридора этот показатель будет на порядок ниже.

Для измерения светового потока одной лампы уровень освещённости перемножают с площадью комнаты, а потом делят на количество ламп.

Расчёт на квадратный метр выглядит несколько иначе. Количество ламп перемножают со световым потоком, результат делят на площадь освещения. От типа монтажа зависит, сколько оборудования нужно в том или ином случае. При установке в обычную люстру опираются на уровень интенсивности света.

Эффективный угол света для светодиодов составит примерно 120 градусов. Главное – так рассчитать количество светильников, чтобы свет в итоге оказался равномерным.

Подготовительные работы

Перед тем, как приступить к выполнению всех действий следует приобрести правильный выключатель для светильника, качественную распределительную систему, изоленту и соединительные кабели.

После этого обязательно отключается напряжение всей питающей сети. Все, что для этого следует сделать – отключить автомат, затем при помощи специального прибора убедиться в том, что напряжение действительно отсутствует.

Пошаговая инструкция

1. Выполните установку коробки. Сборка в ней осуществляется в в соответствии со схемой. Процесс монтажа выполняется методом скрытой проводки.

2. Самостоятельно проведите монтаж установочной коробки и автоматического электроприбора, расположенного в силовом щитке, который обеспечивает защиту электрической цепи от замыкания.

3. Все электроприборы соединяются между собой при помощи трехжильного универсального кабеля. Его сечение не должно быть меньше 1,5 мм. При помощи него соединяется распределительная коробка с подрозетником. Обязательно необходимо оставить запас для выполнения следующей разделки.

4. При помощи кабелей выполняется надежное закрепление приобретенной распределительной коробки, выбранных электрических аппаратов.

Светильники и их влияние на растения

Начинающие огородники часто сталкиваются со многими проблемами. Одной из них является освещение теплицы. Наукой давно доказано положительное влияние света на растения. Стоит вспомнить спектральный анализ белого света. Он состоит из зеленого, синего и красного цветов. Практически все растения имеют зеленую окраску листьев. Это означает то, что из солнечного света они для себя поглощают синий и красный цвет, а зеленый отражают, он им абсолютно не нужен.

Если смешать красный цвет с синим, мы увидим фиолетовый. Именно он и нужен для здоровья растений. Поэтому для их роста лучше использовать светодиодное освещение, применять лампы для теплиц, в которых нет зеленого цвета. В них отсутствуют и вредные ультрафиолетовые и инфракрасные цвета. Поэтому спектр светодиодных ламп сегодня считается самым эффективным для подсветки будущего урожая.

Принцип работы обычного светодиода очень прост. На него подают ток, который, в свою очередь, преобразуется в световые лучи. Светодиодная лампочка состоит из таких деталей:

• оптической системы;
• корпуса;
• отводящей тепло подложки.

Такие лампы для дома и в теплицу стоят довольно дорого, зато могут хорошо работать при низких температурах. Высокие же температуры значительно снижают их ресурс, могут вывести светодиод из строя. Лампы за счет подложки не нагреваются. Их можно ставить рядом с растениями. Подключение к сети происходит с помощью обычного цоколя Е27 и Е14

Приобретая лампы или ленты светодиодов, следует обращать внимание на такие параметры:

• площадь освещаемой территории;
• срок службы лампы;
• напряжение питания;
• мощность прибора;
• угол освещения;
• размер;
• вес.

Угол освещения может быть от 90 до 360°. Габариты и вес осветительных приборов также имеют значительные отличия. Можно проверить лампу на ее мерцание, посмотрев на нее через видоискатель цифрового фотоаппарата. Как сделать светодиодную лампу своими руками? Требуется при ее изготовлении учитывать несколько факторов:

Для управления лампой нужно специальное устройство — драйвер, который необходимо вставить в цоколь.
Для теплицы большой площади нужны соответствующие лампочки большой мощности.

В мощных светильниках светодиодов очень много. Их может быть более ста штук. Часто в заводских условиях светильники для теплиц комплектуют светодиодами красного и синего цвета. Особые отражатели обеспечивают направленное светодиодное освещение для теплицы. Каждое посаженное растение в таком случае получает определенную порцию света. Освещение включается каждое утро и вечер.

Светильники для теплиц обладают следующими достоинствами:

• они очень экономичны;
• имеют высокую долговечность;
• обладают большой светоотдачей;
• экономят электроэнергию;
• изделия экологически чистые;
• не требуют утилизации в особых условиях;
• не несут вреда растениям и человеку;
• отличаются ремонтопригодностью;
• урожай созревает на 10-15 дней раньше обычного.

Светильники для теплиц в 10 раз меньше обычного тратят электроэнергии. Работать беспрерывно они могут не менее 50 тысяч часов, а зачастую и до 100 тысяч. Это более 10 лет. Даже после такого периода горения они просто снижают уровень светового потока, но далеко не всегда перегорают. Единственный недостаток светодиодного освещения теплиц — высокая стоимость аппаратуры. Поэтому стоит попробовать сделать лампы для выращивания растений самостоятельно.

Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
2. Примерить корпус фонаря, удостоверившись, что он подходит.
3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.

Предыдущая

ЛюстрыИщем проблему и производим ремонт люстры с дистанционным управлением дома

Следующая

ЛюстрыЧто делать, если люстра не включается с пульта

Основные выводы

Изготовить светильник своими руками можно с применением подручных средств и недорогих радиотоваров. Также для этого потребуется непосредственно светодиодные элементы – лампы или ленты. Они могут быть как маломощными, так и сильными. При выборе материала для корпуса нужно исходить из параметров их теплоотдачи. Чтобы подключить такой прибор в сеть без блока питания, потребуется изготовить драйвер с гасящим конденсатором, предварительно рассчитав его по формуле.

С помощью предложенной технологии можно изготовить светильники любой формы и параметров для установки их в качестве основного или декоративного источника освещения. Монтировать своими руками их можно на потолок и стены в плафоны, в люстры и настольные лампы, а также в любую другую специально изготовленную художественную конструкцию.
