Как подключить розетку с выключателем своими руками

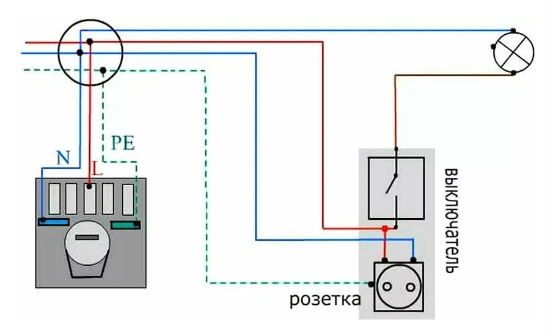

Типовой пример объединения розетки и выключателя в одном блоке

Часто в коридоре или прихожей возникает необходимость объединить точку подключения к сети (розетку) и выключатель нескольких групп освещения. Такой способ решает несколько задач:

• Разветвленная розеточная сеть в коридоре обычно не нужна: нет постоянно используемых электроприборов. Тем не менее есть необходимость подключать пылесос, или зарядное устройство. К тому же, в прихожей может быть установлен базовый блок радиотелефона.
• Места на стенах в этом помещении мало, установлены гардеробные шкафы, зеркало, вешалка. Часть коридора обычно занята входным распределительным щитом и прибором учета (счетчиком). Поэтому компактное размещение коммутационного оборудования — ключевой вопрос.
• При объединении розетки и выключателя, экономится проводка, не требуется установка дополнительной распределительной коробки.
• Если вы дополнительно подключаете второе устройство: выключатель к розетке, или наоборот, нет необходимости портить стену, организовывать маршрут для силового кабеля. Подключение производится с минимальным воздействием на помещение.

Как видно на иллюстрации, для реализации всей схемы потребуется один защитный автомат (в щитке его можно назвать «коридор: освещение, розетка»), и одна распределительная коробка.

Нулевая шина N (голубой цвет) проходит своеобразным транзитом на группы освещения и в розетку. Заземление PE заводится в корпус розетки, и (если одна из групп освещения находится в ванной комнате) в корпус светильника. Фаза после автомата, через распределительную коробку подключается к розетке. Расключение происходит в подрозеточнике. При этом используется любая клеммная колодка: например, WAGO.

Небольшим участком провода соединяется фазная клемма в розетке и входная клемма двухклавишного выключателя. Далее, от выходных клемм прокладывается фаза на каждую группу освещения.

Такая схема обычно применяется при проектировании, поскольку все равно придется прокладывать кабели на разные группы освещения. Если такое решение является дополнительным, вы не устанавливаете дополнительные коробочки. Отверстие для выключателя или подрозетника проделывается рядом с уже смонтированным прибором. Останется лишь проложить дополнительную проводку.

Если есть необходимость развести розетку и освещение на разные автоматы защиты (например, применяется силовая розетка для мощного электроприбора), заведение фазы выполняется по разным силовым линиям.

Использовать дополнительную распределительную коробку не нужно, фазный провод проходит через нее транзитом, без расключения.

В любом случае, при таком способе монтажа экономится и проводка, и площадь на стене. Для примера, посмотрим классический вариант подключения розетки и выключателя к распределительной коробке.

Проложено два маршрута кабеля, расключение в распределительной коробке. Глядя на схему, становится очевидным, что подключение выключателя напрямую к розетке более рационально.

Установка розетки с одноклавишным выключателем

Выбираем кабель (определяем необходимое количество жил)

Перед тем как подключать розетку с выключателем – обязательно нужно определиться с количеством жил в подводимом к ней электрическом кабеле. В квартирах, где в его составе имеется отдельный провод для заземления – придется запастись четырехжильным изделием, в котором предусмотрены фазная, нулевая и заземляющая шины. Четвертая жила нужна для подсоединения провода, отводимого в сторону коммутируемого осветительного прибора. В домах старого жилого фонда в квартиру подводится двухжильный кабель, с входящими в его состав фазным и нулевым проводниками. В этой ситуации соединительный кабель должен иметь три провода.

Монтаж блока розетка-выключатель

Перед началом монтажных работ, прежде всего, от домашней сети отключается электропитание, после чего на выбранном участке стены делается разметка под комбинированный блок. Все дальнейшие действия описываются представленной ниже последовательностью операций:

1. Сначала в размеченных местах дрелью с насадкой типа “коронка” высверливаются отверстия, после чего выбирается ниша нужного размера (под устанавливаемый блок).
2. Вслед за этим от расположенной поблизости монтажной коробки по предварительно подготовленной канавке протягивается отрезок соединительного кабеля.
3. Другой его конец подсоединяется к закрепленному в нише блоку и через выключатель соединяется с силовой розеткой.
4. По завершении этих операций провода в штробе закрепляются алебастром, а после его высыхания заделывается штукатурным раствором.

Перед тем как подключить выключатель через розетку – необходимо подготовить простейший набор инструментов. Кроме того, потребуется расходный материал и сами установочные изделия с розеткой и коммутаторами. Монтаж рассмотрим на примере простейшего варианта одноклавишного блока, в котором коммутируется только один контакт.

Перед установкой нужно будет снять с монтируемого прибора декоративную накладку, а затем удалить клавишу отверткой с тонким жалом.

Затем розетку и выключатель достают из корпуса блока и подключают провода согласно схеме, приведенной на фото ниже.

Инструменты и материалы

В обязательный инструментальный набор, необходимый для подключения одного выключателя и розетки, входят:

• три различные по исполнению отвертки;
• обычные плоскогубцы и бокорезы;
• остро отточенный монтажный нож;
• электрическая дрель с насадкой типа “коронка”.

Рукоятки всех электрических инструментов должны иметь надежное изоляционное покрытие.

Из материалов нужно будет подготовить четырехжильный кабель, монтажную (распределительную) коробку и изоляционную ленту.

Подключение фазы, ноля и заземляющей шины

Правильно подключенная фаза – это обязательное условие, влияющее не только на работоспособность блока, но и определяющее безопасность пользования системой “выключатель и розетка”. Как правило, провода в кабеле маркируются цветом и обозначаются следующим образом:

• фазная жила – белый, красный или коричневый цвет изоляции;
• нулевой проводник – жила в изоляционном покрытии синей расцветки;
• заземляющая шина – провод в изоляции желто-зеленого цвета.

Цветовая маркировка проводов в кабеле

При наличии такой маркировки идентифицировать подводящие проводники совсем несложно. Если же в старой проводке с двумя жилами она отсутствует – потребуется индикаторная отвертка, порядок работы с которой рассматривается отдельно.

При прикосновении к фазному проводу зажатым в руке индикатором напряжения встроенная лампочка должна загореться. Эта жила и будет являться фазой. Оставшийся проводник будет естественно нулевым проводником.

Провод на светильник или лампу

Еще один проводник в подсоединенном к блоку кабеле предназначен для подключения к осветительному прибору, коммутируемому выключателем. Он обычно никак не маркируется, но найти его сможет даже новичок в электрике. Если снять с блока декоративную крышку – под ней обнаружатся клеммы выключателя, к которым подводятся разные провода. С одной его стороны они объединены между собой (электрически связаны) и подсоединяются к фазному проводу, а с другой – отводятся отдельно. Этот раздельный отвод и предназначен для подключения к светильнику или лампочке.

Схема подключения блока из розеток +выключателя

В предыдущей статье Я рассказывал как подключаются одиночные или двойные электрические розетки к электропроводке или между собой- шлейфом. Сейчас Я расскажу подробно о том, как правильно подключаются блоки, состоящие из розетки +выключатель света или из трех, четырех розеток.

Учитываете
. что в одном блоке под одной крышкой совмещаются не только выключатели, электрические розетки, но и при необходимости телефонные и компьютерные.

Перед началом работ
по подключению электрических розеток- необходимо отключить автоматом электропитание и и убедится в отсутствии напряжения при помощи индикаторной отвертки.

Как подключить блок розетка выключатель

Чаще всего блок, состоящий из двойного выключателя и розетки
устанавливается в квартирах на перегородке между дверями санузла и ванной комнаты. Один цельный блок используется для включения света в двух этих помещениях, а так же для подключения в розетку электроприборов, используемых в ванной комнате- электробритва, фен и т. п. Почему электрическую розетку выносят из ванной комнаты- Я уже рассказывал в статье под названием Установка электрических розеток и выключателей в ванной комнате.

В схеме подключения блока розетки и двухклавишного выключателя
используется 5 проводов от распределительной коробки до блока.

Заземляющий проводник (на схеме светло-зеленного цвета) и ноль (синего цвета)
от ответвительной коробки подключаются напрямую только к розетке в блоке. Фаза (красного цвета) подключается к розетке и далее перемычкой подключается на общий контакт входящей фазы выключателя.

Оставшиеся два провода подключаются
на два коммутируемых контакта, через которые фазы подключаются к 2 светильникам при нажатии клавиш, находящихся в туалете и ванной комнате. Т.е. получается, что на розетке всегда будет фаза, ноль и заземление, а так же фаза будет на нижнем контакте выключателя. А на верхних контактах она будет появляться только при нажатии клавиш.

В распределительной коробке
электропроводки делаются 2 скрутки из двух проводов (на схеме желтого и бежевого цветов). Скручиваются коммутируемые фазы с выключателя на отходящие на светильники фазные проводники.

Необходимые для работы светильников ноль и заземляющие проводники
берутся с ответвительной коробки с тех же самых соединений, от которых подключается розетка из блока.

Для того что бы поменять включение клавиш на блоке
. необходимо желтый и бежевый провод поменять местами на выключателе.

Схема подключения блока, состоящего из розетки и одноклавишного выключателя полностью аналогична, с той лишь разницей, что выпадает из схемы один провод бежевый или желтый.

Для подключения трех клавишного выключателя понадобится шестой провод или 6 жила кабеля, которая будет подключаться на третий коммутируемый контакт сверху рядом с желтым и бежевым проводом.

Как подключить 3 или 4 розетки в одном блоке

Если в одном месте необходимо установить
больше 2 розеток для подключения электроприборов, бытовой техники или телефона, компьютерной сети, тогда используется блок розеток, т. е. все розетки будут под одной крышкой.

Электрические розетки в блоке все подключаются параллельно.
Перед началом подключения необходимо сделать и завести перемычки из 3 проводов в каждое посадочное место. Не делайте перемычки очень длинными, потому что потом провода будут мешать и не позволять плотно сесть розетке в монтажной коробке.

Блок розеток устанавливается и подключается в следующем порядке:

Разбираем подробно схему соединения, как подключить лампочку и выключатель

Пройдемся еще раза  по проводам.

Провод слева питающий.

Провод подходящий сверху идет на светильник (люстру). В нашем примере на патрон с лампочкой.

Нижний провод идет на выключатель.

Распайку схемы подключение выключателя начинаем с провода идущего на выключатель. Зачищаем его, снимаем первый слой изоляции. Сильно обрезать провод не нужно, в коробке должно остаться минимум 10 см каждого провода.

Снимаем изоляцию с медной жилы фазного и нулевого провода, примерно 4 см.

Переходим к проводу который идет на светильник. Снимаем верхнюю изоляцию, зачищаем по 4 см на фазном и нулевом проводе.

Теперь мы можем приступить к соединению проводов.

Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет.

Соединяем фазный белый провод идущий на лампочку, с отходящим синим проводом выключателя.

Существуют различные виды соединения проводов, в нашем примере соединение выполняем самым простым способом, скруткой. Сначала скручиваем провода между собой пальцами рук.

Затем протягиваем соединение с помощью плоскогубцев плотно скручиваем обе жилы между собой.

 Неровный кончик скрутки откусываем.

В данной схеме провода заземления мы не используем, поэтому изолируем их  и укладываем, чтобы не мешались, в распределительную коробку.

 Теперь переходим к питающему проводу. Зачищаем его и подготавливаем для соединения фазный и нулевой провод.

Провод заземления изолируем и укладываем в распределительную коробку.

Теперь, подводим питание к выключателю. Фазную жилу питающего провода соединяем с фазной жилой провода идущего на выключатель. Скручиваем два белых провода.

И в завершении схемы нулевую жилу питающего провода соединяем с нулевой жилой провода идущего на лампу (светильник).

Схема подключения одноклавишного выключателя готова.

Теперь, нам нужно проверить работу схемы в деле. Вворачиваем лампочку в патрон.

Подаем напряжение. Включаем автоматический выключатель.

С помощью индикатора напряжения проверяем  правильность соединения схемы, убеждаемся что мы ничего не перепутали, на фазных проводах должна быть фаза, на нуле ноль.

И только после этого включаем выключатель.

Лампочка загорелась, схема соединена правильно. Выключаем напряжение, изолируем скрутки и укладываем в распределительную коробку.

Монтаж схемы выполнен, вопрос как подключить лампочку и выключатель подробно разобран и раскрыт.

В данной работе мы использовали:

Материал

• распределительная коробка — 1
• подрозетник — 1
• одноклавишный выключатель — 1
• светильник — 1
• провод (измеряется по конкретным меркам вашего помещения)
• автоматический выключатель — 1
• контакт заземления — 1
• изоляционная лента — 1

Инструмент

• нож
• плоскогубцы
• кусачки
• плоская отвертка
• крестовая отвертка
• индикатор напряжения

Сколько мы сэкономили выполнив схему подключения своими руками:

• выезд специалиста — 200 рублей
• монтаж распределительной коробки внутренне установки — 550 рублей
• монтаж потолочного светильника — 450 рублей
• монтаж подрозетника внутренней установки (кирпичная стена, высверливание, установка) — 200 рублей
• установка одноклавишного выключателя внутренней установки — 150 рублей
• монтаж двухполюсного автоматического выключателя — 300 рублей
• монтаж контакта заземления — 120 рублей
• монтаж провода открыто  до 2 метров (1 метр — 35 рублей), для примера возьмем 2 метра — 70 рублей
• монтаж провода открыто  выше 2 метров (1 метр — 50 рублей), для примера возьмем 8 метров — 400 рублей
• штробление стен  8 метров (1 метр — 120 рублей) — 960 рублей

ИТОГО: 3400 рублей

*Расчет выполнен для скрытой электропроводки.

**Стоимость услуг электромонтажа приведена из таблицы расценок

• Двухклавишный выключатель света
• Одноклавишный выключатель света, принцип рабо…
• Выключатель света с датчиком движения – где у…
• Подробная схема подключения проходного выключ…

• https://aqua-rmnt.com/ehlektrosnabzhenie/kak-podklyuchit-vyiklyuchatel-s-odnoy-klavishey.html
• https://www.asutpp.ru/kak-podklyuchit-vyklyuchatel-sveta.html
• https://elektrika-svoimi-rykami.com/viklushatel/shema-podklyucheniya-vy-klyuchatelya

Одноклавишный выключатель – схема включения одной или нескольких ламп одновременно

Самый часто используемый вариант подключения освещения – одноклавишный выключатель. С помощью него можно включать и выключать как один осветительный прибор, так и несколько одновременно. Монтируется такой выключатель в стандартный подрозетник, в случае выполнения скрытого монтажа электрической проводки. Или может являться накладным, при  прокладке кабеля открытым способом. Монтаж электрической проводки и подключение светильников  и выключателей происходит в следующей последовательности:

1. Производится прокладка питающего кабеля от электрического щитка до распределительной коробки над местом нахождения будущего выключателя;
2. Подготавливается место для установки выключателя и от него по стене, строго по вертикали, подводится двухжильный провод к распределительной коробке;
3. От распределительной коробки к осветительным приборам (вне зависимости от количества ламп) подводится электрический кабель в трехжильном (если необходимо заземлять прибор) или в двухжильном исполнении (без заземления);
4. Производится установка выключателя согласно схеме, указанной на приборе;
5. В распределительной коробке выполняется подключение питающих линий, светильников и выключателей согласно схемы для одноклавишного выключателя.

Схема для подключения такого выключателя для одного прибора выглядит следующим образом.

Для нескольких осветительных приборов, которые будут включаться одновременно, схема немного изменится.

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Подключение розетки, коммутируемой через выключатель

Самым простым вариантом как подключать розетку, объединённую в одном корпусе с одноклавишным выключателем, является соединение всех проводов электросети и устройств согласно схеме в распределительном коробе. При этом существует чёткая последовательность проведения таких работ.

1. Подготавливается в стене отверстие под подрозетник, если блок внутренний или просто подбирается подходящее место в случае с внешним прибором. Накладные спаренные конструкции совмещённых электрических блоков чаше всего устанавливают в помещениях с открытой проводкой – обычно это деревянные постройки.
2. В распределительной коробке, должно быть 6 входящих жил электропроводки, по паре от розетки, выключателя и распределительного щитка. При этом каждая пара делиться на фазную и нулевую жилки. В некоторых домах существует дополнительный провод заземления.
3. В первую очередь определяется фаза, идущая от распределительного щитка и обесточивается помещение.
4. Далее, фазный провод основной электросети нужно подключать к проводу выключателя. Для этого зачищенные концы соответствующих жил скручиваются и изолируются изолентой.
5. Нулевая жилка сети соединяется с проводом, идущим от розетки.
6. Оставшиеся два свободных конца от совмещённого блока скручиваются между собой и изолируются.
7. Благодаря такой схеме подключения получится, что фаза розетки будет коммутироваться через выключатель. Особенно это эффективно если розетка используется редко или через неё нужно подключать приборы, которые необходимо постоянно включать и выключать.

Такая совмещённая в одном корпусе система функционирует достаточно просто. Когда выключатель включён на розетку через коммутатор подаётся фаза. Такая схема эффективна, например, если нужно через удлинитель подключить освещение в подсобном помещении, а выключать его при помощи одноклавишного выключателя.

Несколько полезных советов

• Когда будете выбирать модель совмещённой розетки с выключателем, отдайте предпочтение изделию, у которого на лапках по два зубца. В стене такие блоки фиксируются более надёжно и крепко.
• Если есть необходимость подключения нескольких бытовых приборов одновременно, используйте розеточный блок. Чаще всего он применяется на кухнях, где постоянно работают холодильник, вытяжка, посудомоечная машина, электрочайник, телевизор.
• Когда будете покупать подрозетники, выбирайте модели, у которых стенки внутри имеют ребристое исполнение. При монтаже коммутационного аппарата распирающие лапки будут цепляться надёжнее.

Со всеми недостатками и преимуществами такого совмещённого блока, вы теперь знакомы. Знаете, как установить и подключить подобное коммутационное устройство. Решайте сами, нужна вам такая модель розетки с выключателем или нет. Повторимся ещё раз, для хозяйственных помещений это очень удобный вариант, для жилой комнаты лучше применять раздельный вариант.

Выводы и полезное видео по теме

Видео #1. Определение провода фазы перед монтажом элекроустановочных изделий:

Видео #2. Процесс установки и подключения розетки открытой проводки:

Видео #3. Как установить накладной выключатель:

Накладные выключатели и розетки не требуют установки в специально подготовленные выемки в основании, поэтому их монтаж достаточно прост

И все же не следует забывать, что работать предстоит с электрическими приборами, которые требуют к себе особо осторожного отношения

Если опыта в электромонтажных работах нет, а проводка в доме старая и маркировка на ней отсутствует, лучше обратиться за помощью к электрикам.
