Подключение гидроаккумулятора к системе водоснабжения с поверхностным и глубинным насосом

Этапы установки гидроаккумулятора для систем водоснабжения своими руками

Работы по установке приобретенного гидроаккумулятора производятся в несколько этапов. Первое, что необходимо сделать, это проверить давление в воздушной камере. Делается это просто, при помощи автомобильного насоса или компрессора, оборудованного манометром. Давление делается немного большим, чем показатель, при котором включается насос. Верхний уровень задается с реле и выставляется на одну атмосферу выше первичного уровня.

Далее стоит определиться со схемой монтажа.

Простая схема подключения гидробака для системы водоснабжения

Выбор схемы подключения гидробака

Наиболее удобным считается схема подключения гидроаккумулятора с пятивыводным коллектором. Монтаж производится согласно схеме, которая есть в технической документации. К штуцеру гидроаккумулятора прикручивается коллектор с пятью выходами. Остальные 4 вывода с коллектора занимают труба от насоса, водопровод на жилище, реле управления и манометр. Если не планируется установка измерительного прибора, то пятый вывод глушится.

Подключение гидроаккумулятора к системе водоснабжения

После сборки всех узлов сначала опускается в скважину или колодец насос (если система оборудована погружным насосом), или шланг (если помпа поверхностная). На насос подается питание. Вот, собственно, и все.

ФУМ-лента обязательна к применению при монтаже соединений
Важно! Все соединения выполняются с подмоткой ФУМ-ленты или льна. Следует понимать, что давление в системе будет достаточно высоким

Однако слишком усердствовать тоже не стоит, всего хорошо в меру. В противном случае возникает риск разрыва гаек на штуцерах.

Разобравшись с монтажом можно перейти к вопросу замены мембраны, которая чаще выходит из строя в моделях с вертикальным расположением. Здесь составим пошаговую инструкцию с фото примерами.

Фото пример	Выполняемое действие
	Сначала выкручиваем болты фланца демонтированного гидробака. Они завернуты «в тело» или притянуты гайками – в зависимости от модели.
	Когда болты выкручены, фланец легко снимается. Отложим его пока в сторону — чтобы вытащить вышедшую из строя грушу нужно открутить еще одну гайку.
	Разворачиваем емкость. Сзади находится ниппель подкачки. Гайку с него тоже нужно вывернуть. Здесь их может быть две, одна из которых выступает в роли контргайки. Делается это ключом на 12.
	Теперь, приложив немного усилий, груша вытягивается через большое отверстие, со стороны фланца.
	Новую грушу раскладываем, выгоняем из нее воздух. Это нужно, чтобы было удобнее устанавливать ее в резервуар.
	Сложив вчетверо в длину, засовываем ее в емкость полностью, включая ту часть, которая при демонтаже была снаружи. Это делается, чтобы была возможность попасть ниппелем в отверстие, для него предназначенное.
	Следующий этап не для людей с полным телосложением. Опытные мастера говорят, что для того, чтобы установить ниппель для гидроаккумулятора на место иногда приходится звать на помощь жену – мол, у нее рука тоньше.
	Попав в отверстие нужно обязательно наживить гайку, чтобы при дальнейшей сборке он не ушел назад. В таком случае все придется начинать заново.
	Расправляем посадочное место груши и затягиваем гайки на ниппеле. Дело осталось за малым…
	… — установить фланец на место и затянуть болты. При затяжке не стоит усердствовать над одним винтом. Немного подтянув все, начинаем протяжку по системе противоположных единиц. Это значит при шести болтах порядок следующий – 1,4,2,5,3,6. Такой метод используют в шиномонтажных мастерских при протяжке колес.

Теперь стоит подробнее разобраться с необходимым давлением.

Какое давление должно быть в гидроаккумуляторе: проверяем систему на работоспособность

Заводские настройки гидробаков подразумевают установленное давление в 1.5 атм. Оно не зависит от объема резервуара. Иными словами, давление воздуха в гидроаккумуляторе 50 литров будет таким же, как и 150-литровой емкости. Если же заводские настройки не подходят, можно переустановить показатели под удобные для домашнего мастера значения.

Очень важно! Не стоит слишком завышать показатели давления в гидроаккумуляторах (24 литра, 50 или 100 – не важно). Это чревато выходом из строя смесителей, бытовой техники, насоса

1.5 атм., установленные с завода взяты не с потолка. Этот параметр высчитан на основании многочисленных испытаний и опытов.
Таким манометром довольно просто измерить давление воздуха в емкости

Роль гидроаккумулятора в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

• Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
• Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
• Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Когда гидробак не нужен

В системах полива гидроаккумулятор не нужен, так как при постоянном открытом кране насос будет работать без выключения. Если в данной схеме присутствует накопительная емкость, оборудование будет часто включаться, что приведет к преждевременной выработке ресурса.

При покупке насоса с автоматической системой, предполагающей плавный запуск двигателя, ГА также не нужен. Гидроудар трубам не грозит, так как поток жидкости движется медленно.

Правила эксплуатации и ремонта

Подключить и настроить гидроаккумулятор правильно – это только половина дела. Чтобы устройство работало длительное время, его необходимо грамотно эксплуатировать, периодически выполнять профилактический осмотр и обслуживание.

Инструкции предписывают проводить профосмотр дважды в год, но практика показывает, что этого недостаточно. Проверять состояние гидроаккумулятора следует каждые три месяца. С такой же периодичностью желательно наблюдать за настройками реле давления, чтобы при необходимости исправить их.

Некорректная работа реле создает дополнительные нагрузки на всю систему, что может сказаться и на состоянии гидроаккумулятора.

Если во время осмотра на корпусе устройства обнаружены вмятины или следы коррозии, эти повреждения необходимо устранить. Сделать это лучше всего как можно раньше, иначе коррозионные процессы будут развиваться, что может привести к нарушению целостности корпуса гидроаккумулятора.

Важная мера профилактики – проверка давления в самом гидробаке с помощью манометра. При необходимости в устройство следует подкачать нужное количество воздуха или стравить его избыток.

Если это не помогает и новые показания манометра не соответствуют ожидаемым, значит , либо нарушена целостность корпуса гидроаккумулятора, либо повреждена его мембрана.

Если мембрана, установленная в гидроаккумуляторе, износилась, можно попытаться заменить ее новой. Для этого устройство придется демонтировать и разобрать

Некоторым умельцам удается обнаружить и заделать места повреждения корпуса, но далеко не всегда такой ремонт долговечен и надежен. Резиновый вкладыш или мембрана – слабое место гидроаккумулятора. Со временем она изнашивается.

Заменить мембрану новым элементом можно и в домашних условиях, но для этого придется полностью разобрать и заново собрать гидроаккумулятор.

Выбирая подходящее место для установки гидроаккумулятора, следует помнить, что оно должно быть достаточно просторным, чтобы осуществлять техническое обслуживание устройства

Если домашний умелец сомневается в своих силах в этой области или не имеет достаточного опыта, он может нанести устройству еще больший вред, чем прежняя поломка. В такой ситуации лучше обратиться в сервисный центр.

В каких случаях выручит накопительный бак

Современному человеку мало, чтобы в доме просто была вода. Нужно, чтобы она текла из крана, причем с хорошим напором для нормальной работы водоразборных устройств. И в некоторых случаях обеспечить такую работу может только бак накопительный для водоснабжения, встроенный в систему.

Какие это случаи:

Когда на участке или рядом с ним нет никаких источников водоснабжения, и их устройство невозможно. В такой ситуации возможно только водоснабжение накопительным баком, который периодически наполняется из автоцистерны.

Схема водоснабжения привозной водой

Когда в доме централизованное водоснабжение от городской или поселковой сети, но вода подается с частыми перебоями или по определенному графику.

При частых отключениях выручит водоснабжение из накопительных баков

Когда у вас своя скважина или колодец, но они обладают малым дебитом и не могут обеспечить ваши потребности в любой момент, потому что вода в них при длительном непрерывном заборе пропадает.

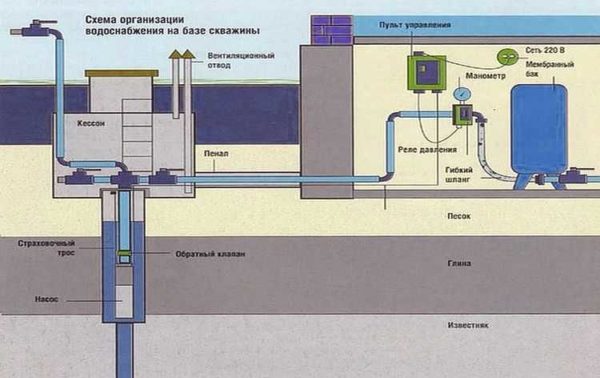

Схема водоснабжения из скважины с недостаточным дебитом

Когда часто случаются отключения электричества, без которого не может работать ни один насос.

В этом случае выход один: самотечная система водоснабжения от накопительного бака, установленного на возвышении

В любой из этих ситуаций запас воды, накопленный в баке ранее, позволит вам не испытывать дискомфорта от её отсутствия от нескольких часов до нескольких дней. Это зависит от объема емкости, количества пользователей и привычного расхода.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Правильный подбор

Интересный нюанс: название данного оборудования зависит не от его конструкции, а от области применения. Если речь идёт о водоснабжении, бак называют гидроаккумулятором. А ёмкость, вмонтированная в отопление, с теми же конструкционными характеристиками будет называться мембранным или расширительным баком.

Но при этом важно учитывать информацию, указанную производителем. Каждое изделие имеет свою рабочую температуру и давление:

• до 4 атмосфер и до 120 градусов по Цельсию – для отопления;
• до 12 атмосфер и до 80 градусов – для водоснабжения.

По объёму подбирается не самый дешёвый бак, а соответствующий параметрам системы.

Для нормализации давления в системе отопления используется целых ряд устройств. Но важнейшим из них является или гидроаккумулятор. Его конструкция дает возможность в автоматическом режиме стабилизировать показатели давления теплоносителя при изменении температурного режима.

Назначение

Гидроаккумулятор устанавливается только для систем отопления закрытого типа. Они характеризуются высоким давлением воды, которое происходит вследствие ее нагрева. Поэтому при превышении допустимого показателя необходима система компенсации. Для этого и предназначен гидроаккумулятор.

Он представляет собой стальную конструкцию, которая внутри разделена на две камеры. Одна из них предназначена для заполнения водой из системы отопления, а вторая служит воздушным компенсатором. Для установки оптимального показателя давления в воздушной камере в гидроаккумуляторе предусмотрен клапан. С его помощью изменяют степень нагнетания воздуха, тем самым адаптируя устройство под параметры конкретной системы отопления.

Камеры разделяет эластичная мембрана или баллон из резины. При поднятии температуры воды в трубах выше критической происходит скачок давления. Жидкость, расширяясь, начинает давить на стенки разделительной мембраны. Она же, в свою очередь, под действием этой силы увеличивает объем заполнения водяной камеры. Это приводит к нормализации давления внутри всей системы.

Правила подключения, схема

При монтаже гидроаккумулятора следует руководствоваться определенными правилами. Прежде всего – необходимо выбрать участок в тепловой магистрали, где он будет установлен. Специалисты рекомендуют монтировать расширительный бак в обратную трубу с охлажденной водой. Но в то же время он должен быть установлен до насосного оборудования. Общая схема монтажа выглядит следующим образом.

Как видно, в качестве защиты магистрали от перепада давлений жидкости на выходе из отопительного оборудования установлен предохранительный клапан. Он выполняет те же функции, что и гидроаккумулятор, но рассчитан на более высокие скачки давления. Расширительный бак необходим для нормализации работы отопления при небольших перепадах давления.

Перед началом монтажа следует учесть следующие особенности:

• Выбор места установки. Основным требованием к нему является свободный доступ к устройству. В особенности это касается регулировочного клапана воздушной камеры.
• На участке между и расширительным баком не должно стоять другой запорной или регулирующей арматуры. Она может внести существенные изменения в гидравлическом сопротивлении.
• Температура в помещении, где устанавливается гидроаккумулятор, не должна быть ниже 0°С.
• Его поверхность не должна испытывать механические нагрузки или внешние воздействия.
• Срабатывание редуктора давления на выпуск воздуха из камер должно быть установлено согласно параметрам отопительной системы.

Руководствуясь этими правилами можно самостоятельно установить расширительный бак. Но при этом следует соблюдать правила подключения, использовать изделия из качественного материала и рассчитать оптимальный объем бака.

Для расчета необходимо знать общий объем системы отопления, оптимальную и максимальную величину давления в ней, а также коэффициент расширения воды. Формула для вычисления величины гидроаккумулятора мембранного типа:

• е – коэффициент расширения воды – 0,04318;
• С – общий объем системы отопления;
• Pi – начальное давление;
• Pf – максимальное давление.

Рассмотрим пример расчета для отопления с общим объемом 500 л, оптимальным показателем давления в 1,5 бар, а максимальным – 3 бар.

Эта методика позволит правильно выбрать и подключить расширительный бак для системы отопления закрытого типа.

Выбор мембранного бака

В отопительных системах нагрузка мембраны, как и расширение воды, меняется не очень значительно, но температура нагрева жидкости может быть примерно 90 °C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам

Также следует обратить внимание на такие характеристики мембраны:

• диапазон рабочих температур;
• длительный срок службы;
• санитарные и гигиеничные требования;
• устойчивость к воздействию высоких температур;
• динамичность.

Гидробак открытого типа

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

• насоса;
• гидроаккумулятора;
• реле давления;

• обратного клапана.

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

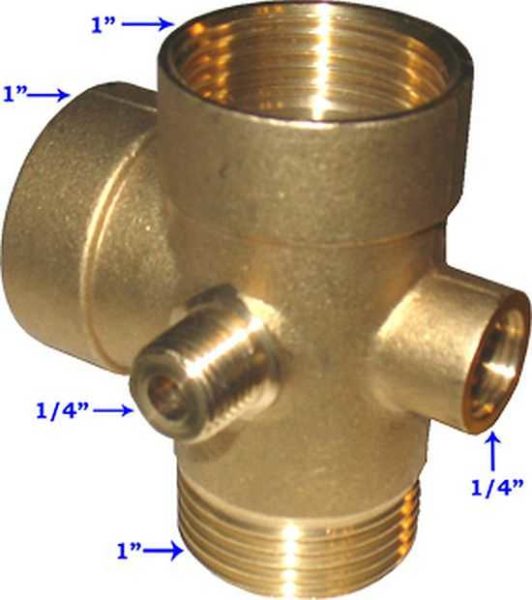

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Поэтому систему чаще всего и собирают на его основе. Но данный элемент совсем необязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

https://youtube.com/watch?v=gKOnfoGzKVU

Подключают гидроаккумулятор к погружному насосу точно так же. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

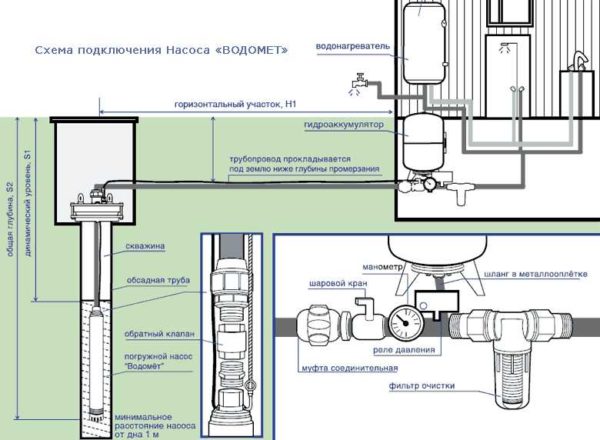

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы, иногда владельцы приходят к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.
