Подключение газового баллона к плите своими руками

Краны и прочая арматура

В месте подключения газопровода к плите должен устанавливаться газовый кран, блокирующий подачу газа в случае неисправности плиты. Это может быть либо шаровый кран с жёлтым маховиком, либо пробковый газовый кран. Недостаток последнего заключается в необходимости периодического обслуживания.

Другим полезным дополнением для газопровода может послужить расходомер. Его включение в цепь транспортировки поможет своевременно среагировать на исчерпание смеси в баллоне и провести его замену. Прибор учёта не должен обладать выдающейся точностью, необходимой для контроля за расходом газа в магистральных сетях, достаточно будет устройства стоимостью до 2 тыс. рублей.

При одновременном подключении нескольких баллонов может использоваться соединительная рампа. Её установка помогает снизить интенсивность испарения газа из каждого баллона и сделать менее вероятным риск замерзания смеси в редукторе. Монтаж рампы можно выполнить самостоятельно при любом материале изготовления газопровода.

Разрешено ли самостоятельное подключение?

Практически все газовщики в один голос утверждают, что подсоединять баллон с пропаном к газовой плите следует исключительно с их участием, заплатив им деньги за вызов мастера. Однако данное подключение вполне разрешается выполнить и своими руками без дополнительных затрат.

Ничего принципиально сложного в этом вопросе нет. Подключение газовой варочной панели к баллону заключается в выборе места для емкости с топливом и организации оттуда отвода в виде трубы или гибкого шланга до плиты.

Самостоятельно подключен баллон к плите или с вызовом слесаря-газовщика – по закону вся ответственность за безопасность эксплуатации газовых приборов лежит исключительно на хозяевах либо съемщиках жилого дома

Для выполнения подобных работ требуется обладать лишь элементарными навыками обращения с гаечными ключами. Плюс придется внимательно изучить и полностью соблюсти правила пожарной безопасности для оборудования на газу.

Бытовой баллон с пропаном разрешается устанавливать как внутри жилого строения, так снаружи. Но противопожарные нормы рекомендуют место для хранения газа выбирать на улице, а не в кухне или подсобке коттеджа. При уличном размещении потребуется монтировать трубу или шланг большей длины, но зато вероятность пожара и/или взрыва будет меньше.

Особенности выбора оборудования

Несколько рекомендаций по выбору газового оборудования:

• Плита. Если используется старый агрегат, перед подсоединением надо проверить, чтобы крепления и конфорки были не повреждены и работали.
• Газовый редуктор. Главная деталь при подключении баллонного газа. Он регулирует давление пропана на выходе и понижает его до необходимой нормы. Должен быть снабжен резьбовыми соединениями с латунными гайками. Для баллона с вентилем используется модель РДСГ 1-1,2, на емкость с клапаном подходит РДСГ 2-1,2.

Шланг для соединения плиты и баллона. Приобретается в специализированных пунктах продаж, должен быть предназначен именно для газа. Его длина должна превышать расстояние между подключаемым оборудованием на 150 см, поскольку его запрещено применять в натянутом состоянии.

Достоинства и недостатки газовых баллонов

Чтобы ответить на вопрос, можно ли в быту пользоваться газовыми баллонами, нужно разобраться со всеми сильными и слабыми их сторонами. Автономный газовый баллон – незаменимая вещь при отсутствии централизованного газоснабжения.

Но он не помешает в хозяйстве и, так сказать, на всякий пожарный случай. Ведь нередко случается, что поставка газа приостанавливается для проведения ремонтно-профилактических работ.

Основные достоинства применения газа в баллонах:

• Мобильность – резервуар можно перевозить, переставлять;
• Длительность хранения – заправленный газом баллон можно хранить несколько лет;
• Большой выбор – можно приобрести баллон различного объема.

Недостатки, в основном, связаны с опасностью, которая может возникать при ошибках подключения и эксплуатации:

• Пожаро- и взрывоопасность. При резком скачке температуры или пожаре металлический баллон может взорваться, нанеся значительные повреждения дому и здоровью людей, оказавшихся в зоне взрыва.
• Опасность надышаться газом. Баллоны могут пропускать газ, а пропан-бутановая смесь при высокой концентрации может привести к гибели людей. Такое возможно в случае утечки, при нахождении баллона в жилой зоне.
• Опасность при резком переворачивании. Из-за скачка давления возможен резкий выброс пламени, в результате которого может быть повреждено газовое оборудование.

При выполнении норм и правил эксплуатации газобаллонного оборудования риски от их использования сводятся к минимуму.

Руководство по подключению горелки

Газовые баллоны в быту обычно используются для приготовления пищи. Но ни что не мешает подсоединить к ним также горелку для пайки медных труб. Подобный инструмент применяется при кровельных работах, опаливании животных при забое в домашних условиях и т.д.

Редуктор для горелки следует подбирать не обычный бытовой для плиты, а специальный для сварочных аппаратов. От первого давление будет слишком маленьким

Перед тем как подключать к газовому баллону горелку, следует внимательно изучить ее и шланг к ней. Баллонный газ в емкости находится под давлением 15–16 атм. Если горелка и отвод на такие параметры не рассчитаны, то придется подключать регулируемый редуктор для пропана. Без него по правилам ТБ нельзя.

Если газовый редуктор вообще не подсоединять, то газ будет расходоваться слишком сильно. Конечно, можно отрегулировать его подачу вентилем на баллоне, но о какой-либо безопасности работ при таком раскладе говорить сложно.

Подключение оборудования

Подключение газовой варочной панели к баллону производится в несколько этапов:

1. установка баллона;
2. подключение к плите;
3. подключение к баллону;
4. проверка.

Выбор места для расположения баллона

Газовый баллон может быть расположен:

• на улице в специальном металлическом ящике;
• в доме, непосредственно на кухне или в отдельном помещении.

Установка на улице позволяет повысить уровень безопасности при использовании газа. Однако следует учитывать, что:

• расположить баллон можно только на ровной и сухой поверхности (поддоне, рейках и так далее);
• при снижении температуры до 0°С возможно снижение давления в системе.

Для использования газового баллона в холодное время оборудование рекомендуется утеплить. Для утепления можно использовать любой материал, позволяющий сохранить тепло или специализированный саморегулирующий кабель.

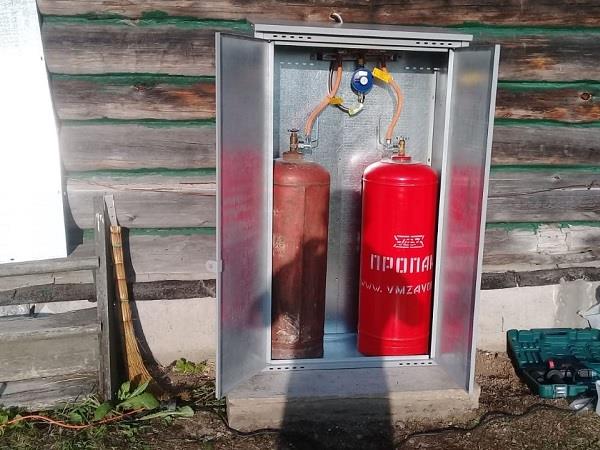

Расположение баллона с газом около дома

При расположении газового баллона своими руками внутри дома необходимо учитывать следующие правила:

• расстояние от него до плитки должно составлять не более 1 м;
• запрещается установка внутри дома при наличии более 2-х этажей;
• нельзя располагать баллон в подвальном помещении;
• расстояние до отопительного оборудования – более 1 м.

Процесс подключения к газовой плите

Далее требуется подключить шланг к газовой плите. Схема подключения следующая:

1. к выходному патрубку плиты присоединяется шланг. В месте соединения устанавливается резиновая прокладка. При отсутствии прокладки требуется уплотнение соединения при помощи герметика;
2. шланг закрепляется при помощи крепежного хомута.

Присоединение шланга к газовой плитке

Если размер шланга и выходного патрубка плитки не совпадают, то применяются различные переходники. Монтаж переходников должен производиться с герметизирующим составом.

Присоединение к баллону

Следующий этап заключается в присоединении шланга к газовому баллону.

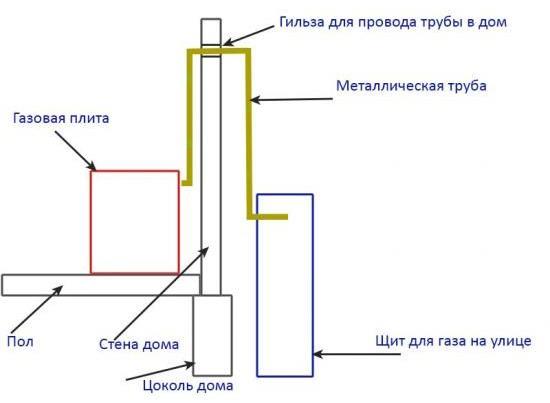

Если баллон расположен на улице, то вывод подводки через стену осуществляется при помощи специальной металлической гильзы.

Вывод газового шланга на улицу

Далее производится подключение редуктора к баллону и присоединение шланга при помощи крепежного хомута, а также установка дополнительного оборудования. Все места соединений должны быть герметизированы.

Соединение плиты с баллоном

Проверка герметичности

Перед вводом системы в работу необходимо проверить ее герметичность по следующей схеме:

1. подготавливается мыльный раствор;
2. губкой (тряпкой) раствор наносится на места соединений;
3. если в течение нескольких секунд появляются мыльные пузыри, то герметичность соединения нарушена.

Нарушение герметичности соединения

Как произвести подключение плиты к газовому баллону, смотрите на видео.

После завершения всех работ можно включать газовую плиту и проверять давление в системе. Если газ горит голубоватым или немного зеленоватым цветом, то давление в норме. При образовании иных цветов проводится регулировка давления редуктором.

Правила безопасности и советы

Самостоятельную установку газовой плиты проводят в строгом соответствии с правилами безопасности, регламентирующими действия при контакте с газовыми сетями.

Нормы, обязательные к выполнению:

1. Гибкий шланг, соединяющий агрегат с системой подачи газа,  размещают на виду в легко доступном месте и ни в коем случае ничем не перекрывают. Этот предмет всегда должен быть доступным для осмотра или плановой замены.
2. Газовый рукав делают в четком соответствии с общепринятыми нормативными документами, не превышая разрешенный размер ни на дюйм.
3. Сам соединительный рукав не окрашивают, так как краска повреждает поверхность и способствует ее преждевременному растрескиванию. Если внешний вид рукава не слишком эстетичен, его маскируют под самоклеящейся бумагой.
4. Напрямую шланг соединяют только с подающим краном и газовой плитой. Переходник используют лишь в случае нестандартного резьбового соединения одного из выходов.
5. До начала установки плиты газ перекрывают, повернув до упора запорный вентиль на патрубке от подающего стояка, и оповещают всех, находящихся в помещении, о ведущихся работах.
6. При установке используют только специальный инструмент, расходные материалы и комплектующие детали, предназначенные для работ с газовой арматурой.
7. Все открытые в ходе подключения патрубки сразу же затыкают. Для опуска в качестве затычки используют плотную мокрую тряпку. Вода, впитавшись в ткань, наделяет материал высоким уровнем газонепроницаемости.
8. Для временного закрытия подающей трубы с резьбой на 1/2″ берут пробку от винной бутылки. Ее по зауженному краю обрезают в форме конуса, обрабатывают наждачной бумагой и плотно «вкручивают» в трубное отверстие. Если деталь застряла, извлекают при помощи штопора.

По окончании работ состыкованные участки обмазывают мыльным раствором средней концентрации, открывают газовый запорный вентиль и тестируют систему на утечки.

Если мыльная жидкость начинает пузыриться, газ снова перекрывают и доводят области стыка до полной герметичности.

Когда в процессе тестового запуска слышится шипение или ощущается запах газа, вентиль немедленно закрывают, открывают окна, двери и вызывают команду сотрудников аварийной газовой службы.

Иногда при подключении или переносе плиты может потребоваться замена газового крана. Эту работу проводят только представители газовой службы с предварительным отключением газа по всему стояку.

Подключение баллона к газовой плите

Если человек не знает правила подключения газового баллона, лучше обратиться к квалифицированному специалисту. Но, бывают моменты, когда вызвать специалиста невозможно, скорее всего такие случаи встречаются на дачных участках. Если, соблюдать правила установки, то подключить баллон сможет любой человек.

Подготовка материалов

Подготовка к подключению баллона, должна иметь наличие обязательных элементов:

• Специальная плита для дачного дома, рассчитана на установку баллона.
• Соответствующая ёмкость, то есть баллон с пропановым газом.
• Специальный механизм, для нормированного использования газа, редуктор.
• Газовый шланг, должен иметь длину не меньше метра, это в соответствии правильного расстояния между плитой и ёмкостью с газом. При этом шланг не должен стоять внатяжку. Лучший вариант длины, это 2 метра.
• Для резинового шланга, необходимо иметь штуцеры и винтовые хомуты, которые между собой соединяются. Если шланг сильфонный, нужны переходники с резьбой.
• Для проверки соединений между шлангом и баллоном, необходимо иметь раствор на основе мыла. После монтажа, он используется как проверяющее средство, если есть утечка появляются мыльные пузыри. Тогда надо тщательно пересмотреть соединение.

Справка! Для качественного монтажа баллона к печи, лучше покупать шланги эластично гибкие, чтобы избежать деформации и трещины, приводящие к утечке.

Как правильно выбирать жиклер

Редукторы с возможностью обратного регулирования, рекомендуется использовать в применении пропановых ёмкостей. Одно требование, редуктор должен подходить по размеру, используемого баллона.

При выборе редуктора, нужно учитывать и температуру помещения в котором будет использоваться баллон с газом. Нередко бывает, что подача газа через редуктор затрудняется, так как низкая температура делает газ жидким. В таких случаях, нужно купить редуктор со специальной системой подогрева.

Особенности выбора оборудования

Установка баллона в квартире, доме или на даче, должна проходить по всем правилам безопасности.

В монтаже газового оборудования, есть несколько вариантов. Рассмотрим три вида подключения.

1. Использование сгибающихся шлангов, предназначенных для вещества сгорания. Установка редуктора, проходит с помощью штатного штуцера и винтового хомута, на входе газовой плиты также устанавливается штуцер. Для соединения газопровода, используют конусную резьбу. При выборе шланга нужно придерживаться длинны, она не должна быть больше полтора метра, для хорошего обзора состояния оболочки и выявления разного рода повреждений. Можно использовать и сильфонные шланги, они устойчивы к перепадам температуры и разным повреждениям. Устанавливать гибкие шланги через стены, категорически запрещено. Если же, такая необходимость существует нужно придерживаться все инструкции, а это означает что бетонированное отверстие стены, должно быть со специальным фуляром из металла. В середине, должна присутствовать металлическая труба меньшего размера. Остальное пространство, можно заполнить герметиком на силиконовой основе.
2. Подключение, имеет установку газового крана, используют его для прекращения подачи горючей смеси. Блокировка, также нужна для безопасности печи. Используют два вида, шаровой или пробковый кран, используемый для периодического обслуживания.
3. Дополнительные материалы, это прибор учёта, его подключают в доставляющее звено газа. Учёт необходимый, так как при расходе газа, прибор реагирует и проводит доставку горючей смеси. Такой прибор устанавливают на магистральных сетях.
4. При подключении нескольких баллонов используется соединяющая рампа. Устройство снижает испарения газа и делает минимальным риск охлаждения в жиклере. Установку устройства возможно сделать самому, при наличии материала газопровода.

Определение места для газового баллона

Для правильной установки газового баллона и плиты, существуют некоторые рекомендации, которые обеспечат проживание людей. Ведь самое главное, это безопасность. Запрещено, монтаж емкости в комнатах, предназначенных для обитания жителей дома. Газ пропан тяжелее воздуха, при малейшей утечке, газ будет накапливаться на нижних этажах.

Основные технические параметры

Не только настольные модели используют на даче под баллон. Если позволяет место, можно купить любую напольную плиту для газовых баллонов. Современные производители многие модели комплектуют соплами для перевода под баллонный газ. Набор функций у них намного больше. Это и газ-контроль, так необходимый на даче, и верхний нагрев в духовке, что, несомненно, порадует хозяек. Дополнительная функция очистки духового шкафа будет большим подспорьем на даче.

Сравним габаритные параметры и основную комплектацию некоторых популярных настольных моделей.

Модель, произво дитель	Вид модели, цвет	Габаритные размеры, Ш×Г×В, см	Вес, кг	Коли чество кон форок	Дополнительные функции
ПГ 700-03 (02) «Gefest»	Настольная плита белого  (коричневого) цвета	50×37,4×10	3,7	2	Фиксируется «малое пламя», в комплекте есть ножки
ПГЭ 910-01 «Gefest»	Настольная плита белого цвета	50×52×12,7	9	3 газовые и 1 электро	Установлен защитный щиток, в комплекте есть ножки
ПГТ1 ГОСТ 30154-94 модель 802«Gefest»	Настольная туристическая плита коричневого цвета	17×19,5×9,5	1	1	Фиксируется «малое пламя»
Tesler GS-20, Китай	Настольная плита белого цвета	59×33×9,5	2,7	2	Фиксируется «малое пламя»
Kovea TKR-9507-P Portable Range, Корея	Настольная плита голубого цвета	38×35×10,5	1,8	1	Пьезоподжиг, кейс пластиковый
Дарина LN GM 441 03 W, Чайковский ф-л АО «Газпром бытовые системы», Россия	Настольная газовая плита для баллонного газа	50×50×11	8,5	4	Поворотные переключатели

ПГЭ 910-01«Gefest»

Материал и размер баллона

Необходимо внимательно подходить к покупке газового баллона для дачи.

Металлический баллон для дачи

Это самый распространенный материал для баллона. Для изготовления корпуса применяется высоколегированная или углеродистая сталь. Можно подобрать емкости объемом 5, 10, 12, 20, 27, 40 и 50 литров. Пятидесятилитровый баллон необходимо устанавливать только на улице в хорошо проветриваемом металлическом ящике. Остальные можно ставить в доме. Вес пустых резервуаров от 4 до 22 кг.

Полимерные или композитные баллоны

Композитный баллон можно приобретать в том случае, когда не требуется хранить большой объем газа. У таких емкостей большое преимущество – небольшой вес (до 8 килограмм) по сравнению с металлическими. Кроме того, их намного удобнее брать с собой в походы или на рыбалку.

• Резервуары с полимерным корпусом более устойчивы к ударам, у них пониженная взрывоопасность даже на открытом огне;
• устройство корпуса и элементов герметичны, утечка газа исключена;
• исключено искрообразование:
• не подвергается коррозии;
• эстетически привлекательны.

Баллон состоит из прозрачной емкости, которая помещена в кожух из сменного пластика. Газом заполняется только резервуар. Композитный баллон выдерживает температурный режим -40°÷+60°С.

Композитные баллоны

Газовый шланг

Другое название – рукав газовый, внутреннее сечение которого 16 миллиметров.

Различают следующие виды шлангов:

• Резиновый с внутренним армированием. Допускается к эксплуатации от 5, но не более 10 лет, после чего возможно появление трещин;
• Резиновый с тканевой оплеткой из стеклоткани, которая защищает изделие от внешних воздействий. Допустимый срок функционирования – выше 10 лет.
• Сильфовый в металлической оболочке. Это самое дорогое изделие повышенной надежности.

Шланг для подключения необходимо выбирать с небольшим до 0,5 метра запасом, чтобы можно было свободно мыть и передвигать плиту.

На одном конце шланга установлена гайка в комплекте с прокладкой для подключения к плите. Вторая сторона через редуктор подключается к емкости через штуцер и затягивается хомутом.

Разновидность подводки

Редуктор

Без редуктора подключение баллона к газовой поверхности невозможно. С его помощью стабилизируется давление подачи газа на выходе их резервуара. Газ в баллон наполняется под высоким давлением, для эксплуатации плиты его следует снизить. Это основная задача редуктора. Совершенно противоположное действие, когда газ в емкости подходит к концу. Редуктор его увеличит до необходимых параметров.

С помощью редуктора повышается безопасность эксплуатации баллонного газового оборудования.Он поможет сэкономить расход газа. Для каждого вида баллона и материала изготовления корпуса используются разные редуктора. Это следует учесть при покупке.

Советы по выбору редуктора можно посмотреть на видео ниже:

Watch this video on YouTube

Редукторы на баллон

Установка газового редуктора

Газовый редуктор можно подключать непосредственно к сильфонной газовой трубе. Однако в продаже трудно найти газовые редукторы с резьбовыми соединениями как на входе, так и на выходе. Большинство имеет на выходе штуцер под гибкий шланг. Впрочем подключение с помощью газостойкого армированного шланга даже удобнее при замене баллона. Кроме того, диэлектрические свойства шланга предохранят газовые баллоны от статического электричества.

Итак, мы выбрали качественный австрийский газовый шланг фирмы Semperit и соединили его с газовым редуктором. Для этого пришлось приложить усилия и смочить штуцер чистой водой.

Для закручивания гайки использовали бронзовый гаечный ключ. Если его нет, можно использовать и стальной, но ни в коем случае не разводной, так как с ним гораздо больше вероятность появления разности потенциалов статического электричества и возникновения искры.

После завершения монтажа всех элементов системы газоснабжения осторожно поэтапно открываем вентили баллона и газопровода, последовательно проверяя герметичность соединений с помощью мыльной воды или пены для бритья. Если всё в порядке, производим первый пробный розжиг газовой плиты.. И напоследок ещё немного о пожарной безопасности

О том, что в доме должен быть огнетушитель, знают все. Между тем при кухонных пожарах быстрее всего потушить локальное возгорание противопожарным одеялом, которое нужно иметь на кухне.

И напоследок ещё немного о пожарной безопасности. О том, что в доме должен быть огнетушитель, знают все. Между тем при кухонных пожарах быстрее всего потушить локальное возгорание противопожарным одеялом, которое нужно иметь на кухне.

Ссылка по теме: Проводим газ: газификация частного дома, коттеджа или дачи

Газовая варочная панель для дачи – основные моменты техники безопасности

Основным моментом является выявление и устранение утечек, которые чреваты не только отравлением, но и взрывом бытового газа

Но не следует недооценивать и важность расположения, как самой плиты, так и баллона. Например, если высота потолков в помещении ниже 2.2 м, то такое оборудование устанавливать запрещено

Довольно интересный вариант для дачи на 3 конфорки

Если вопрос стоит в количестве конфорок, то их выбирают в зависимости от количества проживающих в доме и интенсивности использования плиты. Но и здесь есть некоторые ограничения. Минимальный объем кухни для 2-конфорочных плит составляет 8 м3, а для 4-конфорочных – 15 м3.

Что необходимо для установки и подключения

Нужны будут:

• газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
• баллон с газом;

• редуктор;

• шланг для подключения газовой плиты или медные трубы подходящего диаметра.
• хомуты 2 шт для крепления шланга (с одной стороны — к переходнику для подключения плиты, с другой — к редуктору);
• газовый кран (не обязателен, но желателен).

Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.

Материал и размер баллона

Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:

• Легче в 2 раза.
• Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
• Разрешены к перевозке в обычных машинах.

• Не накапливают статическое напряжение.

• Есть полимерные баллоны с прозрачными вставками. Они позволяют контролировать и степень заправки, и наличие газа.

Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.

Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.

В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.

Редуктор

Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:

• Стабилизирует давление на выходе из баллона.
  • Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.

  • Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.

• Предотвращает попадание воздуха внутрь. При соединении с кислородом образуется взрывоопасная смесь, так что эта функция также важна.
• Есть модели, работающие как клапан сброса давления. При превышении заданных параметров часть газа выпускается — до нормализации показателей.

Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.

Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем

И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.

Опасайтесь редукторов Китайского производства….

Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.

Шланг для газовой плиты

Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый».  Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.

Бывают такие газовые шланги:

Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.

С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).

Подготовка к установке

Перед установкой газовой панели следует извлечь ее из упаковки, проверить на наличие механических повреждений. Если все в порядке, можно приступать к установке. Но для начала проверить необходимую документацию. Чтобы установить в своем доме газовую плиту, необходимы следующие документы:

• паспорт собственника дома или квартиры;
• справка о прописанных жильцах;
• свидетельство гос. регистрации;
• справка о регистрации жилого объекта, свидетельство о собственности;
• книжка абонента (при ее наличии);
• квитанции;
• паспорт счетчика;
• договор на техобслуживание газового оборудования;
• техпаспорт на помещение.

Схема газовых труб в многоквартирном доме

Комплект документов необходимо передать в городскую газовую службу, которая подготовит и выдаст новую книжку абонента, контракт на обеспечение газом дома или квартиры. В бланке следует заполнить все пункты, после чего проводится инструктаж по эксплуатации газовых приборов. По окончании этих процедур заключается договор с газовой службой, которая дает разрешение на установку устройства. Далее можно приступать непосредственно к процедуре установки.

Необходимый инструмент

Для самостоятельного демонтажа старой и монтажа новой плиты не потребуется каких-то особенных инструментов. Вот список того, что понадобится:

• разводные ключи;
• отвертка;
• герметик;
• газовый шланг;
• газовая обмотка.

Для обеспечения герметичности подключаемого к трубе шланга важно выбрать качественный уплотнитель. Лучше всего подойдут «Локтайт» или «Фум-лента»

Демонтаж старой плитки

Перед установкой новой плиты необходимо отключить и демонтировать старую

Для начала важно перекрыть кран. Его полное закрытие можно проверить, включив конфорку. Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации

Старый кран в виде лепестка лучше заменить на шаровидный — он более надежен в повседневной эксплуатации.

Чтобы ручка нового крана не мешала при навинчивании, ее следует снять. Далее следует приготовить уплотнитель и влажную тряпку. Последняя пригодится для закрытия отверстия после снятия старого крана. Перед работами обязательно открыть окно или форточку.

Схема газовой плиты

Когда подготовка завершена, нужно выкрутить старый кран и закрыть трубу влажной тряпкой. Затем следует почистить резьбу после снятого крана, наложить уплотнитель. Далее действовать следует быстро, но аккуратно. Нужно достать тряпку (не стоит бояться того, что газ выходит, именно для этого открывается окно) и навинтить на резьбу с уплотнителем новый кран.

Обязательно стоит проверить качество соединения и уплотнителя. Это можно сделать при помощи пены из мыла. Нанести ее на место соединения, если появляются мыльные пузыри, следует открутить кран и посмотреть плотность нанесения уплотнителя. Если пузыри отсутствуют, работа сделана хорошо. Если в ближайшее время не планируется подключение плиты, на кран нужно поставить ограничитель.

Расположение и установка плиты

Перед установкой плиты к ней следует прикрутить регулировочные ножки, а затем поставить на то место, где она будет стоять. Действовать нужно согласно инструкции по установке газовой плиты и оставить необходимое расстояние от стены.

Схема расположения газовой плиты и других устройств на кухне

Плита должна устанавливаться строго горизонтально и устойчиво стоять на всех четырех ножках. Добиться этого можно при помощи строительного уровня и подкручивания регулировочных ножек. Также можно воспользоваться специальными прокладками.

Как выбрать шланг

При самостоятельной установке для подключения газовой плиты можно выбрать шланг из резины. Такой шланг отличается гибкостью и является самым удобным в повседневной эксплуатации: есть возможность свободно перемещать плиту в случае такой необходимости на расстояние до пяти метров.

Благодаря гибкости материала можно не беспокоиться из-за случайного сдвига плиты, так как шланг будет являться амортизатором, который не допустит сильных повреждений, опасных для утечки газа.

Шланг для использования с газовой плитой выпускается с желтой меткой до пяти метров. Этой длины вполне достаточно. Не стоит использовать продукцию неизвестных компаний. Лучше один раз потратиться на сертифицированный товар, который гарантированно прослужит не один год

Стоит также обращать внимание на выход шланга к плите и резьбу, поскольку они бывают разными

Сильфонный шланг

Если следовать нормативным документам, то по правилам шланг должен быть сильфонным. Это означает, что он должен растягиваться в длину, а также иметь защитное покрытие.
