Подключение розетки с заземлением

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой “звездой”, заключается в отдельном подсоединении к щитку каждой розетки.

Третье вполне обоснованное название “бескоробочная”, т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Плюс “звезды” в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для “Умного дома”, например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

• «фаза» – провода с белым оттенком;
• «нуль» – изоляция окрашена в синий цвет;
• «заземление» – оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

1. С розетки снимают пластиковую защитную крышку.
2. Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
3. Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
4. Гнезда с уложенными проводами плотно затягивают винтами.
5. Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты – не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Как правильно подключить вилку с заземлением.

Как подключить три провода к вилке – куда идут провода.

Зелено-желтый провод – к клемме заземления. Это верхняя часть штекера.

Синий провод – к нейтральной клемме. Это слева от штекера.

Коричневый провод – к клемме под напряжением (справа от штекера).

Обратите внимание, что некоторые приборы имеют двухжильный кабель с токоведущим и нейтральным режимом: эти приборы с двойной изоляцией не требуют заземления

Установка кабельного зажима и затягивание винтов.

Наденьте кабельный зажим на конец внешней гибкой оболочки. Подключите каждый провод к соответствующей клемме и затяните винты. Убедитесь, что нет никаких случайных прядей.

Некоторые провода могут быть очень тонкими. В этом случае вы можете сложить провода перед подключением их к клеммам.

Для зажимных клемм оберните провод вокруг стойки по часовой стрелке, затем затяните винт.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

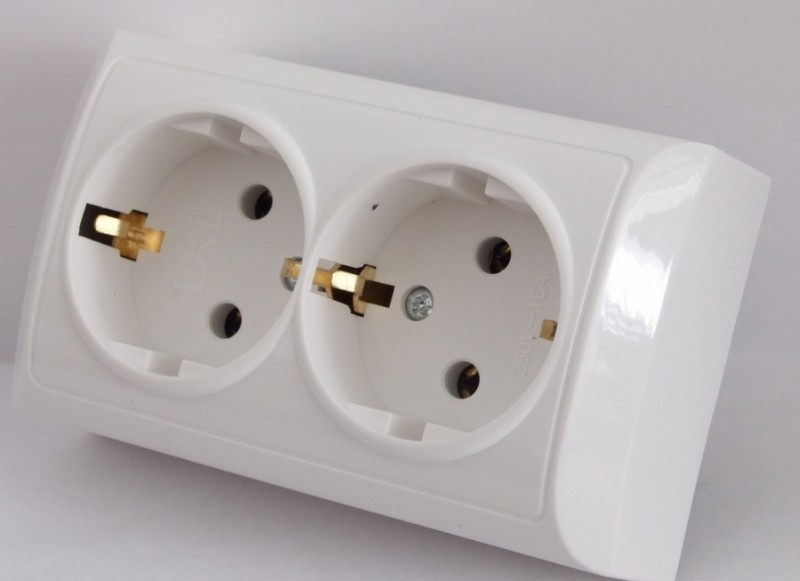

Когда можно ставить розетки накладного типа

От внутренних розеток наружные отличаются тем, что все элементы расположены внутри корпуса. Подрозетник такому изделию не нужен — это упрощает подключение. Установка накладной розетки не предполагает штробления стены, создания углубления (ниши). Есть ряд ситуаций, в которых подключить такую электрическую розетку будет целесообразно:

1. Возникла необходимость монтажа нового устройства, а ремонт уже завершен.
2. Требуется поставить розетку на кафель, плитку, панели, другое покрытие стен.
3. Стены тонкие (гипсокартон, деревянные), скрыть провода нет возможности.

Наружная розетка — отличный вариант для частных домов, коттеджей, где сохранилась старая проводка. Подобные устройства хорошо подойдут для уличных сараев, гаражей, теплиц, бань, других помещений, куда прокладывать специальный кабель нет смысла. Плюсы устройства существенные: чтобы его смонтировать, можно просто закрепить кабель на стене гвоздиками. Стоимость розетки низкая, внешний вид — разнообразный.

Минусов установки наружной розетки тоже много. Это:

• частые повреждения;
• отсутствие защиты для кабеля (если не убирать в специальные приспособления);
• опасность удара током при отхождении контактов;
• быстрое изнашивание креплений.

Подключение двойных розеток

Далее следует соединить провода с клеммами розетки. Правильная последовательность действий:

Освободите порядка 10 см провода от наружной изоляции для удобства работы. Если провода недостаточно (актуально при замене розеток), его следует нарастить. Не стоит скручивать провода, это чревато нагревом и возникновением возгорания.

Лучше всего соединять провода специальными клеммами, также допустима пайка. Зачистите окончания жил от изоляции на 1-1,5 см.

Определите фазу, ноль и провод заземления. Обычно провода имеют разную расцветку. Ноль обычно имеет голубую изоляцию, заземление – желто-зеленую, фаза – коричневую.

Прикрутите провода к соответствующим клеммам. В двойной розетке используется только один кабель, проводами которого подключаются оба выхода.

Далее следует зафиксировать розетку в подрозетнике комплектными крепежами и установить лицевую панель. На этом монтаж двойной розетки считается завершенным.

Особенности монтажа

блок

Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.

Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:

1. Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
2. Для обеспечения безопасности во время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
3. Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
4. Можно выбрать разновидность с повышенным уровнем защиты от условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
5. Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

Как правильно подключить розетку — подробная инструкция

Для одиночных и двойных это выполнить не сложно (установка таких розеток предполагает сверление одного отверстия в стене), а вот тройную розетку установить будет сложнее. Необходимо точно отметить центры розеток, учитывая расстояние между ними.

При необходимости прокладывать проводку на новом месте на стену наносят прямые линии (горизонтальные и вертикальные). Криволинейные трассы и косые не допускаются: это затруднит в дальнейшем поиск места повреждения и ремонт проводки.

Необходимые инструменты и материалы

Для работы в доме с кирпичными и бетонными стенами необходимо иметь в своем распоряжении:

• перфоратор;
• специальную насадку – коронку диаметром 70 мм с твердосплавными резцами;
• индикатор напряжения;
• зубило;
• молоток;
• прямую и фигурную отвертку;
• узкий и средний шпатели.

Для выполнения электропроводки необходимо заменить старый алюминиевый кабель на новый, медный. Изоляция жил – двойная, сечение (для розеточной группы) – 2,5 мм². Рекомендуется использовать кабель типа ВВП-2×2,5 или ВВП-3×2,5. Кроме того, понадобятся подрозетники (пластиковые стаканчики диаметром 67 мм), алебастр для их фиксации и розетки. Последние выбирают согласно личным предпочтениям и по цвету лицевой панели: она может сочетаться с цветом отделочного материала для стен.

Штробление стен

Для того, чтобы не делать широкие штробы и избежать уборки большого количества строительного мусора, можно использовать следующий способ при штроблении стен.

Он удобен для прокладки одиночных кабелей, что чаще всего приходится делать именно при установки розеток. Необходимо болгаркой сделать пропил необходимой глубины. При этом в процессе резки «алмазному» кругу следует придавать волнообразные движения: это несколько расширит борозду. В местах поворота пропила (то есть в углах) штробу расширить зубилом и молотком.

В проделанную таким способом штробу хорошо укладывается плоский трех- или двухжильный кабель типа ВВП благодаря плоскому сечению. При этом его практически не нужно «примораживать» раствором алебастра: кабель будет хорошо держаться в стене. После его укладки стену выравнивают гипсовым раствором с помощью средней ширины шпателя.

Перед началом электромонтажных работ следует выключателем, расположенным в щитовой, отключить подачу электроэнергии. Нужно проверить наличие напряжения на клеммах.

Как подключить розетку с заземлением

Для того, чтобы не возникло проблем, следует вначале правильно выполнить соединение проводки в монтажной коробке. Следует помнить, что фазный провод (обычно такой имеет коричневый, черный или красный цвет изоляции) должен соединяться с скруткой фазных проводов. Ее определяют индикатором напряжения. Нулевой провод (синий, белый) – с нулевым, «земляной» (желтый, желто-зеленый) — с заземленным проводом.

Теперь о том, как подключить розетку с заземлением. Ошибка может быть опасной для жизни: соединение фазного провода с «земляной» клеммой приведет к появлению напряжения на корпусе бытового прибора. Чтобы этого избежать, необходимо знать расположение клемм розеток. «Земля» подключается к центральной клемме. К остальным двум клеммам – фазный провод и нулевой (их можно менять местами).

Заземление необходимо для безопасности: оно предотвратит поражение человека током при утечке тока на корпус бытовой техники. Поэтому «земляная» жила кабеля, подключенного к розетке, должна соединяться другим концом с «земляными» жилами кабелей, проложенных от щитовой в подъезде.

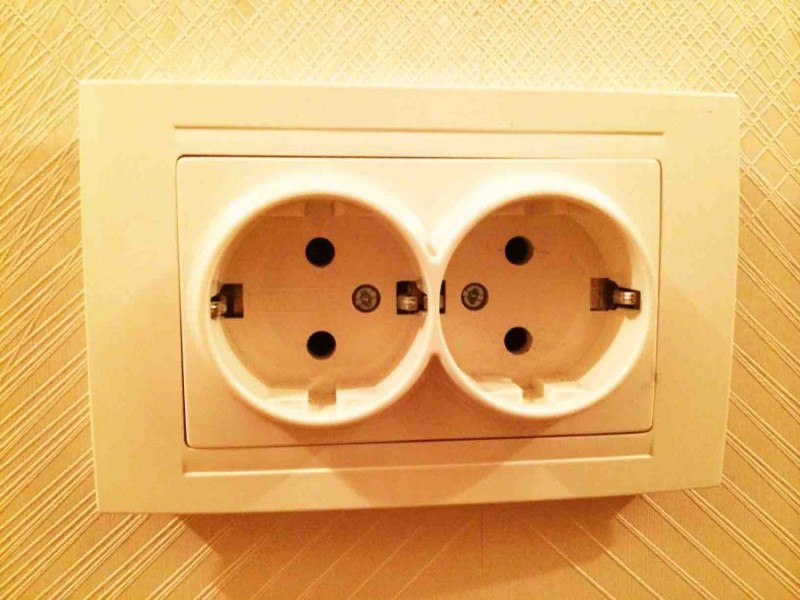

Как подключить двойную розетку

Особых отличий в монтаже такой розетки не существует, так как у нее тоже будет три клеммы, как у одиночной. Разница состоит только в ориентации корпуса и отверстий для вилки. Вертикально устанавливаемые могут внешне отличаться от тех, что размещают горизонтально. Способ установки ни на что не влияет и выбирается исходя из личных пожеланий.

Розетка фиксируется в подрозетнике, «примороженном» с помощью алебастра (его наносят шпателем), а затем устанавливается ее лицевая панель.

«>

пока нет!

4 Особенности подключения стационарных и собранных двойных розеток

Существуют два типа двойных розеток: стационарная двойная и собранная. Стационарная выглядит в виде моноблока на два разъема, устанавливается в один подрозетник. Провода крепятся контактами в виде зажимов. Часто такие изделия имеют две пары зажимов для возможности подвода проводки сверху или снизу, поэтому следует внимательно крепить провода, нельзя фазу и ноль подключать к одной пластине. В современных устройствах только один вход в розетку, затем электричество равномерно распределяется по устройству.

Собранная двойная розетка представляет собой закрепленные рядом одинарные розетки, которые устанавливаются в собственные гнезда. Электропровод подсоединяется к одной розетке, для подключения соседнего устройства используете три куска провода для параллельного подключения изделия. Протяните провода между подрозетниками. К клеммам на первой розетке подключите по 2 провода – внешний и дополнительный, который затем закрепите ко второму изделию.

Установка внутренней розетки

Для установки внутренней розетки предварительно необходимо подготовить посадочное место — подрозетник. Подрозетники могут отличаться в зависимости от конструкции стены.

Так для бетонной или кирпичной стены необходимо использовать простой подрозетник, который крепится при помощи строительных смесей, а для полой стены из гипсокартона необходим подрозетник со специальными лапками фиксаторами (см. фото ниже):

Также в зависимости от типа стены будет зависеть и способ прокладки кабеля.

Например, в бетонной или кирпичной стене устраивается специальное углубление — штроба. Электрический кабель фиксируется в штробе при помощи строительных смесей или крепежа, а далее перекрывается шпаклёвкой или штукатуркой.

Если же стена представлена металлокаркасом, обшитым гипсокартоном, то электрический кабель прокладывается внутри стены в процессе монтажа. В таком случае рекомендуется прокладывать кабель в защитной гофре.

Пример прокладки электрического кабеля в гофре внутри перегородки из ГКЛ

Таким образом вся сложность установки и подключения внутренней розетки заключается в прокладке кабеля и монтаже подрозетника. Пошаговую инструкцию по штроблению стен и установке подрозетников в бетон и гипсокартон вы найдёте, перейдя по соответствующим ссылкам.

Допустим, что электрический кабель у нас уже проложен к месту установки розетки и детально рассмотрим процесс подключения:

Достаточно, чтобы электрический кабель выступал из подрозетника примерно на 10-15 см

Шаг 1. Перед началом монтажа электрической розетки необходимо отключить линию через автоматический выключатель и убедиться в отсутствии напряжения на подведённом к подрозетнику кабеле при помощи индикаторной отвёртки:

Шаг 2. Снимаем ПВХ-изоляцию и оголяем жилы кабеля на 8-10 мм. Для снятия изоляции можно использовать простой строительный нож, а также очень удобно применить специальные клещи непосредственно для оголения жил:

Шаг 3. Снимаем переднюю панель розетки, чтобы получить доступ к болтам, которые позволят зафиксировать розетку в подрозетнике:

Шаг 4. Заводим жилы кабеля в соответствующие отверстия розетки до упора и фиксируем при помощи специальных болтов. Убеждаемся в надёжности фиксации жил кабеля:

Шаг 5. Устанавливаем розетку в подрозетник и закрепляем её. Электрическая розетка, как правило, может быть зафиксирована в подрозетнике двумя способами: при помощи болтов подрозетника (№1 на фото) и при помощи собственных фиксаторов — «распорных лапок» (№2 на фото). Для надёжности используем сразу два этих способа:

Шаг 6. Устанавливаем на место переднюю панель. На этом монтаж внутренней розетки можно считать оконченным.

Одинарная и двойная розетки устанавливаются и подключаются абсолютно идентично

Ниже представлены фото подключения одинарной внутренней розетки фирмы Lezard:

Соединяем жилы проводов в схему подключения розетки

В нашей схеме участвуют два провода, питающий распределительную коробку (расположен слева) и отходящий на розетку (расположен снизу), снимаем с обоих проводов наружную изоляцию.

Соединение жил в схему будем производить методом скрутки проводов между собой.

На данном этапе хочу обратить ваше внимание на один важный момент. В примере используется метод скрутки, так как он является наиболее наглядным для понимания и восприятия принципа выполнения схемы. В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21

В настоящее время правилами устройства электроустановок в чистом виде этот метод запрещен ПУЭ п2.1.21.

К разрешенным методам соединения жил проводов относятся:

• опрессовка;
• сварка;
• пайка;
• винтовые, зажимные и тому подобные сжимы.

Более подробно данный вопрос будет разобран в соответствующей инструкции, в настоящее время статья находиться в написании, но уже в ближайшее время появится на нашем ресурсе.

Скручиваем между собой сначала две белые, фазные жилы провода.

Протягиваем готовую скрутку плоскогубцами, торчащие концы откусываем.

Аналогичным образом соединяем две синих, нулевых жилы провода.

Затем, две жилы заземления.

Схема подключения розетки завершена.

Устанавливаем защитную крышку на механизм розетки.

Изолируем скрутки проводов с помощью изоляционной ленты.

И укладываем их в распределительную коробку.

Теперь, нам необходимо проверить работоспособность готовой схемы. Для этого, подаем на нее напряжение, переведя рычажок автоматического выключателя из нижнего положение – “выключено”, в верхнее положение – “включено”.

Проверку выполняем сначала указателем напряжения, затем, используя любой электроприбор, просто включив его в розетку.

Розетка готова к эксплуатации.

Рисунок. Схема подключения розетки.

В этой работе мы использовали следующий материал:

• распределительная коробка – 1 шт.;
• подрозетник – 1 шт.;
• провод – измеряется по конкретным меркам вашего помещения;
• розетка – 1 шт.;
• контакт заземления – 1 шт.;
• двухполюсный автоматический выключатель – 1 шт.;
• изоляционная лента – 1 шт..

Сколько мы сэкономили сделав схему подключения розетки своими руками:

• вызов электрика – 200 рублей;
• монтаж распределительной коробки внутренней установки – 550 рублей;
• монтаж подрозеткника внутренней установки (изготовление отверстия, установка) – 200 рублей;
• монтаж двухполюсного автомата – 300 рублей;
• монтаж контакта заземления – 120 рублей;
• штробление стен (1 метр – 120 рублей, для примера возьмем 8 метров) – 960 рублей;
• монтаж провода открыто, высотой до 2 метров (для примера 2 метра, спуск до розетки, 1 метр – 35 рублей) – 70 рублей;
• монтаж провода свыше 2 метров (1 метр – 50 рублей, например 8 метров) – 400 рублей;
• монтаж и подключение розетки с заземлением скрытой установки – 200 рублей.

ИТОГО: 3000 рублей

*Расчет произведен для электропроводки скрытого исполнения

Подключение розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

• Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
• Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
• Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
• С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
• После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Необходимые инструменты и материалы

Для работы в доме с кирпичными и бетонными стенами необходимо иметь в своем распоряжении:

• перфоратор;
• специальную насадку – коронку диаметром 70 мм с твердосплавными резцами;
• индикатор напряжения;
• зубило;
• молоток;
• прямую и фигурную отвертку;
• узкий и средний шпатели.

Для выполнения электропроводки необходимо заменить старый алюминиевый кабель на новый, медный. Изоляция жил – двойная, сечение (для розеточной группы) – 2,5 мм². Рекомендуется использовать кабель типа ВВП-2×2,5 или ВВП-3×2,5. Кроме того, понадобятся подрозетники (пластиковые стаканчики диаметром 67 мм), алебастр для их фиксации и розетки. Последние выбирают согласно личным предпочтениям и по цвету лицевой панели: она может сочетаться с цветом отделочного материала для стен.

Советы по выбору двойных розеток

При выборе двойных розеток обращайте внимание на качество их исполнения. Изделие должно быть выполнено из достаточно толстого пластика, не иметь каких-либо дефектов, трещин и сколов

Обращайте внимание на контакты. Они должны быть произведены из толстого металла.

Проверьте контакты на гибкость, лучшей двойной розеткой будет та, контакты которой не гнутся, а пружинят. Если после изгибания контакт остался в изогнутом положении – это некачественная и небезопасная розетка. В качественной розетке после изгибания контакт вернется в исходное положение.

Также контакты можно проверить магнитом. В качественных розетках используются контакты из не магнитящихся сплавов. Если контакты магнитятся – это некачественная розетка.

Ключевой параметр – максимально допустимая мощность, проходящая через розетку. Учитывайте мощность подключаемых приборов.

Обычно бытовые розетки рассчитаны максимум на 3,5 кВт (16 А). Мощность приборов не должна превышать максимально допустимую пропускную мощность розетки.

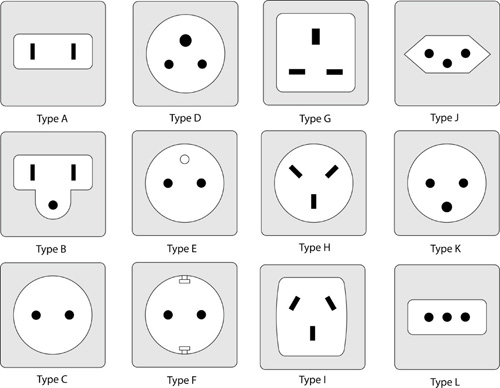

Виды электрических розеток

Какой бы простой с первого взгляда не казалась конструкция электрической розетки, но, тем не менее, розетка розетке рознь, и следует их различать между собой.

• Розетки типа С5 имеют вид «стандартной» советской розетки, которые сохранились в жилищах большинства людей. Такие розетки имеют квадратный вид, большой круглый вырез под вилку электрического прибора, и два круглых отверстия, куда вставляется сама вилка. Данные розетки наиболее эффективны для большинства старых приборов, прекрасно маскируются на стене, их не требуется заземлять, однако при всём этом, их дизайн имеет не самый лучший вид.
• Розетки типа С6 или так называемые «евро розетки» гораздо больше выделяются на поверхности стены, их легче сломать. В тоже время, розетки данной серии имеют более приятный внешний вид, выдерживают силу тока до 16 А, в то время как розетки серии С5 всего лишь до 6 А. Кроме того, такие розетки используются большинством домашних электроприборов, так как отверстия под вилку здесь несколько шире, а также, такие розетки могут быть заземлены, что естественно, в большей степени безопасно как для электрических приборов, так и для людей.

Универсальность

Сейчас почти повсеместно появляются розетки на два-три посадочных места. Это заметно лучше, чем одинарные образцы, куда ещё потом нужно вставлять тройники. Они надежные, качественные и просто удобные. При этом не надо существенно менять электрическую разводку, что снижает ваши траты в итоге. Производители сейчас на рынок выпустили закрытые и открытые варианты. От вас лишь требуется правильно выбрать накладную двойную розетку.

Чаще всего ситуация обстоит следующим образом. К вам пришли друзья погостить. Всем им нужно срочно зарядить свои планшеты, сотовые телефоны и ноутбуки. Количество разъемов надо существенное. На всех сразу не угодишь с одинарными розетками. Именно поэтому специалисты рекомендуют везде ставить розетку двойную внутреннюю.

Основные варианты для подключения совмещенной розетки и выключателя

На сегодняшний день, существует два главных варианта, которые позволяют произвести установку и подключение совмещенного блока:

1. Совмещение друг с другом проводов в распределителе без совмещения при этом электроотводов. Это является устаревшей методикой, которая активно использовалась во времена, когда не были распространены совмещенные в едином корпусе устройства. На сегодняшний день, подобной схемой уже фактически никто не пользуется, она предназначена только для ситуаций, если по какой-либо причине отсутствует возможность произвести монтаж двух устройств рядом и на одной высоте. Определенным плюсом схемы является возможность индивидуального выбора как розетки, так и выключателя, после чего они объединяются в единую схему, весь процесс можно осуществить своими руками.
2. Использование специального готового блока, в котором еще при производстве было осуществлено соединение розетки и выключателя. По сравнению с первым вариантом, этот метод реализуется гораздо проще, поскольку уменьшается количество используемых проводов и отсутствует необходимость в дополнительной проверке правильности их подключения. Процесс установки тоже осуществлен проще, так как не потребуется измерения уровня каждого отвода, высоту необходимо определить всего один раз. В случае необходимости, всю систему можно будет переместить без каких-либо сложностей, для этого потребуется только провести перетяжку рабочих кабелей. Классификация подобных устройств осуществляется в зависимости от количества розеток или клавиш на выключателе.

Подготовительные работы

Планировка – важное дело перед непосредственным монтажом электропроводки и установкой розеток. Необходимо серьезно к этому отнестись, чтобы в дальнейшем не возникало ряда сложностей в эксплуатации электроприборов, когда чего-то будет в одном месте не хватать, а в другом – испытывать повышенную нагрузку

На этапе планирования и подготовительных работ нужно:

• Определиться с местоположением розеток и подключаемых приборов;
• Начертить схему электропроводки;
• Отдельно, для каждого помещения, рассчитать необходимое количество провода, розеток, выключателей, задействованных в процессе установки;
• Подготовить необходимый инструмент, саморезы, шурупы, винты, дюбеля;
• Выдолбить нишу под подрозетник, штробы для прокладки кабеля.

В процессе работы понадобится следующее оборудование:

• Перфоратор с алмазной коронкой для подготовки ниши под подрозетник;
• Отвертки с различной конфигурацией жала (плоская и крестовая);
• Плоскогубцы с кусачками;
• Провод сечением 2,5 мм;
• Острый нож для зачистки проводов;
• Подрозетник;
• Штукатурная смесь, гипс или цементный раствор;
• Розетка нужной модели и конфигурации.

Способы установки розеток доступны для просмотра на многочисленных фото и рисунках. Они – просты, не вызовут никаких сложностей даже у начинающего электрика:

• Монтаж непосредственно в стену в заранее установленный подрозетник;
• Накладка на защищенную поверхность без долбания ниши (используются диэлектрические пожароустойчивые пластины для закрепления на них сердцевины розетки).

Предварительно делается углубление под подрозетник, в которое он ставится с заведенными проводами на цементный или гипсовый раствор.

Используем перфоратор с необходимыми насадками, защищаем органы дыхания от пыли.

После того как строительная смесь высохнет и стакан подрозетника будет держаться надежно, переходим к непосредственному подключению и установке розетки.
