Схема подключения двигателя от стиральной машины и их виды

Регулирование оборотов

Для исправной работы нужен регулятор оборотов

Двигатель стиральной машинки характеризуется довольно высокой скоростью вращения, поэтому желательно сделать специальный регулятор, чтобы мотор молот работать в разных скоростных режимах без перегрева. Для этой цели можно использовать обычное реле интенсивности света, но немного доработанное.

Нужно извлечь из «стиралки» симистор вместе с радиатором – так называемый полупроводниковый прибор (в управлении электронами он функционирует в качестве управляемого выключателя). Затем необходимо впаять этот прибор в микросхему реле, заменив детали с малой мощностью. Если вы не знаете все нюансы данной процедуры, лучше попросить помощи специалиста (электронщика или компьютерщика).

Бывают случаи, когда двигатель выполняет новую работу без помощи регулятора оборотов.

Типы не инверторных моторов, применяемых в стиральных машинах

Чтобы не читать статью с техническим словарем, разберем принцип работы разных моделей:

• Асинхронный двигатель. Это классика: конструкция простая, изготовление и обслуживание недорогое. Еще одно достоинство – низкий уровень шума при работе. Для домашнего электрического агрегата – в самый раз. Почему такие движители называются асинхронными? Геометрия расположения обмоток неподвижного статора, и вращающегося ротора, не синхронизированы. То есть, магнитное поле ротора как бы догоняет поле статора. В этой рассинхронизации заложен принцип вращения вала.
• Недостатки кроются в конструкции. Для запуска требуется дополнительный импульс, иначе вал просто будет покачиваться из стороны в сторону, не начиная вращения. Вторая проблема – низкий КПД.Асинхронные моторы могут быть двух или трехфазными. Это не означает, что общее питание должно иметь три фазы. Работа обмоток обеспечивается особым способом подключения с использованием конденсатора.
• На смену примитивным асинхронным моделям пришли прогрессивные коллекторные моторы. Управление вращением происходит не за счет смещения фазы обмоток, а с помощью механического переключения питания на ламелях коллектора. Для этого используются щетки.
• Работа системы эффективна, такие моторы имеют высокий КПД и могут работать как от переменного, так и от постоянного тока. Можно обеспечить высокую скорость вращения, а на малых оборотах не теряется крутящий момент. Щетки расположены на противоположных концах коллектора: при смене полярности питания, ротор вращается в требуемую сторону. Это удобно для функционирования стиральной машины.

Что делать, если мотор не запускается

Если мотор, извлечённый из машины, не запускается, то причины могут быть как механического, так и электрического характера.

Если включённый мотор не крутится, но греется, его надо быстро выключить и попытаться провернуть рукой. Если раздаётся скрежет, то следует проверить подшипники, они могли разлететься. Тогда их вместе с сальниками следует заменить.

Ещё нужно проверить, не попал ли какой-нибудь мусор в промежуток между ротором и статором.

Если механических причин не обнаружено, то следует прозвонить электрические цепи – нет ли где обрыва. В коллекторных двигателях следует проверить износ щёток и плотность их прижима к поверхности коллектора. Щётки при длительной эксплуатации изнашиваются, их надо вовремя менять.

Watch this video on YouTube

Как подключить электродвигатель трехфазный асинхронный?

Каждый из этих моторов рассчитан, как правило, на 2 сетевых напряжения: 220 В, 220 и 127 В и т.д.

Схем подключения для него существует две: подключить электродвигатель от стиральной машины можно «треугольником» (220В) и «звездой» (380 в). Переподключив обмотки, добиваются изменения номинала одного напряжения на другое.

При любой схеме подключения направление обмоток должно совпадать с направлением намоток. Нулевой точкой для «звезды» может выступать как начало обмотки, так и конец, в отличие от «треугольника», где они соединяются только последовательно. Иными словами, конец предыдущей с началом последующей.

Допускается работа двигателя также в однофазной сети, но не с полной отдачей. Для этого используют неполярные конденсаторы. С конденсаторами, установленными в сеть, максимальная мощность не превысит 70%.

Видео: Как подключить двигатель от старой стиральной машины через конденсатор или без него

Схема подключения

Особенности, которые нужно учитывать, чтобы подключить электродвигатель от стиральной машины к сети 220 В:

• схема подключения демонстрирует, что мотор работает без пусковой обмотки;
• в схеме подключения нет также пускового конденсатора – для запуска он не требуется. Но необходимо провода к сети подсоединить строго в соответствии со схемой.

Поможет разобраться в этом видео:

Видео: Как подключить двигатель от стиральной машины к 220

Не понадобятся для подключения провода (2 белых) – измеритель оборотов двигателя. Другие — красный провод и коричневый (3 и 4), идущие на статор, а также серый и зеленый (1 и 2), идущие на щетки, как видно со схемы подключения и требуется правильно подсоединить.

В схеме подключения двигателя обмотки статора соединены последовательно.

К красному проводу обмотки, как указано в схеме подключения, подсоединяют 220В. На конец следующей обмотки подключают одну щетку.

Другую, как требует схема подключения, подсоединяют к 220 В. Двигатель к работе готов, но крутится он в одном направлении. Чтобы включить его в обратную сторону, необходимо поменять местами щетки.

Разновидности двигателей

Преобразование электрической энергии в механическую (вращение барабана) в стиральной машине происходит за счет двигателя. Инженеры разработали три типа двигателей, которые используются в машинках автомат:

• асинхронный мотор;
• коллекторный двигатель;
• бесколлекторный двигатель.

Моторы асинхронного типа могут быть двухфазными или трехфазными. В современных стиральных машинах, выпущенных после 2000 года, двухфазные моторы не используются. Мощность таких двигателей составляет 180-360 Вт, количество оборотов не велико и не превышает 2800 оборотов в минуту при отжиме, при стирке  обороты составляют около 300. В машинках с таким двигателем  отжим составляет только 400-600 оборотов в минуту, в редких случаях 800-1000.

Практически вытеснили асинхронные двигатели, коллекторные моторы, которые способны работать как от переменного, так и от постоянного тока. Они меньше по размеру и имеют плавное регулирование оборотов посредством электроники. Главный минус заключается в его устройстве, которое включает наличие щеток, они истираются и приходят в негодность. Для восстановления работоспособности двигателя их нужно периодически менять. Мощность коллекторных двигателей составляет 380 – 800 Вт, при этом частота вращения якоря варьируется от 11500 до 15000 оборотов в минуту.

Бесколлекторный двигатель или инверторный впервые появился в стиральных машинках в 2005 году, первой его стала использовать компания LG. Его отличие заключается в том, что он напрямую соединяется с барабаном без ременной передачи. Он компактнее двигателей двух других типов, прост по конструкции, имеет наибольший коэффициент полезного действия (КПД). По своей мощности инверторный двигатель не уступает предыдущим и способен раскручивать барабан при отжиме до 1600  2000 оборотов в минуту.

Зависимость энергопотребления от мощности

От мощности электродвигателя стиральной машины зависит энергопотребление в целом, проще говоря, то, сколько киловатт энергии наматывает машинка в час. Именно это интересует потребителя чаще всего, а не мощность мотора машинки автомат. Энергопотребление машины складывается из:

• потребляемой мощности двигателя, в процессе всей стирки она меняется, при отжиме больше, при стирке и полоскании меньше;
• мощности нагревательного элемента, которая в среднем составляет от 1,7 до 2,9 кВт. При этом чем выше температура нагрева воды, тем больше будет потребляемая мощность;
• мощности помпы, которая составляет 24-40 Вт, это вполне достаточно для откачивания воды;
• суммарной мощности, потребляемой лампочками, модулем управления, датчиками и т.п. она равна примерно 5-10 Вт.

Потребляемая мощность стиральной машины рассчитывается для режима «Хлопок», при котором вода нагревается до 60С, а машинка загружается максимально. По данному показателю стиральной машине присваивают класс энергоэффективности, обозначаемый латинской литерой.

Чем мощнее двигатель, тем больше оборотов сделает барабан, отжимая белье. Этот показатель отражен в классе отжима стиральной машины. Машины автомат, вращающиеся со скоростью 1600 оборотов в минуту относятся классу А. Но совсем не обязательно покупать такую машинку, ведь даже при отжиме в 800-1000 оборотов, белье будет хорошо отжато, без риска быть порванным.

Мощность моторов разных моделей стиральных машин

На стиральных машинах разных марок устанавливаются разные двигатели,  поэтому они имеют разные технические характеристики и разную стоимость. Приведем несколько примеров.

• МОТОР CESET MCA 52/64-148/AD9 – двигатель, устанавливаемый на стиральных машинах Hotpoin-Ariston и Indesit, его мощность составляет 430 Вт и 11500 оборотов/мин;
• МОТОР CESET MCA38/64-148/CY15 – двигатель для стиральной машины Candy, Hoover, Zerovatt, мощность равна 360 Вт и 13000 оборотов/мин;
• МОТОР CESET CIM2/55-132/WHE1 – электродвигатель для стиральных машин Whirlpool, Bauknecht, мощность 800 Вт и 17000 оборотов/мин;
• WELLING HXGP2I.05 WASHING – мотор для стиральной машины Индезит или Вестел, мощность при отжиме 300 Вт, при стирке 30 Вт;
• Electronic Control Motor Haier HCD63/39 – двигатель для машинок Candy и Haier, мощность 220 Вт и 13000 оборотов/мин;
• HXGP2I  Welling Electronic Control Motor – двигатель для стиральной машины Samsung, мощность 300 Вт.

Итак, стиральные машины автомат, произведенные в 2000-х годах имеют коллекторный или бесколлекторный двигатель. Их потребляемая мощность может быть разной, но для потребителя это не имеет большого значения. Важнее знать, насколько машина энергоэффективна, а это можно выяснить по классу энергопотребления, который у современных машин А или А+.

Поделитесь своим мнением — оставьте комментарий

Частые поломки: с чем можно столкнуться

Как подключить электрический двигатель от старой стиральной машинки, теперь известно. Но бывают ситуации, когда мотор не запускается. Каковы же причины и пути решения такой неприятности?

Попробуйте проверить в каком состоянии находится нагрев мотора после его трехминутной работы. За такое короткое время все детали не могут нагреться одинаково, поэтому у вас есть возможность выявить место неисправности, которое будет слишком нагрето. Это может быть узел подшипника, статор и прочее.

Разные неисправности движков

Главными причинами, по которым та или иная деталь слишком нагрелась, могут быть следующие:

• засорившийся или вышедший из строя подшипник;
• чрезмерно расширенная емкость конденсатора.

Мотор от старой стиральной машины: как с ним?

Подключить эти старейшины из мира бытовой техники немного сложнее, здесь понадобиться тестер, чтобы прозвонить сопротивление обмотки двигателя и отыскать нужные вводы-выводы.

Нужен мультиметр (тестер) в режиме роботы на измерение сопротивления, бумага и ручка. Прикасаясь по очереди концом тестера к проводам, ищите пары, т. е. записывайте показатели. Подберите пары, ориентируясь по принципу: пусковая/рабочая. В пусковой сопротивление больше, нежели у рабочей.

А вот пусковое реле или функциональная кнопка необходимы. В кнопке контакт должен быть не фиксируемым, можно попросту воспользоваться кнопкой от дверного звонка.

Алгоритм подсоединения

220 В нужно подать на рабочую обмотку. Такое же напряжение необходимо и для запуска (к кнопке), но оно используется кратковременно, для того, чтобы агрегат начал вращение. Далее кнопка отпускается, питание на пусковую обмотку не подается. При необходимости реверса перемените контакты обмотки.

Правила подключения

Когда определен вид электродвигателя, установленного на старой стиралке, можно приступать к подключению.

Рекомендации

Перед тем, как подключать устройство более чем с 3 выводами к сети, нужно разобраться с цветами проводов, выходящих из раздаточной коробки:

• часто белая обмотка означает, что эти провода относятся к тахогенератору, в будущем они не пригодятся;
• коричневый и красный соединяются с обмоткой статора и ротором;
• серый и зеленый провод относятся к графитовым щеткам.

Хотя эта рекомендация относится к большинству моделей, но выпускаются экземпляры, где цвета могут отличаться. Чтобы быть уверенным в выборе, нужно с помощью тестера и мультиметра прозвонить все пары. Те, что идут к тахогенератору, отличаются сопротивлением 60—70 Ом.

Схема

В старых двигателях 5 проводов — один идет на заземление. Остальные легко разбить на пары, просто прозвонив их

Теперь важно определить, какая пара относится к пуску, а какая рабочая. Обычно на пусковых сопротивление выше, и именно их нужно подключать через конденсатор к кнопке «SB»

Чтобы не сгорел двигатель, кнопка должна быть без фиксатора, с этой целью можно использовать дверной звонок. Иногда в таких моторах на выходе три провода, это означает, что две обмотки были соединены еще на заводе.

Для запуска электродвигателя нужно нажать на кнопку и удерживать ее 1—2 секунды, а после раскрутки двигателя следует прекратить подачу напряжения. Когда мотор сможет начать работу без нагрузки, это означает, что он будет запускаться без конденсатора. Если в старом двигателе не применять пусковую обмотку, то можно изменять направление вращения.

Новые электромоторы стиральных машин выпускаются как минимум c 5 выводами, но для запуска все они не понадобятся. Так, можно смело убрать три провода: два, идущих на тахогенератор, и один, соединенный с термозащитой. К последнему относится контакт с «нулевым» сопротивлением.

Дальше схема подключения электродвигателя подразумевает подвод напряжения к проводу обмотки, пару которого следует соединить с первой щеткой. При этом вторая щетка сопрягается с оставшейся парой 220-вольтного провода. Теперь двигатель готов начать работу. А чтобы изменить направление вращения нужно поменять соединения с щетками.

Регулятор оборотов

Для регулировки оборотов следует воспользоваться диммером (обычно его используют для изменения яркости освещения)

Однако при этом важно понимать, что мощность регулятора должна превышать мощность самого электродвигателя. Проще всего подобрать подходящее устройство

Но если хватает навыков и знания электроники, можно попытаться достать из стиральной машинки с регулятором оборотов симистр с радиатором. Их нужно впаять в имеющийся регулятор освещения.

Теория работы электромотора на 220 В

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

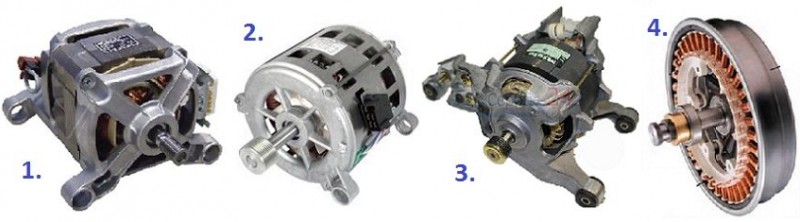

Виды моторов

В современных стиралках применяются три типа двигателей:

• коллекторные;
• асинхронные;
• прямого привода с инверторным управлением.

Коллекторный мотор

Коллекторные

Это наиболее распространённый мотор. По статистике, стоит на 85% стиральных машин.

Его преимущества:

• недорогой;
• тяговитый;

• скоростной;
• простой в управлении.

Вы стираете обувь в машине?

О-да!Нет

Довольно часто, это приводит к проблемам в работе СМА, которые будет трудно определить. Щёточная пыль пропускает электричество, и из-за неё возникает утечка тока, которая приводит к сбоям.

В последнее время наметилась тенденция, по отходу от таких моторов. Но для недорогих моделей, коллекторные двигатели незаменимы.

Асинхронные

Менее распространённый вариант. К достоинствам относятся — отсутствие щёток, и связанных с ними проблем.

Асинхронный дигатель

Недостатки, следующие:

• низкоскоростные;
• недостаточно тяговитые;
• сложное управление двигателем.

Ввиду этого, получили не такое широкое распространение. Существуют одно— и трёхфазные асинхронные двигатели. Для запуска первого применяется пусковой конденсатор определённой ёмкости. Для трёхфазных используется сложная система управления с помощью инвертора.

Прямой привод

По сути — это инновационный продукт, который был разработан фирмой LG, и очень широко используемый на моделях стиральных машин, которые она выпускает. Главным преимуществом этого двигателя, является отсутствие приводного ремня. Так как, мотор насажен непосредственно на вал барабан и вращает его.

Двигатель прямого привода LG

Благодаря этому нет потерь на трение, а так же дополнительной вибрации. Фирма утверждает, что машины с двигателями прямого привода менее шумны, и соответственно эксплуатация более комфортная.

Типы движков

Подключения двигателя неразрывно связаны с его конструкцией. По этой причине, если что-либо затевается с б.у. движком, желательно в первую очередь по внешнему виду определить его устройство и только после этого подсоединить электродвигатель от стиральной машины к сети 220 В и сделать его запуск. Но в старых недорогих моделях стиральных машин применялось всего лишь два типа движков:

• асинхронный;
• коллекторный.

Старая стиральная машинка с баком для стирки (слева) и центрифугой для отжима (справа) Асинхронный двигатель стиральной машины обычно ставился на бак для стирки белья. Центрифуга, которая белье отжимала, предусматривала применение коллекторного двигателя, поскольку этот электромотор вращается быстрее. Поэтому, если вы имеете дело со стиральной машинкой такой конструкции, можно заранее иметь представление о том, где и какого типа движок установлен, и какой мотор от стиральной машины снимать в случае надобности.

Но если движки были сняты давно, и необходимо подключение мотора от стиральной машины к сети 220 В, в первую очередь проверяем, есть ли у ротора коллектор. Если не это понятно из-за конструкции корпуса, надо разобрать двигатель от старой стиральной машины, сняв крышку со стороны, противоположной валу.

Коллекторный движок со снятой крышкой со стороны щеток

Самоделки из двигателя от стиральной машины

Электродвигатель от стиралки можно приспособить в качестве основного силового агрегата в самых разных конструкциях. Приступая к работе, необходимо в первую очередь определиться с деталями, которые будут насажены на вал этого мотора, и обеспечить их надежное крепление. Для этого необходимо оснастить вал электродвигателя соответствующей насадкой.

Доработка электродвигателя

Основная проблема, которую приходится решать при доработке электромотора — несоответствие посадочных отверстий деталей, которые будут крепиться на валу, с диаметром последнего. Для сопряжения этих частей необходимо изготовить специальный переходник (фланец). С одной стороны на нем должна быть резьба для установления детали, а с другой — элемент, позволяющий надежно закрепить фланец на валу мотора.

Чаще всего для изготовления такого фланца используют отрезок стальной трубы длиной не более 20 мм и диаметром 32 мм. На одном из концов этой трубы нарезают резьбу, длина которой должна не менее чем в два раза превышать толщину устанавливаемой насадки.

Важно! Резьба должна нарезаться в направлении, противоположном вращению вала электродвигателя. В противном случае установленная деталь будет слетать, что небезопасно для пользователя

Противоположный конец трубы нагревают паяльной лампой и запрессовывают его на вал электромотора. После остывания фланец будет надежно закреплен. Для упрочнения желательно просверлить поперек соединения отверстие и дополнительно стянуть вал и фланец болтом с гайкой. Такая доработка позволит надежно закрепить на валу двигателя любую насадку (шкив для ременной передачи на компрессор, точильный или отрезной круги, режущие лопасти и др.). Использовать доработанный таким образом электромотор можно при создании различных самоделок.

Чтобы наточить ножницы, ножи, сверла и другие режущие инструменты, мотор необходимо закрепить на верстаке или другой подходящей поверхности. Для этого лучше всего изготовить промежуточную рамку (подставку), на которой, используя штатные крепежные отверстия, установить двигатель. Конструкция рамки должна обеспечить надежное крепление узла на рабочем месте.

Следующая операция — установка точильного камня. Для этого необходимо подготовить три гайки с соответствующей резьбой и две подходящих шайбы. Одну гайку накручивают на фланец до упора, затем одевают шайбу, потом — наждачный круг и еще одну шайбу. Весь этот «сэндвич» стягивают второй гайкой. Третья гайка используется для того, чтобы законтрить резьбовое соединение. На этом создание наждака можно считать законченным.

Аналогичным образом изготавливаются и другие простейшие приспособления, например, циркулярка, шлифовальная машинка (гриндер) и пр

Но если запуск наждака можно осуществить просто, с силой крутнув его рукой (соблюдая осторожность), то при использовании более сложных механизмов, изготовленных с применением электродвигателя от старой стиральной машины, необходимо наличие пускового устройства. Как изготовить такие самоделки своими руками, будет рассмотрено ниже

Токарный станок

Надежно закрепив рамку с электродвигателем на верстаке, можно сделать многофункциональный токарный станок, предназначенный для обработки деревянных заготовок. В его состав входят:

• передняя бабка, закрепленная непосредственно на валу электромотора;
• задняя бабка, предназначенная для надежного крепления обрабатываемой заготовки;
• подручник, обеспечивающий удобное использование инструмента (резец, стамеска и др.).

Сооружение стационарной пилорамы начинают с изготовления специальной станины с технологической прорезью под пильный диск. На нее затем устанавливают электродвигатель от стиральной машины, предварительно закрепив на нем небольшой шкив для приводного ремня. Большой диск устанавливают на вал дисковой пилы. Шкивы между собой связываются клиновидным или ручейковым ремнем.

Корморезка

Чтобы изготовить корморезку, кроме двигателя от стиральной машины, понадобится еще и ее барабан, в задней стенке которого нужно выполнить отверстие для вала электромотора. Затем, установив мотор на барабане, закрепляют на валу режущие элементы (2 ножа). Сверху барабан должен закрываться крышкой, иначе порезанное сырье будет вылетать из него.

Схема подключения

Чтобы действовать дальше, следует изучить электросхему подключения, особых сложностей в работе не вызывающую даже у обычного пользователя.

Для начала берутся провода, питающие статор и ротор стиральной машины. Выполняется подключение статорной обмотки к роторной щетке. С этой целью устраивается заизолированная перемычка. Оставшиеся два проводка выводятся к домашней сети на 220 В.

Обращаем внимание, что при подключении мотора к электрической сети сразу начинается его вращение. Чтобы избежать травмирований, двигатель предварительно жестко фиксируют на поверхности – это дает гарантию безопасной проверки его работоспособности после подключения. Для смены направления вращения необходимо всего лишь перебросить перемычку на другие клеммы

Чтобы было удобно включать и останавливать мотор, в схему добавляются необходимые кнопки

Для смены направления вращения необходимо всего лишь перебросить перемычку на другие клеммы. Чтобы было удобно включать и останавливать мотор, в схему добавляются необходимые кнопки.

Схема подключения электродвигателя современной стиральной машины

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.
Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.
Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.
На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.
Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Подключение мотора старой стиральной машины

Подключение двигателя старой стиралки немного сложнее и потребует от вас найти нужные обмотки самим с помощью мультиметра. Для того, чтобы найти провода, прозвоните обмотки двигателя и найдите пару.
Для этого переключите мультиметр на измерение сопротивления, одним концом коснитесь первого провода, а вторым по очереди найдите его пару. Запишите или запомните сопротивление обмотки — нам это понадобится.

Дальше аналогично отыщите вторую пару проводов и зафиксируйте сопротивление. У нас получилось две обмотки с разным сопротивлением. Теперь нужно определить какая из них рабочая, а какая пусковая. Тут все просто, у рабочей обмотки сопротивление должно быть меньше чем у пусковой.

Многие считают, что для запуска такого двигателя нужен конденсатор. Это ошибка, конденсатор применяется в двигателях другого типа без пусковой обмотки. Здесь же он может сжечь мотор во время работы.

Для запуска двигателя подобного плана вам понадобится кнопка или пусковое реле. Кнопка нужна с не фиксируемым контактом и подойдет, допустим, кнопка от дверного звонка.

Теперь подключаем двигатель и кнопку по схеме: Но обмотку возбуждения (ОВ) напрямую подается 220 В. На пусковую же обмотку (ПО) нужно подать это же напряжение, только для запуска двигателя на короткий срок, и отключить ее — для этого и нужна кнопка (SB).

ОВ соединяем напрямую с сетью 220В, а ПО соединим с сетью 220 В через кнопку SB.

• ПО – пусковая обмотка. Предназначается только для запуска двигателя и задействована в самом начале, пока двигатель не начнет вращаться.
• ОВ – обмотка возбуждения. Это рабочая обмотка, которая постоянно находится в работе, она и вращает двигатель все время.
• SB – кнопка с помощью которой подается напряжение на пусковую обмотку и после запуска мотора отключает ее.

После того, как вы произвели все подключение, достаточно запустить двигатель от стиральной машины. Для этого нажмите на кнопку SB и, как только двигатель начнет вращаться, отпустите ее.

Для того чтобы сделать реверс (вращения двигателя в противоположную сторону), вам нужно поменять местами контакты обмотки ПО. Тем самым мотор начнет вращение в другую сторону.

Все, теперь мотор от старой стиралки может сослужить вам в качестве нового устройства.

Перед запуском двигателя обязательно закрепите его на ровной поверхности, т. к. обороты вращения его достаточно большие.

Виды двигателей от стиральных машин

В зависимости от варианта конструкции стиральные машины оснащаются различными типами моторов. Среди них асинхронные, коллекторные и инверторные электродвигатели.

Асинхронные двигатели

Конструктивно асинхронные электродвигатели состоят из двух основных частей — неподвижного статора и ротора, скорость вращения которого может превышать 2500 об./мин. Такой мотор прост в обслуживании, имеет низкий уровень шума и невысокую стоимость. Однако из-за существенных недостатков (большие габариты, малый коэффициент полезного действия (КПД), сложность электрической схемы управления и пр.) они в стиральных машинах сейчас не используются. Их можно встретить только в старых моделях типа СМ-1,5 «ЦНА» (Тамбовский завод «Ревтруд»), «Донбасс», «ОКА» (Нижегородский завод им. Я. Свердлова), «Рига» и др., изготовленных до 2000 года.

Коллекторные электромоторы

Коллекторные электродвигатели — это моторы, которые в настоящее время установлены примерно на 80% стиральных машин («Вятка-автомат», полуавтоматические модели серии «Эврика» и пр.). Конструктивно они несколько сложнее асинхронных двигателей, так как, кроме статора и коллекторного ротора, требуют наличия тахогенератора и токопроводящих щеток. Коллекторные электродвигатели обладают:

• малыми габаритными размерами;
• значительным пусковым моментом;
• простой схемой управления;
• высокой скоростью вращения ротора и др.

Важно! При этом коллекторный электромотор требует регулярного технического обслуживания, связанного с износом коллекторно-щеточного узла, и отличается высоким уровнем шума

Инверторные электродвигатели

Конструктивно инверторные (бесколлекторные) электромоторы, также как асинхронные двигатели, состоят из статора и ротора. Однако благодаря использованию технологии прямого привода и схемы управления трехфазного инверторного типа (оборотами управляет частотный преобразователь), разработчикам удалось устранить ряд соединительных элементов, что улучшило их эксплуатационные характеристики. От двигателей других типов они отличаются:

• высоким КПД;
• большой мощностью;
• длительным сроком эксплуатации;
• низким уровнем шума и др.

Из недостатков специалисты отмечают более сложную схему управления, что несколько увеличивает стоимость стиральных машин-автоматов (Indesit, LG, Ardo и их аналоги).
