Схема подключения датчика движения для освещения к прожектору или лампочке

Технические характеристики

После того, как определились с тем, какой датчик движения для включения света вы будете ставить, надо подобрать его технические характеристики.

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Угол обзора

Датчик движения для включения света может обладать различным углом обзора в горизонтальной плоскости — от 90° до 360°. Если к объекту могут подходить с любого направления, ставят датчики с радиусом 180-360° — в зависимости от его расположения. Если устройство закреплено на стене, достаточно 180°, если на столбе — уже нужно 360°. В помещениях можно использовать те, которые отслеживают движение в узком секторе.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

Если дверь одна (подсобное помещение, например), может быть достаточно узкополосного датчика. Если в помещение входить могут с двух-трех сторон, модель должна уметь видеть, как минимум, на 180°, а лучше — во все стороны. Чем шире»охват», тем лучше, но стоимость широкоугольных моделей значительно выше, так что стоит исходить из принципа разумной достаточности.

Есть также угол обзора по вертикали. В обычных недорогих моделях он составляет 15-20°, но есть модели, которые могут охватывать до 180°. Широкоугольные детекторы движения обычно ставят в охранных системах, а не в системах освещения, так как стоимость их солидная. В связи с этим, стоит правильно подбирать высоту установки прибора: чтобы «мертвая зона», в которой детектор просто ничего не видит, была не в том месте, где движение наиболее интенсивное.

Дальность действия

Тут снова-таки, стоит выбирать с учетом того, в помещении будет устанавливаться датчик движения для включения света или на улице. Для помещений радиуса действия в 5-7 метров хватит с головой.

Дальность действия выбирайте с запасом

Для улицы желательна установка более «дальнобойных». Но тут тоже смотрите: при большом радиусе охвата ложные срабатывания могут быть очень частыми. Так что слишком большая зона покрытия может быть даже недостатком.

Мощность подключаемых светильников

Каждый датчик движения для включения света рассчитан на подключение определенной нагрузки — он может пропускать через себя ток определенного номинала. Потому, при выборе, надо знать, суммарную мощность ламп, которые устройство будет подключать.

Мощность подключаемых светильников критична, если включаться будет группа фонарей или один мощный

Чтобы не переплачивать за повышенную пропускную способность датчика движения, да еще и сэкономить на счетах за электричество, используйте не лампы накаливания, а более экономичные — газоразрядные, люминесцентные или светодиодные.

Способ и место установки

Кроме явного деления на уличные и «домашние» есть еще один тип деления по месту установки датчиков движения:

• Корпусные модели. Небольшая коробочка, которая может монтироваться на кронштейне. Кронштейн закрепляться может:
  • на потолке;

  • на стене.

• Встраиваемые модели для скрытой установки. Миниатюрные модели, которые могут устанавливаться в специальные углубления в незаметном месте.

Если освещение включается только для повышения комфорта, выбирают корпусные модели, так как при равных характеристиках они дешевле. Встраиваемые ставят в охранных системах. Они миниатюрные, но более дорогие.

Дополнительные функции

Некоторые детекторы движения имеют дополнительные возможности. Некоторые из них явное излишество, другие, в определенных ситуациях, могут быть полезны.

• Встроенный датчик освещенности. Если датчик движения для включения света установлен на улице или в помещении с окном, включать свет в светлое время суток нет необходимости — освещенность достаточная. В этом случае либо в цепь встраивают фотореле, либо используют детектор движения со встроенным фотореле (в одном корпусе).

• Защита от животных. Полезная функция, если есть коты, собаки. С такой функцией ложных срабатываний намного меньше. Если собака большого размера, даже эта опция не спасет. Зато с кошками и мелкими собаками она работает неплохо.

• Задержка отключения света. Есть устройства, которые выключают свет сразу после того как объект покидает из зону действия. В большинстве случаев это неудобно: свет еще нужен. Потому удобны модели с задержкой, а еще удобнее те, которые позволяют эту задержку регулировать.

Это все функции, которые могут быть полезны

Особенно обратите внимание на защиту от животных и задержку отключения. Это действительно полезные опции

Как выбрать прожектор с датчиком движения для улицы?

Выбирая приспособление для придомовой территории, учитывайте его класс работы. Идеально, чтобы степень защищенности осветительного прибора составляла не менее IP 44. Данный тип может быть установлен под козырьком, так как очень капризен к влажности, для приборов классности IP 57, характерно расположение под открытым небом.

Многие отдают предпочтение ручным или переносным приборам также часто используются аккумуляторные. Первый вариант применяется для оперативного использования, второй—применяют охотники и рыболовы. Для освещения двора приемлемо устанавливать встраиваемые фонари. Они надежно монтируются в поверхность стены и удобны в эксплуатации. Преимущественно это диодные прожекторы с датчиком движения.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

• Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
• На потолке.
• На стене.
• Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

• Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
• Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
• Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

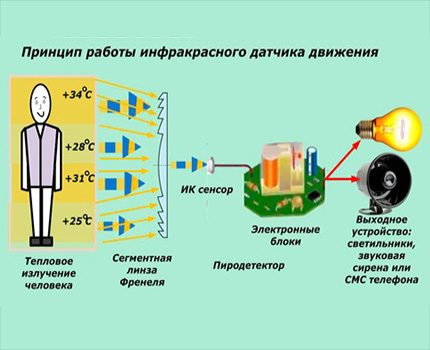

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Работа детекторных устройств основывается на обнаружении движения или на выявлении пребывания человека в зоне обзора

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

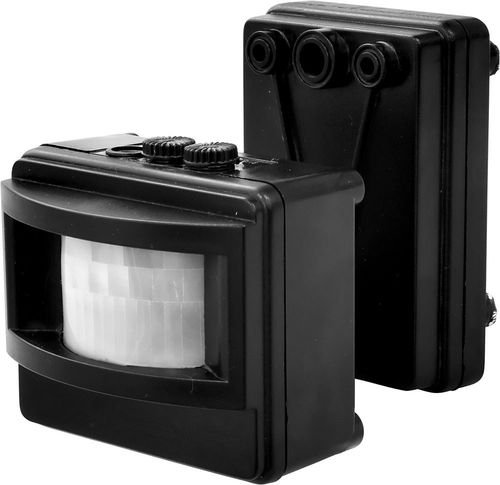

Датчик движения LX01

В аппаратном боксе находиться плата управления, к которой присоединены сенсоры: пироэлектрический, распознающий движение, светочувствительный фоторезистор для определения уровня освещенности.

Сенсоры прикрывает светопроницаемая пластмассовая шторка с выдавленными по всей площади элементами линз Френеля.

На торце расположены рифленые ручки оперативных регуляторов, связанных с подстроечными резисторами.

На монтажной коробке имеются отверстия для вывода проводов и крепления корпуса осветительного прибора.

Прибор предназначен для коммутирования электрических цепей с общей нагрузкой до 1200 Вт. К устройству можно подключать лампы накаливания и другие осветительные элементы, рассчитанные на напряжение переменного тока 200 – 230 В.

В отличие от детекторов использующихся исключительно для систем тревожной сигнализации устройство имеет дополнительные параметры, регулирующие срабатывание.

Регулятор «TIME» – регулирует время по истечении, которого прибор выключает освещение, если человек продолжает находиться в зоне действия прибора то свет будет включен повторно.

В отличии от детекторов присутствия датчики движения при повторной коммутации полностью включают и выключают осветительный прибор в быстром темпе, что, при неправильной настройке периода срабатывания, приводит к мерцанию света.

Регулятор «DAYLIGHT» – устанавливает светочувствительность прибора и позволяет точно определить порог затмения автоматического включения освещения.

Регулятор «SENS» – устанавливает чувствительность пироэлектрического сенсора детектора обнаружения. С его помощью можно регулировать радиус зоны обнаружения.

Технические параметры датчика движения LX01

• Угол зоны сканирования 1200.
• Максимальная дальность обнаружения 12м.
• Питание: переменный ток от 180 до 240В при 20мА.
• Максимальная нагрузка 1200Вт при 5А.
• Время отключения 5сек-600сек.
• Светочувствительность в диапазоне 10-2000Лкс.

Устройство чувствительно к низким температурам окружающей среды и поддерживает  работоспособность только до -100С. Рекомендуется установка в помещениях на высоте от 2м до 4 м.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Внимание! Перед тем как проводить любые работы с электрическими кабелями следует их обесточить, переведя соответствующий тумблер на щитке в позицию «выкл». Прожектор подключается к сети с помощью проводов ПВС или ШВВП

Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля

Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит

Схема подключения выглядит так:

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно

Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора

Конкретней:

1. Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
2. Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
3. Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Как настроить

Практически у всех приборов есть ряд настроек, позволяющих корректировать их  работу и устанавливать оптимальный режим. Регулировке поддаются:

• угол установки;
• освещенность;
• чувствительность;
• режим задержки.

Грамотная настройка прожектора с датчиком движения позволит сэкономить до 50% потребляемой электроэнергии.

Угол установки

Увеличить площадь подконтрольной зоны, можно правильно построив угол установки. Для этого нужно выбрать высоту, на которой будет монтироваться прожектор с датчиком движения для улицы. Так при одинаковой высоте и разном значении угла площадь охвата прибора также будет отличаться.

Чувствительность

В прибор встроен винт «Sens». Его поворачивают в сторону знака «-» для понижения порога чувствительности датчика. И, наоборот, поворотом винта в сторону «+» добиваются срабатывания сенсора на малейшее уменьшение освещённости поля обзора. Обычно выбирают среднее положение кнопки. Это приводит к тому, что устройство не будет реагировать на мелких животных.

Освещённость – регулировка ИК-сенсора

Порог освещённости устанавливается поворотной кнопкой «Lux». Датчик настраивают так, чтобы он срабатывал при наступлении тёмного времени суток. Изначально рычажок ставят в максимальное положение. С наступлением сумерек прибор отсраивают на определённый момент включения освещения.

Степень освещённости объекта можно увеличивать подключением сразу нескольких прожекторов или внутренних светильников одновременно. Также всегда имеется возможность подключить сразу несколько ДД по периметру охраняемой придомовой территории. При проходе по двору вокруг дома датчики будут срабатывать последовательно один за другим, освещая путь человеку.

Дополнительная информация. Для освещения лестничных клеток тоже применяют схему последовательной установки датчиков. При переходе с этажа на этаж последовательно включается освещение лестничных маршей. Это приносит существенную экономию электроэнергии и продлевает срок службы ламп.

Время задержки

Этот параметр регулируют поворотом кнопки «Time». Время работы сенсора рассчитывают так, чтобы освещение было включено необходимое время для прохождения человека обычно темного места на улице или ночью по коридору.

Например, на лестничной площадке время задержки устанавливают так, чтобы человек вышел из квартиры и сел в вызванную кабину лифта при включённом освещении. Немаловажную роль играет во внутреннем устройстве конденсатор. Именно он отвечает за регулировку времени задержки отключения света.

Датчики движения не только несут охраняющую функцию и обеспечивают комфортное передвижение человека в тёмных местах, но и приносят значительную экономию электроэнергии. На рынке электротехники представлен широкий ассортимент приборов, отвечающих самым взыскательным предпочтениям потребителей.

Варианты схем подключения ИК прибора к лампе

Используя различные схемы подключения и дополнительные устройства, можно добиться более широкой функциональности датчика движения. Например, расширить контролируемую зону, отключить автоматическое управление системой освещения или временно управлять осветительной группой без участия датчика движения и т. д.

Подключение для управления без выключателя

Схема, состоящая из светильника и детектора, является самой простой. Она нанесена производителем на тыльной стороне устройства или описывается в прилагаемой инструкции.

Самая простая схема подключения решает основную задачу — включение лампы при обнаружении движения в зоне контроля

При обустройстве удлиненных помещений, вдоль дорожек во дворе или по периметру здания одного прибора для обнаружения движения бывает недостаточно, чтобы управлять освещением — его ограниченный обзор не позволяет этого сделать.

В таких случаях используют два и более детектора. Их одноименные клеммы подключают по параллельной схеме, а затем ведут к лампе.

Схема подключения с двумя детекторами: при срабатывании любого из них контакт в электросети замыкается и светильник загорается

Подключение к лампочке с выключателем

Чтобы отключить систему автоматического включения, которая работает на основе детектора движения, в рабочую схему добавляют выключатель. Подключают его на участке входящего питающего кабеля перед датчиком.

Во включенном положении выключателя схема работает так же, как будто составлена без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.

Один из вариантов организации схемы подключения с выключателем: при размыкании контактов система полностью перестает работать

Если необходимо, чтобы при нахождении человека в помещении свет горел, при этом нахождение его в неподвижной позе не приводило к отключению освещения, то используют следующую схему.

К входному и выходному фазному проводнику датчика подключают выключатель — таким образом, создается ответвление электрической сети в обход основного участка. Теперь с помощью выключателя можно включать освещение, которое не будет зависеть от двигательной активности в контролируемой зоне.

В этой схеме включенный выключатель шунтирует участок электрической цепи, проходящий через датчик управления освещением. Такое подключение создает больше комфорта при управлении осветительным прибором

Проверенные на практике схемы подключения устройства управления освещением с использованием выключателя разобраны и приведены в статье, прочитать которую мы очень советуем.

Принцип действия

Как подключить фотореле: схемы подключения Для подключения фотореле к светодиодному прожектору необходимо внимательно изучить инструкцию, которая находится в техпаспорте. Перед тем, как подключить светильник обязательно проверяйте паспорт, сертификат и патент продавца, чтобы потом не пришлось делать капитальный ремонт проводки в квартире.
Чаще всего этот параметр имеет диапазон от 5 до 16 А. Установить подобное оснащение можно самостоятельно, без помощи электриков. Отличным вариантом станет дополнительный монтаж датчика времени.
Он выбирается исходя из количества и мощности подключаемых через фотореле источников света.
Устанавливая датчик движения на улице, учитывайте те же условия, что и для монтажа фотореле Если ваш выбор пал на фотореле для уличного освещения с выносным датчиком, то предлагаем ознакомиться со схемой его подключения: Схема фотореле для уличного освещения с выносным датчиком Блок реле 1 устанавливается в распределительный щит, фотоэлемент 2 крепится снаружи, в месте, исключающем попадание лучей светильника 3 и по возможности затеняющих предметов

Обратите внимание!
Некоторые производители изменяют маркировку проводников. Чтобы сэкономить, питание в цепи можно подавать через магнитный пускатель

Получается ноля нет который нужен для датчика? Так как по функциональности подаче и отключению питания фотореле похоже на традиционный выключатель, монтаж тоже отличается мало. При расположении дома у проезжей части на прибор не должен направляться свет фонарей проезжающих машин.

Фото — Подключение фотореле ФР Согласно заложенной программе устройство и работает. Результат — лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать. Этот проводник необходим для подключения к фазе питания от сети; красный проводник. Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box».

Решение этой проблемы облегчается при использовании некоторых хитростей. Такие датчики освещенности не могут работать от сети или вольт. Она имеет катод, который способен вырабатывать электроны пропорционально интенсивности направленного к ней света, также трубка оснащена анодом для сбора электронов. Появляются охранные функции.
Как подключить датчик освещенности и одноклавишный выключатель .
