Как проверить сопротивление мультиметром?

Устройство мультиметра

Мультиметр представляет собой прибор для измерения сопротивления, напряжения, тока, возможно, ёмкости. С помощью него можно проверить различные электронные компоненты: резисторы, диоды, транзисторы, конденсаторы, а также измерить значения электрического тока и напряжения, установить целостность электрических проводов.

Практически любой мультиметр состоит из следующих составных частей:

• В верхней части устройства располагается жидкокристаллический экран, на котором будут отображаться результаты измерений. Существуют и стрелочные приборы, но они в настоящее время встречаются редко.
• В центральной части мультиметра располагается поворотный переключатель, с помощью которого устанавливается вид измерения и его диапазон.
• В нижней части гнёзда, в которые вставляются шнуры с острыми наконечниками (для прокалывания изоляции), идущие в комплекте с прибором.

Питание цифрового прибора с жидкокристаллическим экраном осуществляется от батарейки (крона) напряжением 9 В, или аккумулятора того же номинала. Следует следить за значком батарейки на экране дисплея. Если он замигал, батарейку надо менять, иначе показания прибора будут недостоверны. Принцип действия такого мультиметра основан на сравнении измеряемых величин с эталонными, и вычисления истинного значения. Для аналоговых стрелочных приборов питание не нужно, они работают по другому принципу.

Конечно, цифровые мультиметры удобнее, но у стрелочных есть одно неоспоримое преимущество, они работают в условиях сильных электромагнитных полей, где цифровые приборы бессильны.

Автолюбителям будет полезна статья о том, как проверить катушку зажигания мультиметром.

2 Измеряемые показатели – важные особенности тестера

При измерении сопротивления важно правильно читать полученные данные. Так, если результат на табло показывает значение, которое было выставлено в качестве ограничительного предела, то возможны два варианта развития событий

Либо прибор вышел из строя, что случается очень и очень редко. Либо предел указан неправильно, и, соответственно, требуется выставить следующее по величине ограничение. Поэтому переключатель переводится на одну позицию вверх. После чего можно еще раз выполнить измерения.

Измеряя сопротивление тестером, необходимо принимать во внимание следующие важные особенности работы с прибором:

• Определение сопротивления запчасти, которая впаяна в какую-либо плату, — это процесс достаточно сложный, новичкам может быть даже не под силу. Проблема заключается в том, что мультиметр будет показывать общий показатель всей платы, поскольку проверяемая деталь напрямую связана с другими элементами сети. Чтобы выполнить измерения правильно, следует отсоединить один элемент с электрической платы, то есть отпаять его.
• Тестирование многовыводных элементов сопровождается их обязательным предварительным  демонтажом. Лишь после этого можно начинать замерять сопротивление при помощи встроенного омметра. В противном случае результат будет зафиксирован неверный.
• Огромное значение имеют щупы, а также их целостность и исправность. Несколько абзацев выше мы рассказывали, как проверяется работоспособность прибора в целом. Соединив щупы, мы не только узнаем, работает ли тестер, но и целостность самих щупов. Так, необходимо водить одним щупом по другому, не разъединяя их. Гарантией правильных и точных измерений будет неизменный ноль на дисплее. Если же во время подобных манипуляций значение постоянно изменяется и прыгает, то со щупами имеются определенные проблемы.
• Аккумулятор также очень важен для выполнения точных измерений. Необходимо постоянно контролировать, чтобы встроенная батарея была заряжена, причем желательно до максимума. Как показывает практика, разряженный аккумулятор приводи к тому, что измерения получаются не совсем точными. Причем погрешность увеличивается по мере уменьшения заряда в батарее.

Если вы уже знаете, как измерить сопротивление при помощи мультиметра, то должны знать об одной интересной особенности. Тестер способен измерять напряжение, силу и тока и многие другие параметры. При этом измерения начинаются с высоких показателей ограничивающего предела.

Измеряя сопротивление, важно правильно читать полученный результат

Однако в случае с сопротивлением дело обстоит совсем наоборот, поскольку мы выставляем сначала низкий предел, постепенно перемещаясь к более высоким, если табло показывает в качестве результата единицу. Причина заключается в том, что такой метод замеров позволяет постепенно продвигаться вверх по шкале лимитов, дойдя наконец до нужного ограничителя, который и выдаст нам правильный и достоверный результат.

Определение при помощи мультиметра

Перед измерением резистора необходимо визуально определить его целостность: осмотреть его на предмет обгоревшего внешнего покрытия — краски или лака, а также проверить надписи на корпусе, если они просматриваются. Определить номинал можно по таблицам рядов или цветовых кодов, после чего при помощи мультиметра можно замерить сопротивление.

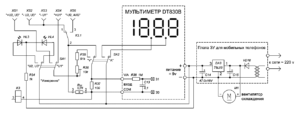

Для прозвонки можно использовать простой измерительный прибор, например, DT-830B. В первую очередь необходимо установить переключатель измерений в режим проверки минимального сопротивления — 200 Ом, после чего соединить щупы между собой. Индикатор прибора при соединённых щупах должен показывать минимальное значение R, которое стремится к нулю, например, 0,03 Ома. После так называемой калибровки можно приступить к измерениям.

Особенности проверки проводов, входящих в состав различных устройств

Сначала рассмотрим особенности работы в условиях, когда посредством прозвонки мультиметром проверяется бортовая проводка современного автомобиля.

Автомобильная проводка

Специфика этой ситуации заключается в том, что разводка в рассматриваемом случае состоит из одного линейного проводника с питающим напряжением 12 Вольт. При этом в качестве второй (общей или «земляной») жилы используется металлический корпус автомобиля, где, как правило, обрываться нечему.

Для подготовки бортовой сети к обследованию в первую очередь необходимо отключить плюсовую клемму от аккумулятора, после чего можно смело приступать к работам. Тестирование бортовой проводки организуется по уже описанной ранее схеме прозвонки линейных цепей.

При проверке «массы» автомобиля основное внимание уделяется качеству контакта подводящих клемм с корпусом

Электрический ТЭН

Ориентируясь на показания индикатора на мультиметре, удаётся сделать прозвонку такого элемента, как водонагревательный ТЭН. В процессе проверки контрольными щупами прибора прикасаются к двум контактным пластинам нагревателя и оценивают его внутреннее сопротивление по индикатору.

Если дисплей показывает порядка нескольких Омов, то без сомнения, элемент исправен. При больших значениях на экране, соответствующих обрыву проверяемой линии, сразу можно сказать, что ТЭН повреждён и должен быть заменён.

Помимо самого нагревательного элемента, при проверке бойлеров и подобных им приборов очень важно прозвонить подводящий кабель на предмет его нежелательного контакта с корпусом устройства. С этой целью один из щупов мультиметра поочерёдно подсоединяется к входным контактам; при этом второй конец постоянно держится на корпусе нагревателя. В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля

Для предотвращения поражения пользователя электрическим током, его следует заменить новым

В случае, когда цифровой мультиметр при измерении показывает какое-то сопротивление – это значит, что повреждена защитная оболочка подводящего кабеля. Для предотвращения поражения пользователя электрическим током, его следует заменить новым.

Другие бытовые приборы и детали

При помощи мультиметра можно протестировать и цепь питания любого осветительного прибора путём прозвонки проводки и вспомогательных элементов (переключателей, в частности) на короткое замыкание или обрыв. Для этого, прежде всего, следует прозвонить две линейные цепочки, заканчивающиеся непосредственно на контактах электрической лампочки.

В процессе прозвонки линейных цепочек обязательно проверьте исправность стоящего в одной из них переключателя, а также надёжность подсоединения проводников с его контактами.

Также отметим, что указанным способом можно будет прозвонить обмотки линейного трансформатора или электродвигателя и убедиться в их целостности или в наличии обрыва (КЗ).

В заключение ещё раз напомним, что посредством мультиметра удаётся проверить не только отдельные провода или скрытую в толще стен проводку, но и любые другие электрические приборы и детали.

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации.

Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет

Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы

Маркировка номиналов

Подготовка к проведению измерений

Точность результатов во многом зависит от правильной настройки измерительного прибора. Мультиметр управляется круглой ручкой поворотного типа. Вокруг нее размечена шкала, состоящая из нескольких секторов, разделенных между собой линиями или разными цветами.

Прибор переводится в режим замера сопротивления путем поворота ручки и перевода ее в положение напротив значка «Ω». Конкретные режимы работы в разных устройствах выставляются по-своему:

• Значки Ω, kΩ – x1, x10, x100, MΩ. Располагаются на шкале любого аналогового тестера. Показания, отмеченные стрелкой, переводятся в более современный формат. При нанесении на шкале градуировки, например, 1-10 для каждого режима потребуется умножение полученного результата на этот коэффициент.
• Символы 200, 2000, 20k, 200k, 2000k. Наносятся на шкалу электронного прибора (мультиметра) и обозначают определенный диапазон, в котором возможно делать замеры сопротивления. Буква k указывает на приставку «кило» эквивалентной 1000 определяемой для расчетов единой измерительной системой. Например, если мультиметр выставлен в положение «200k», а на табло высветится цифра 178, то сопротивление составит 178 х 1000 = 178000 Ом, а предельно допустимое для измерений – 200000 Ом.
• Значок «Ω», нанесенный на корпус, означает возможность автоматического определения диапазона. На циферблатах подобных устройств имеются не только цифровые, но и буквенные обозначения – 15 кОм, 2 Мом и т.д.

Два первых варианта шкалы предполагают прямую зависимость между степенью достоверности отображаемых результатов и погрешностью измерений. При первом включении устройства в максимальном диапазоне, небольшие сопротивления в 100-200 Ом в большинстве случаев отображаются неправильно. Поэтому перед проведением замеров неопытным электрикам рекомендуется еще раз ознакомиться с инструкцией, определяющей порядок действий.

Прозвонка асинхронного двигателя

Данный вид электродвигателя довольно часто используется в бытовых устройствах работающих от сети 220 В. После демонтажа агрегата из прибора и визуального осмотра, при котором не будут обнаружено короткое замыкание, диагностика осуществляется в такой последовательности:

1. Произвести замеры сопротивления между выводами двигателя. Данная операция может быть осуществлена мультиметром, который должен быть переведён в режим измерения сопротивления до 100 Ом. Исправный асинхронный двигатель должен иметь между одним крайним и средним выводом подключаемой обмотки сопротивление около 30 — 50 Ом, а между другим крайним и средним контактом — 15 — 20 Ом. Данные измерения указывают на полную исправность пусковой и основной обмотки агрегата.
2. Провести диагностику утечки тока на «массу». Чтобы прозвонить агрегат на утечки электрического тока, необходимо перевести режим работы мультиметра в положение измерения сопротивления до 2 000 кОм и поочерёдным соединением каждой клеммы с корпусом электродвигателя определить наличие или отсутствие повреждения изоляции. Во всех случаях, на дисплее мультиметра не должно отображаться каких-либо показаний. Если для измерения утечки используется аналоговый прибор, то стрелка не должна отклоняться в процессе проведения диагностических манипуляций.

Если в процессе измерений были выявлены отклонения от нормы, то агрегат необходимо разобрать для более детальных исследований. Наиболее распространённой поломкой асинхронных электродвигателей является межвитковое замыкание.

При такой неисправности, прибор перегревается и не развивает полной мощности, а если эксплуатацию устройства не прекратить, то можно полностью вывести из строя электрический агрегат.

https://youtube.com/watch?v=3V0zbYIOfZY

Чтобы прозвонить межвитковые замыкания, мультиметр переводится в режим измерения сопротивления до 100 Ом.

Необходимо прозвонить каждый контур статора, и сравнить полученные результаты. Если величина сопротивление в одном из них будет существенно отличаться, то таким образом можно с уверенностью диагностировать межвитковое замыкание обмотки асинхронного электродвигателя.

Принцип действия

Работа любого тестера построена на принципах измерения величин. К тому же, она строится в соответствии с законом «Ома».

Есть ряд принципов использования тестера при разных видах замеров:

• Прямые измерения. Производятся за счет непосредственного соединения щупов с объектом. На приборе отразится результат.
• Косвенные измерения. Происходят путем совершения нескольких последовательных действий. При этом искомый показатель — расчетная величина.
• Неэлектрические величины. Дополнительные показатели, расчет которых производится за счет особых датчиков, установленных в приборе.

У аналогового тестера присутствует измерительная головка, которая подключается к 2 точкам электрической схемы. Таким образом происходит измерение напряжения. Для измерения тока, в схему параллельно включается измерительное напряжение.

Работают в перчатках

Чтобы измерить сопротивление, на него подается ток.

Работа цифрового тестера строится на АЦП. В нем происходит сравнение входного сигнала с опорным. Измерение напряжения происходит напрямую. Измерение тока производится в соответствии с падением напряжения на внутренних резисторах. Измерение сопротивления — по показателям резистора относительно фиксированного тока.

Принципами определяются и характеристики прибора:

• простым моделям присуща разрядность 2,5 и погрешность 10%;
• средним — 3,5 и 1% соответственно;
• хорошим — 4,5 и 0,1%;
• профессиональным — свыше 5 и не более 0,01% соответственно.

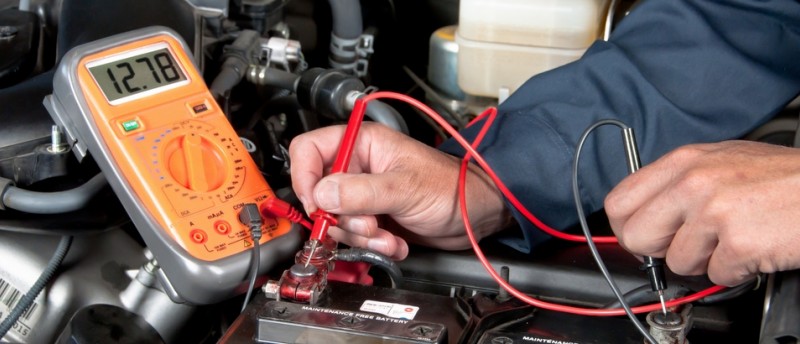

В автомобилях тоже измеряют электрические параметры

Измерение сопротивлений с малым номиналом

При измерении сопротивлений в несколько Ом погрешность мультиметра становится чрезмерной. Ситуация усугубляется тем, что сам прибор и его щупы имеют сопротивление около 0,3 – 0,7 Ом. Потому резисторы с малым номиналом проверяют косвенным методом:

1. Формируют цепь из соединенных последовательно резисторов: исследуемого и эталонного. В качестве эталона применяют резистор с высокой точностью — допуск не превышает 0,05%. В цветовой маркировке таких элементов присутствует серая полоса (не путать с серебряной). Номинал также небольшой. К примеру, для замера сопротивления порядка 1,5 Ом подойдет эталонный резистор на 2,7 Ом.
2. Запитывают цепь от источника постоянного тока напряжением 12 В. Этот вариант рекомендован как наиболее доступный: такое напряжение генерирует автомобильный аккумулятор или компьютерный блок питания. Если имеются источники с более высоким напряжением, но с допустимым для данных резисторов, — следует воспользоваться ими. Измерения тем точнее, чем выше напряжение.
3. Замеряют мультиметром падение напряжения на исследуемом резисторе (разность потенциалов). Напряжение прибор определяет с гораздо большей точностью, чем сопротивление, — до 0,1 мВ. Эта особенность и побуждает применить косвенный метод измерений.

Схема замещения мультиметра при измерении напряжения и тока

Вычисляют сопротивление исследуемого резистора из пропорции: (12 – U) / U = Rэт / R. То есть R = Rэт * U / (12 – U), где

Rэт — сопротивление эталонного резистора, Ом; R — сопротивление исследуемого резистора, Ом; 12 — напряжение источника тока, В; U — падение напряжения на исследуемом резисторе.

Как проверить конденсатор мультиметром

Для того, чтобы проверить целостность конденсатора мультиметром, его емкость должна быть от 1 мкФ и выше. Этот трюк получается только с аналоговыми мультиметрами, а также с цифровыми мультиметрами выбора диапазонов, типа таких.

Как вы знаете, конденсаторы бывают полярными и неполярными. Более подробно читайте здесь. Полярные конденсаторы обладают большой емкостью, поэтому их проще проверять на работоспособность. Как же это сделать? Давайте рассмотрим на примере ниже.

У нас имеется электролитический конденсатор.

Мультиметр ставим на режим прозвонки и дотрагиваемся щупами до выводов конденсатора. Внимательно наблюдаем за цифрами на табло. Они должны увеличиваться по мере заряда конденсатора.

Как только я дотронулся до выводов, мультиметр сразу же показал это значение

через пол секунды

и потом значение вышло за предел диапазона, и мультиметр показала единичку.

То есть что можно сказать? В самый начальный момент времени полностью разряженный конденсатор ведет себя, как проводник. По мере того, как он заряжается током от мультиметра, его сопротивление растет, пока не станет очень большим. Раз конденсатор заряжается, значит он рабочий. Все логично.

Конденсаторы меньшей емкости и неполярные конденсаторы с помощью прозвонки можно прозвонить только на короткое замыкание между его обкладками. Поэтому, здесь используется другой железный способ. Просто замерить емкость конденсатора). Здесь я измерил емкость конденсатора, на котором было написано 47 мкФ. Мультиметр показал 48 мкФ. Или погрешность конденсатора, либо мультиметра. Так как мультиметры Mastech считаются довольно неплохими, то спишем на погрешность конденсатора).

Проверка сопротивления постоянного резистора

После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.

Как проверяют сопротивление резистора

При обрыве цепи на экране горит «1».

Внимание! Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера

Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор.

СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.

Измерение сопротивления провода

Чтобы измерить сопротивление провода, нужно всего лишь прикоснуться к концам проводника щупами мультитестера. Замер осуществляется за счет источника питания, находящегося внутри прибора. Мультиметр позволяет измерить напряжение и силу тока в электроцепи, после чего высчитывает напряжение исходя из закона Ома.

При измерениях следует учитывать два фактора:

1. Прибор выдает суммарное сопротивление измеряемого проводника, имея в виду и щупы, которые его касаются. Если необходимы более точные данные, вначале нужно получить результат по проводам щупов, а затем полученные данные вычесть из общего результата.
2. Нужно загодя определить ориентировочное сопротивление проводника. Поэтому замеры рекомендуется осуществлять, снижая чувствительность мультиметра.

Как выбрать мультиметр

Подходя к идее покупки мультиметра, нужно обозначить необходимые критерии выбора, а это, как правило, цена на прибор и задачи, для которых он приобретается.

Если прибор требуется для дома, для автомобиля, для нечастого использования, то прекрасным вариантом окажется какой-нибудь малобюджетный мультиметр базового уровня, чтобы при необходимости можно было быстро снять показания, определить целостность проводки, или вычислить какой в батарее остался заряд. Такие мультиметры можно найти у Ресанты, Elitech или приобрести на Алиэкспресс.

Для специалистов удобно будет иметь мультиметр с расширенным функционалом

Нужно обращать внимание на предоставляемые дополнительные возможности, чтобы знать, пригодится ли их использовать в деле

При необходимости работы с электроустановками требуется высокая точность, и подойдут профессиональные приборы, диагностирующие самые разнообразные неисправности.

О том, что важно учесть при выборе мультиметра — в видео:

Какой фирмы лучше

Выбирая мультиметр, не будет лишним почитать отзывы людей о той или иной марке, так как у любых фирм имеются свои нюансы. Одними из лучших марок считаются такие компании, как Mastech, APPA, Fluke, Ресанта, CЕМ. Но есть и другие производители, у которых модели мультиметров на должном уровне.

Какую модель лучше купить

Модели мультиметров делятся на стационарные и переносные. Стационарные мультиметры дарят отличный спектр возможностей, а переносные весьма удобны благодаря своей мобильности.

Кроме того эти приборы можно разделить на еще два вида: аналоговые и цифровые. Аналоговые мультиметры называют стрелочными, потому что их внутреннее строение представляет собой стрелочное магнитоэлектрическое измерительное устройство. Результаты измерений можно наблюдать на измерительной шкале, по которой движется стрелка. Такой вид мультиметра популярен благодаря своей бюджетной цене.

Цифровые мультиметры обладают специальным экраном, который демонстрирует результаты полученных измерений. Эти приборы наиболее точные и достаточны простые в использовании, но цена на них будет существенно выше. По этим разновидностям моделей, можно определить, какая модель окажется более приемлемой.

Параметры для подбора прибора

Условия, в которых прибор будет эксплуатироваться. В зависимости от места использования, можно грамотно подобрать мультиметр с нужной степенью защиты. Например, с предохранением от пыли или влаги.
Функционал

Нужно обращать внимание на нужные опции прибора и не отказываться от тех, которые позволяют защитить устройство от перегрузок или делающих использование мультиметра наиболее комфортным. Так подсветка дисплея совсем не окажется лишней, особенно если использовать прибор в месте, где нет нормального освещения.
Комплектация

Если в коробке с мультиметром будут находиться токовые клещи, то это будет очень удобно.
Степень погрешности прибора. Если покупается профессиональный мультиметр, то его погрешность должна быть минимальной и быть приблизительно 0,025%. Если мультиметр куплен для дома и бытовых нужд, то 3% процента погрешности будут нормальной цифрой.
Диапазон измерений. В домашних условиях или для автомобиля вполне окажутся удачными мультиметры с минимальным диапазоном стандартных параметров. Если же прибор покупается в профессиональных целях, то там и подход другой. Чем шире диапазон для каждого измерения, тем лучше.
