Как измерить ток в розетке мультиметром

Конструктивные особенности

Итак, в мультиметре есть два вида выходов, они обозначены цветом: красным и черным. А вот гнезд может быть на разных моделях разное количество: два, четыре или больше. Черный выход – это масса, то есть, общий (обозначается или «com», или минусом). Красный используется именно для измерений, то есть, является потенциальным. Здесь может быть несколько гнезд для измерения каждого параметра электрической цепи, то есть, сопротивления, напряжения и силы тока. На мультиметре такие гнезда обозначаются единицей измерения параметров, так что не ошибетесь.

Второй внешний элемент – это рукоятка, вращающаяся по кругу. С ее помощью устанавливается предел измерений. Так как перед нами стоит вопрос, как можно измерить силу тока мультиметром, то нас должна интересовать шкала с амперами. Хотелось бы отметить, что таких пределов на аналоговых тестерах меньше, чем на цифровых. Плюс ко всему последние комплектуются разными полезными опциями, к примеру, звуковым сигналом.

А вот теперь один из важных моментов. У каждого мультиметра есть предел по току, который является максимальным. Поэтому выбирая проверяемую электрическую сеть, необходимо сопоставить проверяемую ситу тока цепи с пределом в тестере. К примеру, если в проверяемой электрической цепочке предполагается, что проходящий по ней ток будет иметь показатель 200 А, то не стоит проверять эту цепь мультиметром с максимальным пределом в 10 А. Предохранители прибора тут же сгорят, как только вы начнете тестирование. Кстати, максимальный показатель обязательно указывается на корпусе прибора или в его паспорте.

Сопротивление изоляции и прозвонка проводов

Обычный порядок измерений не подходит для определения сопротивления изоляции кабелей и проводов. Решая проблему, как правильно измерить сопротивление изоляции, следует учитывать правила и особенности этого процесса, несоблюдение которых может вызвать серьезные негативные последствия.

Основное требование обязательное к выполнению заключается в проведении подобных замеров лишь в теплых помещениях с устойчивой положительной температурой. Если такие работы будут проводиться на улице в условиях низких температур, то внутри оплетки провода с высокой вероятностью могут образоваться небольшие льдинки. В данном случае вода выступает в качестве диэлектрика с минимальной проводимостью. Мультиметр не в состоянии определить эти частицы воды. В дальнейшем, при повышении температуры воздуха, внутри кабеля может образоваться влага.

Измерение сопротивления мультиметром, выполняется в определенном порядке. Оба щупа устанавливаются на концах фазного и нулевого проводов, предварительно отсоединенных от клемм. Далее с помощью переключателя выставляется нужный диапазон измерений и определяется показатель сопротивления. Полученные данные сравниваются с эталонными значениями, находящимися в ПУЭ. Приведенные таблицы учитывают марку, сечение кабеля и другие факторы. Если результат замеров в целом совпадает с данными таблиц, значит проводка не нарушена и находится в исправном состоянии.

Прозвонка проводов может выполняться в звуковом и беззвучном вариантах. Во многих мультиметрах имеется звуковой сигнал, обозначенный значком в виде трех полукругов. В зависимости от модели, он может располагаться в разных местах. Когда прибор включается в режим прозвонки, то при сопротивлении провода ниже 50 Ом происходит подача звукового сигнала. В некоторых устройствах этот показатель составляет 100 Ом, поэтому перед работой нужно лишний раз заглянуть в технический паспорт.

Сама прозвонка не представляет какой-либо сложности: переключатель выставляется возле значка звука, а щупы прикасаются к измеряемому проводнику. Целостность провода будет подтверждена звуковым сигналом. Если сопротивление будет выше нормы из-за большой длины цельного провода, на экране отобразится цифра с его реальным значением.

Когда на дисплее появляется 1, значит сопротивление слишком большое и нужно переключиться на другой режим в сторону увеличения. При нарушении целостности провода любая индикация будет отсутствовать.

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как измерить силу тока мультиметром – инструкция с видео

Как измерить силу постоянного и переменного тока мультиметром

Как мультиметром измерить силу тока

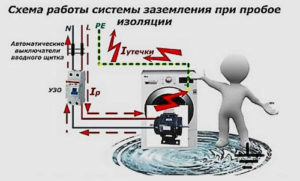

Как измерить сопротивление заземления

Как проверить напряжение мультиметром в сети: измерение вольтажа в розетке 220 вольт

Что такое мультиметр?

Мультиметр — это универсальное комбинированное измерительное устройство, которое объединяет функции нескольких измерительных устройств, то есть измеряет практически все показатели цепи. Самый маленький набор функций мультиметра — это измеритель напряжения, силы заряда и сопротивления. Однако современные производители не останавливаются на достигнутом, а вместо этого добавляют ряд функций, таких как емкостное измерение конденсаторов, частоты тока, проверку диодов (измерение падения напряжения на pn-переходе), звуковых датчиков, измерений температуры и измерения определенных параметров транзистора, встроенный генератор низких частот и многое другое.

Мультиметр может быть:

• Аналоговый. В этом типе приборов присутствует индикатор, который имеет несколько шкал (по одной на каждый вид измерения). Аналоговые тестеры имеют ряд недостатков, в первую очередь — это большие ошибки и погрешности в измерении. В конструкцию многих моделей включен специальный подстраиваемый резистор, который при правильной настройке несколько улучшает работу прибора, повышая точность выдаваемых результатов. Но все же сейчас большее распространение получили цифровые модели.
• Цифровой. Единственная внешняя разница между цифровым устройством и аналоговым устройством — это экран, который численно представляет измеренные параметры. Старые модели оснащены дисплеем из светодиодов, более новые варианты оснащены жидкокристаллическим экраном. Недостатком этих устройств является то, что они имеют высокую стоимость: их цена в несколько раз превышает стоимость аналогового тестера.

Подключение различных мультиметровых приборов в цепь

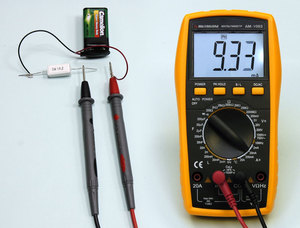

Измерение постоянного тока

Чтобы померить нужные показатели, сначала нужно определить, ток какого типа протекает в проверяемой цепи. Это зависит от источника питания цепи. Например, аккумуляторы и батарейки — это постоянные источники питания. Для измерения постоянного тока нужно установить поворотную ручку мультиметра на значок A -, DCA или I -, или нажать кнопку на передней панели, соответствующую нужному режиму. Как переменный, так и постоянный ток измеряется в амперах. Поэтому значение на экране измерительного прибора будет отображаться в этой величине.

Чтобы понять, как замерить амперы мультиметром, нужно знать, что ток на участке цепи всегда одинаков. При включении амперметра в цепь последовательно (то есть щупы прибора присоединить к разным точкам разрыва цепи), он не будет создавать ощутимого изменения параметров схемы. При этом сможет отобразить верное значение протекающего тока

Важно присоединить измеритель в правильной полярности, то есть красный щуп — к ветви, которая идет к плюсу источника питания, а черный — к минусу. В противном случае прибор покажет отрицательные значения

Правильно подключив прибор можно приступать к работе. Порядок действий, как замерить ампераж мультиметром, таков:

1. Установить щупы в подходящие гнезда измерителя, соответствующие уровню сигнала.
2. Выбрать режим постоянного тока регулятором или нажатием соответствующей кнопки на передней панели.
3. При необходимости следует выбрать уровень измеряемого сигнала регулятором или кнопкой. Уровень нужно выбирать чуть выше ожидаемого значения.
4. Подсоединить мультиметр в разрыв цепи ветви схемы, соблюдая полярность подключения.
5. Включить источник питания.

Проверка батареек

достаточно проверить ее вольтаж и ампераж

Если значения находятся в диапазоне 4 — 6 ампер, то батарейка «свежая» и готова к работе. При показаниях ниже 4 ампер ее можно использовать только в приборах пониженной мощности. При значениях ниже 2,5 А лучше отказаться от использования такого элемента.

Корректные значения напряжения должны соответствовать указанным на батарейке.

Тест аккумуляторов измерительным прибором

Среди параметров аккумуляторов выдаваемый ток является немаловажным. Проверить его можно мультиметром, но при этом последовательно с измерителем нужно подключить нагрузку. Нагрузкой может выступать обычная лампа накаливания. Ее сопротивление не превышает нескольких сотен Ом, и его тоже можно измерить мультиметром в режиме измерения сопротивления. Для этого нужно приложить щупы измерителя к резьбе цоколя лампы и центральному выводу. На экран будет выведено значение сопротивления.

I = U / R, где I — ток в цепи, ампер, U — напряжение, выдаваемое аккумулятором, а R — сопротивление нагрузки (лампы).

С этой расчетной величиной нужно сравнивать показания измерительного прибора. Если показания отличаются — возможен недозаряд аккумулятора.

Также можно проверить ток утечки аккумулятора. Если отцепить плюсовую клемму, и между ней и плюсовым выводом АКБ установить мультиметр, то он покажет утечку в бортовую сеть автомобиля. Вытаскивая предохранители в авто, можно даже узнать, какова величина утечки в разных частях бортовой сети. При некотором опыте реально не только узнать, как измерить амперы мультиметром, но и определять причины некоторых неисправностей электрики авто.

Замер тока при зарядке аккумулятора

Большинство зарядных устройств для аккумулятора автомобиля имеют индикаторы, отображающие параметры зарядки. Но если они неисправны или отсутствуют, ток заряда может показать мультиметр. При подзаряде аккумуляторной батареи можно включить в цепь зарядки измерительный прибор. Для отображения верных показаний нужно:

1. Установить красный щуп в отверстие прибора, маркированное надписью, А (NA), черный щуп обычно подключается к входу с надписью COM;
2. Выбрать режим измерения постоянного тока и уровень сигнала;
3. Последовательно соединить плюсовую клемму зарядного с черным щупом мультиметра, красный щуп измерителя соединить с плюсовым выводом аккумулятора, а минусовой вывод АКБ соединить с минусовой клеммой зарядного устройства;
4. Далее, нужно включить зарядник в сеть. Мультиметр отобразит ток, который не должен превышать 10% от значения емкости АКБ.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

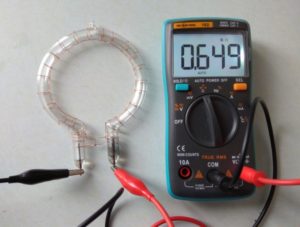

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Нагрузочная вилка — точный способ проверки

Есть ещё один, более точный способ проверки аккумулятора автомобиля. Здесь в качестве инструмента используется специальный прибор — нагрузочная вилка.

Прибор представляет собой достаточно точный вольтметр, параллельно которому встроена нагрузка, обеспечивающая ток 100–200 А. Подключая вилку к аккумулятору, мы заставляем её отдавать большой ток и одновременно измеряем напряжение на клеммах. Использование большого разрядного тока позволяет точно оценить текущее состояние АКБ.

Как проверить батарею при помощи этого прибора? Отключаем АКБ от нагрузки и выдерживаем в таком состоянии не менее 4–6 часов. Первый этап измерения — контроль напряжения без нагрузки. Подключаем кабель вилки (обычно оканчивается «крокодилом») к положительной клемме АКБ. Щупом вида толстого острого штыря касаемся минусовой клеммы АКБ. Считываем показания с прибора (может быть стрелочным или цифровым). Сверяемся с табличкой, приведённой ниже, и выясняем степень заряженности батареи.

Зависимость напряжения от степени заряженности АКБ

Отсоединяем прибор, подключаем нагрузку. Как это сделать, описано в инструкции к конкретной вилке. В одних приборах она коммутируется мощными переключателями и кнопками, в других устанавливается в ножевые соединители. Снова подключаем. На этот раз щуп устанавливаем быстро и с силой, чтобы уменьшить искрение при подсоединении.

Ждём 4–5 секунд, считываем показания с вольтметра и тут же отключаем нагрузочную вилку. Пока она остывает, а батарея приходит в себя после токового удара, сверяемся с табличкой и смотрим, не выходит ли полученный результат за допустимые пределы. Если измеренное напряжение будет ниже заданного, то с аккумулятором явно что-то не так. На фото ниже под нагрузкой напряжение АКБ просело до 7 В. Батарее явно пора на пенсию.

Порядок измерений

Мультиметр для измерения величины силы тока включается в разрыв электроцепи. В этом состоит основное отличие от процедуры измерения напряжения, при которой тестер подключается к цепочке параллельно. Показатель величины тока, который проходит через прибор, отображается стрелкой на шкале (если речь идет об аналоговом аппарате) или высвечивается на жидкокристаллическом (светодиодном) дисплее.

Разорвать тестируемую цепь для включения в нее прибора можно по-разному. Например, отсоединив один из выводов радиоэлемента при помощи паяльника.

При определении величины тока батарейки или аккумулятора такой проблемы не существует, поскольку просто собирается цепь, одним из элементов которой является мультиметр.

Замер силы тока в цепях с переменным током

Измерить силу переменного тока мультиметром рекомендуется следующим образом:

• Сам мультиметр подключается через место разрыва цепи.
• Тестер выставляем на максимальный диапазон проверки нужного параметра.
• Затем черный щуп соединяем с «минусовым» проводом.
• После на короткий срок времени прикасаемся красным щупом к плюсовому кабелю или клемме.
• После считывания параметров силы тока сразу же отключаем красный щуп.

Стоит отметить тот факт, что не все тестеры для комплексной проверки могут работать в сетях с переменным током. Если для вас важен именно этот параметр для проверки, то перед покупкой обязательно выясните, сможет ли приобретаемый мультиметр работать с сетями данного типа. Потому, что не все приборы позволяют измерить силу тока в цепи мультиметром.

Описание процесса

Для того чтобы измерить силу тока мультиметром, необходим подключить его к разрыву электроцепи. Именно в этом заключается различие от замера напряжений, путём присоединения тестера параллельно к цепи. Таким образом, измерительный аппарат станет цепной частью, через которую будет проходить ток. Всем известно, что ток в любом месте цельной цепи постоянен. Иными словами, сколько тока «попало», столько должно потом и «пропасть». Значит, место подключения аппарата сильного значения иметь не будет.

Воткнутый в СОМ щуп чёрного цвета трогать не нужно, красный же следует перенести в гнёзда mA, xA. В последнем «х» обозначает потребление силы тока, которую сможет измерить аппарат. В зависимости от значения силы, которую вы хотите замерить, следует подключение щупа красного цвета. Если вам неизвестно, количество тока, которое будет протекать внутри цепи, то следует подключиться к хА.

Для измерения переменного напряжения утечки сил тока необходимо установить вращающуюся рукоятку на знак измерения токовой силы переменного напряжения «А~». Далее по вышеописанной схеме выполняется замер. Стрелка шкалы аналогового аппарата отображает величины показателей тока, проходящего через прибор. Светодиодный аппарат показывает количество тока на дисплее.

Данной проблемы не будет при измерении тока в батарейке или аккумуляторе, так как сама цепь предельно простая.

Цифровой мультиметр

Самым удобным можно назвать мультиметр, в котором достаточно просто установить конкретный измерительный режим. Диапазон допуска дополнительно указывать не надо, так как устройство само подстраивается под показатели цепи, проводит замеры и выдаёт необходимый результат.

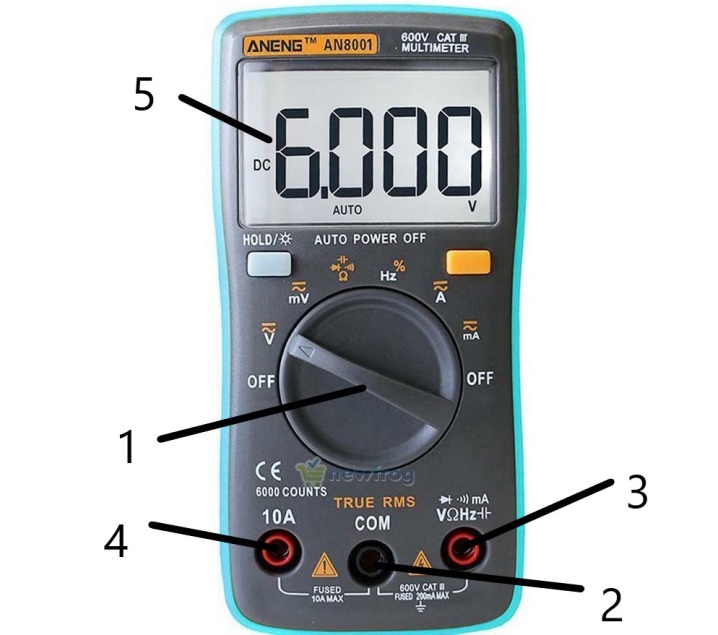

На представленном ниже изображении в первой позиции показана рукоятка, имеющая несколько положений, демонстрирующих напряжение переменное и постоянное. Первое обозначается V AC (значок ~), последнее DC (—), в диапазоне вольт и милливольт. Аналогичной является и сила тока А, не имеющая разделения на токовые типы, но имеющая градацию в амперах и миллиамперах.

Внизу располагается несколько гнёзд, использующихся для активизации проводов измерения. Обозначенное второй позицией СОМ гнездо используется для главного провода чёрного цвета. Третья позиция показывает гнездо для проведения основных измерений с использованием красного шнура. Ниже указаны допустимые пределы измерения напряжения и тока. Четвёртое гнездо, обозначающееся на изображение 4 позицией, используют для замера в амперах токовой силы, с максимальным пределом не больше 10 А. Все показания появляются на дисплее с цифровой графикой, который обозначена 5 позицией.

Используя мультиметр, необходимо указывать и режим работы, и токи переменные, постоянные. В этом же секторе устанавливается переключатель в необходимом измерительном диапазоне, выраженном в мА, µА и А. На показанном примере продемонстрировано 4 гнездовые подключения. Два из них для красных проводов, измеряющие до 200 мА и до 10 А. Напряжение, сопротивление, ёмкость и другие показатели измеряются при помощи отдельного гнезда.

Заключение

В этой статье мы разобрались, как проверить силу тока с помощью мультиметра. Прочитав изложенный материал, любой взрослый человек сможет справиться с этой задачей, благо мультиметр – прибор совсем несложный, но в то же время очень нужный для решения не только профессиональных, но и бытовых задач, связанных с электричеством.

Выяснение информации о причине поломки электронных и бытовых приборов всегда начинается с измерения их параметров и проверки каждой детали. Для этой цели используют различные приспособления, способные замерить силу тока, сопротивление и вольтаж. Можно пользоваться отдельными аппаратами: например, вольтметром или амперметром, но лучше для такой проверки иметь под рукой комплексный прибор для измерений — мультиметр. Как измерить силу тока мультиметром и что это за прибор?

В продаже встречаются два основных типа мультиметров: аналоговые и цифровые. У каждого из них есть свои достоинства и недостатки. Аналоговая модель достаточно дешевая, надежная и долговечная в использовании, но такой инструмент дает большую погрешность при измерении параметров. К тому же им достаточно неудобно пользоваться: новичкам будет трудно сориентироваться в замерах из-за разных градаций на шкале индикаторов у каждой отдельно взятой модели (этим недугом особенно страдают аналоговые приборы, сделанные в странах Азии). Тем, кому важна точность в замерах, кто не хочет долго копаться в инструкции, чтобы понять, за что отвечают индикаторы на устройстве, и кому вопрос цены не так важен, как удобство использования, стоит озаботиться покупкой цифрового варианта аппарата.

Как уже было сказано, мультиметр соединяет в себе несколько приборов одновременно. Один из способов его применения — это замер силы тока. Он поможет определить этот параметр электрической сети в аккумуляторе, розетке, блоке питания персонального компьютера или зарядного устройства. С помощью такого устройства можно замерить силу тока в электрической цепи с постоянным или переменным током.

Как измерить силу тока мультиметром? Чтобы понять принцип работы аппарата, нужно вначале разобраться с таким вопросом, как работа его индикаторов и разъемов. Следует понять, для чего они нужны и как вообще используются во время проведения замеров. В любой модели мультиметра можно найти два отдельных вывода и несколько гнезд под штекеры. Гнезд может быть от 2 до 4, на приборах старой конструкции их несколько больше. Вывод черного цвета используется для замера «минус» параметра сети, красный, соответственно, для «плюса».

Перед началом работы фиксируем черный щуп в гнезде с пометкой «-», красный — «+». Если есть дополнительные гнезда, то они обычно предназначены для измерений силы тока в разных диапазонах: например, разъем с пометкой «мА» для замера силы тока до 1 ампера, с меткой «А» — для проверки этого параметра в диапазоне от 1 до 10 А и т. д.

Также на аппарате может быть несколько переключателей. Их предназначение схоже по своему принципу работы с гнездами для щупов — они нужны для смены проверяемых диапазонов вольтажа и сопротивления.
