Скважина на воду: как пробурить и обустроить своими руками?

Приступаем к бурению

Если говорить о пошаговой инструкции для бурения скважины на воду своими руками от А до Я, то она выглядит так:

1. Роется приямок полтора метра длиной и столько же шириной. Глубина – от 100 до 200 см. это нужно, чтобы предотвратить обрушение верхних слоев почвы. Стенки обкладываются фанерными листами на манер опалубки. Дно застилают досками. Поверх приямка монтируется деревянный щит, по которому можно безопасно ходить, не боясь, что стенки приямка обвалятся.
2. В днище и покрытии проделываются технологические отверстия для производства работ. Сквозь них продевают буровую штангу, прикрепленную к буровой установке.
3. Бур приводится в действие специальным двигателем с редуктором или вручную. Если речь идет о проколе, на штырь устанавливается подбабник, по которому наносятся удары кувалдой.
4. Если технология предполагает параллельную установку обсадных труб, работы производят также через технологические отверстия в деревянных щитах.
5. Грунт, вынимаемый из скважины, выбирается вручную. Если это шлам, нужно установить грязевой насос, который будет его откачивать прямо из обсадной трубы.
6. После окончания бурения и установки обсады нужно смонтировать электрооборудование и запустить насос, который должен работать до тех пор, пока вода из скважины не станет абсолютно чистой.

После того, как все этапы будут завершены, вместо оградительного короба монтируется кессон. Устанавливается оголовок, насосное и фильтрационное оборудование, подключается трубопровод. Система тестируется. Комплектация зависит от типа скважины.

Абиссинская

Верхние водяные пласты пригодны для полива, но не используются для бытового применения. Всему виной загрязнения, которые проникают в почву с паводками. Такая скважина имеет глубину менее 10 метров. Вода должна проходить многоступенчатую систему фильтрации. Только в таком случае жидкость превращается из технической в питьевую.

В качестве насосного оборудования можно использовать ручной насос. Допускается применение любого типа электрооборудования (погружное, поверхностное). Насосная станция не должна иметь большую мощность, и это делает скважину самой недорогой. Желательно обустроить накопительный бак, в который закачивается суточных запас воды.

Скважина на песок

На глубине 10-40 метров встречаются пласты, в которых вода проходит естественную фильтрацию. Проходя сквозь песок она очищается от части примесей. В ней нет крупных включений, глины и ряда химических соединений. В бытовых целях и для орошения сельскохозяйственных культур такую воду использовать можно, но чтобы она стала пригодной для применения в пищу, требуется дополнительная фильтрация.

Оптимальным вариантом электрооборудования является помпа. Также применяются поверхностные насосные станции. Если глубина более 10 метров допускается использование эжектора, который увеличит производительность насоса, ускорив поток добываемой воды в трубопроводе.

Артезианская

Это скважины с абсолютно чистой водой, обогащенной природой в известняковых платах среза грунта. Глубина может колебаться от 100 до 350 метров в зависимости от месторасположения участка, геологических особенностей почвы и рельефа местности. Вода не требует фильтрации. Угрозу составляют загрязнения, которые могут попасть внутрь обсадной трубы снаружи. Минералы, содержащиеся в растворе, полезны для человека.

Необходимо устанавливать погружной насос для скважины. Это может быть прибор центробежного или вибрационного типа. Последний предпочтительней, так как ломается он реже, а производительность у него больше. Главное, чтобы у помпы был насос грубой очистки, не дающий попадать твердым частицам в рабочую камеру.

Этапы процесса

Технология реализуется в такой последовательности:

• Поверхность очищают от мусора и посторонних предметов.
• Недалеко от будущего отверстия роют яму двухметровой глубины для слива промывочной жидкости.
• В грунте пробивают отверстие для размещения бура, коронку соединяют с колонковой трубой, она наращивается по мере проходки.
• После с бурильными трубами – верхняя закрепляется в буровом станке, работающем от двигателя – в такой способ начинается проходка.
• При полном заполнении трубы ее поднимают на поверхность, извлекая из нее породу при помощи молотка, удары наносят не слишком сильно.
• Бур опять погружают в скважину и бурят, пока не достигнут необходимой глубины.

Бурение проходит с промывкой, но если для этого нет достаточного объема воды, рабочий процесс осуществляют на сухую. Если в работе специалисты задействуют алмазный инструмент, для регулярной промывки они используют специальную эмульсию.

В случае песчаного грунта, добавляют в раствор жидкое стекло, глинистую массу, укрепляющие стенки отверстия.

Для грунтов с неустойчивой структурой, скважину, в процессе углубления, укрепляют обсадными трубами. Часто, вместо промывания водой, используют более дешевую продувку сжатым воздухом.

Технология бурения скважины на воду

Бурение нужно выполнять с помощником. Один должен ключом поворачивать штангу вокруг своей оси, а другой ― молотком бить сверху, создавая тем самым дополнительную нагрузку. Вообще, желательно, чтобы эту работу выполняли 4 человека: двое исполнителей занимались прокруткой бура, а остальные осуществляли его подъем и опускание лебедкой.

Бур необходимо вытаскивать через каждые 50 см и хорошо очищать от грунта. Определить нужную глубину можно по уровню воды в выработке. Затем в скважину устанавливается обсадная труба с фильтрующей системой. Промежуток между трубой и землей следует залить бетонным раствором. Она будет возвышаться над грунтом.

После этого выполняется обустройство глиняного замка вокруг скважины. Если его не сделать, то все время в выработку будет проникать с поверхности дождевая и талая вода, что ухудшит ее качество.

На страховочный трос фиксируется насос с трубой для подачи жидкости и силовой кабель. Трубу подачи необходимо вывести наверх и приварить к кессону.

При глубоком залегании водоносного слоя бурение следует проводить с помощью спецтехники. Тем более что в некоторых ситуациях приходится выполнять несколько контрольных бурений для определения наилучшего источника.

Перед бурением требуется выполнить экспертизу. Запрещено обустраивать скважину на воду около септиков, выгребных ям и скоплений мусора.

Понятие о скважине

Скважиной называется горная выработка в земной коре, которая имеет малый диаметр по сравнению с ее длиной. Основание скважины (на поверхности) является устьем, дно скважины — забоем. Скважины делятся на две категории:

— разведочные (бурятся для подсчета запасов нефти на новом месторождении);

— эксплуатационные (для извлечения нефти из пласта).

Нефтяная скважина представляет собой капитальное сооружение, которое строится по заранее составленному тех. проекту. Основой проекта является конструкция скважины.

Под конструкцией скважины понимается то количество обсадных колонн, которые необходимо спускать в скважину для успешной проводки ее и последующей длительной эксплуатации. Понятие конструкции скважины также входят оптимальные высоты подъема цементного раствора в затрубном пространстве. Диаметр скважины должен быть минимальным, но вместе с тем достаточным для обеспечения спуска обсадных колонн на запроектированную глубину, а также для обеспечения надежной изоляции продуктивных пластов от водоносных горизонтов и от взаимного влияния пластов друг от друга. От выбранной конструкции скважины зависит скорость бурения, стоимость строительства скважины.

Конструкция скважины выбирается на основе факторов:

— геологических;

— технических и технологических;

— экономических.

Как оборудовать пробитую скважину

Пробить/пробурить скважину недостаточно. Надо еще воду поднять, а это — совсем другая история. Как провести воду из скважины к дому читайте тут.  Если хотите сделать водоснабжение постоянным, с нормальным давлением, чтобы можно было подключать бытовую технику, вам понадобится насосная станция.

Для сезонного водоснабжения на даче обойтись можно более скромным набором:

• вибрационный насос;
• обратный клапан, который устанавливается перед насосом;
• емкость для воды;
• поливочный шланг;
• краны и т.д.

Еще один совет: скважину надо чем-то закрыть. В домах постоянного проживания делают кессон — бетонный или пластиковый  бункер, который находится ниже глубины промерзания. В нем ставят все оборудование. При использовании воды только периодически кессон — слишком дорогое удовольствие. Но закрыть скважину чем-то надо. Во-первых в нее может упасть какая-то живность, что никак не обрадует вас. Во-вторых, «добрые»соседи могут что-то уронить. Более бюджетный выход — построить домик по типу колодезного. Еще более дешевый вариант — выкопать приямок, оббить его доской, сделать дощатую крышку. Ключевой момент: все это должно запираться на замок.

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;
• скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

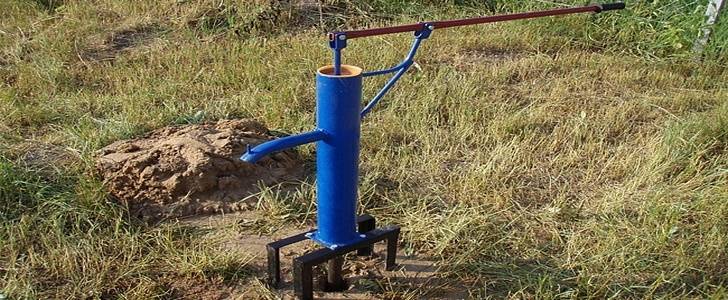

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Порядок выполнения работ

Начинать рекомендуется с подготовительных мероприятий. Первый этап – формирование площадки для монтажа треноги. Необходимо выкопать небольшой котлован размером 1,5х1,5 м и глубиной до 2 м. В этот приямок впоследствии устанавливается самодельная буровая вышка. Щитовые дощатые конструкции, закрепленные на стенках шурфа, предотвращают обвалы сыпучих пород, содержащихся в поверхностных пластах.

Следующий шаг – установка на подготовленной площадке треноги, выполненной своими руками. На вершине треугольной пирамиды монтируется лебедка с тросом, на котором закрепляется ударный инструмент. Обязательным условием является вертикальная ориентация конструктивных деталей бурильного оборудования. Малейшие отклонения не позволят установить в пробуренной шахте обсадную трубу.

Последующие работы по бурению скважин ударно-канатным способом выполняются по следующему алгоритму:

• с двухметровой высоты самодельный забивной стакан с помощью ударной штанги погружается в грунт, разрушая его;
• лебедкой или колодезным воротом рабочий орган поднимается на поверхность, извлекая раздробленные частицы почвы;
• снаряд освобождается от разрушенных грунтовых фрагментов, и процедура повторяется циклически;
• в зависимости от характеристик породы буровой инструмент заменяется желонкой или долотом.

В некоторых случаях поверхностные пласты увлажняют, поливая выработку водой. В других ситуациях в забой подсыпают сухой грунт.

Раскачка

Забуренная скважина еще не даст воду в нужном количестве и качестве. Для этого необходимо или вскрыть водоносный пласт, или раскачать скважину. Вскрытие пласта позволяет получить питьевую воду в течение суток. Оно требует большого количества чистой воды, сложного и дорогого оборудования. К сведению: вскрытие проводится прямым и обратным способами. При прямом воду закачивают под давлением в обсадную трубу и выкачивают буровой раствор из затрубного пространства. При обратном воду подают самотеком «за трубу» и выкачивают раствор из ствола. Прямое вскрытие происходит быстрее, но сильнее нарушает структуру пласта и скважина служит меньше. Обратное – наоборот. Имейте в виду при переговорах с буровиками, если будете заказывать скважину.

Раскачка скважины занимает несколько дней, но может производиться обычным бытовым погружным центробежным насосом; вибрационный не годится по причинам, указанным выше. Для раскачки сначала желонкой удаляют из скважины ил; как работать желонкой, можно посмотреть в видео ниже:

Видео: чистка (раскачка) скважины самодельной желонкой

Дальнейшее несложно: воду полностью откачивают каждый раз, как ее наберется достаточно, чтобы покрыть насос. Полезно перед включением несколько раз поднять-опустить его на кабель-тросе, чтобы взмутить остаточный ил. Раскачку можно делать и манеркой, но черпать замаешься, и уйдет на нее недели две.

Раскачка скважины считается законченной, когда прозрачность воды поднимется до 70 см. Проверяют ее белым эмалированным или фаянсовым диском диаметром 15 см (блюдце, крышка от кастрюльки) в непрозрачном сосуде, напр. чистой бочке. Когда края диска при погружении начинают расплываться – стоп, уже непрозрачность. Смотреть на диск нужно строго вертикально. По достижении прозрачности пробу воды сдают на анализ и, если все ОК, бетонируют или замыкают глиной затрубное пространство, и ставят фильтр.

Как пробурить скважину для воды своими руками

Говоря о том, как пробурить скважину, обычно подразумевают абиссинскую или песчаную разновидность, поскольку артезианские варианты сооружений выполняются только профессионально.

Для работ необходимо:

• подготовить место бурения. На участке выкорчевываются корни деревьев (при необходимости подрубаются, для работ на глубине лучше использовать топор с удлиненным топорищем), удаляется любая растительность;
• выкопать яму глубиной 1…1,5 м, сечением не менее 1х1 м. Она необходима для удаления верхних рыхлых слоев грунта, удобства выполнения дальнейших работ и обустройства приямка или кессона;
• установить бурильную установку.

Бур для скважины может быть самодельным. Для этого подготавливаются несколько труб с диаметром 120 мм (они в дальнейшем будут выполнять роль обсадных). Нижний конец нижней трубы оснащается зубъями или буром, противоположный и оба конца последующих труб – резьбой для соединения.

При использовании промышленного бура вначале выполняется «прокол» грунта, потом в него опускаются обсадные трубы.

Для небольших по глубине «проколов» достаточно согласованной работы двух исполнителей. Шнековый бур извлекается после прохода каждых 10…15 см грунта, в противном случае избыточный вес налипшей земли может привести к поломке бура. По мере заглубления можно навесить груз на ручки ворота, в этом случае рабочим придется прикладывать меньше усилий.

Данный метод работ считается ответом на вопрос: как пробурить одному, без оборудования, скважину небольшой глубины? Это действительно реально, но все же работать лучше с помощником.

Гидробурение

Если для бурения используются трубы, дополнительно потребуется емкость для воды (бочка) объемом не менее 200 литров и насос. После первичного заглубления трубы в землю к ней подключается насос и под давлением подается вода. Жидкость постепенно размывает грунт возле нижнего конца трубы, позволяя постепенно заглублять ее методом вращения.

При этом разрушенный грунт вымывается наружу струей воды, которая откачивается из приямка помпой (ручной или механизированной). Поэтому метод получил название гидробурения скважин на воду. Своими руками сделать пробой нужной глубины проще и быстрее, чем другими способами. При небольшой глубине колонны можно исключить сращивание труб резьбовым методом.

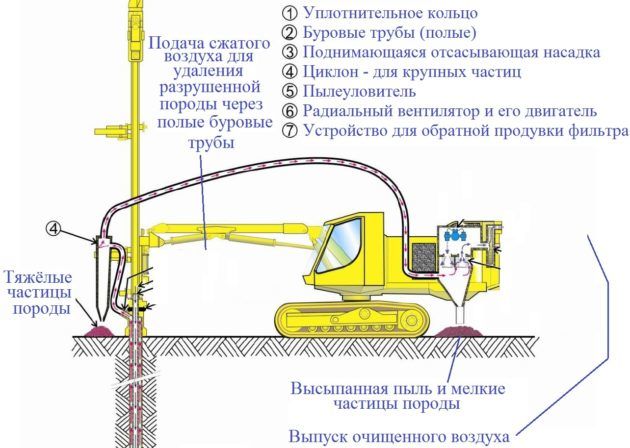

Приведенная схема относится к профессиональному буровому оборудованию. При самостоятельном проведении работ достаточно обеспечить подачу воды в будущую скважину и ее естественный отток наружу.

Важно: выясняя, можно ли зимой бурить скважину под воду, следует учитывать температуру воздуха. В морозы работа с влажным грунтом и водой невозможна

Даже подача горячей жидкости не всегда решает проблему. Работы допустимы при отсутствии промерзания грунта.

Бурение ударно-канатным методом

Для этого необходимо использовать специальную вышку.

Она может быть выполнена из металлического профиля или бревен (брусьев) подходящего сечения. Обязательно устройство лебедки или противовеса для извлечения обсадной трубы, располагается вышка так, чтобы ее вершина находилась точно над местом бурения.

Вначале в выкопанную яму устанавливается обсадная труба. Толщина ее стенки должна составлять не менее 5 мм, используется бесшовная труба. После чего в получившуюся направляющую конструкцию опускается желонка (стакан), который с помощью лебедки (ворота) поднимается и опускается (свободное падение) на высоту около метра. Таким образом грунт разбивается и заполняет внутреннее пространство обсадной трубы. После ее наполнения грунтом на 2/3 и более труба извлекается и освобождается на наполняющей ее земли. Процесс повторяется до достижения необходимой глубины – то есть водоносного песчаного слоя.

Важно: при бурении любой скважины верхняя ее часть существенно шире, чем диаметр обсадной трубы. Для укрепления и стабилизации конструкции зазор между обсадной трубой и стенками ямы засыпают щебнем.. Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Чтобы более детально разобраться в вопросе, мы предлагаем посмотреть несколько видео по теме:

Ударно-канатное бурение

Ручное гидробурение

Ударный метод

Этот способ относится к сухому бурению скважин на воду. Впервые его применили в Китае.

Ударный способ реализуется таким образом:

1. Выкапывают в грунте ствол глубиной примерно 1,5 метров. Оптимальные размеры – 1,5х1,5 м.
2. Посредине выборки забуривают место под первый модуль обсадной трубы глубиной 2 м.
3. Монтируют буровую вышку. Она имеет вид треноги высотой от 3-х м. На ее точные параметры влияет длина обсадных модулей (максимальное значение – 6 м).
4. Вводят ударный модуль в отверстие обсадной трубы и отпускают в свободное падение. Взаимодействуя с породой, она начинает активно разрушать породу. Измельченный грунт оказывается внутри полости ударной части. Для большей эффективности конец ударника оснащают специальными зубьями.
5. Внутри ударной трубы имеется клапан. Он пропускает измельченную породу внутрь, и не дает ей высыпаться во время очередного подъема. При работе на глинистых влажных грунтах насадной стакан обычно снимают, т.к. влажная глина начинает налипать на его стенки. Согласно правилам бурения скважин на воду, чистку ударника нужно проводить после прохождения каждого метра породы.

Песочная скважина на даче своими руками

Принимаясь непосредственно за выполнение работ, нужно начать с составления планов и схем. В первую очередь подумайте о том, где будет располагаться скважина в вашем дворе. Учтите все постройки на участке, чтобы понять, насколько удобное местоположение вы выбрали. Не забывайте и о том, что вы планировали возвести на своей даче в будущем. Помните, что скважина строится однажды, и перенести её в другое место будет нелегко.

Порядок выполнения работ

Уладив все вопросы расположения, создав планы выполнения работ, необходимо приступать к их реализации:

1. Внимательно проведите разметку для выполнения будущих работ. Следите за тем, чтобы точность была максимальной.
2. Подготовьте шурф для вхождения инструмента бурения.
3. Инсталлируйте оборудование для бурения на требуемую позицию.
4. Начинайте бурение.
5. Соберите фильтровую колонку из трубы, отстойника, а также фильтра, и опустите её в шурф.
6. Присмотритесь и найдите пространство между грунтом и стенками обсадной трубы снаружи. Его необходимо засыпать щебнем или песком, на ваш выбор. Если выберите щебень, будьте предельно осторожны, чтобы не повредить обсадную трубу снаружи.
7. Промойте фильтр, закачав в трубу воду насосом. Так вы сможете загерметизировать её верхнюю часть.
8. Используя шнековый насос, а также желонку, откачайте воду из скважины.
9. Убедитесь в том, что вода из скважины стала чистой.
10. Аккуратно и медленно опустите погружной насос в скважину. Выполняется данная процедура с использованием троса страховочного типа.
11. Проведите подключения водопроводной трубы или шланга к насосу.
12. Для того чтобы подача воды могла быть регулируемой, инсталлируйте специальный вентиль на трубу.
13. Обсадная труба, которая выступает над поверхностью, не должна пропускать воду в нежелательных местах. С этой целью выполните гидроизоляцию.
14. Скважинное устье оборудуйте с помощью кессона, после чего тщательно закрепите его на оголовке с помощью сварочного аппарата.
15. Если вы предусматривали подвод труб к дому, на данном этапе пришло время уложить их в траншеи.
16. Обсыпьте кессон грунтом, а также выполните бетонную отмостку.

Вот так вот, менее чем в 20 шагов, может быть сделана скважина на даче. Безусловно, все не так просто, но выполняя работы предельно точно, у вас все получится.

Бурение неглубокой скважины своими руками

Вы также можете пробурить скважину ручным методом, но для этого, естественно,  пригодится особое оборудование. Перечисляем его ниже:

• бур;
• бурильная вышка;
• лебедка;
• обсадные трубы;
• штанги.

Бурильную вышку, к слову, брать необязательно, но только в том случае, если скважина не будет глубокой. Для неглубоких отверстий вам можно доставать вручную колонну для бурения.

Что касается бурильных штанг, то они делаются из обычных труб, а соединяются с помощью резьбы или шпонок. Нижнюю из штанг не следует забывать, ведь именно она должна быть оборудована специальным буром.

Для изготовления режущих насадок вам потребуется листовая сталь шириной в 3 миллиметра. И еще один очень важный момент касается заточки кромок насадок. Их нужно точить таким образом, чтобы в результате они входили в почву под землей по направлению часовой стрелки.

Теперь вам следует установить вышку на участке, на котором будет осуществляться бурение. Следите за тем, чтобы высота вышки превышала размеры штанги для бурения так, чтобы подъем и извлечение штанги происходили совершенно беспрепятственно.

Для создания скважины вам наверняка потребуется помощник. Начинать вращение вы сможете и сами, но уже через некоторое время, когда бур уйдет под землю, усилий одного человека будет недостаточно для продолжения бурильных работ.

Если и вдвоем с помощником вы наткнетесь на проблемы или попросту застрянете, попробуйте залить в грунт воды, так как она его несколько размягчит.

Когда бур доходит до уровня земли, к нему крепится дополнительная станина. Продолжайте бурение до того самого момента, когда вы заметите по земле, что наконец добрались до водоносного слоя. После этого вам нужно очистить скважину от земли и погрузить бур еще глубже, пытаясь достичь слоя, который называется водоупорным. Достигнув этого слоя, в скважину начнется обильный приток воды.

Откачайте грязную воду с помощью насоса и уже в скором времени вы обнаружите чистую воду. Если вдруг вы заметите, что вода не становится чище, нужно углубить бур еще на несколько метров.

Изготовление бурового инструмента

Как уже упоминалось ранее, приспособления для бурения можно изготовить самостоятельно, одолжить у друзей, или приобрести изделия промышленного производства.

Иногда буровую установку можно арендовать. Однако цель самостоятельного бурения обычно состоит в том, чтобы максимально снизить затраты. Самый простой способ выполнить бурение дешево – сделать инструменты из подручных материалов.

На схеме представлено устройство различных инструментов для бурения. С помощью долота особенно твердый грунт можно разрыхлить, а затем его вынимают буром, желонкой или другим приспособлением

Вариант #1 — спиральный и ложковый бур

Ручное бурение можно выполнять спиральным или ложковым буром. Для изготовления спиральной модели берут толстый заостренный прут, к которому приваривают ножи. Их можно изготовить из стального диска, разрезанного пополам. Край диска заостряют, и затем ножи приваривают к основанию на расстоянии около 200 мм от его края.

Бур для шнекового бурения, созданный своими руками, может быть разной конструкции. Обязательные его элементы – ножи с заостренными краями и установленное внизу долото

Ножи должны быть расположены под углом к горизонтали. Оптимальным считается угол около 20 градусов. Оба ножа располагают напротив друг друга. Разумеется, диаметр бура не должен превышать диаметр обсадной трубы. Обычно подходит диск диаметром около 100 мм. Ножи готового бура следует остро заточить, это облегчит и ускорит бурение.

Другой вариант спирального бура можно сделать из стержня и полоски инструментальной стали. Ширина полосы может варьироваться в пределах 100-150 мм.

Сталь следует разогреть и свернуть в спираль, закалить, а затем приварить к основанию. При этом расстояние между витками спирали должно равняться ширине полосы, из которой ее изготавливают. Край спирали тщательно затачивают. Стоит отметить, что в домашних условиях сделать такой бур непросто.

Спиралевидный шнек для бурения можно сделать из трубы и стальной полосы, однако правильно свернуть ленту в спираль, приварить и закалить инструмент в домашних условиях не всегда просто

Для изготовления ложкового бура понадобится металлический цилиндр. В условиях самостоятельного изготовления проще всего использовать трубу подходящего диаметра, например стальную трубу на 108 мм.

Длина изделия должна быть около 70 см, с более длинным устройством будет тяжело работать. На этом корпусе следует проделать длинную и узкую прорезь, вертикальную или спиралевидную.

Самодельный ложковый бур проще всего изготовить из отрезка трубы подходящего диаметра. Нижний край сворачивают и затачивают, а вдоль корпуса делают отверстие для очистки бура

В нижней части корпуса монтируются два ложкообразных ножа, режущая кромка которых затачивается. В результате грунт разрушается и горизонтальными, и вертикальными кромками бура.

Разрыхленная порода поступает в полость бура. Затем его вынимают и очищают через прорезь. Помимо ножей в нижней части бура по оси устройство приваривают сверло. Диаметр отверстия, сделанного таким буром, будет немного больше, чем само устройство.

Вариант #2 — желонка и стакан

Чтобы сделать желонку, проще всего также взять металлическую трубу подходящего диаметра. Толщина стенок трубы может достигать 10 мм, а длина обычно составляет 2-3 метра. Это делает инструмент достаточно тяжелым, чтобы при ударах о грунт производилось его эффективное рыхление.

К нижней части желонки приделывают башмак с лепестковым клапаном. Клапан выглядит как круглая пластина, плотно закрывающая нижний срез трубы и прижатая достаточно мощной пружиной.

Впрочем, слишком тугая пружина здесь не нужна, иначе грунт просто не попадет в желонку. При вытаскивании желонки клапан будет прижат не только пружиной, но и грунтом, собранным внутри.

Нижний край желонки затачивают вовнутрь. Иногда у краю приваривают острые куски арматуры или заточенные куски металла треугольной формы.

Сверху из толстой проволоки делают защитную сетку и приваривают ручку, к которой крепят металлический трос. Подобным образом изготавливают и стакан, только клапан здесь не нужен, а в корпусе следует проделать щель для очистки устройства.

Конструкция скважины на воду – основные элементы

При бурении скважин принимают меры для защиты канала от осыпания, для этого в устройство добывающих воду скважин включают несколько основных элементов.

Рис. 4 Внешний вид обсадных труб

Обсадные трубы

Обсадные трубы используют для укрепления и герметизации скважинного ствола, основными материалами их изготовления является металл, пластик и асбестоцемент. Металлические трубы выпускают из обычной или нержавеющей стали, также бывают оцинкованные и эмалированные виды.

Помимо резьбы, трубы соединяют между собой посредством сварки или при помощи муфт.

В последнее время особой популярностью пользуются трубы из полиэтилена низкого давления ПНД, широко применяемые в распространенных скважинах на песок. Пластиковая эксплуатационная колонна может составляться из труб, имеющих длину 3 или 6 метров, а их наружный диаметр, рассчитанный на установку глубинных погружных электронасосов, обычно равен 90, 113, или 125 мм.

Донный фильтр

В устройство добывающих воду скважин на песке обязательно входит фильтр, который располагается в забое обсадной колонны и погружен в водоносный горизонт. Существует несколько разновидностей скважинных фильтров, отличающихся конструкцией и принципом работы.

Гравийный

Самый простой вид, создается путем подсыпки в забой скважины гравия с мелким зерном. Гравийная подушка препятствует забору грязевого раствора в скважине из песка и ила со дна, снижая таким образом нагрузку на фильтрующие поверхности обсадных труб и электронасоса.

Рис. 5 Скважинные фильтры – особенности конструкций

Щелевой

Простое устройство со стенкой обсадной трубы, имеющей поперечную или продольную перфорацию в виде тонких надрезов. Через узкие щели хорошо проходит вода, а мелкие частицы песка отсеиваются. Такая конструкция в основном используется в трубах из ПНД.

Сетчатый

Представляет собой мелкую сетку из коррозионно-устойчивых материалов (пищевая нержавейка или стеклоткань), обладающую высокой стойкостью к истиранию. Основной недостаток конструкции заключается в ее повышенном сопротивлении водному потоку (на 20 – 40 %), в некоторых случаях при малом дебите это может привести к недостатку воды в источнике.

Дырчатый

Конструкция используется в условиях, где требуется высокая прочность, представляет собой трубу с большим количеством просветленных круглых отверстий. Перфорированный фильтр применяют в источниках с малым объемом подачи и низким напором.

Проволочный

Выполнен из нержавеющей проволоки треугольного сечения, намотанной плотными рядами на перфорированную обсадную трубу. Отличается высокой прочностью и долговечностью, напрямую связанными с сечением используемой в нем проволоки.

Возможно будет интересно: Как прокачать скважину после бурения

Сферы использования подобной технологии

Среди точек применения колонкового бурения скважин, стоит выделить несколько основны.

Горнодобывающая промышленность – разработка горных месторождений твердых полезных ископаемых.

Результат прохода – керн с цельной структурой, по которому выполняют анализ пород в этой местности. Его периодически извлекают, чтобы узнать картину залегания пород на этом участке.

Автономное водоснабжение – организация процесса нуждается в исследовании недр частных землевладений, чтобы иметь доступ к подземным источникам воды. Гидрогеологическое бурение необходимо для выбора местонахождения водной скважины.

Строительство – для бурения диктующей скважины под забивку свай – обустраивая свайные фундаменты. Строителям нужно знать, на какой глубине будет песчаная прослойка или начинаются крупные камни. От этого зависит устойчивость здания. Подобная технология идеальна, чтобы в железобетонных конструкциях просверлить отверстия большого диаметра.

Подобный способ подходит для вертикального прохождения скважин, горизонтального и под нужным углом.
