Кабель канал: фото, размеры, виды кабель-каналов для электропроводки

Особенности монтажа

При монтаже кабель каналы располагаются горизонтально или вертикально. Наклонные участки разрешены только на лестницах или мансардных этажах. В местах ответвления ставят распаечные коробки, в которых происходят все соединения.

Только вертикально и горизонтально

Способы фиксации

Есть два способа монтажа кабель каналов: на дюбеля/саморезы и на клей/липкую двустороннюю ленту. Первый способ — универсальный. Подходит для всех типов оснований. Только виды дюбелей надо подбирать (под гипсокартон и пеноблоки есть свой крепеж). При выборе крепежа ищите дюбеля или саморезы с шляпками больших диаметров — чтобы не порвали пластик. Если таких не нашли, можно использовать шайбы.

Количество крепежа на лоток 2 метровой длины (стандартная длина) зависит от того, насколько ровная стена. Если она идеально выровнена, достаточно 3 креплений — в начале, в конце и посередине. Если стена кривая, необходимо большее количество крепежа — чтобы лоток плотно прилегал к стене и «не топорщился». При большом количестве кабелей или очень кривых стенах может понадобиться установка через каждые 20 см.

Чтобы при монтаже кабельканалов на саморезы или дюбеля они не лопались, сначала в них просверливают отверстия диаметром чуть меньше диаметра крепежа. Затем лоток прикладывают к стене, отмечают места отверстий маркером/карандашом/фломастером. Убирают кабель-канал, сверлят отверстия, устанавливают пластиковые заглушки. Затем прикладывают лоток, фиксируют его дюбель-гвоздями).

Затягивая крепеж, будьте осторожны — старайтесь не повредить пластик

В некоторых случаях сверлить поверхность не хочется. Тогда можно использовать клей или липкую ленту. Клей надо брать с быстрой начальной фиксацией. Лоток весит не очень много, но при недостаточной силе фиксации он будет «ползти» вниз. Чтобы этого не случилось, можно установить распорки в противоположную стену (если позволяют расстояния) или зафиксировать короб кусками липкой ленты.

Пол липкую ленту требуется гладкое, обеспыленное основание. Ее лучше брать на вспененной основе. В этом случае снижаются требования по «гладкости» стены. За счет вспененного основания ямки/выступы небольшого размера сглаживаются.

Как и чем резать

Если необходимо отрезать кусок кабель канала определенной длины, сначала надевают крышку, выравнивают края. Затем фломастером на лотке и на крышке наносят отметку. После этого можно резать кабель канал отдельно: лоток и крышку. При этом их длина будет одинаковой.

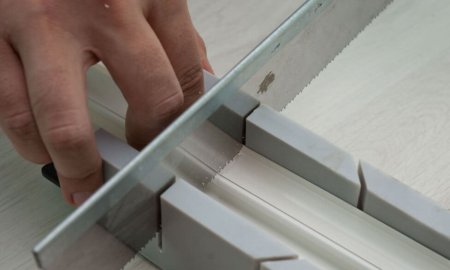

Чтобы добиться точного совпадения в местах резов, использовать можно столярное стусло. Еще лучше — найти специальную пилу по пластику. В таком случае срез будет аккуратным и, после небольшой обработки края наждачной бумагой, совпадать все будет идеально.

Как резать пластик ровно

Резать кабельные лотки лучше пилой по металлу с мелким зубом. Край получается ровный. При необходимости его можно зашлифовать наждачной бумагой с мелким зерном. Можно также использовать ножницы по металлу, но тогда велика вероятность того, что края замнутся и/или потеряют свою идеальную геометрию.

Классификация кабельных каналов

Для производства кабель-канала используется металл или пластмасса. Он может иметь квадратную, прямоугольную, овальную или круглую форму различного сечения. Изделия выпускаются в самых разнообразных окрасах. Это позволяет подобрать материал для любого интерьера. Конструкция состоит из корпуса и защитной крышки. Корпус несет основную нагрузку.

Классификация основных видов кабельных каналов:

1. Мини — отличаются компактностью и практичностью. Основным целевым назначением является скрытие кабеля для телевизора, компьютера и телефона.
2. Напольные — используются для прокладки скрытой проводки непосредственно по напольному покрытию. Для их производства используется металл или упрочненный пластик. Выпускаются в виде овала: это необходимо для предотвращения механического воздействия.
3. Парапетные — наиболее распространенный вид электротехнических лотков. Для их производства используется пластмасса. Могут иметь П, W, Г-образные формы. Последние используются для создания угловых стыков.
4. Плинтусные — активно применяются в жилых помещениях. Они выполняют свою главную функцию и служат в виде декоративного, пластикового плинтуса для интерьера.
5. Перфорированные — главным отличием является уменьшенная масса конструкции. Это обеспечивается специальными технологическими отверстиями, расположенными по всему контуру изделия.
6. Гибкие — предназначены для укладки электропроводки по неровным поверхностям. Отличаются повышенной степенью защиты от внешних факторов.
7. Угловые — используются для формирования скрытой проводки под потолками.
8. Прозрачные с подсветкой — главной конструктивной особенностью является прозрачный материал короба. Это позволяет монтировать подсветку различных оттенков, что способствует красивому оформлению кабельных лотков.
9. Промышленные — представляют собой натянутую проволоку, вдоль которой выполняется открытая фиксация кабельных линий. Это позволяет получить свободный доступ к проводам и минимизировать скопление пыли.

Плинтус с кабель-каналом и системой подсветки

Типовые размеры кабель-каналов для электропроводки

Размеры пластиковых кабель-каналов стандартизированы. Производители предлагают изделия:

• Стандартные, используемые при монтаже силовой электропроводки, предназначенной для питания бытовых приборов, линий освещения, розеток;
• Широкие, предназначенные для монтажа нескольких независимых коммуникаций. Короба имеют специальные продольные перегородки, облегчающие процесс укладки и последующей диагностики проводов;
• Мини короба. Изделия небольшого размера, применяемые преимущественно при прокладке телефонных линий, интернета, сигнальных коммуникаций. Позволяют разместить провода небольшого размера.

Поперечные габариты изделий могут меняться от 0,7 х 1 до 6 х 10 при толщине стенки 0,7 – 2,4 мм. Чтобы узнать, какие бывают размеры кабель-каналов, следует обратиться к справочной литературе.

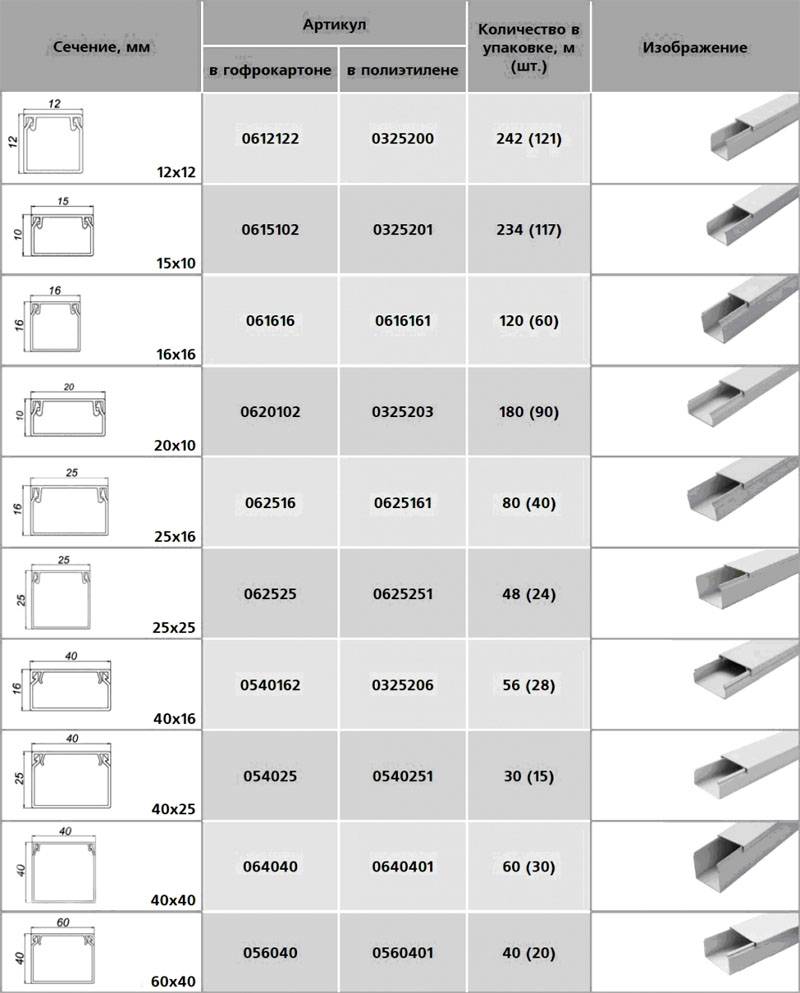

Размеры коробов можно найти в справочных таблицах

Для частного дома можно приобрести размером 25×16 мм. Такого размера достаточно для укладки нескольких силовых проводов. Если же предстоит монтаж системы на промышленном предприятии – такого размера недостаточно. Учитывая количество укладываемых проводов, может потребоваться кабель-канал 150×100 мм.

Оптимальный размер короба для частного дома

Стандартные размеры пластиковых коробов для кабелей

Доступных в продаже вариантов достаточно много: есть и треугольные, и многоугольные пластиковые кабель-каналы. Однако, определенные стандартные предложения тоже присутствуют. Таковыми являются самые обычные, квадратные чехлы для кабеля. Их размеры достаточно разнообразны, а принцип крепления для всех одинаков. Сверху каждый из предложенных размеров закрывается специальной планкой на защёлках. Размер, естественно, зависит от количества проводов и будет очень глупо брать короб шириной 10 см для одного тонкого кабеля.

Все они поступают в продажу в виде двухметровых планок, которые соединяются между собой специальными муфтами. Крепятся такие планки тоже одинаково: на каждые полметра длины приходится одно отверстие под шуруп, через которое кабель-канал прикручивается к стенке или потолку. В комплекте, к сожалению, не предоставляются ни шурупы, ни дюбеля, поэтому их придется докупать отдельно.

Виды и классификация

Какие бывают короба? Да, их видов огромное количество! Поэтому канал отлично впишется в интерьер, оформленный в любом стилевом направлении — от барокко до минимализма. Давайте посмотрим их классификацию:

1.Материал:

• стальной короб – долговечный и красивый (так называемый лоток);
• алюминиевый кабель канал – износостойкий и привлекательный;
• ПВХ приспособление (пластиковое) – дёшевое, прочное, безопасное.

2.Конфигурация:

• напольное изделие – укладка выполняется на пол;
• настенное приспособление – монтаж осуществляется на стенки;
• плинтусный короб – установка делается под плинтус;
• угловой канал – укладка выполняется в углах;
• потолочное устройство – монтаж осуществляется на потолок.

3.Дизайн:

• изделие «под дерево» (идеально для деревянных домов, оформленных в стиле кантри, прованс, в русском, английском направлениях);
• короб «под металл» (безупречен для жилищ в стиле техно, минимализм и хай-тек);
• кабель канал «под мрамор» (чудесен для помещений, оформленных в стиле барокко, рококо, классицизм, неоклассицизм);
• однотонное приспособление (прекрасно для интерьера в любом стиле);
• цветной короб (хорош для жилищ, оформленных в стиле авангард, арт-деко, эклектика, китч, поп-арт, фьюжн).

4.Структура:

• жёсткие устройства – короба со съёмной крышкой, предназначающиеся для ровных поверхностей;
• гибкое приспособление – кабель каналы секционные, цепеобразные и трубчатые, предназначенные для неровных поверхностей.

5.Стандартный размер выпускаемых кабель каналов — 2 метра, а сечение они имеют следующее:

• 12×12 мм;
• 15×10 мм;
• 16×16 мм;
• 20×10 мм;
• 25×16 мм;
• 25×25 мм;
• 30×10 мм;
• 40×16 мм;
• 40×25 мм;
• 40×40 мм;
• 60×40 мм;
• 60×60 мм;
• 80×40 мм;
• 80×60 мм;
• 100×40 мм;
• 100×60 мм.

Выбор за Вами, всё зависит от количества и типа проводов! Мы в своих работах по монтажу электропроводки в частных домах чаще всего применяем 25×16 мм. Это самый ходовой размер, в который можно без проблем уложить несколько силовых проводов. Но иногда приходится работать и с более массивными размерами.

Основные понятия

Характеристики любого кабеля или провода определяются свойствами их токопроводящих жил и окружающей их изоляции.

Жила в электропроводке

Жилой называется проволока из металла, способная пропускать через себя электрический ток. Обладает двумя важнейшими характеристиками – количеством проволочек, из которых она состоит, и поперечным сечением, которое определяет пропускную способность.

По количеству проволочек жилы делятся на однопроволочные (монолитные) и многопроволочные. Этот параметр определяет гибкость жилы – чем больше в ней проволочек, тем она легче гнется

Обращать на это внимание надо при выборе провода или кабеля для определенных целей – если прокладку электропроводки в стенах можно сделать однопроволочными проводниками, то для замены сетевого шнура электроприбора надо брать провода с многопроволочными жилами. Между отдельными проволочками многопроволочной жилы никакой изоляции нет – обычно они просто скручиваются между собой

Однопроволочная жила.

Многопроволочная жила.

Площадь сечения проводников определяет суммарную мощность тока, который может быть через него пропущен. Так как сечение провода это основной параметр, применяемый при расчетах пропускной способности электропроводки, то производители обязаны указывать его на изоляции проводника. Чтобы исключить путаницу, то делается это через равные промежутки – обычно до 1 метра, а если провод голый, то сечение указывается на упаковке бухты, но желательно перепроверить его штангенциркулем или микрометром. Также надо быть осторожным при покупке недорогих марок проводов – в ГОСТЕ заложены определенные допуски для толщины жил проводников и иногда производители этим активно пользуются. К примеру, есть марки проводов с допуском целых 30% и если позволяет точность оборудования, то вместо 1 мм² можно получить жилы сечением 0,75-0,8 мм² и все окажется в рамках закона.

Есть еще и отличия жил по форме – в основном они бывают круглые, но в ряде разновидностей проводов и кабелей делаются, к примеру, секторными – одно и многожильными. Это улучшает общую компоновку жил и уменьшает наружный диаметр всего изделия.

Изоляция электропроводки

Основной задачей изоляционного диэлектрического слоя является предохранение человека от контакта с токоведущей жилой. Также наличие изоляции позволяет поместить несколько жил рядом, не опасаясь короткого замыкания между фазой и нолем (контакта фазного проводника с «землей») или другими фазами.

Для различных целей применяются определенные диэлектрики: керамические или стеклянные, а для гибких кабелей и проводов полимерные – поливинилхлориды или целулоиды. Для бытовой проводки чаще всего применяется полимерная изоляция – ее свойства позволяют не только предохранять жилы от замыкания, но и защищать их от механических повреждений, высокой влажности и прочих внешних факторов.

Также изготавливаются бронированные провода и кабели, с многослойной изоляцией, внутри которой находится дополнительная оплетка или стальная лента. Их используют на нестабильных грунтах, при прокладке линии под дорогами и в подобных условиях.

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

• напольные;
• перфорированные;
• гибкие;
• магистральные;
• прозрачные;
• лестничные;
• мини-кабели;
• парапетные;
• плинтусные;
• угловые;
• проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
   • гибкость;
   • влагоустойчивость;
   • прочность;
   • мягкость;
3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

• светлые;
• белые;
• цветные;
• под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

• заглушки;
• соединительные углы;
• т-образные углы;
• л-образные углы;
• внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

• DKC;
• ОМиС;
• АСКО;
• Теко;
• ИЭК;
• Moll;
• Legrand;
• Replast;
• ЭЛЕКОР;

двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

1. Сертификат Ростеста.
2. Повышенный уровень пылевлагозащиты.
3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

1. Закруглённая форма.
2. Эстетичный вид.
3. Изготовлен из экологически чистых материалов.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Зачем нужна маскировка

Домашняя техника непредставима без неизбежного дополнения в виде кабелей, но стремление маскировать электропровода оформилось сравнительно недавно. Их стали убирать из пределов видимости по следующим соображениям:

С точки зрения красоты жилого пространства. Сплетения проводов, которые обычно оказываются в самых видных местах, способны испортить большинство современных интерьеров, не говоря о классических. Исключением являются некоторые стили (лофт, ретро, арт-повери), в которых электропровода хоть и находятся на виду, но их вид и положение строго регламентируется.

Повезло со стилемИсточник gestohlen.co

С точки зрения безопасности дома. О провод, пересекающий комнату, можно споткнуться и упасть (что, как известно, случается, хоть и редко попадает в статистику бытового травматизма). Любопытные маленькие дети и непоседливые домашние любимцы, от собаки до белой крысы, с удовольствием пробуют на зуб провода, и хорошо, если вы заметите это вовремя.

Простое решениеИсточник elektrik-a.su

С точки зрения рабочей обстановки. Для тех, кто работает дома, порядок особенно важен. Когда взгляд и ноги под столом постоянно цепляются за хитросплетения кабелей, сосредоточиться на работе труднее. Это кажется мелочью, но исподволь сказывается на эффективности процесса.

Способы крепления

В зависимости от материала, из которого изготовлены стены, для крепления кабель-канала используется несколько способов. Для того чтобы крепление обеспечивало надежную фиксацию, радовало глаз и доставляла эстетическое удовольствие, перед прокладкой необходимо произвести выравнивание поверхности стен.

Изделие из пластика можно прикрепить к стенам при помощи клея, в качестве которого можно использовать надежные и проверенные жидкие гвозди. Это самый простой способ, однако он сопряжен со значительными трудностями в случае, если возникнет необходимость демонтажа. Данный способ не дает мастеру права на ошибку при крепеже. Короб к дереву лучше крепить, используя саморезы. Величину шага крепления следует выдерживать в пределах 50 сантиметров. Саморезы следует заводить в предварительно просверленные отверстия в профиле, величина которых должна несколько превышать диаметр крепежного изделия.

Для фиксации на бетонной или кирпичной стене понадобятся перфоратор, сверло с победитовым наконечником диаметром 6 мм и дюбель-гвозди. На каждый двухметровый участок потребуется прядка 4 – 5 дюбель-гвоздей. Короба, предназначенные для крепления при помощи липкой ленты, как правило, используются для обустройства временного электроснабжения.

При прокладке коробов следует тщательно производить замеры и проявлять аккуратность при резке. Золотое правило, о котором не следует забывать, во избежание брака, резку следует производить при закрытых крышках. Следует знать, что резку пластиковых профилей и крышек необходимо производить ножовкой по металлу или болгаркой. Во избежание образования сколов и трещин в местах резки, использование для этой цели кусачек или ножниц по металлу не допустимо.

В конечном итоге в собранной конструкции не должно быть видимых зазоров в местах стыков. В местах угловых стыков желательно использовать специальные аксессуары, скрывающие изъяны сборки.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.

— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.
