Детектор (индикатор) скрытой проводки

Бюджетные детекторы

Стоимость таких механизмов не составляет более 1599 рублей. Это отличный выбор для небольших, домашних работ. Однако для профессионального использования они не подходят, так как имеют относительно маленькую глубина обнаружения проводки.

5. Stanley S100 STHT0-77403

Вес данного устройства составляет 0,1 кг. Весь корпус выполнен очень прочно, поэтому легко выдерживает механические повреждения или падения. Устройство имеет очень простую конструкцию – совсем решать калибровку можно при помощи лишь одной кнопки. Вверху механизма находится специальный прибор, оставляющий на поверхности линии. Детектор находит провода на до 5,1 см. Устройство также нужно для нахождения кромок. Механизм может определять проводку под напряжением. Так, загорается светодиод, играющий роль индикатора.

Стоимость 1100–1200 рублей.

Stanley S100 STHT0-77403

Плюсы

• компактность, небольшой вес;
• прочный корпус;
• удобно держится в ладони (не выскальзывает и не натирает руку).

Минусы

маленький объем встроенного аккумулятора.

Детектор Stanley S100 STHT0-77403

4. Meet MS-158M

У данного детектора присутствует регулировка чувствительности. Светодиод, загорающийся во время обнаружения проводки под напряжением, также может послужить подсветкой в темных помещениях. Центральный корпус устройства может спокойно разворачиваться на половину полного оборота, что обеспечивает удобство использования при любых условиях. Детектор может обнаружить проводку на глубине до 50 мм. Конструкция механизма очень прочна. К тому же сам детектор может очень легко настраиваться.

Стоимость 580–1000 рублей.

Meet MS-158M

Плюсы

• может проверять напряжение в слабых цепях электрического тока;
• рабочее место может подсвечиваться в темных помещениях;
• отлично выдерживает большие или малые температуры.

Минусы

потеря прочности при поворотах (сгибах) главного корпуса детектора.

Детектор Meet MS-158M

3. DSL-8220S

Корпус механизма покрыт водонепроницаемой оболочкой, что предотвращает попадание влаги в него. Устройство реагирует на находку одновременно при помощи световых и звуковых сигналов. Обнаруживать электрическую проводку прибор может на глубине 2 см. Это небольшой результат, однако имеет инструмент очень маленькую погрешность измерения. Чувствительность измерений может регулироваться плавным способом. Корпус механизма отлично выдерживает повреждения или падения.

Стоимость 650–1000 рублей.

DSL-8220S

Плюсы

• легкое управление;
• негабаритные размеры;
• небольшая цена.

Минусы

требуется частая калибровка.

Детектор DSL-8220S

2. Condtrol Drill Check

Механизм имеет небольшие габариты. Вес устройства составляет всего лишь 45 граммов. Благодаря этому детектор может отлично использоваться в течение долгого времени или же в труднодоступных местах. Прибор работает от 3 батареек и имеет щадящую трату электроэнергии. Заряда детектора хватит спокойно на неделю активной работы. Корпус инструмента сделан из прочного и удобного для руки материала. Механизм имеет глубину обнаружения всего 4 сантиметра. Однако у прибора присутствует удобный индикатор, который подсвечивается разными цветами в зависимости от обнаруженного материала.

Стоимость 900–1000 рублей.

Condtrol Drill Check

Плюсы

• небольшие, удобные габариты;
• прочный корпус;
• удобный индикатор;
• хорошая экономия заряда.

Минусы

небольшая чувствительность обнаружения электрической проводки.

Детектор Condtrol Drill Check

1. Wortex MD 3009

Вес устройства составляет 0,2 кг. Несмотря на это инструмент очень удобен в использовании. Прибор обладает отличной экономией электроэнергии (тратит очень мало заряда). Работает он лишь от одной батареи «Крона». Также на корпусе установлен индикатор заряда, показывающий количество оставшейся энергии. Он заранее предупредит, когда заряд закончится. При обнаружении проводки детектор издает сигналы, которые отличаются между собой. Благодаря этому определяется вид найденного материала. Детектор находит проводку на расстоянии 5 см.

Стоимость 850–1599 рублей.

Wortex MD 3009

Плюсы

• при правильной эксплуатации прослужит не один год;
• удобный корпус;
• обнаруживает цветные и черные металлы;
• экономия заряда.

Минусы

большой вес.

Детектор Wortex MD 3009

4 LA-1013 CEM-Instruments

Найти в стене скрытую проводку не сложно. С этой задачей справляются и более дешевые приборы. Но если встает задача точно обнаружить нахождение разрыва или место потери напряжения, то дешевые аналоги с ней не справляются. Данный инструмент относится к категории профессиональных, так как его задача не только найти провод, но и с точностью до сантиметра определить в каком месте произошел разрыв. Здесь нет функции различения металлов, но она тут и не нужна.

Еще одна важная функция данного прибора, отсутствующая у аналогов – возможность поиска сетей с низким напряжением. Например, телефонных линий. Для этого здесь используется специальный усилитель, определяющий напряжение до трех вольт и на глубине до пяти сантиметров. Благодаря точному позиционированию он определяет место разрыва низковольтной линии и даже способен находить точки потери тока. Незаменимый помощник для профессионального электрика, и цена в данном случае полностью оправдана функционалом и характеристиками.

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.

При приобретении детектора сохраняйте чек, упаковку и гарантийный талон. В случае неработоспособности прибора всегда можно обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Проверка самодельных искателей проводки

Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки.

Тест выполняется следующим образом:

1. Находим участок, в котором точно есть скрытая проводка. Например, гарантировано можно говорить о наличии в стене проводов, идущих к выключателям и розеткам.
2. Проверяем выбранный участок. Для этого подводим прибор к стене и наблюдаем за индикацией.
3. Если сигнал поступает лишь в месте прохода кабеля, устройство исправно и им можно пользоваться.
4. Если сигнал, то возникает, то пропадает в разных направлениях, значит, прибор неисправен.

Итак, не обязательно приобретать детектор проводки в магазине. Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.

Искатель скрытой проводки является незаменимым прибором, если требуется обнаружить провода в стене или полу. Кроме работ по ремонту электрики, устройство может пригодиться и при других работах, когда требуется найти проводку, не повредить ее и не получить удар током.

Приборов для этой цели существует достаточно много, они отличаются не только производителями и моделями, но и способами обнаружения проводов. Одним из интересных вариантов является устройство под названием «Дятел» украинского производства. Собрать его можно при желании и самостоятельно.

BOSCH DMF-10 Zoom

Пример работы прибора:

Есть еще один инструмент который как по ценовой так и по качественной характеристике однозначно относится к профессиональным детекторам — это Hilti PS38.

Ознакомиться с его устройством и работой можно в статье — Как найти проводку мультидетектором hilti ps 38.

Подводя итог всем приборам для обнаружения скрытой проводки можно сделать один общий вывод, что успешная работа с инструментом прежде всего зависит от двух моментов — понимания принципа работы прибора и насколько точно была произведена его калибровка.

Главная » Проводка » Скрытая » Виды и особенности приборов для обнаружения скрытой электропроводки

Электрическая проводка – это всегда источник потенциальной опасности, поэтому в жилых помещениях ее стремятся прокладывать скрыто – в коробах, под слоем штукатурки или в глубине стен.

Однако то, что делает безопасным повседневное пользование электрической энергией, осложняет ремонт и обслуживание электрических систем, поскольку проводку надо еще найти. Этот процесс облегчают специальные приборы.

В своей работе они используют разные физические принципы, а их стоимость различается в зависимости от количества выполняемых функций, точности обнаружения и других параметров.

Индикаторная отвертка на батарейках (с функцией прозвонки), контактного типа

Этот вид тестерных отверток для проверки напряжения внешне отличить почти невозможно от описанных выше. Зато по функционалу они отличаются, да и схематически тоже. Этот прибор сделан на основе полевого или составного транзистора, в одну из цепей встроен светодиод. Источником питания в данной модели являются батарейки в форме «таблетки». Обычно батареек две, но может быть и три. На торце рукоятки также есть металлическая пластина, но касаться ее надо не всегда. И об этом следует помнить.

Индикаторная отвертка со светодиодом, полем транзистором и батарейками

Отличить эту отвертку можно коснувшись двух ее концов — жала и кнопки на рукоятке. При этом загорается светодиод. Этим, кстати, проверяем ее работоспособность. Это надо делать каждый раз перед тем как пользоваться индикаторной отверткой. Ведь если батарейки сели, светодиод просто не будет светиться… В результате можно прикоснуться к фазе…

Индикаторная отвертка с батарейками позволяет не только определить наличие фазы. Кроме фазы можно еще:

• Определить наличие нуля. Ничем другим, кроме мультиметра, вы ноль не определите. Обычно его «определяют» методом исключения. Там, где обычная индикаторная отвертка не горит, считается ноль. Но он тоже может быть в обрыве. И тогда приходится прозванивать цепь, что не всегда удобно. А так, при помощи индикатора напряжения с батарейками, можно сразу отследить наличие «нуля» и целостность провода.
• Прозвонить провод, проверить целостность предохранителей, целостность ТЭНа, ламп накаливания, трансформаторных обмоток, определить наличие обрыва в любом оборудовании.
• Проверить на пробой диод, найти его анод и катод.
• Определение наличие напряжения на изолированном проводнике. Это точно позволяет найти место обрыва проводника.
• Найти проводку в стене. Это не полноценный детектор проводки, но с его помощью можно предположить, где проходит провод. Правда, есть ограничение: расстояние от провода до поверхности стены не должно превышать 1,5 см.

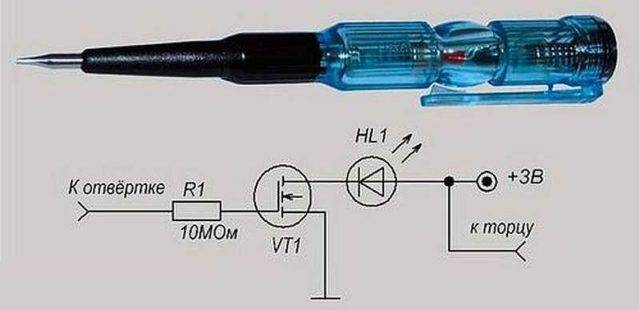

Две схемы индикаторной отвертки с батарейками и светодиодом

С учетом того, что стоит такая индикаторная отвертка совсем немного — от 150 рублей до 300 рублей, функциональность более чем впечатляющая. Только надо уметь с ней работать и следить за состоянием элементов питания. В этом их главный недостаток, ведь батарейки «таблетки» могут быстро разряжаться. Чтобы работоспособность тестера проводки сохранялась дольше, лучше в нерабочее время щуп изолировать. Например, подобрать кусок кембрика (изоляционной трубки из ПВХ) подходящего диаметра. Этим куском изоляции, как колпачком, закрывать щуп.

Как самостоятельно соорудить необходимый прибор

Схема создания устройства, наподобие сигнализатора «Дятел», включает полевой транзистор. Такой детектор сможет регистрировать электрические поля.

Конечно, он будет бесполезен, если в проводке случится обрыв, но исправные кабели обнаружить сможет. Вам потребуются следующие инструменты:

• паяльник;
• нож, кусачки, пинцет;
• полевой транзистор (подойдет КП103);
• динамик, имеющий сопротивление не менее 1600 и не более 2200 Ом;
• питаться прибор сможет от батареек 1,5 — 9 В;
• кнопка-выключатель;
• провода;
• емкость, в которой будет находиться устройство, например, пластиковый короб;
• искатель.

Работать изготовленный дома прибор будет по схожей схеме с сигнализатором скрытой проводки «Дятел». Динамик будет сообщать о разнице в частоте сети, вы сможете слышать гул, отличающийся по тональности. Чем ближе сигнализатор будет находиться к препятствию, тем громче будет шум

Важно, чтобы транзистор был припаян правильно. У заводских приборов звуки несколько отличаются, так как исполнение более сложное

Распознать, что именно хочет сообщить вам «Дятел», легче, чем при использовании самодельного устройства, к которому еще нужно приноровиться.

Металл позволит увеличить сигнал, будет выступать в роли антенны. Для удобства к сигнализатору можно подключить небольшой амперметр или индикатор со стрелкой, позаимствовав его у старого магнитофона. Номинал не должен превышать 1-10 кОм.

Во время ремонтных работ довольно часто приходится сверлить и ломать стены, в которых под штукатуркой проходят электрические кабели. Не всегда есть возможность использовать схему прокладки, но если и есть, то пользы от этого может быть немного – нельзя быть уверенным, что предыдущие владельцы помещения или строители не меняли месторасположение проводов без внесения изменений в схему.

Поиск скрытой проводки

Выходит, обнаружение проводки – это неотъемлемая составляющая не только ремонтных работ, но и быта , т. к. при забивании гвоздя для новой картины можно запросто повредить кабель.

Прежде чем забить в стену гвоздь, займитесь поиском скрытой проводки

Содержание пошаговой инструкции:

Общие рекомендации по выбору устройства для электропроводки

На сегодняшний день выбор заводских детекторов достаточно обширный, но некоторые люди часто «теряются» в таком многообразии приборов. Поэтому прежде чем покупать такое устройство, специалисты рекомендуют чётко определиться для чего оно необходимо — для единичного использования или для постоянной работы с электрической скрытой проводкой. Опытные мастера обычно выбирают многофункциональные устройства, которые могут распознавать скрытые металлические элементы различных характеристик.

Устройство поиска скрытой электропроводки для профессионалов марки BOSCH

Выбирая детектор необходимо обратить внимание на степень глубины его сканирования. Если устройство будет рассчитано на меньшую глубину, то во время работы можно пропустить провод, расположенный на значительно большем расстоянии от сканируемой поверхности стены

Профессиональные детекторы могут работать на большом расстоянии. Обычно для домашнего использования приобретают бытовые устройства, которые вполне годятся для стен квартир, частных домов и тонких перегородок.

Бюджетные варианты, которые позволяют найти только проводку, находящуюся под напряжением, намного уступают по своей эффективности дорогостоящим моделям, но они помогут спасти человека от ожогов во время работы.

Отыскание обрывов скрытой электропроводки и трассы проложенных проводов в стене.

На практике всегда существуют трудности при обнаружении в стене действующих электрических проводов. Дело в том, что провода находящиеся под напряжением, но через которые не подключен в данный момент потребитель (перебитый провод, освещение с выключенным выключателем,) не излучают магнитного поля, а только лишь слабое электрическое. То есть при отыскании провода в стене, нужно понимать, что они могут быть как питающие в данный момент потребителя (включенная в розетку лампа), так и просто находящиеся под напряжением (та же линия на розетку, которая в данный момент не питает потребителя). И методы отыскания проводов, находящихся в таких двух разных состояниях также будут разные.

В первом случае это фиксация магнитного поля (электрическое – будет, но на много слабее). Во втором случае фиксация лишь электрического поля (магнитное поле будет отсутствовать).

Короче говоря, розетка питающая лампочку накаливания 100 Вт излучает хорошее магнитное поле (электрическое поле слабое). Розетка, не питающая лампочку, излучает только лишь электрическое поле (магнитное отсутствует). По этому, приемник электромагнитных излучений имеет два режима – прием магнитных излучений и прием электрического поля. На практике  это реализовано очень просто – приемная катушка- датчик при приеме магнитного излучения подключена к входу усилителя двумя концами – один на вход усилителя, второй — на общий провод. При приеме электрического поля к входу усилителя катушка подключена только лишь одним проводом – к входу усилителя непосредственно (второй «земляной» конец висит в воздухе — отключен от общего провода, катушка работает как антенна).  Таким образом, прибор позволяет отыскивать провода с достаточно высокой эффективностью – для этого стену вначале следует просканировать в режиме приема магнитного излучения, затем в режиме приема электрического поля, на слух, определяя местоположение провода по интенсивности принимаемого гула фона переменного тока.

Однако, ввиду компактных размеров (прибора и датчика — катушки), прибор плохо обнаруживает провода  без нагрузки, которые зашиты гипсокартонном (в режиме электрического поля). То есть, этим прибором возможно не удастся отыскать в советской квартире перебитый провод, вмурованный в стену, сверху зашитую гипсокартонном (расстояние будет превышать 5 см). Вообще же, чтобы прибор отыскивал провода в стене под гипсокартонном,  возможно придется несколько увеличить размеры катушки датчика искателя скрытой проводки.

Проверка самодельных искателей проводки

Прежде чем применять самодельный прибор, рекомендуется протестировать его работоспособность. Проверка покажет правильность сборки.

Тест выполняется следующим образом:

1. Находим участок, в котором точно есть скрытая проводка. Например, гарантировано можно говорить о наличии в стене проводов, идущих к выключателям и розеткам.
2. Проверяем выбранный участок. Для этого подводим прибор к стене и наблюдаем за индикацией.
3. Если сигнал поступает лишь в месте прохода кабеля, устройство исправно и им можно пользоваться.
4. Если сигнал, то возникает, то пропадает в разных направлениях, значит, прибор неисправен.

Итак, не обязательно приобретать детектор проводки в магазине. Это устройство вполне можно изготовить в домашних условиях, если следовать указанным выше схемам.

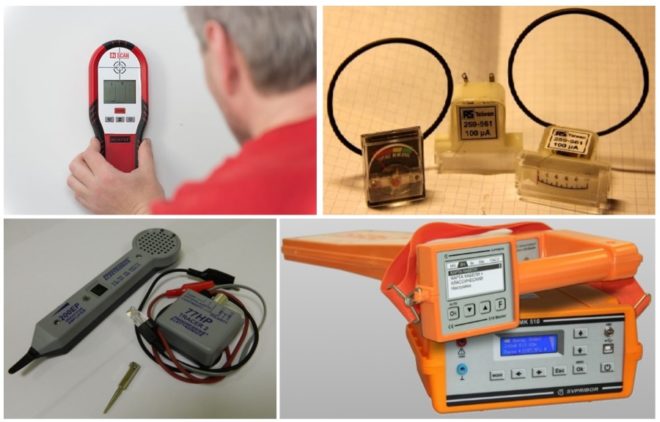

Виды приборов для обнаружения проводки

Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.

Есть устройства, которые могут найти металлические трубы (и не только)

Трассоискатели

Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

Трассоискатель — отличные прибор для поиска скрытой проводки

Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.

Детектор проводки

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.

Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)

Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно

При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще

Портативный металлодетектор

Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.

Один из металлоискателей скрытой проводки Bosch 120

Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.

Универсальные (многофункциональные) приборы

Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.

Универсальные приборы — хорошо все находят, но стоимость высокая

Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.

Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные

Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности

Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.

Разновидности искателей проводки

Существует четыре типа этих приборов, отличающихся друг от друга по принципу действия. Каждый из них обнаруживает скрытую электропроводку в стене по различным физическим параметрам, и называются они соответственно:

• Электростатические. Работа их основывается на поиске электрического поля, которое создается напряжением. Такая конструкция наиболее проста, и ее несложно сделать в домашних условиях.
• Электромагнитные. Такие устройства определяют магнитное поле, которое создается потоком электронов в проводке.

• Индуктивные металлодетекторы. Эти приборы создают электромагнитное поле сами, и по возникшим в нем изменениям обнаруживают металл обесточенных кабелей.
• Комбинированные заводские приборы. Это самые лучшие, чувствительные и точные аппараты, использующиеся для профессиональных работ, но и цена их, по сравнению с прочими разновидностями детекторами проводки, наиболее высока.

Разновидности устройств для поиска скрытой проводки и их тестирование на видео:

Виды искателей скрытой проводки

Виды искателей скрытой проводки

Такие устройства могут различаться по способу обнаружения и сложности конструкции. Ценовой диапазон достаточно широк – от 100 до 3000 рублей.

Ниже приведена классификация обнаружителей по сложности конструкции.

1. Устройства, которые по принципу действия отдаленно напоминают металлоискатели. Они оборудуются специальной катушкой, образующей небольшое электромагнитное поле. Если в такое поле попадет посторонний электрический или железный предмет, то оно сразу изменится.
2. Устройства, улавливающие электромагнитные волны, исходящие от проводов под напряжением.
3. Гибрид предыдущих устройств, который стоит очень дорого, поэтому используется преимущественно профессионалами.

По типу конструкции искатели делятся на:

Конструкция тестеров намного сложнее, чем отверток. Современные модели оснащаются лазерными указателями и способны обнаруживать не только электропроводку, но и телефонные кабели. Более того, тестеры позволят выявлять даже проводку под землей. Устройства оборудуются подсветкой экрана, фонариком и предохранителями, защищающими от перенапряжения.

Индикационная отвертка – более простой и дешевый аппарат для обнаружения проводки, но он эффективен лишь в тех случаях, когда провода находятся на глубине не более 2 см.

Такую отвертку можно использовать двумя способами:

• бесконтактный поиск позволяет определить месторасположение проводки;
• контактный — дает возможность измерить силу напряжения.

Более современные модели отверток оборудуются дисплеем, демонстрирующим данные о напряжении; касаемо остальных устройств, то они используют для уведомления звуковые сигналы.

Модели детекторов

В настоящее время на рынке существует множество моделей детекторов для поиска проводки. Самыми популярными у потребителей являются:

• LA-1010. Эта модель предназначена для поиска скрытой проводки на сравнительно небольшой глубине. Имеется дополнительная функция в виде лазерной указки и нивелира. Прибор способен находить конструкции из дерева и металла.
• LA-1014. Более усовершенствованная модель того же производителя. Конструкция прибора универсальная, позволяет определять не только скрытую проводку, но и повреждения кабеля (обрыв, короткое замыкание, перехлёст проводов).
• S-Line. Эта модель позволяет найти скрытую поводку, а также деревянные, металлические и гипсокартонные конструкции на большой глубине. Применяется при проведении строительных работ. Имеет автоматическую калибровку.
• TS-72. Простой детектор, преимущественно используемый в бытовых условиях. Обнаруживает проводку под напряжением и в обесточенном состоянии, а также деревянные и металлические конструкции скрытого типа.

Особенности применения

Существует несколько особенностей применения, являющихся общими для детекторов всех типов. Только проявляться они могут в различной степени в зависимости от модели искателя. Рассмотрим некоторые:

• Каждый прибор имеет предельную глубину залегания проводки. Чем ближе она находится к этой глубине, тем больше возможность ошибки.
• Два проводника, расположенных близко друг от друга, могут определяться в виде одного.
• Лучше всего определяются материалы, располагающиеся ближе к поверхности стены.
• В случае если два проводника с разным сечением располагаются рядом, то меньший не показывается на индикаторе прибора. А вот больший проводник из-за принципа усреднения данных будет отображаться с ошибкой.

Такие погрешности детектора будут намного меньше у изделия с высоким классом точности. Поэтому не забывайте о таких особенностях, старайтесь вблизи источника энергии производить сверление аккуратно и обязательно с отключённым электропитанием.

Принципиальная схема искателя скрытой проводки.

Металлоискатель собран по немного упрощенной схеме журнала Радио 2008-11, стр 48. Состоит из двух генераторов, работающих на частоте приблизительно 100 кгц. Катушка первого генератора (поисковая) содержит 60 витков провода 0,2 – 0,5 мм. Наматывается на четыре гвоздя, вбитые в доску и образовывающих рамку 60 х 60 мм. После намотки аккуратно снимается с рамки и обматывается– увязывается нитками, пропитывается клеем «Момент»,сушится и сверху обматывается изолентой. Экранировать катушку не нужно.

Катушка второго генератора намотана на любом небольшом каркасе от контура радиоприемника с ферритовой втулкой- экраном, надеваемой сверху намотки и с подстроечным ферритовым сердечником. Катушка заключена в алюминиевый экран. Содержит 70 витков провода 0,06 – 0,12 мм.

Оба генератора работают приблизительно на одной частоте 100 кгц с разницей в несколько сотен герц (звуковая частота). Когда частота одного генератора изменяется при поднесении к поисковой катушке металла, соответственно меняется и разностная частота – которую мы собственно и слышим в наушниках. Классика жанра – металлоискатель на биениях.

Приемник электромагнитных излучений еще проще – это трехкаскадный усилитель звуковой частоты на вход которого подключена катушка – при приеме магнитного поля и катушка как антенна – при приеме электрического поля .

Сама катушка-датчик электрического и магнитного поля — это каркас обычного сетевого малогабаритного трансформатора от блока питания антенного ТВ усилителя с первичной обмоткой.

Все переключатели – советские П2К. Питание прибора осуществляется от двух батарее АА. Наушники – 32 Ом от плеера.
