Паяльная станция сделанная своими руками

Особенности и преимущества

Особенностью ИК паяльной станции является то, что, в отличие от индукционного устройства, в работе отсутствует материальный контакт с радиодеталью, по сравнению с феном, нет давления воздушного потока. Весь процесс пайки происходит полностью в бесконтактном режиме.

К преимуществам ИПС надо отнести следующие достоинства:

• в отличие от других конструкций, инфракрасный паяльник обеспечивает быстрый монтаж или, наоборот, снятие припоя в условиях полного контроля уровня нагрева обрабатываемой радиодетали;
• сфокусированный пучок инфракрасного излучения позволяет точечно направить тепловой энергопоток в нужное место платы;
• ИПС даёт возможность установить режим ступенчатого роста температуры нагрева в рабочей зоне;
• инфракрасная пайка надёжно восстанавливает нарушенное соединение площадки микросхемы с печатной платой;
• отсутствие припоя и флюса в работе станции позволяет сохранять рабочее место в чистоте и не засорять плату каплями олова и кристаллами присадки.

Самодельная инфракрасная паяльная станция. Схема

Часто в своих видеороликах канал Sovering TVi рассказывал о том, что собирается собрать инфракрасную паяльную станцию. Уже практически заключительный этап перед тем, как ее будем собирать окончательно.

Радиодетали, паяльные станции ИК  и другие в этом китайском магазине.Перед тем, как все собирать, прикупил сопутствующие материалы — термопара, для измерения температуры. Вакуумный пинцет тоже прикупил, обзор попозже. Он уже есть готовый, нужно смонтировать, не было времени. Димеры, эти 2 димера, тоже обзорчик делал, кому интересно можете посмотреть на канале. Еще прикупил такие трафареты.

Купил универсальные, так пока учиться пробовать, поэтому такие. В комплекте еще была такая, тоже обзор чуть попозже, материал уже есть нужно обработать и сделать.Верхний нагреватель сделал из блока питания старого, такой маленький валялся. Его раскрутилась, чтобы показать вам, что внутри. Все припаял, спаял, скрутил. Сюда поставим где-нибудь диммер, чтобы можно было не выносить на переднюю панель, а управлять напрямую. Отдельно управляться с кнопкой с отдельным шнуром питания. Нижний нагреватель со своим питанием и тоже потом, если что-то не понравится, переделывать. Пока все так выглядит. Тоже и коробку переделывать.Он будет прикручивается сюда и штанга. Такая ножка. Дроссель, точнее блок питания для лампочки подсветки. Подсветку нормальную, тоненькую. Блок питания для нее, еще дополнительный свет. Про диммеры рассказал, кнопочку включения питания для нижнего нагревателя какую-то из этих. Уголки, на которых ляжет верхний лист, снимем верхний лист посмотрим, что внутри, из чего его собрал. Эту штучку открутим.Продолжение с 4 минуты про самодельную рабочую ИК паяльную станцию.

Вторая часть

Оказывается, можно использовать утюг.

Изготовление инфракрасной паяльной станции своими руками

Ремонт ноутбуков и видеокарт, реболлинг (демонтаж и монтаж чипа с восстановлением шариков припоя) без инфракрасной паяльной станции, как правило, не обходится. Сервисные центры за такую работу либо не берутся, либо взимают довольно большие деньги за такой ремонт. Между тем подобные поломки – явление довольно частое.

ИК паяльная станция

ИК станция заводского исполнения – устройство довольно дорогое, поэтому экономичнее сделать ее своими руками. Инфракрасную паяльную станцию можно сделать за один, максимум два дня, предварительно заказав через интернет и получив по почте комплектующие детали к ней.

Немного теории

При нормальной температуре пик электромагнитного излучения происходит в инфракрасной области. Вещи, которые горят, излучают как более интенсивное, так и более энергичное (более короткое) инфракрасное излучение. Когда становится очень жарко, они начинают светиться красным. Чем они горячее становятся, тем приобретают больше оранжевого и желтого цветов, затем синего.

Многие органические молекулы интенсивно поглощают инфракрасное излучение, это заставляет объект нагреваться. Тепло – это кинетическая энергия поступательного движения атомов и молекул. Излучаемый атомом свет имеет длину волны. В итоге нагретое тело тоже излучает свет, и чем сильнее нагрето тело, тем короче волна излучаемого света.

Для информации. Согласно закону смещения Вина, бывает так, что тепловое излучение объектов вблизи комнатной температуры находится в инфракрасной области. Сюда относятся лампочки и даже люди.

Итак, инфракрасное излучение – это не тепло, и оно (непосредственно) не вызывает тепло. Оно испускается теплом объекта при определенном диапазоне температур.

Инфракрасное излучение

Зрительные оттенки света обуславливаются длиной волны и ее направленностью, начиная с инфракрасного, потом красного, оранжевого, желтого…. фиолетового и кончая длиной волны ультрафиолетового излучения. И обратно тоже. Облучение тела светом вызывает усиление движения его молекул, любым светом, но инфракрасным, как самым длинноволновым, эффективнее всего.

ИК паяльная станция своими руками – это инфракрасный обогреватель, отдающий тепло в окружающую среду посредством инфракрасного излучения.

Детали для самодельного прибора

Имеющиеся в продаже инфракрасные паяльные станции отечественного и зарубежного производства представлены в продаже очень широко, но цены на них начинаются от 20 000 рублей. И при минимальной цене, это будет инструмент не самого лучшего качества.

При необходимости производства работ с BGA-корпусами в условиях стесненности в средствах выходом может стать самодельная инфракрасная паяльная станция.

Собрать ее можно из деталей инфракрасных станций, имеющихся в продаже, а также из подручных материалов и старых отслуживших свой срок приборов.

Термостол для паяльной станции можно изготовить из светильника или нагревателя с галогеновыми лампами, которые будут нагревать плату до необходимой температуры. Верхний нагреватель и придется приобрести из запасных частей, покупая их новыми или бывшими в употреблении.

Штатив для верхнего нагревательного блока можно изготовить из опоры от старой настольной лампы.

Для термостола необходимо запастись галогеновыми лампами и отражателями-рефлекторами. Их помещают в корпус, который можно изготовить самостоятельно из алюминиевого профиля и листового металла.

Кроме ламп, в корпусе необходимо предусмотреть место для крепления термопары, которая будет «снабжать» информацией о температуре ламп модуль управления.

Температура должна выдерживаться точно, чтобы платы не растрескивались от избыточного тепла и резких перепадов температуры.

Инфракрасные паяльные станции: что это?

Многие специалисты в вопросе, какая паяльная станция лучше, делают выбор в пользу инфракрасных паяльных агрегатов. В этом оборудовании вместо потока горячего воздуха для нагревания деталей используются инфракрасные волны, передаваемые посредством невидимого глазу безопасного излучения. Подобные паяльные станции подходят для работы с любыми компонентами, так как обеспечивают локальный нагрев элементов даже в условиях ограниченного пространства плат. Современные инфракрасные приборы, например, от компаний Achi, Scottle и Jovy, представляют собой сложные многофункциональные комплексы, оснащенные системами охлаждения, мониторами для трансляции параметров работы, панелями управления и т.д. По сравнению с термовоздушными паяльными станциями они обладают следующими преимуществами:

• возможностью работы со сложнопрофильными деталями различного типа;
• отсутствием необходимости подбора насадок для определенного вида работ;
• равномерным нагревом поверхности пайки.

Инфракрасная паяльная станция ACHI IR-6500

Основные недостатки инфракрасных паяльных станций – это их высокая стоимость и сложность. Но следует понимать, что это оборудование считается профессиональным, и его функционал может остаться невостребованным в бытовых условиях.

service-gsm.ru

Часто в своих видеороликах канал Sovering TVi рассказывал о том, что собирается собрать инфракрасную паяльную станцию. Уже практически заключительный этап перед тем, как ее будем собирать окончательно.

Радиодетали, паяльные станции ИК  и другие в этом китайском магазине.
Перед тем, как все собирать, прикупил сопутствующие материалы — термопара, для измерения температуры. Вакуумный пинцет тоже прикупил, обзор попозже. Он уже есть готовый, нужно смонтировать, не было времени. Димеры, эти 2 димера, тоже обзорчик делал, кому интересно можете посмотреть на канале. Еще прикупил такие трафареты.

Купил универсальные, так пока учиться пробовать, поэтому такие. В комплекте еще была такая, тоже обзор чуть попозже, материал уже есть нужно обработать и сделать.
Верхний нагреватель сделал из блока питания старого, такой маленький валялся. Его раскрутилась, чтобы показать вам, что внутри. Все припаял, спаял, скрутил. Сюда поставим где-нибудь диммер, чтобы можно было не выносить на переднюю панель, а управлять напрямую. Отдельно управляться с кнопкой с отдельным шнуром питания. Нижний нагреватель со своим питанием и тоже потом, если что-то не понравится, переделывать. Пока все так выглядит. Тоже и коробку переделывать.
Он будет прикручивается сюда и штанга. Такая ножка. Дроссель, точнее блок питания для лампочки подсветки. Подсветку нормальную, тоненькую. Блок питания для нее, еще дополнительный свет. Про диммеры рассказал, кнопочку включения питания для нижнего нагревателя какую-то из этих. Уголки, на которых ляжет верхний лист, снимем верхний лист посмотрим, что внутри, из чего его собрал. Эту штучку открутим.
Продолжение с 4 минуты про самодельную рабочую ИК паяльную станцию.

Вторая часть

Из канцелярских ручек и резисторов

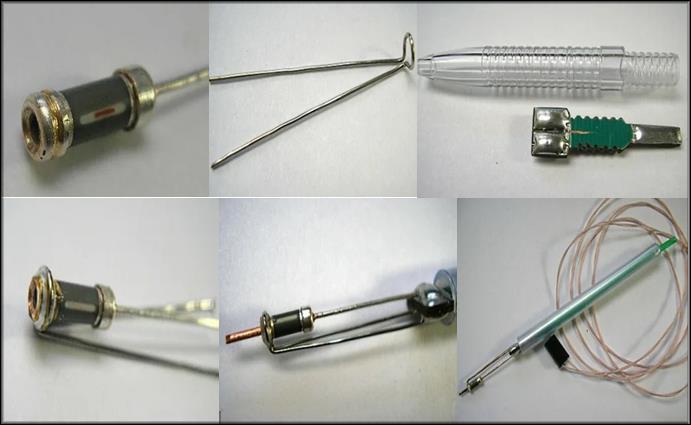

Простейший мини паяльник 5, 24, 12 В в домашних условиях своими руками можно сделать из корпусов ручек для письма и старых резисторов меньшего размера.

Детали:

• резистор, в данном варианте — это МЛТ 0.5–2 Вт, 10 Ом;
• корпус ручки;
• двусторонний текстолит;
• проволока (потребуется два вида):
  • медь, ∅ 1 мм. Можно смотать со старых дросселей, трансформаторов, взять из жил для проводки, из устройств питания бытовых приборов;
  • сталь или медь, ∅ 0.8 мм;
• кабель для подсоединения к сети (с вилкой, от б/у приборов).

Этапы, как сделать мини паяльник:

1. Ободрать резистор от краски.
2. Из детали торчит 2 проволоки: одну срезают, сверлят там отверстие под ∅ 1 мм жилу. Проволока должна изолироваться от чашечки, для чего делают раззенковку сверлом потолще. На верхушке указанной части треугольным надфилем делают маленький пропил под проволоку, стальной провод изгибают, делают кольцо под него. Если провод медный, то делают закрутку пассатижами. Описанная в этом пункте проволока без изоляции.
3. Из текстолита выпиливаем (лобзиком) маленькую форму «Т» с площадками для пайки контактов кабеля питания на одном конце. Можно обойтись и без нее: просто сделать скрутку проволоки с проводами, заизолировать ее и прикрепить к ручке суперклеем. Зазор между нагревателем и ручкой — около 6 см, чтобы избежать плавления пластмассы.
4. Собирают все части.
5. Устанавливают жало. Чтобы не прожгло корпус, делают защитную прослойку из кусочка слюды, керамики на задней стенке.
6. Самоделку подключают (скручивают провода или вставляют их в штекер) к БП не выше 1 А и 15 В.

Изготовление

Для начала нужно разобрать прикуриватель. От него мы оставим только спираль и керамическую основу, куда устанавливается нагреватель.

Пора начинать собирать наш прибор.

• Двухжильный провод делим на разные жилы для удобства и зачищаем провода примерно на 3 см. Затем все лишнее откусим, чтобы не мешало дальнейшей сборке.
• На сам нагревательный элемент крепим провод, поджимая его керамическим изолятором. Главное при этом – следить, чтобы провод не касался при этом центрального проводника.
• Вверху керамического изолятора будет торчать часть от винтового проводника. К нему крепим второй провод и поджимаем шайбой с гайкой.
• Обматываем керамический изолятор изолентой до тех пор, пока он не начнёт плотно садиться в пластиковую трубку.
• Трубку ПВХ отмеряем и отпиливаем. Размеры тут произвольные, главное, чтобы можно было удобно держать ее в руке.
• После этого пропускаем провода внутри трубки. Затем намазываем изоленту на керамическом изоляторе суперклеем и сразу вставляем в трубку. Плотно прижимаем. На этом этапе сама ручка с нагревателем у нас готова.
• Теперь нужно установить кнопку на корпус или зафиксировать ее на проводе – как вам больше нравится. Кнопка устанавливается в разрыв на проводе, паяльником припаиваются концы проводов и изолируются изолентой. В случае если у вас зажимные крепления, то провода нужно хорошо затянуть отвёрткой. Но если всё же кнопки нет, то надо просто накинуть провода на аккумулятор или прикрепить их к блоку питания.

После того как мы собрали устройство по предложенной схеме, стоит проверить. Для этого подключаем провода к аккумулятору или блоку питания 12 В, причём + или – значения в данном случае не имеют. Нажимаем кнопку и можем начинать процесс пайки.

Классические варианты самодельных паяльников

Сборка, упрощая, выглядит так: намотать нить накаливания на покрытый стекловолоконной тканью кожух с жалом, подсоединить ее два конца к питающему кабелю с обычной вилкой к розетке, к блоку питания, включая через разные штекеры, приделать ручку.

В основе принцип, как сделать usb, мощный паяльник схожий, только для более сильного прибора берут нить длиннее и толще, а если питание через юсб (проводки питания в таком кабеле черный и красный), рассчитывают длину ее для 12 вольт или на другое имеющееся значение источника.

Ручка, провода, блок питания

Ручка — небольшая деревянная заготовка, даже кусок толстой сухой ветки. С концов высверливают полости, длина 2–3 см или другая, для имеющихся деталей, ∅ в 3 раза больше жала. Там, где заканчивается полость, ставим 2 отметки напротив друг друга, по ним сверлим отверстия с небольшим наклоном, размер — ориентировочно под провода питания. Вдоль основания от них пропиливаем канцелярским ножом канавки, можно использовать маленькие надфили и подобное.

Потребуются провода с разъемом под штекер блока питания, которые можно взять из сломанной электротехники, впрочем, можно жилы соединить с БП напрямую: одну обмотать вокруг штекера, вторую поместить внутрь отверстия и зафиксировать силиконовым клеем или отрезать его и сделать скрутку.

Провода проталкиваем через полости в держателе. Разъем прикрепляем термоклеем на торце. Формат мини, поэтому для жала подойдет толстая медная проволока — от ∅ 2.7 мм. Ее вставляем в отверстие в держателе, уплотняем полость вокруг строительным гипсом (алебастром) — это лучший вариант, но также можно применить цемент, глину, силикатный клей с тальком.

Потребуется блок питания на 12 V 1 A. Обычно такая мощность — минимально допустимая, если ниже — то ее не будет хватать на нагрев достаточного количества нити для накала жала. Можно использовать и БП с большими мощностями — на 18–32 V.

Нагревательная часть, определение длины нити накаливания

Достаточность длины нити определяют так: вкручивают два шурупа на концы деревянной планки, натягивают между ними проволоку, подключают концы к БП. Один их контактов перемещают по ее длине, смотрят, когда произойдет накаливание до красного цвета. При этом удобно использовать зажимы «крокодилы».

Дальше потребуется кусочек стеклоткани, насаживаем ее на жало, фиксируем (обжимаем) на концах медной проволокой, оставляем ее длинные отрезки. Обматываем описанную часть нихромовой нитью спиралевидно.

Промежутки между витками 2–3 мм, концы скручиваем с медной проволокой, использовавшейся для фиксации. Надеваем трубочки из стеклоткани на эти длинные отрезки, соединяем их с проводами разъема БП, который уже зафиксирован на ручке. Проводки болтаются около корпуса, поэтому приматываем их изолентой к нему. Паяльник готов.

Общие характеристики и принцип работы паяльной станции

Внешний вид промышленной воздушной паяльной станции: 1 – блок управления, 2 − паяльник, 3 – фен, 4 − ручка для переноски, 5 – регуляторы температуры для фена и нагревателя Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

Вариация самодельного паяльника для микросхем

Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Температура, которую могут обеспечить современные фены для пайки, в том числе и собранные своими руками, варьируется от 100 до 800°C. Причём показатели эти могут настраиваться оператором.

В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

Температурные регуляторы для паяльника

Первый вариант — регулятор температуры своими руками «с нуля» из тиристора, диода (1 А, 400–600 В), конденсатор (50–100 В) на 4.7 мкФ, резистора (30 кОм), резистора регулировочного (47 кОм).

Базой терморегулятора выступает переменный резистор, тиристор изолируют термоусадкой. Готовый узел размещают в корпусе БП, например, от телефонной зарядки.

Второй вариант: приспособить уже готовый прибор — диммер для настройки температуры паяльника, так называется устройство для регулировки света ламп накаливания. Так как последние применять стали реже, то и много таких приборов не используется.

Подключение диммера, чтобы создать паяльник с регулировкой температуры предельно простое — последовательно к жилам его кабеля питания в любом порядке. Процесс не сложнее подсоединения проводов к розетке, он почти аналогичен. В роли корпуса удобно использовать переноску на две розетки, которые можно вынуть.

Одну секцию оставляют, в другую вставляют диммер (теперь это регулятор для паяльника), вилку кабель паяльника помещают в такую модифицированную переноску, ручкой прибора регулируют напряжение, соответственно, и нагрев.

Сборка пошагово на Arduino c ATmega

Паяльная станция на atmega8 не обязательно включает данную модель этого микроконтроллера, это могут быть его разные версии (ATmega328p, 168). Описываемая МК — это база для Arduino UNO — чрезвычайно популярного инструмента программирования электронной начинки паяльных станций, роботов, радиоуправляемых машинок, подобных самоделок, сигнализаций, световой индикации и пр.

Потребуется дисплей на протоколе (интерфейс) I²С и несколько шт. энкодеров:

Вкл./выкл. осуществляется энкодером, после выкл. в памяти МК хранится последнее значение t° паяльника и фена, оборотов кулера. После выкл. на дисплее первого отображается температура, вплоть до остывания до +50° С. Если деактивирован фен, то крыльчатка охлаждает его до +50° C в бесшумном режиме на оборотах в 10 %.

Следующий элемент — БП на 24 В и 2–3 А выходного тока и преобразователь. Их можно сделать самому, если есть опыт и желание паять микросхемы, подбирать элементы, но также можно купить недорого на том же Алиэкспресс. Это изделие именно для подобных сборок, без корпуса — сама основная функциональная начинка. Цена более чем приемлемая. То же относится и к преобразователю DC-DC на LM2596S — его подключаем к БП и настраиваем подстроечным резистором 5 В.

Паяльник и фен продаются как комплектующие

Важно покупать изделия именно на термопаре, а не на резисторе, иначе схему и прошивку придется дорабатывать. В нашем примере оснащение может комплектоваться паяльниками от модельной линейки установок 852D +, 853D, 878AD… и фенами — от 858, 878D, 858D…

Для подключения их к корпусу — разъемы GX16-5 и GX16-8. Приобретен также комплект из 5 жал.

Корпус из металла может создавать помехи, желательно использовать пластиковые коробы. Для данной части можно применять распаячную коробку средних размеров.

Схема и платы

В нашем примере схема и печатная плата контроллера ATMEGA 168, которую мы взяли из популярного примера в сети, доработана (представлена ниже). Отличия от оригинала: подключение дисплея, заменены переменные резисторы и кнопки вкл./выкл. на энкодеры, а также убран стабилизатор на 12 В (фен у нас на 24 В) и на 5 В (заменен на DC-DC преобразователь).

Плата создана стандартным способом — ЛУТом (сплав розе в лимонной кислоте). Симистор на компактном радиаторе. Силовые мосфеты без него, так как нагрев там слабый, переменные резисторы многооборотные. Микроконтроллер подключен классически.

Ниже оригинальная схема, там же список элементов, которые используем и в нашем примере, учитывая сделанные модификации:

Прошивку микроконтроллера делали через Arduino UNO:

Финишный этап: собираем все в единый модуль, настраиваем t° паяльника и фена, для определения значений можно использовать термопару мультиметра. Контрастность дисплея выставляем переменным резистором на переходнике его платы.

Инфракрасная

Инфракрасную станцию также вполне реально изготовить самостоятельно. Для этой цели понадобится:

• паяльник;
• блок питания от ПК;
• автомобильный прикуриватель.

Блок питания можно использовать старый. Понадобится только одна рабочая линия с напряжением в 12 вольт. Особой мощности не требуется. От паяльника понадобится только деревянная ручка. Ее можно использовать и от любого другого прибора или изготовить самостоятельно. Первым делом необходимо разобрать прикуриватель, чтобы добраться до нагревательного элемента, который находится внутри. На фото показано, как он выглядит.

Следующая задача заключается в том, чтобы закрепить ручку от прикуривателя на рукоятке от паяльника. Для этого можно воспользоваться клеем. Далее необходимо просверлить отверстие в ручке от прикуривателя, чтобы через отверстие можно было подвести питающие провода. Когда провода подведены, можно собрать модуль прикуривателя с керамической проставкой, как показано на фото ниже.

Закрепить всю конструкцию на рукоятке можно с помощью дополнительной металлической пластины. Когда все готов провода подключаются к блоку питания на вывод в 12 вольт. Готовый вариант мини-станции показан ниже на фото.

Станция получается компактной, поэтому ее легко транспортировать и можно запитать от любого источника, который способен выдать 12 вольт постоянного тока. Это может быть даже аккумулятор, поэтому станция получилась полностью автономной. Если собрать небольшой блок из литий-ионных аккумуляторов 18650 с преобразователем на 12 вольт и установить контроллер зарядки, то цены такой станции не будет.

Нагрев мини-станции происходит практически моментально, а максимальная температура может превышать 400 градусов. Выпайке поддаются небольшие элементы, например, конденсаторы и транзисторы, как видно на фото ниже.

Расстояние до платы при пайке должно быть не меньше 10 мм. Кроме миниатюрных SMD элементов, станция с легкостью справляется и с микросхемами в корпусах SOEC. На фото ниже видно прямое тому доказательство.

Также без особых сложностей можно выпаять и более крупные компоненты. Станцию можно немного доработать, чтобы получился удобный вариант для работы. Одним из модулей, который легко использовать дополнительно является диммер, как видно на фото ниже.

Его предназначением является возможность регулировка мощности паяльной станции. В качестве источника питания можно использовать не блок питания от ПК, а блок питания для светодиодной ленты, как видно на фото ниже. Его легко приобрести в любом магазине электротоваров. Общая мощность станции составляет примерно 50 Вт, сила тока, которая потребуется для ее работы достигает 6 ампер. Это стоит учитывать при выборе блока питания.

Минусом такой паяльной стации можно считать отсутствие контакта с элементом, который подвергается пайке. Из-за этого нет возможности убрать излишек припоя, а также невозможно поправить деталь, если она была спозициоинрована со смещением, а припой еще не остыл. Желательно предусмотреть отдельную кнопку включения на рукоятке, которая предотвратит перегревание прикуривателя. Во время работы такой станцией, необходимо держать манипулятор под углом в 90 градусов к элементу, который паяется. Это даст возможность воздействовать на него всей областью нагревателя равномерно.

Дополнительно для успешной пайки мелких элементов понадобится набор пинцетов. Их губки обязательно должны быть острыми, чтобы было легче захватывать миниатюрные компоненты. Кроме того, не обойтись без устройства, которое называется «третья рука». Есть множество его вариаций, но основное предназначение везде одинаковое. Оно заключается в удержании припаиваемых проводов или целых микросхем. Чтобы было легче рассмотреть мелкие компоненты, необходимо хорошее увеличительное стекло или микроскоп. Неотъемлемой частью инструментария мастера является хорошее освещение. Желательно, если оно будет основано на светодиодах, которые не имеют мерцания при работе. Во время пайки с использованием станции не обойтись без флюса. Это специальный раствор, который улучшает адгезию и очищает металл для пайки. Вариант инфракрасной паяльной станции с нижним подогревом также можно собрать самостоятельно. Об этом есть видео ниже.

Способ №2. Бесконтактная паяльная станция

Как показывает практика, далеко не всегда нагревом жала можно воздействовать на любые элементы платы, к примеру, к тем же smd деталям крайне трудно подобраться. В таких ситуациях используется паяльный фен, направляющий поток горячего воздуха на ножки.

Несмотря на схожесть, переделать обычное устройство для сушки волос в инфракрасную станцию не получится, так как рабочая температура должна достигать 500 — 800ºС. Для сборки такой паяльной станции вам понадобится компрессор для подачи воздуха, нагревательный элемент, корпус для элементов управления, сопло, понижающий трансформатор, выпрямитель, блок управления скоростью подачи воздуха.

Принципиальная схема такой паяльной станции приведена на рисунке ниже:

Рис. 2: электрическая схема термофена

Принцип действия паяльной станции основан на воздействии инфракрасного излучения от нагревательного элемента непосредственно в область пайки. Компрессор подает воздух от нагревателя через сужающееся сопло, создавая эффект турбины, производительность насоса желательно обеспечить в пределах от 20 до 30 л в минуту.

При изготовлении инфракрасной станции существует два способа для ее выполнения — ручная модель или стационарная. Первый вариант подходит в тех ситуациях, когда корпус ИК паяльной предвидится относительно небольших размеров и будет удобно помещаться в руке. Второй способ подойдет для крупногабаритных приспособлений, в которых станция установлена неподвижно, а заготовка перемещается под соплом.

Рассмотрим такой пример изготовления паяльной станции бесконтактного типа:

• Намотайте нагревательную спираль из нихромовой проволоки, в данном случае используется диаметром 0,8мм. Можете взять и другой вариант, к примеру, от электрической плиты.

  Рис. 3: намотайте нагревательный элемент

• Для намотки используйте жесткий каркас, укладывайте витки вплотную, но не делайте нахлестов и следите за тем, чтобы не закоротить намотку. Чем меньше диаметр проволоки у вас получится, тем эффективнее будет идти нагрев, достаточно будет спирали с наружным диаметром 8 – 10 мм.
• В данном примере изготавливаются несколько спиралей, соединяемых параллельно для повышения температуры нагрева.
• Установите полученную спираль на цилиндрический каркас из негорючего материала.

Рисунок 4: поместите спирали на диэлектрический элемент Предварительно удалите с каркаса все лишнее но если он уже готов, можете сразу осуществлять намотку.

• Изготовьте металлический стакан для нагревательного элемента, в этом примере изготовления паяльной станции мы сделаем его из корпуса пальчиковой батарейки.
• Из куска телескопической антенны от радиоприемника сделайте сопло, один край которого нужно расплескать и надеть на шайбу.

  Рис. 5. Наденьте шайбу

• Прикрутите шайбу сопла к стакану из батарейки при помощи соразмерных болтов.

  Рис. 6: прикрутите сопло к стакану

• Поместите внутрь стакана между спиралью и стенками термоизоляционный материал, чтобы предотвратить перегревание наружных деталей.
• Соберите диодный мост из четырех полупроводниковых элементов, если под рукой уже есть готовая сборка, можете использовать и ее.
• Изготовьте блок питания из понижающего трансформатора и выпрямительного агрегата, ваша задача получить на выходе низкое напряжение для снижения вероятности поражения электротоком. В рассматриваемом примере получается около 10 – 15В, мощность трансформатора составляет 150Вт. Аналогичная модель может браться с готового оборудования.
• Корпус для паяльной станции мы изготовим из обычной пластиковой бутылки. В данном примере нам нужен прозрачный пластик, так как в нем легче подключать блок питания, нагнетатель воздуха и плату управления.

  Рис. 7. соедините все элементы в корпусе

• Подключите куллер и нагревательную спираль к выводам блока питания, подсоедините регулятор напряжения.

  Рис. 8. установите кулер

Регулировка мощности теплового потока может осуществляться либо по скорости подачи воздуха, либо по уровню напряжения, подаваемого на нагреватель.

Подключите шнур питания к выводам трансформатора – паяльная станция готова к использованию.

Рис. 9: паяльная станция готова

Сборка комплекта на жалах Hakko

Простая паяльная станция, а точнее комплекты для ее сборки на специальных жалах Hakko, популярные на торговой площадке Алиэкспресс. На сайтах продавцов также есть инструкция и схема соединений. Пользователю останется только найти корпус и соединить детали.

Особенность установки — инновационные жала HAKKO T12 которые чрезвычайно быстро разогреваются и не прогорают.

Потребуется выключатель, разъем для питающего шнура тип AS-Евровилка. Эти элементы могут быть в комплекте или же их можно заказать вместе с основными частями. На лицевую сторону выносятся разъемы для паяльника, пульт управление температурой и иными параметрами.

На плате дорожка («test») для управления настройками не соединенная, для доступа к регулировке ее контакты надо спаять.

В настройках есть возможность выставлять шаг регулировки t°, делать ее программную калибровку. Такая функция доступная прямо в процессе работы паяльника — реж. Р10, Р11. Как это сделать: нажать на энкодер, удерживать его пару сек., перейдем в Р10, затем кратковременным нажимом меняем шаг (сотни, десятки, единицы). Поворачивая ручку, меняем значение, потом снова жмем и пару сек. держим селектор энкодера — настройка сохраняется и совершается переход в Р11 и так далее. А двухсекундное нажатие возвращает в рабочий режим.

Если зажать включатель энкодера и подавать питание к контроллеру, то попадем в более объемное меню:

Блок питания надо докупить отдельно, хватит на 24 В, в зависимости от значения, на которое рассчитан паяльник. Можно обойтись и внешним БП 24 В, выдающим до 4 А.

БП можно создать и самостоятельно из следующего:

• понижающий советский трансформатор;
• готовая сборка с диодным мостом KBPC5019;
• сетевые фильтры, они же электролитические конденсаторы для сглаживания пульсаций;
• три параллельно соединенных полевых транзистора IRF730;
• микросхема LM317;
• радиатор охлаждения, вентилятор, подключенный через свой диодный мост.

Напряжение в нашем случае подается на управляющую плату (24.4 В). Опишем, как работает схема. На трансформатор идет напряжение от сети (220 В, 50 Гц), понижается им до 28 В. Выпрямляется диодным мостом, фильтруется конденсаторами, значение возрастает до 35 В. Далее, подается на плату регулировки из полевых транзисторов на основе микросхемы lm317. Подстраиваем подстроечным резистором, получаем 24.4 В постоянного напряжение, которое и запитывает установку.

Как сделать своими руками?

Самодельная ПС – это настоящий вызов для радиолюбителя. Поскольку оригинальный продукт обойдется недешево (от 60 тысяч рублей), у мастеров часто возникает идея взять схемы и чертежи и соорудить такой прибор своими руками. Например, из прикуривателя.

Для этого понадобятся:

• автомобильный прикуриватель (у многих лежит без дела);
• провод;
• пара болтов, шайб, гаек МЗ;
• медный лист 0,5 мм толщиной.

А также следующие инструменты:

• лабораторный блок питания;
• стамеска;
• ножницы;
• тепловизионная ручная камера;
• отвертка;
• сверла и шуруповерт.

Процесс сборки схематично выглядит следующим образом.

• Сначала нужно разобрать прикуриватель. Из него следует изъять нагреватель и керамический изолятор.
• На медном листе надо начертить контур нагревателя и вырезать детали.
• Первой заготовкой будет контактная минусовая шайба. Центральное отверстие пробивается либо сверлом, либо стамеской.
• С плюсовым элементом проще – отверстие легко просверливается шуруповертом.
• Из получившихся деталей будет собираться паяльник. Нужно наживить болтик, установить минусовую контактную площадку, надеть керамический изолятор.
• Затем положительную контактную площадку следует надеть на центральный винт, накрутить гайку и хорошенько зажать изделие.
• Далее нужно накрутить ручку, подключить провода питания, зажать их винтами. «Крокодилами» прибор подключается к блоку питания, обязательно выставляется ограничение по току (3,85 Ампер). Напряжение регулирует мощность.
• В завершении следует проверить, какую температуру выдаст собранный прибор. С этим справится тепловизионная камера.

Можно тестировать! Есть, конечно, и более сложные схемы, со специальными термопрофилями, элементами из стекла, галогеновым обогревателем, паяльным феном. Но такие пробы подойдут тем, кто уже имеет некоторый опыт в сборке. Инфракрасные паяльные станции считаются одними из лучших приборов своего ряда.

О том, как смастерить инфракрасную паяльную станцию из автомобильного прикуривателя, смотрите в следующем видео.
