Молниезащита для загородного дома: что, зачем и как

Организация грозозащиты: как все сделать правильно

Экономичный вариант защиты от попадания молнии представляет собой обыкновенный вертикально установленный стержень. Располагать его нужно отдельно от здания на столбе, высоком дереве. Высота установки напрямую влияет на вероятность попадания разряда в дом: чем стержень выше, тем вероятность меньше.

Перед тем, как сделать громоотвод в деревянном доме, нужно ознакомиться с выполнением комплексной защиты. Именно она сможет уберечь постройку и оборудование не только при прямой угрозе попадания разряда, но от разрушительного воздействия молнии, возникающего, порой, на расстоянии даже нескольких километров от вашего жилища.

Таблица Материалы и минимальные значения сечений элементов внешней МЗС

Защита	Материал	Сечение, мм	Примечание
Естественный молниеприемник	железо толщиной 4 мм	*	оцинковка/нержавейка
(кожух резервуара, труба)	медь толщиной 5 мм	*
	алюминий толщиной 7 мм	*
Специальный молниеприемник	сталь	50	оцинковка/нержавейка
	медь	35
	алюминий	70
Токовод	сталь	50	оцинковка/нержавейка
	медь	16
	алюминий	25
Заземлитель	сталь	100	оцинковка/нержавейка
	медь	50	трос
	алюминий	*	не применяется
Проводник уравнительный	железо	50	оцинковка/нержавейка
	медь	16
	алюминий	25

Принцип работы громоотвода комплексного типа основан на тесном взаимодействии наружного и внутреннего отведений, сходящихся в заземлении. Выбор материала для наружной конструкции зависит от угла наклона скатов кровли, их размера, декоративного кровельного покрытия и его свойств, отсутствия или наличия доборных элементов на крыше, антенны, пр.

Для внутренней ветви основополагающим элементом считается шина уравнивания потенциалов. Ее назначение – противодействовать сильному мощному заряду импульса, вызывающему перенапряжение поступающего в здание от ЛЭП или по разным коммуникациям. Токоотводы оборудуются как можно ближе к наружным углам дома.

При традиционном способе организации громоотвода нужно проследить, чтобы к грозозащите были подсоединены все токопроводящие (металлические) части крыши дома. Кровельное покрытие из металлического настила, если оно не будет тоньше 0,5 мм, может служить своеобразным проводником.

В случае активного комплекса мероприятий по защите от поражения током сопряжение всех выступающих металлических частей каркаса крыши не требуется: разряд проходит по пути наименьшей протяженности.

Как свидетельствует статистика, в последние годы природных катастроф становится все больше. И если цунами или землетрясения избежать невозможно, то сократить смертность и разрушения от поражения молнией в пределах досягаемости любого из нас. Выполнить простые мероприятия, не требующие значительных капитальных вложений при соответствующей подготовке под силу каждому. Нужно только следовать строгому алгоритму выполнения работ, использовать надежные материалы, не пренебрегать требованиями стандартов.

Громоотвод загородного дома должен надежно защищать от всех проявлений молнии, служить весь срок жизни загородного жилья и при этом иметь адекватную стоимость

С 2002 года мы совершенствуем свое умение создавать молниеотводы для частных домов и коттеджей с максимальным уровнем защиты, долговечностью и эстетическими свойствами.

Мы любим свою работы потому, что создаем громоотводы, которые востребованы владельцами и строителями загородных домов не только в Московской области, но и во всей стране.

Мы защитим дом от разрушения и возгорания при прямом ударе молнии, обеспечим сохранность изоляции электропроводки, дорогостоящего и ответственного электрооборудование от угрозы занесённого и наведённого грозового потенциала. Наши проектировщики подготовлены учёными Энергетического института им. Кржижановского, для расчета молниезащиты дома используют специальную компьютерную программу от разработчиков нормативных документов. Зная тонкости защиты от импульсных перенапряжений молниевых разрядов, при разработке громоотвода мы подберем действительно качественный УЗИП для частного дома.

Каждом владельцу недвижимости очевидно, как дорого и хлопотно обходиться любой ремонт. Мы используем проверенные собственным многолетним опытом материалы и изделия заводской готовности. В нашем арсенале материалов и изделий практически нет оцинкованных элементов, не отвечающим критерию максимальной долговечности молниеотвода частного дома или коттеджа. Мы разработали и применяем при устройстве громоотводов частных домов уникальный по соотношению цена / качество набор материалов и изделий для заземления, собственного производства, на 100% состоящий из нержавеющей стали.

Вам не понадобиться жертвовать дизайном ради безопасности. Мы умеем создавать «невидимую молниезащиту частного дома». Окраска всех элементов порошковой краской в любой цвет позволяет выполнить практически незаметный молниеотвод. Благодаря полному соблюдению технологии порошковой окраски долговечность покрытия достигает 25 лет.

Создание долговечного молниеотвода требует выполнение качественного монтажа молниезащиты дома

Огромный накопленный опыт, знание современных технологий монтажа, внимание к деталям, профессиональный инструмент – арсенал каждого монтажника нашей организации.. После окончания монтажных работ, мы даем гарантию на молниезащиту частного дома 3 года

К тому же, мы обязательно обеспечим Вас, как минимум, исполнительной документацией, а если потребуется, и паспортом молниезащиты с протоколами электроизмерений.

После окончания монтажных работ, мы даем гарантию на молниезащиту частного дома 3 года. К тому же, мы обязательно обеспечим Вас, как минимум, исполнительной документацией, а если потребуется, и паспортом молниезащиты с протоколами электроизмерений.

Правильный громоотвод в частном доме от Амнис не означает заоблачных затрат владельца недвижимости для устройства молниеотвода. Наша высоко эффективная молниезащита частного дома дешевле за счет правильных – необходимых и достаточных технических решений. Мы работаем с комбинацией изделий немецкого и собственного производства. Это снижает стоимость молниеотвода, не ухудшая, а повышая её качество.

Вы можете сэкономить на монтаже и установить разработанный нами молниеотвод небольшого частного дома или громоотвод для дачного дома самостоятельно. Закажите у нас расчёт комплекта материалов молниеотвода и шеф-монтаж.

Мы умеем делать молниезащиту частных домов таким образом, чтобы наши клиенты были довольны и рекомендовали нас соседям и знакомым.

Поражающие факторы разрядов атмосферных разрядов

Технология создания защиты от грозы напрямую связана с поражающими факторами атмосферных электрических разрядов. Любое природное явление влияет на окружающую среду с той или иной степенью воздействия. Молния не является исключением и ее поражающие факторы можно разделить на следующие два вида.

1. Первичный. Это прямой удар электрического разряда в объект недвижимости. Последствия от такого попадания могут быть самыми плачевными. Конструкция дома может получить серьезные повреждения или просто сгореть от возникшего пожара. Не исключается и гибель людей от поражения электрическим током. Вся включенная в сеть бытовая техника и электроприборы однозначно выйдут из строя. Первичный фактор поражения молнией создает самый опасный вариант развития событий, способный создать массу проблем жильцам частного дома, коттеджа или дачи.
2. Вторичный. Менее опасный поражающий фактор атмосферного электрического разряда, конечно, по сравнению с прямым попаданием, но тоже способный доставить много неприятностей собственнику частного владения. Дело в том, что молния, разрядившаяся недалеко от дома, формирует мощное индукционное поле, создающее скачек питающего напряжения в электрической проводке. Такое перенапряжение способно полностью  вывести из строя бытовую технику и электроприборы.

Защитить свою собственность от вторичного поражающего фактора можно простым отключением электроприборов от питающей сети на весь период времени прохождения грозового фронта. Для эффективной защиты от прямого попадания молнии необходимо выполнить монтаж молниезащиты в коттедже, частном доме или на даче.

Установка громоотвода и дополнительного защитного оборудования позволит избежать негативных последствий от воздействия разряда на вашу жилую собственность и на проживающих в ней людей, независимо от типа поражающего фактора. Далее мы рассмотрим виды и категории молниезащиты.

Зачем нужен молниеотвод

Некоторые не очень грамотные застройщики думают, что прикрепленный на коньке дома металлический штырь будет притягивать к себе все молнии по цилиндрической окружности над ним и по проволоке отводить их в землю. Для этой цели специально закапывается кусок катанки около дома. Такие представления очень далеки от науки, металлический штырь, воткнутый в землю около дома и привязанный к прутку на коньке, никакой пользы не принесет. Почему?

1. Где найти такую проволоку, которая бы выдержала ток силой 500 000 А и напряжением 1 000 000 000 В? Именно такой разряд имеет молния во время встречи с землей.
2. Зачем в принципе притягивать молнии и направлять их по проволоке, рискуя зажечь строение из-за перегрева токоотвода?
3. Что делать, если на дачном участке несколько строений различной этажности? Придется для каждого делать систему громоотвода?

Молниеотвод защищает строение от попадания разряда молнии

Это очень сложные расчеты, упрощенные формулы дают большую ошибку. Иногда нет возможности выполнить исходные технические условия, причин может быть несколько, часть из них объективная и не поддается человеческому влиянию.

Молниезащита своими руками

Если есть необходимые материалы, сварочный аппарат и некоторые навыки работы с ним, то сделать громоотвод на собственной даче не составит особых трудностей. Конечно, можно работать с крышей, но гораздо меньше рисков, когда для данного сооружения монтируется собственная стойка. Чтобы упростить задачу — пригласите к себе в компанию соседей. Один молниеотвод может защитить сразу несколько построек. Да и работать вместе легче и быстрее.

Конструктивных решений существует много, так как сделать дачный громоотвод можно из различных материалов и разными способами. Слишком высоким его делать не стоит. Достаточно, чтобы молниеотвод был выше защищаемых строений на два метра с учетом высоты телевизионной антенны. Рассмотрим один из таких подробнее.

Сначала надо определить место расположения вышки и вырыть яму глубиной около двух метров для ее установки.
Вышку можно изготовить из уголков, швеллера, толстостенной трубы

Каким образом соединять отдельные детали неважно, главное, чтобы в центре образовалась полость под токопровод.
При раскрое материалов для стойки необходимо учесть глубину ее замоноличивания в котлован.
Соединения выполняются сваркой. На вершине стойки привариваются крепежи для установки стрежня громоотвода с прикрепленным к нему токопроводом.
Проводник пропускается через внутреннюю полость по длине вышки

Алюминиевый или медный хорошо защитить гофрированным рукавом, чтобы обезопасить его от окисления.
Стойку помещают в заранее выкопанную яму и заливают ее бетонной смесью с послойным уплотнением, чтобы исключить ее смещение в дальнейшем. Но для большей уверенности ее надо закрепить дополнительно растяжками из прочной проволоки.

Теперь нужно сделать заземляющий контур. Для чего вокруг вышки необходимо разметить равносторонний треугольник и по всем его сторонам выкопать траншею глубиной 0,5 м. В углах этого треугольника надо вбить стержни из того металла, из которого выполнены молниеприемник и токопровод. Длина стержней должна быть не менее 2 метров. По верхней части они соединяются между собой такими же прутьями. Осталось присоединить проводник тока, засыпать грунт и все – громоотвод готов.

Как и куда отдавать напряжение

Токоотводы обычно делают из толстой стальной проволоки диаметром порядка 6-ю мм. Их спускают с крыши до уровня грунта, закрепляя скобами к стене дома, а затем погружают в землю до заземлителя. С молниеприемниками токоотводы соединяют при помощи пайки, сварки или болтов, а с заземлителем – сваркой или пайкой с твердым припоем, причем площадь соединения должна быть примерно в 2 раза больше сечения используемой проволоки. При защите деревянного дома необходимо закрепить токоотводы на расстоянии не ближе 150 мм от стен. Если же дом возведен из кирпича, керамических или газобетонных блоков и других огнестойких материалов, токоотводы можно спрятать в штробы или расположить в тени водосточных труб, чтобы сделать их малозаметными.

Количество токоотводов определяют исходя из размеров объекта, но на коттедж площадью 150-200 м2 их должно быть как минимум два, находящихся на расстоянии от ю до 20 м друг от друга. Нужно постараться спроектировать систему молниезащиты так, чтобы длина каждого токоотвода, то есть расстояние от точки удара молнии до земли, была как можно меньше. В токоотводах не должно быть петель и должно быть минимальное количество поворотов, а лучше и вовсе обойтись без них. Токоотводы лучше закрепить на стене, противоположной входу в дом, в разных углах здания.

В качестве заземлителя в сухом грунте можно использовать два стальных прута, забитых на глубину 2-3 м. Их следует расположить на расстоянии не менее 3 м друг от друга и соединить под землей на глубине примерно 0,5 м проволочной перемычкой, посередине которой припаять токоотвод.

Выбираем электро генератор для дачи – какой лучше?

От стены дома заземлитель должен быть удален на расстояние не менее 1 м. Если уложить его ближе, то будет опасность возникновения пробоя, при котором ток может замкнуться на внутренние коммуникации коттеджа, причем не только на его электропроводку, но и на отопительные или водопроводные трубы. Конечно, точный расчет всех расстояний лучше доверить специалисту. Кстати, правильно выполненное заземление играет главную роль в снижении негативного воздействия вторичных факторов от попадания молний.

Рисунок 2 : Куда отдать напряжение в схеме заземления дома

1. Металлический контур вокруг дома
2. Один глубокий штырь
3. Три малых штыря
4. Фундамент с сеткой из арматуры

Местные условия

Определение вида и характеристик молниезащитной системы в значительной мере зависит от типа крыши здания. Так, если рядом расположены деревянный и металлический объекты, разряд «выберет» второй вариант. Это, однако, не означает, что неметаллические кровельные материалы сами по себе спасают от прямого попадания молнии. Здания с такой крышей также надо обязательно защищать. Сделать это можно как при помощи стержней, так и с использованием тросового или сетчатого молниеприемника.

Существует мнение, что металлические покрытия, в частности профнастил и металлочерепица, сами по себе играют роль молниеотвода. Это не так – защита нужна и таким коттеджам, и в данном случае специалисты рекомендуют использовать классический стержень. В то же время кровля из металла может повысить безопасность дома, нивелируя вторичные последствия от попадания молний и предотвращая скачки напряжения в домашней сети. Но для этого надо заземлить кровельное покрытие.

Если дом находится на возвышенности, а также вытянут вверх (то есть его высота превышает длину), то для него нужна усиленная система молниезащиты, большое количество приемников молний и большие толщина или диаметр применяемых материалов. Нужно учитывать и электрическую проводимость грунтов. Например, риск попадания молний в строения, находящиеся вблизи водоема или в заболоченной местности, выше.

Деревья, превышающие по высоте дом и расположенные на расстоянии З’Ю м от коттеджа, несут опасность во время грозы. От прямого попадания молнии они могут расколоться и нанести ущерб строению. Поэтому по стволу самого ближнего к дому дерева следует спустить проволоку, выступающую над кроной дерева на 20-30 см. Сверху ее нужно прикрутить жгутом к стволу или ветвям, а под землей присоединить к заземлителю. В случае планирования участка «с нуля» нужно учесть этот фактор и посадить рядом с домом низкорастущие, например фруктовые, деревья и кустарники. Более высокие в зрелом возрасте клены, тополи и т. д. лучше вынести к удаленному периметру участка.

Ветрогенератор для дачи своими руками

Изготовление своими руками

Существует множество народных способов, как сделать громоотвод на даче своими руками. Лучше всего доверить это дело профессиональной бригаде, специально занимающейся установкой защитных антигрозовых систем. Однако для тех, кто решил действовать самостоятельно, рекомендуется следовать проверенному алгоритму. Для начала необходимо грамотно рассчитать конструкцию, затем правильно выбрать материалы, а также определить место установки и только после этого приступать к монтажным процедурам. Рассмотрим детально каждый из этих этапов.

Правильный расчёт

Первое, с чего следует начинать построение молниезащиты, это определение высоты верхней точки приёмника. Проще всего рассчитать её для штыревой модификации по следующей формуле:

H=(Rх+1,63Hx)/1,5

H – расстояние от поверхности земли наивысшей точки приёмника,

Hx – высота конька дома,

Rх – защитный радиус действия,

Цифры 1,5 и 1,63 – расчётные коэффициенты.

Например, если необходимо создать защиту в радиусе 15 метров на участке с домом высотой 7 метров, высота верхней точки молниеприёмника согласно формуле должна быть:

(15+7х1,63)/1,5=17,6 метров.

При этом необходимо учитывать, что защитная зона в пространстве имеет форму конуса с вершиной в точке пика приёмника и основанием.

Видео описание

Смотрите на видео, как недорого сделать громоотвод своими руками:

Подбор материалов

Эффективно решить задачу о том, как сделать громоотвод в деревянном доме, можно если правильно выбрать материалы. В качестве проводников рекомендуется использовать медь, сталь или алюминий. Например, для возведения стандартного штыревого громоотвода потребуется закупить следующие расходники:

• Стальной стержень для приёмника поперечником не менее 50 мм².
• Медный провод для токоотвода сечением от 16 мм².
• Асбестоцементную трубу подходящей высоты.
• Медные штыри для заземляющего контура.
• Элементы крепежа.

Дешевле использовать сталь для конструкции громоотвода частного дома, однако медь обладает наилучшими токопроводящими свойствами и требует меньшей площади сечения проводников, а значит, обустройство будет легче и быстрее.

Стержень для громоотводаИсточник ytimg.com

Место монтажа

Ещё один важный аспект, касающийся того, как сделать громоотвод в частном доме самому, это правильный выбор места его установки. Есть два основных варианта:

1. Непосредственно на крыше.
2. На рядом стоящей конструкции.

В первом случае приёмник устанавливается с помощью кронштейнов на кровле, во втором – на специальной матче, столбе, трубе от котельной, дереве. При этом чем ближе конструкция к дому, тем меньший защитный радиус потребуется и тем ниже нужно монтировать стержень.

Не последнее значение имеет место установки заземляющего контура. Чтобы избежать случайного пробоя электрического тока в момент удара молнии и поражения окружающих построек, животных или людей через грунт, его располагают на минимальном расстоянии – 1 метр от стен жилья и 5 метров от тротуаров, вольеров, дорожек.

Видео описание

Смотрите в этом ролике, как устроена и работает комплексная молниезащита для коттеджа:

Инструкция по установке своими руками

Самостоятельный монтаж громоотвода выполняется следующим образом:

1. Рассчитывается высота установки приёмника, исходя из требуемого защитного радиуса.
2. Выбирается материал.
3. Определяется место монтажа.
4. Выполняется закрепление молниеприёмника.
5. Проводится токоотвод.
6. Выкапывается траншея или котлован, вбиваются и соединяются между собой штыри заземлителя.
7. Токоотвод соединяется с заземляющим контуром.

Видео описание

Смотрите в этом видео основные моменты монтажа молниезащиты для частного дома:

Коротко о главном

Правильно построенный молниеотвод защищает дом от пожара, технику от порчи, а людей и животных от страшных последствий поражения электрическим током. Устройство не предотвращает грозовой разряд, но эффективно ловит и безопасно передаёт его в землю. Существует несколько вариантов, как сделать громоотвод на даче

• Стержень.
• Трос.
• Сетка.

Все они состоят из молниеприёмника, токоотвода и заземляющего контура. При изготовлении громоотвода своими руками прежде всего необходимо правильно рассчитать высоту его установки, исходя из требуемого защитного радиуса. Далее нужно правильно выбрать материалы для его основных частей, грамотно определиться с местом установки и выполнить монтаж в соответствии с рекомендуемыми требованиями безопасности.

Громоотвод своими руками

Сделать громоотвод-молниеотвод своими руками не составит особого труда. Для этого не нужно каких-либо особенных навыков. Достаточно просто уметь пользоваться бытовой сваркой, или уметь прочно прикручивать болты и не бояться высоты. Необходимо:

• сделать схему громоотвода;
• запастись материалами: проволокой, стержнями, инструментами и сварочным аппаратом, а также краской для прокрашивания соединений. Более надежно делать громоотвод с помощью сварки, но можно использовать болты и гайки;
• выбрать погожий день, работать на крыше даже дачного дома необходимо в сухую и погожую, безветренную погоду;
• продумать модель громоотвода, а лучше его нарисовать;
• решить какую часть работы можно сделать на земле, а что нужно будет делать на крыше;
• и приступить к работе.

Примечание: детали можно не спаивать, а просто скрутить очень плотно с помощью болтов и гаек. Тут главное, чтобы при прохождении электрического разряда не получилось замыкание, которое способно вызвать пожар.

Наша цель уберечь дом от пожара, а не вызвать его

Все спаянные или скрученные места желательно покрасить, чтобы уберечь от коррозии.
И самое важное, если Вы в своих силах не уверены – лучше пусть эту работу сделают профессионалы

Установка громоотвода

Установка молниеприемника самая сложная часть задания. Выбрав наивысшую точку здания на ней необходимо установить металлический штырь, который в свою очередь прикреплен к деревянному основанию.

В качестве самой высокой точки могут подойти:

• дымоход, они, как правило, располагаются достаточно высоко;
• конек дома, часто это выглядит как флюгер – будет полезно и красиво;
• выступ на крыше – это практически всегда декоративные элементы;
• антенна, которая сама по себе может служить молниеприемником, если изготовлена из алюминия или другого металла и не крашена.

В качестве громоотвода иногда используют металлическую крышу, устроенную как единое целое с достаточной толщиной железа и снабженную соответствующей защитой или часть крыши с такими же характеристиками, а также водостоки при условии изготовления их из металла нужного диаметра, или же металлические ограждения на крыше.

Заземление

Заземление – это устройство, которое отводит заряд, нередко очень высоких значений в землю, фактически устраняет его разрушительную силу.

Учитывая специфику устраиваемого компонента, необходимо, чтобы оно располагалось на расстоянии не ближе 1 метра от стены здания и как минимум на 5 м от крыльца и дорожек, это если в ваши планы устраивать несчастные случаи никак не входит.

Дерево в качестве громоотвода

Одним из вариантов устройства громоотвода с минимальными затратами можно считать молниеотвод устроенный на дереве возле дома.

Для этого нужно всего несколько вещей:

• это возможно только тогда, если рядом с домом растет большое, а точнее высокое дерево, которое может служить молниеотводом;
• громоотвод, после устройства должен быть выше самой высокой точки дома, чтобы он смог выполнят свое предназначение;
• расположение дерева таково, что дом попадает в «зону конуса» (о нем писалось раньше), это значит, дерево растет достаточно близко от стен дома;
• штырь и проволоку необходимо крепить к стволу с помощью пластиковых хомутов, чтобы не повредить кору и древесину растения. Мы же не хотим, чтобы дерево засохло;
• помним, что заземление располагается вдали от дорожек и стен дома. Это правило должно быть соблюдено неукоснительно.

Внешняя молниезащита

Внешняя защита от молний – это металлическая система, которая протягивается от крыши здания до земли. Состоит она из трех основных частей:

1. Молниеприемник.
2. Молниеотвод (громоотвод).
3. Заземляющий контур, располагаемый в земле.

Когда своими руками производится установка и монтаж молниезащиты, то в процессе его проведения учитываются все элементы системы. К каждому из них свои требования, поэтом начнем рассматривать все части по отдельности.

Молниеприемник

Здесь несколько вариаций, от самых простых, до достаточно сложных. Самая простая конструкция – это металлический стержень, который устанавливается своими руками на крышу дома. Его конец должен быть выше всех частей кровли в среднем на 2 м. Оптимальное сечение стержня 100 мм². Для этого может быть использована металлическая арматура диаметром 12 мм. Можно использовать и трубу, тогда ее конец надо будет заварить.

Можно вместо стержня использовать стальной трос, который прикрепляется к деревянному шестку. Последний крепится к кровле. Правда, трос лучше использовать по-другому. Его надо просто натянуть вдоль конька крыши на высоте 1,5-2,0 м. Это увеличит площадь защиты. К тому же к горизонтальному тросу можно одновременно присоединять несколько молниеотводов.

Есть и третий вариант. Это молниезащитная сетка, которую устанавливают по коньку кровли своими руками. От нее по скатам крыши отводят стальные провода, которые выполняют функции отводчиков.

В том случае, если около дома произрастают деревья, которые выше самого дома, то молниеприемник лучше всего установить на одно из них, самом высоком. При этом конец конструкции должен быть выше дерева на 2 м.

Молниеотвод

Устройство молниезащиты должно быть само безопасно, ведь по нему проходят токи с достаточно большим напряжением. Поэтому к отводящей части системы есть определенные требования.

• Ее можно изготовить из стальной проволоки диаметром 6 мм, которую приваривают к приемнику. При этом сварка должна быть выполнена качественно. Любые механические действия не должны привести к ее излому.
• Крепление молниеотвода должно быть так же надежно, как и сварка. Поэтому чаще всего по кровле ее проводят, закрепляя на болтовое соединение. По стенам укладка проводится специальными хомутами.
• Если по стене производится установка и монтаж сразу нескольких отводящих контуров, то расстояние между ними не должно быть меньше 25 м. Но учитывайте и тот факт, что близость расстояния до дверей и окон дома также недопустима.
• Чем короче молниеотвод, тем лучше.
• Нельзя изгибать его резко, это может привести к появлению искрового разряда.
• Устанавливают обычно молниеотвод ближе к местам повышенного риска: слуховые окна, края фронтонов, острые выступы кровли и прочее.

Заземление

По сути, третья часть защитной системы от молний – это обычный заземляющий контур, который используется для бытовых приборов внутри дома. Это система металлических штырей, которые вбиваются в грунт по определенной схеме. Схем две, выбирайте по своему усмотрению.

• Равносторонний треугольник со сторонами в 3 м.
• Квадрат со стороной в 4 м.

Штыри своими руками забиваются на глубину до 20 м, верхние их концы соединяются металлической проволокой 6 мм или металлической полосой толщиною 5 мм и шириною 30 мм.

Устройство заземления

Основные компоненты

Чтобы узнать, как сделать молниеотвод в частном доме, прежде всего необходимо изучить его устройство и назначение основных узлов. Громоотвод включает приёмник, токоотвод и заземлитель. Рассмотрим особенного каждого из них более подробно.

Молниеприемник

Первым элементом системы защиты дома от молнии, куда непосредственно попадает грозовой разряд, является молниеприемник. Как правило, он выполнен в форме металлического стержня, возвышающегося на 2 метра над самой высокой точкой кровли (коньком). Он также может иметь линейную конструкцию – в виде троса или сетки, расположенной на кровельном материале.

Молниезащита кровлиИсточник buildup.ru

Основная задача молниеприёмника – это приём и передача электрического тока следующему по цепи элементу защиты. Напряжение в грозовом разряде может достигать 1 ГВ. Чтобы обеспечить сохранность материала и, главное, безопасность для всего окружения, к устройству предъявляются повышенные требования:

• Стальной стержень должен иметь сечение не менее 70 мм², алюминиевый – от 50 мм², а медный – от 35 мм².
• Возвышение стержня над самой высокой точкой крыши – от 0,5 до 2 метров.
• При использовании троса на коньке, его толщина не должна быть меньше 5 мм.
• Для приёмника в виде сетки должны использоваться стальные проводники диаметром от 6 мм.
• Сеточный молниеотвод должен возвышаться над кровлей минимум на 15 см.

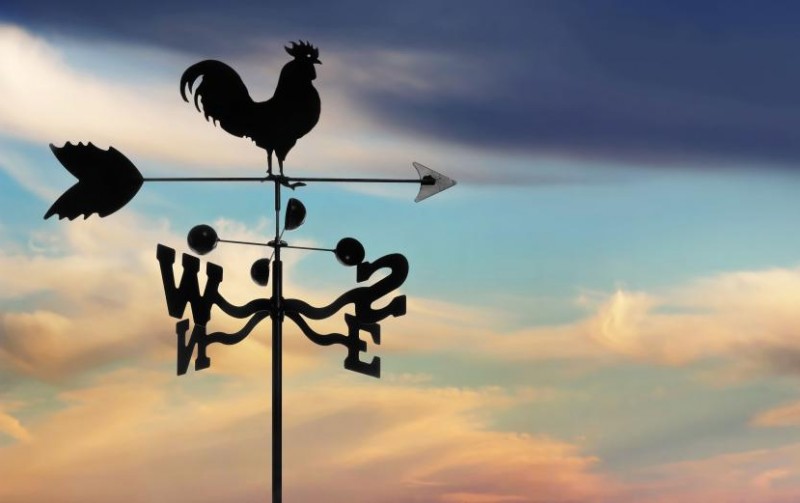

Флюгер-молниеотводИсточник roof-tops.ru

Токоотвод

Часть молниеотвода, соединяющая приёмник с заземляющим контуром, называется токоотводом. Как и к выше рассмотренному элементу системы, к проводнику предъявляются не менее строгие требования:

• Путь от приёмника до заземлителя должен быть минимальным.
• Не допускается монтировать проводник с поворотами, острыми углами и прочими искривлениями – во избежание пробоя разряда на данных участках.
• Площадь сечения провода должна быть не менее 16 мм² для меди, 25 мм² – алюминия, 50 мм² – стали.

Токоотвод рядом с водостокомИсточник buildup.ru

Заземлитель

Пойманный разряд молнии передаётся через токоотвод на заземляющий контур. К его конструкции также предъявляются особые требования:

• Минимальная площадь сечения для стали – не менее 80 мм², для меди – от 50мм².
• Заземляющий стержень вбивается в грунт минимум на 0,8 м.
• Расстояние от стены дома не менее 1 метра, а проходных зон – от 5 метров.

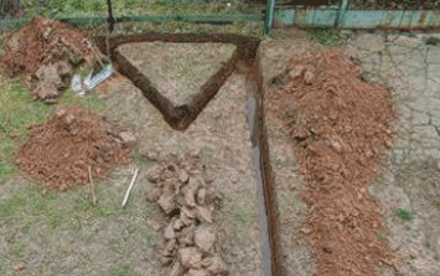

Заземляющий контур изготавливается либо в линейном виде – двух вбитых стержнях на расстоянии 3 метров и соединённых между собой шиной, либо в виде равностороннего треугольника – из трёх заглублённых проводников. Все соединения выполняются с помощью сварки. При этом всю конструкцию рекомендуется погружать на глубину около 0,5 метра от поверхности грунта.

Контур заземленияИсточник hotel-a.ru

Компоненты молниезащиты

Устройство молниезащиты – это три части одной конструкции:

• приемник;
• отводящий контур;
• заземляющий контур.

Приемник молний

Изготавливают его из металлического прута диаметром не меньше 6 мм. Как уже говорилось выше, есть разные конструктивные варианты приемника.

1. Торчащий вверх штырь. Его длина варьируется от 20 см до 2 м. Основное требование – установка на самой верхней точки крыши. Это может быть конек, торчащая труба (дымоход, вентиляция и прочее), телевизионная антенна.
2. Проволока, а еще лучше – стальной трос диаметром не менее 6 мм. Натягивают трос по ребрам кровли: конек, стыки между скатами вальцовой крыши, ендовы. Главное требование – расположить трос так, чтобы он не касался кровельного материала, и натянуть его между двумя диэлектрическими опорами, к примеру, между деревянными брусками.
3. Сетка. По сути, это проволока, уложенная в виде решетки с шагом 1-1,5 м. В частном домостроении используется редко. Только в том случае, если площадь крыши достаточно большая. Оптимально – использовать на плоских кровельных конструкциях.

Натянутый по коньку крыши тросИсточник gid-str.ru

Отводящий контур (токоотвод)

Это промежуточный элемент, по которому электрический разряд перемещается в грунт. Изготавливают его также из металлической проволоки диаметром не меньше 6 мм. С одной стороны он соединяется с молниеприемником, с другой с заземлением. Способ соединения – электросварка или болты

При этом важно стык зачистить и закрасить, потому что он находится под открытым небом, а значит, подвергается природным нагрузкам, поэтому быстро заржавеет и перестанет быть проводником. Если используется болтовое соединения, то их покрывают специальной защитной смазкой

Важно – прокладывать отводящий контур надо по минимальному расстоянию. Линия прокладки должна быть прямолинейной с минимальным количеством изгибов и отводов

Как показывает практика, именно на изогнутых участках появляются точки возгорания.

Токоотвод, проложенный по стене домаИсточник makemone.ru

Контур заземления

В устройстве защиты от молний в частном доме заземляющий контур является самым уязвимым в плане коррозии металлов. Он располагается в земле, тем более, все время подвергается электрическим разрядам. Поэтому его изготавливают или из медных профилей, или из стальных легированных.

Хотя необходимо отметить, что для всех элементов используются проводники разного сечения и материала. В таблице ниже показано соотношение частей молниезащиты с сечением используемых проводников. Внутреннее наполнение таблицы – это сечение проволоки.

Части молниезащиты	Материал проводника
сталь	медь	алюминий
Приемник	50 мм² – d8 мм	35 – 6	70 – 10
Токоотвод	50 – 8	16 – 6	25 – 6
Заземление	80 – 10	50 – 8	Не применяется

Штыри, которые будут вбиты в землюИсточник remboo.ru

Заземление молниеотвода

Основная часть этого элемента должна находиться под землей. Из себя заземлитель представляет несколько стержней, который соединяются между собой с помощью сварки или других крепежных материалов, способные проводить мощный электрический ток.

Как сделать молниезащиту металлической крыши.

Схема заземления

Перед тем, как сделать молниеотвод, добивайтесь эффективного функционирования всего устройства. Для установки системы молниезащиты используйте только качественные и проверенны материалы, не поддающиеся коррозии. Заземлить раз в год нужно проверять на целостность, в случае повреждения заменяем все деформированные элементы. И помните, все стержни соединяются между собой электропроводящими материалами на холодной сварке, можно использовать и обжимные гильзы.

Устройство защитной конструкции

Прежде чем приступать к работе, необходимо ознакомиться с основными частями устройства для отведения молний. Ведь иначе вы не сможете установить ее своими руками в частном доме. Громоотвод состоит из трех частей:

• принимающий молнию металлический предмет (штырь, проволока, сетка);
• отводящая конструкция;
• заземлитель.

Окончательный внешний вид и схема защитной конструкции зависят от типа. Громоотвод бывает:

1. Штыревым – в этом случае принимает заряд на себя одиночный металлический стержень. Путем приваривания к нему крепят токоотводящую конструкцию.
2. Тросовый приемник оправдывает свое название – молнию притягивает проволока, прикрепленная к коньку кровли.
3. Наиболее сложна сетчатая конструкция, она представляет собой крупные ячейки из стальных полос с индивидуальными системами отведения тока.

Для отвода тока используют толстую медную проволоку с диаметром сечения не менее 8 миллиметров. Заземлитель представляет собой металлический прут или трубу, который помещают в землю так глубоко, чтобы он достигал постоянно влажного слоя почвы.  В местах, где грунтовые воды залегают на значительном расстоянии от поверхности земли, необходимо постоянно поддерживать влажность почвы. Для этого можно сконструировать водосток в доме так, чтобы осадки сливались в месте заземления.
