Гриндер своими руками по готовым чертежам с размерами: особенности сборки и назначение

Что представляет собой агрегат и для чего используется?

Агрегат, основой которого является приводное устройство, заставляющее двигаться абразивную ленту, называется гриндером. Они различаются по таким признакам:

• назначению;
• области применения (промышленный или для самостоятельного использования);
• типу исполнения (стационарный, ручной);
• способу изготовления (промышленные или самодельные).

Главные задачи, которые решаются с помощью станка:

• удаление следов черновой обработки (заусенцев, острых кромок, выступов);
• шлифование поверхности;
• удаление коррозии и старого ЛКП;
• заточка ножей и режущих инструментов.

Все эти задачи решаются с помощью профессионального гриндера. Обычно используется несколько абразивных устройств (лент и дисков).

Основные разновидности роликов для гриндера

В конструкции современных стационарных устройств с электроприводом важное место отводится роликам или же каткам. Они приводятся в движение мотором

Через них пропускается лента, имеющая абразивный слой для шлифовки заготовок. В результате лента движется, что делает возможной работу за таким станком.

Ролики или катки для гриндеров бывают первичные и вторичные

Выходной вал, являющийся конструктивным элементом электронного двигателя, стыкуется с ведущим катком приводного устройства. Все это детально указывается в чертежах гриндеров, с которыми можно ознакомиться в интернет-сети. Вращение, создаваемое двигателем, переходит на ведущий, а затем и на вспомогательные (ведомые) ролики. Таким образом, существует всего две разновидности катков: первичные и вторичные.

Положение вспомогательных катков можно регулировать, что позволяет контролировать глубину шлифовки. Натяжной механизм, являющийся компенсаторной системой, располагается на одном из катков. Именно из-за этого данный ролик именуется натяжным. При выходе из строя одного такого элемента его можно изготовить самостоятельно. Ролики для гриндера своими руками можно выполнить из подручных средств, однако стоимость их замены не так велика.

Ролики приводного настольного агрегата, используемого для шлифовки и заточки, являются важными элементами конструкции. Их функция заключается в удержании и равномерном распределении натяжения абразивной ленты.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

• размеры гриндера;
• назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

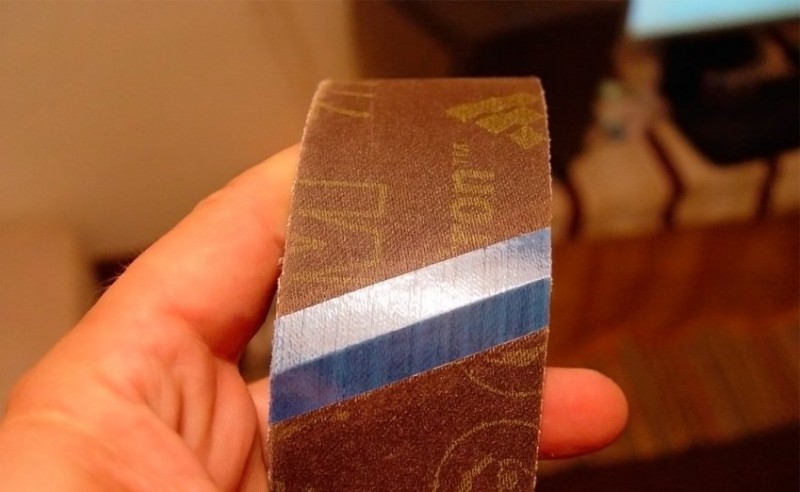

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Принцип работы

Конструкция состоит из трех основных элементов.

• Мотор.
• Шлифовальная лента.
• Ролики. Различают главный и второстепенные.

Основным элементом механизма является мотор и привод, они подают вращательный момент на ролики, которые крутят ленту. Комплектующие вы можете сделать из металла, из фанеры и пластика.

Гриндеры различают стационарные и ручные. В конструкцию стационарного гриндера входит стол с зажимами, который можно установить где угодно. Также стол способен изменять угол наклона и поворачиваться на 180 градусов. В качестве мотора подойдут двигатель от стиральной машины, дрели, болгарки. Главное это количество оборотов.

Производительность станка зависит от устройства ленточного механизма и от количества заготовок. Если вы планируете использовать длинную ленту, то вам нужен мощный мотор.

Также в изделиях предусмотрены зажимы, на тот случай если натяжение ленты ослабеет. В качестве зажимов выступают обычные болты или пружинный механизм. Ролики в готовом изделии должны быть установлены вертикально друг к другу. Если изменить местоположение роликов есть риск порвать ленту.

Очень важно правильно выбрать ленту. Так как от данного элемента будет зависеть скорость заточки изделия. Ленты различают по длине, по ширине и по зернистости

Ленты различают по длине, по ширине и по зернистости.

Лента для гриндера должна соответствовать следующим условиям:

• Материал, из которого сделаны ленты, должен быть эластичным.
• Лучше использовать тканевую основу.
• Нужен качественный абразивный материал.
• Должна выдержать скорость более 1500 оборотов в минуту.

При работе необходимо иметь в виду физические свойства обрабатываемых деталей. Так как от этого зависит скорость работы изделия. При изготовлении шлифовальной машины в качестве «сердца» прибора используют двигатели от электроприборов, например мотор из стиральной машины, болгарки.

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Предлагаем изучить подробную инструкцию, как сделать гриндер самостоятельно, без дополнительных трат. Однако, придётся постараться и кое-где приложить немалые физические усилия и рвение.

Из чего можно сделать привод для гриндера

Привод для гриндера – один из самых основных элементов конструкции. К выбору «сердца» машины стоит подойти основательно.

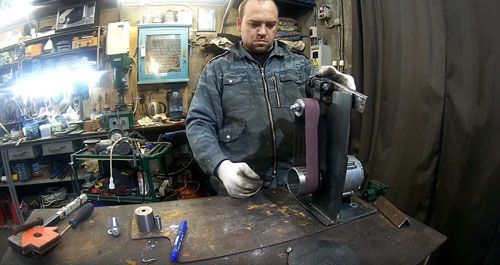

Самодельный гриндер с двигателем от стиральной машины

Разберём подробно все этапы работ. Мы решили сделать небольшую насадку на дрель под стандартную ленту 75×457 мм

Для работы мы также приобрели дверной доводчик.Закручиваем выточенную заранее заготовку на вал. Закрепляем ведущий ролик болтом. Сам мотор, как вы видите закреплен на жёсткой подставке. Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).Обрезаем лишнюю часть болта

На всякий случай в болту делаем прорезь, если вдруг будет необходимо снять вал.Разбираем провода для подключения: коричневый и красный стартер, щетки – серые.К станине привариваем деревянную основу, которая погасит некоторую вибрацию.Выравниваем положение нашего «доводчика», обратите внимание, важно обеспечить ему правильную фиксацию на станине!К ручке крепим на болт 10-ку, к ней крепим регулировочные гайки и сами ролики, устанавливаем подшипники. Их подбираем по ширине лентыИсходя из натяжения ленты, затягиваем доводчик в нужном положении. Выравниваем конструкцию так, чтобы лента была достаточно натянута

Выравниваем конструкцию так, чтобы лента была достаточно натянута.

Иллюстрация	Описание действия
	Для работы потребуется обычный коллекторный двигатель от старой стиральной машины.
	Проверяем положение вращающего вала лазером

Такой гриндер прекрасно справится с ремонтом затупившихся свёрл, заточкой ножей, а также мелких деталей.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Покажем этапы работ. К слову, вариантов – сотни и сотни. Рассмотрим некоторые фотографии, которые помогут определиться с вариантом, который подойдет для ваших целей. Такие гриндеры помогают выполнить несложные работы.

Также на основе дрели можно сделать устойчивую конструкцию на станине. Такие гриндеры могут помочь подточить ножи или любые плоские детали.

Гриндер из болгарки своими руками: чертежи

Это один из самых «ходовых» гриндеров, которые можно сделать своими руками. Обычно его используют для мелких работ, для затирки сварочных швов, заточки мелких деталей. Особенно, если зафиксировать такую конструкцию на столе, то можно справиться и с более сложными задачами. К примеру, такой гриндер можно использовать для правки режущего инструмента или заточки ножей, топоров и т.п.

Гриндер с двигателем от стиральной машины

Нам понадобятся следующие материалы и инструменты:

• • Двигатель от стиральной машины.
  • Абразивная лента.

• Две стальные пластины.
• Ушки, болт, шайба.
• Ролик.
• Сварочный аппарат.

Устанавливаем на мотор две пластины. На пластины прикрепляем шайбы. Данные крепления обеспечат надежную установку двигателя на раму.

Используем ленту 610×45 миллиметров. Болт, ролик и ушки нужны для механизма, контролирующего положение роликов. В металлической пластине вырезаем отверстие для мотора. Привариваем к раме металлическую пластину. Также крепим уголок для двигателя, чтобы он прочно фиксировался на нем. Монтируем шкив на вал двигателя. Затачиваем ролики, в них будут установлены подшипники.

Выбираем место для крепления удерживающего механизма главного ролика. Выправляем общую конструкцию, чтобы абразивная лента была максимально натянута.

Сверлим отверстие для болта, впоследствии контролирующем всю установку. Это позволит регулировать уровень натяжения ленты. Также позволит контролировать угол наклона роликов.

Самоделка с двигателем от стиральной машины позволяет заточить мелкие детали.

Как правильно расположить станок

После окончательной проверки работы шлифовального станка следует оптимально разместить его в мастерской или гараже

При этом следует обращать внимание на ряд параметров:

1. Удобная рабочая площадка поблизости от станка. Обработанную деталь нужно куда-то класть.
2. Расстояние до розетки и длина сетевого кабеля.
3. Удобная высота столешницы для длительной работы мастера.
4. Возможность защиты детей от работающей конструкции (высота, защитный кожух и экран).
5. Наличие источников света и их расположение (над гриндером или сбоку от конструкции).

Выбирая место установки, также ориентируются на требования пожарной безопасности. Рядом с установкой не должно быть горючих жидкостей и поверхностей.

Характеристики, которым должна соответствовать лента для шлифовального агрегата

Подбор абразивной полосы – важный этап во время сборки мини-гриндера своими руками. В первую очередь нужно определиться с протяженностью ленты и ее шириной. На геометрические параметры полосы оказывают влияние два основных фактора:

• размеры гриндера;
• назначение агрегата.

Тканевая основа лучше выдерживает поверхностное натяжение

Бесконечные абразивные полосы также подразделяются на типы по зернистости. Длина шлифовальных полос может быть разной (от 610 до 1830 мм). Такие ленты имеют ширину 50 или 100 мм. Первый вариант чаще всего встречается в агрегатах, собранных своими руками в домашних условиях.

Качественная абразивная полоса в обязательном порядке должна иметь эластичную основу из ткани

При выборе подходящего инструмента также необходимо обращать внимание на то, какое количество оборотов может выдержать полоса. Рекомендуется приобретать изделия, которые способны работать при 1500 об/мин

Такой вариант лучше всего подходит для изготовления ленточного гриндера своими руками. Чертеж, составленный ранее, должен содержать информацию о габаритах абразивной полосы и других ее характеристиках.

Хорошая лента обязана иметь высокую абразивную стойкость. От этого показателя зависит резистентность ленты к износу. Для самодельных аппаратов рекомендуется использовать ленты, протяженность которых составляет не более 123 см. Абразивная полоса должна быть не только устойчивой к износу, но и иметь хорошую сопротивляемость к высоким температурам, образующимся во время трения о заготовку во время работы.

Стоит отметить, что ленты небольшой длины гораздо более подвержены износу, нежели изделия большей протяженности

Специалисты советуют обратить внимание на картинки с изображением готовых изделий. Фото аппаратов позволяют дать ответ на вопрос о том, как сделать гриндер своими руками

Чертеж устройства можно значительно упростить, если в его сборке используются уже готовые элементы, приобретенные отдельно.

От выбора ленты зависит скорость и качество обработки изделий

И, наконец, особое внимание необходимо уделить месту склейки абразивной ленты. Стык двух концов полосы должен быть максимально аккуратным, без каких-либо дефектов или выступов

Как склеить ленту для шлифовального агрегата самостоятельно

Ленточные шлифовальные аппараты содержат пружину, которая выполняет очень важную функцию: натягивает просевшую в результате износа ленту. Смена ленты производится несколько раз даже при обработке небольшой заготовки. Это следует запомнить.

При сборке гриндера своими руками из фанеры или металла абразивную полосу можно изготовить самостоятельно. Склейка такой ленты – сложное мероприятие, которое не терпит ошибок. В интернете существует множество советов о том, как правильно выполнить склейку ленты, однако многие из них являются неверными.

Процесс склейки выглядит следующим образом. Вначале нужно подобрать наждачный материал на тканевой основе. Затем стоит подготовить оба конца абразивной полосы. Для этого производится их зачистка. Шов на полосе выполняется исключительно методом «встык». Специалисты обязательно рекомендуют усиливать склеенную ленту с внутренней стороны посредством плотной полоски ткани, которая фиксируется с помощью специального клеевого состава.

Склейка ленты – сложное процесс, который не терпит ошибок

Для того чтобы соединить концы абразивной полосы, требуется приобрести специальный клеевой состав. Лучший вариант – применение эластичного клея. Экономить при этом не стоит, так как дешевые средства, как правило, не отличаются хорошим качеством.

Перед началом склеивания необходимо подготовить полосу для ленточного наждака. Гриндер своими руками (из подручных материалов) нуждается в надежной абразивной полосе, которую сложно выполнить в домашних условиях. Процесс производится с применением клеевой палочки, которая устанавливается на термопистолеты. Вначале производится подогрев состава. Для этого можно воспользоваться обычным феном, который есть в каждом доме.

Конструкция

В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.

При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.

Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.

В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.

Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.

Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.

Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.

Как сделать шлифовальный станок (гриндер) из стиральной машины

В продолжение рубрики «Самоделки» расскажем о том, как можно изготовить шлифовальный станок из двигателя от стиральной машины. Из мотора от стиралки своими руками можно смастерить ленточный и точильный аппараты.

Ленточный обладает быстрой шлифовкой, им можно обрабатывать стекло, а также другие хрупкие материалы. Хорошо полирует изделия. Действующий элемент — абразивная лента с грубым напылением.

Точильный предусматривает заточку металлических деталей, сможет придать нужную форму, сделает гладкую поверхность. Основной действующий элемент — шлифовочный круг.

Как сделать ленточный гриндер из стиральной машины

Основные составляющие:

• электродвигатель;
• станина;
• подвижный узел;
• вал;
• металлические уголки;
• абразивная лента.

Движок берем у стиралки. Желательно асинхронный, мощностью до 300 Вт, оборотом до 3000.

Изготавливаем самодельный подвижный узел. Для этого потребуются:

• уголочки (3 см — 2 шт., 40 см — 1 шт., 15 см — 1 шт., 25 см — 1 шт.);
• пара больших болтов;
• около десятка гаек;
• шпилька;
• пружина;
• небольшой лист металла (3х10 см);
• шайбы, гайки, маленькие болтики.

Составляющие элементы валика делаем сами либо покупаем в магазине.

Основной болт удерживают пластины. В них заранее проделываем отверстия, нарезаем резьбу. Затем пластины необходимо приварить к низу уголка в перпендикулярном направлении.

Сверху самого длинного уголка делаем отверстие, вкручиваем в него короткий болтик и крепим кусочек вспомогательного уголочка. К нему в дальнейшем прикрепляется валик и подшипниковый механизм. Вспомогательный уголок не нужно прикреплять вплотную, он должен слегка качаться со стороны в сторону, так как от его движений зависит регулировка абразивной ленты.

Далее нужно собрать элементы валика воедино, затем прикрепить к уголку. Хватка должна быть средней, туго затягивать не стоит, но давать большую свободу тоже не рекомендуется. Подшипники крепим сваркой, на торцы вала нужно закрутить гайки.

Рядом с валиком проделываем отверстие для шпильки. Один ее конец должен упираться в основание уголка, а на другой — прикручиваем две гайки. Закручиваться/выкручиваться шпилька должна строго по резьбе.

Подвижный угол готов. Осталось подключить мотор от стиральной машинки, затем соединить его с нашим механизмом. Для защиты движок нужно покрыть тонким листом металла. Затем прикрепляем его к станине. Ее можно сделать из металлического листа, уголков. А можно электродвигатель крепить к верстаку.

В нашем случае движок от стиральной машины-автомата идет с длинным валом. Если у вас длина недостаточна, нужно будет придумать какие-то приспособления, чтобы ее увеличить. На вал одевается втулка, выточенная из дерева, на нее крепится абразивная лента. Подвижный узел прикрепляем над мотором. Вот и все. Станок готов.

Чтобы информация лучше усвоилась, предлагаем посмотреть видео о том, как собрать такой шлифовальный аппарат:

Как сделать точильный гриндер

Такой станок делается легче предыдущего. Необходимые детали:

• двигатель;
• шлифкруг;
• наждачная бумага;
• вал;
• стальные уголки;
• саморезы;
• станина;
• ДСП.

От двигателя потребуется мощность минимум в 150 Вт, однофазный тип работы. Схема подключения данного движка стандартная.

Шлифовочный круг крепится к двигателю. Для этого во фланце делаем три отверстия и нарезаем резьбу (тип М4).

Сам шлифдиск можно изготовить из дерева или ДСП. В нем также надо будет проделать три отверстия: одно для вала, остальные — для крепления к болтам и саморезам. Сверху диск покрывается наждачкой. Ее можно насадить на двухсторонний скотч.

Движок прикрепляем к станине, используя саморезы с уголками.

Затем устанавливаем диск, переходим к монтажу электрической части станка.

На стойки устанавливаем стол. Закрепляем болтами. Точильный гриндер готов. Для удобства пользования можно приделать к нему ручку.

Прилагаем видео, чтобы ознакомится с принципом работы данного станка:

Надеемся, статья была вам полезна. Не бойтесь экспериментировать. Мы уверены, что у вас все получится!

Гриндер своими руками. Чертежи с размерами

Основное внимание при разработке стоит уделить конструкции роликов, фиксации изделия при шлифовании и выбору мощности электродвигателя. Рассмотрим эти моменты подробнее

Конструирование роликов

Особо важно правильно изготовить головной, ведущий ролик. Он должен быть достаточно массивным, чтобы, обладая заметным моментом инерции, не сразу разгонять ленту до фактических значений окружной скорости

Учтём, что для привода самодельного ленточного гриндера будет с очевидностью принят стандартный электродвигатель, со скольжением не выше 9%, тогда эта скорость при номинальных 1500 мин-1 будет составлять не более 1380…1400 мин-1. С другой стороны из стали этот ролик изготавливать также нельзя: при пуске двигатель может сразу не провернуть массивный ролик.

Выход: либо использовать дюралюминий марки не ниже Д16, либо изготовить стальной ролик полым. При этом с увеличением диаметра ролика полость придётся выполнять глубже.

На ролике желательно предусмотреть торцевую канавку, ширина и глубина которой будет соответствовать сечению намеченной к применению бесконечной шлифовальной ленты. Этим исключается возможный сход ленты с одного из роликов, если их оси не будут расположены строго в одной плоскости.

Аналогичные канавки выполняются на ведомом и натяжном ролике. Их можно изготавливать из дюралюминия, и не вытачивать в них полости.

Особое внимание необходимо уделить шероховатости поверхности роликов. Она должна быть в пределах Ra1,25… Ra2,5

При большей шероховатости будет наблюдаться ускоренный износ ленты, при меньшей — возможно её проскальзывание в случае длительного шлифования.

Ролики ленточного гриндера должны обязательно устанавливаться в закрытые подшипниковые узлы на базе подшипников качения: так исключается случайное попадание частиц сошлифованного материала на оси роликов. Основное требование к подшипникам – соответствие его несущей способности фактическому числу оборотов двигателя.

Для крепления роликов на осях можно использовать обычные шплинты, либо выполнять ось в виде пальца с буртом, как это предписывает ГОСТ 9650. Выходной ролик должен иметь шпоночный паз для установки на вал электродвигателя.

Выбор электродвигателя и поворотного стола

В процессе изготовления гриндера своими руками важно верно подобрать привод. В большинстве случаев подойдёт двигатель с числом оборотов 1500…3000 мин-1, при мощности от 0,75 кВт (можно и больше – до 1…1,5 кВт, однако в этом случае повышенных скоростей шлифования может не выдержать материал бесконечной шлифовальной ленты)

Выбор мощности диктуется основной долей работ, которые предстоит выполнять на станке. Например, при преобладании чернового, силового шлифования (съём ржавчины, окалины, зачистка заусенцев) двигатель обычно выбирают помощнее, а номинальное число оборотов, наоборот, может быть уменьшено до 1200 мин-1. К концу выходного вала двигателя присоединяют ведущий ролик.

Учитывая, что при шлифовке выделяется значительное количество пылевидных отходов, корпус двигателя должен быть закрытым и обдуваемым, поэтому рекомендации использования в качестве привода двигателя от старой стиральной машины не стоит принимать во внимание

Проектируя самодельный гриндер, есть смысл заложить в конструкцию максимальную технологичность. Этому способствуют два обстоятельства:

• Изготовление поворотного стола;
• Наличие прижимной плоскости, на которую можно опирать шлифуемое изделие.

Первая задача решается так. Столик изготавливается с подвижным кронштейном, который имеет возможность поворота относительно горизонтальной оси на фиксированные углы.

Стол должен выдерживать заметные технологические нагрузки, а потому должен быть не тоньше 15…20 мм (для снижения массы детали целесообразно и здесь использовать дюралюминий).

В качестве прижимной плоскости целесообразно использовать раму станка. Для этого одну из поверхностей – ту, которая будет находиться у предметного столика – надо прошлифовать, и обеспечить ей максимальную жёсткость.

Монтажный блок. Увеличиваем возможности подъёмных механизмов

Талреп крюк-кольцо. Гост и размерный ряд

Понадобится

Для изготовления самоделки нам нужны будут вполне доступные и недорогие материалы:

• металл разный (уголок, профильная труба, полоса);
• резьбовые детали (гайки, шайбы, винты, болты, шпилька);
• пружины на растяжение и сжатие;
• болт с пластиковой головкой-ручкой;
• гильзы кабельные алюминиевые;
• подшипники;
• эмаль по ржавчине.

Некоторые операции можно выполнить вручную, но работа пойдет быстрее и легче, если в наличии будет:

• болгарка с отрезным диском;
• сверлильный станок;
• сварочное оборудование;
• дрель со сверлом и зенкером;
• угольник и карандаш;
• штангенциркуль и рулетка;
• керн и молоток;
• напильник по металлу;
• метчик, отвертка и ключи.
