Газовая горелка для кровельных работ: разновидности и основные правила по использованию

Можно ли сделать газовую горелку самому

Теперь обсудим возможность самостоятельного изготовления пропановой горелки. Конечно же, это все реализуемо, однако ввиду требований по герметизации всех деталей, а также высокой точности их изготовления, сделать это на практике становится очень сложным. А если взять в расчет невысокую стоимость заводских приборов, то и смысл в этом пропадает

Самой важной частью работы при сборке является изготовление узла подачи и смешивания топлива, поэтому часто при такой работе используются запчасти от других приборов. Давайте попробуем описать процесс самостоятельной сборки

Схема строения пропановой горелки

На схеме выше показано примерное строение пропановой горелки – основные элементы конструкции мы уже с вами разбирали. При сборке не будем изготавливать все, и воспользуемся запасными частями от прочей техники, которая может быть у вас в наличии. Нам понадобятся:

• вентиль из стали – взять его можно от любого баллона, предназначенного для хранения сжиженного газа;
• заглушка – ее обычно используют при перевозке газовых баллонов;
• от паяльной лампы мы позаимствуем жиклер, сопло которого должно составлять 0,8 мм;
• нужна будет и металлическая труба – ее внутренний диаметр должен составлять 10 мм, а толщина стеной быть не меньше 2 мм;
• деревянная ручка – эту деталь можно изготовить и самому.

Второй по значимости – это стаканПропановая горелка своими руками

Теперь давайте разберем наши шаги в работе:

• стальную трубу, которую мы будем использовать в качестве подводящей трубки, закрепляем в ручке. Сделать это можно при помощи клея;
• изготавливаем корпус и рассекатель из латунного прутка диаметром 20 мм. В корпусе нужно высверлить два радиальных отверстия диаметром в 5 мм, 4 отверстия делаются в стержне рассекателя (диаметр – 1 мм);
• осуществляется сборка – рассекатель запрессовывается в корпус с большим натягом. Внутрь корпуса устанавливается с зазором фланец так, чтобы внутренний диаметр корпуса был больше на 0,6 мм. Полученная таким образом щель будет тормозить газовый поток, подводимый к отверстиям запальника;
• из стального прутика необходимо выточить форсунку;

Компактная газовая горелка своими руками

• на задний конец трубки надевается подводящий шланг и фиксируется металлическим хомутом;
• на редукторе выставляется рабочее давление, и подается газ;
• ждем, пока из шланга не выйдет весь воздух, после чего поджигаем газ, внеся его в пламя газовой комфорки;
• после этого нужно отшлифовать торец. Пламя на горелке должно быть длиной 5 см;
• корпус с рассекателем надевается на наружную резьбу форсунки. Горелка должна выдавать ровное пламя без копоти – чтобы добиться такого эффекта, нужно медленно проворачивать корпус по резьбе на форсунке;
• свободное резьбовое соединение уплотняется ФУМ лентой.

Вне зависимости от того, используется заводская газовая горелка или самодельная, нужно строго соблюдать требования пожарной безопасности

На этом все. Надеемся, материал был для вас понятным и полезным.

Меры предосторожности в эксплуатации

ГВ горелка, как и любой инструмент, образующий пламя во время работы, является средством повышенной опасности.

Поэтому, применяя ее, необходимо соблюдать ряд правил, которые помогут обезопасить себя и окружающих, а также качественно выполнить запланированные процессы:

• регулярно осуществлять предварительный осмотр конструкции, убеждаться в исправности оборудования и в отсутствии риска утечки газа вследствие поврежденного рукава или соединений;
• во время поджигания газа не стоять перед соплом, не направлять огонь в сторону газового баллона, шлангов, людей;
• в процессе наплавления различных материалов тщательно контролировать пламя, не допускать чрезмерного нагрева и случайных возгораний;
• не выходить за пределы рабочего пространства с аппаратом;
• не работать вблизи газовых баллонов или газопроводов – безопасное расстояние составляет не менее 10 метров.

На рабочем месте должны присутствовать огнетушители, ящики с песком, которые помогут подавить очаг возгорания в случае пожара. При засорении соединительного шланга или стакана прибором пользоваться нельзя. Об этом могут свидетельствовать хлопки, обратные удары, перегрев оборудования.

Выявив подобные проблемы, следует выключить прибор, перекрыв подачу горючего. Для прочистки мундштука запрещается использовать проволоку и другие острые предметы.

Чтобы защитить глаза от вредного влияния инфракрасных и ультрафиолетовых излучений, желательно пользоваться специальными очками со светофильтрами. Работать нужно в чистой, не замасленной спецодежде, нескользкой обуви

Кроме того, следует правильно выполнять тушение устройства. В первую очередь перекрывается подача топлива, а затем отпускается рычаг.

Не рекомендуется оставлять инструмент во включенном состоянии при перерывах в работе: лучше потушить пламя. Если же планируется значительный перерыв, нужно перекрыть подачу газа и на баллоне, закрутив вентиль редуктора.

О том, как подобрать горелку для соединения медных труб, детально описано в следующей статье. Рекомендуем ознакомиться с полезным информативным материалом. Технология пайки горелкой приведена здесь, процесс изложен в мельчайших подробностях.

Горелка газовая: цена и характеристики некоторых популярных моделей

Газовоздушные горелки для кровли – самые безопасные инструменты. Они просты в применении, легки, способны создать пламя достаточно большой мощности. Современные производители предлагают модели, которые работают без кислорода:

• ГГ-2 – пропановая горелка для крыши. Это оптимальный вариант для мастеров, которые выполняют ремонтные работы собственноручно. Отличается приемлемой стоимостью;
• ГГ-2У – устройство, похожее на предыдущий вариант, но данная модель характеризуется укороченным вариантом газоподающего шланга для газовой горелки. Такое приспособление идеально подходит для выполнения работ в труднодоступных местах кровли, а также для проклейки стыков;

Перед покупкой горелки важно прочитать характеристики модели и проверить сертификаты качества

• ГГ-2С – модель, которая относится к профессиональным инструментам, работает на пропане. Главное преимущество приспособления заключается в том, что прибор можно использовать даже при сильном ветре. Устройство оснащено двумя вентилями и состоит из двух корпусов, благодаря чему проще управлять режимами работы устройства;
• ГГС1-1,7 – универсальная конструкция, которая, несмотря на небольшой размер и вес, характеризируется высокой степенью производительности. Устройство можно использовать лишь на ровных горизонтальных участках;
• ГГК-1 – эта горелка тяжелее предыдущих конструкций, оснащена очень прочным стаканом. Данная модель подходит для обжига старой краски, деревянных поверхностей, а также для выполнения гидроизоляционных работ. Топливо подается с помощью специального рычага.
• ГГС1-1,0 применяется для мелких работ незначительных объемов. Оптимально используется на крышах с большим углом наклона;
• ГГС1-0,5 употребляется при несущественных ремонтных работах. Характеризируется модель небольшим расходом топлива;
• ГГС4-1,0 состоит из четырех раструбов, благодаря которым выполняется одновременный прогрев всего рулона сразу. Применение такого варианта позволяет повысить производительность труда и сэкономить топливо;

Газовоздушные горелки для кровли считается самым безопасным инструментом

• ГВ-3 – пропановая горелка, предназначенная для сваривания и даже ручной пайки металла. Диаметр стакана составляет 5 см;
• ГВ-111Р используется для плавки битумных материалов, обжига слоя краски.
• ГВ-550 и ГВ-900 – очень удобные в применении конструкции, которые отличаются друг от друга лишь максимальной длиной пламени. Первая модель больше подойдет для выполнения задач в точках стыка кровли, а второй прибор позволяет проводить работу стоя в полный рост, так как длина факела доходит до 90 см;
• ГВ 500 используется для выполнения наплавляемых работ во время укладки кровельных материалов. Данная модель с легкостью расплавляет битум. Температура пламени газовой горелки ГВ 500 составляет 300 °С;
• ГВ-850 – горелка, имеющая особый вентиль, благодаря которому можно с высокой точностью регулировать количество подачи технического газа из баллона. Также здесь установлен рычаг, с помощью которого мастер корректирует длину факела. Данная газовая горелка работает не на чистом пропане, а на смеси, в составе которой содержится технический кислород. Цена газовой горелки для кровли ГВ-850 – 1700-2200 руб.

Как видим, выбор газовых горелок очень широк, а где купить горелку: в магазине или на сайте – зависит от желаний покупателей. Главное – прочитать характеристики модели и проверить сертификаты качества на изделие.

Газовые горелки просты в применении, легки, способны создать пламя достаточно большой мощности

Что это за оборудование?

Кровельная горелка – это металлическая емкость, которая оборудована форсункой и рукояткой из дерева. Рукоятка крепится к корпусу. Стакан на горелке выполнен таким образом, чтобы избежать затухания пламени от ветра при работе. Газ подается на стакан через трубку. Используется газ пропан. В баллоне он находится под давлением. На горелке есть вентиль, что позволяет без труда подавать нужное количество газа для горения. Также можно регулировать непосредственно длину пламени.

Для того, чтобы расход топлива в газовой горелки был сбалансированным, на устройстве устанавливается редуктор. Он и позволяет регулировать расход газа. Каждая газовая горелка оборудована так, что дополнительно подсасывается воздух из окружающей среды. Чтобы запустить устройство необходимо открыть газ и поджечь его спичками и или зажигалкой.

На каждой газовой горелке имеется устройство для регулировки режимов. Большинство горелок имеют режим ожидания. Это означает, что при паузах в работе горелка переходит в экономный режим и экономит газ.

Кровельная газовая горелка изготавливается из самых прочных и высококлассных материалов, так как при работе она нагревается до высоких температур. Длина самой ручки составляет около 1 метра. Это обеспечивает удобную работу с устройством. Вес самой горелки достигает полутора килограммов.

Устройство таких горелок немного другое. Они работают на мазуте или дизельном топливе. В таких горелках топливо подается под давлением камеру, после чего оно превращается в распыленное вещество. Топливо горит ровным пламенем. Оно также поджигается спичками или зажигалкой. Преимущество дизельного устройства заключается в том, что, в отличие от газовой горелки, с ним можно работать при холодных погодных условиях.

При укладке рубероида для покрытия крыши, без такого устройства, как кровельная горелка, невозможно обойтись. Так укладываются современные наплавляемые материалы.

Итак, всю работу условно делят на несколько этапов.

Для начала готовится основание для укладки любого материала. Покрытие очищают от лишнего мусора и при необходимости ровняют стяжкой из бетона. Площадь застилается рулонным материалом. При этом соседние листы должны ложиться внахлест один на одного. Ширина наложения должна составлять 9 сантиметров минимум. Затем необходимо провести разметку и назад свернуть рулоны, предварительно закрепить их у основания крыши при помощи горелки.

Горелку используют для того, чтобы нагревать нижнюю часть рулона и медленно раскатывать его по покрытию. Необходимо прижимать материал к основанию поверхности.

Придавливают материал с помощью ручного катка

Важно не оставлять воздуха под слоем рубероида. Недопустимы складки

В конце концов, все швы прогреваются горелкой кровельной. После того, швы еще раз прокатываются.

Нужно знать, что работать с использованием газовой горелки на улице можно только тогда, когда температура воздуха не составляет ниже 15 градусов ниже ноля. Если температура ниже 15 градусов, то используется горелка, которая работает на дизельном топливе или мазуте. Стоит отметить, что как газовые горелки, так и работающие на дизельном топливе отлично адаптированы к работам в не самых благоприятных климатических условиях.

Самая качественная горелка позволяет за один рабочий день проложить до 600 метров рубероида. При этом качество работы будет довольно высоким. Такое хорошее оборудование должно позволить работать горелке даже сильном ветре без задувания. Все работы ведутся под открытым небом на улице.

Рекомендации по выбору ГВ горелок

Чтобы выбрать надежную и функциональную горелку, которая бы хорошо справлялась с поставленными задачами, нужно понимать особенности ее конструкции и учитывать несколько важных критериев. От этого и зависит правильность выбора подобного изделия.

Выделим несколько ключевых критериев выбора ГВ горелок:

1. Длина и масса устройства.
2. Рабочий газ.
3. Мощность теплового потока.
4. Диаметр мундштука.
5. Способ регулирования силы потока газа.
6. Метод поджига.
7. Температура нагрева.

Далее рассмотрим подробнее основные параметры, на которые стоит смотреть перед покупкой.

Диаметр стакана и длина горелки

Первое, на что следует обратить внимание, – устанавливаемый на наконечнике мундштук или стакан. Он должен быть выполнен из качественных жаропрочных материалов, которые локализуют зажженное пламя и защищают его от порывов ветра

Диаметр стакана может составлять от 30 до 80 мм и выбирается в зависимости от необходимой силы огня. Чем шире стакан, тем мощнее и обильнее будет вырабатываемое пламя.

Конструкция переносных ГВ горелок состоит из металлического стакана, пускозатворного вентиля, удлинительной трубки-шланга, через которую подается кислород и горючий газ, а также ручки-держателя. Устройство оснащено системой подсоса внешнего воздуха

Важный функциональный нюанс – длина горелки. Короткие устройства длиной до 50 см подходят для частичного ремонта, локального нагрева, плавления отдельных участков материала. Для более объемных работ целесообразнее выбирать горелки от 80 см.

Мощность пламени и вес оборудования

Следующий момент – мощность потока газа на форсунку, определяющая силу и длину пламени. Зачастую этот параметр регулируется вентилем. В некоторых моделях присутствует рычажный клапан, который позволяет использовать устройство в рабочем и дежурном (ожидающем) режиме.

В дежурном режиме поддерживается небольшое пламя при минимальном расходе газа, что позволяет значительно экономить горючее, когда нет необходимости применять устройство на полной мощности. К тому же, горелки с рычагом удобнее: в них не нужно постоянно откручивать и закручивать вентиль

Большинство приспособлений разжигаются обычной спичкой или зажигалкой. Модернизированные варианты горелок оснащены пьезоэлементом, обеспечивающим более удобный поджиг.

Температура выпускаемого пламени может достигать 1500 °C и более. Максимально возможные параметры подбираются с учетом предполагаемого вида работ и конкретных условий эксплуатации горелки.

Оборудование для кровельных работ снабжают несколькими газовоздушными установками – форсунками. Некоторые изделия комплектуются дополнительными насадками для разных видов операций.

Примерный вес приспособлений в зависимости от модели – 0,5-1,5 кг. На этот параметр влияет конструктивное исполнение и функциональные особенности прибора. Вес должен позволять легко удерживать устройство в руках и не вызывать чрезмерную физическую усталость, что сильно ограничивает продолжительность работ.

Материал изготовления и комплектация

Также необходимо смотреть на материалы, из которых изготовлена горелка. Поскольку в процессе работы прибор нагревается до высоких температур, они должны быть качественными и сверхпрочными.

Чтобы не получить ожоги в процессе проведения различных операций, стоит внимательно выбирать рукоятку

Важно, чтобы ручка была оборудована держателем, сделанным из термостойкого пластика или прочной древесины

Перед тем, как приобрести устройство, следует обязательно проверять надежность соединительного шланга, герметичность стыков и соединений, целостность стакана. Любой незамеченный дефект может привести к серьезным последствиям.

Описание, устройство и принцип работы

Устройство газовой горелки

Газовые горелки по своей сути – это переносные факелы, сжигающие смесь пропан-бутана и воздуха. Конструктивно, все ручные газовые горелки состоят из металлического стакана, внутри которого расположена газовая форсунка на длинной трубке, с пластиковой рукояткой или рукояткой, сделанной из дерева с регулятором или краном для корректирования потока подачи газа.

Газ подается из баллона по шлангу под давлением.

Принцип работы горелки можно представить таким образом:

1. Газ под давлением подается через шланг к крану на горелке.
2. Посредством открытия крана регулируется поток газа на форсунку горелки.
3. Зажженная форсунка через стакан подает пламя на разогреваемую поверхность.

Большинство ручных кровельных горелок разжигается от спички или зажигалки, но более современные типы инструмента оснащаются пьеза розжигом, что существенно облегчает работу с ними. Конструкция стакана устроена таким образом, что имеет подсос воздуха, а зажженное пламя не задувается даже очень сильными порывами ветра.

Ручные газовые горелки в основном применяются для производства кровельных работ. Но вместе с тем, на этом область применения инструмента не оканчивается, такой инструмент может с успехом быть применен и в других строительно-монтажных работах, где необходим быстрый локальный нагрев материалов, например, при прокладке трубопроводов при гидроизоляции сварных стыков, при снятии различных покрытий, при разогреве битумной смеси в дорожных работах.

Устройство и принципы работы газовой горелки

Газовая горелка является устройством, которое позволяет, контролировано сжигать газообразное топливо, смешивая его с воздухом, и при этом формирует огненный факел.

Горелка работает по принципу подачи под давлением газового топлива в смеситель, где смешивается с кислородом. После чего образованная смесь поджигается на выходе диффузора, образовывая огненный факел.

Конструкция газовой горелки состоит из следующих деталей:

• Металлический стакан с круглыми отверстиями по бокам.
• Форсунка для распыления газа.
• Пластиковый или деревянный держатель.
• Резиновый шланг для подвода газа к корпусу горелки.
• Вентиль регулировки подаваемого газа и длины пламени.

В зависимости от модели горелки имеют следующие отличия:

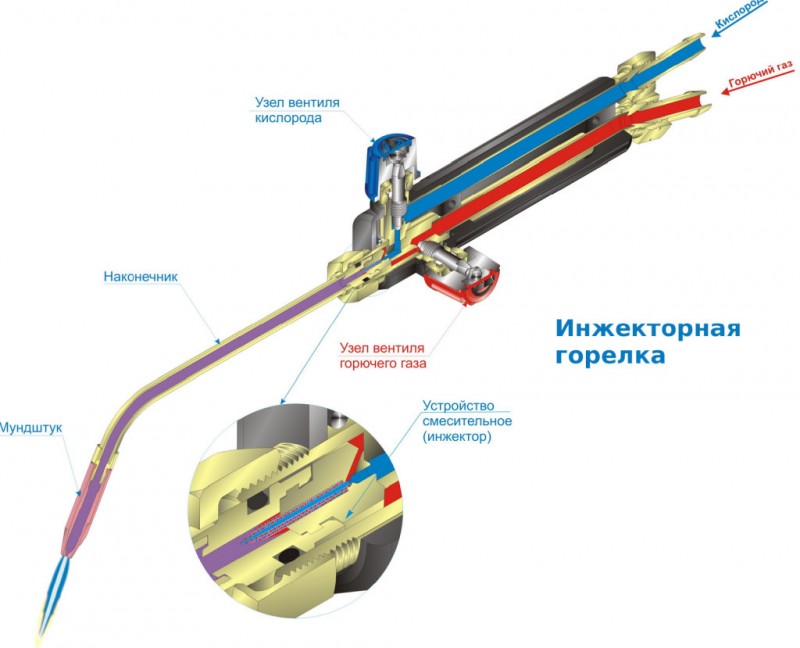

• Подача топлива инжекторная и безынжекторная.
• Мощность и расход газа.
• Количество подаваемого пламени. Есть однопламенные и многопламенные.
• Способ применения устройства ручной и механизированный.

Длина горелки в зависимости от её конструкции составляет от 0,8 до 1 метра вес около 1,5 килограмма. Также в зависимости от модели газовые горелки могут быть оснащены различными режимами экономии топлива.

Модели газовых горелок для кровли

Для работ по укладке кровли используют определённый тип устройства следующих моделей:

• ГГ-2 пропановая горелка для подготовки и проведения гидроизоляционных работ. Хорошо подходит для кровельных работ небольшого масштаба. Рекомендовано использовать начинающим мастерам. Преимущественно низкая стоимость.
• ГГ-2У аналог предыдущей модели отличается укороченной газовой магистралью. Предпочтительно используется в труднодоступных местах при кровле.
• ГГ-2С является профессиональной горелкой, и также работает на пропане. Имеет два вентиля для точной регулировки режима работы и возможность эксплуатации в сильно ветреную погоду.
• ГГС1-1,7 имеет небольшой вес, и размер является универсальной. Применяется для сушки и наплавления материалов на кровлю. Позволяет прогревать поверхность до 400 градусов.
• ГГК-1 воздушно-пропановая горелка оснащена тяжёлым стакан и рычагом подачи газа. Применяется для удаления краски методом обжигания на деревянных поверхностях и гидроизоляции кровли.
• ГГС1-1,0 имеет лёгкий вес и небольшие размеры. что позволяет применять её для гидроизоляции кровель с большим скатом.
• ГГС1-0,5 в основном применяется для незначительных ремонтов кровли и есть экономичной в плане потребления газа.
• ГГС4-1,0 имеет четыре стакана подачи пламени. Является экономичной и позволяет одному человеку обрабатывать значительный участок кровли за короткий промежуток времени.
• ГВ-3 применяется предпочтительно для прогрева металлов их сварки или пайки.
• ГВ-111Р применяется для наплавления на кровлю битумных рулонных материалов. Также используют для обжига старой краски на различных поверхностях.
• ГВ-550, ГВ-900 удобные и лёгкие в эксплуатации, отличаются длиной факела.
• ГВ-500 использую для наплавления битумных материалов. Позволяет прогреть нагреваемую поверхность до 300 градусов.
• ГВ-850 имеет инжекторный тип подачи топлива. Горелка оснащена вентилем для точной настройки подачи газа и рычагом регулировки длины факела.

Покупая газовую горелку, следует обратить внимание на такие показатели, как:

• Расход топлива.
• Длина огненного факела.
• Тепловая мощность.
• Длина и вес горелки.

Ценообразование газовых горелок зависит от марки производителя, и материалов из которых они изготовлены.

Применение горелок для кровли

Для ремонта и устройства кровли битумными материалами предпочтительно используют газовую горелку. При качественной горелке за 8 часов рабочего времени можно уложить около 600 квадратных метров наплавляемого материала.

Совершение работ по устройству и ремонту кровли любых типов с применением газовой горелки должно проводиться по всем правилам пожарной безопасности.

Для работ по укладке различных площадей кровли с применением газовой горелки есть определённые ограничения такие как:

• Позволяется зараз укладывать не более 500 метров квадратных.
• При укладе свыше 500 метров квадратных требуется наличие пожарных шлангов с водой.
• Доступ к пожарным кранам должен быть с четырёх сторон покрываемой кровли.
• Подача воды через пожарный шланг должна доставать в любую точку укладываемой поверхности.

Кроме кровельных работ, газовые горелки применяются в бытовых и производственных целях.

Какая качественнее: профессиональная или бюджетная?

Итак, профессиональные подрядчики закупают обычно дорогие профессиональные газовые горелки, которые надежны и безопасны в использовании. А вот домашнему умельцу для оборудования и ремонта крыши собственного дома подойдет и небольшой удобный инструмент без дополнительных притязаний. Будет ли хуже качество работы? Вовсе нет! Просто такая газовая горелка не подходит для промышленных работ, где ее используют едва ли не каждый день и где на первом месте – бесперебойность процессов и абсолютная безопасность.

Не приемлема также такая ситуация, когда бригада выезжает на новый объект (и, конечно же, сроки обязательно горят), а горелка – с дефектом. Нет ни времени, ни резерва для того, чтобы все останавливать и выезжать закупать новое оборудование. Тогда как при аккуратном обращении в руках у домашнего мастера даже самый китайский агрегат прослужит верой и правдой не один десяток лет. Особенно, если его использовать не чаще, чем раз в сезон.

И в итоге что при работе с массивной профессиональной горелкой, что с обычной, вы получите одинаковый результат. Но какой бы дорогой и профессиональной не была газовая горелка, перед каждым использованием обязательно проверяйте ее соединительный шланг, герметичность мест соединений и засорение мундштука. Подобные проблемы встречаются не часто, но, если пропустить какой-то дефект, есть риск серьезных последствий.

Хотя, если у вас появилась идея приобрести самую дешевую «зажигалку» (сколько там крыше гаража надо?), то мы поспешим вас отговорить. Дело в том, что если у газовой горелки окажется слабый редуктор, то толку от огня будет не больше, чем от той же паяльной лампы. Работа будет идти крайне медленно – пока нагреете одну часть листа, вторая уже успеет остыть. В итоге вам просто придется снять редуктор и работать без него на свой страх и риск.

Выводы и полезное видео по теме

Объяснение принципов работы, устройства и правил применения ГВ горелки на примере одной из моделей:

ГВ горелки – эффективное, мобильное, простое в использовании оборудование, предназначенное для широкого круга работ в различных сферах, предусматривающих применение огня или горячего воздуха.

Выбирая подобное оборудование, учитывайте все критерии и параметры, которые влияют на качество, удобство и безопасность выполнения целевых задач.

Хотите рассказать о том, как выбирали газовоздушную горелку или как использовали ее в деле? Поделитесь ориентирами выбора инструмента и технологическими тонкостями его использования. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы по теме статьи, публикуйте фото.
