Подключение гидроаккумулятора в систему водоснабжения: варианты и типовые схемы

Вертикальный и горизонтальный гидроаккумуляторы есть ли разница

Описываемые в статье баки монтируются по двум схемам: вертикально и горизонтально. Конкретный вид гидроаккумулятора следует подбирать, исходя из того, насколько компактно он впишется на участок, который будет отведен для его установки. Кроме того, в вертикальных и горизонтальных приспособлениях воздух из мембраны удаляется по-разному

Это важно. В вертикальных устройствах стравливание скопившегося кислорода осуществляется посредством предохранительного клапана (мы уже упоминали его). А вот в горизонтальных необходимо дополнительно устанавливать специальный трубопровод для удаления воздуха

Конструктивно добавочная магистраль состоит из шарового крана, слива и ниппеля (его называют выводным)

А вот в горизонтальных необходимо дополнительно устанавливать специальный трубопровод для удаления воздуха. Конструктивно добавочная магистраль состоит из шарового крана, слива и ниппеля (его называют выводным).

Обратите внимание на следующие нюансы:

• Вертикальные гидроаккумуляторы объемом менее 100 л никогда не снабжаются предохранительным клапаном. Стравливание воздуха в подобных приспособлениях выполняется посредством полного их опорожнения.
• Горизонтальные гидробаки разумнее подключать к наружным насосам, вертикальные – к погружным, установленным внутри специально отведенного для них помещения.

Возможность стравливания воздуха должна присутствовать в любом гидробаке. Если не освобождать оборудование от скопившегося в нем кислорода, в водопроводе очень быстро появятся воздушные пробки. Они не позволят вам эффективно эксплуатировать систему домашнего водоснабжения.

Правила монтажа

При установке гидроаккумулятора, нужно, строго придерживаться определенных правил.

Первое, что нужно сделать, это подобрать участок в тепловой сети, где аппарат будет смонтирован.

Специалисты, настоятельно, советуют крепить расширительный бачок в обратную трубу, по которой циркулирует охлажденная вода.

Важно! Агрегат должен быть установлен пред насосным оборудованием. Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль

Для того, чтобы обеспечить максимальную защиту сети от резких перепадов давления рабочей жидкости, на выходе из отопительного устройства, нужно смонтировать предохранительный вентиль.

У клапана то же предназначение, что и у гидроаккумулятора, но он способен выдерживать более высокие перепады давления.

Расширительный бак нормализует работу отопительной системы при незначительных скачках напора воды.

Прежде, чем приступить к монтажу, нужно выбрать место установки прибора. Не забывайте, что к устройству необходимо обеспечить свободный доступ, вам не должно ничего мешать добраться до регулировочного клапана воздушного отсека.

Между расширительным баком и насосом нельзя устанавливать запорную и регулирующую арматуру, она может существенно видоизменить гидравлическое сопротивление.

В помещении, где будет находиться гидроаккумулятор, температура воздуха должна быть не ниже 0 градусов. На поверхность приспособления не допускается воздействие механических нагрузок.

Приведение в действие редуктора для удаления воздуха из системы отопления частного дома, должно осуществляться, в соответствии с параметрами отопительной системы.

Если вы будете следовать всем вышеизложенным рекомендациям, то сможете собственными силами, без посторонней помощи, установить расширительный бачок.

В процессе выполнения работ следует строго придерживаться правил подключения, точно рассчитать оптимальный объем бака и использовать изделия, которые выполнены из материалов высокого качества.

Для чего нужен гидроаккумулятор в системах отопления, как его установить и настроить — предлагаем посмотреть в видеоролике.

Объем бака основной критерий выбора

Самый важный вопрос – как выбрать объем гидроаккумулятора для систем водоснабжения. Чтобы ответить на него, нужно свести воедино множество данных. Это и производительность насоса, и оснащенность дома водопотребляющим оборудованием, и количество постоянно живущих в доме людей, и многое другое.

Но в первую очередь, нужно определиться, нужен ли вам этот резервуар только для стабилизации работы системы в целом, или есть необходимость в запасе воды на случай отключения электроснабжения.

Внутренние баллоны разного объема

Если дом небольшой и оборудован только умывальником, унитазом, душем и поливочным краном, а живете вы в нем не постоянно, сложных расчетов можно не производить. Достаточно купить бак объемом 24-50 литров, его хватит для того, чтобы система работала нормально и была защищена от гидроударов.

В случае же с загородным домом для постоянного проживания семьи, оборудованным всем необходимым для комфортного быта, желательно подойти к вопросу более ответственно. Вот несколько способов, с помощью которых вы сможете определиться с размером гидроаккумулятора.

По характеристикам насоса

Параметры, влияющие на выбор объема бака, это производительность и мощность насоса, а так же рекомендованное количество циклов его включения/выключения.

• Чем выше мощность агрегата, тем больше должен быть объем гидробака.
• Мощный насос накачивает воду быстро и быстро выключается, если объем резервуара небольшой.
• Достаточный объем позволит сократить количество повторно-кратковременных включений, тем самым продлив срок службы электродвигателя.

Для расчета вам потребуется определить примерный расход воды в час. Для этого составляется таблица, в которой перечисляются все потребляющие воду приборы, их количество и нормы расхода. Например:

Таблица определения максимального расхода воды

Так как одновременно воспользоваться всеми приборами практически невозможно, для определения реального расхода применяется поправочный коэффициент 0,5. В итоге получим, что в минуту вы в среднем тратите 75 литров воды.

Как рассчитать объем гидроаккумулятора для водоснабжения, зная эту цифру, производительность насоса и учитывая, что включаться он должен не чаще 30 раз в час?

• Допустим, производительность равна 80 л/мин или 4800 л/час.
• А в пиковые часы вам нужно 4500 л/час.
• При безостановочной работе насоса его мощности вполне хватает, но вряд ли он проработает долго в таких экстремальных условиях. А если он будет включаться чаще 20-30 раз в час, то ресурс его иссякнет ещё быстрее.
• Поэтому и нужен гидробак, объем которого позволит отключать оборудование и давать ему передохнуть. При указанной частоте циклов, запас воды должен быть минимум 70-80 литров. Это позволит насосу одну минуту из каждых двух не работать, предварительно заполнив резервуар.

По формуле минимального рекомендуемого объема

Чтобы воспользоваться этой формулой, нужно знать установки реле давления, которое включает и выключает насос. Разобраться поможет следующая картинка:

Изменения давления в гидроаккумуляторе при включении и отключении насоса

• 1 – начальное давление Pвозд (при выключенном насосе);
• 2 – поступление воды в резервуар при включении насоса;
• 3 – достижение максимального давления Pmax и отключение насоса;
• 4 – расход воды при отключенном насосе. Когда давление достигает минимума Pmin, насос включается.

Формула же выглядит так:

• V = K x A x ((Pmax+1) x (Pmin +1)) / (Pmax — Pmin) x (Pвозд. + 1), где
• А – это расчетный расход воды (л/мин);
• К – поправочный коэффициент из таблицы, определяемый в зависимости от мощности насоса.

Таблица для определения поправочного коэффициента

Значения минимального (пускового) и максимального (выключающего) давления на реле, вы должны установить сами, в зависимости от того, какой напор в системе вам нужен. Он определяется по самой дальней от гидроаккумулятора, и высоко расположенной точке водоразбора.

Примерные соотношения установок реле давления

Чтобы выполнить регулировку реле давления, необходимо знать, как накачать гидроаккумулятор для систем водоснабжения воздухом, или стравить лишний. Для этого потребуется автомобильный насос, который подключается к баку через золотник.

Теперь можно вычислить объем. Для примера возьмем:

• А = 75 л/мин;
• Мощность насоса 1,5 кВт, соответственно К = 0,25;
• Pmax = 4,0 бар;
• Pmin = 2,5 бар;
• Pвозд. = 2,3 бар.

Получаем V = 66,3 литра. Ближайшие по объему стандартные гидроаккумуляторы, имеют объем 60 и 80 литров. Выбираем тот, что больше.

Это интересно: Как выбрать дровокол (видео)

Принцип работы гидроаккумулятора

Работа всех гидроаккумуляторов построена на едином принципе – мембранная камера с водой, изготовленная из полимерного материала, со всех сторон окружена воздухом, закачанным под определенным давлением, регулируемым специальным датчиком.

Поэтому давление жидкости в мембранной камере, а значит и во всей системе домашнего водопровода всегда стабилизируется воздушной прослойкой. Это значит:

• Система домашнего водопровода на 100% защищена от гидравлических ударов разного рода, поскольку оборудована датчиком, который открывает регулирующий клапан, стравливающий избыточное давление.
• При незапланированном отключении электричества, у пользователя всегда есть запас 50-100 литров воды, в зависимости от емкости, для обеспечения жизнедеятельности.
• Датчик уровня жидкости в емкости, подключенный к реле включения насоса, подающего воду в систему, настроен таким образом, что включает подающий воду насос только при необходимости. Это, во-первых, снижает расход электроэнергии, во-вторых, повышает долговечность деталей насоса.
• Вода в емкости гидроаккумулятора не имеет соприкосновения с водой, поэтому замена металлического бака никогда не потребуется в связи с его износом от коррозии.

Все эти показатели обеспечивают бесперебойную работу системы домашнего водопровода.

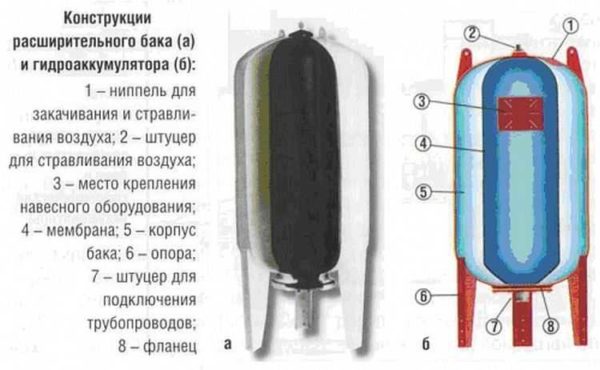

Устройство и принцип работы

От обычного накопителя гидроаккумулятор отличает более сложное устройство, которое заметно расширяет его функционал.

Он состоит из:

• металлического корпуса;
• внутренней мембраны;
• ниппеля;
• патрубка для воды.

Мембрана разделяет емкость на две части, одна предназначена для воды, а во вторую подкачивают воздух или инертный газ. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать напор воды в системе.

О том, для чего нужен гидроаккумулятор, сможет рассказать каждый, кто хотя бы раз сталкивался с проблемой низкого напора в системе. Иногда задачу решают с помощью повышающего насоса, но ГА – более эффективный вариант.

Внутри гидроаккумулятора находится мембрана¸ которая разделяет устройство на две части: для воды и для воздуха, поэтому ГА также называют мембранным баком

Его устанавливают в системе после насоса на наружном или внутреннем водопроводе, конкретная схема зависит от характеристик системы. Вода поступает в емкость и накапливается там, при этом благодаря мембране внутри создается давление, необходимое для нормальной эксплуатации автономного водоснабжения с безотказной подачей воды в краны.

Обычный накопитель не гарантирует подходящих характеристик давления для водопровода, так как напор создается только из-за разницы в высоте расположения точки забора воды и емкости с водой. А вот с ГА не нужно поднимать бак на чердак или эстакаду, так как можно подкачать воздух, чтобы создать желаемый напор.

Современная техника, например, машинка-автомат, гидромассаж, джакузи, посудомоечная машина, способна функционировать только при нормативных значениях давления в водопроводной сети. Да и обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабой струйкой.

Гидроаккумулятор обязательно используют в комплекте с реле давления, которое управляет насосом, подающим воду из скважины, колодца и т.п., и манометром, предназначенным для контроля и отслеживания рабочих параметров независимого водоснабжения.

Реле давления и манометр нужны для автоматизации работы насоса¸ а фильтры очищают воду от ненужных примесей и защищают гидроаккумулятор от повреждений

Реле настраивают таким образом, чтобы по достижении выбранного пользователем давления насос включался и отключался. Когда в гидроаккумулятор наберется достаточное количество воды, и давление достигнет максимальной заданной точки, насос выключится. Этот показатель по понятным причинам называют давлением отключения.

В процессе использования воды давление в баке постепенно уменьшается. Когда оно достигает минимального заданного значения (это так называемое давление включения), насос начинает работать. Вода поступает в емкость, давление растет, достигает предела, после чего насос отключается.

Затем вода снова убывает из бака, когда хозяева дома открывают кран, давление падает, реле запускает насос и т.д. Если исключить из этой цепочки ГА и реле, насосное оборудование будет включаться каждый раз при открывании крана. Такое использование дорогостоящей техники нерационально, поскольку ресурс ее работы ограничивается определенным количеством включений-выключений.

Гидробак может поставляться как отдельный агрегат или в составе насосной станции. В первом случае его подключают к погружному насосу через реле давления

Кроме того, насос подает воду стремительно, что может обернуться таким явлением как гидроудар. Для водопровода этакие нагрузки нежелательны, они могут повредить трубы. А гидроаккумулятор – это прочное устройство, которое станет буфером и защитит систему от нежелательного воздействия.

Наконец, гидробак позволяет создать некоторый запас воды. Даже при отсутствии электроэнергии какое-то время можно будет пользоваться водой, хранящейся в ГА. Конечно, это не такой большой запас, как в накопителе, но и он может оказаться очень полезным.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включиться только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.
• Создать небольшой запас воды на случай отсутствия электроэнергии.

Установка гидроаккумулятора в приямке

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

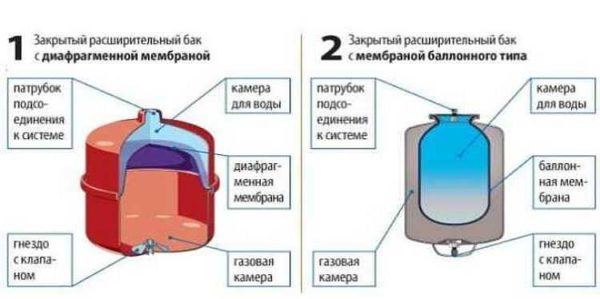

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Оборудование

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т.д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке.

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Пример комплектации насосной станции с насосом «Малыш».

Для автоматической насосной станции потребуются (минимальная комплектация):

— насос Малыш 750 р.

— шланг 3/4″ дюйма армированный, на давление до 6-8 атм.(для соединения насоса в колодце с гидроаккумулятором в доме и далее до точки разбора воды)

— фильтр грубой очистки 50р.

— гидроаккумулятор, емкость мин.20 л– около 1000 руб.

— обратный клапан 3/4 дюйма ( ставится перед гидроаккумулятором) 100р.

— манометр на 6 атм. 160 р.

— реле давления модели РДМ 5 цена ок.500р.

— штуцер с 5 сосками (пятерник) для соединения всего хозяйства между собой.

— хомуты для закрепления шлангов, прокладки уплотнительные, лен для уплотнения резьбы.

Монтируется система водоснабжения следующим образом. Гидробак с системой автоматики устанавливается в сарае или в доме и соединяется с насосом в колодце шлангом и электропроводкой. От гидробака по трубе вода подается потребителям. А теперь подробнее. Собираем узел автоматики: к реле давления подсоединяем два электропровода с вилками, на пятерник наворачиваем фильтр, манометр, реле давления и всю конструкцию вворачиваем в гидроаккумулятор. К фильтру подключаем обратный клапан с направлением потока в сторону гидробака.

Насос «Малыш» соединяем гибким шлангом с обратным клапаном. От пятерника на гидроаккумуляторе ведем трубу или шланг к потребитедю. С гидравликой все, теперь электрика. Устанавливаем две розетки для системы управления насосом – одну в колодце и к ней подключаем вилку насоса, вторую в сарае или в доме, где стоит гидроаккумулятор с автоматикой и к ней подключаем вилку выходного напряжения реле давления. Устанавливаем еще одну розетку рядом с гидроаккумулятором, поключаем к ней 220 в, опускаем в колодец насос и включаем вторую вилку реле давления в сеть. ВСЁ. Водоснабжение дачи готово! Насос работает и подает воду в бак с системой автоматики. Как только давление в баке достигнет установленного, реле сработает и выключит насос. Максимальное и минимальное давление в системе регулируется реле давления.

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Принцип работы типового гидробака

Гидроаккумулятор, он же гидробак, он же аккумуляторный или напорный бак – это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, которую иногда называют мембраной.

Прокладка прочно закреплена у горловины бака, где расположено отверстие для поступления воды. На противоположной стороне емкости имеется еще одно отверстие, оно предназначено для воздуха.

Здесь установлен обычный ниппель. Для чего все это сделано? Мембрана разделяет гидробак на два отделения. С одной стороны от этой прокладки находится вода, а с другой – воздух под определенным давлением.

Для измерения давления в гидроаккумуляторе используют манометр. Некоторые модели дополнительно снабжены фильтром, чтобы внутрь не попадали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья людей.

Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша находится вода, а с другой – воздух под давлением, что позволяет создать напор в водопроводной системе

При подключении гидробака к водопроводной системе вода из такого устройства поступает со стабильным напором, что позволяет улучшить качество водопроводной воды и обеспечить необходимые условия для функционирования бытовой техники.

Мембрана гидрообака содержит некоторое количество воды, которое постоянно изменяется, поэтому и мембрана постоянно растягивается или сжимается. При увеличении объема воды сжимается газ, возрастает давление. Регистрирующее пределы давления реле отдает команды насосу на включение/выключение

Например, для нормальной работы автоматических стиральных машин, гидромассажных устройств и другой подобной техники требуются определенные показатели давления в водопроводе. Практически всегда гидроаккумуляторы комплектуются специальным регулирующим устройством – реле давления.

Этот прибор можно настроить таким образом, чтобы он включал и отключал поступление воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере снижается.

Когда оно достигает минимальной отметки, реле давления в автоматическом режиме включает насосную технику, чтобы восполнить объем воды. В результате давление в гидробаке снова повышается. По достижении максимального установленного значения давления реле отключает поступление воды в гидроаккумулятор.

Эта схема позволяет составить представление о том, какое место занимает гидроаккумулятор в системе автономного водоснабжения частного дома

Такая система позволяет значительно сократить количество включений/отключений насоса, а это продлевает ресурс работы техники. Если бы насос был подключен к домовому водопроводу напрямую, количество циклов включения и отключения было бы значительно выше.

Наличие такого бака в водопроводной системе обеспечивает стабильность ее работы, а также и защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора постоянно находится некоторый запас воды, который может оказаться очень кстати, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет выбрать подходящее устройство, обеспечить его правильный монтаж и обслуживание.
