Все о габионах

Область применения

Первоначально габионы использовались в качестве поддерживающих элементов или как упорные стенки. Но со временем, область использования габионых конструкций существенно расширилась. Сегодня они используются не только как составная часть чего-либо, но и как самостоятельный элемент декора при ландшафтном дизайне. Достаточно взглянуть на многочисленные фото габионов, которыми наполнены многие специализирующиеся на ландшафтном дизайне интернет-сайты.

Современные специалисты по обустройству участков предлагают применять габионы в следующих случаях:

• В качестве каменного основания при обустройстве газонов. Помести габион на плоскости в нужно месте, вы получите прочную основу. Газон, разбитый на таких участках не смоет дождем или небольшим оползнем. А ведь именно этим опасностям подвергаются насаждения устроенный на склонах с большим градусом наклона;
• Для создания разделительных стен при зонировании участка. При помощи габионных конструкций можно легко разбить свой двор на игровую зону и место для отдыха. При этом кроме простой функции ограждения, габион будет еще и украшать вашу территорию;
• Оформление клумб, арок и других малых архитектурных форм. Габионы довольно прочные и легко выдерживают большие нагрузки;
• В качестве основания для дороже и садовых тропинок.

Но все же наиболее часто габионы применяют при создании подпорных стенок. В этой области они просто незаменимы, например, при оформлении берегов искусственных водоемов. Особенно если задумка подразумевает наличие водопада. Падающая вода может легко размыть любые укрепления, исключение составляют только габионные конструкции.

Как самостоятельно изготовить габион

Итак, чтобы самостоятельно сделать свой габион, необходимо разработать проект будущей конструкции, взяв за основу, например, фото из интернета. Для разработки проекта надо выполнить следующие действия:

• произвести замеры участка, на котором планируется установка будущей конструкции;
• разметить место установки габиона;
• составить чертеж будущей конструкции с указанием всех ее размеров;
• выбрать материал заполнения габиона;
• рассчитать количество материалов, из которых будет изготавливаться конструкция.

Схема устройства подпорной стенки из габинов коробчатого типа

Следует иметь в виду: для того чтобы вам точно хватило материалов, их количество, которое будет получено в результате произведенных расчетов, необходимо умножить на 10–15% (и приобретать их с таким запасом)

Выбирая сетку для будущего габиона, обращайте внимание на изделия с двойным кручением. Такая сетка более гибкая, при этом отличается более высокой прочностью и надежностью

Что потребуется

Для того чтобы изготовить габионы своими руками, вам потребуются следующие расходные материалы:

• скобы, при помощи которых будет выполняться соединение двух рядом стоящих стенок конструкции (вместо таких скоб, если их не удалось приобрести, можно использовать проволоку спиралевидной закрутки);
• геотекстиль;
• стальные штыри, которые необходимы для того, чтобы зафиксировать создаваемую конструкцию на месте ее установки;
• стальные расчалки, используемые в качестве элементов для стяжки двух противоположных стенок габиона.

Инструменты для работы

Кроме того, чтобы сделать габион своими руками, вы должны подготовить определенные инструменты:

• плоскогубцы;
• монтировку;
• отвес;
• лопату;
• молоток.

Поскольку при изготовлении габионов работать вам придется со стальной проволокой, то все работы лучше выполнять в перчатках из плотной ткани.

Устойчивость, надежность и прочностные характеристики, которыми отличаются такие металлические сетчатые конструкции, наполненные камнями, позволяют формировать с их помощью возвышенности и впадины на своем приусадебном участке, создавать искусственные водоемы и другие сооружения декоративного и практического назначения.

Чем выше рассчитываемая нагрузка, тем большего диаметра потребуется проволока для габиона

Создание габионов из сетки сварного типа

Габионы, элементы конструкции которых соединяются методом сварки, делают из более толстой проволоки, толщина которой, однако, не должна превышать 0,8 см. Отрезки проволоки, из которых создаются такие конструкции, укладываются перпендикулярно по отношению друг к другу, а в местах пересечения соединяются посредством сварки. Используя подобную технологию, можно изготовить забор из габионов своими руками, наполнив внутреннюю часть сварной сетчатой конструкции камнями крупной фракции.

При устройстве столбчатых габионов рекомендуется использовать сварные конструкции, особенно если они будут нести дополнительную нагрузку (калитки, ворота или пролёты)

Сетка, изготовленная из отрезков проволоки большого диаметра, соединенных между собой методом сварки, используется для создания:

• основания конструкции;
• подпорных элементов;
• опорных элементов конструкции.

Выбор материала для наполнения габионных конструкций

Одним из самых сложных вопросов, который приходится решать, изготавливая габионы своими руками, является выбор материала, которым такая конструкция будет заполняться. Критериями в этом случае являются:

• вкусовые предпочтения;
• финансовые возможности;
• условия, в которых будет эксплуатироваться создаваемый объект.

При выборе наполнителя для габиона в первую очередь стоит присмотреться к доступным в вашей местности материалам

Кроме натуральных камней, о которых уже говорилось выше, в качестве материалов для заполнения габионов можно использовать:

1. целый или битый кирпич;
2. битую черепицу;
3. отрезки пластиковых труб;
4. древесные спилы;
5. порезанные на куски автомобильные покрышки;
6. алюминиевые банки;
7. крупные шишки;
8. куски древесной коры и др.

2 Что собой представляют габионы и конструкции из них?

Габион – это изделие гравитационного типа (его устойчивость на грунте обеспечивается за счет собственной внушительной массы), представляющее собой объемную конструкцию в виде контейнера (корзины), изготовленную из металлической прочной сетки и заполненную, как правило, природным камнем либо иным наполнителем. Габионы бывают следующих видов:

• коробчатые – прямоугольной формы;
• коробчатые с диафрагмами – с внутренними перегородками из такой же сетки, как и стенки;
• матрасно-тюфячные – по форме похожи на матрас;
• цилиндрические.

Для изготовления всех типов габионных контейнеров применяется сетка из проволоки диаметром 2,7 или 3 мм, которая может быть без покрытия либо оцинкованной, с гольфановым покрытием, а для использования в агрессивных средах – с дополнительной полимерной защитой или ПВХ-оболочкой. Сетку сплетают из одинарной проволоки или двух, скрученных между собой. Ячейки у нее выполняются в виде шестигранников, размер которых 5×7, 6×8, 8×10 либо 10×12.

Фото габионных контейнеров

Габионные конструкции состоят из отдельных габионов одного или нескольких разных видов, скрепленных между собой в цельное монолитное сооружение вязальной металлической проволокой или специальными скобами. Их геометрическая форма, высота и ширина могут быть практически любыми. Эти характеристики зависят от типа и свойств объектов, которые габионные системы защищают (дорога, здания и так далее) и укрепляют (откос или склон), а получают их при проектировании в результате расчета конструкции.

Все габионные системы условно делят на 2 большие группы:

• конструкции, удерживающие либо поддерживающие неустойчивые склоны или откосы насыпей;
• конструкции, сооружаемые для защиты: склонов, откосов насыпей и их оснований от размывов; опор и береговых устоев мостов; морских и речных берегов от размывов; откосов от эрозии.

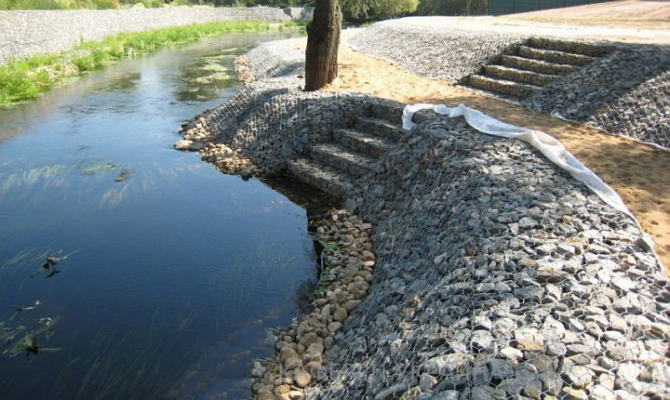

На фото — габионные системы для защиты речных берегов от размывов

Основные типы и краткая классификация габионных систем, а также область их применения:

• с использованием матрасов Рено из оцинкованной сетки, в том числе с ПВХ покрытием – для укрепления конусов путепроводов и мостов, водоотводных каналов, русел рек, морских берегов;
• система Террамеш (показана на фото) – декоративные и укрепительные работы на откосах и склонах повышенной крутизны;
• из цилиндрических сетчатых контейнеров Маккаферри – осуществление аварийных работ, для установки фундаментов под габионы других видов в водной среде;
• матрасы Геомак – для укрепления неподтопляемых склонов и откосов;
• с использованием коробчатых контейнеров из оцинкованной проволоки, в том числе с ПВХ покрытием – возведение подпорных стен из габионов, укрепление подтопляемых склонов и откосов, оформление спрямляемых речных русел.

Требования к сетчатым контейнерам

Сетка берет на себя важную функцию: она удерживает отдельные камни вместе. Материал должен быть прочным, а все необходимые соединения выполнены качественно. Прочность габиона зависит от того, насколько прочная использована стека. Можно выделить основные требования к изделиям на основании нормативных документов:

• прочность проволоки на разрыв 3000—5300 кг/м (точный предел прочности определяется в зависимости от диаметра сечения проволоки и размеров ячеек);
• наличие металлического антикоррозионного покрытия при эксплуатации в нормальных условиях и полимерной оболочки при использовании в агрессивной среде;
• проволока для связывания габионов на участке строительства не должна иметь разрывов;
• расход вязальной проволоки составляет 5% от общей массы металлического каркаса габиона.

Тип покрытия для проволоки назначается в зависимости от степени ответственности конструкции, условий эксплуатации (особенно влажности, которая приводит к повышению интенсивности коррозии) и прогнозируемому сроку эксплуатации объекта. В ВСН-АПК 2.30.05.001 03 приводятся следующие значения по срокам службы габионных каркасов для разных видов проволоки:

• оцинкованная — 35 лет;
• с гальфановым покрытием — 75 лет;
• с антикоррозионным покрытием и полимерной оболочкой — от 75 лет.

Сетка для габионов

На этапе изготовления, важным моментом является вопрос выбора сетки. Согласно стандартам производства, наибольшей популярностью пользуется сетка c60-c100. Что касается сырья для изготовления, то для габионов небольших размеров сетка даже может быть выполнена из пластика.

Наибольшей популярностью пользуется сетка для габионов из стали с оцинкованным покрытием. Она недорогая и достаточно прочная. Максимальную эстетику получила сетка из нержавеющей стали. Что касается прочности, то здесь передовые значения занимает сетка двойного скручивания, форма ячейки которой представлена шестиугольником.

Забор из габионов

Что касается размера ячейки, то под этим понимается расстояние между противоположными гранями и скрученными частями. Среди указанных размеров ячейки, популярностью пользуются варианты изделий: 8 на 10 и 6 на 8 см.

Что касается готовых вариантов на рынке, то зачастую такие габионы сделаны из сетки 8 на 10 см. На этапе ее производства применяется проволока, диаметром от 2,5 до 3 мм, включительно. Наличие кромочного элемента, диаметром 3,4 мм, гарантирует жесткость для сетки.

В случае если нагрузки на сетку будут незначительными, то с целью экономии можно купить изделия с меньшим диаметром, например, 2,2‒2,4 мм. Размер ячейки напрямую зависит от используемого камня.

Если вы решили применить сетку с ячейкой 8 на 10 см, то вам придётся вложить туда камень, фракцией не менее 100 на 150 мм. Важным критерием является то, что все камни должны не выпадать из ячеек.

Что касается менее популярной сетки 6 на 8 см, то диаметр ее проволоки составляет 2,4 мм, наличие жесткости на основе кромочного элемента, диаметром 3 мм. В продаже имеется много различных вариантов, включая сетку из стали с оцинкованной поверхностью.

Для эстетики и придания сетке желаемого цвета, производитель может наносить полимерное покрытие поверх оцинковки. Указанный размер ячейки предполагает монтаж камня размером от 70 до 100 мм, включительно.

Габионы для ландшафтного дизайна

Выбор той или иной ячейки исходит от вашего желания, а именно от того, какой камень будет лучше смотреться, крупный или, напротив, мелкий. Ориентируйтесь на цену. Например, сетка с размером ячейки 8 на 10 сантиметров весит меньше своего прямого конкурента, поэтому она стоит дешевле. Именно поэтому она является лидером продаж в России.

Разновидности

Существует три основных типа габионов, которые определяются геометрической формой контейнера; к базовым относятся следующие варианты:

Коробчатые (габионы Джамбо). Их параметры варьируются в широких пределах: ширина — 1-2 м, высота — до 1 м, длина — до 6 м. В длинных изделиях внутри устанавливаются дополнительные перегородки. Коробчатые формы удобны для укрепления оползневых участков, а также для сооружения высоких заборов.

Сварная конструкцияИсточник i.pinimg.com

Плоские (матрасы Рено). У широких и длинных габионов высота колеблется в пределах 30-40 см. Такая форма позволяет укладывать габионные конструкции с точным повторением рельефа поверхности. Матрасы Рено удобны для фиксации берегов и дна водоемов. Ими укрепляют склоны оврагов, используют как основу под габионы Джамбо.

Матрасы РеноИсточник consaltstroy-geo.ru

Цилиндрические (мешки, корзины). Гибкая конструкция, которую применяют в местах с возможным размыванием грунта, для подпорных стенок. Хорошо смотрится как декоративный аксессуар в виде колонок или столбиков.

Цилиндрическая конструкцияИсточник razuznai.ru

Помимо базовых разновидностей в ландшафтном дизайне задействованы и другие варианты этих технически несложных, но полезных конструкций: конусовидные, шарообразные, кубические, позволяющие украшать участок скульптурами из габионов.

Габион-шарИсточник cs2.livemaster.ru

Габионы своими руками

Габионы представляют собой изделия, составными элементами которых является каркас из металлической сетки и наполнитель из камней. Габионные сетчатые изделия используются для решения задач в различных сферах деятельности. Данная статья посвящена самостоятельному изготовлению габионов.
Преимущества
Достоинства, которыми обладают габионы, способствуют все большей популярности таких изделий:

продолжительный срок эксплуатации, который может достигать 100 лет;
экологичность материалов;
доступная стоимость материалов;
простота самостоятельной сборки и установки;
пластичность конструкции, возможность приобретать форму ландшафта, на котором…

Виды габионов и камней для них

Сам сетчатый каркас можно приобрести или изготовить в форме прямоугольной коробки с крышкой или без, цилиндрические, матрасно-тюфячные (прямоугольные или цилиндрические, укладываются горизонтально, как мешки).

Виды габионов

Ячейки могут быть прямо- либо шестиугольными.

Габионная сетка двойного кручения

Сварные конструкции, изготавливаются в произвольной форме и с необходимым в каждом конкретном случае размером ячеек, но с учетом фракции загружаемых камней.

Наполнитель не должен высыпаться сквозь ячейки

Важно, чтобы частицы наполнителя были крупнее ячеек каркаса на 30% для надземных конструкций и на 50% для подводных (фракция камней от 10 см и выше), иначе камешки будут вываливаться, нарушая целостность и гармоничность конструкции. Чаще всего применяется материал фракции 250 мм

К общей массе камней допускается добавлять одну десятую часть некондиционного материала.

При выборе камня необходимо ориентироваться не только на размер отдельных элементов, но и учитывать оттенок, степень морозоустойчивости (не менее F150), прочности, безопасности (уровень радиации до 0,2 — 0,5 микрозиверт в час). Форма камней играет важную роль, если изготавливается надземная декоративная конструкция, в остальных случаях этот фактор второстепенный.

Таблица. Популярные породы камней для заполнения габионов

Порода	Описание
Базальтовый щебень	Камень серого или черного цвета с вкраплениями зеленого, коричневатого, болотного оттенков (кварц, халцедон, кальцит, хлорит). Может применяться при строительстве заборов, для отделки фасадов, печей и т.д.
Валунный камень, булыжник	Плотные камни округлой формы. Могут иметь самые разные оттенки и состав. Габионы с булыжником используются для возведения защитных сооружений, подпорных конструкций, для упрочнения грунтов и т.д.
Песчаник	Горная порода со слоистой структурой. Песчаник может быть светло-желтым, коричневым, серым, иметь вкрапления других оттенков, в том числе синеватые переливы. Песчаник стоит недорого, при этом высоко декоративен, используется в ландшафтном дизайне для возведения альпийских горок, небольших ограждений и т.д. Ввиду не самой высокой прочности песчаник не применяют для ответственных укрепительных сооружений.
Кварцит	Также именуется розовым кораллом. Красивая осадочно-метаморфическая порода серо-малинового оттенка. Декоративный камень применяется при изготовлении уличной мебели, клумб, для отделки цоколя и фасада и т.д. Иногда небольшие габионы с кварцитом устанавливают в помещениях как украшение интерьера. Особенность породы — высокая прочность и долговечность свыше сотни лет.
Гранит	Прочный камень природного происхождения. В основе состава породы — шпат полевой. Гранит может быть красновато-розовым, серым, черным, коричневым, зеленым и даже голубым. Вкрапления обычно темные — черные или серые. Порода отличается прочностью и долговечностью, может использоваться для заполнения габионов любого назначения.

Красивые разноцветные глыбы эрклез, которые выглядят как настоящий арт-объект, — это всего лишь отходы стекольного производства. Оттенков эрклеза множества, но ландшафтные дизайнеры отдают предпочтение голубому, бирюзовому, зеленому стеклу.

Кусковое стекло

Применяется стекло при строительстве заборов как декоративная прослойка, для оформления водоемов, фонтанов, клумб и т.д. Эрклезом можно заполнить габионную арку, превратив ее в сверкающее произведение искусства.

Арка с подсветкой

Особенно эффектно эрклез смотрится с подсветкой LED-лентами, прожекторами, точечными светильниками.

Виды

Подпорные стены из габионов делятся на виды, определяющие сложность устройства их конструкции и позиционирование в окружающем ландшафте. Всего существует 3 основных типа:

• цилиндрические;
• коробчатые;
• плоские.

Каждый из них имеет свои особенности, которые стоит рассмотреть подробнее. Основные отличия заключаются в высоте и положении габиона в пространстве.

«Джамбо»

Подпорные стенки из коробчатых габионов так именуют за наиболее крупные размеры. Здесь используется сетка с шестиугольными или прямоугольными ячейками. Сами конструкции достигают ширины до 2 м при высоте до 100 см и длине в 6 м. Верхняя часть имеет крышку, закрепляемую проволокой. Внутри из-за больших габаритов устанавливаются дополнительные перемычки — диафрагмы. Габионы из коробчатых элементов могут соединяться сварным методом из заборной жесткой сетки.

При сооружении подпорных стен большой высоты такие конструкции монтируются в несколько ярусов. Нижний будет самым широким, второй же обычно имеет сужение на 0,5 м. Перепад ширины с верхним ярусом достигает 1-1,5 м.

Цилиндрические

Эти габионные стенки также именуют «мешками». Сфера их применения в основном ограничена созданием оснований при строительстве в условиях подтопления участка. Такие габионы более гибкие, но в ландшафтном дизайне их применение не слишком целесообразно. Впрочем, их успешно используют для укрепления крутых склонов.

Плоские

Этот вид конструкций известен под названием «матрасы Рено». Основным отличием этих подпорных стенок будет малая высота: от 17 до 30 см. Их используют на неровных поверхностях для создания более гармоничного и привлекательного ландшафта.

3 Преимущества и особенности систем

Основное преимущество конструкций из габионов перед иными видами сооружений для укрепления откосов – гибкость. Сетка, из которой изготавливают габионы, способна без разрыва противостоять любым нагрузкам, но в то же время она не является жестким элементом и может изгибаться. Благодаря этому габионные системы поглощают напор сдвигающихся, осыпающихся грунтов и воспринимают просадки, размыв почвы под своим основанием, реагируя на это лишь незначительным прогибом. Само сооружение при этом сохраняет целостность своей структуры и продолжает выполнять защитные функции.

Габионные системы обладают высокой прочностью и устойчивостью. Это достигается за счет надежного армирования наполнителя сеткой и способности всей конструкции воспринимать любые значительные нагрузки (ледовые, волновые, эрозионные, давление каменных и грунтовых масс и прочие) без разрушения, то есть благодаря гибкости сооружения. Монолитность системы обеспечивается прочным соединением соседних габионов между собой вязальной оцинкованной проволокой либо специальными скобами.

Фото габионных систем

Габионные системы характеризуются высокой водопроницаемостью. За счет этого они не подвержены гидростатическим нагрузкам и обладают отменными дренажными свойствами. Благодаря последнему качеству в большинстве случаев подпорные стены из габионов можно возводить без обустройства застенного дренажа. Габионные системы экологичны, а их эффективность со временем только возрастает. Их наполнителем является натуральный природный материал, а сами они буквально вживаются в окружающий ландшафт и становятся его неотъемлемой естественной частью.

Грунт отдельными частичками и целыми наносами заполняет пустоты габионов, уплотняется, и из него начинает прорастать различная растительность. От этого конструкция становится прочнее и органично вписывается в ландшафт, как это видно на фото. Период полной консолидации системы в зависимости от типа сооружения и климата варьируется от 1 года до 5 лет. По окончании этого процесса конструкция из габионов приобретает максимальную прочность и устойчивость, после чего срок ее службы становится практически неограниченным.

На фото — конструкция из габионов

Использование и возведение габионных конструкций характеризуются высокой экономичностью и скоростью. Сетчатые контейнеры в сложенном виде компактные и легкие. Их удобно и просто хранить и транспортировать. Для их установки не требуется:

• тяжелая строительная и специальная техника;
• привлечение высококвалифицированных специалистов;
• большое пространство и особые подготовительные операции – достаточно только выровнять поверхность почвы;
• обустройство дренажных систем.

Технология возведения габионных систем достаточно проста, а процесс их установки не требует много времени. По стоимости строительство сооружений из габионов обходится как минимум на 15 % дешевле, чем железобетонных. Расходы на ремонт и эксплуатацию тоже ниже и чаще всего равны нулю.

Применение габионов

Чаще всего насыпные сооружения используются в качестве ограждений. Причем забор может быть сплошным и непрозрачным либо иметь пропускающие свет и не препятствующие обзору вставки.

Интересный забор с эрклезом

Штакетник и габионы

Особенно эффектно смотрится ограждение со вставками из кускового стекла и светодиодной подсветкой.

Ограждение с подсветкой

Забор из габионов с подсветкой

Подсветка точечная

Ограждения могут быть высокими, даже более двух метров, а также совсем низкими.

Удачное сочетание ограды и клумб

Низкая ограда, предотвращающая смещение грунта

Насыпные конструкции применяются и в малоэтажном строительстве. Габионы устанавливаются в качестве внешней обшивки фасада, используются для строительства и отделки колонн. Выглядит эффектно и необычно.

Габион может использоваться для укрепления или украшения стен дома

Интересный проект с архитектурными габионами

Фасад из габиона

Схема фиксации фасада из габионов

Невысокие цилиндрические габионы можно установить перед въездом в гараж или около дома, закрепив на столбиках, например, автоматику для открывания входных ворот, датчики распознавания лиц владельцев, инфракрасные барьеры безопасности и оповещения и другую “интеллектуальную” автоматику.

Цилиндрические габионы — фото

Насыпными конструкциями может быть декорирован или укреплен не весь фасад, а только цоколь или лестница.

Каменная отделка цоколя

Цоколь и лестница из габионов

А рядом с домом или магазином всегда найдется место для велопарковки.

Велопарковка

В ландшафтном дизайне “каменные клетки” используются повсеместно.

1. Из сетки и насыпных камней можно изготовить высокие овощные грядки и клумбы любой конфигурации и размеров. Пределы возможностей ограничиваются лишь фантазией.

   Шарообразные сварные габионы

   Цветочные клумбы

2. Фигуры для украшения участка — новый тренд в ландшафтном дизайне. Сварные сетчатые конструкции, заполненные камешками, выглядят интересно, эстетично и совершенно не боятся непогоды.

   Ландшафтный декор

   Сварная габионная конструкция в форме черепашки

3. Из габионов можно соорудить прекрасный фонтан, причем как декоративный, так и питьевой. Главное — использовать качественную оцинкованную или нержавеющую сетку для каркаса.

   Фонтан

   Фонтан каскадный

   Такие разные габионы…

4. Габионы годятся для укрепления границ любых водоемов, а также сооружения декоративных прудов. Бортики могут быть высокими, если внутри — пластиковая емкость, бетонные или металлические стенки, прочная рулонная гидроизоляция.

   Пруд

   Пруд на загородном участке

5. Внешняя отделка уличных печей, грилей, барбекю, каминов габионами — одно из лучших решений. Ведь камни — материал с высокой теплоемкостью и абсолютно не горючий.

   Красивый гриль

   Уличная печь

   Печь-гриль из габионов

6. Уличная мебель из габионов массивна и устойчива. Ее легко можно оставить “зимовать” в саду. Но стоит помнить, что камни и стальная сетка — материалы холодные, поэтому необходимо дополнять столы, лавки и кресла деревянными антисептированными настилами и мягкими подушками для большего комфорта.

   Уличная мебель

   Уличные скамейки

   Стол и скамейки

   Садовая мебель из габионов

Забор из габиона

Чтобы соорудить забор из габионов своими руками, нужны материалы:

• сетка, изготовленная сварным способом, – она прочнее и выдерживает больший вес наполнения;
• трубы из стали для опорных столбов;
• камни крупного размера;
• мелкий щебень для внутренней засыпки;
• геотекстиль;
• ручной бур;
• паста цинковая;
• бетонная смесь для заливки ям;
• вязальная проволока;
• уголки металлические;
• метизы.

Забор из габионов занимает немного больше места, чем обычные конструкции, при изготовлении требует немало времени. Преимущества ограждения – не заливают фундамент, а каркасное сооружение можно ставить на сложных грунтах.

Изготовление фундамента для забора из габиона

Сделать забор из габионов своими руками поможет пошаговая инструкция:

1. Заранее размечают место под строительство. Определяют ширину и длину забора.
2. Зону расчищают от сорняков, деревьев, корней.
3. Поверхность выравнивают.
4. Ручным буром делают в грунте ямы под опорные столбы. Глубина ямы до 500 мм, шаг не более 2,5 м. Частота вбивания опор зависит от нагрузки и декоративных особенностей сооружения.
5. В подготовленные ямы ставят столбы, заливают готовой бетонной смесью. Оставляют состав набирать прочность не менее 4 суток.

Монтаж сетки

Поэтапная техника натягивания сетки:

• от рулона готовой сварной сетки отрезают куски нужной длины;
• всего полотен будет не менее 6;
• одно полотно – дно, остальные – стенки, крышка;
• укладывают дно, затем поочередно боковые стенки;
• связывают элементы проволокой;
• готовый короб устанавливают между столбами и фиксируют металлическими штырями;
• проволочную емкость прикрепляют к опорным столбам хомутами, гайками или болтами;
• заполняют каркас камнями, выбирая наполнитель нужных фракций;
• укладывают крышку, закрепляют ее проволокой;
• углы готового забора дополнительно фиксируют уголками.

Наполнение габиона камнями

Пошаговая инструкция установки габионов своими руками не будет полной без правил укладки камней.

Техника такая:

При высоте короба более 500 мм секции заполняют камнями одновременно и постепенно. Сначала укладывают материал на четверть высоты, затем дают камням осесть, при необходимости выстилают геотекстиль, делают стяжку из расчалок и продолжают укладку.
Матрасные габионы засыпают в 1-2 этапа. Сначала все секции наполняют на четверть, затем заполняют 1-2 секции полностью, третью и последующие засыпают наполовину. После стяжки расчалками продолжают укладку материала.
Выкладку камней делают выше верхней линии короба на 5-7 см. После усадки лишние элементы убирают, но чаще всего камни сами опускаются до нужного уровня.
Если рядом с первым коробом планируют установку (в длину) еще одного габиона, последнюю секцию первой конструкции оставляют пустой. Это нужно для последующего связывания габионов.
При экономии камня, большие фрагменты укладывают по внешним сторонам конструкции. В середину (до 1/3 расчетного объема короба) засыпают мелкий камень, твердый строительный мусор. Предварительно середину застилают геотекстилем.
Камни выкладывают плотно, чтобы не оставалось пустого пространства.
Ребра жесткости или распорки, которые устанавливают внутри габиона, монтируют до начала заполнения сетки камнями или в процессе поэтапной засыпки. Опытные мастера ставят ребра жесткости до момента закладки

Засыпной материал размещают осторожно, чтобы не повредить стяжки из проволоки.

При установке коробов на суше допустимо использовать строительный мусор. В емкостях, предназначенных для укрепления оснований в воде (пирсы, станции лодочные и пр.), короба заполняют только камнями.

Какие камни можно применять для габиона?

Разобравшись с монтажом габионов, определяют качество и форму засыпного материала. Применяют различные куски – круглые голыши, дикий камень, пластины. Размеры определяют по параметрам ячейки, чтобы фрагменты не вываливались наружу. Варианты выкладки также зависят от предпочтений хозяина. Например, плоские камни размещают по типу кирпичной кладки со смещением швов. Если применяют разноцветные фрагменты, выглядит такая кладка особенно эффектно.

В соответствии с требованиями к материалу, для габионов выбирают камни с нужными характеристиками:

• удельный вес для построек на улице 17,5/18 кН/м3, для строений в воде 23-25 кН/м3;
• прочность от 400 кгс/см2;
• морозостойкость от F350;
• стойкость к воздействию внешних факторов с учетом потери общей массы за период эксплуатации не более 5-10%;
• коэффициент влагопоглощения до 0,06%.

Чаще всего в качестве наполнителей применяют туф, плотный/мягкий известняк, трахиты, гранит, базальт, сланец. Декоративные габионы делают из стеклянного камня.
