Двигатель 1g-fe

Классы точности и правила маркировки

Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.

Предельные отклонения размеров по ГОСТу

Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.

Пример условного обозначения дюймовой резьбы

В такой маркировке содержится следующая информация о резьбе:

• номинальный размер (наружный диаметр) – первые цифры;
• число витков, приходящихся на дюйм длины;
• группа;
• класс точности.

Если возник вопрос- как определить тип и размер резьбы Соединительная арматура для труб и шлангов

соединения пользуйся таблицей ниже.

Обрати внимание на следующее:

• соединения с дюймовой резьбой выделены цветом
• рядом с размером дюймового шага в tpi указан размер шага в мм
• соединения с наружной конической резьбой обычно не имеют зарезьбовой канавки
• конические фитинги BSPT и NPT очень похожи, но у BSPT на шестиграннике есть метка – риска

Важный ахтунг – вполне возможны ситуации когда дюймовый и метрический шаги весьма близки по размерам (такое возможно на соединениях JIC).

Читать также: Скребковый конвейер принцип работы

В этом случае можно спутать дюймовую Резьба дюймовая цилиндрическая американская UNF (Unified Thread Standard)

UNC UNF и метрическую резьбы.

Резьбовой крепеж является одним из самых популярных для присоединения деталей, сборки изделий, оборудования, конструкций. Нет такой отрасли, где бы он не использовался. Характеристик резьбы много: шаг, поле допуска, количество заходов, номинальный диаметр, вид профиля и другие. Одна из таких – единицы измерения, дюймы или миллиметры.

Часто бывает ситуация, когда нужно заменить болт, шпильку или винт, но приобретенный по максимальной схожести “на глазок” крепеж не ввинчивается в посадочное отверстие. Одна из причин – попытка ввинтить в отверстие с метрической резьбой крепежное изделие с наружной дюймовой резьбой. Или наоборот. Такая ситуация часто возникает при замене крепежа на изделиях или оборудовании, произведенных в Великобритании, США, Японии, Австралии. Там дюймовая резьба является приоритетной.

Как отличить дюймовую резьбу от метрической? Есть два основных способа – измерением шага и диаметра или с помощью специального инструмента.

Измерение

Маркировка резьбы крепежной детали в метрической и дюймовой системах выполняется по разному. В метрической, это указание шага резьбы (расстояние между соседними нитками) в миллиметрах, тогда как в дюймовой – количество витков на один дюйм.

Определение типа и размера резьбы крепежа сводится к следующим операциям. С помощью штангенциркуля измерить диаметр. Затем с помощью дюймовой линейки или штангенциркуля измерить количество витков в одном дюйме и шаг резьбы. Можно воспользоваться и обычной линейкой с отмеренными 2,54 мм (1 дюйм = 2,54 мм). Шаг метрической резьбы на мелком крепеже можно узнать, измерив расстояние между 10 витками и полученное значение разделить на 10. Полученные значения следует сопоставить с таблицей ниже. Максимальное совпадение по диаметру, количеству витков, шагу указывает на размер и тип резьбы. Нужно отметить, что существует много разных видов дюймовых резьб. В таблице приведены наиболее распространенные в диапазоне диаметров от 8 мм до 64 мм.

Для измерения резьбы также можно воспользоваться резьбомером. Это его прямое назначение. Резьбомер представляет собой набор пластин с выступающими зубьями под конкретную резьбу объединенных на единой оси. Размер резьбы выгравирован или нанесен несмываемой краской на самой пластине. Проверка резьбы выполняется путем прикладывания к резьбе наиболее близких по размеру пластин. При полном совпадении, без зазоров резьбу можно считать определенной, а ее размер посмотреть на пластине резьбомера. Выпускаются резьбомеры отдельно под метрическую, дюймовую резьбу или под оба вида.

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ СРЕЗА ВЕРШИН И ВПАДИН РЕЗЬБЫ

1. Настоящее приложение содержит
информацию о предельных отклонениях среза (размера ) вершин и впадин наружной и внутренней резьбы, которые
являются исходными при проектировании резьбообразующего инструмента и не
подлежат обязательному контролю, если это не установлено особо.

2. Предельные отклонения размера  приведены на чертеже
и в таблице.

es — верхнее отклонение среза вершины и впадины
наружной резьбы; ES — верхнее отклонение среза вершины и впадины
внутренней резьбы;
ei — нижнее отклонение среза вершины и впадины
наружной резьбы; EI — нижнее
отклонение среза вершины и впадины внутренней резьбы

Черт. 3

Срез вершины наружной резьбы и внутренней	Срез впадины наружной и внутренней резьбы
Пред. откл., мкм
es = ES	ei = EI	es = ES	ei = EI
+75	+25	-50

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством
станкостроительной и инструментальной промышленности

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ
Постановлением Государственного комитета СССР по стандартам от 30.12.81 № 5790

3. ВЗАМЕН ГОСТ 6357-73

4. Стандарт полностью
соответствует СТ СЭВ 1157-78

5. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
	Вводная часть, 1.2, 3.6, 4.4

6. ПЕРЕИЗДАНИЕ

1. Профиль. 1 2. Основные размеры.. 1 3. Допуски. 2 4. Обозначения резьбы.. 4 Приложение. (справочное) Предельные отклонения среза вершин и впадин резьбы.. 4

Почему измерение происходит в дюймах

Различие между измерением диаметра резьбы металлической трубы в миллиметрах и дюймах часто приводит к путанице, ошибкам и трудностям выбора нужного изделия. Согласно классической линейной системе измерения 1 дюйм равен 25,4 мм.

Для измерения металлических труб пользуются специальным трубным дюймом, равным 3,324 см. Его особенность и уникальность состоит в том, что он охватывает не только величину внутреннего диаметра, но учитывает стенки трубы.

Основные инженерные расчеты выполняют по внутренним диаметрам, измерение труб по наружному диаметру бывает лишь в исключительных случаях.

Измерительной дюймовой системой исчисляются металлические газовые и водопроводные трубы, а для остальных видов применяется метрическая система измерения.

⇡# Конфигурация, методика и тестирование

Оценку эффективности охлаждения компонентов в корпусе системного блока Chieftec Chieftronic G1 и его уровня шума мы проводили на тестовой конфигурации, состоящей из следующих комплектующих:

• системная плата: ASRock X299 OC Formula (Intel X299 Express, LGA2066, BIOS P1.90 от 29.11.2019);
• процессор: Intel Core i9-7900X 3,3-4,5 ГГц (Skylake-X, 14++ нм, U0, 10 × 1024 Kбайт L2, 13,75 Мбайт L3, TDP 140 Вт);
• термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
• накопители:
  • для системы и бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
• корпуса:
  • Chieftec Chieftronic G1 (один 120-мм на выдув);
• блоки питания:

Десятиядерный процессор на BCLK 100 МГц при фиксированном в значении 43 множителе и установленной на первый (высший) уровень стабилизации функции Load-Line Calibration был разогнан до частоты 4,3 ГГц с повышением напряжения в BIOS материнской платы до 1,071 В.

Видеокарта во время тестирования была разогнана до частот 1600-1780(2055)/15600 МГц.

Оценку (ни в коем случае не сравнение) эффективности охлаждения компонентов в Chieftronic G1 мы провели, взяв в качестве эталона Thermaltake Core X71, дооснащённый шестью 140-мм вентиляторами be quiet! Silent Wings 3 на скорости 990 об/мин. В свою очередь, Chieftec Chieftronic G1 был протестирован не только с одним штатным вентилятором, но и ещё с одним Chieftec Tornado, размещённым на основании и затягивающим воздух внутрь корпуса.

Поскольку мониторинга оборотов у данных вентиляторов нет, а регулировка их скорости всё же возможна, то мы протестировали корпус в двух простых режимах: при максимальной и минимальной скорости вентилятора(ов). Добавим, что блок питания в корпусе был сориентирован таким образом, чтобы его вентилятор забирал воздух сбоку от радиатора процессорного кулера и выбрасывал его через себя наружу.

Сначала посмотрим на результаты тестирования температурного режима основных комплектующих в корпусах системных блоков на диаграмме.

В штатном режиме с одним вентилятором Chieftec Chieftronic G1 не блещет эффективностью охлаждения, но этого и следовало ожидать. На максимальных оборотах одного 120-мм вентилятора он проигрывает эталонному корпусу 4 градуса Цельсия по пиковой температуре процессора, 6 градусов Цельсия по температуре VRM материнской платы и от 4 до 8 градусов Цельсия по графическому процессору видеокарты. Но ситуацию можно исправить, всего лишь добавив в корпус ещё один 120-мм вентилятор, как мы и сделали. В этом случае Chieftronic G1 отстаёт от эталона на 1 и 3 градуса Цельсия по, соответственно, CPU и VRM и на 3-5 градусов Цельсия по температуре видеокарты. Вполне возможно, что ещё пара вентиляторов Chieftec Tornado поможет вывести этот корпус на один уровень с шестивентиляторным Thermaltake Core X71, но проверить это предположение у нас уже не было возможности. В целом можно сказать, что эффективность корпуса Chieftronic G1 находится на среднем уровне, как и у большинства моделей корпусов данного класса.

Теперь сравним уровень шума этих же корпусов в режиме без нагрузки на процессор или видеокарту.

Ну что же, с уровнем шума у Chieftronic G1 всё очень даже неплохо. Мы не стали добавлять на диаграмму результаты с одним штатным вентилятором, поскольку они вообще не отличаются от показателей в режиме с двумя вентиляторами Chieftec Tornado. Но даже в этом случае G1 оказался тише, чем Core X71, а при минимальной скорости вентиляторов вообще очень близок к субъективной границе бесшумности 33 дБА. Отметим, что вентиляторы не трещат и не резонируют, хотя у них нет никакой виброразвязки с шасси корпуса. Также кожух блока питания полностью «срезает» даже небольшой шум блока питания, и его абсолютно не слышно внутри.

Особенности цилиндрической резьбы

Такой вид резьбы как цилиндрическая, основан на резьбе под названием BSW (сокращение British Standard Whitworth, резьбы Витворта). Традиционное обозначение резьбы трубной цилиндрической- BSPP. Она полностью совместима с резьбами BSP (сокр. British standard pipe thread).

В соответствии с гост 6357 81 резьба трубная цилиндрическая обладает следующими характеристиками:

Профиль. По гост резьба цилиндрическая трубная имеет угол профиля при вершине, равный 55 градусам. Гребни и впадины резьбы скруглены, что упрощает герметизацию соединения: на острых гребнях что лен, что лента-герметик режутся, и зачастую собранные без использования краски резьбовые соединения протекают. Отклонение от перпендикуляра к трубе каждой стороны гребня резьбы должно составлять от 27 до 30 градусов, то есть допустима незначительная асимметрия. ГОСТ регламентирует возможный шаг резьбы, высоту исходного треугольника гребня резьбы и высоту рабочего профиля (разница в высоте между скругленным углублением между гребнями резьбы и скругленной вершиной каждого гребня) и радиус скруглений гребней и впадин между ними. Допускается вместо скруглений выполнить нарезку резьбы на трубе с плоскими срезами, но лишь в том случае, если полностью исключена возможность соединения этой резьбы с наружной конической.

Типичный профиль цилиндрической трубной резьбы

Основные размеры. Резьба трубная цилиндрическая гост 6357 81 должна иметь вполне конкретные соотношения шага резьбы, диаметра по вершине гребня, среднего диаметра резьбы и внутреннего диаметра (по углублению между гребнями). ГОСТом оно представлено в виде таблицы, где каждому диаметру соответствуют свои размеры в миллиметрах. Не только соотношения, но и сами диаметры резьб, разумеется, стандартизированы. Существуют резьбы от 1/16 до 6 дюймов. В наших условия, безусловно, список широко используемых резьб куда меньше полного перечня, так что можно не пугаться столь широкого разнообразия: закупаться плашками всех этих размеров для ремонта сантехники необходимости нет. В водопроводах квартир и частных домов можно встретить, как правило, трубы с резьбами от 1/2 до 1 1/2 дюймов, причем общее количество типоразмеров ограничено пятью. Длина свинчивания внутренней и внешних резьб жестко не регламентирована; однако резьбы с большой длиной свинчивания помечаются в обозначаются буквой L, и вот разница между нормальной (N) и длинной резьбой в ГОСТе приводится: все, что для определенного диаметра превышает некое пороговое значение, считается длинной резьбой и должно быть указано в обозначении.

Таблица основных размеров трубных цилиндрических резьб

• Допуски. Цилиндрическая трубная резьба гост6357-81 имеет ограничения по максимальному размеру допусков двух классов точности: А и В. Разница между ними ровно в два раза для всех диаметров резьб.
• Обозначения. Обозначение трубной цилиндрической резьбы обязано содержать, цитируя ГОСТ: букву G, указание размера резьбы, указание класса точности для среднего диаметра и, в случае использования длинной резьбы — букву L и длину в миллиметрах. Для левой резьбы в обозначение добавляются буквы LH. Типичное обозначение цилиндрической трубной резьбы- к примеру, G 1 1/2 — A — содержит последовательно: указание на то, что это именно трубная цилиндрическая резьбы; что она имеет диаметр в один и одну вторую дюйма и допуски класса точности А. В следующем варианте — G1 1/2 LH — B — мы, как легко догадаться, имеем дело с левой трубной цилиндрической резьбой диаметром один и одна вторая дюйма, изготовленной с допусками класса точности В и нормальной длиной. Резьба трубная цилиндрическая обозначениеG1 1/2 LH — B — 40 — то же самое длиной 40 миллиметров.
• Предельные отклонения впадин и срезов вершин резьб. В общем случае ГОСТ их не регламентирует; однако в техническом задании этот параметр может быть указан в том случае, если в силу каких-то причин при изготовлении требуется особая точность подгонки внутренней и внешней резьб.

Разумеется, в идеале свинчиваются строго одинаковые резьбы; впрочем, допустимо вкрутить в муфту с трубной цилиндрической резьбой трубу с трубной конической резьбой соответствующего диаметра.

Что такое резьба и ее виды

Резьба — это особой формы и размеров канавка, по спирали нанесенная на внутреннюю или наружную поверхность трубы или металлического стержня. Может наноситься на цилиндрические или конические поверхности. Характеризуется и отличается друг от друга формой канавки, высотой/глубиной рельефа и расстоянием между витками — шагом. Для того чтобы соединить две детали, они должны иметь одинаковую или совместимую резьбу, причем одна деталь должна быть с наружной, другая с внутренней резьбой того же типа и размера.

Вообще, резьбы делят на крепежные и ходовые. Ходовые применяются в элементах машин и обеспечивают движение. Нас больше интересуют те, которые применяются в быту и с которыми сталкиваемся в процессе ремонта и стройки. Это как раз крепежная резьба. О ней, собственно, и будем говорить.

Виды резьбы по направлению витков и поверхности

Еще стоит знать, что по направлению нанесения витков, резьбы бывают правые и левые, а по поверхности, на которые они наносятся — цилиндрические и конические.

Виды резьб

Трубная резьба имеет свой профиль, который дает герметичность. Служит она для несварного соединения металлических труб в трубопроводах, установки разного рода арматуры, подключения устройств. В последнее время резьбовое соединение применяют и на некоторых видах пластиковых труб, но там подход другой — она отливается, хотя суть та же.

Три вида трубной резьбы и их отличия

Есть три основных вида резьбы:

Метрическая. Отличить можно по острым вершинам витков и канавок. Форма — треугольник с углами 60°. Называется так, потому что ее параметры указываются в миллиметрах, а это единицы измерения метрической системы. Нормируется ГОСТом 9150-81.
Дюймовая. В ее основе тоже треугольник, но с вершиной 55­°. Она присутствует на деталях импортного производства. Как видите, отличие метрической и конической резьбы в углах.
Трубная. От метрической отличается чуть меньшим углом — 55°, а с дюймовой имеет одинаковый угол. Основное отличие в том, что грани скругленные

И это принципиально важно. Может быть нанесена на цилиндр (трубу), и тогда в название добавляется слово «цилиндрическая»

Нормируется ГОСТом 6357-81. При нарезке на конусе называется трубной конической резьбой.

Какая бывает резьба. Это соединительные — для соединения деталей

Еще могут пригодиться виды резьб, которые могут быть на импортной арматуре и комплектующих. Это резьба Витворта, которая обозначается BSW, если она имеет крупный шаг и BSF — с мелким шагом. Именно этот стандарт взяли за основу при разработке трубных резьб в СССР. Так что резьбы Витворта и трубные резьбы, изготовленные по стандарту, совместимы.

Виды резьбы и области их применения

Есть и другие профили, но они относятся к ходовым и очень специфичны. В обычных условиях не нужны. Для общего развития скажем, что есть еще прямоугольная и трапециевидная формы.

Где какая используется

Теперь о том, где какой тип резьбы применяется. Метрическая наносится на анкеры, болты, шпильки, гайки и другие крепежные элементы. Нанесенная на цилиндрическую поверхность не обеспечивает герметичность, поэтому для трубопроводов является не лучшим выбором. Однако, ее используют, а для герметичности «садят» на подмотку — паклю или фум ленту. Кроме сантехники применяется при сборке каркасов из круглых труб на резьбовом соединении.

Какая бывает резьба: профили и стандарты

Картина меняется при нанесении метрической резьбы на коническую поверхность. Такое соединение имеет высокую степень герметичности. Именно метрическая коническая резьба наносится на крышки, применяется в промышленных трубопроводах, для транспортировки газа и жидкостей, которые выделяют летучие вещества. В быту применение конической резьбы ограничено, так как требуется особое оборудование для ее нанесения.

Нетрудно догадаться, в трубопроводах применяется трубная резьба. Благодаря плавным линиям профиля, даже без дополнительного уплотнения, соединение герметично. Именно этот тип наносится на сгонах, уголках, тройниках, других устройствах, которые применяются при сборке водопровода, отопления и канализации.

⇡#Упаковка и комплектация

Chieftec Chieftronic G1 запечатан в картонную коробку белого и чёрного цвета. На лицевой стороне коробки схематично изображён корпус и кратко указаны его основные преимущества.

Больше ничего интересного на коробке нет. В неё вставлены две пенопластовых «скорлупы», между которыми зажат корпус, дополнительно облачённый в тканевый мешок.

В комплект поставки корпуса входят инструкция, синтетические и пластиковые стяжки, пульт управления подсветкой и вентиляторами, кабель для подсветки, комплекты винтов и динамик.

На выпускаемый в Китае Chieftronic G1 предоставляется двухлетняя гарантия. Стоимость данной модели корпуса в российских магазинах составляет 6 600 рублей.

Существующие способы нарезки резьбы

Трубную резьбу наносят следующими способами:

1. Для нарезки внутреннего и наружного профиля используются специальные слесарные инструменты метчики и плашки. Этот способ нарезки часто используют сантехники – любители в самостоятельном монтаже бытовых трубопроводов.
2. Нарезка по способу накатки применяют для металлических водопроводных и газовых труб диаметром 10 мм – 65 мм. Полученный профиль характеризуется высокой точностью.
3. Заготовку обрабатывают специальными резцами на токарных станках. По данной методике наносится трубная резьба любого диаметра.

Первые два способа чаще всего используются в бытовых инженерных коммуникациях, третий используются при строительстве промышленных трубопроводов.

Armaments

Offensive armament

Weapon 16 x 12.7 mm M2 Browning machine gun

Ammunition1 800 rounds

Fire rate750 shots/min

Main article: M2 Browning (12.7 mm)

The F2G-1 is armed with:

6 x 12.7 mm M2 Browning machine guns, wing-mounted (300 rpg = 1,800 total)

Suspended armament

Number of setups5

List of setups

Setup 12 x 250 lb AN-M57 bomb

Setup 22 x 500 lb AN-M64A1 bomb

Setup 32 x 1000 lb AN-M65A1 bomb

Setup 48 x HVAR rockets

Setup 52 x Tiny Tim rockets

Main articles: AN-M57 (250 lb), AN-M64A1 (500 lb), AN-M65A1 (1,000 lb), HVAR, Tiny Tim

The F2G-1 can be outfitted with the following ordnance:

• Without load
• 2 x 250 lb AN-M57 bombs (500 lb total)
• 2 x 500 lb AN-M64A1 bombs (1,000 lb total)
• 2 x 1,000 lb AN-M65A1 bombs (2,000 lb total)
• 8 x HVAR rockets
• 2 x Tiny Tim rockets

Резьба NPSM (National pipe thread)

Резьба дюймовая трубная цилиндрическая (англ. NPSM

) — американский стандарт резьбы по ANSI /ASME B1.20.1 . Стандарт предусматривает размеры резьбы от 1/16″ до 24″ для труб по стандартам ANSI/ASME B36.10M , BS 1600 , BS EN 10255 и ISO 65 .

Обозначение размера резьбы	Число ниток на дюйм	Длина резьбы	Диаметр резьбы в основной плоскости
Рабочая	От торца трубы до основной плоскости	Наружный d=D	Средний d 2 =D 2	Внутренний d 1 =D 1
1/16″	27	6,5	4,064	7,895	7,142	6,389
1/8″	7,0	4,572	10,272	9,519	8,766
1/4″	18	9,5	5,080	13,572	12,443	11,314
3/8″	10,5	6,096	17,055	15,926	14,797
1/2″	14	13,5	8,128	21,223	19,772	18,321
3/4″	14,0	8,611	26,568	25,117	23,666
1″	11½	17,5	10,160	33,228	31,461	29,694
1¼»	18,0	10,668	41,985	40,218	38,451
1½»	18,5	10,668	48,054	46,287	44,520
2″	19,0	11,074	60,092	58,325	56,558
2½»	8			72,699
3″			88,608
3½»			101,316
4″			113,973
5″			141,300
6″			168,275
8″			219,075
10″			273,050
12″			323,850

См. также

дюймы	мм.	дюймы	мм.	дюймы	мм.	дюймы	мм.	дюймы	мм.
—	—	1	25,4	2	50,8	3	76,2	4	101,6
1/8	3,2	1 1/8	28,6	2 1/8	54,0	3 1/8	79,4	4 1/8	104,8
1/4	6,4	1 1/4	31,8	2 1/4	57,2	3 1/4	82,6	4 1/4	108,8
3/8	9,5	1 3/8	34,9	2 3/8	60,3	3 3/8	85,7	4 3/8	111,1
1/2	12,7	1 1/2	38,1	2 1/2	63,5	3 1/2	88,9	4 1/2	114,3
5/8	15,9	1 5/8	41,3	2 5/8	66,7	3 5/8	92,1	4 5/8	117,5
3/4	19,0	1 3/4	44,4	2 3/4	69,8	3 3/4	95,2	4 3/4	120,6
7/8	22,2	1 7/8	47,6	2 7/8	73,0	3 7/8	98,4	4 7/8	123,8

Параметры дюймовых резьб

Наружный диаметр подсоединяемой трубы	Номинал резьбы SAE	Номинал резьбы UNF	Наружный диаметр резьбы, мм	Средний диаметр резьбы, мм	Шаг резьбы
мм	дюйм	мм	ниток/дюйм
6	1/4″»»»	1/4″»»»	7/16″»»»-20	11,079	9,738	1,27	20
8	5/16″»»»	5/16″»»»	5/8″»»»-18	15,839	14,348	1,411	18
10	3/8″»»»	3/8″»»»	5/8″»»»-18	15,839	14,348	1,411	18
12	1/2″»»»	1/2″»»»	3/4″»»»-16	19,012	17,33	1,588	16
16	5/8″»»»	5/8″»»»	7/8″»»»-14	22,184	20,262	1,814	14
18	3/4″»»»	3/4″»»»	1″»»»-14	25,357	23,437	1,814	14
18	3/4″»»»	—	1″»»»1/16-14	26,947	25,024	1,814	14
20	7/8″»»»	—	1″»»»1/8-12	28,529	26,284	2,117	12
22	7/8″»»»	7/8″»»»	1″»»»1/4-12	31,704	29,459	2,117	12
22	7/8″»»»	—	1″»»»3/8-12	34,877	32,634	2,117	12
25	1″»»»	1″»»»	1″»»»1/2-12	38,052	35,809	2,117	12

Медные жилы, проводов и кабелей

Сечение токопроводящей жилы, мм	Медные жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Алюминиевые жилы, проводов и кабелей

Сечение токопро водящей жилы, мм	Алюминиевые жилы, проводов и кабелей
Напряжение, 220 В	Напряжение, 380 В
ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6

Размеры дюймовой резьбы

Диаметр резьбы в мм	Шаг резьбы в мм	Число ниток на 1″
наружный d	средний d	внутренний d
3/16	4,762	4,085	3,408	1,058	24
1/4	6,350	5,537	4,724	1,270	20
5/16	7,938	7,034	6,131	1,411	18
3/8	9,525	8,509	7,492	1,588	16
1/2	12,700	11,345	9,989	2,117	12
5,8	15,875	14,397	12,918	2,309	11
3/4	19,05	17,424	15,798	2,540	10
7/8	22,225	20,418	18,611	2,822	9
1	25,400	23,367	21,334	3,175	8
1 1/8	28,575	26,252	23,929	3,629	7
1 1/4	31,750	29,427	27,104	3,629	7
1 1/2	38,100	35,39	32,679	4,233	6
1 3/4	44,450	41,198	37,945	5,080	5
2	50,800	47,186	43,572	5,644	4 1/2

Номинальный диаметр резьбы в дюймах
Диаметр резьбы в мм	Шаг резьбы в мм	Число ниток на 1″
наружный d	средний d	внутренний d
1/8	9,729	9,148	8,567	0,907	28
1/4	13,158	12,302	11,446	1,337	19
3/8	16,663	15,807	14,951	1,337	19
1/2	20,956	19,794	18,632	1,814	14
5/8	22,912	21,750	20,588	1,814	14
3/4	26,442	25,281	24,119	1,814	14
7/8	30,202	29,040	27,878	1,814	14
1	33,250	31,771	30.293	2,309	11
1 1/8	37,898	36,420	34,941	2,309	11
1 1/4	41,912	40,433	38,954	2,309	11
1 3/8	44,325	32,846	41,367	2,309	11
1 1/2	47,805	46,326	44,847	2,309	11
1 3/4	53,748	52,270	50,791	2,309	11
2	59,616	58,137	56,659	2,309	11

Таблица перевода единиц

Перевод энергетических единиц	Перевод единиц давления
1 Дж = 0,24 кал	1 Па = 1 Н/м*м
1 кДж = 0,28 Вт*ч	1 Па = 0,102 кгс/м*м
1 Вт = 1 Дж/с	1 атм =0,101 мПа =1,013 бар
1 кал = 4,2 Дж	1 бар = 100 кПа = 0,987 атм
1 ккал/ч = 1,163 Вт	1 PSI = 0,06895 бар = 0,06805 атм

⇡#Сборка

В плане сборки Chieftec Chieftronic G1 какими-либо уникальными особенностями не обладает. Весь процесс интуитивно понятен и не требует особых навыков. Сначала на салазках закрепляются накопители, которые затем размещаются в своих штатных местах.

Для пропуска кабелей блока питания и прочих соединений в корпусе предусмотрены большие отверстия с силиконовыми вставками алого цвета.

Кроме них, есть большое число металлических петель для стяжек, а также дополнительные отверстия в кожухе блока питания и в нижней части поддона материнской платы. Расстояние от последнего до боковой металлической панели составляет примерно 20 мм, этого должно хватить для удобной прокладки кабелей.

Из неудобств в сборке отметим лишь одно – близость кожуха блока питания к разъёмам дополнительного питания на материнской плате, поэтому подключать кабели к ней довольно непросто (особенно если на процессоре уже установлен габаритный суперкулер, как в нашем случае).

В собранном и закрытом виде Chieftec Chieftronic G1 выглядит скромно и аккуратно.

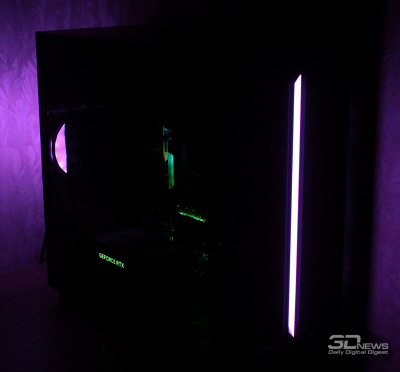

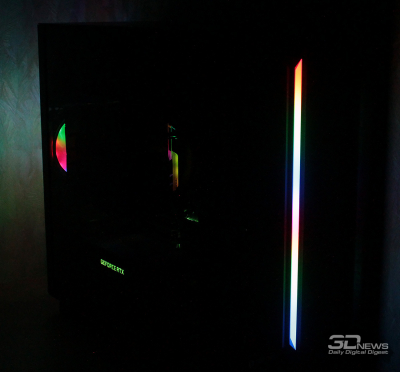

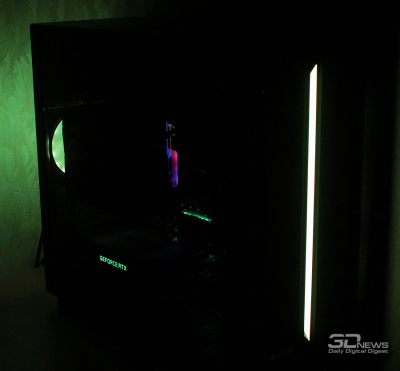

Подсветкой оснащена передняя панель и вентилятор на задней стенке. Подсветка отключаемая, не яркая и работает для обоих компонентов синхронно. Кроме этого, с помощью входящего в комплект поставки корпуса кабеля подсветку можно синхронизировать с материнскими платами ASUS, MSI, Gigabyte и ASRock.

Если же подсветку не синхронизировать, то ей можно управлять дистанционно, с помощью пульта. Для демонстрации разных режимов работы подсветки корпуса Chieftronic G1 мы сняли короткое видео.

Отметим, что в видео фигурирует ещё один 120-мм вентилятор Chieftec Tornado, установленный на нижнюю панель корпуса.

ДОПУСКИ

3.1. Схемы полей допусков наружной и
внутренней резьбы приведены на черт. 2.

Отклонения
отсчитывают от номинального профиля резьбы в направлении перпендикулярном оси
резьбы.

es
— верхнее отклонение диаметров наружной резьбы;

ES
— верхнее отклонение диаметров внутренней резьбы;

ei — нижнее отклонение диаметров наружной резьбы;

EI — нижнее отклонение диаметров внутренней резьбы;

— допуски диаметров d, d2,D1,D2.

Черт. 2

3.2. Допуски среднего
диаметра резьбы устанавливают двух классов точности — А и В.

Допуски
среднего диаметра резьбы являются суммарными.

Допуски
диаметров d₁и D
не устанавливаются.

3.3. Числовые значения допусков диаметров
наружной и внутренней резьбы должны соответствовать приведенным в табл. 3.

Таблица
3

Обозначение размера резьбы	Шаг Р, мм	Наружная резьба	Внутренняя резьба
Диаметры резьбы
d	d2	D2	D1
Допуски, мкм
Td
Класс А	Класс В	Класс А	Класс В
1/16; 1/8	0,907	214	107	214	107	214	282
1/4; 3/8	1,337	250	125	250	125	250	445
1/2; 5/8; 3/4; 7/8	1,814	284	142	284	142	284	541
1; 11/8; 11/4; 13/8; 11/2; 13/4; 2	2,309	360	180	360	180	360	640
21/4; 21/2; 23/4; 3; 31/4; 31/2; 33/4; 4; 41/2; 5; 51/2; 6	434	217	434	217	434

Примечание. Числовые
значения допусков установлены эмпирически.

(Поправка).

3.4. Длины свинчивания подразделяют на две
группы: нормальные N и длинные L.

Длины
свинчивания, относящиеся к группам N и L, приведены в табл. 4.

Таблица 4

Размеры в миллиметрах

Обозначение размера резьбы	Шаг Р	Длина свинчивания	Обозначение размера резьбы	Шаг Р	Длина свинчивания
N	L	N	L
1/16; 1/8	0,907	Св. 4 до 12	Св. 12	11/2; 13/4; 2; 21/4; 21/2; 23/4; 3	2,309	Св. 12 до 36	Св. 36
1/4; 3/8	1,337	Св. 5 до 16	Св. 16
1/2; 5/8; 3/4; 7/8	1,814	Св. 7 до 22	Св. 22	31/4; 31/2; 33/4; 4; 41/2; 5; 51/2; 6	Св. 13 до 40	Св. 40
1; 11/8; 11/4; 13/8	2,309	Св. 10 до 30	Св. 30

Примечание. Числовые значения
длин свинчивания установлены эмпирически.

3.5. Допуск резьбы, если нет особых
оговорок, относится к наибольшей нормальной длине свинчивания: N, указанной в табл. 4
или ко всей длине резьбы, если она меньше наибольшей нормальной длины
свинчивания.

3.6. Допуски среднего диаметра внутренней
резьбы по настоящему стандарту, предназначенной для соединения с наружной
конической резьбой по ГОСТ 6211
должны соответствовать классу точности А.

При
этом конструкция деталей с внутренней цилиндрической резьбой должна
обеспечивать ввинчивание наружной конической резьбы на глубину не менее
указанной в ГОСТ 6211,
п 2.6

3.7. Числовые значения предельных отклонений
диаметров наружной и внутренней резьбы должны соответствовать указанным в табл.
5.

Таблица
5

Обозначение размера резьбы	Шаг Р, мм	Наружная резьба	Внутренняя резьба
Диаметры резьбы
d	d2	d1	D	D2	D1
Предельные отклонения, мкм
es	ei	es	ei	es	ЕI	ES	EI	ES	EI
Класс A	Класс В	Класс А	Класс В
1/16; 1/8	0,907	-214	-107	-214	+107	+214	+282
1/4; 3/8	1,337	-250	-125	-250	+125	+250	+445
1/2; 5/8; 3/4; 7/8	1,814	-284	-142	-284	+142	+284	+541
1; 11/8; 11/4; 13/8; 11/2; 13/4; 2	2,309	-360	-180	-360	+180	+360	+640
21/4; 21/2; 23/4; 3; 31/4; 31/2; 33/4; 4; 41/2; 5; 51/2; 6	-434	-217	-434	+217	+434

Примечание. Нижнее отклонение внутреннего диаметра d₁и верхнее отклонение наружного диаметра D не устанавливаются.

3.8. Предельные отклонения среза вершин и
впадин наружной и внутренней резьбы приведены в справочном приложении.

Какую трубу считать малой — средней -большой?

Даже в серьезных источниках мне приходилось наблюдать фразы типа: «Берем любую трубу среднего диаметра и…», но какой этот средний диаметр никто не указывает.

Чтобы разобраться, стоит сначала понять на какой диаметр нужно ориентироваться: он может быть внутренним и внешним. Первый важен при расчете транспортировочной способности воды или газа, а второй для определения возможности выдерживать механические нагрузки.

Внешние диаметры:

• От 426 мм считается большим;

• 102-246 называют средним;

• 5-102 классифицируется, как маленький.

Что касается внутреннего диаметра, то лучше заглянуть в специальную таблицу(см. выше).

Резьба трубная цилиндрическая, G (BSPP )

Трубная цилиндрическая резьба, применяемая в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211-81
. Основана на резьбе BSW
(англ. British Standard Whitworth

, широко распространенные дюймовые трубные резьбы, также известные как резьбы Витворта) и совместима с резьбой BSP
(англ. British standard pipe thread

) и обозначается BSPP
.

• ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая.
• ISO R228

• EN 10226

• DIN 259

• BS 2779

• JIS B 0202


Параметры резьбы

Дюймовая резьба с углом профиля при вершине 55°, теоретическая высота профиля Н=0,960491Р.

Нарезается на трубах до размера 6″, трубы свыше 6″ свариваются .

Условное обозначение согласно ГОСТ 6357-81: буква G
, числовое значение условного прохода трубы в дюймах , класс точности среднего диаметра (А
, В
), и буквы LH
для левой резьбы. Например, резьба с номинальным диаметром 1 1/8, класс точности А
— обозначается как: G 1 1/8-A .

По ГОСТ 6357-81 Резьба трубная цилиндрическая. Основные нормы взаимозаменяемости шаг резьбы трубной цилиндрической имеется четыре значения.

Обозначение размера резьбы	Шаг Р	Диаметры резьбы
Ряд 1	Ряд 2	d=D	d 2 =D 2	d 1 =D 1
1/16″		0,907	7,723	7,142	6,561
1/8″		9,728	9,147	8,566
1/4″		1,337	13,157	12,301	11,445
3/8″		16,662	15,806	14,950
1/2″		1,814	20,955	19,793	18,631
	5/8″	22,911	21,749	20,587
3/4″		26,441	25,279	24,117
	7/8″	30,201	29,0З9	27,877
1″		2,309	33,249	31,770	30,291
	1⅛»	37,897	36,418	34,939
1¼»		41,910	40,431	38,952
	1⅜»	44,323	42,844	41,365
1½»		47,803	46,324	44,845
	1¾»	53,746	52,267	50,788
2″		59,614	58,135	56,656
	2¼»	65,710	64,231
2½»		75,184	73,705	72,226
	2¾»	81,534	80,055	78,576
3″		87,884	86,405	84,926
	3¼»	93,980	92,501	91,022
3½»		100,330	98,851	97,372
	3¾»	106,680	105,201	103,722
4″		113,030	111,551	110,072
	4½»	125,730	124,251	122,772
5″		138,430	136,951	135,472
	5½»	151,130	148,651	148,172
6″		163,830	162,351	160,872
где d — наружный диаметр наружной резьбы (трубы); D — наружный диаметр внутренней резьбы (муфты); D 1 — внутренний диаметр внутренней резьбы; d 1 — внутренний диаметр наружной резьбы; D 2 — средний диаметр внутренней резьбы; d 2 — средний диаметр наружной резьбы. При выборе размера трубной резьбы первый ряд следует предпочитать второму .

Обозначение размера резьбы соответствует внутреннему диаметру трубы по одному из стандартов (en:Nominal Pipe Size).

Определение шага трубной резьбы

На бытовом уровне определение типа и шага трубной резьбы производиться обыкновенной измерительной линейкой или более точным прибором – штангенциркулем. Профессиональные сантехники для замера расстояния между витками используют слесарный инструмент – резьбомер.

В домашних условиях для замера шага необходимо взять заготовку и сделать оттиск на листе бумаги. Зная, что расстояние между витками равно одному дюйму, подсчитать число витков. Величина шага резьбы подсчитывается путем деления количества витков на расстояние между ними.

Дюймовая показывает количество ниток спирали в одном дюйме. Понятно, что при таком «народном» способе измерения основного показателя резьбового профиля – шага, трудно добиться точного результата и вычисленное расстояние будет условной технической характеристикой изделия.
