Фундамент тисэ. описание, плюсы и минусы и виды фундаментов тисэ

Свайные опоры ТИСЭ

Минус классических свай — при сильном пучении выталкиваются почвой. Во избежание такой ситуации, под опорой стали выполнять армированную бетонную подошву. Но траты на строительство параллельно растут, требуется большой объем земляных работ.

Выход — сваи ТИСЭ. Их конструкция у основы предполагает куполообразное утолщение. Котлован не требуется. Формирование расширения выполняется ножом. Его крепление производится к фирменному типу бура, создавая в полости земли расширенный купол. Технологический процесс введения свайной опоры в землю ничем не отличается.

Конструкция сваи ТИСЭ

Практика создания небольших расширений под сваю была. Выполняли круговые движения лезвием на длинном шесте. Делали микровзрывы. Новаторская идея — конструкция бура с открывающимся лезвием, поддающимся регулировке. Сделать расширение стало легче.

Положительные, отрицательные стороны

Свайная опора ТИСЭ имеет свои положительные и отрицательные качества.

Плюсы:

• высокий уровень сопротивляемости силам пучения;
• не требуется строительная спецтехника;
• фундаментная нагрузка распределяется на большую площадь, уменьшая риск появления неравномерных усадок;
• низкая себестоимость изделия при хороших эксплуатационных и технических характеристиках;
• проектируется для капитальных строений разного уровня сложности. Разрешено использовать для зданий в три этажа;
• небольшой объем выполнения земляных работ.

Если в проектной документации предполагается сооружение свайного цоколя, есть смысл применить опоры ТИСЭ. Объем работ увеличится незначительно. Но надежность основания дома повысится в разы. Если учесть, что сложно определить почву под каждый элементом сваи, предугадать пучение окажется сложно. Повышение надежности будет кстати.

Минусы:

• «пятка» свайного элемента не поддается качественному армированию. Даже после опускания арматурного каркаса до упора, расширение не станет армированным. Появляется риск разрушения имеющего утолщения;
• невозможность обустройства подвального этажа;
• сложности с буром. Отличие конструкции: емкость с составным днищем. Пластины, формирующие дно, соединены с 4 лезвиями под углом. При вращении буровой установки наблюдается разрыхление почвы. Дно конструкции не сплошное. Земля попадает в корпус. Придется ее самостоятельно удалять.

Конструкция бура для сваи

Технология обращения с буровой установкой:

• произвели несколько оборотов бура вокруг своей оси;
• вынули бур;
• удалили накопившуюся землю;
• снова ввели бур в почву и по аналогии.

Технология работы с буром

Масса буровой установки небольшая — 7-8 кг. Но нужно учесть еще несколько килограмм почвы. Работы выполняются часто. Физически придется постараться. Утомительно будет однозначно.

Расчет фундамента

Вычисления заключаются в подборе оптимального сечения, шага опор и глубины опирания. Для выполнения потребуется подготовить исходные данные:

• тип грунтов на участке;
• нагрузки от здания.

Расчет выполняют так же, как и для других буронабивных типов. Чтобы понять, какие почвы расположены на территории строительства, придется выполнить геологические изыскания. Для этого проводят ручное бурение или отрывают шурфы — глубокие ямы. Устройство фундамента ТИСЭ предполагает изучение почвы на глубину, которая на 50 см превышает предполагаемую отметку подошвы.

Для расчетов нужен не только тот слой, на который происходит опирание, но и все вышележащие. Свайный фундамент рассчитывается с учетом опоры на основание в нижней точке и с включением бокового трения.

Для сбора нагрузок от здания потребуется сложить массу всех его конструкций:

• фундаментов (предполагаемую);
• стен;
• перекрытий;
• перегородок;
• кровли.

Также сюда включают полезную нагрузку на перекрытия от мебели, оборудования и людей, а также снег на крыше. Все значения умножают на коэффициент надежности, который составляет от 1,05 до 1,4 в зависимости от типа нагружения. Основной нормативный документ, которым пользуются при вычислении массы дома — СП «Нагрузки и воздействия».

Порядок проведения работ при строительстве

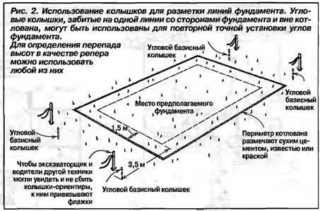

Разметка фундамента

Произведя нужные расчеты, можно переходить к монтажу фундамента ТИСЭ своими руками. При установке свай нужно соблюдать строительные нормы, направленные на предотвращение вспучиванию грунта. Значение высоты ростверка должно превосходить ширину, а расстояние между ним и почвой – составлять 0,1-0,15 м. Конструкцию обязательно нужно армировать.

Разметка фундамента

Это первый этап непосредственно строительных работ. Понадобится подготовить колья, рулетку, рейку, рыболовную лесу и водный уровень.

Пошаговая инструкция по разметке фундаментной области:

1. Там, где будет находиться стена, вбивают рейки с резервом в 2 м. К ним прикрепляется леса.
2. Чтобы обозначить первый угол, от рейки делают метровый отступ и вбивают кол. На длину стенки от первого кола ставят еще один. Верхнюю границу ростверка определяют с помощью уровня.
3. Вторую стенку отмечать начинают с прямого уголка. По нему маркируются оставшиеся стены.

Внутреннюю границу ростверковой части размечают, используя рулетку и леску. Следует обозначить также места, где будут располагаться скважины.

Армирование

Эта процедура делается для повышения прочности опор. Для свай нужно заготовить прутки в 1-1,2 см сечением, для ростверковой части – немного тоньше. Сваи армируют и заливают раздельно.

Бурение скважин и бетонирование свай

Создание опоры

В отмеченных участках лопатой выкапывают ямы на половину штыка. Затем переходят непосредственно к бурению. Для этой процедуры приобретают инструмент для фундамента, предназначенный для работы именно в технологии ТИСЭ. Заглубление у этого бура регулируется двухсекционной штангой, а для расширения основания он оборудован специальной лопатой. Есть приспособление для забора и рыхления грунта.

Когда скважина готова, нужно сделать ее основание шире. Некоторые мастера предпочитают для этого сразу перенастраивать бур. Другие производят расширение после того как несколько скважин уже готово. После этой процедуры армируют и заливают сваи. Процесс этот реализуется по частям. Залив порцию бетонного раствора, его уплотняют посредством вибратора. Так нужно делать с каждой частью.

Обустройство ростверка

Ростверк служит для соединения свай и обеспечивает равномерность распределения веса здания. Выпускаются разные варианты опалубки ТИСЭ для этих работ, рассчитанные на стены с разными значениями толщины. Самая массивная из них (под номером 3) предназначена для конструкции в 0,38 м и подходит для жилого дома, самая легкая (1) – примерно в 0,2 м, используется для гаражей, сараев и оград. Опалубка ТИСЭ 2 годится для стенки толщиной в четверть метра.

Внутри опалубки нужно разместить гидроизоляционный слой. Насыпав слой песка, производят установку арматурного каркаса.  При этом соблюдается дистанция до стен в 50-70 мм. Заливаемую смесь уплотняют специальным вибратором. Когда она отвердеет, опалубку можно демонтировать. Песчаный слой при этом также убирают.

Оборудование для технологии ТИСЭ

Найти инструмент для выполнения работ по данной методике можно на строительных рынках, в специализированных магазинах и на сетевых площадках. Предлагается два вида буров — ТИСЭ — Ф и ТИСЭ – ФМ, каждый из которых имеет три рабочих диаметра — 200, 250, 300 мм. Первый вид имеет одну разбуривающую лопасть. Второй, более производительный, — две. Стоит он не намного дороже. Оба вида успешно применяются как для строительства фундамента, так и для некоторых сельхозработ на участке. Чем больше диаметр, тем больший вес выдерживает конструкция. Свая 200 мм имеет основание 500мм. Опора 300мм — 600мм. Нетрудно посчитать, насколько экономичным оказывается применение данного способа. Площадь круга 300 мм равна приблизительно 70700 мм2. Если же основание имеет значение 600 мм та цифра увеличивается до 282800 мм2. Практически при удвоении диаметра площадь увеличивается в 4 раза.

Схема бура ТИСЭ — Ф300Источник crast.ru

Стандартная комплектация

Производитель предлагает готовый к использованию инструмент. Основное изделие состоит из следующих элементов:

1. Рукоятка для вращения.
2. Набор штанг. Основная и дополнительная секция, позволяющая регулировать глубину бурения.
3. Грунтоподъемник. С его помощью собранная почва поднимается наверх.
4. Бур с откидным механизмом для производства расширения.

Основной комплект может быть дополнен чехлом, запасными частями и элементами опалубки. С помощью оборудования ТИСЭ решаются все вопросы строительства фундамента. Возможная глубина скважины равна 2, 3 м при выполнении расширения у основания. Без последней операции можно создать отверстие до 3 м. Бур выполнен по особой технологии и промыкается в телескопической штанге после прохода плуга. По достижении заданной глубины выдвигается режущая часть, которая выполняет расширение. Механизм сбора позволяет эффективно доставить отработанный грунт на поверхность. В последнее время увеличился спрос на дополнительный привод. Многие продавцы предлагают комплектовать устройство бензиновым двигателем, который существенно снижает трудоемкость. Затраты окупаются скоростью выполнения операция, меньшим утомлением исполнителя и не слишком существенно снижают экономическую выгоду при использовании технологии ТИСЭ.

Комплектация бураИсточник kamtehnopark.ru

Сравнительные характеристики сметной стоимости технологии ТИСЭ с другими способами строительства фундамента

Данный способ успешно приживается на рынке строительных услуг. Многие компании предлагают выполнить работу по этой технологии. Средняя стоимость 1 погонного метра фундамента ТИСЭ составляет от 3 500 до 5 000 рублей с учетом стоимости материала. Сделав эту работу самостоятельно, расходы можно сократить примерно вдвое. Выгода очевидна. Еще большая разница обнаруживается, если делать сравнение с традиционными видами фундамента. Стоимость 1 погонного метра капитальной основы, выполненной по обычной технологии, может достигать 10 000 рублей и выше. В отдельных случаях затраты могут отличаться существенно, до 4-х раз. При ограниченном бюджете свайный фундамент ТИСЭ станет отличной альтернативой традиционным технологиям. Сэкономленные деньги можно пустить на более дорогие, качественные материалы отделки либо сократить общую сметную стоимость объекта

Чувствительное преимущество, не обратить на которое внимание нельзя

Источник

Монтаж основания своими руками

После сбора данных по результатам гидрогеологический изысканий переходят к расчету фундамента, который позволит выбрать оптимальные параметры для конструктивных элементов. Имея на руках проект и чертежи можно приступать к строительным работам.

Расчет материала

Чтобы найти потребность в сваях, нужно знать общий вес дома и несущую способность одной опоры. Нагрузка от конструкции складывается из таких параметров:

1. Веса стен, перегородок, перекрытий, кровли и пристроек.
2. Полезной нагрузки, учитывающей массу людей, предметов интерьера и тяжелого оборудования (величина принимается равной 150–180 кг на м2 площади всех перекрытий).
3. Массы снежного покрова (средняя величина по региону, равная 100–300 кг на м2 кровли).

Найденное значение умножается на коэффициент надежности (1,1–1,4) и делится на грузоподъемность одной сваи. Таким образом находят необходимое количество свай. Чтобы рассчитать шаг, периметр конструкции делят на количество опорных элементов. Шаг должен быть в пределах 1,5–2,5 м по СНиП. Точки размещения опор наносят на чертеж по контуру, начиная с углов.

Глубина закладывания фундамента должна быть на 20–30 см ниже уровня промерзания грунта (по результатам геологических исследований). Высота зазора между ростверком и уровнем земли, согласно технологии ТИСЭ, должна составлять 30–45 см (зависит от количества осадков и степени морозного пучения грунта). Высоту свай рассчитывают, исходя из этого зазора, добавляя к нему минимум 10 см – размер погружения опорного элемента в тело ростверка.

Ширину ростверка выбирают по толщине несущих стен, но не меньше диаметра свай, нависание над которыми допускается до 10 см. Высоту ростверка выбирают в пределах 30–60 см, учитывая климатические условия в регионе.

Чтобы найти потребность в бетоне, необходимо рассчитать общий объем фундамента. Для этого разбивают силовую конструкцию на простые фигуры. Объем одной опоры находят по формуле:

где  H и R – высота и радиус сваи соответственно, а 10% – запас на пяту.

Объем одной стороны ростверка находят путем перемножения высоты и опорной площади. Полученные значения суммируют и добавляют запасом 5-7%.

Сложности при бурении

Выработку скважин можно проводить с помощью ручного бура или специальной установки (аренда от 1500 руб./стуки). Если грунт плотный и сухой, то сначала делают неглубокие шурфы, заливают их водой и штыкуют металлическим прутом. Чтобы прикладывать меньше усилий в процессе бурения, можно увеличить плечо рукояти.

При работе с сухой почвой может возникнуть другая проблема – осыпание стенок. В этом случае в шурф увлажняют водой, благодаря чему грунт уплотняется и лучше держит форму.

Как формировать расширение?

Для устройства расширения на дне скважины используют бур, оборудованный плугом, который можно выставлять в два положения – на 50 и 60 см. Выработанная почва попадает в грунтоприемник и по мере накопления извлекается.

Движения плугом осуществляют по часовой стрелке, не прикладывая вертикальных усилий, чтобы не допустить чрезмерное углубление шурфа.

Работая с высокоплотным грунтом не обойтись без дополнительного инвентаря – прута с загнутым концом для разрушения твердого пласта земли. С этой целью можно также использовать мотыгу или плоскорез.

В таких геологических условиях допускается уменьшение диаметра пяты, так как несущая способность и так будет достаточно высокой.

Армирование и заливка бетоном

Перед бетонированием в скважину обязательно помещают армокаркас для придания жесткости конструкции, а выступающие над поверхностью арматурные пруты на следующем этапе строительства будут использованы для жесткой связки опор с ростверком.

Для заливки используют бетон прочностью М250–300. Вначале заливают пяту, затем помещают в скважину опалубку из свернутого в трубу листового рубероида, который должен выступать над поверхностью на высоту, равную значению надземной части опорных элементов.

Окружность в верхней части трубы обвязывают проволокой и укрепляют конструкцию щебнем, чтобы его стенки не разошлись под давлением раствора.

Расчёт и технология возведения фундамента ТИСЭ с ростверком

    Расчёт необходимого числа фундаментных столбов для каждой конкретной постройки подробно описан в статье о столбчатых фундаментах. Для фундаментов ТИСЭ он абсолютно аналогичен, поэтому повторяться не будем.

    Работы по устройству фундамента ТИСЭ производятся в следующей последовательности:

  1) На основании расчёта производится разметка фундамента на участке застройки.

  2) Производится бурение скважин на 0,2-0,3 метра ниже глубины промерзания вручную или с использованием средств механизации.

    Несколько советов:

  — Лучше сначала пробурить цилиндрические части всех скважин, а потом делать расширения. Это позволит сэкономить время на установку-снятие плуга бура;

  — В процессе бурения Вам могут попасться камни. Маленькие сами собой упадут в накопитель, большие придётся выкорчёвывать и  доставать, например, мотыгой. Если Вы наткнулись на большой валун, нужно сместить скважину (смещение до полуметра допустимо без дополнительных расчётов);

  — Чтобы облегчить разбуривание расширения в сухих глинистых грунтах, предварительно (например, на ночь) в каждую скважину заливают вёдер по пять воды. Грунт при этом увлажнится и бурение будет осуществляться легче. Также воду заливают и при сухих песчаных грунтах, для предотвращения обсыпания грунта;

  — Если есть опасность обсыпания грунта в расширенном основании скважины, старайтесь не затягивать с заливкой бетона. То есть разбурили одно расширение, сразу заливайте бетон, затем другое, и снова бетон, и так далее. Так поступают на песчаных грунтах и при высоком уровне грунтовых вод, которые быстро подмывают стенки сферического расширения.

  3) Изготовляется рубашка из рубероида (процесс показан в статье о столбчатых фундаментах, там же описано и армирование) и вставляется в скважину до начала расширения (на рисунке ниже показана как гидроизоляция).

  4) Вяжется арматурный каркас, вставляется в скважину и заливается бетон. Изготовление арматурных каркасов — довольно трудоёмкая операция, поэтому лучше выполнить её ещё до начала бурения скважин.

  5) После заливки всех опор приступают к сооружению ростверка. Этому процессу посвящена отдельная статья «Столбчатый фундамент с ростверком (свайно-ростверковый)». К тому, что там написано стоит добавить лишь следующее: если делается высокий ростверк, то уровень его над землёй не должен превышать 20 см. Связано это с небольшим диаметром цилиндрической части сваи.

    Если участок не ровный, имеет определённый рельеф, ростверк делается либо с переменной высотой сечения при небольших уклонах (на рисунке слева), либо ступенчатым — при больших уклонах (на рисунке справа).

Преимущества и недостатки ТИСЭ

Фундамент ТИСЭ позволяет экономить денежные средства и трудозатраты, так как метод предполагает сокращение объема грунтовых и бетонных работ, строительного материала, а также позволяет обойтись без привлечения рабочей силы.

Например, используя размеры фундамента дома 5×10 м, можно произвести расчет расхода стройматериалов. Для традиционного ленточного фундамента 0.70×0.40×30 м потребуется бетона объемом 8.40 м3, а для ТИСЭ своими руками всего 2.00 м3, из расчета, что нужно 20 свай 1.20×0.60 м.

Помимо экономической выгоды, отзывы застройщиков также помогают выделить следующие плюсы технологии:

• отсутствие необходимости в применении дорогостоящей техники для строительства под ключ, благодаря технологии ТИСЭ 2 и ТИСЭ 3 (за исключением бура);
• автономность работ; строительство осуществляется без подключения к электросети, поэтому может проводиться даже в полевых условиях;
• снижение затрачиваемого времени на работы;
• фундамент ТИСЭ доступен даже тем, у кого нет опыта строительства дома;
• возможность развести коммуникации даже в уже построенном доме;
• Яковлев разработал универсальный метод, пригодный для всех типов грунтов (пучинистых, с близким расположением грунтовых вод, в сейсмологических районах).

Демонстрируя очевидные плюсы, технология ТИСЭ имеет и недостатки. Отзывы индивидуальных застройщиков выявляют такие минусы:

Наземная и подземная часть фундамента ТИСЭ

• невозможность работать на болотистых грунтах, где столбчатый фундамент может попросту утонуть или сломаться;
• сложность бурения на каменистых грунтах, что увеличивает трудозатраты на начальных этапах строительства;
• некоторые называют такие минусы, как уменьшение площади подвала из-за невозможности его обустроить под всем домом;
• фундамент по технологии ТИСЭ требует отмостки большой ширины.

Несмотря на минусы, метод, который предложил конструктор Яковлев, остается самым экологически безопасным и удобным для частного строительства дома под ключ.

Расчет фундамента

Расчет фундамента дает застройщику понятие о том, сколько опор ему понадобится, с каким шагом они будут размещаться и на какую глубину уходить в землю. Перед началом определения этих показателей необходимо выявить, какова несущая способность грунта в соотношении с габаритами будущего дома. Для этого необходимо сделать расчет:

• веса здания;
• его эксплуатационной нагрузки;
• нагрузки снежного слоя;
• несущей способности сваи.

Чтобы произвести расчет веса дома, необходимо прибавить массу фундамента, стен, перекрытий и крыши. Вес фундамента определяется путем приблизительного определения веса потраченных на него стройматериалов, исходя из объема свай.

Расчет веса стен определяется нагрузкой стройматериала. При использовании опалубки ТИСЭ 2 необходимо прибавить 270 кг к общему весу, при использовании опалубки ТИСЭ 3 – 400 кг.

Готовый фундамент ТИСЭ

Перекрытия дают разную нагрузку, в зависимости от типа: деревянное – до 100-150 кг с утеплителем; железобетонное – 500 кг, бетонные плиты с пустотами – 350 кг. На 1 м2 крыши приходится вес в 50 кг для шиферной кровли, в 89 кг – керамической черепицы и 30 кг – листовой стали.

Чтобы произвести расчет эксплуатационной нагрузки, которую получает фундамент ТИСЭ, необходимо определить приблизительный вес всей бытовой техники, количества проживающих человек, коммуникаций и т.д.

Для односкатных и двухскатных крыш с уклоном 25˚ коэффициент нагрузки равен – 1, при наклоне 26-60˚ — 1.25. Сложив все показатели вместе, и умножив число на коэффициент 1.3, получаем расчет общего веса дома.

Расчет несущей способности сваи определяется в зависимости от типа грунта, величины его сопротивляемости на 1 м2, а также диаметра опоры, который застройщик планирует использовать, обустраивая фундамент по технологии ТИСЭ под ключ.

Например, на суглинке показатель сопротивления грунта составляет 3 кг/м2. Для сваи диаметром 250 показатель несущей способности будет составлять 1.5 т, для 500 мм – 5.88 т, а для 600 мм – 8.40 т. Наилучшие показатели демонстрируют сваи средней толщины 500 мм на всех типах грунта.

Чтобы сделать расчет глубины бурения, необходимо определить уровень промерзания грунта и прибавить к числу еще 20 см. Чтобы обустроить фундамент ТИСЭ, на завершающем этапе производится расчет шага установки столбов таким способом. Например, есть дом 5×10м, грунт массива – суглинка, вес дома 350 тонн, размеры периметра дома – 30 м.

Несущая способность глины – 6 кг/ см2. Если расширение выбранного основания 600 мм, то один столб может выдержать 17 тонн. Делим 350 т на 17 тонн и получаем 20 свай. Периметр дома 30 м, значит шаг установки опор, равен полутора метрам.

Пошаговое руководство

Поскольку технология, в первую очередь, предназначена для широкого круга застройщиков, желающих самостоятельно выполнить эту операцию, следуют обратить внимание на порядок осуществления работ и требования к каждому этап. Главное отличие от обычного способа монтажа фундамента — это конфигурация, которуя имеет свая ТИСЭ

Акцентируя внимание на методике получения нужной ее формы, не стоит забывать и об общестроительных требованиях. Порядок операций выглядит следующим образом:

1. Анализ грунта.
2. Разметка территории.
3. Установка маяков по горизонтали над каждой точкой расположения сваи.
4. Бурение скважины на нужную глубину.
5. Расширение отверстия в основании.
6. Удаление грунта и контроль выполненной операции.
7. Установка арматуры.
8. Заливка отверстия под сваю бетоном.
9. Изготовление фундамента, ростверка.

Технология позволяет устанавливать сваи на любом ландшафте. Возведение обычного фундамента всегда связано с серьезными земляными работами. Выравнивание площадки, удаление растительности. Делать это при использовании технологии ТИСЭ не обязательно

При бурении важно соблюдать вертикальное направление. Для контроля положения можно использовать обычный отвес

Чем меньше будет отклонение, тем надежнее получится свая. В рабочее положение лопатка, которая осуществляет расширение, приводится с помощью шнура (троса). Шнековый механизм грунтоподъемника необходимо периодически очищать, поднимая устройство. Наполняется емкость быстро. Опытным путем рассчитывают время выгрузки породы. При заполненном подъемнике бур не работает. Работа будет выполняться вхолостую.

Работа с буромИсточник stroimmaster.ru

Особенности заливки скважин бетоном

Конструкции обязательно укрепляют. Арматуру готовят заранее. Длину рассчитывают таким образом, чтобы была возможность сделать качественную вязку с ростверком. В некоторых случаях разумно выпускать металлические стержни с запасом. Так легче будет делать отметки горизонтального уровня, после чего излишки срезаются болгаркой. Не рекомендуется использовать цемент марок ниже 400-й. Пропорции песка, щебня стандартные, используемые при замешивании раствора для силовых конструкций. 1 часть цемента на 3-4 части наполнения.

Изготовление фундамента

Далее приступают к формированию обвязки по периметру. Предлагается два варианта по принципу устройства.

• Ленточный фундамент — из готовых плит, заливного бетона с опорой на грунт. Для этого выполняется по периметру траншея. Подготавливается подушка из щебня и песка. Затем устанавливается опалубка, в которую заливают бетонную смесь.
• Второй вариант заключается в установке независимой несущей системы, устанавливаемой на сваях. Такая опорная конструкция называется ростверком. При правильном расчете и качественном исполнении нагрузка на сваи распределяется равномерно. Строение монтируется на обвязке по ростверку и имеет ограничения по массе. Отличный вариант для каркасных домов и строений из СИП панелей.

Свайно-ленточный фундамент ТИСЭИсточник stone-dream.ru

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

• рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
• стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
• почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
• откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

Как работает фундаментный бур ТИСЭ

Как построить фундамент ТИСЭ своими руками?

Начинать работу следует с разметки участка. Колышками отмечается расположение свай по периметру строения. Далее отмечаются опоры под несущие стены. Для создания точной разметки следует использовать водяной уровень. Между корректно выставленными колышками протягиваются нитки, отмечающие за расположение опор. Далее проводится бурение ям под сваи.

Для бурения необходимо использовать специальное устройство — бур ТИСЭ. Он дополнительно оснащается откидной лопаткой, позволяющей проводить расширение ямы.

Чтобы грунт не осыпался в процессе бетонирования, делается «рубашка» из рубероида.

Когда все ямы пробурены, происходит их заливка бетоном. В процессе бетонирования осуществляется установка арматуры, отвечающей за прочность опор. Для этого необходимо использовать по четыре прутка на каждую сваю. Они должны выступать над нулевым уровнем примерно на 25 см.

Далее проводится штыкование — аккуратное погружение и подъем в сыром растворе арматуры. Это позволит удалить лишние пузырьки воздуха.

После застывания свай, проводится их обмазывание мастикой для гидроизоляции.

Ранее заготовленный песок распределяется вровень с краями готовых свай. Далее строительство фундамента ТИСЭ выполняется по следующей инструкции:

1. Проводится разметка нитками для установки опалубки ростверка.

2. Устанавливается опалубка, щиты соединяются между собой.

3. Внутренняя часть щитов обивается пленкой.

4. Дополнительно опалубка скрепляется шпильками, на которые в качестве чехлов одеваются кембрики.

5. Раскладывается и связывается арматура (по 4 прута 12 мм арматуры сверху и снизу).

6. Проводится заливка опалубки.

Спустя день после заливки раствора можно извлечь шпильки. Для полного схватывания ростверка потребуется еще 10 дней, далее удаляются щиты. Песок под ростверком можно убрать и поставить щиты плоского шифера с обеих сторон.

На данном этапе заготовка основания будет завершена. Но для получения дополнительной информации перед работой нужно не только изучить, как сделать фундамент ТИСЭ, но и визуально оценить сложность изготовления. Поэтому следует просмотреть фото и видео материалы по особенностям заготовки фундамента и разобраться в прилагаемой инструкции.
