Грязевики для систем отопления

Как понять, что вода в системе отопления требует смягчения

Вода из поверхностных источников или не самого чистого водопровода – гарантированно жесткая и для использовании в отопительном контуре газового котла нуждается в смягчении. Убедиться в этом можно на простых примерах: накипь в чайнике или известковый налет на кране.

Теплообменник газового котла в разрезе. Использование загрязненного жесткого теплоносителя и отсутствие регулярной чистки привело к тяжелым последствиям: накипь и практически полное засорение.

Чтобы убедиться наверняка и проверить даже чистую воду со скважины, можно приобрести тест-полоски для определения жесткости воды. Они продаются в магазинах с кофемашинами или фирменных магазинах бытовой техники, зоомагазинах. Представляют из себя бумажные полоски, покрытые реагентом, которые необходимо опустить в воду, а затем сравнить их цвет с «палитрой результатов».

Согласно действующему ГОСТу 31865-2012, единица измерения жесткости воды – °Ж (градус жесткости):

• до 2°Ж – мягкая;
• от 2 до 10°Ж – средней жесткости;
• более 10°Ж – крайне жесткая.

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом»

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме:  Горячее водоснабжение частного дома

Разновидности

Чтобы снизить риск поломки котла, усилить точность измерительных приборов и обеспечить долгий срок службы техники, важно разобраться в основных видах устройств и предпочесть подходящий

Полифосфатные

Полифосфатные установки считаются бюджетным вариантом предварительной очистки и умягчения воды, поступающей в котёл.

Принцип работы такого прибора состоит в пропускании жидкости через колбу, наполненную специальными кристаллами. Они обеспечивают формирование на внутренних стенках котла защитной плёнки, а также замедляют образование накипи.

Фото 1. Полифосфатный фильтр для газового котла, наполненный специальными кристаллами. Они замедляют образование накипи.

Устройства имеют простую конструкцию:

• слив;
• колба;
• наполнитель;
• крышка.

Жидкость через крышку поступает в колбу с наполнителем, где пропускается через полифосфатные кристаллы. Далее, она через слив идёт в бак газового котла.

Любой прибор такого плана требует периодической замены наполнителя – кристаллов натриевой соли. Собственно говоря, только в этом и состоит сложность их обслуживания. Срок эксплуатации такой очистительной установки в среднем составляет до полутора лет.

Электромагнитные или магнитные для умягчения жесткой воды

Электромагнитные приспособления стоят дорого, но цена полностью себя оправдывает: установка служит долгое время и позволяет получать на выходе идеально чистую воду.

Принцип работы состоит в том, что, когда жидкость проходит через колбу, соли в ней распадаются. Таким образом, на стенках котла накипь не осядет. Вместо этого, мельчайшими частицами соли будет забиваться сам фильтр, который периодически промывают.

Фото 2. Три магнитных фильтра для котла отопительной системы, накипь в них распадается на мельчайшие частицы.

Ещё одной характеристикой будет то, что под воздействием электромагнитного излучения не только то, что накипь распадается на мелкие частицы, но ещё и образуется тончайшая плёнка, которая покрывает теплообменник котла. Благодаря этому он остаётся защищённым и долгое время не подвергается коррозии.

Не следует забывать и о том, что электромагнитные и магнитные приборы — это разные установки. В основе и того, и другого лежит магнит.

Внимание! Электромагнитные устройства мощнее, так как предполагают подключение к электрической сети. Идеально подходят для газовых котлов, так как прекрасно смягчают воду любой температуры

Магнитные установки менее сильные и для газовых котлов использовать их не рекомендуется, если жёсткость воды слишком высока.

Магнитные приборы состоят из металлического корпуса, внутри которого расположено большое количество сильных магнитов. Электромагнитные устройства дополнительно снабжены электрическим приводом, работа которого позволяет многократно усиливать действие магнитов.

Картриджевые для очистки

Картриджевые приборы имеют низкую пропускную способность. Существуют следующие типы устройств:

• Механические — задерживают мелкий мусор. Такие устройства нужно часто чистить, а воду они не смягчают.
• Угольные — очищают воду за счёт активированного угля, выступающего в качестве наполнителя. Если вовремя его не менять, вода в результате прохождения через фильтр будет ещё больше загрязняться.

Фото 3. Четыре картриджевых фильтра с низкой пропускной способностью нужны, чтобы очищать воду.

• Ионообменные картриджевые устройства считаются лучшими, так как меняют жёсткость воды, вступая в химическую реакцию с ионами кальция и магния.
• Осмотические — пропускают через себя молекулы воды с газом. Это позволяет очистить жидкость от примесей металлов и вредных микроорганизмов, но смягчить воду посредством установки такого фильтра не получится.
• Мембранные — очищают воду от мусора и примесей, но не смягчают.

Важно! Картриджевые фильтры для газовых котлов не подходят (за исключением ионообменных устройств). Они больше ориентированы на очистку воды, которую предполагается пить

Назначение, плюсы и минусы грязевого фильтра

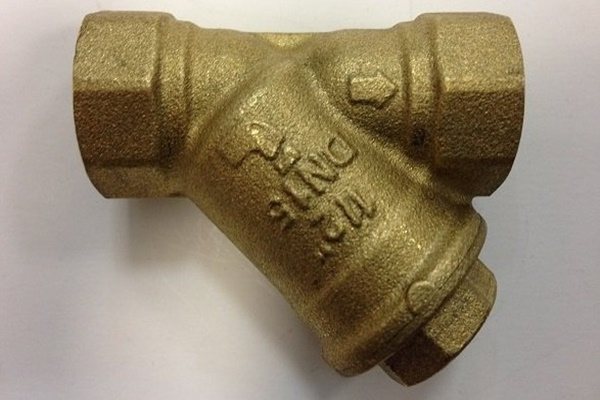

Фильтр-грязевик для воды предназначен для очищения и фильтрации теплоносителя. Если в качестве теплового носителя используется неочищенная вода, то в ее составе есть различные примеси и соли, которые способствуют коррозии металлических элементов тепловой сети. Также соли оседают в виде налета на внутренних стенках трубопроводов, вызывая уменьшение просвета труб и препятствуя нормальной циркуляции теплоносителя.

Чтобы очистить теплоноситель от различного мусора и частиц, устанавливаются грязевики, в которых мелкие примеси оседают, а потом удаляются без демонтажа и разгерметизации системы.

Основные преимущества использования грязевиков:

1. Фильтры защищают контуры от зарастания грязью и отложениями. Благодаря этому повышается срок службы трубопроводов, отопительных приборов и нагревательного оборудования.
2. Вследствие очищения теплоносителя его не нужно часто менять и использовать различные дорогостоящие присадки.
3. Если контур, по которому циркулирует жесткая вода, имеет множество поворотов, то установка нескольких фильтров полностью решает проблему засорения трубопроводов.
4. Дополнительное преимущество – сохранение КПД отопительной системы благодаря отсутствию отложений и мусора. Экономичность «чистой» системы доходит до 40%. Сюда входит экономия на электричестве, ведь насосу проще перекачивать теплоноситель, и сокращение затрат на топливо для котла.
5. Простота очищения контура и снижение вероятности протечек из-за коррозии также являются важными достоинствами установки фильтров. Вся конструкция и приборы прослужат намного дольше, уменьшатся расходы на обслуживание сетей.

Недостатки использования грязевиков заключаются только в дополнительных расходах на их покупку, но эти незначительные затраты с лихвой окупаются многочисленными преимуществами. Для выбора подходящего фильтра нужно разбираться в их разновидностях.

Назначение расширительного бака

Для поддержания определенного давления в контуре устанавливается компенсационный бак системы отопления. Эта емкость нужна для компенсации теплового расширения жидкого теплоносителя. Если бы бака не было, то при нагревании воды она сильно расширялась и вызывала критическое повышение давления в трубопроводе, что могло привести к аварийной ситуации.

Благодаря наличию бака излишек расширившейся жидкости поступает в емкость и давление в системе поддерживается в нормальных пределах. При остывании теплоносителя нехватка жидкости компенсируется за счет воды, поступающей обратно из расширительной емкости в систему.

Конструкция расширительного бака

Существует две разновидности баков – открытые и закрытые. Первые представляют собой металлическую бочку с крышкой. Снизу есть патрубок для врезки в систему отопления. Бак открытого типа монтируется в наивысшей точке системы. Так же эта емкость имеет патрубок аварийного слива, через который избыток теплоносителя сливается в канализацию для защиты от перелива.

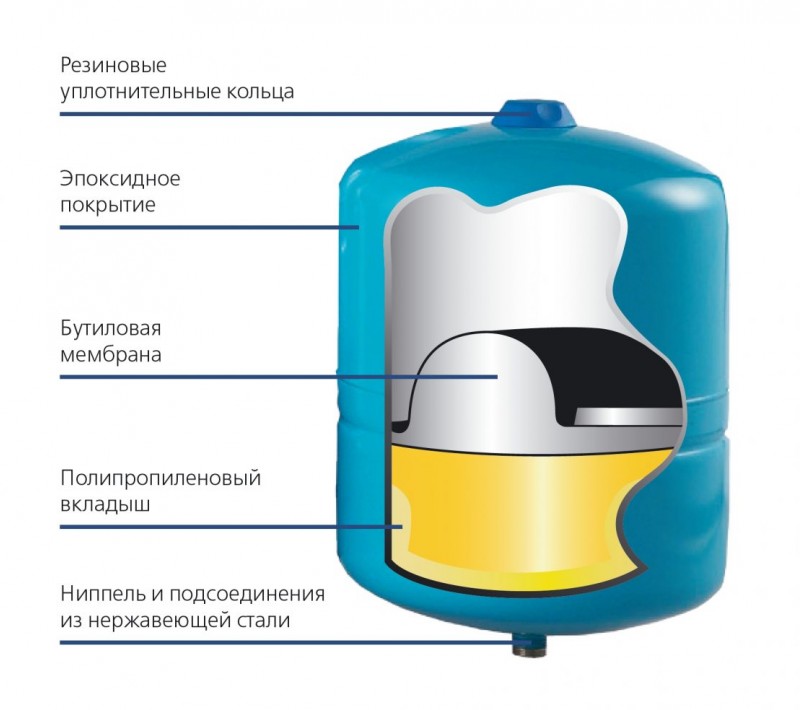

Расширительная емкость закрытого типа имеет две камеры – воздушную и водяную. Снизу расположен патрубок подключения к отопительному контуру. В верхней части установлен ниппель для заполнения воздушной камеры и манометр для контроля давления. Конструкция закрытого типа обязательно укомплектовывается автоматическим воздухоотводчиком и предохранительным клапаном.

Обе камеры разделены эластичной мембраной. При поступлении теплоносителя в водяную камеру мембрана продавливается в воздушный отсек, чем вызывает повышение давления в нем. При снижении температуры теплоносителя жидкость выдавливается из камеры обратно в систему за счет повышенного давления в воздушном отсеке.

Как рассчитать объем расширительной емкости?

Объем расширительного бака должен быть на 10% больше объема нагретого теплоносителя, циркулирующего в системе отопления.

Для расчета можно воспользоваться формулой Vб = Vс х k/D, где:

• Vб – объем расширительного бака;
• Vс – количество теплоносителя в контуре;
• K – коэффициент расширения жидкого теплоносителя при нагревании;
• D – показатель эффективности компенсационной емкости.

https://youtube.com/watch?v=6Zr9YrPYx0Y

Чтобы подсчитать общее количество холодного теплоносителя стоит сложить данные из характеристик всех комплектующих для отопления (нагревательного котла и радиаторов). Внутренний объем трубопроводов подсчитывается отдельно, исходя из сечения труб.

Коэффициент расширения теплоносителя при его нагревании до 95°С составляет 4% (0,04). Но есть поправки с учетом концентрации примесей в воде. Если их концентрация в пределах 10%, то поправочный коэффициент равен 1,1, то есть 4 процента нужно умножить на это число. При концентрации примесей в пределах 30% поправочный коэффициент равен 1,3. Как правило, показатель эффективности расширительного бака составляет 0,375. После проведения всех расчетов полученное значение увеличиваем на 10%.

Подготовка к процессу

Перед началом работ следует приобрести расходные материалы и дополнительные детали, которые могут понадобиться.

Всего же перечень необходимых покупок следующий:

1. Фильтр и фильтрующий элемент. Они должны быть аналогичны тем, которые будут чиститься. Запасные детали позволят в случае выхода из строя старых, сразу заменить их на новые.
2. Прокладки, устанавливаемые перед заглушкой. При разборе конструкции из-за прикипания к корпусу, они часто рвутся или повреждаются.
3. ФУМ-лента, предназначенная для герметизации резьбовых соединений.
4. Любое средство от ржавчины. Это может быть керосин или тормозная жидкость, чтобы обработать все элементы конструкции.

Дополнительно необходимо подготовить инструменты:

1. Плоская и крестообразная отвертка.
2. Гаечные ключи нужного размера либо один прямой или рычажный разводной.
3. Плоскогубцы.

В некоторых случаях может потребоваться строительный фен или обычная газовая горелка. В крайнем случае, их можно заменить обычной бытовой зажигалкой.

Обслуживание

Фильтр для отопления со временем забивается, поэтому нуждается в периодическом обслуживании.

Процесс этот предельно простой и не отнимающий много времени:

• В первую очередь нужно перекрыть краны.
• Затем нужно открутить крышку и вытащить сетку.
• Далее надо промыть сетку и установить ее на место.
• После этого закручивается крышка, и открываются краны.

При нормальных условиях проводить данную операцию нужно не реже чем раз в полгода. Если вода грязная, то потребность в очистке может появиться раньше. Вот, пожалуй, и вся основная информация, которую необходимо знать об отопительных фильтрах и их эксплуатации.

https://youtube.com/watch?v=Ry4ssZVl3bk

Промывку котла от накипи нужно проводить обязательно и регулярно

К чему приведет игнорирование промывки:

• Накипь состоит из минеральных отложений, которые не способствуют теплопроводности. Накипь приводит к тому, что вода нагревается медленно, на что уходит значительно больше электроэнергии. Толстый слой накипи приводит к увеличению расхода газа, что повышает цену за использование котла.
• Накипь может привести к поломке котла из-за затруднительного прохождения теплоносителя. Это повышает нагрузку циркуляционного насоса, что приводит к его скорой поломке.

Перед промывкой котла важно обратить внимание на то, какая жидкость течет по магистрали. Необходимость частой промывки будет обусловлена очень жесткой и загрязненной водой. Для того чтобы снизить частоту очисток, необходимо использовать антифриз – важно, чтобы он не был просрочен

Для того чтобы снизить частоту очисток, необходимо использовать антифриз – важно, чтобы он не был просрочен

Как выбрать — критерии

Изучив типы фильтрационных систем, нужно узнать характеристики воды, изначально подающейся в дом. Загородные усадьбы лишены привилегий центрального водопровода, выяснить состав воды можно, заказав анализ в лаборатории.

Такая трата обоснована, в будущем можно сэкономить, приобретя адекватные устройства фильтрации и избежать проблем со здоровьем. Часто одного фильтра недостаточно и требуется обеспечить очистку ступенчатой системой устройств, которые можно выбрать в соответствии с ситуацией:

Типы фильтров	Скважина	Центральный водопровод
Механический донный	Песчаные грунты и с большим количеством взвеси. Не требуется при известковых грунтах	не требуется
Грубой очистки	Дисковый или осадочный	При необходимости фильтрации больших объемов воды	не требуется
сетчатый	Большое количество взвеси при необходимости фильтрации крупными объемами или в целях максимальной экономии
картриджный	Для получения воды технического качества (не питьевой)	При низких характеристиках водопроводной воды
Тонкой очистки	сорбционный	Для получения питьевой воды: улавливания основных растворимых загрязнителей, а также для очищения от соединений хлора
ионообменный	Для воды с повышенным содержанием железа
мембранный	При необходимости получения слабоминерализованной воды или при высоком содержании растворимых загрязнителей

Магистральные типы фильтров необходимы для первоначальной очистки воды для бытовых нужд. При повышенном содержании соединений кальция требуются устройства-«умягчители», поскольку именно эти загрязнители провоцируют отложение накипи и выход из строя нагревательных элементов и труб.

Умягчители выпускаются в виде самоочищающихся приборов ионного действия, компактнее, чем устройства колонного типа.

Для обеззараживания воды в загородном доме используются УФ-лампы. Жесткое излучение убивает микроорганизмы в воде. Современные системы очистки позволяют комбинировать фильтры в соответствии с особенностями состава воды, заменяя или добавляя нужные картриджи.

Обратите внимание! Выбирая фильтр, следует обязательно обращать внимание, в каком температурном диапазоне он применим.

Особенности установки в доме

Процесс монтажа водяного фильтра для газового котла зависит от того, о каком именно фильтре идёт речь. Но есть общий порядок действий.

Материалы и инструменты

Перед монтажом нужно подготовить все необходимое, чтобы работа не отняла много времени:

• щётка для предварительной прочистки труб, ведущих к котлу;
• инструмент для резьбы пластиковых труб;
• фум лента;
• пакля;
• плоскогубцы;
• прибор для спайки пластиковых труб.

Все перечисленные инструменты должны присутствовать в арсенале во время монтажа. А также на руках нужно иметь инструкцию по установке конкретного вида устройства перед газовым котлом.

Выбор и подготовка места перед монтажом

Оборудование устанавливается непосредственно перед насосом, так как монтаж в другом месте будет бессмысленным. Трубы, в которые будет врезаться фильтр, должны быть свободны от грязи и накипи, поэтому предварительно следует их прочистить при помощи щётки или специального ёршика.

Важно! Место, где предполагается установить прибор, должно быть доступно для дальнейшего обслуживания устройства

Монтаж

Установка предполагает несколько этапов:

• разрезание трубы;
• монтаж и припаивание первого отсекающего крана, который следует зафиксировать на фум ленту или паклю;
• установка фильтра, его фиксация;
• монтаж второго отсекающего крана, его фиксация.

Важно! При монтаже электромагнитного фильтра следует учитывать возможность подключения к электросети. Рекомендуется заранее проверить, подходят ли друг другу диаметры труб, фильтра и кранов

Кроме того, специалисты советуют монтировать трубы и фильтр на специальные кронштейны, благодаря которым установки будут надёжно держаться

Рекомендуется заранее проверить, подходят ли друг другу диаметры труб, фильтра и кранов. Кроме того, специалисты советуют монтировать трубы и фильтр на специальные кронштейны, благодаря которым установки будут надёжно держаться.

Запуск системы ГВС и проверка

После того как фильтр установлен, проверяют систему ГВС. Для этого вначале включают воду: если ничего нигде не протекает, подключают газ.

Работа электромагнитного прибора сразу будет понятна, так как он работает от сети.

А вот о том, насколько эффективен фильтр другого типа, можно будет понять только по истечении времени.

Чтобы не допустить ошибок, как для установки фильтра на котёл, так и для проверки и запуска системы, лучше пригласить опытного специалиста.

Монтаж в систему водоснабжения

Перед выбором и установкой магнитного фильтра для водоснабжения загородного дома или квартиры рекомендуется сделать химический и биологический анализ воды для полной картины о составе и примесях. Потом установить среднесуточную норму потребления (обычно, это около 200 литров на одного человека).

Исходя из полученных данных приобрести необходимый размер и фасон преобразователя. Врезку прибора в систему лучше доверить профессиональному водопроводчику.

Если устанавливать самостоятельно, то следует выполнить следующие шаги:

• Перекрыть систему водоснабжения;
• Рассоединить магистраль с помощью болгарки или другого режущего инструмента;
• Нарезать резьбу, соответствующего размера;
• Завинтить преобразователь, надежно заизолировав паронитовыми прокладками;
• Включить напор струи для проверки утечек.

Врезной магнитный фильтр для очистки питьевой воды необходимо очищать один раз в год. Накладной не требует очистки.
